Delta - Riscaldamento Wamsler - Manuale utente e istruzioni gratuiti

Marca	Wamsler
Modello	Delta
Tipo di prodotto	Stufa a legna / Caminetto a combustibile solido
Potenza nominale	8 kW
Combustibili autorizzati	Legna da ardere (lunghezza max 33 cm), bricchette di lignite
Umidità massima della legna	20 %
Rendimento (legna)	81,5 %
Rendimento (lignite)	82,4 %
Temperatura media dei fumi (legna)	260 °C
Temperatura media dei fumi (lignite)	250 °C
Tiraggio minimo	12 Pa
Emissioni di CO (al 13 % O₂, legna)	980 mg/m³
Emissioni di CO (al 13 % O₂, lignite)	647 mg/m³
Altezza (modello APSP)	1231 mm
Altezza (modello APSA)	1246 mm
Diametro ingresso aria esterna	100 mm
Materiale camera di combustione	Vermiculite (isolante resistente alla fiamma)
Rivestimento esterno	Pietra ollare (per i modelli interessati)
Sistema di regolazione	Termoautomatico e Airlogic
Distanza di sicurezza (zona di irraggiamento)	80 cm (riducibile a 40 cm con protezione)
Distanza di sicurezza (lati e retro)	20 cm
Protezione del pavimento davanti al focolare	50 cm davanti, 30 cm ai lati
Spazzatura canna fumaria	Almeno 2 volte all'anno
Garanzia delle piastre in vermiculite	6 mesi contro difetti di fabbricazione
Certificazione	CE, EN 13240 (TÜV SUD KERMI)

Domande frequenti - Delta Wamsler

Quali combustibili posso utilizzare nella stufa Wamsler Delta?

Puoi utilizzare legna da ardere naturale (lunghezza massima 33 cm) e bricchette di lignite. La legna deve avere un'umidità inferiore al 20%. È vietato utilizzare legna trattata, verniciata, rifiuti o liquidi infiammabili.

Come eseguire la prima accensione?

Prima della prima accensione, rimuovere le protezioni da trasporto. Aprire le finestre per arieggiare. Iniziare con un piccolo fuoco per un'ora, poi aumentare gradualmente. Usare legna piccola e accendifuoco adatti. Non utilizzare mai liquidi infiammabili. È normale che si sprigioni un odore di vernice cotta durante le prime utilizzazioni.

Come pulire il vetro della stufa?

Utilizzare prodotti specifici per vetri di apparecchi di riscaldamento a legna. Pulire solo la parte interna del vetro. Per le altre superfici vetrate, usare un panno umido o un detergente per vetri. Evitare di spruzzare prodotto sulle parti verniciate.

Con quale frequenza devo far spazzare la canna fumaria?

La canna fumaria deve essere spazzata almeno due volte all'anno. In caso di uso intensivo, aumentare la frequenza. Una scarsa manutenzione riduce le prestazioni e può rappresentare un rischio di incendio.

Quali sono le distanze di sicurezza da rispettare intorno alla stufa?

Davanti alla stufa (zona di irraggiamento): 80 cm (riducibile a 40 cm con una protezione areata). Ai lati e sul retro: 20 cm. Il pavimento davanti al focolare deve essere protetto su 50 cm davanti e 30 cm ai lati con un materiale incombustibile.

Cosa fare in caso di incendio della canna fumaria?

Chiudere tutte le aperture dell'apparecchio e avvisare immediatamente i vigili del fuoco. Non tentare di spegnere l'incendio da soli. Dopo l'intervento, far controllare la canna fumaria da un specialista.

Come regolare la potenza termica?

Utilizzare il selettore del combustibile (manopola B) e la regolazione dell'aria primaria (manopola A). Per la legna a potenza nominale: regolazione A in posizione II e B in posizione II. Per l'accensione: A in III, B in II. Seguire la tabella nel manuale.

Perché il vetro si sporca rapidamente?

Le cause possibili sono: legna troppo umida, potenza di combustione insufficiente, tiraggio della canna fumaria troppo debole. Usare legna secca (umidità < 20%), riscaldare più intensamente e verificare la spazzatura. Anche una ventilazione insufficiente può essere la causa.

L'installazione richiede un'entrata d'aria esterna?

Sì, è obbligatoria una prese d'aria esterna per compensare l'aria aspirata dalla stufa. La sua sezione libera deve essere di almeno 50 cm². La stufa può anche essere collegata direttamente all'esterno tramite un tubo di diametro 100 mm.

Come ordinare i pezzi di ricambio?

Per ordinare pezzi di ricambio, indicare il numero di tipo, il numero di riferimento e il numero di serie riportati sulla targhetta dell'apparecchio. Utilizzare esclusivamente pezzi originali Wamsler.

MANUALE UTENTE Delta Wamsler

I Istruzioni per uso e installazione

TYP 108 81 DELTA

ci complimentiamo con Lei per aver acquistato questa stufa da riscaldamento e per l'ottima scelta effettuata!

Questo prodotto Le garantisce

• qualità elevata grazie all'utilizzo di ottimi materiali testati
• funzionamento sicuro grazie alle avanzate tecnologie verificate in modo rigoroso in base alla norma europea EN 13240
• lunga durata nel tempo grazie alla robusta struttura
  Per garantire un lungo funzionamento nel tempo della Sua stufa è importante leggere attentamente le seguenti istruzioni, nelle quali troverà tutte le informazioni necessarie oltre che utili suggerimenti.

ATTENZIONE

Per la richiesta di pezzi di ricambio indicare il N° di articolo/Article No. e il N° di serie/Serial No. riportati sulla targa di identificazione dell'apparecchio.

INDICE

Gentilissimo Cliente, 62

INDICE 62

AVVERTENZE DI SICUREZZA....63

1. Istruzioni per l'uso 65

1.1 Struttura stufa 65

1.2 Como utilizzare la stufa con regolazione automatica 66

1.3 Accensione 67

1.4 Spegnimento....69

1.5 Generalità sul funzionamento 69

1.6 Pulizia e manutenzione....70

1.7 Cause e risoluzione anomalie.... 72

1. Installazione ....73

2.1 Prescrizioni e norme 73

2.2 Distanze di sicurezza....73

2.3 Collegamento alla canna fumaria 74

1. Schede tecniche....79

3.1 Disegni dimensionali e dati 79

3.2 Data....82

3.3 Dichiarazione di conformità CE 83

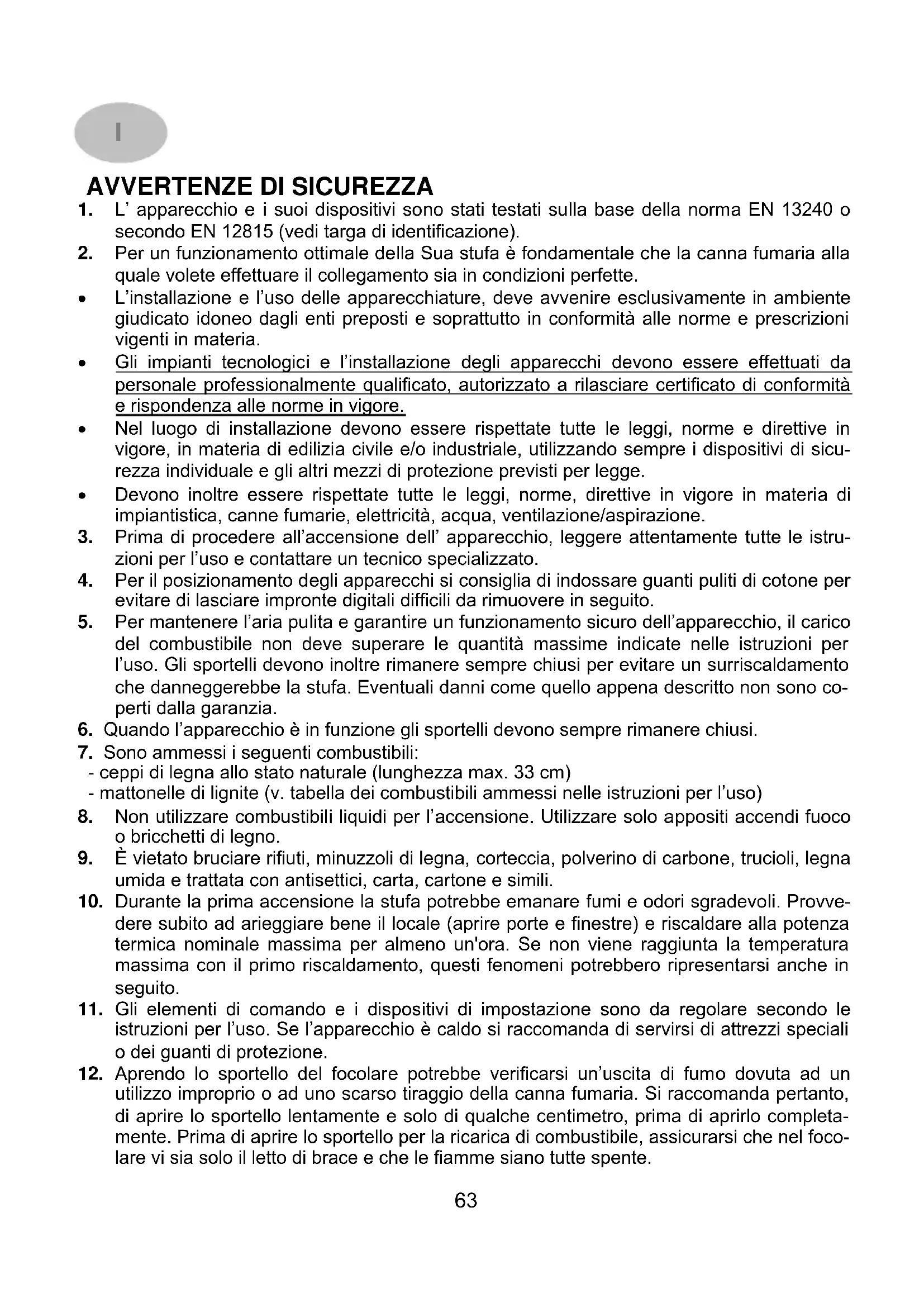

AVVERTENZE DI SICUREZZA

1. L'apparecchio e i suoi dispositivi sono stati testati sulla base della norma EN 13240 o secondo EN 12815 (vedi targa di identificazione).

2. Per un funzionamento ottimale della Sua stufa è fondamentale che la canna fumaria alla quale volete effettuare il collegamento sia in condizioni perfette.

3. L'installazione e l'uso delle apparecchiature, deve avvenire esclusivamente in ambiente giudicato idoneo dagli enti preposti e soprattutto in conformità alle norme e prescrizioni vigenti in materia.

4. Gli impianti tecnologici e l'installazione degli apparecchi devono essere effettuati da personale professionalmente qualificato, autorizzato a rilasciare certificato di conformità e rispondenza alle norme in vigore.
5. Nel luogo di installazione devono essere rispettate tutte le leggi, norme e direttive in vigore, in materia di edilizia civile e/o industriale, utilizzando sempre i dispositivi di sicurezza individuale e gli altri mezzi di protezione previsti per legge.
6. Devono inoltre essere rispettate tutte le leggi, norme, direttive in vigore in materia di impiantistica, canne fumarie, elettricità, acqua, ventilazione/aspirazione.
7. Prima di procedere all'accensione dell'apparecchio, leggere attentamente tutte le istruzioni per l'uso e contattare un tecnico specializzato.
8. Per il posizionamento degli apparecchi si consiglia di indossare guanti puliti di cotone per evitare di lasciare impronte digitali difficili da rimuovere in seguito.
9. Per mantenere l'aria pulita e garantire un funzionamento sicuro dell'apparecchio, il carico del combustibile non deve superare le quantità massime indicate nelle istruzioni per l'uso. Gli sportelli devono inoltre rimanere sempre chiusi per evitare un surriscaldamento che danneggerebbe la stufa. Eventuali danni come quello appena descritto non sono coperti dalla garanzia.
10. Quando l'apparecchio è in funzione gli sportelli devono sempre rimanere chiusi.

11. Sono ammessi i seguenti combustibili:

12. ceppi di legna allo stato naturale (lunghezza max. 33 cm)

13. mattonelle di lignite (v. tabella dei combustibili ammessi nelle istruzioni per l'uso)

14. Non utilizzare combustibili liquidi per l'accensione. Utilizzare solo appositi accendi fuoco o bricchetti di legno.

15. È vietato bruciare rifiuti, minuzzoli di legna, corteccia, polverino di carbone, trucioli, legna umida e trattata con antisettici, carta, cartone e simili.
16. Durante la prima accensione la stufa potrebbe emanare fumi e odori sgradevoli. Provvedere subito ad arieggiare bene il locale (aprire porte e finestre) e riscaldare alla potenza termica nominale massima per almeno un'ora. Se non viene raggiunta la temperatura massima con il primo riscaldamento, questi fenomeni potrebbero ripresentarsi anche in seguito.
17. Gli elementi di comando e i dispositivi di impostazione sono da regolare secondo le istruzioni per l'uso. Se l'apparecchio è caldo si raccomanda di servirsi di attrezzi speciali o dei guanti di protezione.

18. Aprendo lo sportello del focolare potrebbe verificarsi un'uscita di fumo dovuta ad un utilizzo improprio o ad uno scarso tiraggio della canna fumaria. Si raccomanda pertanto, di aprire lo sportello lentamente e solo di qualche centimetro, prima di aprirlo completamente. Prima di aprire lo sportello per la ricarica di combustibile, assicurarsi che nel focolare vi sia solo il letto di brace e che le fiamme siano tutte spente.

19. Quando la stufa è in funzione tutte le superfici, in particolare i vetri, le maniglie e i dispositivi di comando, possono raggiungere temperature elevate. È importante controllare che bambini, adolescenti, persone anziane e animali domestici mantengano una distanza di sicurezza dall'apparecchio quando questo è in funzione. Per manipolare la stufa servirsi del guanto di protezione o degli attrezzi speciali forniti. Bambini e adolescenti al di sotto dei 16 anni possono utilizzare la stufa solo se sorvegliati da adulti.

20. Assicurarsi che il cassetto cenere venga sempre spinto nella sua sede fino al raggiungimento dello scatto e, soprattutto, che non vengano smaltiti tizzoni/braci ardenti (pericolo di incendio).
21. Nei periodi di mezza stagione possono verificarsi anomalie della canna fumaria che possono compromettere la corretta espulsione dei gas combusti. In questo caso è opportuno riempire la camera di combustione con una quantità minore di combustibile, meglio se con trucioli o bricchetti di legno. Quindi mettere in funzione la stufa e con attenzione, stabilizzarne il tiraggio. Per un buon funzionamento della stufa la Griglia Focolare deve essere pulita quotidianamente.
22. Dopo ogni accensione stagionale è opportuno far ispezionare la stufa da tecnici qualificati ed effettuare una pulizia completa di tubi e giro fumi.
23. Per eventuali riparazioni o sostituzioni contattare tempestivamente il proprio rivenditore avendo cura di comunicare l'esatto n° di articolo e di serie dell'apparecchio. Tutti i componenti dovranno essere sostituiti esclusivamente con pezzi originali Wamsler.
24. Eventuali lavori, in particolare l'installazione, il montaggio, la prima accensione, nonché i servizi di assistenza e di riparazione possono essere eseguiti solo da una ditta specializzata (in impianti di riscaldamento o riscaldamento ad aria). Eventuali installazioni errate faranno decadere ogni forma di garanzia.
25. È importante che vengano rispettate le distanze di sicurezza ai lati e sul retro per tutti i componenti e materiali infiammabili. Le distanze sono riportate nelle istruzioni per l'uso o sulla targa dell'apparecchio.
26. È vietato apportare qualsiasi tipo di modifica all'apparecchio. Non è ammesso il collegamento ad una canna fumaria con altezza utile inferiore ai 4 metri. In caso di incendio della canna fumaria chiudere subito tutte le aperture dell'apparecchio e avvertire i Vigili del Fuoco. Non provare in nessun caso a spegnerlo autonomamente. Dopo l'incendio è assolutamente necessario far ispezionare la canna fumaria da un tecnico specializzato.
27. Poiché i combustibili solidi bruciando producono fuliggine, sul vetro della stufa potrebbero formarsi depositi; ciò non è da considerarsi un difetto dell'apparecchio.
28. Essendo la pietra ollare/arenaria pietre naturali, eventuali alterazioni cromatiche sono normali e non costituiscono motivo di reclamo.
29. L'apparecchiatura deve essere impiegata solo per l'uso per il quale è stata esplicitamente concepita, altri impieghi sono impropri e pertanto pericolosi.
30. L'apparecchiatura non deve essere utilizzata come inceneritore.
31. In caso di vetro del portello focolare rotto e/o incrinato, così come in caso di anomalie di funzionamento, l'apparecchio non può essere messo in funzione, se non dopo aver rimosso l'anomalia.
32. Non ostruire le aperture o feritoie di aspirazione o di smaltimento del calore.
33. Tutti i regolamenti locali, inclusi quelli riferiti alle Norme Nazionali ed Europee devono essere rispettate nell'installazione dell'apparecchio.
34. Il funzionamento dell'apparecchio è di tipologia intermittente, quindi richiede che il combustibile venga caricato manualmente durante il funzionamento.

1. Istruzioni per l'uso

1.1 Struttura stufa

Targa sul lato posteriore D'aria bocchettone Uscita fumi Sportello Muratura Cassetto cenere Maniglia Scelta combustibile Deposito per combustibile Leva aria primaria

1.2 Como utilizzare la stufa con regolazione automatica

L'uso della stufa con il suo sistema "THERMOAUTOMATICO" e molto semplice. Un senso-re di temperatura integrato regola l'entrata dell'aria nella camera di combustione e garanti-sce una combustione sempre ottimale. La funzione "AIRLOGIC" adatta l'entrata dell'aria al combustibile preselezionato e permette così uno sfruttamento massimo dell'energia. Con la leva "B" si sceglie il combustibile e la stufa apre o chiude i vari condotti d'aria automatica-mente secondo la posizione della leva "A" per l'aria primaria. (Tabella 1).

Attenzione!

La quantità del combustibile non deve essere superiore alla quantità indicata.

1.3 Accensione

Combustibili

Per garantire un corretto funzionamento della stufa e una formazione minima di fumo devono essere utilizzati esclusivamente i combustibili elencati di seguito: legna secca allo stato naturale con umidità massima del 20% e mattonelle di lignite.

La leva di regolazione dell'aria secondaria è montata sul lato posteriore. Per il legno impostarla sulla posizione 2 "H", per la lignite sulla posizione 1 "K".

Tipo di combustibile Valore calorico ca. kJ/kg
Mattonelle di lignite	19.500
Legna dura	15.900
Legna morbida	11.500

È vietato bruciare i seguenti combustibili:

Rifiuti, minuzzoli di legna, corteccia, polverino di carbone, trucioli, legna umida e trattata con antisettici, carta, cartone e simili. Per l'accensione utilizzare bricchetti di legno o accendifuoco da grill.

N.B. Per l'accensione non utilizzare mai: alcool, benzina, o altri combustibili liquidi.

Attenzione!

Durante la prima accensione la stufa potrebbe emanare fumi e odori sgradevoli. Provvedere subito ad arieggiare bene il locale (aprire porte e finestre) e riscaldare alla potenza termica nominale massima per almeno un'ora. Se non viene raggiunta la temperatura massima con la prima accensione, questi fenomeni potrebbero ripresentarsi anche in seguito.

Mediante la leva dell'aria primaria è possibile impostare in continuo i valori compresi nel campo di regolazione per ottenere la potenza calorica desiderata.

Con la serranda dell'aria primaria per regolare la potenza nominale. Ci può essere esercitato solo le impostazioni e le quantità di carburante sono dati che corrispondono alle vostre dispositivo con licenza o acquistati.

Impostazione aria di combustione:

Le leve devono sempre trovarsi al centro dei simboli.

Combustibile		Posizione leva aria primaria “A”	Posizione scelta combustibile “B”
Accensione		III	II -
Ceppi di legna	Potenza termica nominale	II	II ca. 0,75 h
Mattonelle di lignite	Potenza termica nominale	III	I ca. 1 h
Spegnimento		I	I	-

Tabella 1

Quantità di carico orario:

8 kW

Per il legno non superare una quantità di due ceppi (lunghezza max. 33 cm) per un carico di circa 1,9 kg. Per le mattonelle di lignite carico max. 2,1 kg (circa 2 pezzi).

Prima accensione

- Prima di procedere all'accensione rimuovere il materiale di imballaggio del parafiamma sopra il focolare ed eventualmente anche il nastro adesivo del vetro senza lasciare residui.

Aprire lo sportello del focolare sollevando la maniglia verso l'alto (fig. 2). Se l'apparecchio è caldo, utilizzare un quanto di protezione isolato. Impostare l'aria primaria e la scelta di combustibile (fig. 3) secondo quanto indicato dalla tabella 1.

Posizionare sulla griglia focolare bricchetti di legno o accendi fuoco e aggiungervi sopra dei trucioli di legno. Procedere con una piccola carica di legna per poi aumentarne la quantità, accendere, e poi richiudere lo sportello del focolare. Quando la fiamma si è ben sviluppata, e si è formato un buon strato di brace, aggiungere un'ulteriore carica di combustibile. In seguito impostare l'aria primaria secondo quanto indicato dalla tabella 1.

Per la prima accensione è opportuno procedere in modo “lieve” con piccole quantità di combustibile, per consentire ai componenti di abituarsi al calore. Durante questa fase la stufa potrebbe emanare fumi e odori sgradevoli. Provvedere subito ad arieggiare bene il locale (aprire porte e finestre) e riscaldare alla potenza termica nominale massima per almeno un'ora. Se non viene raggiunta la temperatura massima con la prima accensione, questi fenomeni potrebbero ripresentarsi anche in seguito.

Il combustibile non deve essere gettato, ma appoggiato nel focolare con delicatezza per evitare di danneggiare la parte in muratura dell'apparecchio.

Attenzione!

Aprendo lo sportello del focolare potrebbe verificarsi un'uscita di fumo dovuta ad un utilizzo improprio o ad uno scarso tiraggio della canna fumaria. Si racco-manda pertanto di aprire lo sportello lentamente, e solo di qualche centimetro, prima di aprirlo completamente. Prima di aprire lo sportello per la ricarica di combustibile, assicurarsi che nel focolare vi sia solo il letto di brace e che le fiamme siano tutte spente.

1.4 Spegnimento

Chiudere gli sportelli e portare la regolazione dell'aria primaria in posizione chiusa. Lasciar consumare la brace rimasta e far raffreddare la stufa. Pulire e svuotare il focolare e il cassetto cenere solo quando la stufa si è raffreddata a temperatura ambiente! Raccomandiamo di far attenzione alla possibile presenza di braci o tizzoni caldi.

1.5 Generalità sul funzionamento

Gli sportelli del focolare devono rimanere sempre chiusi mentre la stufa è in funzione. È possibile aprirli per l'accensione, l'aggiunta di carico o per la pulizia del focolare.

Un adeguato apporto di aria secondaria consente di bruciare anche i componenti combustibili dei gas di scarico. Non può essere escluso un eventuale deposito di sporco sul vetro dovuto ai combustibili solidi e ciò non è da considerarsi come un difetto dell'apparecchio. Grazie a questo sistema la combustione genera poco fumo e fuliggi ne garantendo il rispetto dell'ambiente. Qualora la stufa venga utilizzata nei periodi di mezza stagione è necessario prima controllare il tiraggio della canna fumaria, che potrebbe essere scarso se la temperatura esterna è elevata. A questo scopo avvicina-re un fiammifero acceso allo sportello del focolare leggermente aperto. Se la fiamma non dovesse tirare sufficientemente in direzione dell'apertura, bruciare per breve tempo dei trucioli o bricchetti di legno nella stufa o nell'apertura di ispezione della canna fumaria. Per consentire un buon apporto di aria, prima di ogni combustione pulire e scuotere la griglia focolare (fig. 5). Svuotare regolarmente il cassetto cenere ad appa-recchio freddo (fig. 4). Se l'apparecchio è ancora caldo, indossare il guanto di prote-zione fornito. Accertarsi che durante questa procedura non vengano smaltiti residui di combustione ardenti (braci o tizzoni caldi).

Assicurarsi che il cassetto cenere venga sempre spinto nella sua sede fino al raggiungimento dello scatto.

Attenzione!

Per garantire aria pulita e una buona resa dell'apparecchio, il carico del combustibile non deve superare le quantità max indicate nelle istruzioni per l'uso per evitare un surriscaldamento che danneggerebbe la stufa. Eventuali danni come quello appena descritto non sono coperti dalla garanzia. Una minore resa termica si ottiene soltanto riducendo le quantità di carico e non mediante diminuzione dell'aria primaria.

1.6 Pulizia e manutenzione

Un buon utilizzo dell'apparecchio associato ad un'accurata pulizia e manutenzione garantiscono la stabilità dei valori e una lunga durata nel tempo dell'apparecchio. Ciò consente di risparmiare preziose risorse, rispettare l'ambiente ed evitare ulteriori spese.

Per procedere alla pulizia tirare in avanti il parafiamma (fig. 6) in (piena) o scuotere-up (fig. 7), il nerofumo di affrancare. In questo modo è possibile pulire il giro fumi dall'interno o, rimuovendo il tubo di scarico, dall'alto.

Al termine dell'operazione di pulizia reinserire il parafiamma (fig. 6+7) nella posizione iniziale.

Attenzione!

A fine stagione è opportuno sottoporre la stufa a una pulizia completa. Per eventuali riparazioni o sostituzioni contattare tempestivamente il proprio rivenditore avendo cura di comunicare l'esatto n° di articolo e di serie dell'apparecchio (v. targa di identificazione).

La pulizia delle superfici esterne è da effettuare a stufa fredda. Devono essere pulite con acqua corrente o, in casi particolari, pretrattate con acqua saponata o detersivo per piatti, e poi strofinate fino a completa asciugatura.

Prima del primo utilizzo pulire il vetro ROBAX S della stufa con un panno umido e pulito e aggiungere poi delle gocce di detergente per vetroceramica su entrambi i lati del vetro mediante carta da cucina.

La pregiata superficie di ROBAX S è rivestita con una pellicola invisibile che consente di mantenere il vetro pulito e che agevola le operazioni di pulizia se queste sono svolte regolarmente.

I combustibili solidi bruciando producono fuliggine e la formazione sul vetro di eventuali depositi non può essere mai del tutto esclusa; ciò non è da considerarsi un difetto dell'apparecchio.

Pulizia delle ceramiche: sporco e grasso possono essere rimossi con acqua e sapone.

Pulizia di pietra ollare e arenaria: essendo pietra ollare e arenaria pietre naturali, eventuali alterazioni cromatiche sono normali e non costituiscono motivo di reclamo! Sporco e grasso possono essere rimossi con acqua e sapone, piccoli graffi con carta abrasiva a umido (grana 240).

Importante: non utilizzare in nessun caso spugne, abrasivi e detergenti aggressivi o che potrebbero graffiare le superfici!

Eventuali lavori, in particolare l'installazione, il montaggio, la prima accensione, nonché i servizi di assistenza e di riparazione possono essere eseguiti solo da una ditta specializzata (in impianti di riscaldamento o riscaldamento ad aria). Eventuali installazioni errate faranno decadere ogni forma di garanzia.

1.7 Cause e risoluzione anomalie

Tipo di anomalia Cause possibili Rimedi
Formazione di odori:	Asciugatura della vernice utilizzata ed evaporazione dei residui di olio.
Scarsa emissione d calore:	È stata scelta una potenza troppo bassaTiraggio troppo bassoTubo di scarico troppo lungo e non sigillatoSportelli vetro, focolare o cenere non ermeticiCombustione di legna troppo umida

Provvedimenti da attuare in caso di incendio di canna fumaria

Una pulizia non completa della canna fumaria, l'utilizzo di combustibile non idoneo (per esempio legna troppo umida) o l'impostazione sbagliata dell'aria della combustione potrebbero provocare un incendio della canna fumaria. In questo caso chiudere la presa d'aria della stufa e chiamare immediatamente i Vigili del Fuoco.

N.B. Non provare mai ad estinguere il fuoco con acqua.

2. Installazione

2.1 Prescrizioni e norme

• Leggere attentamente il contenuto del presente manuale, in quanto fornisce importanti indicazioni ed istruzioni riguardanti l'installazione, l'uso, la manutenzione e soprattutto la sicurezza del prodotto.
• L'installazione e l'uso delle apparecchiature, deve avvenire esclusivamente in ambiente giudicato idoneo dagli enti preposti e soprattutto in conformità alle norme e prescrizioni vigenti in materia.
• Gli impianti tecnologici e l'installazione degli apparecchi devono essere effettua- ti da personale professionalmente qualificato, autorizzato a rilasciare certificato di conformità e rispondenza alle norme in vigore.
• Nel luogo di installazione devono essere rispettate tutte le leggi, norme e direttive in vigore, in materia di edilizia civile e/o industriale, utilizzando sempre i dispositivi di sicurezza individuale e gli altri mezzi di protezione previsti per legge.
• Devono inoltre essere rispettate tutte le leggi, norme, direttive in vigore in materia di impiantistica, canne fumarie, elettricità, acqua, ventilazione/aspirazione.
• Il costruttore declina ogni responsabilità derivante da installazione errata, manomissione, utilizzo non corretto dell'apparecchio, uso improprio, cattiva manutenzione, inosservanza delle normative vigenti e imperizia d'uso.

Operazioni preliminari

• Togliere delicatamente l'imballo.
• Il materiale che compone l'imballo va riciclato mettendolo negli appositi contenitori o conferito al sito preposto nel comune di residenza.
• Prima dell'installazione assicurasi dell'integrità dell'apparecchio, in caso di dubbio non utilizzarlo e rivolgersi al rivenditore.

Posizionamento apparecchio

• Il sito d'installazione dell'apparecchio deve prevedere:
• Una pavimentazione di adeguata capacità di carico, superiore al peso dell'apparecchio. Se la costruzione esistente non soddisfa questo requisito, misure appropriate dovranno essere prese (Es. piastra di distribuzione di carico).
• Una pavimentazione adatta all'irraggiamento calorico che garantisca l' edificio contro i rischi di incendio.
• L' installazione dell'apparecchio deve garantire facile accesso per la pulizia dell'apparecchio stesso, dei condotti dei gas di scarico e della canna fumaria.

2.2 Distanze di sicurezza

Proteggere dall'effetto del calore tutti gli elementi costruttivi, mobili o tessuti di arredamento infiammabili situati nelle vicinanze della stufa.

Oggetti all'interno della zona di irraggiamento

Per gli elementi costruttivi, i mobili e i tessuti di arredamento infiammabili situati nella zona di irraggiamento della stufa è necessario rispettare una distanza minima di 80 cm (A), misurati dal bordo anteriore dell'apertura del focolare. La distanza di sicurezza si riduce ai 40 cm (B) qualora di fronte all'elemento sia installata una protezione areata (v. fig. 8).

Oggetti al di fuori della zona di irraggiamento

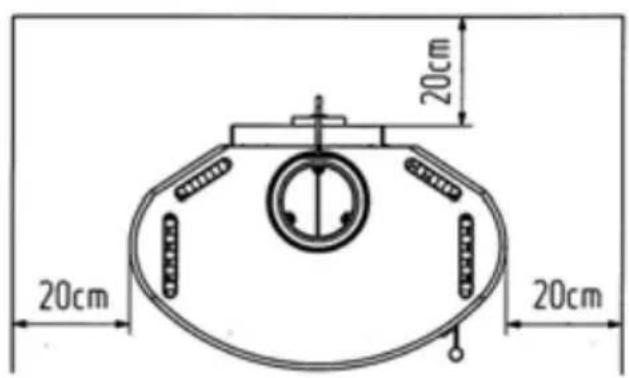

Le pareti laterali e quella posteriore all'apparecchio non possono essere realizzate o rivestite con materiale infiammabile qualora la distanza laterale sia inferiore ai 20 cm e quella posteriore ai 20 cm.

Anche per mobili in legno o in plastica deve essere rispettata una distanza laterale di 20 cm (v. fig. 9).

B A

20cm 20cm 20cm

fig. 8 fig. 9

Pavimento sotto e davanti alla stufa

I pavimenti in materiale infiammabile come moquette, parquet o sughero devono essere sostituiti o protetti sotto la stufa, davanti fino a 50 cm dal bordo del focolare e lateralmente fino a 30 cm da un rivestimento in materiale non infiammabile, come ceramica, pietra, vetro o da una base salva-pavimento in acciaio.

2.3 Collegamento alla canna fumaria

ATTENZIONE!

Prima di procedere al collegamento dell'apparecchio consultare un tecnico specializzato di zona!

I tratti di collegamento della stufa devono essere ben saldati e sigillati e non devono essere inseriti in profondità nella sezione trasversale libera della canna fumaria. Il tratto di collegamento tra stufa e canna fumaria deve avere un diametro equivalente a quella del bocchettone di uscita fumi della stufa. Tratti orizzontali superiori ai 0,5 metri devono avere una pendenza di 10 gradi rispetto alla canna fumaria. Tubi non isolati termicamente o con andamento orizzontale non devono avere una lunghezza superiore ad un metro.

x

La Misura X (distanza da elementi costruttivi/materiali infiammabili) da rispettare è quella indicata dal produttore dell'apparecchio.

ATTENZIONE!

Per il dimensionamento della canna fumaria consultare i dati relativi all'apparecchio nella sezione 3.

Generalmente la stufa può essere collegata direttamente alla canna fumaria mediante impiego di curve. Se il tiraggio è scarso la stufa dovrebbe essere collegata alla canna fumaria mediante un tubo di scarico fumi verticale.

CAMINO O CANNA FUMARIA

- Il camino o canna fumaria deve rispondere ai seguenti requisiti:

- Essere a tenuta dei prodotti della combustione, impermeabile ed adeguatamente isolato e coibentato alla stregua delle condizioni di impiego (UNI 9615);

- Essere realizzato in materiali adatti a resistere alle normali sollecitazioni meccaniche, al calore, all'azione dei prodotti della combustione e alle eventuali condense;

- Avere andamento prevalentemente verticale con deviazioni dell'asse non superiori a 45°;

- Essere adeguatamente distanziato da materiali combustibili o infiammabili mediante intercapedine d'aria od opportuno isolante;

- Avere sezione interna preferibilmente circolare; le sezioni quadrate o rettangolari devono avere angoli arrotondati con raggio non inferiore a 20 mm;

- Avere sezione interna costante, libera e indipendente:

- Avere le sezioni rettangolari con rapporto massimo tra i lati di 1,5;

- Dovranno essere rispettate le indicazioni del costruttore dell'apparecchio per quanto concerne la sezione e le caratteristiche costruttive della canna fumaria/camino. Per sezioni particolari, variazioni di sezione o di percorso dovrà essere effettuata una verifica del funzionamento del sistema di evacuazione fumi con appropriato metodo di calcolo fluidodinamico (UNI 9615).

- E' consigliato che il condotto fumario sia dotato di una camera per raccolta materiali solidi ed eventuali condense, situata sotto l'imbocco del canale da fumo, in modo da essere facilmente apribile ed ispezionabile da sportello a tenuta d'aria.

- In caso di incendio della canna fumaria munirsi di adeguati sistemi per soffocare le fiamme (es. utilizzare un estintore a polvere o ad anidride carbonica) e richiedere l'intervento dei Vigili del Fuoco.

COLLEGAMENTO DELL'APPARECCHIO ALLA CANNA FUMARIA ED EVA-CUAZIONE DEI PRODOTTI DELLA COMBUSTIONE (vedi anche normativa UNI 10683)

• Il collegamento tra l'apparecchio di utilizzazione e la canna fumaria deve ricevere lo scarico da un solo generatore di calore.
• E' ammessa la realizzazione di apparecchio composto da caminetto e forno di cottura con un unico punto di scarico verso il camino, per il quale il costruttore dovrà fornire le caratteristiche costruttive del raccordo dei canali da fumo.
• E' vietato convogliare nello stesso canale da fumo lo scarico proveniente da cappe sovrastanti gli apparecchi di cottura.
• E' vietato lo scarico diretto verso spazi chiusi anche se a cielo libero.
• Lo scarico diretto dei prodotti della combustione deve essere previsto a tetto ed il condotto fumario deve avere le caratteristiche previste precedentemente.

COMIGNOLO

• Il comignolo deve rispondere ai seguenti requisiti:
• Avere sezione interna equivalente a quella del camino;
• Avere sezione utile di uscita non inferiore al doppio di quella interna del camino;
• Essere costruito in modo da impedire la penetrazione nel camino di pioggia, neve, corpi estranei e in modo che anche in caso di venti di ogni direzione e inclinazione sia comunque assicurato lo scarico dei prodotti della combustione;

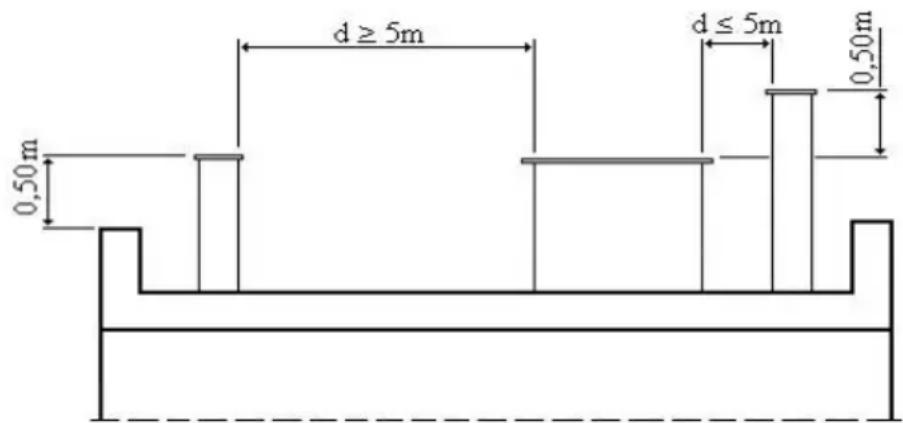

• Essere posizionato in modo da garantire una adeguata dispersione e diluizione dei prodotti della combustione e comunque al di fuori della zona di reflusso in cui è favorita la formazione di contropressioni. Tale zona ha dimensioni e conformazioni diverse in funzione dell'angolo di inclinazione della copertura, per cui risulta necessario adottare le altezze minime indicate negli schemi seguenti:

distanza > A distanza ≤ A 0,50mt oltre il colmo H min. Altezza zona di reflusso Z Zona di Reflusso C

Inclinazione del tetto C (°)	A	H	Altezza della zona di reflusso Z (m)
15	1,85		1,00 0,50
30	1,50		1,30 0,80
45	1,30		2,00 1,50
60	1,20		2,50 2,10

area di reflusso

comignolo antivento

Per i comignoli e la zona di reflusso vedi UNI 7129

comignolo antivento

comignolo girevole (a banderuola) per zone soggette a forti venti

> 50 cm

REALIZZAZIONE DELL'ALLACCIAMENTO ALLA CANNA FUMARIA

• Eseguire il collegamento dell'apparecchio alla canna fumaria del camino esistente, assicurandosi che il tubo di uscita fumi non occupi la sezione libera della canna fumaria.
• Utilizzare esclusivamente tubi adatti allo smaltimento dei fumi della combustione.
• Limitare i tratti orizzontali del condotto di raccordo alla canna fumaria (max 1 metro) e l'uso di curve.

NO Non inserire troppo profondamente il tubo nella canna fumaria

Il foro di entrata del tubo in canna fumaria deve essere sigillato. SI Non inserire troppo profondamente il tubo nella canna fumaria

PRESA ARIA COMBUSTIONE DALL'AMBIENTE DI INSTALLAZIONE

• L'apparecchio deve poter disporre dell'aria necessaria a garantirne il regolare funzionamento mediante prese d'aria esterna.
  • Le prese d'aria devono rispondere ai sequenti requisiti:

a) Avere sezione libera totale minima di 200 cm²;

b) Essere comunicanti direttamente con l'ambiente di installazione:

c) Essere protette con griglia, rete metallica o idonea protezione purché non riduca la sezione minima di cui al punto a) e posizionate in modo da evitare che possano essere ostruite.

- L'afflusso dell'aria può essere ottenuto anche da un locale adiacente a quello di installazione, purché tale flusso possa avvenire liberamente attraverso aperture permanenti comunicanti con l'esterno. Il locale adiacente rispetto a quello di installazione non deve essere messo in depressione rispetto all'ambiente esterno per effetto del tiraggio contrario, provocato dalla presenza in tale locale di altro apparecchio di utilizzazione o di dispositivo di aspirazione.

• Nel locale adiacente le aperture permanenti devono rispondere ai requisiti di cui alle lettere a) e c).
• Il locale adiacente non può essere adibito ad autorimessa, magazzino di materiale combustibile né comunque ad attività con pericolo d'incendio.

NOTA : Ventilatori di estrazione aria, quando usati nella stessa stanza o spazi vicini dell'apparecchio, potrebbero causare problemi di funzionamento.

NOTÀ : Il locale di installazione non deve essere messo in depressione da apparecchiature quali ad esempio: cappe di aspirazione, camini, canne fumarie, ecc., presenti nel locale stesso o nei locali adiacenti posti in comunicazione.

Ø 98 mm 360

3. Schede tecniche

3.1 Disegni dimensionali e dati

TYP10881 DELTA APSP ASP WSP Art.Nr.:W20001088120 X= 1231 TYP10881 DELTA APSA ASA WSA Art.Nr.:W20001088130 X= 1246

Peso netto: ca. 195 kg

Queste dimensioni sono indicate a solo scopo informativo! Ci riserviamo il diritto di apportare eventuali modifiche strutturali a vantaggio del progresso tecnologico o del miglioramento qualitativo!

Queste dimensioni sono indicate a solo scopo informativo! Ci riserviamo il diritto di apportare eventuali modifiche strutturali a vantaggio del progresso tecnologico o del miglioramento qualitativo!

Peso netto: ca. 202 kg

Queste dimensioni sono indicate a solo scopo informativo! Ci riserviamo il diritto di apportare eventuali modifiche strutturali a vantaggio del progresso tecnologico o del miglioramento qualitativo!

3.2 Data

Tipo	TYP108
Potenza termica nominale
Volume riscaldabile in m^3 per utilizzo non continuo secondo DIN 18893/TAB. 2 in condizioni- favorevoli- normali- poco favorevoli	18210571
Valori delle emissioni per seguenti combustibiliPortata fumiTemperatura dei fumiDepressione minima con rendimento nominalePolveri (in riferimento ad un tenore O_2 del 13 %)CO (in riferimento ad un tenore O_2 del 13 %)Rendimento	legna / BB7“7,6 / 6,6 g/s260 / 250°C12 Pa< 40 mg/ m^3 980 / 647 mg/ m^3 81,5 / 82,4 %

Tutte le informazioni fornite dai valori dei gas di scarico sono basati sul EN 13240 in condizioni di laboratorio stazionarie

3.3 Dichiarazione di conformità CE

Dichiarazione di conformità CE

Produttore: WAMSLER Haus- und Küchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching, Germania

Prodotto: Stufa a combustibile solido

Modello: TYP 108 81

Si dichiara che i prodotti di cui sopra risultano in conformità a quanto previsto dalle seguenti direttive comunitarie europee:

89/106/CE: Direttiva prodotti da costruzione

La prova è costituita in base alla norma EN 13240 dal certificato di collaudo 189855 redatto dal Centro di controllo TÜV SÜD Kermi Prüfstelle H-Budapest (notified body number 1420) in data 15/07/2009.

Monaco di Bav., lì 19.09.2011

K.D. Direttore i.V. Knabel generale

Direzic

Questa dichiarazione certifica la conformità alle direttive summenzionate, ma non contiene alcuna garanzia delle proprietà del prodotto. È opportuno consultare le avvertenze di sicurezza allegate alle istruzioni del prodotto. Questa dichiarazione perde validità nel caso in cui gli apparecchi descritti sopra vengano modificati da parte di terzi.

Ci riserviamo il diritto di apportare modifiche a vantaggio del progresso tecnologico e/o del miglioramento qualitativo. Non ci assumiamo nessuna responsabilità per eventuali errori di battitura o modifiche successive alla messa in stampa.

WAMSLER
