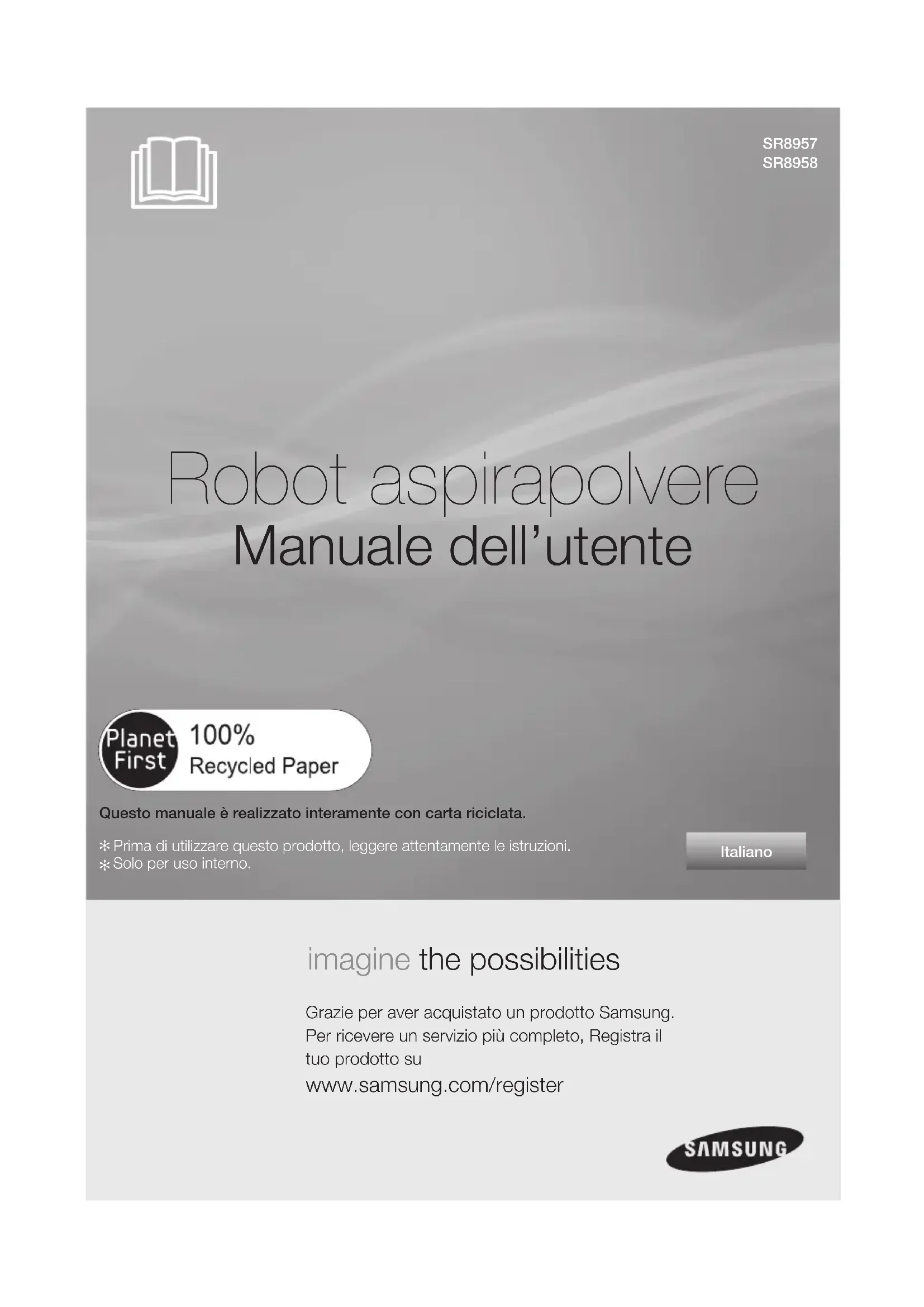

MANUALE UTENTE SR8957 SAMSUNG

INFORMAZIONI SULLA SICUREZZA

Prima di utilizzare il prodotto, leggere attentamente questo manuale e conservarlo per future • consultazioni. Poiché queste istruzioni coprono diversi modelli del prodotto, le caratteristiche dell’aspirapolvere • acquistato potrebbero differire leggermente da quanto descritto in questo manuale.

SIMBOLI DI AVVERTENZA/ATTENZIONE UTILIZZATI

ATTENZIONE Indica che sussiste il rischio di lesioni gravi perfi no mortali. AVVERTENZA Indica che sussiste il rischio di lesioni personali o danni materiali.

ALTRI SIMBOLI UTILIZZATI

NOTA Indica che sussiste il rischio di lesioni personali o danni materiali. ATTENZIONEATTENZIONE DJ68-00633F.indb 02DJ68-00633F.indb 02 2012.2.15 11:21:59 AM2012.2.15 11:21:59 AMinformazioni sulla sicurezza _03

INFORMAZIONI IMPORTANTI SULLA SICUREZZA

Durante l’uso di apparecchiature elettriche, è necessario seguire alcune precauzioni di base, tra le quali: LEGGERE TUTTE LE ISTRUZIONI D’USO PRIMA DI UTILIZZARE IL ROBOT ASPIRAPOLVERE. Scollegare l'apparecchio dalla presa di corrente in caso di inutilizzo o prima di effettuarne la manutenzione. ATTENZIONE: per ridurre il rischio di incendio, scosse elettriche o lesioni: INFORMAZIONI GENERALI Utilizzare il prodotto solo secondo quanto descritto in questo manuale.• Non utilizzare l’aspirapolvere o la base di ricarica qualora presentino danni.• Se l’aspirapolvere è caduto, ha subito danni, è stato lasciato all'aperto o è caduto in acqua, • rivolgersi a un centro assistenza. Non maneggiare il robot aspirapolvere o la base di ricarica con le mani bagnate.• Utilizzare solo su superfi ci asciutte e in ambienti chiusi.• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità • fi siche, sensoriali o mentali, inesperte o prive di un'adeguata conoscenza, a meno che una persona responsabile della loro sicurezza non fornisca un'adeguata supervisione e istruzioni relativamente all’uso. Prestare attenzione al fi ne di evitare che i bambini giochino con l’apparecchio.•

Non modifi care la spina polarizzata per adattarla a una presa non polarizzata o a un cavo di • prolunga. Non utilizzare all'esterno o su superfi ci bagnate.• Scollegare la base di ricarica dalla presa elettrica in caso di inutilizzo e prima di effettuare la • manutenzione. Per ricaricare l'apparecchio, usare solo la base di ricarica fornita in dotazione dal produttore.• Non utilizzare se la spina o il cavo di alimentazione sono danneggiati.• Non trasportare l'apparecchio tirandolo per il cavo, non utilizzare il cavo come maniglia, non • chiudere porte sul cavo, non far passare il cavo intorno a bordi o angoli taglienti. Tenere il cavo lontano da fonti di calore. Non utilizzare prolunghe o prese con una capacità di corrente inadeguata al carico.• Non scollegare la spina di alimentazione tirandola per il cavo. Per scollegare l'apparecchio, • afferrare la spina, non il cavo. Non manomettere o bruciare le batterie poiché potrebbero esplodere a elevate temperature.• Non tentare di aprire la base di ricarica. Eventuali riparazioni devono essere eseguite • esclusivamente da un centro di assistenza qualifi cato. Non esporre la base di ricarica a temperature elevate, umidità o vapore.• DJ68-00633F.indb 03DJ68-00633F.indb 03 2012.2.15 11:21:59 AM2012.2.15 11:21:59 AM04_ informazioni sulla sicurezza ROBOT ASPIRAPOLVERE Non aspirare oggetti rigidi, appuntiti o taglienti come vetro, chiodi, viti, monete o simili. • Non utilizzare senza fi ltro. Durante la manutenzione dell’unità, non inserire dita o altri oggetti nel • comparto della ventola per evitare lesioni in caso di attivazione accidentale dell'apparecchio. Non inserire oggetti nelle aperture di ventilazione. Non utilizzare se le aperture sono ostruite; • mantenerle libere da polvere, residui, capelli o qualunque oggetto possa ridurre il fl usso dell’aria. Non aspirare sostanze tossiche (candeggina, ammoniaca, disgorgante idraulico e così via).• Non aspirare oggetti in fi amme o che possano causare fumo, quali sigarette, fi ammiferi o braci.• Non utilizzare per aspirare liquidi infi ammabili o combustibili come la benzina, né usare in luoghi • dove tali sostanze potrebbero essere presenti. Non usare il robot aspirapolvere in spazi ristretti in cui siano presenti vapori rilasciati da vernici a • base d’olio, diluenti, antitarme, polveri infi ammabili o altri vapori esplosivi o tossici. In caso di uso intensivo o temperature estreme, dalle batterie può fuoriuscire liquido. Se il • liquido fuoriuscito entra a contatto con la pelle, lavare immediatamente con acqua. Se il liquido fuoriuscito entra a contatto con gli occhi, lavare immediatamente con acqua corrente per almeno 10 minuti. Consultare un medico. informazioni sulla sicurezza DJ68-00633F.indb 04DJ68-00633F.indb 04 2012.2.15 11:21:59 AM2012.2.15 11:21:59 AMindice _05 indice

INFORMAZIONI SULLA SICUREZZA

06 Alimentazione 07 Operazioni preliminari 10 In uso 11 Pulizia e Manutenzione

15 Componenti 16 Nomenclatura delle parti FUNZIONAMENTO DELL'ASPIRAPOLVERE

20 Installazione del robot aspirapolvere 20 Ordine d'installazione 20 Accensione e spegnimento 21 Installazione della base di ricarica 22 Ricarica in corso 23 Informazioni sulla batteria 24 Impostazione orario 25 Installazione di VIRTUAL GUARD 27 Utilizzo del robot aspirapolvere 27 Avviare/Interrompere la pulizia 28 Ricarica 29 Pulizia automatica 30 Pulizia Spot 31 Pulizia Max 32 Pulizia manuale 33 Programmazione del timer 34 Programma settimanale 36 Funzioni aggiuntive 36 Uso delle funzioni aggiuntive

37 Pulizia del robot aspirapolvere 37 Rispettare i metodi di pulizia e manutenzione 37 Pulizia della spia del sensore e della telecamera 38 Pulizia della vaschetta di raccolta polvere e dei fi ltri 39 Pulizia del robot aspirapolvere 39 Pulizia della spazzola principale 41 Pulizia delle spazzole rotative laterali per la pulizia dei bordi 42 Pulizia delle ruote di guida

43 Checklist prima di contattare l'assistenza 45 Risoluzione dei problemi mediante codici di errore

DJ68-00633F.indb 05DJ68-00633F.indb 05 2012.2.15 11:21:59 AM2012.2.15 11:21:59 AM06_ informazioni sulla sicurezza ALIMENTAZIONE ATTENZIONE Non piegare eccessivamente il cavo di alimentazione né posizionarvi sopra oggetti pesanti che potrebbero danneggiarlo. La mancata osservanza di questa precauzione può causare - incendi o scosse elettriche. ATTENZIONE Accertarsi di rimuovere eventuale polvere o acqua dalla spina di alimentazione. La mancata osservanza di questa precauzione può causare - malfunzionamenti o scosse elettriche. ATTENZIONE Non estrarre la spina di alimentazione tirandola per il cavo né toccare la spina con le mani bagnate. La mancata osservanza di questa precauzione può causare - incendi o scosse elettriche. ATTENZIONE Non usare una spina multipla su una presa singola. (Non lasciare il cavo di alimentazione appoggiato a terra). La mancata osservanza di questa precauzione può causare - incendi o scosse elettriche. ATTENZIONE Non usare un cavo o una spina di alimentazione danneggiati o una presa allentata. La mancata osservanza di questa precauzione può causare - incendi o scosse elettriche. informazioni sulla sicurezza DJ68-00633F.indb 06DJ68-00633F.indb 06 2012.2.15 11:21:59 AM2012.2.15 11:21:59 AMinformazioni sulla sicurezza _07

01 INFORMAZIONI SULLA SICUREZZA

OPERAZIONI PRELIMINARI AVVERTENZA Prima di attivare il robot aspirapolvere, accertarsi che la vaschetta di raccolta polvere sia inserita. Se la vaschetta di raccolta polvere non è inserita, il robot - aspirapolvere non funzionerà. AVVERTENZA Non usare mai il robot aspirapolvere in presenza di materiali combustibili quali: Candele o lampade da tavolo sul pavimento. - Fuochi non sorvegliati (fi amme o tizzoni). - Benzina, alcool distillato, diluenti, portaceneri con sigarette - accese, ecc. AVVERTENZA Il robot aspirapolvere è destinato esclusivamente a un uso domestico. Non utilizzare nei seguenti luoghi. Soffi tte, interrati, magazzini, edifi ci industriali, locali separati distanti dall'edifi cio principale, - luoghi esposti all’acqua o all'umidità come bagni o lavanderie e superfi ci strette o rialzate da terra come tavoli o ripiani. Se usato in tali luoghi possono verifi carsi seri danni (malfunzionamenti o rotture). AVVERTENZA Aprire tutte le porte delle stanze per effettuarne la pulizia. Quando una porta è chiusa, il robot aspirapolvere non è in grado di accedere alla stanza. - Tuttavia, verifi care che la porta per accedere all'ingresso principale, alla veranda, al bagno e altre - eventuali porte siano chiuse per evitare la caduta del robot aspirapolvere a un piano inferiore. AVVERTENZA Non utilizzare l'aspirapolvere su pavimenti neri. In tal caso, il robot aspirapolvere potrebbe non funzionare - correttamente. AVVERTENZA In caso di tappeti con lunghe frange, ripiegare le frange sotto il tappeto. Se non vengono ripiegate, le frange possono causare danni - al tappeto e al robot stesso in quanto potrebbero rimanere intrappolate nella ruota di guida o nella spazzola principale. AVVERTENZA Se il sensore di dislivello è sporco, il robot aspirapolvere potrebbe rischiare di cadere dalle scale. Ciò potrebbe causare lesioni personali e gravi danni al prodotto. Per evitare tale rischio, installare la VIRTUAL GUARD (impostazione Fence Mode) davanti a zone pericolose. Pulire la spia del sensore e la telecamera. DJ68-00633F.indb 07DJ68-00633F.indb 07 2012.2.15 11:22:0 AM2012.2.15 11:22:0 AM08_ informazioni sulla sicurezza AVVERTENZA Rimuovere eventuali piccoli oggetti od oggetti delicati dall’area da pulire. Rimuovere eventuali oggetti prima di procedere alla pulizia. - Assicurarsi di rimuovere oggetti fragili quali vasi, vetri, porcellane, ecc. - Il robot aspirapolvere non è in grado di riconoscere monete, anelli - o altri oggetti di valore quali gioielli. AVVERTENZA Rimuovere eventuali oggetti sparsi sul pavimento prima di effettuare la pulizia. Il robot aspirapolvere è progettato per rilevare ostacoli a una - distanza di 5 cm. Eventuali asciugamani, tappetini posti davanti a vasche da bagno, - lavandini, ingressi o locali di servizio, cavi di alimentazione, tovaglie e nastri possono rimanere intrappolati nelle ruote di guida o nella spazzola causando la caduta di oggetti dal tavolo. AVVERTENZA Richiedere ai membri della famiglia (o ai coinquilini) di prestare attenzione prima di effettuare la pulizia o durante l’uso della Modalità di pulizia programmata. Il robot aspirapolvere può urtare contro i bambini, facendoli - cadere. AVVERTENZA Accertarsi che i bambini non mettano i piedi o si siedano sul robot aspirapolvere. I bambini potrebbero cadere provocandosi lesioni o danneggiare - seriamente il prodotto. AVVERTENZA Se un bambino o un animale domestico viene lasciato da solo all’interno della casa, accertarsi che l'interruttore di alimentazione dell'aspirapolvere sia in posizione di spegnimento (Off). Il robot aspirapolvere può attirare la loro attenzione. - Nelle ruote di guida o nella spazzola potrebbero restare intrappolati - dita, piedi, abiti, capelli o peli, provocando lesioni. Se un bambino o un animale domestico si trova sulla traiettoria - dell’aspirapolvere, potrebbe essere scambiato per un ostacolo e il cambio di direzione potrebbe impedire la pulizia dell'area interessata. Quando l’interruttore di alimentazione è in posizione "Off", - l’alimentazione e tutte le funzioni sono disattivate. AVVERTENZA Durante l’installazione della base di ricarica, non lasciare il cavo di alimentazione a terra. Quando il robot aspirapolvere si dirige verso la base di ricarica per - autoricaricarsi o vi passa vicino, potrebbe rimanere impigliato nel cavo. AVVERTENZA Tenere sempre il cavo di alimentazione della base di ricarica collegato alla presa elettrica. Sebbene l’aspirapolvere sia dotato di una funzione di ricarica - automatica, tale operazione non sarà possibile se il cavo di alimentazione della base di ricarica non è collegato alla presa elettrica. DJ68-00633F.indb 08DJ68-00633F.indb 08 2012.2.15 11:22:0 AM2012.2.15 11:22:0 AMinformazioni sulla sicurezza _09

01 INFORMAZIONI SULLA SICUREZZA

AVVERTENZA Installare la base di ricarica in una posizione facilmente accessibile al robot aspirapolvere. L'installazione della base di ricarica in un angolo può causare - movimenti extra e interferire con il regolare processo di ricarica automatica. AVVERTENZA La presenza di oggetti davanti alla base di ricarica impedisce al robot aspirapolvere di caricarsi automaticamente. Mantenere la zona sgombra da oggetti. - circa 0,5 m circa 0,5 m circa 0,5 m circa 0,5 m cir ca 1m circa 1m ATTENZIONE Non devono essere presenti ostacoli e dislivelli entro un raggio di 0,5 m a sinistra e a destra ed entro 1 m sul davanti. circa 0,5 m circa 0,5 m circa 0,5 m circa 0,5 m cir ca 1m circa 1m ATTENZIONE Non provocare un corto circuito dei contatti della base di ricarica con oggetti metallici quali bastoncini, cacciaviti, eccetera. In caso contrario potrebbero verifi carsi gravi danni alla base di - ricarica. ATTENZIONE Accertarsi che non vi siano tracce di liquidi sulla base di ricarica. La mancata osservanza di questa precauzione può causare - incendi o scosse elettriche. ATTENZIONE Accertarsi che il robot aspirapolvere non aspiri o passi sopra liquidi quali acqua, olio o urina di animali domestici. La mancata osservanza di questa precauzione può causare gravi - danni al prodotto. I liquidi potrebbero spandersi tramite le ruote dell’apparecchio - sporcando la zona circostante. ATTENZIONE Non utilizzare la base di ricarica per scopi diversi da quelli previsti dal costruttore. La mancata osservanza di questa precauzione può causare gravi danni alla base di ricarica - o provocare un incendio. ATTENZIONE Non installare la base di ricarica su pavimenti scuri. In caso contrario, il robot aspirapolvere avrà diffi coltà a tornare alla base di ricarica. - DJ68-00633F.indb 09DJ68-00633F.indb 09 2012.2.15 11:22:1 AM2012.2.15 11:22:1 AM10_ informazioni sulla sicurezza IN USO AVVERTENZA Il robot aspirapolvere non può essere utilizzato su tappeti spessi. Potrebbero verifi carsi problemi di funzionamento. - Potrebbero verifi carsi danni ai tappeti. - AVVERTENZA Non usare il robot aspirapolvere su tavoli o su altre superfi ci rialzate da terra. L'eventuale caduta potrebbe causare danni. - AVVERTENZA Durante il funzionamento, il robot aspirapolvere può urtare contro i mobili, ad esempio gambe di sedie, di tavoli, oggetti lunghi e sottili, ecc.. Per accelerare e ottimizzare il processo di pulizia, sollevare le sedie - da terra posizionandole sopra i tavoli. AVVERTENZA Non posizionare oggetti sopra il robot aspirapolvere. In caso contrario si potrebbe verifi care un malfunzionamento. - AVVERTENZA Rimuovere immediatamente eventuali pezzi di carta o di plastica di grandi dimensioni aspirati dal robot durante la pulizia. L’uso prolungato dell'aspirapolvere con le aperture di ventilazione - ostruite può comportare gravi danni al prodotto. ATTENZIONE Se si avverte un rumore insolito, odore o fumo proveniente dal robot aspirapolvere, spegnere immediatamente l'apparecchio e chiamare il centro assistenza. DJ68-00633F.indb 10DJ68-00633F.indb 10 2012.2.15 11:22:1 AM2012.2.15 11:22:1 AMinformazioni sulla sicurezza _11

01 INFORMAZIONI SULLA SICUREZZA

AVVERTENZA Non spostare il robot aspirapolvere afferrandolo dalla vaschetta di raccolta polvere. La vaschetta di raccolta polvere potrebbe staccarsi causando - lesioni fi siche o gravi danni al prodotto. NOTA Il robot aspirapolvere potrebbe non essere in grado di continuare a funzionare se rimane bloccato all'ingresso o sulla soglia della veranda. Per riprendere il regolare funzionamento, spegnere e riaccendere - il robot aspirapolvere dopo averlo portato in una posizione in cui possa proseguire. NOTA Il robot aspirapolvere non è in grado di pulire effi cacemente le aree che non riesce a raggiungere, ad esempio, gli angoli e gli spazi tra i divani e le pareti. Di tanto in tanto, pulire tali aree manualmente. - NOTA Talvolta il robot aspirapolvere non riesce ad aspirare le matasse di polvere che si formano durante la pulizia. In tal caso, raccogliere la polvere utilizzando un altro metodo di pulizia. -

PULIZIA E MANUTENZIONE

AVVERTENZA Durante la pulizia del prodotto, non spruzzare acqua direttamente sulla superfi cie esterna né asciugare con sostanze volatili quali benzene, diluenti o alcol. La mancata osservanza di questa precauzione può causare gravi - danni al prodotto. AVVERTENZA L'unità può essere smontata o rimontata solo da tecnici di assistenza qualifi cati. La mancata osservanza di questa precauzione può causare danni - al prodotto. ATTENZIONE Rimuovere regolarmente eventuali corpi estranei accumulatisi davanti ai sensori Ostacoli e Dislivello. La sporcizia che si accumula sui sensori può causare un - funzionamento inaffi dabile dei sensori. Sensore di dislivello Sensore di dislivello Sensore ostacoli Sensore ostacoli DJ68-00633F.indb 11DJ68-00633F.indb 11 2012.2.15 11:22:1 AM2012.2.15 11:22:1 AM12_ informazioni sulla sicurezza ATTENZIONE Durante la rimozione di corpi estranei, spegnere l’apparecchio prima di verifi care la spazzola di pulizia. La mancata osservanza di questa precauzione può comportare - l’accensione accidentale dell’unità e causare lesioni personali o gravi danni al prodotto. Spazzole laterali per la Spazzole laterali per la pulizia dei bordi pulizia dei bordi Spazzola principale Spazzola principale ATTENZIONE Se il cavo di alimentazione è danneggiato, richiederne la sostituzione a un tecnico qualifi cato presso un centro assistenza. La mancata osservanza di questa precauzione può causare - incendi o scosse elettriche. ATTENZIONE Prima di pulire la base di ricarica, scollegare il cavo di alimentazione. ATTENZIONE Per effettuare la sostituzione della batteria, contattare un centro di assistenza Samsung Electronics. L’uso di batterie non originali può comportare un - malfunzionamento del prodotto. DJ68-00633F.indb 12DJ68-00633F.indb 12 2012.2.15 11:22:2 AM2012.2.15 11:22:2 AMcaratteristiche del prodotto _13

COMODA FUNZIONE VIRTUAL GUARD

È possibile restringere il raggio d'azione del robot aspirapolvere a una zona delimitata usando la modalità Fence (barriera virtuale). Cosa si intende per riconoscimento della • forma del soffi tto (Visionary mapping plus™)? Questa funzione riconosce la forma del soffi tto mediante una telecamera posizionata sulla parte superiore dell’apparecchio per identifi care l’area da pulire e il modo migliore per passarvi sopra e pulire ogni sezione del pavimento.

PULIZIA DELICATA DI OGNI ANGOLO

Poiché il robot aspirapolvere è in grado di pulire il pavimento in modo sequenziale ( ) seguendo una mappa determinata dalla funzione di riconoscimento della forma del soffi tto, è in grado di pulire ogni angolo del pavimento.

VARIE MODALITÀ DI PULIZIA

Per soddisfare tutte le esigenze di pulizia sono disponibili varie modalità di funzionamento.

Modalità Auto:1. Pulisce tutte le stanze in modo automatico. Modalità Spot:2. Pulisce in modo accurato una zona delimitata. Questa modalità può essere utilizzata per pulire briciole di pane o di torta. Modalità Max:3. Funziona fi no a quando la batteria non è quasi scarica. Modalità Manual (Manuale):4. È possibile utilizzare il robot manualmente per pulire la superfi cie desiderata. Modalità Turbo:5. In questa modalità, la spazzola principale ruota alla velocità massima per una pulizia più effi cace (è inoltre possibile cambiare modalità usando il telecomando). Modalità Dust Sensor (Sensore polvere):6. Quando viene aspirata polvere, il robot aspirapolvere inizia a pulire vigorosamente le aree circostanti. (Questa modalità può essere impostata con il telecomando). Modalità Timer:7. All’ora impostata, il robot aspirapolvere inizia a pulire il pavimento. Modalità Weekly Schedule (Programma settimanale):8. Il robot aspirapolvere inizia la pulizia programmata all'ora impostata di un determinato giorno della settimana. caratteristiche del prodotto DJ68-00633F.indb 13DJ68-00633F.indb 13 2012.2.15 11:22:2 AM2012.2.15 11:22:2 AM14_ caratteristiche del prodotto AUTO RICARICA Quando il livello di carica della batteria è basso, il robot aspirapolvere si dirige automaticamente verso la base di ricarica per effettuare automaticamente un ciclo di ricarica rapida. SPAZZOLE ROTATIVE LATERALI PER LA PULIZIA DEI BORDI Le spazzole rotative laterali per la pulizia dei bordi eseguono la pulizia dei punti più inaccessibili.

SUPERAMENTO DELLE SOGLIE DELLE PORTE

Circa 1cm Circa 1cm Tipo di scalino Tipo di scalino Verticale Verticale L’innovativo sistema di guida dell'aspirapolvere permette al robot di superare soglie di porte con un'altezza di circa 1 cm e di pulire tutte le stanze. A seconda della forma della soglia, il robot aspirapolvere potrebbe non essere in grado di superare soglie di 1 cm. OSTACOLI Quando il robot aspirapolvere incontra un ostacolo durante la pulizia, il sensore consente di evitarlo e di continuare la pulizia. (È possibile che l'aspirapolvere tocchi ostacoli sottili o stretti). ANTI CADUTA Per impedire la caduta del robot aspirapolvere, i 3 sensori di dislivello rilevano la presenza di eventuali vuoti o dislivelli sulla superfi cie del pavimento, come scalini o soglie di porte.

DISPOSITIVO DI SICUREZZA

arresto arresto Se durante il funzionamento il robot aspirapolvere viene sollevato da terra, le ruote di guida, la spazzola principale, il motore di aspirazione, le spazzole rotative laterali vengono automaticamente fermate da un sensore di rilevamento. DJ68-00633F.indb 14DJ68-00633F.indb 14 2012.2.15 11:22:3 AM2012.2.15 11:22:3 AMmontaggio _15 02 MONTAGGIO COMPONENTI Altri componenti

(Batterie tipo AAA) (Batterie tipo AAA) Manuale dell’utente / 2 batterie VIRTUAL GUARD Filtro di ricambio Spazzola per pulizia Guida di avvio rapido montaggio dell'aspirapolvere Unità principale

(Stazione) Telecomando

Parte anteriore Parte inferiore Parte laterale Unità principale

Sensore Virtual Guard Sensore Virtual Guard Pulsante di espulsione Pulsante di espulsione vaschetta di raccolta vaschetta di raccolta polvere polvere Telecamera Telecamera Sensore ostacoli Sensore ostacoli Pulsante di espulsione Pulsante di espulsione vaschetta di raccolta vaschetta di raccolta polvere polvere Vaschetta di raccolta Vaschetta di raccolta polvere polvere Ruote di guida Ruote di guida Interruttore di Interruttore di alimentazione alimentazione Spazzola principale Spazzola principale Coperchio spazzola Coperchio spazzola principale principale Copribatteria Copribatteria Ruote di guida Ruote di guida Sensore telecomando Sensore telecomando Sensore ostacoli Sensore ostacoli Sensore paracolpi Sensore paracolpi Sensore telecomando Sensore telecomando Spazzola rotativa Spazzola rotativa laterale laterale Sensore di dislivello Sensore di dislivello Contatti di ricarica Contatti di ricarica Rullo Rullo Sensore di dislivello Sensore di dislivello Contatti di ricarica Contatti di ricarica Sensore di dislivello Sensore di dislivello Pannello del display Pannello del display DJ68-00633F.indb 16DJ68-00633F.indb 16 2012.2.15 11:22:4 AM2012.2.15 11:22:4 AMmontaggio _17 02 MONTAGGIO VIRTUAL GUARD

Sensore di rilevamento distanza Sensore di rilevamento distanza Spia modalità Spia modalità Pulsante di modalità/ Pulsante di modalità/ alimentazione alimentazione Sensore di rilevamento corpo Sensore di rilevamento corpo principale principale Installazione delle batterie

Le batterie non sono fornite in dotazione con il prodotto. È necessario acquistare le batterie separatamente. Installare le batterie alcaline (tipo D) prima dell'uso.

Sollevare il coperchio della VIRTUAL GUARD premendo la linguetta di bloccaggio. Installare le batterie nella VIRTUAL GUARD come mostrato nella fi gura sottostante. (Se le batterie vengono installate con la polarità errata, la VIRTUAL GUARD non funzionerà). Una volta inserita la punta del coperchio nell'apposita fessura, premere l'altra estremità per chiuderla facendola scattare in posizione. Specifi che: Batterie alcaline tipo D (LR20)

Base di ricarica (Stazione)

Spia di Spia di alimentazione alimentazione (rosso) (rosso) Avvolgicavo Avvolgicavo Parte anteriore Parte posteriore Spia di ricarica (verde) Spia di ricarica (verde) Contatti di Contatti di ricarica ricarica DJ68-00633F.indb 17DJ68-00633F.indb 17 2012.2.15 11:22:6 AM2012.2.15 11:22:6 AM18_ montaggio Telecomando

Installazione delle batterie del telecomando

Al momento dell'acquisto del prodotto, le batterie non sono installate nel telecomando. Installare le batterie (tipo AAA) prima dell'uso.

Sollevare il coperchio del vano batterie nella parte posteriore del telecomando premendo la linguetta di bloccaggio. Installare le batterie nel telecomando come mostrato nella fi gura sottostante. (Se le batterie vengono installate con la polarità errata, il telecomando non funzionerà). Una volta inserita la punta del coperchio nell'apposita fessura, premere l'altra estremità per chiuderla facendola scattare in posizione. Specifi che: Batterie tipo AAA

Alimentazione Alimentazione Ricarica Ricarica Max Max Spot Spot Avvio/Arresto Avvio/Arresto Sensore polvere Sensore polvere Segnali acustici Segnali acustici Orologio Orologio Timer/ Timer/ Settimanale Settimanale Auto Auto Pulsanti di Pulsanti di direzione direzione (Retromarcia non (Retromarcia non supportata). supportata). Manuale Manuale Turbo Turbo DJ68-00633F.indb 18DJ68-00633F.indb 18 2012.2.15 11:22:7 AM2012.2.15 11:22:7 AMmontaggio _19 02 MONTAGGIO

Numero1. Mostra il timer, lo stato di avanzamento e i codici di errore mediante numeri, lettere e simboli grafi ci. - Programma settimanale2. Quando si imposta un programma settimanale per iniziare la pulizia a partire dall'ora specifi cata - del giorno della settimana specifi cato, l'icona corrispondente al giorno specifi cato si accende. Indicatore livello batteria3. In carica: Mostra l’andamento della ricarica in tre fasi. - In uso: Mostra il livello di carica della batteria. Il livello di carica della batteria scende da FULL - (Carica completa) a ogni livello indicato durante l’uso. (Quando la batteria è completamente scarica, un livello lampeggerà visualizzando "Lo" (Basso)). Timer4. Quando è impostata la pulizia programmata, l'icona Timer è accesa. - Modalità Dust Sensor (Sensore polvere)5. Questa icona si accende quando la modalità Dust Sensor (Sensore polvere) è abilitata. - Modalità Turbo6. Questa icona si accende quando la modalità Turbo è abilitata. - Visualizzazione della modalità di pulizia7. Ogni qualvolta si preme il pulsante della modalità di pulizia, viene visualizzata la modalità di - pulizia corrispondente. Modalità Auto:(A) Questa icona si accende quando si seleziona la modalità di pulizia Auto. Modalità Spot:(B) Questa icona si accende quando si seleziona la modalità di pulizia Spot. Modalità Max:(C) Questa icona si accende quando si seleziona la modalità di pulizia Max. PARTE PULSANTI Modalità di pulizia8. Premere per selezionare una modalità di pulizia. Una volta selezionata una modalità di pulizia, - premere il pulsante ( ) per avviare la pulizia. Avvio/Arresto9. Premere per avviare/arrestare la pulizia. - Ricarica10. Quando si preme questo pulsante, il robot aspirapolvere torna alla base di ricarica per ricaricare - le batterie. Pannello del display

Ordine d'installazione Accensione e spegnimento1. Per utilizzare il robot aspirapolvere, è necessario portare l'interruttore di alimentazione situato nella parte inferiore dell'unità principale in posizione di accensione "On". Installazione della base di ricarica2. Per caricare il robot aspirapolvere, è necessario installare la base di ricarica. Poiché le batterie sono scariche al momento dell’acquisto del prodotto, prima di utilizzare l’unità è necessario effettuare un ciclo di carica completo. Ricarica delle batterie3. Prima di utilizzare il robot aspirapolvere è necessario caricare completamente le batterie. Impostazione orario4. È possibile impostare l'ora per utilizzare le opzioni di pulizia giornaliera e programmata. Installazione di VIRTUAL GUARD5. È possibile restringere il raggio d'azione del robot aspirapolvere a una zona delimitata usando la modalità Fence (barriera virtuale). Accensione e spegnimento Per utilizzare il robot aspirapolvere, è necessario portare l'interruttore di alimentazione in posizione On. Se si preme l'interruttore di arresto di emergenza, tutte le impostazioni a eccezione dell'ora corrente e delle programmazioni settimanali andranno perse. Sollevare l’unità e attivare l’interruttore di alimentazione, 1. avendo cura di non premere nessun altro pulsante. Se le icone non si accendono, signifi ca che le batterie sono - scariche. In tal caso, riporre il robot aspirapolvere nella base di ricarica dopo averlo acceso mediante l'interruttore di alimentazione. L'ora confi gurata potrebbe essere diversa dall'ora corrente. Se - l'ora confi gurata non è corretta, impostare l'ora corrente. Se l'interruttore di alimentazione è su Off, il robot aspirapolvere non verrà caricato anche se si trova sulla base di ricarica. funzionamento dell'aspirapolvere AVVERTENZA DJ68-00633F.indb 20DJ68-00633F.indb 20 2012.2.15 11:22:9 AM2012.2.15 11:22:9 AMfunzionamento _21 03 FUNZIONAMENTO Installazione della base di ricarica Installare la base di ricarica su una superfi cie piana.1. Non devono essere presenti ostacoli e dislivelli entro un raggio 2. di 0,5 m a sinistra e a destra ed entro 1 m sul davanti. Installare la base di ricarica in una posizione facilmente accessibile 3. dal robot aspirapolvere. Posizionare il cavo di alimentazione lungo la parete.4. Se il pavimento è in legno, installare la base di ricarica nella 5. stessa direzione dei listelli di legno. NOTA Mantenere sempre il cavo di alimentazione della base di ricarica collegato alla presa elettrica. Se la base di ricarica non è collegata a una presa elettrica, - il robot aspirapolvere non sarà in grado di trovare la base per ricaricarsi automaticamente. Se il robot aspirapolvere non entra in contatto con la base - di ricarica, la batteria inizia a scaricarsi automaticamente. Spia di Spia di alimentazione alimentazione Spia di ricarica Spia di ricarica circa 1m circa 1m circa 0,5 m circa 0,5 m cir ca 0,5 m circa 0,5 m DJ68-00633F.indb 21DJ68-00633F.indb 21 2012.2.15 11:22:9 AM2012.2.15 11:22:9 AM22_ funzionamento Ricarica in corso Al momento dell’acquisto del prodotto, la batteria è completamente scarica ed è necessario caricarla completamente prima dell’utilizzo. Accendere l'apparecchio premendo l'interruttore posto nella parte inferiore. Una volta allineati i contatti di ricarica dell'unità 1. principale con i contatti presenti sulla base di ricarica, premere l'unità principale fi no a quando viene emesso l'avviso di ricarica in corso. La spia di ricarica diventa verde. - Controllare lo stato di carica del robot aspirapolvere.2. All’inizio della ricarica, sul pannello del display verranno - visualizzati in sequenza la "carica residua della batteria" e

Al termine del ciclo di ricarica, sul pannello del display verranno - visualizzati in sequenza il livello di carica della batteria e "FULL" (Carica completa). Flash Flash Flash Flash Quando il display del livello della batteria lampeggia

durante il funzionamento, il robot aspirapolvere interrompe la pulizia e si ricarica automaticamente nella base di ricarica. Se il robot aspirapolvere inizia il ciclo di pulizia in un punto

diverso da quello in cui si trova la base di ricarica e non riesce a individuarla durante il funzionamento, si arresterà vicino al punto in cui ha iniziato. Se durante la pulizia il livello della batteria lampeggia e

viene visualizzato il simbolo "Lo", il robot aspirapolvere non può essere controllato mediante il telecomando o i pulsanti presenti sull'unità principale. In tal caso, portare manualmente il robot nella base di ricarica. (Ciò avviene quando la batteria è completamente scarica). <Display di ricarica> <Display di ricarica> Carica Carica completa completa Ricarica Ricarica in corso in corso Ricarica Ricarica necessaria necessaria Ricarica in corso Ricarica in corso Carica completata Carica completata Spia di Spia di alimentazione alimentazione Spia di ricarica Spia di ricarica Spia di Spia di alimentazione alimentazione Spia di ricarica Spia di ricarica DJ68-00633F.indb 22DJ68-00633F.indb 22 2012.2.15 11:22:10 AM2012.2.15 11:22:10 AMfunzionamento _23 03 FUNZIONAMENTO NOTA Al momento dell'acquisto del prodotto, sono necessari circa 180 minuti per effettuare una ricarica • completa della batteria al fi ne di garantire un'autonomia di funzionamento di circa 100 minuti. Se la ricarica viene effettuata quando la batteria è surriscaldata, il tempo necessario può • risultare maggiore. Misure da intraprendere quando la ricarica non viene effettuata in modo regolare. Se il robot • aspirapolvere non può essere ricaricato automaticamente, verifi care le seguenti condizioni: Spegnere e riaccendere il robot aspirapolvere premendo l'interruttore di - alimentazione nella parte inferiore. Ripristinare l'alimentazione della base di ricarica. - Verifi care che non vi siano sostanze estranee sul connettore della base di ricarica e - pulire il connettore posto sull'unità principale e quello della base di ricarica con un panno asciutto. Verifi care che non vi siano oggetti vicino alla base di ricarica che possano rifl ettere il segnale. - Quando il robot aspirapolvere viene separato dalla base di ricarica, le batterie iniziano a • scaricarsi naturalmente. Se possibile, caricare il robot aspirapolvere mediante la base di ricarica. (In caso - di assenza prolungata per un viaggio di lavoro o una vacanza, spegnere il robot aspirapolvere e scollegare il cavo di alimentazione della base di ricarica). Informazioni sulla batteria Il robot aspirapolvere è alimentato da una batteria ricaricabile agli ioni di litio (Li-ion) ed è dotato

di una funzione di protezione dal sovraccarico al fine di garantirne una lunga durata. Il periodo di garanzia della batteria è di 6 mesi dalla

data di acquisto. Prima di acquistare una batteria, fornire al centro di

assistenza il numero del modello della batteria e richiedere il ricambio originale recante il simbolo (

Questa batteria è indicata solo per il robot aspirapolvere Samsung. È proibito l’uso con altri - apparecchi o per altri scopi. Non smontare o manomettere la batteria. - Ricaricarla in un luogo ben ventilato. - Non esporre la batteria a fonti di calore e non scaldarla. - Non collegare oggetti metallici ai poli (+) o (-) della batteria. - Conservare in luoghi chiusi (0°C~40°C). - Prima di smaltire il prodotto, smaltire le batterie in modo responsabile. - Non smaltire le batterie insieme ai normali rifi uti domestici. - Per lo smaltimento delle batterie esauste, attenersi alle normative locali. - Se la batteria non funziona correttamente, non smontarla. Contattare il centro di assistenza più vicino.

Un maggiore tempo di ricarica e una minore durata della batteria indicano l’approssimarsi della

fi ne del ciclo di vita della batteria. Contattare un centro di assistenza autorizzato per richiedere una batteria sostitutiva. La batteria ricaricabile incorporata nel prodotto non è sostituibile dall’utente. Per informazioni sulla sostituzione, rivolgersi al fornitore del servizio. DJ68-00633F.indb 23DJ68-00633F.indb 23 2012.2.15 11:22:10 AM2012.2.15 11:22:10 AM24_ funzionamento Impostazione orario L'orologio visualizza l'ora corrente. È possibile modifi care l'ora corrente attenendosi alla seguente procedura. È possibile impostare l'orario solamente tramite telecomando.

Telecomando Sequenza di confi gurazione Lampeggia Lampeggia Premere il pulsante Clock 1. (Orologio). Viene visualizzata l'ora - corrente. Lampeggia Lampeggia Diminuisce Diminuisce Aumenta Aumenta Premere il pulsante Clock 2. (Orologio). Il giorno della settimana - lampeggerà. Premere il pulsante

per impostare il giorno della settimana. Lampeggia Lampeggia Diminuisce Diminuisce Aumenta Aumenta Premere il pulsante Clock 3. (Orologio). Premere il pulsante

per impostare l'ora. Lampeggia Lampeggia Diminuisce Diminuisce Aumenta Aumenta Premere il pulsante Clock 4. (Orologio). Premere il pulsante

per impostare i minuti. Lampeggia Lampeggia Premere il pulsante Clock 5. (Orologio). Il valore impostato lampeggerà - e l'impostazione è completata. Annullamento delle impostazioni Premere il pulsante Start/Stop (Avvio/Arresto) per annullare le - impostazioni e uscire dalla modalità di impostazione dell'ora Telecomando Se non viene premuto alcun pulsante per 1 minuto durante - l'impostazione dell'ora, l'aspirapolvere esce automaticamente dalla modalità di impostazione dell'ora. DJ68-00633F.indb 24DJ68-00633F.indb 24 2012.2.15 11:22:11 AM2012.2.15 11:22:11 AMfunzionamento _25 03 FUNZIONAMENTO Installazione di VIRTUAL GUARD È possibile restringere il raggio d'azione del robot aspirapolvere a una zona delimitata usando la modalità Fence (barriera virtuale). Funzionamento pulsanti Sequenza confi gurazione1. Modalità Fence (barriera virtuale): La spia rossa lampeggia. - Off: La spia è spenta. - Impostazione della modalità2. Premendo il pulsante di modalità/alimentazione verranno - attivate in sequenza le seguenti modalità: Fence (barriera virtuale)

Power off (spegnimento). La distanza della barriera virtuale è di almeno 2,5 m e può

essere differente in funzione degli ambienti e dello stato di movimento del robot. Formazione di una barriera (virtuale) VIRTUAL GUARD crea un barriera invisibile che il robot aspirapolvere non può superare. Ad esempio, di fronte a vasi, mobili, porte d’ingresso e così via. Selezionare la modalità Fence (barriera virtuale) 1. utilizzando il pulsante di modalità/accensione. La spia della modalità lampeggia in rosso. - Installare VIRTUAL GUARD di fronte all’area cui si 2. desidera bloccare l’accesso al robot aspirapolvere. Installare VIRTUAL GUARD in modo che il sensore di rilevamento della distanza formi una - barriera invisibile che il robot aspirapolvere non può superare. Pulsante di Pulsante di modalità/ modalità/ alimentazione alimentazione Sensore di Sensore di rilevamento rilevamento corpo principale corpo principale Spia modalità Spia modalità Sensore di Sensore di rilevamento rilevamento distanza distanza Viene formata una Viene formata una barriera (virtuale). barriera (virtuale). Sensore Sensore

distanza distanza DJ68-00633F.indb 25DJ68-00633F.indb 25 2012.2.15 11:22:12 AM2012.2.15 11:22:12 AM26_ funzionamento Informazioni sul sensore IrDA La trasmissione a infrarossi potrebbe essere • irregolare nei luoghi esposti a luce alogena o in spazi aperti. Il robot aspirapolvere utilizza 3 tipi di dispositivi a • infrarossi, uno dei quali potrebbe non funzionare correttamente davanti a un altro dispositivo con priorità superiore. Durante il controllo del robot aspirapolvere • mediante telecomando, il robot potrebbe attraversare la barriera virtuale della VIRTUAL GUARD o urtare contro un ostacolo in quanto il segnale del telecomando ha una priorità superiore rispetto a quello della VIRTUAL GUARD. In caso di utilizzo del robot aspirapolvere in un ambiente piccolo o a una distanza ridotta, l’unità • potrebbe non funzionare correttamente a causa delle interferenze dei segnali a infrarossi. Installare la VIRTUAL GUARD lontano dalla base di ricarica poiché, se troppo vicina, potrebbe • interrompere le operazioni di ricarica automatica. L'utilizzo simultaneo di più robot aspirapolvere potrebbe causare malfunzionamenti a causa • delle interferenze dei segnali a infrarossi. AVVERTENZA

Telecomando Telecomando Virtual Virtual guard guard Base di ricarica Base di ricarica [Priorità dei segnali a infrarossi] [Priorità dei segnali a infrarossi] DJ68-00633F.indb 26DJ68-00633F.indb 26 2012.2.15 11:22:12 AM2012.2.15 11:22:12 AMfunzionamento _27 03 FUNZIONAMENTO

UTILIZZO DEL ROBOT ASPIRAPOLVERE

Avviare/Interrompere la pulizia È possibile attivare o disattivare tutte le funzioni del robot aspirapolvere. Ogni funzione viene eseguita solo se l’interruttore di

alimentazione è su On. Quando il robot aspirapolvere è in funzione, premere il pulsante

) per annullare l'operazione e selezionare una funzione. Accensione e spegnimento Accensione Unità principale: Premere il pulsante ( -

Spegnimento Telecomando: Premere il pulsante - [Power]. Unità principale: Tenere premuto il pulsante ( - ) per 3 secondi. Se dall’accensione dell’apparecchio non viene premuto alcun pulsante

per circa 1 minuto, l’apparecchio si spegne automaticamente per preservare la batteria. Per riaccenderlo, tenere premuto il pulsante di accensione (Start/Stop) (Avvia/Arresta) sul corpo principale. Avvio o arresto della pulizia Avvio Telecomando: Premere i pulsanti Auto, Spot, Max, Manual - (Manuale). Unità principale: Selezionare la modalità Auto, Spot, Max - premendo il pulsante ( ), quindi ( ). All’inizio del ciclo di pulizia, il robot aspirapolvere inizia a muoversi. - La pressione del pulsante (

) senza la selezione di una modalità di pulizia attiva la modalità di pulizia Auto. Arresto Per arrestare il robot, premere il pulsante ( - ) sul telecomando o sull'unità principale. Quando le operazioni di pulizia vengono interrotte, il robot - aspirapolvere si ferma. Utilizzo dei pulsanti Utilizzo dei pulsanti dell'unità principale dell'unità principale Utilizzo del Utilizzo del telecomando telecomando DJ68-00633F.indb 27DJ68-00633F.indb 27 2012.2.15 11:22:12 AM2012.2.15 11:22:12 AM28_ funzionamento Ricarica Premendo il pulsante Recharging (Ricarica), il robot aspirapolvere torna alla base di ricarica per ricaricare le batterie. Quando il robot aspirapolvere è in funzione, premere il pulsante

) per annullare l'operazione e premere il pulsante di ricarica. Premere il pulsante Recharging (Ricarica).1.

”) è l'icona che viene visualizzata sul display e il robot aspirapolvere torna alla base di ricarica. Per arrestare il robot aspirapolvere mentre sta tornando alla base di 2. ricarica, premere il pulsante (

Per testare la funzione di ricarica automatica, premere il pulsante di 3. ricarica quando il robot aspirapolvere si trova a meno di 1,5 m dalla base di ricarica. Risoluzione dei problemi nel caso il robot aspirapolvere non ritorni alla base di ricarica Verifi care l’installazione della base di ricarica - Quando la base di ricarica si trova in una posizione in cui non - riesce a guidare il robot aspirapolvere fi no a essa. Quando la base di ricarica si trova a una distanza superiore a 5 m - dal robot aspirapolvere. Il robot può impiegare un tempo superiore per tornare alla base di ricarica. Ricaricare manualmente il robot aspirapolvere nei seguenti casi:

Quando la base di ricarica è installata in un angolo. - Quando la batteria è completamente scarica. - Quando il robot aspirapolvere è impigliato in un ostacolo (mobili, - ecc.) Quando il robot non è in grado di superare un dislivello per - dirigersi verso la base di ricarica. 1,5 m in avanti 1,5 m in avanti Utilizzo dei pulsanti Utilizzo dei pulsanti dell'unità principale dell'unità principale Utilizzo del Utilizzo del telecomando telecomando DJ68-00633F.indb 28DJ68-00633F.indb 28 2012.2.15 11:22:13 AM2012.2.15 11:22:13 AMfunzionamento _29 03 FUNZIONAMENTO Pulizia automatica Il robot aspirapolvere si muove autonomamente ed esegue la pulizia automatica della casa fi no al suo completamento. Se si preme il pulsante Start/Stop (Avvio/Arresto) sull'unità principale

o sul telecomando senza selezionare alcuna modalità di pulizia, verrà automaticamente avviato un ciclo di pulizia automatica. Se la pulizia inizia quando il robot aspirapolvere è inserito nella base

di ricarica, il tempo necessario per tornarvi sarà minore poiché il robot aspirapolvere memorizza la posizione originale durante il funzionamento. Se il robot aspirapolvere inizia il ciclo di pulizia in un punto diverso da

quello in cui si trova la base di ricarica e non riesce a individuarla durante il funzionamento, si arresterà vicino al punto in cui ha iniziato. Se il livello di carica delle batterie scende eccessivamente durante le operazioni di pulizia, il

robot aspirapolvere tornerà automaticamente alla base di ricarica per poi riprendere la pulizia una volta ricaricate le batterie. (Numero di operazioni di pulizia riprese: una) Pulsante sull'unità principale Pulsante sul telecomando Sequenza di confi gurazione Modalità Normale Modalità Normale Modalità Turbo Modalità Turbo Modalità Dust Sensor Modalità Dust Sensor (Sensore polvere) (Sensore polvere) Pulizia completata Pulizia completata 1 volta 1 volta

Impostare la 1. modalità. Annullare la 2. modalità. Informazioni sulla funzione Riprendi pulizia Se il robot aspirapolvere ritiene che la pulizia sia stata • completata, la funzione di ripresa della pulizia non viene eseguita. Se si sposta il robot aspirapolvere o si preme un pulsante • mentre è in carica, la pulizia verrà ritenuta completata senza necessità di eseguire la funzione di ripresa della pulizia. Non spostare il robot aspirapolvere né premere alcun • pulsante durante la pulizia. In caso contrario, il robot aspirapolvere riterrà che il ciclo di pulizia non sia completato e avvierà nuovamente la pulizia dall’inizio. Ogni volta che si preme il pulsante Turbo, l'icona Turbo • sul display si accende e si spegne in maniera sequenziale. Quando l'icona Turbo è accesa, è possibile iniziare la pulizia in modalità Turbo. Ogni volta che si preme il pulsante Dust Sensor (Sensore • polvere), l'icona corrispondente sul display si accende e si spegne in maniera sequenziale. Quando l'icona Sensore polvere è accesa, è possibile iniziare la pulizia in modalità Dust Sensor (Sensore polvere). NOTA AVVERTENZA DJ68-00633F.indb 29DJ68-00633F.indb 29 2012.2.15 11:22:13 AM2012.2.15 11:22:13 AM30_ funzionamento Pulizia Spot È possibile effettuare la pulizia di una zona specifi ca contenente ad esempio briciole di pane o di biscotti, polvere o simili. Spostare il robot aspirapolvere nella posizione in cui si desidera

eseguire una pulizia spot. Pulsante sull'unità principale Pulsante sul telecomando Sequenza di confi gurazione Modalità Normale Modalità Normale Modalità Turbo Modalità Turbo Modalità Dust Sensor Modalità Dust Sensor (Sensore polvere) (Sensore polvere) Pulizia completata Pulizia completata 2volte 2volte

Impostare la 1. modalità. Annullare la 2. modalità. Nella modalità di pulizia Spot, il robot aspirapolvere esegue la - pulizia di un’area di 1,5 m x 1,5 m. Una volta terminata la pulizia, il robot aspirapolvere visualizzerà sul - display i messaggi End (Fine), Stop (Arresto) e Stand-by. Quando il robot aspirapolvere è inserito nella base di ricarica, la funzione di pulizia spot non è supportata. Ogni volta che si preme il pulsante Turbo, l'icona Turbo • sul display si accende e si spegne in maniera sequenziale. Quando l'icona Turbo è accesa, è possibile iniziare la pulizia in modalità Turbo. Ogni volta che si preme il pulsante Dust Sensor (Sensore • polvere), l'icona corrispondente sul display si accende e si spegne in maniera sequenziale. Quando l'icona Sensore polvere è accesa, è possibile iniziare la pulizia in modalità Dust Sensor (Sensore polvere). NOTA AVVERTENZA Circa 1,5 m Circa 1,5 m Circa 1,5 m Circa 1,5 m DJ68-00633F.indb 30DJ68-00633F.indb 30 2012.2.15 11:22:14 AM2012.2.15 11:22:14 AMfunzionamento _31 03 FUNZIONAMENTO Pulizia Max Il robot aspirapolvere si sposta automaticamente ed esegue la pulizia fi no a esaurimento della carica delle batterie e il livello di carica visualizzato è uno. Se la pulizia inizia quando il robot aspirapolvere è inserito nella base

di ricarica, il tempo necessario per tornarvi sarà minore poiché il robot aspirapolvere memorizza la posizione originale durante il funzionamento. Se il robot aspirapolvere inizia il ciclo di pulizia in un punto diverso

da quello in cui si trova la base di ricarica e non riesce a individuarla durante il funzionamento, si arresterà vicino al punto in cui ha iniziato. Se il livello di carica delle batterie scende eccessivamente durante le operazioni di pulizia, il

robot aspirapolvere tornerà automaticamente alla base di ricarica per poi riprendere la pulizia una volta ricaricate le batterie. (Numero di operazioni di pulizia riprese: una) Pulsante sull'unità principale Pulsante sul telecomando Sequenza di confi gurazione Modalità Normale Modalità Normale Modalità Turbo Modalità Turbo Modalità Dust Sensor Modalità Dust Sensor (Sensore polvere) (Sensore polvere) 3volte 3volte

2 volte in modalità ricarica 2 volte in modalità ricarica Impostare la 1. modalità. Annullare la 2. modalità. Informazioni sulla funzione Riprendi pulizia Se il robot aspirapolvere ritiene di aver completato la pulizia, • la funzione di ripresa della pulizia non verrà eseguita. Se si sposta il robot aspirapolvere o si preme un pulsante • mentre l’unità è in carica, il robot aspirapolvere riterrà che la pulizia sia completata (senza necessità di doverla ripetere). Non spostare il robot aspirapolvere né premere alcun • pulsante durante la pulizia. In caso contrario, il robot aspirapolvere riterrà che il ciclo di pulizia non sia completato e avvierà nuovamente la pulizia dall’inizio. Ogni volta che si preme il pulsante Turbo, l'icona Turbo • sul display si accende e si spegne in maniera sequenziale. Quando l'icona Turbo è accesa, è possibile iniziare la pulizia in modalità Turbo. Ogni volta che si preme il pulsante Dust Sensor (Sensore • polvere), l'icona corrispondente sul display si accende e si spegne in maniera sequenziale. Quando l'icona Sensore polvere è accesa, è possibile iniziare la pulizia in modalità Dust Sensor (Sensore polvere). NOTA AVVERTENZA DJ68-00633F.indb 31DJ68-00633F.indb 31 2012.2.15 11:22:15 AM2012.2.15 11:22:15 AM32_ funzionamento Pulizia manuale È possibile spostare il robot aspirapolvere per pulire una zona specifi ca usando direttamente il telecomando. Spostare il robot aspirapolvere nella posizione in cui si desidera

eseguire una pulizia manuale. La pulizia manuale può essere eseguita solo mediante il telecomando.

Pulsante sul telecomando Sequenza di confi gurazione Tasti direzionali Tasti direzionali (Avanti, Sinistra, Destra) (Avanti, Sinistra, Destra) Funzione retromarcia non Funzione retromarcia non disponibile. disponibile. Impostare la modalità.1. Annullare la modalità.2. Quando il robot aspirapolvere è inserito nella base di • ricarica, la funzione di pulizia manuale non è supportata. Trascorso 1 minuto entra in modalità standby.• Ogni volta che si preme il pulsante Turbo, l'icona Turbo • sul display si accende e si spegne in maniera sequenziale. Quando l'icona Turbo è accesa, è possibile iniziare la pulizia in modalità Turbo. Ogni volta che si preme il pulsante Dust Sensor (Sensore • polvere), l'icona corrispondente sul display si accende e si spegne in maniera sequenziale. Quando l'icona Sensore polvere è accesa, è possibile iniziare la pulizia in modalità Dust Sensor (Sensore polvere). NOTA AVVERTENZA DJ68-00633F.indb 32DJ68-00633F.indb 32 2012.2.15 11:22:16 AM2012.2.15 11:22:16 AMfunzionamento _33 03 FUNZIONAMENTO Programmazione del timer In questa modalità, è possibile programmare l'avvio di un ciclo di pulizia a partire da una determinata ora. Un ciclo di pulizia programmato viene eseguito solo quando

l'aspirapolvere è inserito nella base di ricarica. Telecomando Sequenza di confi gurazione Lampeggia Lampeggia Lampeggia Lampeggia Diminuisce Diminuisce Aumenta Aumenta Premere il pulsante Timer/1. Weekly (Timer/Settimanale). Viene visualizzata l'impostazione - corrente e l'icona lampeggia. Premere il pulsante

per impostare l'ora. Modalità di pulizia

In assenza di programmazioni - precedenti, la modalità di pulizia viene impostata su Auto. Altrimenti, la modalità di pulizia viene impostata sulla modalità confi gurata. Lampeggia Lampeggia Lampeggia Lampeggia Diminuisce Diminuisce Aumenta Aumenta Premere il pulsante Timer/2. Weekly (Timer/Settimanale). L'ora aumenta/diminuisce di 5 - minuti. Premere il pulsante

per impostare i minuti. Lampeggia Lampeggia Lampeggia Lampeggia Diminuisce Diminuisce Aumenta Aumenta Premere il pulsante Timer/3. Weekly (Timer/Settimanale). Premere il pulsante

per impostare la modalità di pulizia. È possibile selezionare la - modalità di pulizia Auto o Max. Lampeggia Lampeggia Lampeggia Lampeggia Premere il pulsante Timer/4. Weekly (Timer/Settimanale). Il valore impostato lampeggerà - e l'impostazione è completata. Una volta completate le - impostazioni, vengono visualizzate l'ora confi gurata e l'icona

Annullamento delle impostazioni Se si preme il pulsante Start/Stop (Avvio/Arresto) quando - l'aspirapolvere è in carica o si sta impostando l'ora, le impostazioni vengono annullate. Tenere presente che le impostazioni vengono annullate se - l'aspirapolvere è scollegato dalla base di ricarica. Timeout Se non viene premuto alcun pulsante per 1 minuto durante - l'impostazione dell'ora, l'aspirapolvere esce automaticamente dalla modalità di impostazione dell'ora. DJ68-00633F.indb 33DJ68-00633F.indb 33 2012.2.15 11:22:16 AM2012.2.15 11:22:16 AM34_ funzionamento Programma settimanale In questa modalità, è possibile programmare l'avvio di un ciclo di pulizia a partire da una determinata ora nei giorni della settimana specifi cati. Un ciclo di pulizia programmato viene eseguito solo quando

l'aspirapolvere è inserito nella base di ricarica. Telecomando Sequenza di confi gurazione Modalità Stand-by In modalità Stand-by, - vengono visualizzati i giorni della settimana programmati. Lampeggia Lampeggia Programmazione non impostata Programmazione non impostata Lampeggia Lampeggia Programmazione impostata Programmazione impostata Diminuisce Diminuisce Aumenta Aumenta Tenere premuto il pulsante 1. Timer/Weekly (Timer/ Settimanale) per più di 3 secondi. Premere i pulsanti

per impostare il giorno della settimana. Se non è stata impostata - alcuna programmazione precedente, viene visualizzato il giorno della settimana corrente. Se non è stato impostato - alcun orario, viene visualizzato

Lampeggia Lampeggia Lampeggia Lampeggia Diminuisce Diminuisce Aumenta Aumenta Premere il pulsante Timer/2. Weekly (Timer/Settimanale). Premere i pulsanti

per impostare l'ora. Se è già stata programmata

un'ora, viene visualizzata. Modalità di pulizia

In assenza di programmazioni - precedenti, la modalità di pulizia viene impostata su Auto. In caso di programmazione precedente, viene impostata sulla modalità confi gurata. Lampeggia Lampeggia Diminuisce Diminuisce Aumenta Aumenta Premere il pulsante Timer/3. Weekly (Timer/Settimanale). L'ora aumenta/diminuisce di 5 - minuti. Premere il pulsante

DJ68-00633F.indb 34DJ68-00633F.indb 34 2012.2.15 11:22:17 AM2012.2.15 11:22:17 AMfunzionamento _35 03 FUNZIONAMENTO Telecomando Sequenza di confi gurazione Lampeggia Lampeggia Lampeggia Lampeggia Diminuisce Diminuisce Aumenta Aumenta Premere il pulsante Timer/4. Weekly (Timer/Settimanale). Premere il pulsante

per impostare la modalità di pulizia. È possibile selezionare la - modalità di pulizia Auto o Repeat (Ripeti). Lampeggia Lampeggia Lampeggia Lampeggia Premere il pulsante Timer/5. Weekly (Timer/Settimanale). Il valore impostato lampeggia - e l'impostazione è completata. Una volta completate le

impostazioni, il giorno della settimana impostato lampeggia. A questo punto è possibile passare alla fase ( 2 ) e aggiungere un altro giorno della settimana. Annullamento delle impostazioni Se si preme il pulsante Start/Stop (Avvio/Arresto) mentre - si sta effettuando una programmazione settimanale, la programmazione per il giorno della settimana attualmente impostato viene annullata. Se si preme nuovamente il pulsante, l'aspirapolvere esce dalla modalità di impostazione della programmazione. Timeout Se non viene premuto alcun pulsante per 1 minuto durante - l'impostazione dell'ora, l'aspirapolvere esce automaticamente dalla modalità di programmazione. DJ68-00633F.indb 35DJ68-00633F.indb 35 2012.2.15 11:22:18 AM2012.2.15 11:22:18 AM36_ funzionamento FUNZIONI AGGIUNTIVE Uso delle funzioni aggiuntive È possibile utilizzare il robot in modo più pratico ed effi cace applicando le altre funzioni di pulizia. Le funzioni aggiuntive possono essere confi gurate solo con il telecomando.

Modalità Turbo Ogni volta che si preme il pulsante Turbo, l'icona Turbo sul display si accende e si spegne in maniera sequenziale. Turbo attivato (Modalità Turbo): La spazzola principale ruota alla massima velocità. Turbo disattivato (modalità Normale): La spazzola principale ruota a velocità normale. Modalità Dust Sensor (Sensore polvere) Ogni volta che si preme il pulsante Dust Sensor (Sensore polvere), l'icona corrispondente sul display si spegne e si accende in maniera sequenziale. Modalità Dust Sensor (Sensore polvere) attivata: In modalità di pulizia Auto, quando l'aspirapolvere rileva la presenza di polvere in una determinata area, ruota e modifi ca la propria direzione per aspirarla, quindi riprende la traiettoria precedente. In modalità Spot, Max e Manual (Manuale), quando l'aspirapolvere rileva la presenza di polvere in una determinata area, la funzione di boost continua a funzionare per alcuni secondi. Modalità Dust Sensor (Sensore polvere) disattivata: L'aspirapolvere non rileva la presenza di polvere e continua la traiettoria impostata nella modalità di pulizia selezionata. Selezione di un segnale acustico Premere il pulsante di selezione Sound (Suono) per selezionare un segnale acustico. Ogni volta che si preme questo pulsante, viene selezionata

Mute (Muto). Sound Effects (Segnali acustici): - Vengono emessi segnali acustici. Mute (Muto): - Non vengono emessi né segnali acustici né messaggi vocali. DJ68-00633F.indb 36DJ68-00633F.indb 36 2012.2.15 11:22:18 AM2012.2.15 11:22:18 AMmanutenzione _37 04 MANUTENZIONE

PULIZIA DEL ROBOT ASPIRAPOLVERE

Rispettare i metodi di pulizia e manutenzione Se l’interruttore di alimentazione è danneggiato, contattare un

tecnico dell’assistenza per evitare eventuali incidenti. Non utilizzare strumenti o dispositivi meccanici non previsti dal

produttore che potrebbero accelerare la deformazione del robot aspirapolvere. Spegnere sempre l’unità principale

mediante l'interruttore di alimentazione posto nella parte inferiore prima di pulire il robot aspirapolvere. Il robot aspirapolvere potrebbe accendersi improvvisamente e causare lesioni. Pulizia della spia del sensore e della telecamera Spegnere l’unità mediante l'interruttore di alimentazione posto nella parte inferiore prima di pulire il robot aspirapolvere. Non spruzzare acqua, diluenti, benzene o sostanze simili

direttamente sull'unità principale del robot aspirapolvere. Pulire delicatamente la spia del sensore o

la telecamera con un panno morbido. Spia sensore anteriore Spia sensore anteriore Telecamera Telecamera Spia sensore anteriore e telecamera Spia sensore di dislivello Spia sensore posteriore manutenzione strumenti e fi ltri DJ68-00633F.indb 37DJ68-00633F.indb 37 2012.2.15 11:22:18 AM2012.2.15 11:22:18 AM38_ manutenzione Pulizia della vaschetta di raccolta polvere e dei fi ltri Per prima cosa, svuotare la vaschetta di raccolta polvere prima di pulirla. Durante l'estrazione della vaschetta, prestare attenzione a non

rovesciare la polvere raccolta. Svuotare la vaschetta nei seguenti casi:

Quando nella vaschetta si è accumulata una quantità eccessiva di polvere.1. Quando la potenza di aspirazione si è ridotta.2. Quando improvvisamente la rumorosità è aumentata.3. Premere il pulsante di espulsione della vaschetta di raccolta polvere 1. (PUSH), quindi estrarre la vaschetta. Rimuovere il coperchio della vaschetta tirandolo nella direzione della 2. freccia illustrata nella fi gura. Rimuovere il fi ltro e il fi ltro a rete dalla vaschetta di 3. raccolta polvere. Pulire il fi ltro, la rete e la vaschetta di raccolta polvere.4. È possibile utilizzare acqua corrente.

Dopo la pulizia con acqua: Vaschetta di raccolta polvere: Asciugare accuratamente.1. Filtro, fi ltro a rete: Asciugare accuratamente e rimontarli.2. Reinstallare il fi ltro e il fi ltro a rete sulla vaschetta di 5. raccolta polvere. Installare il fi ltro a rete con il lato della griglia rivolto verso - il basso. Se l'orientamento non è corretto, non sarà possibile montarlo. Se la vaschetta di raccolta polvere viene montata senza fi ltro, verrà visualizzato il codice di errore C08. Assicurarsi di montare il fi ltro. Chiudere il coperchio della vaschetta di raccolta polvere e 6. reinserirla nell’unità principale. Filtro Filtro Filtro a rete Filtro a rete NOTA AVVERTENZA DJ68-00633F.indb 38DJ68-00633F.indb 38 2012.2.15 11:22:19 AM2012.2.15 11:22:19 AMmanutenzione _39 04 MANUTENZIONE

PULIZIA DEL ROBOT ASPIRAPOLVERE

Pulizia della spazzola principale Spegnere l’unità mediante l'interruttore di alimentazione posto nella parte inferiore prima di pulire il robot aspirapolvere. Dal momento che la polvere raccolta nella vaschetta potrebbe • fuoriuscire, estrarre la vaschetta di raccolta prima di pulire la spazzola. Dopo avere controllato l’eventuale presenza di corpi estranei, 1. premere il tasto di sgancio che tiene il coperchio della spazzola. Sollevare la spazzola dall'unità principale.2. Rimuovere eventuali corpi estranei quali capelli o fi lamenti avvolti 3. intorno alla spazzola mediante una spazzola per la pulizia o un aspirapolvere. AVVERTENZA DJ68-00633F.indb 39DJ68-00633F.indb 39 2012.2.15 11:22:19 AM2012.2.15 11:22:19 AM40_ manutenzione Al termine della pulizia, reinstallare la spazzola nell'unità a 4. partire dal lato opposto all'interruttore di alimentazione. Inserire il lato nelle due scanalature e far scorrere la spazzola 5. lentamente verso il basso fi no a farla scattare in posizione. Onde evitare l'ostruzione del robot aspirapolvere, prestare attenzione a non aspirare • stuzzicadenti o cotton fi oc. Se la rimozione degli oggetti è complicata, contattare il Centro di assistenza.• Poiché il robot aspira la sporcizia presente sul pavimento, è possibile che aspiri anche capelli e • altri fi lamenti. Controllare ed eventualmente pulire regolarmente la spazzola. AVVERTENZA DJ68-00633F.indb 40DJ68-00633F.indb 40 2012.2.15 11:22:20 AM2012.2.15 11:22:20 AMmanutenzione _41 04 MANUTENZIONE Pulizia delle spazzole rotative laterali per la pulizia dei bordi Spegnere l’unità mediante l'interruttore di alimentazione posto nella parte inferiore prima di pulire il robot aspirapolvere. Verifi care che le spazzola rotativa laterale non sia piegata o non 1. sia bloccata da oggetti incastrati. Indossando guanti di gomma, avvolgere la spazzola rotativa 2. laterale con un panno imbevuto d’acqua calda per circa 10 secondi quindi strofi nare. Ruotando la spazzola rotativa laterale, ripetere le procedure 3. descritte al punto 2. Se si sono incastrati capelli o fi lamenti tra la spazzola rotativa 4. laterale e l'unità principale, con un cacciavite a croce svitare ed estrarre la vite di ritenuta della spazzola. Prima di rimontare la spazzola, verifi care che il segno "L" sulla spazzola rotativa laterale per la pulizia dei bordi e il segno "L" sull'unità principale siano allineati, quindi rimontare la spazzola. (La lettera "R" è incisa sulla parte destra della spazzola rotativa laterale). Dal momento che nella spazzola rotativa si impigliano facilmente capelli e altri corpi estranei, effettuarne frequentemente la pulizia. Una quantità eccessiva di corpi estranei può danneggiare la spazzola.

NOTA DJ68-00633F.indb 41DJ68-00633F.indb 41 2012.2.15 11:22:20 AM2012.2.15 11:22:20 AM42_ manutenzione Pulizia delle ruote di guida Spegnere sempre l’unità mediante l'interruttore di alimentazione posto nella parte inferiore prima di pulire il robot. Se il robot aspirapolvere improvvisamente inizia a procedere a zig

zag, verifi care che non vi siano corpi estranei incastrati fra le ruote di guida. Durante la pulizia delle ruote di guida, posizionare un panno morbido 1. sul pavimento e capovolgere l'unità principale appoggiandola con cura. Verificare l’eventuale presenza di corpi estranei e rimuoverli con un 2. bastoncino o un paio di pinzette non appuntite. DJ68-00633F.indb 42DJ68-00633F.indb 42 2012.2.15 11:22:20 AM2012.2.15 11:22:20 AMrisoluzione dei problemi _43

Anomalia Checklist Misure correttive Il robot aspirapolvere non funziona prima della pulizia. La vaschetta di raccolta è inserita • correttamente? Montare la vaschetta di raccolta • polvere. L’interruttore di alimentazione è in • posizione On? Portare l’interruttore di • alimentazione in posizione On. È attivata la modalità di pulizia • sul display? Premere il pulsante • . (Per spegnerlo, tenere premuto il pulsante per almeno 3 secondi). Lampeggia una sola tacca del • livello di carica della batteria e sul display viene visualizzato "Lo"? Sollevare il robot aspirapolvere e • inserirlo manualmente nella base di ricarica per ricaricarlo. Il robot aspirapolvere non funziona • quando le batterie del telecomando sono scariche. Sostituire le batterie del • telecomando. (Tipo AAA) Il robot aspirapolvere ha smesso di funzionare durante la pulizia. Lampeggia una sola tacca del • livello di carica della batteria e sul display viene visualizzato "Lo"? Sollevare il robot aspirapolvere e • inserirlo manualmente nella base di ricarica per ricaricarlo. Il robot aspirapolvere si è impigliato • in qualche cavo sul pavimento? Spegnerlo mediante l'interruttore • di alimentazione e rimuovere i cavi. Il robot aspirapolvere si è fermato • di fronte a un dislivello? La ruota di guida si è sollevata. - Spegnere il robot aspirapolvere • mediante l'interruttore di alimentazione e spostarlo in un altro punto da pulire. Intorno alla ruota di guida si è • avvolto un fazzoletto? Spegnere il robot aspirapolvere • mediante l'interruttore di alimentazione e rimuovere il fazzoletto. Il robot è rimasto incastrato nella • soglia della porta? Spegnere il robot aspirapolvere • mediante l'interruttore di alimentazione e spostarlo in un altro punto da pulire. La potenza di aspirazione è debole. Controllare se la vaschetta di • raccolta polvere è piena. Arrestare il robot aspirapolvere e • svuotare la vaschetta di raccolta polvere. Controllare se la bocchetta di • aspirazione è ostruita da corpi estranei. Spegnere il robot aspirapolvere • e rimuovere i corpi estranei dalla bocchetta di aspirazione. Controllare se il fi ltro è intasato.• Pulire il fi ltro.• risoluzione dei problemi DJ68-00633F.indb 43DJ68-00633F.indb 43 2012.2.15 11:22:20 AM2012.2.15 11:22:20 AM44_ risoluzione dei problemi Anomalia Checklist Misure correttive Il robot aspirapolvere non è in grado di trovare la base di ricarica. Verifi care se la spina di • alimentazione della base di ricarica sia correttamente inserita nella presa elettrica. Rimuovere eventuali ostacoli • presenti nel raggio di un 1 m davanti e 0,5 m ai lati della base di ricarica. Se i poli di ricarica sono sporchi, • pulirli con un panno asciutto. La VIRTUAL GUARD è installata • nei pressi della base di ricarica? Spostare la VIRTUAL GUARD in • un'altra posizione in modo che il robot possa raggiungere la base di ricarica. Il robot aspirapolvere supera la VIRTUAL GUARD. Le batterie della VIRTUAL GUARD • sono esaurite? Sostituire le batterie.• (2 alcaline tipo D (LR20)) La spia che indica la modalità è • spenta? Verifi care che la VIRTUAL GUARD • sia spenta, quindi impostarla nella modalità desiderata. La durata della batteria della VIRTUAL GUARD è troppo breve. Si stanno utilizzando batterie • drycell al manganese? Sostituire le batterie con batterie • alcaline nuove. (2 alcaline tipo D (LR20)) Il robot aspirapolvere improvvisamente esegue il ciclo di pulizia in direzione diagonale. Il robot aspirapolvere potrebbe • eseguire il ciclo di pulizia in direzione diagonale nei seguenti casi: Dopo che il robot aspirapolvere è - stato caricato nella base di ricarica posizionata in un angolo. Quando il robot aspirapolvere, - dopo la pulizia di un'area, si sposta utilizzando una traiettoria più breve. Quando l'angolo con cui entra in - contatto con un ostacolo non è perpendicolare (90˚). Quando il pavimento è costituito - da piastrelle o legno. La direzione di pulizia è • determinata dalla posizione iniziale. Poiché il robot pulisce disegnando una mappa, alla fi ne coprirà l'intera area. (Funzionamento normale) Installare la base di ricarica nella direzione delle tavole di legno e avviare il ciclo di pulizia con il robot aspirapolvere inserito nella base di ricarica. DJ68-00633F.indb 44DJ68-00633F.indb 44 2012.2.15 11:22:21 AM2012.2.15 11:22:21 AMrisoluzione dei problemi _45

05 RISOLUZIONE DEI PROBLEMI

RISOLUZIONE DEI PROBLEMI MEDIANTE CODICI DI ERRORE CODICE DI ERRORE CAUSA SOLUZIONE Il robot aspirapolvere è • rimasto intrappolato o si è bloccato durante il funzionamento. Spegnere il robot mediante l'interruttore di • alimentazione posto nella parte inferiore e spostarlo in un'altra posizione. Un corpo estraneo (fi lamenti, • carta, giocattoli, ecc.) è rimasto impigliato nella spazzola principale. Spegnere l’unità premendo il tasto sul fondo • del robot e rimuovere il corpo estraneo impigliato nella spazzola principale. Un corpo estraneo (fi lamenti, • carta, giocattoli, ecc.) è rimasto impigliato nella ruota di guida sinistra. Spegnere l’unità premendo il tasto sul fondo • del robot e rimuovere il corpo estraneo impigliato nella ruota di guida sinistra. Un corpo estraneo (fi lamenti, • carta, giocattoli, ecc.) è rimasto impigliato nella ruota di guida destra. Spegnere l’unità premendo il tasto sul fondo • del robot e rimuovere il corpo estraneo impigliato nella ruota di guida destra. Verifi care il sensore paracolpi.• Spegnere premendo il pulsante nella parte • inferiore dell'unità e rimuovere l'ostacolo davanti al robot aspirapolvere o spostarlo in un altro punto. La spia del sensore Ostacoli • è sporca (polvere, macchie o altro). Spegnere l’unità premendo il tasto sul fondo • del robot e pulire la spia del sensore anteriore e posteriore usando un panno morbido. La spia del sensore di dislivello • è sporca (polvere, macchie o altro). Spegnere l’unità premendo il tasto sul fondo • del robot e pulire la spia del sensore di dislivello usando un panno morbido. La vaschetta di raccolta • polvere non è inserita. Inserire la vaschetta di raccolta polvere fi no ad • avvertire un “clic”. Un corpo estraneo (fi lamenti, • indumenti, ecc..) è rimasto intrappolato nelle spazzole rotative laterali per la pulizia dei bordi. Spegnere l’unità premendo il tasto sul fondo • del robot e rimuovere il corpo estraneo impigliato nelle spazzole. Premendo il pulsante Avvio/Arresto o l'interruttore di alimentazione, il codice di errore scompare.

DJ68-00633F.indb 45DJ68-00633F.indb 45 2012.2.15 11:22:21 AM2012.2.15 11:22:21 AM46_ specifi che del prodotto 80 mm (altezza) 80 mm (altezza) 350 mm (lunghezza) 350 mm (lunghezza) 350 mm (larghezza) 350 mm (larghezza) 275 mm (larghezza) 275 mm (larghezza) 161 mm (lunghezza) 161 mm (lunghezza) 122 mm (altezza) 122 mm (altezza) Unità principale Base di ricarica (Stazione) Classifi cazione Articolo SERIE SR895* Specifi che meccaniche Diametro 350mm Altezza 80mm Peso 3,2 kg Specifi che elettriche Tensione di corrente AC 220-240 V~, 50-60 Hz Consumo elettrico per la ricarica 40 W Consumo elettrico dell’unità principale 40 W Specifi che delle batterie 14,4 V/31,68Wh Specifi che di pulizia Tipo di ricarica Ricarica automatica/Ricarica manuale Modalità di pulizia Auto, Spot, Max, Manual, Timer, Weekly Tempo di ricarica Circa 180 minuti Durata pulizia (calcolata sulla base di pavimenti con superfi ci lisce) Circa 100 minuti Metodo di pulizia Riconoscimento forma soffi tto Tipo pulsante unità principale Touch Questo aspirapolvere è approvato per quanto segue: Direttiva sulla compatibilità elettromagnetica : 2004/108/EEC Direttiva sulla sicurezza di bassa tensione : 2006/95/EC specifi che del prodotto DJ68-00633F.indb 46DJ68-00633F.indb 46 2012.2.15 11:22:22 AM2012.2.15 11:22:22 AMOPEN SOURCE ANNOUNCEMENT Some software components of this product incorporate source code covered under the BSD. And this software is based in part on the work of the Independent JPEG Group. OpenCV :
