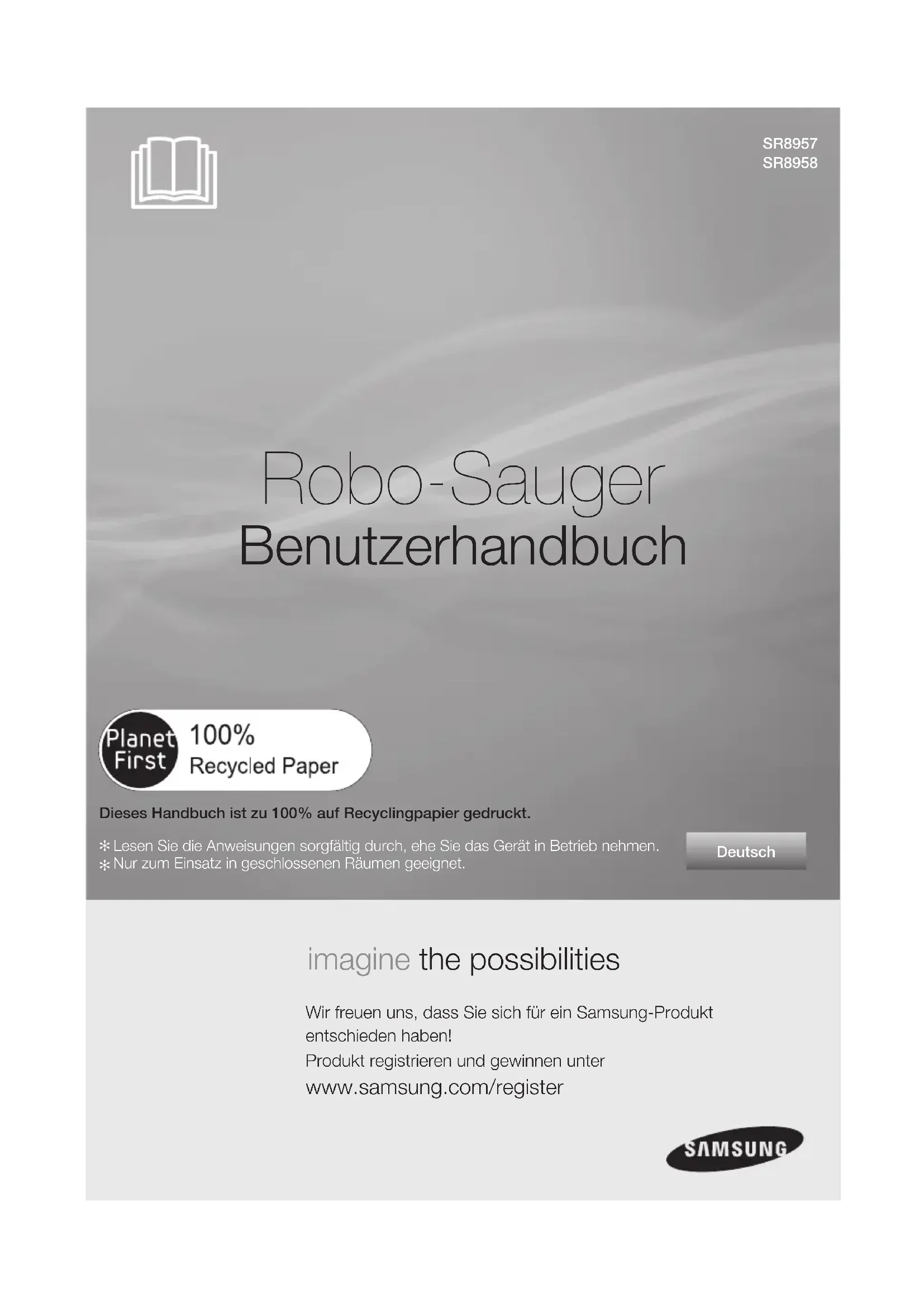

BEDIENUNGSANLEITUNG SR8957 SAMSUNG

WARNUNG Dieses Zeichen weist darauf hin, dass Lebensgefahr oder ein ernsthaftes Verletzungsrisiko besteht. VORSICHT Dieses Zeichen weist darauf hin, dass die Gefahr von Personen- oder Sachschäden besteht.

WEITERE VERWENDETE SYMBOLE

HINWEIS Dieses Zeichen weist darauf hin, dass die Gefahr von Personen- oder Sachschäden besteht. WARNUNGWARNUNG DJ68-00633F.indb 02DJ68-00633F.indb 02 2012.2.15 11:20:58 AM2012.2.15 11:20:58 AMSicherheitsinformationen _03

WICHTIGE HINWEISE ZUR SICHERHEIT

Beim Umgang mit Elektrogeräten sind einige grundlegende Vorsichtsmaßnahmen wie u.a. die folgenden zu beachten: LESEN SIE VOR DER VERWENDUNG IHRES ROBO-SAUGERS SÄMTLICHE ANWEISUNGEN GRÜNDLICH DURCH. Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht verwenden, und ehe Sie Wartungsarbeiten durchführen. So verringern Sie die Gefahr von Brand, Stromschlag oder Verletzungen: ALLGEMEIN Verwenden Sie das Gerät nur wie in diesem Handbuch beschrieben.• Verwenden Sie Ihren Robo-Sauger nicht, wenn dieser bzw. seine Ladestation beschädigt wurden.• Wenn der Robo-Sauger nicht korrekt funktioniert, heruntergefallen oder beschädigt ist, im Freien • vergessen oder in Wasser eingetaucht wurde, lassen Sie ihn von einem Kundendienstcenter zurück. Berühren Sie die Ladestation und den Robo-Sauger nicht mit nassen Händen.• Verwenden Sie ihn nur auf trockenen Flächen in Innenräumen.• Dieses Gerät darf nicht von Personen (einschließlich Kindern) bedient werden, die körperlich, • geistig oder psychisch benachteiligt sind oder über mangelnde Erfahrung und Kenntnisse verfügen, es sei denn, sie wurden unter anfänglicher Beobachtung zu ihrer Sicherheit bezüglich der Benutzung des Gerätes von einer verantwortlichen Person entsprechend unterwiesen. Kleine Kinder müssen beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät • spielen. AKKU-LADESTATION Verwenden Sie das Gerät nicht im Freien oder auf nassen Flächen.• Ziehen Sie den Stecker der Ladestation aus der Steckdose, wenn Sie diese nicht verwenden, • und ehe Sie Wartungsarbeiten durchführen. Verwenden Sie nur die vom Hersteller mitgelieferte Ladestation.• Verwenden Sie das Gerät nicht mit einem beschädigten Kabel oder Stecker.• Ziehen und tragen Sie das Gerät nicht am Kabel und verwenden Sie das Kabel nicht als • Tragegriff. Ziehen Sie das Kabel auch nicht um scharfe Ecken oder Kanten herum. Halten Sie das Kabel entfernt von beheizten Oberfl ächen. Verwenden Sie keine Verlängerungskabel oder Steckdosen mit unzureichender Leistung.• Ziehen Sie niemals am Kabel, um den Stecker aus der Steckdose zu ziehen. Um den Stecker • herauszuziehen, fassen Sie den Stecker, nicht das Kabel an. Beschädigen Sie die Akkus nicht. Diese auch nicht verbrennen, da sie bei hohen Temperaturen • explodieren. Versuchen Sie keinesfalls, die Ladestation zu öffnen. Reparaturen dürfen nur durch ein • qualifi ziertes Kundendienstcenter vorgenommen werden. Setzen Sie die Ladestation keinen hohen Temperaturen aus und lassen Sie weder Feuchtigkeit • noch Nässe in irgendeiner Form in Kontakt mit der Ladestation kommen. DJ68-00633F.indb 03DJ68-00633F.indb 03 2012.2.15 11:20:58 AM2012.2.15 11:20:58 AM04_ Sicherheitsinformationen ROBO-SAUGER Saugen Sie keine harten oder scharfen Gegenstände wie Glas, Nägel, Schrauben, Münzen usw. • auf. Verwenden Sie den Staubsauger niemals ohne Filter. Wenn Sie Wartungsarbeiten am Gerät • durchführen, stecken Sie niemals Ihre Finger oder andere Gegenstände in die Lüfterkammer, denn das Gerät könnte sich möglicherweise ungewollt einschalten. Stecken Sie keinerlei Gegenstände in die Öffnungen des Geräts. Verwenden Sie das Gerät nicht • mit versperrten Öffnungen. Halten Sie Öffnungen frei von Staub, Fusseln, Haaren und anderen Stoffen, die die Luftströmung behindern könnten. Saugen Sie keine giftigen Stoffe (Chlorbleiche, Ammoniak, Abfl ussreiniger usw.) auf.• Saugen Sie keine brennenden oder glühenden Objekte (z. B. Zigaretten, Streichhölzer oder • heiße Asche) auf. Verwenden Sie das Gerät nicht, um leicht entzündliche oder brennbare Flüssigkeiten wie Benzin • aufzusaugen, und setzen Sie es nicht an Stellen ein, wo solche Stoffe vorhanden sein könnten. Verwenden Sie den Robo-Sauger nicht in geschlossenen Räumen, wenn die Luft darin Dämpfe • von lösemittelhaltigen Farben, Lackverdünnern, Mottenschutzmitteln, brennbarem Staub oder andere explosive bzw. giftige Dämpfe enthält. Akkus und Batterien können bei extremen Einsatz- oder Temperaturbedingungen auslaufen. • Wenn diese Flüssigkeit auf die Haut kommt, waschen Sie sie sofort mit Wasser ab. Wenn die Flüssigkeit in die Augen kommt, spülen Sie diese unverzüglich und mindestens 10 Minuten lang mit sauberem Wasser. Suchen Sie medizinische Hilfe. Sicherheitsinformationen DJ68-00633F.indb 04DJ68-00633F.indb 04 2012.2.15 11:20:59 AM2012.2.15 11:20:59 AMInhalt _05 Inhalt SICHERHEITSINFORMATIONEN

06 Netzanschluss 07 Vor Inbetriebnahme 10 Beim Betrieb 11 Reinigung und Wartung GERÄTEMERKMALE

ÜBERSICHT ÜBER DAS GERÄT

15 Bestandteile des Geräts 16 Bezeichnungen der Teile

20 Inbetriebnahme des Robo-Saugers 20 Anweisungen zur Inbetriebnahme 20 Ein- und Ausschalten am Hauptschalter 21 Installieren der Ladestation 22 Laden 23 Informationen zum Akku 24 Einstellen der Uhrzeit 25 Einstellen des VIRTUAL GUARD 27 Betrieb des Robo-Saugers 27 Ein- und Ausschalten des Robo-Saugers 28 Aufl aden 29 Automatisches Saugen 30 Punktsaugen 31 MAXIMALSAUGEN 32 Manuelles Saugen 33 Startzeitvorwahl 34 Wocheneinstellung 36 Spezialfunktionen 36 Verwenden von Spezialfunktionen

WARTUNG VON ZUBEHÖR UND

37 Reinigen des Robo-Saugers 37 Hinweise zu Reinigung und Wartung 37 Reinigen der Sensorfenster und der Kamera 38 Reinigen des Staubbehälters und der Filter 39 Reinigen des Robo-Saugers 39 Reinigen der Hauptbürste 41 Reinigen der rotierenden Seitenbürsten für die Kantenreinigung 42 Reinigen der Antriebsräder FEHLERSUCHE

43 Checkliste zur Selbsthilfe 45 Fehlercodes und Fehlerbehebung TECHNISCHE DATEN

DJ68-00633F.indb 05DJ68-00633F.indb 05 2012.2.15 11:20:59 AM2012.2.15 11:20:59 AM06_ Sicherheitsinformationen NETZANSCHLUSS WARNUNG Vermeiden Sie übermäßiges Verdrehen des Kabels. Keine schweren Gegenstände auf das Kabel stellen, da dieses sonst brechen kann. Andernfalls besteht die Gefahr von Stromschlägen oder Brand. - WARNUNG Entfernen Sie Schmutz und Wasser vom Netzstecker. Andernfalls besteht die Gefahr von Stromschlägen oder Störungen - des Geräts. WARNUNG Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu ziehen, und berühren Sie den Netzstecker nicht mit nassen Händen Andernfalls besteht die Gefahr von Stromschlägen oder Brand. - WARNUNG Schließen Sie nicht mehrere Geräte an eine Steckdose an. (Lassen Sie das Kabel nicht ungeschützt auf dem Boden herumliegen.) Andernfalls besteht die Gefahr von Stromschlägen oder Brand. - WARNUNG Verwenden Sie niemals beschädigte oder lose Netzkabel, Netzstecker oder Steckdosen. Andernfalls besteht die Gefahr von Stromschlägen oder Brand. - Sicherheitsinformationen DJ68-00633F.indb 06DJ68-00633F.indb 06 2012.2.15 11:20:59 AM2012.2.15 11:20:59 AMSicherheitsinformationen _07 01 SICHERHEITSINFORMATIONEN VOR INBETRIEBNAHME VORSICHT Stellen Sie vor dem Aktivieren des Robo-Saugers sicher, dass der Staubbehälter eingesetzt ist. Wenn der Staubbehälter nicht eingesetzt wurde, kann der Robo- - Sauger nicht in Betrieb genommen werden. VORSICHT Verwenden Sie den Robo-Sauger nie in Räumen mit brennenden Gegenständen oder Stoffen wie: Räume mit Kerzen oder Schreibtischlampen auf dem Boden. - Räume mit unbeaufsichtigtem Feuer (Feuer oder Glut). - Räume, in denen sich Benzin, Alkohol, Verdünner, Aschenbecher - mit brennenden Zigaretten usw. befi nden. VORSICHT Der Robo-Sauger ist nur zum Gebrauch in privaten Haushalten bestimmt. Verwenden Sie ihn niemals in Räumlichkeiten wie: Dachböden, Kellern, Lagerhäusern, Industriegebäuden, abgelegenen, vom Hauptgebäude - entfernten Zimmern, Feuchträumen (z.B. in Badezimmern oder Waschküchen) sowie auf schmalen und hochgelegenen Flächen (z.B. auf Tischen oder Regalen). Bei Einsatz in solchen Bereichen können schwerste Schäden (Betriebsstörungen und Bruch) auftreten. VORSICHT Öffnen Sie alle Türen, damit alle Zimmer gesaugt werden. Wenn eine Tür geschlossen ist, kann der Robo-Sauger nicht in dieses Zimmer gelangen. - Um einen eventuellen Absturz des Robo-Saugers zu vermeiden, stellen Sie jedoch sicher, - dass Haustür, Terrassentür, Badezimmertür sowie andere betroffene Türen geschlossen sind. VORSICHT Verwenden Sie das Gerät niemals auf schwarzen Böden. In diesen Bereichen ist der korrekte Betrieb des Geräts nicht - gewährleistet. VORSICHT Bei Teppichen mit langen Fransen schieben Sie die Fransen unter den Teppich. Wenn Sie die Fransen nicht unter den Teppich schieben, kann - es zu schwersten Schäden am Teppich und dem Robo-Sauger selbst kommen, wenn sich die Fransen im Antriebsrad oder in der Hauptbürste verfangen. VORSICHT Wenn der Absturzsensor verunreinigt ist, kann der Robo-Sauger möglicherweise an Treppen oder Geländern herunterfallen. Dies kann Personenschäden und schwerste Beschädigungen am Gerät verursachen. Um dieses Risiko auszuschließen, installieren Sie vor gefährlichen Bereichen VIRTUAL GUARDS (Einstellung: Zaunmodus). Reinigen Sie die Sensorfenster und die Kamera. DJ68-00633F.indb 07DJ68-00633F.indb 07 2012.2.15 11:21:0 AM2012.2.15 11:21:0 AM08_ Sicherheitsinformationen VORSICHT Entfernen Sie vor dem Staubsaugen kleine Objekte oder zerbrechliche Gegenstände aus dem zu reinigenden Bereich. Vergewissern Sie sich vor dem Staubsaugen, dass keine - Gegenstände herumliegen. Vergewissern Sie sich, dass zerbrechliche Gegenstände (z.B. Gegenstände - aus Porzellan oder Glas, Blumenvasen usw.) weg gestellt wurden. Der Robo-Sauger erkennt weder Münzen, noch Ringe oder - andere Wertgegenstände wie Schmuck. VORSICHT Entfernen Sie vor dem Staubsaugen alle Gegenstände, die auf dem Boden herumliegen. Der Robo-Sauger erkennt Hindernisse in einer Entfernung von 5 cm. - Badehandtücher, Abtreter vor Badezimmern und Waschbecken, - Eingängen, Besenkammern, Netzkabel, Tischtücher oder Gürtel können sich im Antriebsrad oder in der Hauptbürste verfangen. Dadurch können Gegenstände vom Tisch fallen. VORSICHT Informieren Sie alle Familienmitglieder oder andere betroffene Personen über die Reinigungszeiten des Robo-Saugers (sofort oder später mit der Startzeitvorwahl). Der Robo-Sauger kann Kinder anfahren, sodass sie umfallen. - VORSICHT Stellen Sie sicher, dass Kinder nicht auf den Robo-Sauger treten oder sich daraufsetzen. Kinder könnten hinfallen und sich verletzen oder es könnten - schwerste Schäden am Gerät auftreten. VORSICHT Wenn ein Kind oder Haustier alleine zu Hause ist, vergessen Sie nicht, den Robo-Sauger über den Hauptschalter auszuschalten. Der Robo-Sauger könnte ihre Aufmerksamkeit erregen. - Wenn das rotierende Rad oder die rotierende Bürste Finger, Füße, Kleidung - oder Haare berührt bzw. einfängt, kann dies zu Verletzungen führen. Wenn ein Kind oder ein Haustier im Weg des Robo-Saugers steht, - kann es als Hindernis identifi ziert werden, und der entsprechende Bereich wird möglicherweise nicht gereinigt. Durch Ausschalten des Geräts am Hauptschalter wird, wird die - Stromversorgung getrennt und sämtliche Funktionen werden deaktiviert. VORSICHT Wenn Sie die Ladestation installieren, lassen Sie das Netzkabel nicht ungeschützt auf dem Boden herumliegen. Wenn der Robo-Sauger automatisch aufgeladen wird und an der - Ladestation vorbeifährt, kann es passieren, dass er das Netzkabel mit sich schleift. VORSICHT Lassen Sie das Netzkabel des Ladegeräts immer in der Steckdose. Obwohl der Robo-Sauger eine Selbstladefunktion besitzt, kann - sein Akku nicht automatisch geladen werden, wenn das Netzkabel der Ladestation nicht mit der Steckdose verbunden ist. DJ68-00633F.indb 08DJ68-00633F.indb 08 2012.2.15 11:21:1 AM2012.2.15 11:21:1 AMSicherheitsinformationen _09 01 SICHERHEITSINFORMATIONEN VORSICHT Stellen Sie das Ladegerät an einer Stelle auf, die für den Robo- Sauger gut zugänglich ist. Wenn das Ladegerät in einer Ecke aufgestellt wird, kann - dies zusätzliches Manövrieren erforderlich machen und den automatischen Ladevorgang stören. VORSICHT Gegenstände vor dem Ladegerät verhindern, dass der Robo- Sauger automatisch geladen wird. Halten Sie diesen Bereich frei. - ungefähr 0,5 m ungefähr 0,5 m ungefähr 0,5 m ungefähr 0,5 m ungefähr 1m ungefähr 1m WARNUNG Im Bereich der Ladestation, d.h. 0,5 m seitlich und 1 m nach vorn dürfen sich keinerlei Hindernisse oder Absätze befi nden. ungefähr 0,5 m ungefähr 0,5 m ungefähr 0,5 m ungefähr 0,5 m ungefähr 1m ungefähr 1m WARNUNG Schließen Sie die Ladekontakte nicht mit Metallobjekten wie Drähten, Schraubendrehern usw. kurz. Dies führt zu schwersten Schäden an der Ladestation. - WARNUNG Vergewissern Sie sich, dass sich keinerlei Flüssigkeitsreste auf der Ladestation befi nden. Andernfalls besteht die Gefahr von Stromschlägen oder Brand. - WARNUNG Vergewissern Sie sich, dass der Robo-Sauger nicht über Flüssigkeiten (z. B. Wasser, Öl oder Tierurin) fährt und diese womöglich aufsaugt. Dies kann zu schwersten Schäden am Gerät führen. - Die Flüssigkeiten können sich über die Räder ausbreiten und so zu - weiteren Verunreinigungen führen. WARNUNG Verwenden Sie den Sauger nie für andere Zwecke. Dies kann zu schweren Schäden an der Ladestation führen oder Brände verursachen. - WARNUNG Installieren Sie die Ladestation niemals auf schwarzen Böden. Ist die Ladestation auf einem dunklen Boden installiert, hat der Robo-Sauger - Schwierigkeiten, zur Ladestation zurückzufi nden. DJ68-00633F.indb 09DJ68-00633F.indb 09 2012.2.15 11:21:1 AM2012.2.15 11:21:1 AM10_ Sicherheitsinformationen BEIM BETRIEB VORSICHT Sie können den Robo-Sauger nicht auf hochfl origen Teppichen einsetzen. Es kann zu Beschädigungen am Robo-Sauger kommen. - Dies kann zu Schäden am Teppich führen. - VORSICHT Verwenden Sie den Robo-Sauger nicht auf Tischen oder anderen hochliegenden Bereichen. Dies kann zu Schäden am Gerät führen, wenn es während des - Betriebes herunterfällt. VORSICHT Der Robo-Sauger kann im Betrieb gegen bestimmte Möbel (z.B. Stuhlbeine, Tischbeine, dünne und lange Möbel usw.) stoßen. Für schnellere und bessere Säuberung stellen Sie Stühle auf den - Tisch. VORSICHT Stellen Sie keine Gegenstände auf den Robo-Sauger. Andernfalls besteht die Möglichkeit von Störungen. - VORSICHT Entfernen Sie große Papierstücke und Plastiktüten beim Saugen sofort aus dem Robo-Sauger. Wenn Sie das Gerät über einen längeren Zeitraum hinweg mit - verstopftem Lufteinlass verwenden, kann es zu schwersten Schäden am Gerät kommen. WARNUNG Wenn am Robo-Sauger ungewöhnliche Geräusche, Geruch oder Rauch auftreten, schalten Sie das Gerät sofort über den Hauptschalter aus und rufen Sie das Kundendienstzentrum an. DJ68-00633F.indb 10DJ68-00633F.indb 10 2012.2.15 11:21:2 AM2012.2.15 11:21:2 AMSicherheitsinformationen _11 01 SICHERHEITSINFORMATIONEN VORSICHT Tragen Sie den Robo-Sauger niemals am Griff des Staubbehälters. Dabei kann der Staubbehälter herausgezogen werden, was - Verletzungen oder schwerste Schäden am Gerät zur Folge haben kann. HINWEIS Möglicherweise kann der Robo-Sauger seinen Betrieb nicht fortsetzen, wenn er an Türschwellen hängen bleibt. Um weiter zu saugen, schalten Sie den Robo-Sauger über den - Hauptschalter aus und wieder ein, nachdem Sie ihn an eine Stelle gebracht haben, wo er sich wieder bewegen und saugen kann. HINWEIS Der Robo-Sauger kann schwer erreichbare Stellen nicht zu 100% reinigen (z.B. Ecken und Flächen zwischen Sofa und Wand). Reinigen Sie diese Stellen bitte gelegentlich selbst. - HINWEIS Staubansammlungen, die sich beim Saugen gebildet haben, können nach dem Saugen zurückbleiben, wenn der Robo-Sauger es nicht schafft, sie aufzusaugen. Entfernen Sie den Staub in diesem Fall mit einem anderen Reinigungsgerät. -

REINIGUNG UND WARTUNG

VORSICHT Wenn Sie das Gerät reinigen, dürfen Sie kein Wasser direkt auf die Außenfl ächen sprühen oder es mit Chemikalien wie Reinigungsbenzin, Verdünner oder Alkohol abwischen. Dies kann zu schwersten Schäden am Gerät führen. - VORSICHT Das Gerät darf ausschließlich von qualifi zierten Servicetechnikern auseinander genommen oder zusammengebaut werden. Andernfalls kann es zu schwersten Schäden am Gerät kommen. - WARNUNG Entfernen Sie regelmäßig Verschmutzungen, die sich auf dem Hindernis- bzw. Absturzsensor angesammelt haben. Auf den Sensoren angesammelter Schmutz bewirkt ungenaue - Messungen der Sensoren. Absturzsensor Absturzsensor Hindernissensor Hindernissensor DJ68-00633F.indb 11DJ68-00633F.indb 11 2012.2.15 11:21:2 AM2012.2.15 11:21:2 AM12_ Sicherheitsinformationen WARNUNG Zum Entfernen von Fremdstoffen schalten Sie zuerst das Gerät über den Hauptschalter aus, dann können Sie Fremdstoffe mit der Reinigungsbürste entfernen. Andernfalls schaltet sich das Gerät möglicherweise unerwartet ein, - was zu Verletzungen oder schwersten Schäden am Gerät führen kann. Seitenbürste für Seitenbürste für Kanten Kanten Hauptbürste Hauptbürste WARNUNG Wenn das Netzkabel beschädigt ist, lassen Sie es durch einen qualifi zierten Servicetechniker in einem Kundendienstcenter ersetzen. Andernfalls besteht die Gefahr von Stromschlägen oder Brand. - WARNUNG Vergewissern Sie sich vor dem Reinigen der Ladestation zu Ihrer Sicherheit, dass das Netzkabel aus der Steckdose gezogen ist. WARNUNG Wenden Sie sich an ein Kundendienstcenter von Samsung Electronics, um den Akku ersetzen zu lassen. Werden keine Originalakkus verwendet, kommt es zu - Gerätestörungen. DJ68-00633F.indb 12DJ68-00633F.indb 12 2012.2.15 11:21:3 AM2012.2.15 11:21:3 AMGerätemerkmale _13

MEHR BEQUEMLICHKEIT DURCH DIE VIRTUAL GUARD-FUNKTION

Sie können den Betrieb des Robo-Saugers mit einem elektronischen Zaun (virtuelle Wand oder) auf einen bestimmten Bereich beschränken. Was ist die Deckenerkennungsfunktion • (Visionary mapping plus™)? Diese Funktion erkennt die Form der Decke mit Hilfe einer an der Geräteoberseite eingebauten Kamera. Diese bestimmt den zu reinigenden Bereich und den besten Weg, um jeden Bodenbereich zu reinigen.

GRÜNDLICHE ECKENREINIGUNG

Da der Robo-Sauger den Boden in einer bestimmten Folge ( ) entsprechend einem von der Deckenerkennungsfunktion vorgegebenen Bewegungsmuster reinigt, wird jede Ecke erreicht. VERSCHIEDENE REINIGUNGSMODI Es gibt verschiedene Reinigungsmodi, die all Ihren Anforderungen entsprechen.

Ungefähr 1,5 m Ungefähr 1,5 m Ungefähr 1,5 m Ungefähr 1,5 m

Automatikbetrieb:1. Reinigt alle Zimmer automatisch. Punktsaugen:2. Reinigt einen abgegrenzten Bereich intensiv. Diese Betriebsart kann verwendet werden, um z.B. Brot- oder Kekskrümel zu entfernen. Maximalmodus:3. Das Gerät läuft solange, bis der Akku fast leer ist. Manuelles Saugen:4. Sie können den Boden auch manuell reinigen, indem Sie den Robo- Sauger mit einer Fernbedienung lenken. Turbomodus:5. In diesem Modus läuft die Hauptbürste mit maximaler Drehzahl und sorgt so für eine besonders intensive Reinigung (mit der Fernbedienung einstellbar). Betrieb mit Staubsensor:6. Wenn Staub in den Robo-Sauger gelangt, beginnt das Gerät mit einer gründlichen Reinigung der unmittelbaren Umgebung. (Dies kann über die Fernbedienung eingestellt werden.) Startzeitvorwahl:7. Zur angegebenen Zeit reinigt der Robo-Sauger den Boden. Wöchentliche Reinigung:8. Der Robo-Sauger reinigt den Boden einmal wöchentlich an einem vorgegebenen Tag. Gerätemerkmale DJ68-00633F.indb 13DJ68-00633F.indb 13 2012.2.15 11:21:3 AM2012.2.15 11:21:3 AM14_ Gerätemerkmale AUTOMATIKBETRIEB Wenn der Akku schwach ist, wird der Robo-Sauger automatisch zur Ladestation geführt, damit er automatisch geladen werden kann.

ROTIERENDE SEITENBÜRSTEN

Die rotierenden Seitenbürsten entfernen Staub von Rändern und Kanten

ÜBERQUERUNG VON TÜRSCHWELLEN

ungefähr 1cm ungefähr 1cm Treppenförmig Treppenförmig Vertikal Vertikal Das innovative Fahrsystem des Robo-Saugers macht es möglich, dass er Türschwellen bis zu einer Höhe von etwa 1cm überquert und die Zimmer dahinter reinigt. Je nach Form der Türschwelle kann es vorkommen, dass der Robo-Sauger eine 1 cm hohe Schwelle nicht überqueren kann. KOLLISIONSSCHUTZ Trifft der Robo-Sauger beim Saugen auf Hindernisse, kann das Gerät mit Hilfe der Hindernissensoren diese umgehen, um den Saugvorgang fortzusetzen. (Dabei kann es vorkommen, dass dünne, schmale Hindernisse nicht erkannt werden.) STURZSICHERUNG Die 3 Absturzsensoren erkennen abwärts führende Stufen oder die Schwelle der Haustür und verhindern so, dass der Robo- Sauger hinunterfällt. SICHERHEITSVORRICHTUNG Stopp Stopp Wenn der Robo-Sauger im Betrieb hochgehoben wird, hält ein Sensor automatisch die Antriebsräder, die Hauptbürste, den Saugmotor und die rotierenden Seitenbürsten an. DJ68-00633F.indb 14DJ68-00633F.indb 14 2012.2.15 11:21:4 AM2012.2.15 11:21:4 AMÜbersicht _15 02 ÜBERSICHT

(Batterien Typ AAA) (Batterien Typ AAA) Benutzerhandbuch / 2 Batterien VIRTUAL GUARD Ersatzfi lter Reinigungsbürste Kurzanleitung Übersicht über das Gerät Robo-Sauger

BEZEICHNUNGEN DER TEILE

Vorderseite Unterseite Seite Sauger

Virtual GUARD- Virtual GUARD- Sensor Sensor Freigabeschalter für Freigabeschalter für Staubbehälter Staubbehälter Kamera Kamera Hindernissensor Hindernissensor Freigabeschalter für Freigabeschalter für Staubbehälter Staubbehälter Staubbehälter Staubbehälter Antriebsrad Antriebsrad Hauptschalter Hauptschalter Hauptbürste Hauptbürste Hauptbürstenabdeckung Hauptbürstenabdeckung Akkufachabdeckung Akkufachabdeckung Antriebsrad Antriebsrad Fernbedienungssensor Fernbedienungssensor Hindernissensor Hindernissensor Absturzsensor Absturzsensor Fernbedienungssensor Fernbedienungssensor Rotierende Rotierende Seitenbürste Seitenbürste Absturzsensor Absturzsensor Ladekontakt Ladekontakt Rolle Rolle Absturzsensor Absturzsensor Ladekontakt Ladekontakt Absturzsensor Absturzsensor Anzeige Anzeige DJ68-00633F.indb 16DJ68-00633F.indb 16 2012.2.15 11:21:10 AM2012.2.15 11:21:10 AMÜbersicht _17 02 ÜBERSICHT VIRTUAL GUARD

Abstandserkennungssensor Abstandserkennungssensor Modusanzeige Modusanzeige Modus-/Netztaste Modus-/Netztaste Erkennungssensor für Robo-Sauger Erkennungssensor für Robo-Sauger Batterien einsetzen

Batterien sind nicht im Lieferumfang enthalten. Sie müssen zusätzlich erworben werden. Setzen Sie vor Gebrauch Alkali-Batterien (Typ D) ein.

Drücken Sie auf die Verriegelungslasche und heben Sie die Abdeckung des VIRTUAL GUARD an. Setzen Sie die Batterien wie in der Abbildung oben gezeigt in den VIRTUAL GUARD ein. (Wenn die Batterien mit falscher Polung eingesetzt werden, arbeitet der VIRTUAL GUARD nicht.) Nachdem Sie die eine Seite der Abdeckung in den Schlitz eingesetzt haben, drücken Sie am anderen Ende der Abdeckung, bis diese hörbar einrastet. Technische Daten: Alkali-Batterien Typ D (LR20)

Netzlampe Netzlampe (rot) (rot) Kabelaufrollsystem Kabelaufrollsystem Vorderseite Rückseite Ladelampe (grün) Ladelampe (grün) Ladekontakte Ladekontakte DJ68-00633F.indb 17DJ68-00633F.indb 17 2012.2.15 11:21:12 AM2012.2.15 11:21:12 AM18_ Übersicht Fernbedienung

Einsetzen der Batterien für die Fernbedienung

Die Fernbedienung wird beim Kauf ohne Batterien geliefert. Setzen Sie vor Gebrauch Alkali-Batterien (Typ AAA) ein.

Nehmen Sie die Abdeckung des Batteriefachs an der Rückseite der Fernbedienung ab, dazu die Verriegelungslasche herunterdrücken. Setzen Sie die Batterien wie in der nachfolgenden Abbildung gezeigt in die Fernbedienung ein. (Wenn die Batterien mit falscher Polung eingesetzt werden, funktioniert die Fernbedienung nicht.) Nachdem Sie die eine Seite der Abdeckung in den Schlitz eingesetzt haben, drücken Sie am anderen Ende der Abdeckung, bis diese hörbar einrastet. Technische Daten: Alkali-Batterien Typ AAA

Ein/Aus Ein/Aus Aufl aden Aufl aden Maximalmodus Maximalmodus Punktmodus Punktmodus Start/Stopp Start/Stopp Staubsensor Staubsensor Sound-Effekte Sound-Effekte Uhr Uhr Zeitvorwahl/ Zeitvorwahl/ Wöchentlich Wöchentlich Automatikmodus Automatikmodus Richtungstasten Richtungstasten (Rückwärtsbewegungen (Rückwärtsbewegungen werden nicht ausgeführt.) werden nicht ausgeführt.) Manueller Manueller Modus Modus Turbomodus Turbomodus DJ68-00633F.indb 18DJ68-00633F.indb 18 2012.2.15 11:21:14 AM2012.2.15 11:21:14 AMÜbersicht _19 02 ÜBERSICHT ANZEIGE Ziffernanzeige1. Zeigt den Timer, den Fortschritt und eventuelle Fehlercodes mit Hilfe von Ziffern, Buchstaben - und Symbolen an. Wocheneinstellung2. Wenn Sie eine wöchentliche Reinigung für einen bestimmten Tag zu einer bestimmten Uhrzeit - programmiert haben, wird hier das Symbol für den entsprechenden Wochentag angezeigt. Ladesymbolanzeige3. Ladevorgang: Zeigt den Ladefortschritt in 3 Phasen an. - Bei Betrieb: Zeigt den Ladestand des Akkus an. Der Ladestand wird im Betrieb allmählich - immer niedriger angezeigt. (Wenn der Akku vollständig entladen ist, blinkt eine Stufe und zeigt mit „Lo“ an, dass nachgeladen werden muss.) Startzeitvorwahl4. Wenn nach Zeitplan gesaugt werden soll, leuchtet das Symbol für die Startzeitvorwahl. - Betrieb mit Staubsensor5. Dieses Symbol leuchtet, wenn Betrieb mit Staubsensor ausgewählt wurde. - Turbomodus6. Dieses Symbol leuchtet, wenn Turbobetrieb ausgewählt wurde. - Anzeige des Reinigungsmodus7. Bei jedem Drücken der Taste für den Reinigungsmodus wird der entsprechende Modus angezeigt. - Automatikbetrieb:(A) Dieses Symbol leuchtet, wenn Automatikbetrieb ausgewählt wurde. Punktsaugen:(B) Dieses Symbol leuchtet, wenn Punktsaugen ausgewählt wurde. Maximalmodus:(C) Dieses Symbol leuchtet, wenn der Maximalmodus ausgewählt wurde. TASTENBEREICH Reinigungsmodus8. Drücken Sie diese Taste, um einen Reinigungsmodus auszuwählen. Nachdem Sie einen - Reinigungsmodus gewählt haben, drücken Sie die Taste ( ), um mit dem Saugen zu beginnen. Start/Stopp9. Drücken Sie diese Taste, um den Saugbetrieb zu starten oder zu beenden. - Aufl aden10. Wenn Sie diese Taste drücken, wird das Symbol „Aufl aden“ eingeschaltet, und der Robo- - Sauger kehrt zur Ladestation zurück, um seinen Akku aufzuladen. Anzeige

Anweisungen zur Inbetriebnahme Ein- und Ausschalten des Geräts1. Um den Robo-Sauger zu verwenden, müssen Sie das Gerät am Hauptschalter an der Geräteunterseite einschalten. Installieren der Ladestation2. Um den Robo-Sauger aufzuladen, müssen Sie zuerst die Ladestation installieren. Der Akku ist beim Kauf nicht geladen und sollte vor dem ersten Gebrauch vollständig geladen werden. Laden des Akkus3. Der Akku muss vor dem ersten Gebrauch des Robo-Saugers vollständig geladen werden. Einstellen der Uhrzeit4. Sie müssen die Zeit einstellen, wenn Sie nach Plan (Startzeitvorwahl) oder täglich saugen möchten. Einstellen des VIRTUAL GUARD5. Sie können den Betrieb des Robo-Saugers mit dem Zaunmodus (virtuelle Wand) auf einen bestimmten Bereich beschränken. Ein- und Ausschalten am Hauptschalter Um den Robo-Sauger zu verwenden, müssen Sie das Gerät mit dem Hauptschalter einschalten. Wenn das Gerät über den Hauptschalter abgeschaltet wird, werden dabei alle Einstellungen mit Ausnahme der Uhrzeiteinstellung und wöchentlichen Zeitvorgabe zurückgesetzt. Heben Sie den Robo-Sauger an und schalten Sie den 1. Hauptschalter ein. Stellen Sie sicher, dass dabei keine anderen Tasten gedrückt werden. Wenn dabei die Symbole nicht aufl euchten, bedeutet dies, dass - der Akku des Geräts leer ist. Um den Robo-Sauger in diesem Fall zu verwenden, müssen Sie das Gerät am Hauptschalter einschalten und es dann an die Ladestation andocken. Die am Gerät konfi gurierte Uhrzeit kann von der tatsächlichen - Uhrzeit abweichen. Berichtigen Sie gegebenenfalls die Uhrzeiteinstellung. Wenn das Gerät über den Hauptschalter ausgeschaltet ist, wird der Robo-Sauger nicht geladen, selbst wenn er an die Ladestation angedockt ist. Betrieb des Geräts VORSICHT DJ68-00633F.indb 20DJ68-00633F.indb 20 2012.2.15 11:21:16 AM2012.2.15 11:21:16 AMBetrieb _21 03 BETRIEB Installieren der Ladestation Stellen Sie das Ladegerät auf einer ebenen Fläche auf.1. Im Bereich der Ladestation, d.h. 0,5 m seitlich und 1 m nach 2. vorn dürfen sich keinerlei Hindernisse oder Absätze befi nden. Stellen Sie die Ladestation an einer Stelle auf, die für den Robo-3. Sauger gut zugänglich ist. Verlegen Sie das Netzkabel an der Wand entlang.4. Bei Holzfußböden stellen Sie die Ladestation in Richtung der 5. Holzmaserung auf. HINWEIS Lassen Sie den Netzstecker der Ladestation immer in der Steckdose. Wenn die Ladestation nicht mit Strom versorgt wird, - kann der Robo-Sauger die Ladestation nicht fi nden und demnach auch nicht automatisch aufgeladen werden. Wenn der Robo-Sauger von der Ladestation getrennt - wird, wird der Akku automatisch entladen. Netzanzeige Netzanzeige Ladeanzeige Ladeanzeige ungefähr 1m ungefähr 1m ungefähr 0,5 m ungefähr 0,5 m ungefähr 0,5 m ungefähr 0,5 m DJ68-00633F.indb 21DJ68-00633F.indb 21 2012.2.15 11:21:17 AM2012.2.15 11:21:17 AM22_ Betrieb Laden Wenn Sie das Gerät erwerben, ist der Akku vollständig entladen, und Sie müssen den Robo-Sauger manuell aufl aden. Schalten Sie die Stromversorgung am Hauptschalter an der Geräteunterseite ein. Nachdem Sie die Ladekontakte an Gerät und 1. Ladestation aufeinander ausgerichtet haben, schieben Sie das Gerät in Position, bis das Ladesignal ertönt. Die Ladeanzeige blinkt grün. - Überprüfen Sie den Ladestand des Robo-Saugers.2. Wenn das Laden beginnt, werden am Display nacheinander das - Ladesymbol und „ ” angezeigt. Wenn das Laden beendet ist, werden am Display nacheinander - das Ladesymbol und „FULL“ angezeigt. Blinkt Blinkt Blinkt Blinkt Wenn die Anzeige für den Ladestand beim Saugen blinkt,

schaltet das Gerät automatisch den Saugvorgang ab und dockt zum Aufl aden an die Ladestation an. Beginnt der Robo-Sauger den Saugvorgang nicht direkt

an der Ladestation und fi ndet die Ladestation während des Betriebs nicht, schaltet das Gerät dort ab, wo es mit dem Saugen begonnen hat. Wenn die Anzeige für den Ladestand beim Saugen blinkt

und „Lo” angezeigt wird, kann der Robo-Sauger nicht mehr über die Fernbedienung oder die Geräte-Tasten angesteuert werden. Tragen Sie den Robo-Sauger in diesem Fall zur Ladestation zurück, um den Akku aufzuladen. (Dies passiert,wenn der Akku vollständig entladen ist.) <Ladesymbolanzeige> <Ladesymbolanzeige> Laden Laden beendet beendet Laden Laden Aufl aden Aufl aden erforderlich erforderlich Laden Laden Vollständig Vollständig geladen geladen Netzanzeige Netzanzeige Ladeanzeige Ladeanzeige Netzanzeige Netzanzeige Ladeanzeige Ladeanzeige DJ68-00633F.indb 22DJ68-00633F.indb 22 2012.2.15 11:21:17 AM2012.2.15 11:21:17 AMBetrieb _23 03 BETRIEB HINWEISE Wenn Sie den Akku nach dem Kauf des Geräts erstmals laden, dauert es etwa 180 Minuten, • den Akku vollständig aufzuladen; die Ladung reicht für etwa 100 Minuten Betriebszeit. Die Ladezeit kann zunehmen, wenn Sie den Akku in überhitztem Zustand aufl aden.• Maßnahmen bei Störungen des Ladebetriebs• Wenn der Robo-Sauger nicht automatisch geladen werden kann, überprüfen Sie Folgendes: Schalten Sie die Stromversorgung am Hauptschalter an der Geräteunterseite aus - und wieder ein. Trennen Sie den Netzstecker der Ladestation kurzzeitig vom Stromnetz. - Kontrollieren Sie, ob am Ladeanschluss Fremdstoffe vorhanden sind und wischen Sie - die Ladekontakte am Sauger und an der Ladestation mit einem trockenen Tuch ab. Prüfen Sie, ob es in der Nähe der Ladestation Objekte gibt, die als starke Refl ektoren - wirken können. Wenn Sie den Robo-Sauger von der Ladestation trennen, entlädt er sich allmählich.• Laden Sie den Robo-Sauger mit der Ladestation, sofern dies möglich ist. (Wenn der - Robo-Sauger längere Zeit nicht benutzt wird, schalten Sie die Stromversorgung des Robo-Saugers am Hauptschalter an der Geräteunterseite aus und ziehen Sie das Netzkabel der Ladestation aus der Steckdose, um beide Geräte einzulagern.) Informationen zum Akku Der Robo-Sauger wird über einen umweltfreundlichen Lithium-Ionen-Akku (Li-ion) mit Strom

versorgt. Der Überladungsschutz garantiert eine lange Lebensdauer. Die Garantiezeit für den Akku beläuft sich auf 6

Monate ab dem Kaufdatum. Bevor Sie einen neuen Akku kaufen, fragen Sie das

Kundendienstcenter nach dem Echtheitssymbol (

und nach der Modellnummer. Dieser Akku ist nur für Samsung Robo-Sauger bestimmt. Es ist strikt verboten, ihn für andere - Geräte oder andere Zwecke zu verwenden. Bauen Sie den Akku nicht auseinander und manipulieren Sie ihn nicht. - Laden Sie ihn nur an gut belüfteten Stellen auf. - Werfen Sie den Akku nicht ins Feuer und erhitzen Sie ihn nicht. - Verbinden Sie die Pole (+) oder (-) des Akkus nicht mit Metallgegenständen. - Bewahren Sie Akkus in Innenbereichen auf (0 °C bis 40 °C). - Bevor Sie dieses Gerät entsorgen, entsorgen Sie den Akku in umweltfreundlicher Weise. - Entsorgen Sie den Akku nicht zusammen mit Ihrem normalen Haushaltsmüll. - Befolgen Sie beim Entsorgen alter Akkus stets alle in Ihrem Land geltenden gesetzlichen - Bestimmungen. Wenn der Akku defekt ist, nehmen Sie ihn nicht auseinander. Wenden Sie sich an Ihr

nächstgelegenes Kundendienstcenter. Verlängerte Aufl adezeiten und kürzere Nutzungsdauer sind Zeichen für das nahende Ende der

Lebensdauer des Akkus. Wenden Sie sich an das Kundendienstcenter, um den Akku zu ersetzen. Der in dieses Gerät eingebaute Akku kann vom Benutzer nicht ausgetauscht werden. Informationen zum Austausch erhalten Sie bei Ihrem Dienstleister. DJ68-00633F.indb 23DJ68-00633F.indb 23 2012.2.15 11:21:18 AM2012.2.15 11:21:18 AM24_ Betrieb Einstellen der Uhrzeit An der Uhr wird die aktuelle Uhrzeit angezeigt. Sie können die Uhrzeit wie folgt einstellen. Die Uhrzeiteinstellung kann nur über die Fernbedienung vorgenommen werden.

Fernbedienung Konfi guration Blinkt Blinkt Drücken Sie die Taste Clock.1. Die aktuelle Uhrzeit wird - angezeigt. Blinkt Blinkt Weniger Weniger Mehr Mehr Drücken Sie die Taste Clock. 2. Die Anzeige für den - Wochentag blinkt. Drücken Sie die Taste

, um den Wochentag einzustellen. Blinkt Blinkt Weniger Weniger Mehr Mehr Drücken Sie die Taste Clock. 3. Drücken Sie die Taste

, um die Stunden der Uhrzeit einzustellen. Blinkt Blinkt Weniger Weniger Mehr Mehr Drücken Sie die Taste Clock. 4. Drücken Sie die Taste

, um die Minuten der Uhrzeit einzustellen. Blinkt Blinkt Drücken Sie die Taste Clock.5. Die eingestellte Uhrzeit blinkt, - damit ist die Uhrzeiteinstellung beendet. Einstellungen löschen Drücken Sie die Taste Start/Stop, um die Einstellungen zu - löschen und die Uhrzeiteinstellung abzubrechen. Fernbedienung Wenn während der Uhrzeiteinstellung 1 Minute lang keine - Taste gedrückt wird, bricht das Gerät automatisch diesen Einstellungsmodus ab. DJ68-00633F.indb 24DJ68-00633F.indb 24 2012.2.15 11:21:19 AM2012.2.15 11:21:19 AMBetrieb _25 03 BETRIEB Einstellen des VIRTUAL GUARD Sie können den Betrieb des Robo-Saugers mit dem Zaunmodus (virtuelle Wand) auf einen bestimmten Bereich beschränken. Bedienung der Tasten Modusanzeige1. Zaunmodus (virtuelle Wand): Die rote Anzeige blinkt. - Aus: Die Anzeige leuchtet nicht mehr. - Einstellen des Modus2. Bei jedem Drücken der Modus-/Netztaste schaltet das - Gerät zwischen dem Zaunmodus (virtuelle Wand) und dem Ausschaltmodus (Strom aus) um. Der Abstand zur virtuellen Wand beträgt mindestens

2,5 m und kann je nach Umgebungsbedingungen und Saugerbewegungen variieren. Einstellen eines Zaunes (virtuelle Wand) Der VIRTUAL GUARD schafft eine unsichtbare Barriere, die der Robo-Sauger nicht überqueren kann, z. B. vor Blumentöpfen, Möbeln, der Haustür usw. Wählen Sie mit der Modus-/Netztaste den Zaunmodus 1. (virtuelle Wand). Die Modusanzeige blinkt rot. - Installieren Sie den VIRTUAL GUARD vor der Fläche, 2. zu der Sie dem Robo-Sauger den Zugang sperren möchten. Installieren Sie den VIRTUAL GUARD, damit der Abstandserkennungssensor eine unsichtbare - Barriere schafft, die der Robo-Sauger nicht überqueren kann. Modus-/ Modus-/ Netztaste Netztaste Erkennungssensor Erkennungssensor für Robo-Sauger für Robo-Sauger Modus- Modus- anzeige anzeige Abstandserkennungssensor Abstandserkennungssensor Ein Zaun (virtuelle Wand) wird Ein Zaun (virtuelle Wand) wird gebildet. gebildet. Abstands Abstands erkennungs- erkennungs- sensor sensor DJ68-00633F.indb 25DJ68-00633F.indb 25 2012.2.15 11:21:19 AM2012.2.15 11:21:19 AM26_ Betrieb Informationen zum IrDA-Sensor Die Übertragung der Infrarotsignale ist im Freien • oder bei Vorhandensein von Halogenlampen störungsanfällig. Der Robo-Sauger verwendet 3 Arten von • Infrarotgeräten, die möglicherweise vor einem anderen Gerät mit einer höheren Priorität nicht funktionieren. Beim Steuern des Robo-Saugers mit der • Fernbedienung kann es vorkommen, dass der Robo-Sauger den virtuellen Zaun des VIRTUAL GUARD überquert oder gegen ein Hindernis fährt, weil das Fernbedienungssignal eine höhere Priorität als das Signal des VIRTUAL GUARD hat. Wenn Sie den Robo-Sauger in einem kleinen Raum oder auf kurze Distanz steuern, kann es • aufgrund von Interferenzen der Infrarotsignale zu Störungen kommen. Installieren Sie den VIRTUAL GUARD nicht in der Nähe der Ladestation, da der automatische • Ladevorgang unterbrochen werden kann, wenn der VIRTUAL GUARD sich nahe bei der Ladestation befi ndet. Wenn Sie mehrere Robo-Sauger gleichzeitig verwenden, kann es aufgrund von Interferenzen • der Infrarotsignale zu Störungen kommen. VORSICHT

Ein- und Ausschalten des Robo-Saugers Sie können alle Funktionen des Robo-Saugers aktivieren bzw. deaktivieren. Die Funktionen des Robo-Saugers sind verfügbar, nachdem

das Gerät mit dem Hauptschalter eingeschaltet wurde. Ist der Robo-Sauger in Betrieb, drücken Sie die Taste (

um den Betrieb zu unterbrechen und eine Funktion zu wählen. Ein- und Ausschalten des Geräts Einschalten des Geräts Robo-Sauger: Drücken Sie die Taste ( -

Ausschalten des Geräts Fernbedienung: Drücken Sie die Taste Power. - Robo-Sauger: Halten Sie die Taste ( - ) 3 Sekunden lang gedrückt. Wenn innerhalb von 1 Minute nach dem Einschalten am Hauptschalter

keine Taste gedrückt wird, schaltet sich das Gerät automatisch ab, um ein Entladen des Akkus zu vermeiden. Zum erneuten Einschalten halten Sie die Taste Start/Stop am Gerät oder auf der Fernbedienung länger gedrückt. Starten und Anhalten des Robo-Saugers Starten Fernbedienung: Drücken Sie die Taste Auto, Spot, Max oder - Manual. Robo-Sauger: Drücken Sie nacheinander die Tasten ( - ) und ( ) , um Auto, Punkt, Maximal auszuwählen. Der Saugprozess beginnt, sobald der Robo-Sauger sich in - Bewegung setzt. Wenn Sie die Taste (

) drücken, ohne einen Reinigungsmodus zu wählen, beginnt der Robo-Sauger im Automatikmodus. Anhalten Um den Robo-Sauger anzuhalten, drücken Sie die Taste( - ) auf der Fernbedienung oder am Robo-Sauger. Wenn der Saugprozess angehalten wird, bleibt der Robo-Sauger - stehen. Tasten am Robo- Tasten am Robo- Sauger Sauger Fernbedienung Fernbedienung DJ68-00633F.indb 27DJ68-00633F.indb 27 2012.2.15 11:21:20 AM2012.2.15 11:21:20 AM28_ Betrieb Aufl aden Durch Drücken der Ladetaste (Recharging) können Sie den Robo-Sauger zum Ladegerät zurückkehren lassen, um den Akku aufzuladen. Ist der Robo-Sauger in Betrieb, drücken Sie die Taste (

) , um den laufenden Betrieb zu unterbrechen. Drücken Sie dann die Ladetaste (Recharging). Drücken Sie die Ladetaste (Recharging).1. Das Symbol („ - ”) auf dem Gerätedisplay wird eingeschaltet, und der Robo-Sauger kehrt zur Ladestation zurück. Um den Robo-Sauger anzuhalten, während er zur Ladestation 2. zurückkehrt, drücken Sie die Taste (

Um die Ladefunktion zu testen, drücken Sie die Ladetaste, wenn sich 3. der Robo-Sauger in weniger als 1,5 m Entfernung von der Ladestation befi ndet. Fehlerbehebung, wenn der Robo-Sauger nicht zur Ladestation zurückkehrt Prüfen Sie, ob die Ladestation korrekt installiert ist. - Befi ndet sich die Ladestation an einer Stelle, von der aus sie den - Robo-Sauger nicht zurückführen kann? Befi ndet sich die Ladestation an einer Stelle, die mehr als 5 m - vom Robo-Sauger entfernt ist? : Es kann länger dauern, bis der Robo-Sauger zur Ladestation zurückgekehrt ist. Laden Sie den Robo-Sauger in den folgenden Fällen manuell.

Die Ladestation ist in einer Ecke aufgestellt. - Der Akku ist vollständig entladen. - Der Robo-Sauger wird durch ein Hindernis (Möbel usw.) - aufgehalten. Der Robo-Sauger kommt nicht über die Türschwelle hinweg und - bis zum Aufstellort der Ladestation. Abstand max. 1,5 m Abstand max. 1,5 m Tasten am Robo- Tasten am Robo- Sauger Sauger Fernbedienung Fernbedienung DJ68-00633F.indb 28DJ68-00633F.indb 28 2012.2.15 11:21:21 AM2012.2.15 11:21:21 AMBetrieb _29 03 BETRIEB Automatisches Saugen Der Robo-Sauger bewegt sich selbsttätig und säubert automatisch das Haus, bis der Saugvorgang abgeschlossen ist. Wenn Sie die Taste Start/Stop am Gerät oder auf der Fernbedienung

drücken, ohne einen Reinigungsmodus zu wählen, beginnt der Robo- Sauger im Automatikmodus. Wenn der Saugvorgang gestartet wird, während der Robo-Sauger

an die Ladestation angedockt ist, reduziert sich die Zeit für das Zurückfahren zur Ladestation, da der Sauger seine Ausgangsposition für die Rückfahrt speichert. Beginnt der Robo-Sauger den Saugvorgang nicht direkt an der Ladestation und kann die Ladestation

beim Saugen nicht fi nden, schaltet das Gerät dort ab, wo es mit dem Saugen begonnen hat. Wenn die Akkuladung beim Saugen zu schwach wird, kehrt der Robo-Sauger automatisch

zur Ladestation zurück, und setzt das Reinigen erst wieder fort, nachdem der Akku wieder aufgeladen ist. (Anzahl der wieder aufgenommenen Reinigungsvorgänge: einer) Tasten am Robo- Sauger Tasten auf der Fernbedienung Konfi guration Normalbetrieb Normalbetrieb Turbomodus Turbomodus Betrieb mit Staubsensor Betrieb mit Staubsensor Reinigung abgeschlossen Reinigung abgeschlossen 1 Mal 1 Mal

Modus einstellen1. Modus beenden.2. Informationen zum Fortsetzen des Saugprozesses Wenn der Robo-Sauger feststellt, dass die Reinigung • abgeschlossen ist, wird die Funktion zum Fortsetzen des Reinigens nicht aktiviert. Wenn Sie eine Taste drücken oder den Robo-Sauger • bewegen, während er geladen wird, geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und setzt das Reinigen nicht fort. Drücken Sie keine Tasten und bewegen Sie den Robo-• Sauger nicht, während er die Reinigung ausführt. Andernfalls geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und beginnt wieder von vorn. Wenn Sie auf der Fernbedienung die Taste Turbo drücken, • wird auf dem Display das Symbol für Turbomodus ein- bzw. ausgeschaltet. Wird das Symbol für Turbomodus angezeigt, können Sie den Boden im Turbomodus reinigen. Wenn Sie auf der Fernbedienung die Taste Dust Sensor • (Staubsensor) drücken, wird auf dem Display das Symbol für Staubsensor ein- bzw. ausgeschaltet. Wird das Symbol für Staubsensor angezeigt, können Sie den Boden im Staubsensormodus reinigen. HINWEISE VORSICHT DJ68-00633F.indb 29DJ68-00633F.indb 29 2012.2.15 11:21:21 AM2012.2.15 11:21:21 AM30_ Betrieb Punktsaugen Sie können ganz einfach einen bestimmten Bereich reinigen, in dem sich z. B. viele Krümel, Staub usw. befi nden. Bewegen Sie den Robo-Sauger an die Stelle, wo die Punktreinigung

durchgeführt werden soll. Tasten am Robo- Sauger Tasten auf der Fernbedienung Konfi guration Normalbetrieb Normalbetrieb Turbomodus Turbomodus Betrieb mit Staubsensor Betrieb mit Staubsensor Reinigung abgeschlossen Reinigung abgeschlossen 2 Mal 2 Mal

Modus einstellen1. Modus beenden.2. Im Punktreinigungsmodus säubert der Robo-Sauger einen - Bereich mit einer Länge und Breite von 1,5 m. Wenn das Saugen beendet ist, zeigt der Robo-Sauger „End“, - „Stop“ und „Standby“ an. Wenn der Robo-Sauger an die Ladestation angedockt ist, kann eine Punktreinigung nicht durchgeführt werden. Wenn Sie auf der Fernbedienung die Taste Turbo drücken, • wird auf dem Display das Symbol für Turbomodus ein- bzw. ausgeschaltet. Wird das Symbol für Turbomodus angezeigt, können Sie den Boden im Turbomodus reinigen. Wenn Sie auf der Fernbedienung die Taste Dust Sensor • (Staubsensor) drücken, wird auf dem Display das Symbol für Staubsensor ein- bzw. ausgeschaltet. Wird das Symbol für Staubsensor angezeigt, können Sie den Boden im Staubsensormodus reinigen. HINWEIS VORSICHT Ungefähr 1,5m Ungefähr 1,5m Ungefähr 1,5m Ungefähr 1,5m DJ68-00633F.indb 30DJ68-00633F.indb 30 2012.2.15 11:21:22 AM2012.2.15 11:21:22 AMBetrieb _31 03 BETRIEB MAXIMALSAUGEN Der Robo-Sauger bewegt sich automatisch und macht sauber, bis der Akku fast leer ist und nur noch eine Ladestufe angezeigt wird (blinkt). Wenn der Saugvorgang gestartet wird, während der Robo-Sauger

an die Ladestation angedockt ist, reduziert sich die Zeit für das Zurückfahren zur Ladestation, da der Sauger seine Ausgangsposition für die Rückfahrt speichert. Beginnt der Robo-Sauger den Saugvorgang nicht direkt an der

Ladestation und kann die Ladestation beim Saugen nicht fi nden, schaltet das Gerät dort ab, wo es mit dem Saugen begonnen hat. Wenn die Akkuladung beim Saugen zu schwach wird, kehrt der Robo-Sauger automatisch

zur Ladestation zurück, und setzt das Reinigen erst wieder fort, nachdem der Akku wieder aufgeladen ist. (Anzahl der wieder aufgenommenen Reinigungsvorgänge: einer) Tasten am Robo- Sauger Tasten auf der Fernbedienung Konfi guration Normalbetrieb Normalbetrieb Turbomodus Turbomodus Betrieb mit Staubsensor Betrieb mit Staubsensor 3 Mal 3 Mal

Zweimal bei Ladebetrieb Zweimal bei Ladebetrieb Modus einstellen1. Modus beenden.2. Informationen zum Fortsetzen des Saugprozesses Wenn der Robo-Sauger feststellt, dass die Reinigung • abgeschlossen ist, wird die Funktion zum Fortsetzen des Reinigens nicht aktiviert. Wenn Sie eine Taste drücken oder den Robo-Sauger • bewegen, während er geladen wird, geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und setzt das Reinigen nicht fort. Drücken Sie keine Tasten und bewegen Sie den Robo-• Sauger nicht, während er reinigt. Andernfalls geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und beginnt wieder von vorn. Wenn Sie auf der Fernbedienung die Taste Turbo drücken, • wird auf dem Display das Symbol für Turbomodus ein- bzw. ausgeschaltet. Wird das Symbol für Turbomodus angezeigt, können Sie den Boden im Turbomodus reinigen. Wenn Sie auf der Fernbedienung die Taste Dust Sensor • (Staubsensor) drücken, wird auf dem Display das Symbol für Staubsensor ein- bzw. ausgeschaltet. Wird das Symbol für Staubsensor angezeigt, können Sie den Boden im Staubsensormodus reinigen. HINWEISE VORSICHT DJ68-00633F.indb 31DJ68-00633F.indb 31 2012.2.15 11:21:23 AM2012.2.15 11:21:23 AM32_ Betrieb Manuelles Saugen Sie können den Robo-Sauger mit der Fernbedienung selbst steuern, um eine bestimmte Stelle zu reinigen. Bewegen Sie den Robo-Sauger an die Stelle, wo die manuelle

Reinigung durchgeführt werden soll. Manuelles Saugen kann nur über die Fernbedienung gesteuert

werden. Tasten auf der Fernbedienung Konfi guration Richtungstasten Richtungstasten (vorwärts, links, rechts) (vorwärts, links, rechts) Rückwärtsbewegungen werden Rückwärtsbewegungen werden nicht ausgeführt. nicht ausgeführt. Modus einstellen1. Modus beenden.2. Wenn der Robo-Sauger an die Ladestation angedockt ist, • kann der manuelle Saugmodus nicht aktiviert werden. Erfolgt 1 Minute lang keine Eingabe, schaltet das Gerät auf • Standby-Betrieb um. Wenn Sie auf der Fernbedienung die Taste Turbo drücken, • wird auf dem Display das Symbol für Turbomodus ein- bzw. ausgeschaltet. Wird das Symbol für Turbomodus angezeigt, können Sie den Boden im Turbomodus reinigen. Wenn Sie auf der Fernbedienung die Taste Dust Sensor • (Staubsensor) drücken, wird auf dem Display das Symbol für Staubsensor ein- bzw. ausgeschaltet. Wird das Symbol für Staubsensor angezeigt, können Sie den Boden im Staubsensormodus reinigen. HINWEIS VORSICHT DJ68-00633F.indb 32DJ68-00633F.indb 32 2012.2.15 11:21:23 AM2012.2.15 11:21:23 AMBetrieb _33 03 BETRIEB Startzeitvorwahl Sie können den Robo-Sauger in diesem Modus so programmieren, dass er zu einer bestimmten Zeit zu saugen beginnt. Das Reinigen mit Startzeitvorwahl kann nur dann ausgeführt

werden, wenn der Robo-Sauger an die Ladestation angedockt ist. Fernbedienung Konfi guration Blinkt Blinkt Blinkt Blinkt Weniger Weniger Mehr Mehr Drücken Sie die Taste Timer/1. Weekly. Die aktuelle Einstellung wird - angezeigt und blinkt. Drücken Sie die Taste

, um die Stunden der Uhrzeit einzustellen. Reinigungsmodus

Wurde keine Einstellung zum - Reinigungsmodus vorgenommen, beginnt der Robo-Sauger im Automatikmodus. Wurde bereits ein entsprechender Modus voreingestellt, beginnt der Robo- Sauger in diesem Modus. Blinkt Blinkt Blinkt Blinkt Weniger Weniger Mehr Mehr Drücken Sie die Taste Timer/2. Weekly. Die Zeit wird in 5 Minuten- - Schritten geändert. Drücken Sie die Taste

, um die Minuten der Uhrzeit einzustellen. Blinkt Blinkt Blinkt Blinkt Weniger Weniger Mehr Mehr Drücken Sie die Taste Timer/3. Weekly. Drücken Sie die Taste

, um den Reinigungsmodus einzustellen. Sie können Automatikbetrieb - oder Maximalmodus wählen. Blinkt Blinkt Blinkt Blinkt Drücken Sie die Taste Timer/4. Weekly. Die eingestellte Wert blinkt, - damit ist die Einstellung beendet. Sind die Einstellungen beendet, - werden die eingestellte Uhrzeit und angezeigt. Einstellungen löschen Wenn Sie bei der Zeiteinstellung oder während das Gerät - geladen wird die Taste Start/Stop drücken, werden damit alle Einstellungen gelöscht. Bitte beachten Sie, dass die Einstellungen gelöscht werden, - wenn das Gerät von der Ladestation getrennt wird. Timeout Wenn während der Uhrzeiteinstellung 1 Minute lang keine - Taste gedrückt wird, bricht das Gerät automatisch diesen Einstellungsmodus ab. DJ68-00633F.indb 33DJ68-00633F.indb 33 2012.2.15 11:21:24 AM2012.2.15 11:21:24 AM34_ Betrieb Wocheneinstellung Sie können den Robo-Sauger in diesem Modus so programmieren, dass er an einem bestimmten Wochentag zu einem bestimmten Zeitpunkt zu saugen beginnt. Das Reinigen mit Startzeitvorwahl kann nur dann ausgeführt

werden, wenn der Robo-Sauger an die Ladestation angedockt ist. Fernbedienung Konfi guration Standbybetrieb Bei Standbybetrieb - werden die voreingestellten Wochentage angezeigt. Blinkt Blinkt Wochentage sind nicht Wochentage sind nicht voreingestellt voreingestellt Blinkt Blinkt Wochentage sind voreingestellt Wochentage sind voreingestellt Weniger Weniger Mehr Mehr Halten Sie die Taste Timer/1. Weekly 3 Sekunden lang gedrückt. Drücken Sie die Taste

, um den Wochentag einzustellen. Sind keine Voreinstellungen - registriert, wird der aktuelle Wochentag angezeigt. Liegt keine Voreinstellung für - die Startzeit vor, wird --:-- angezeigt. Blinkt Blinkt Blinkt Blinkt Weniger Weniger Mehr Mehr Drücken Sie die Taste Timer/2. Weekly. Drücken Sie die Taste

, um die Stunden der Uhrzeit einzustellen. Wenn bereits eine Startzeit

eingestellt ist, wird dies angezeigt. Reinigungsmodus

Wurde vorab keine Einstellung - zum Reinigungsmodus vorgenommen, beginnt der Robo-Sauger im Automatikmodus. Wurde bereits ein entsprechender Modus voreingestellt, beginnt der Robo-Sauger in diesem Modus. Blinkt Blinkt Weniger Weniger Mehr Mehr Drücken Sie die Taste Timer/3. Weekly. Die Zeit wird in 5 Minuten- - Schritten geändert. Drücken Sie die Taste

um die Minuten der Uhrzeit einzustellen.

DJ68-00633F.indb 34DJ68-00633F.indb 34 2012.2.15 11:21:25 AM2012.2.15 11:21:25 AMBetrieb _35 03 BETRIEB Fernbedienung Konfi guration Blinkt Blinkt Blinkt Blinkt Weniger Weniger Mehr Mehr Drücken Sie die Taste 4. Timer/Weekly. Drücken Sie die Taste

um den Reinigungsmodus einzustellen. Sie können Automatikbetrieb - oder Wiederholmodus wählen. Blinkt Blinkt Blinkt Blinkt Drücken Sie die Taste Timer/5. Weekly. Die eingestellte Wert blinkt, - damit ist die Einstellung beendet. Sind die Einstellungen

beendet, blinkt der entsprechende Wochentag. Jetzt können Sie mit den Tasten < oder > einen anderen Wochentag einstellen. Einstellungen löschen Wenn Sie bei der Wochentageinstellung die Taste Start/Stop - drücken, werden damit die aktuellen Wochentagseinstellungen gelöscht. Wenn Sie die Taste Start/Stop noch einmal drücken, verlassen Sie den Einstellungsmodus des Robo-Saugers. Timeout Wenn während der Uhrzeiteinstellung 1 Minute lang keine - Taste gedrückt wird, bricht das Gerät automatisch diesen Einstellungsmodus ab. DJ68-00633F.indb 35DJ68-00633F.indb 35 2012.2.15 11:21:26 AM2012.2.15 11:21:26 AM36_ Betrieb SPEZIALFUNKTIONEN Verwenden von Spezialfunktionen Die Spezialfunktionen machen die Verwendung des Robo-Saugers noch einfacher und bequemer. Die Einstellung der Spezialfunktionen kann nur über die Fernbedienung vorgenommen werden.

Turbomodus Wenn Sie auf der Fernbedienung die Taste Turbo drücken, wird auf dem Display das Symbol für Turbomodus ein- bzw. ausgeschaltet. Turbomodus: Die Hauptbürste läuft mit max. Drehzahl. Normalbetrieb: Die Hauptbürste läuft mit Standarddrehzahl. Betrieb mit Staubsensor Wenn Sie auf der Fernbedienung die Taste Dust Sensor (Staubsensor) drücken, wird auf dem Display das Symbol für Staubsensor ein- bzw. ausgeschaltet. Bei aktiviertem Staubsensormodus: Trifft der Robo-Sauger im Automatikmodus auf besonders verschmutzte Bereiche, unterbricht der Sauger sein ursprüngliches Bewegungsmuster und rotiert und ändert die Richtung, um diesen Bereich zu reinigen. Danach nimmt er wieder seine ursprüngliche Bewegung auf. Trifft der Robo-Sauger im Punkt- bzw. Maximalmodus bzw. im manuellem Modus auf besonders verschmutzte Bereiche, läuft es noch einige Sekunden im verstärkten Betrieb. Bei deaktiviertem Staubsensormodus: Der Robo-Sauger stellt stärkere Verschmutzungen nicht fest und setzt seinen Betrieb wie ursprünglich eingestellt fort. Auswahl eines Sound-Effekt Drücken Sie die Taste Sound, um einzustellen, ob Sound- Effekte ausgegeben werden sollen oder nicht. Bei jedem Drücken auf die Taste Sound wird zwischen der

Wiedergabe von Sound-Effekten und dem Stumm

Modus umgeschaltet. Sound Effects (Sound-Effekte): - Mit Sound-Effekten Stumm: - Ohne Sound-Effekte oder Ansagen DJ68-00633F.indb 36DJ68-00633F.indb 36 2012.2.15 11:21:26 AM2012.2.15 11:21:26 AMWartung _37 04 WARTUNG

REINIGEN DES ROBO-SAUGERS

Hinweise zu Reinigung und Wartung Wenn der Hauptschalter am Sauger beschädigt ist, wenden Sie

sich an den Kundendienst von Samsung, damit keine Unfalle passieren. Benutzen Sie keine Hilfsmittel oder mechanischen Vorrichtungen,

die nicht vom Hersteller installiert wurden. Schalten Sie stets den Hauptschalter

an der Geräteunterseite aus, ehe Sie den Robo-Sauger reinigen. Der Robo- Sauger könnte plötzlich angehen und eine Verletzung verursachen. Reinigen der Sensorfenster und der Kamera Schalten Sie stets den Hauptschalter an der Geräteunterseite aus, ehe Sie den Robo-Sauger reinigen. Sprühen Sie niemals Wasser, Verdünner, Reinigungsbenzin usw.

direkt auf den Robo-Sauger. Wischen Sie das Sensorfenster und die

Kamera vorsichtig mit einem weichen Tuch ab. Fenster der vorderen Sensoren Fenster der vorderen Sensoren Kamera Kamera Fenster der vorderen Sensoren und Kamera Fenster der Absturzsensoren Fenster der hinteren Sensoren Wartung von Zubehör und Filtern DJ68-00633F.indb 37DJ68-00633F.indb 37 2012.2.15 11:21:27 AM2012.2.15 11:21:27 AM38_ Wartung Reinigen des Staubbehälters und der Filter Entleeren Sie vor dem Reinigen den Staubbehälter. Wenn Sie den Staubbehälter herausnehmen, achten Sie sorgfältig

darauf, den Staub aus dem Behälter nicht zu verschütten. Leeren Sie den Staubbehälter in folgenden Situationen:

Staub hat sich im Staubbehälter angesammelt.1. Die Saugleistung geht plötzlich zurück.2. Das Betriebsgeräusch wird lauter.3. Drücken Sie die Freigabetaste für den Staubbehälter (PUSH) und 1. ziehen Sie den Staubbehälter heraus. Öffnen Sie den Deckel des Staubbehälters, indem Sie ihn in 2. Richtung des in der Abbildung dargestellten Pfeils ziehen. Nehmen Sie den Filter und den Gewebefi lter vom 3. Staubbehälter ab. Entfernen Sie den Staub von Filter, Gewebefi lter und Staubbehälter.4. Sie können diese Teile mit Wasser abwaschen.

Nach dem Reinigen mit Wasser: Staubbehälter: Wischen Sie den Staubbehälter 1. vollständig trocken. Filter, Gewebefi lter: Wischen Sie diese vollständig 2. trocken und setzen Sie sie dann wieder ein. Setzen Sie den Filter und den Gewebefi lter wieder in den 5. Staubbehälter auf. Achten Sie beim Einsetzen des Gewebefi lters darauf, - dass die Gitterseite nach unten zeigt. Ist der Filter nicht richtig ausgerichtet, lässt er sich nicht wieder einsetzen. Wird der Staubbehälter ohne Filter eingesetzt, wird der Fehlercode C08 angezeigt. Vergewissern Sie sich, dass die Filter eingebaut sind. Schließen Sie den Deckel des Staubbehälters und setzen Sie den 6. Behälter wieder in den Robo-Sauger ein. Filter Filter Gewebefi lter Gewebefi lter HINWEIS VORSICHT DJ68-00633F.indb 38DJ68-00633F.indb 38 2012.2.15 11:21:32 AM2012.2.15 11:21:32 AMWartung _39 04 WARTUNG

REINIGEN DES ROBO-SAUGERS

REINIGEN DER HAUPTBÜRSTE

Schalten Sie stets den Hauptschalter an der Geräteunterseite aus, ehe Sie den Robo-Sauger reinigen. Da der Staub aus dem Staubbehälter herausfallen kann, • entfernen Sie den Staubbehälter, ehe Sie die Hauptbürste reinigen. Nachdem Sie überprüft haben, ob Fremdstoffe vorhanden sind, 1. drücken Sie den Haken, mit dem die Bürstenabdeckung fi xiert wird, um die Abdeckung zu lösen. Nehmen Sie die Hauptbürste aus dem Robo-Sauger heraus.2. Entfernen Sie Fremdstoffe (z. B. lange Haare oder Fäden), 3. die sich um die Hauptbürste gewickelt haben, mit Hilfe einer Reinigungsbürste oder eines Staubsaugers. VORSICHT DJ68-00633F.indb 39DJ68-00633F.indb 39 2012.2.15 11:21:33 AM2012.2.15 11:21:33 AM40_ Wartung Nach dem Reinigen setzen Sie die Hauptbürste zuerst auf der 4. Seite gegenüber dem Hauptschalter ein, und befestigen Sie dann die andere Seite der Bürste ebenso. Setzen Sie dabei das Teil am seitlichen Rand in die 5. vorhandenen Nuten ein. Drücken Sie es dann vorsichtig nach unten, bis es einrastet. Um zu verhindern, dass der Robo-Sauger verstopft, achten Sie darauf, keine Fremdkörper • aufzusaugen. Wenn sich die Fremdstoffe nur mit Schwierigkeiten entfernen lassen, wenden Sie sich an ein • Kundendienstcenter. Da die Saugbürste den Staub vom Boden aufnimmt, können sich lange Fäden oder Haare um • die Bürste wickeln. Kontrollieren und reinigen Sie die Hauptbürste regelmäßig. VORSICHT DJ68-00633F.indb 40DJ68-00633F.indb 40 2012.2.15 11:21:33 AM2012.2.15 11:21:33 AMWartung _41 04 WARTUNG Reinigen der rotierenden Seitenbürsten für die Kantenreinigung Schalten Sie stets den Hauptschalter an der Geräteunterseite aus, ehe Sie den Robo-Sauger reinigen. Kontrollieren Sie, ob die Seitenbürsten verbogen sind, oder ob 1. Fremdstoffe an den Bürsten haften. Ziehen Sie Gummihandschuhe an und wickeln Sie die 2. Seitenbürsten in ein Tuch ein, das Sie vorher 10 Sekunden lang in heißes Wasser getaucht haben Wischen Sie die Bürste vorsichtig mit dem Tuch ab. Drehen Sie die Seitenbürsten und wiederholen Sie den Vorgang 3. aus Schritt 2. Wenn sich Haare oder Fäden zwischen dem Robo-Sauger und 4. den Seitenbürsten verfangen haben, lösen Sie die Schrauben der Seitenbürsten mit Hilfe eines Kreuzschlitzschraubendrehers und ziehen Sie die Bürsten ab. Wenn Sie die Bürsten wieder einbauen, bringen Sie die L-Markierungen an der Seitenbürste und am Sauger übereinander und bauen Sie die Seitenbürste dann wieder ein. (Die rechte Seitenbürste ist mit dem Buchstaben “R” markiert.) Da die rotierenden Seitenbürsten leicht Haare und andere Fremdstoffe anziehen, reinigen Sie die Bürsten regelmäßig und in kurzem Abstand. Zu viele Fremdstoffe an den Seitenbürsten können die Bürsten beschädigen.

HINWEIS DJ68-00633F.indb 41DJ68-00633F.indb 41 2012.2.15 11:21:33 AM2012.2.15 11:21:33 AM42_ Wartung Reinigen der Antriebsräder Schalten Sie stets den Hauptschalter an der Geräteunterseite aus, ehe Sie den Robo-Sauger reinigen. Wenn der Robo-Sauger plötzlich im Zickzack zu fahren beginnt,

kann es sein, dass Fremdstoffe an den Antriebsrädern haften. Zum Reinigen der Antriebsräder legen Sie ein weiches Tuch auf den 1. Boden und legen Sie den Sauger vorsichtig mit der Oberseite nach unten ab. Kontrollieren Sie das Gerät auf Fremdstoffe und entfernen Sie diese 2. mit Hilfe eines Stäbchens oder einer abgerundeten Pinzette. DJ68-00633F.indb 42DJ68-00633F.indb 42 2012.2.15 11:21:34 AM2012.2.15 11:21:34 AMFehlersuche _43 05 FEHLERSUCHE

CHECKLISTE ZUR SELBSTHILFE

Störung Checkliste Maßnahme Der Robo-Sauger lässt sich nicht in Betrieb nehmen. Ist der Staubbehälter eingesetzt?• Setzen Sie den Staubbehälter ein.• Ist der Hauptschalter • eingeschaltet? Schalten Sie das Gerät am • Hauptschalter ein. Wird der Reinigungsmodus • am Display angezeigt? Drücken Sie die Taste • . (Zum Ausschalten halten Sie die Taste mindestens 3 Sekunden lang gedrückt.) Blinkt in der Ladestandsanzeige • nur eine Stufe und wird am Display „Lo“ angezeigt? Heben Sie den Robo-Sauger an • und docken Sie ihn manuell an die Ladestation an, um ihn aufzuladen. Der Robo-Sauger kann nicht in • Betrieb genommen werden, wenn die Batterien in der Fernbedienung leer sind. Ersetzen Sie die Batterien in der • Fernbedienung. (Typ AAA) Der Robo-Sauger stellt plötzlich den Saugbetrieb ein. Blinkt in der Ladestandsanzeige • nur eine Stufe und wird am Display „Lo“ angezeigt? Heben Sie den Robo-Sauger an • und docken Sie ihn manuell an die Ladestation an, um ihn aufzuladen. Hat sich der Robo-Sauger in einem • Kabel auf dem Boden verfangen? Schalten Sie das Gerät über den • Hauptschalter aus und entfernen Sie die Kabel. Bleibt der Robo-Sauger an einer • Bodenkante (Höhenunterschied) hängen? Das Antriebsrad hat keinen - Bodenkontakt. Schalten Sie das Gerät am • Hauptschalter aus und bringen Sie den Robo-Sauger an eine andere Stelle, um den Saugvorgang fortzusetzen. Hat sich ein dünnes Tuch um das • Antriebsrad gewickelt? Schalten Sie das Gerät über den • Hauptschalter aus und entfernen Sie das Tuch. Steckt der Robo-Sauger an einer • Türschwelle fest? Schalten Sie das Gerät am • Hauptschalter aus und bringen Sie den Robo-Sauger an eine andere Stelle, um den Saugvorgang fortzusetzen. Die Saugleistung ist gering. Prüfen Sie, ob der Staubbehälter • voll ist. Halten Sie den Robo-Sauger an • und leeren Sie den Staubbehälter. Prüfen Sie, ob der Einlass durch • Fremdstoffe blockiert wird. Schalten Sie das Gerät am • Hauptschalter aus und entfernen Sie die Fremdstoffe. Kontrollieren Sie, ob der Filter • verstopft ist. Säubern Sie gründlich den Filter.• Fehlersuche DJ68-00633F.indb 43DJ68-00633F.indb 43 2012.2.15 11:21:35 AM2012.2.15 11:21:35 AM44_ Fehlersuche Störung Checkliste Maßnahme Der Robo-Sauger fi ndet die Ladestation nicht. Prüfen Sie, ob das Netzkabel • der Ladestation richtig mit der Steckdose verbunden ist. Es dürfen sich rechts und links • im Abstand von 0,5 m und vorn im Abstand von 1 m von der Ladestation keine Hindernisse befi nden. Entfernen Sie diese ggf. Wenn Fremdstoffe am Ladekontakt • haften, wischen Sie diese mit einem trockenen Tuch ab. Wurde der VIRTUAL GUARD in der • Nähe der Ladestation installiert? Setzen Sie den VIRTUAL GUARD • an eine andere Stelle, damit der Robo-Sauger automatisch aufl aden kann. Der Robo-Sauger kann den VIRTUAL GUARD passieren. Sind die Batterien des VIRTUAL • GUARD verbraucht? Ersetzen Sie die Batterien.• (2 Alkali-Batterien, Typ D, LR20) Ist die Modusanzeige • ausgeschaltet? Überprüfen Sie, ob der VIRTUAL • GUARD ausgeschaltet ist und stellen Sie den VIRTUAL GUARD dann in den gewünschten Modus. Die Laufzeit der Batterien des VIRTUALGUARD ist zu kurz. Verwenden Sie Mangan-• Trockenzellen? Ersetzen Sie diese durch neue • Alkali-Batterien. (2 Alkali-Batterien, Typ D, LR20) Der Robo-Sauger fängt plötzlich beim Saugen an, diagonal zu fahren. Der Robo-Sauger fährt in • diagonaler Richtung in folgenden Situationen: nach einem Ladevorgang, wenn - die Ladestation in einer Ecke steht. wenn der Robo-Sauger, nachdem - ein Bereich gereinigt wurde, zu einem neuen, zu reinigenden Bereich auf einem verkürzten Weg fährt, wenn die Fahrtrichtung in Bezug - auf ein vorhandenes Hindernis nicht rechtwinklig zum Hindernis ist, wenn es sich um Holz- oder - Fliesenböden handelt. Der Richtung beim Saugprozess • ist vom Ausgangsort abhängig. Da der Robo-Sauger den Bereich nach einem bestimmten Muster reinigt, wird nach und nach der gesamte Bereich abgefahren. (Normalbetrieb) Installieren Sie die Ladestation so, dass sie parallel zur Holzmaserung steht. Starten Sie den Saugprozess, während der Robo-Sauger an der Ladestation angedockt ist. DJ68-00633F.indb 44DJ68-00633F.indb 44 2012.2.15 11:21:36 AM2012.2.15 11:21:36 AMFehlersuche _45 05 FEHLERSUCHE

FEHLERCODES UND FEHLERBEHEBUNG

Fehlercode Ursache Fehlerbehebung Der Robo-Sauger hat sich • beim Fahren verfangen, verklemmt oder hängt fest. Schalten Sie das Gerät am Hauptschalter an • der Geräteunterseite aus und bringen Sie den Robo-Sauger an eine andere Stelle. Fremdstoffe (Schnur, Papier, • Spielzeug usw.) sitzen an der Hauptbürste fest. Schalten Sie das Gerät am Hauptschalter an • der Geräteunterseite aus und entfernen Sie die Fremdstoffe von der Hauptbürste. Fremdstoffe (Schnur, Papier, • Spielzeug usw.) sitzen am linken Antriebsrad fest. Schalten Sie das Gerät am Hauptschalter an • der Geräteunterseite aus und entfernen Sie die Fremdstoffe vom linken Antriebsrad. Fremdstoffe (Schnur, Papier, • Spielzeug usw.) sitzen am rechten Antriebsrad fest. Schalten Sie das Gerät am Hauptschalter an • der Geräteunterseite aus und entfernen Sie die Fremdstoffe vom rechten Antriebsrad. Überprüfen Sie den • Hindernissensor. Schalten Sie das Gerät am Hauptschalter an • der Geräteunterseite aus. Räumen Sie das Hindernis aus dem Weg oder bringen Sie den Robo-Sauger an eine andere Stelle. Fremdstoffe (Staub, • Schmutz usw.) befi nden sich auf den Sensorfenstern (Hindernissensoren). Schalten Sie das Gerät am Hauptschalter an • der Geräteunterseite aus und entfernen Sie die Fremdstoffe an den Sensorfenstern an der Gerätevorder- und -rückseite mit Hilfe eines weichen Tuches. Fremdstoffe (Staub, • Schmutz usw.) befi nden sich auf den Sensorfenstern (Absturzsensoren) Schalten Sie das Gerät am Hauptschalter an • der Geräteunterseite aus und entfernen Sie die Fremdstoffe an den Sensoren mit Hilfe eines weichen Tuches. Der Staubbehälter ist nicht • eingesetzt. Setzen Sie den Staubbehälter so ein, dass er • hörbar einrastet. Fremdkörper (Schnur, • Kleidungsstücke usw.) haben sich in den rotierenden Seitenbürsten verfangen. Schalten Sie das Gerät am Hauptschalter • an der Geräteunterseite aus und entfernen Sie die Fremdstoffe aus den rotierenden Seitenbürsten. Zum Löschen eines Fehlercodes drücken Sie die Taste Start/Stop oder schalten Sie den Hauptschalter
