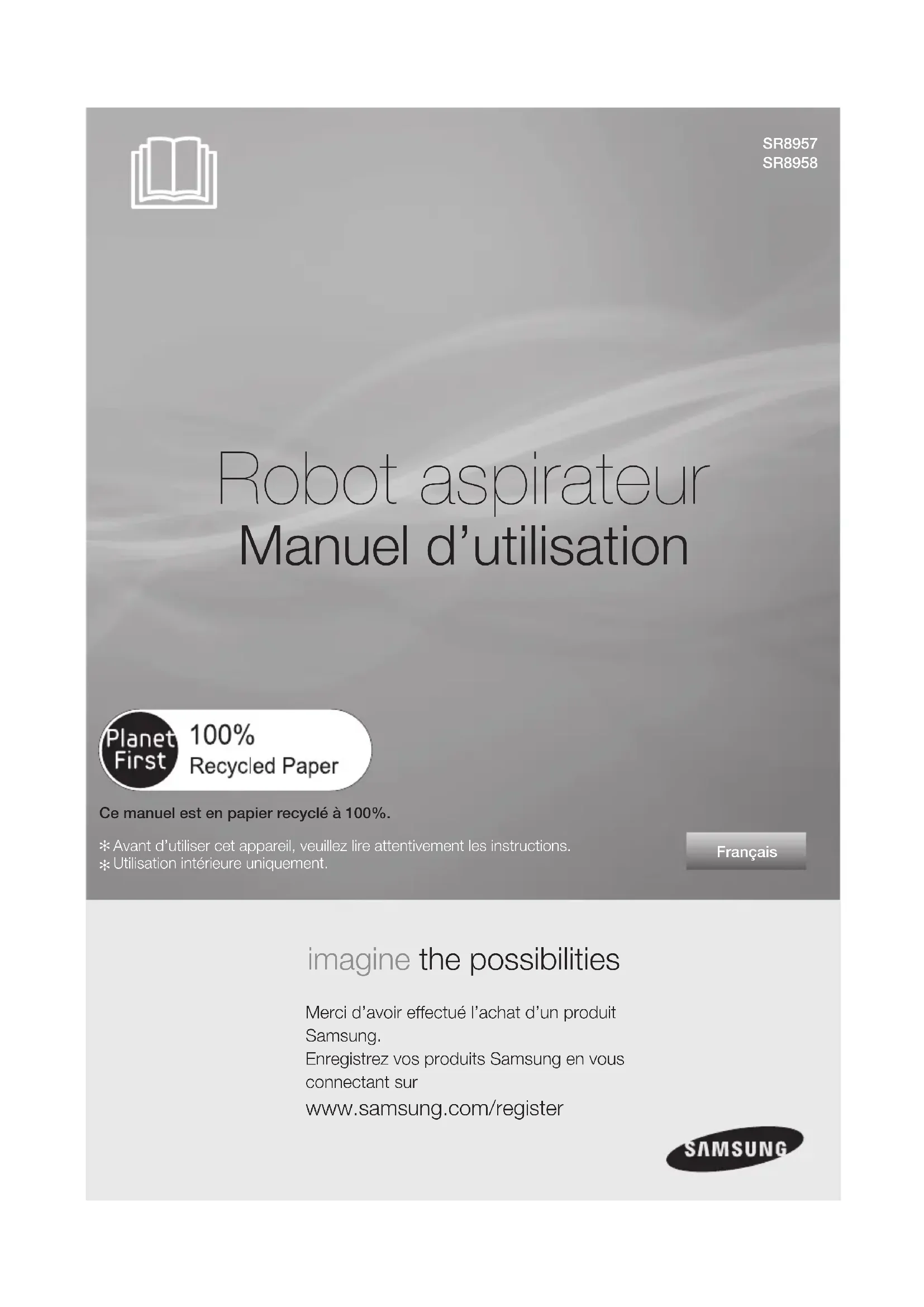

MODE D'EMPLOI SR8957 SAMSUNG

Avant d'utiliser l'appareil, veuillez lire attentivement le présent manuel et le conserver pour • référence. Comme les instructions d'utilisation suivantes se rapportent à divers modèles, les • caractéristiques de votre aspirateur peuvent différer légèrement de celles décrites dans ce manuel.

SYMBOLES D'AVERTISSEMENT UTILISÉS

DANGER Indique la présence d'un danger de mort ou de blessure grave. ATTENTION Indique la présence d'un risque de blessure ou de dommage matériel.

AUTRES SYMBOLES UTILISÉS

REMARQUE Indique la présence d'un risque de blessure ou de dommage matériel. DANGERDANGER DJ68-00633F.indb 02DJ68-00633F.indb 02 2012.2.15 11:21:37 AM2012.2.15 11:21:37 AMconsignes de sécurité _03

CONSIGNES DE SÉCURITÉ IMPORTANTES

Lors de l’utilisation d’un appareil électrique, des précautions de base doivent être prises, notamment : LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER VOTRE ROBOT ASPIRATEUR. Débranchez l’appareil de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance.

DANGER : pour limiter tout risque d’incendie, d’électrocution ou de blessure :

Utilisez cet appareil uniquement tel qu’indiqué dans le présent manuel.• Ne faites pas fonctionner le robot aspirateur ou le chargeur si celui-ci est endommagé de • quelque manière que ce soit. Si l’aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laissé à l’extérieur • ou plongé dans l’eau, retournez-le au centre d’assistance clientèle. Ne manipulez jamais le chargeur ou le robot aspirateur avec les mains mouillées.• Utilisez-le uniquement à l’intérieur et sur des surfaces sèches.• Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) ayant • des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, à moins qu’elles ne soient surveillées ou qu’elles aient reçu les instructions nécessaires concernant l’utilisation de cet appareil de la part d’une personne responsable, et ce, pour leur propre sécurité. Les enfants doivent être surveillés afi n de garantir qu’ils ne jouent pas avec l’appareil.•

CHARGEUR DE BATTERIE

N’utilisez pas la prise polarisée avec une prise murale ou une rallonge non polarisée.• N’utilisez pas l’appareil à l’extérieur ni sur des surfaces mouillées.• Débranchez le chargeur de la prise lorsqu’il n’est pas utilisé ou avant toute opération de • maintenance. Utilisez uniquement le chargeur fourni par le fabricant pour recharger l’appareil.• N’utilisez jamais de cordon ou de prise endommagé(e).• Ne tirez pas sur le cordon ; ne soulevez pas l’appareil par le cordon ; n’utilisez pas le cordon • comme poignée ; ne fermez pas de porte sur le cordon ; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées. N’utilisez pas de rallonges ni de prises murales ayant une intensité maximale admissible • inadéquate. Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez la prise et non le • cordon. Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d’exploser à des • températures élevées. N’essayez pas d’ouvrir le chargeur. Les réparations doivent être effectuées uniquement par un • technicien qualifi é du centre d’assistance clientèle. N’exposez jamais le chargeur à des températures élevées et évitez tout contact avec l’humidité.• DJ68-00633F.indb 03DJ68-00633F.indb 03 2012.2.15 11:21:38 AM2012.2.15 11:21:38 AM04_ consignes de sécurité ROBOT ASPIRATEUR N’aspirez jamais d’objets pointus ou tranchants tels que des morceaux de verres, des clous, • des vis, des pièces de monnaie, etc. N’utilisez pas l’appareil sans fi ltre. Pour les opérations de maintenance, n’insérez jamais • vos doigts ou des objets dans la chambre du ventilateur au cas où l’appareil se remettrait accidentellement en marche. N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si l’une des ouvertures • est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d’empêcher le passage de l’air. N’aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.).• N’aspirez jamais d’objets en train de brûler ou de fumer, tels que des cigarettes, des allumettes • ou des cendres chaudes. N’aspirez jamais de liquides infl ammables ou combustibles tels que de l’essence et n’utilisez • jamais l’appareil si de tels liquides risquent d’être présents. N’utilisez pas le robot aspirateur dans un espace clos rempli de vapeurs de peinture à l’huile, de • diluant, de substances antimites, de poussières infl ammables et autres vapeurs explosives ou toxiques. Des fuites de batterie peuvent se produire suite à un usage intensif ou à des températures • extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l’eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l’eau claire pendant 10 minutes minimum. Consultez un médecin rapidement. consignes de sécurité DJ68-00633F.indb 04DJ68-00633F.indb 04 2012.2.15 11:21:38 AM2012.2.15 11:21:38 AMsommaire _05 sommaire

06 Branchement 07 Avant L’utilisation 10 En cours D’utilisation 11 Nettoyage et Entretien

20 Installation du robot aspirateur 20 Procédure d’installation 20 Mise sous/hors tension 21 Installation du chargeur 22 En cours de charge 23 À propos de la batterie 24 Réglage de l’heure 25 Installation du module VIRTUAL GUARD 27 Utilisation du robot aspirateur 27 Démarrage/Arrêt du nettoyage 28 Recharge 29 Nettoyage Automatique 30 Nettoyage Localisé 31 Nettoyage Intensif 32 Nettoyage Manuel 33 Programmation du départ différé 34 Programmation hebdomadaire 36 Fonctions supplémentaires 36 Utilisation des fonctions supplémentaires

37 Nettoyage du robot aspirateur 37 Mémoriser les procédures de nettoyage et d’entretien 37 Nettoyage de la lentille du capteur et de la caméra 38 Nettoyage du collecteur de poussière et des fi ltres 39 Nettoyage du robot aspirateur 39 Nettoyage de la brosse principale 41 Nettoyage de la brosse rotative latérale 42 Nettoyage de la roue d'entraînement DÉPANNAGE

43 Liste de vérifi cation avant d’appeler le centre d’assistance 45 Codes d’erreur : Dépannage CARACTÉRISTIQUES

DJ68-00633F.indb 05DJ68-00633F.indb 05 2012.2.15 11:21:38 AM2012.2.15 11:21:38 AM06_ consignes de sécurité BRANCHEMENT DANGER Ne pliez pas excessivement le cordon d’alimentation et ne placez dessus aucun objet lourd risquant de l’endommager. Cela pourrait entraîner une électrocution ou un incendie. - DANGER Veillez à éliminer toute trace de poussière ou d’eau de la prise d’alimentation. Dans le cas contraire, cela pourrait entraîner un dysfonctionnement - ou une électrocution. DANGER Ne tirez pas la prise d’alimentation par le cordon et ne touchez jamais la prise avec les mains mouillées. Cela pourrait entraîner une électrocution ou un incendie. - DANGER N’utilisez pas de prises multiples. (Ne laissez pas le cordon traîner sur le sol.) Cela pourrait entraîner une électrocution ou un incendie. - DANGER N’utilisez pas de cordon d’alimentation ou de prise endommagé(e) ni de prise murale mal fi xée. Cela pourrait entraîner une électrocution ou un incendie. - consignes de sécurité DJ68-00633F.indb 06DJ68-00633F.indb 06 2012.2.15 11:21:38 AM2012.2.15 11:21:38 AMconsignes de sécurité _07

ATTENTION Avant de mettre le robot aspirateur en marche, assurez-vous que le collecteur de poussière est en place. Si le collecteur de poussière n’est pas inséré, le robot aspirateur - ne fonctionne pas. ATTENTION N’utilisez jamais le robot aspirateur dans des lieux comportant des matières combustibles, tels que : Les lieux avec des bougies ou lampes de bureau posées sur le sol ; - Les lieux où des feux sont laissés sans surveillance (feu ou braises) ; - Les lieux avec présence d’essence, d’alcool distillé, de diluant, de - cendriers avec cigarettes allumées, etc. ATTENTION Le robot aspirateur est destiné à une utilisation domestique uniquement. Ne l’utilisez jamais dans les lieux suivants : Greniers, caves, entrepôts, bâtiments industriels, pièces séparées éloignées du bâtiment - principal, lieux exposés à l’humidité (salles de bain, salle d’eau) ou surfaces étroites et en hauteur (tables, étagères). En cas d’utilisation dans ces lieux, l’appareil risque d’être gravement endommagé (dysfonctionnements, pannes). ATTENTION Ouvrez toutes les portes pour nettoyer toutes les pièces. Si une porte est fermée, le robot aspirateur ne pourra pas entrer dans la pièce. - Toutefois, veillez à fermer la porte d’entrée principale, de la véranda et de la salle bain ou - de toute autre pièce où le robot aspirateur risquerait de tomber à un étage inférieur. ATTENTION N'utilisez pas l'aspirateur sur un sol noir. Dans ce cas, le robot aspirateur risque de ne pas fonctionner - normalement. ATTENTION Pour les tapis munis de longues franges, repliez ces dernières sous le tapis. Les franges non repliées risqueraient d’endommager gravement le - tapis et l’appareil, en se coinçant dans la roue d’entraînement ou la brosse principale. ATTENTION Si le capteur d’escarpement est sale, le robot aspirateur risque de tomber du haut d’un escalier, d’une mezzanine, etc. Cela risquerait de provoquer des blessures et d’endommager gravement l’appareil. Afi n d’éviter tout risque, installez les VIRTUAL GUARDS (réglage sur le mode Fence “Mur Virtuel”) devant les zones dangereuses. Nettoyez la lentille du capteur et la caméra afi n d’éviter tout dysfonctionnement. DJ68-00633F.indb 07DJ68-00633F.indb 07 2012.2.15 11:21:38 AM2012.2.15 11:21:38 AM08_ consignes de sécurité ATTENTION Retirez à l’avance les objets de petite taille ou fragiles de la zone à nettoyer. Veillez à enlever tous les objets avant le nettoyage. - Veillez à enlever tous les objets fragiles, tels que grands vases en - céramique, objets en verre, pots de fl eur, etc. Le robot aspirateur ne reconnaît pas les pièces de monnaie, - bagues ou autres objets de valeur tels que des bijoux. ATTENTION Enlevez les objets présents sur le sol avant le nettoyage. Le robot aspirateur est conçu pour détecter les obstacles à une - distance de 5 cm. Les serviettes de bain, les tapis de salle de bain, d'évier, d'entrée - ou de buanderie, les cordons d’alimentation, les nappes et les ceintures risquent de se coincer dans la roue d’entraînement ou la brosse principale. Dans le cas d'une nappe, cela peut provoquer la chute des objets présents sur la table. ATTENTION Prévenez tous les membres de la famille (ou toute personne qu’il convient de prévenir) d’être prudents avant de lancer le nettoyage ou lors de l’utilisation du mode de nettoyage programmé. Les enfants évoluant à proximité risqueraient de s’entraver dans le - robot aspirateur et de tomber. ATTENTION Veillez à ce que les enfants ne montent pas et ne s’assoient pas dessus. Les enfants risqueraient de tomber et de se blesser ou - d’endommager gravement l’appareil. ATTENTION Si un enfant ou un animal domestique doit rester seul, veillez à mettre le robot aspirateur hors tension. Le robot aspirateur risquerait d’attirer leur attention. - Si la roue d’entraînement venait à entraîner des doigts, des pattes, des - vêtements ou des cheveux, cela risquerait de provoquer des blessures. Si un enfant ou un animal domestique se trouve dans le chemin - du robot aspirateur, il risque d’être détecté comme un obstacle et la zone risque de ne pas être nettoyée. Lorsque le bouton de mise en marche est désactivé, l’alimentation - est coupée et toutes les fonctions sont désactivées. ATTENTION Au moment d’installer la station de recharge, ne laissez pas le cordon d’alimentation traîner sur le sol. Lorsque le robot aspirateur va se recharger automatiquement ou - passe à proximité de la station de recharge, il risquerait d’entraîner le cordon. ATTENTION Laissez toujours le cordon d’alimentation du chargeur branché dans la prise. Bien que le robot aspirateur dispose d’une fonction de recharge - automatique, si le cordon d’alimentation de la station de recharge n’est pas branché, il ne pourra pas recharger sa batterie automatiquement. DJ68-00633F.indb 08DJ68-00633F.indb 08 2012.2.15 11:21:39 AM2012.2.15 11:21:39 AMconsignes de sécurité _09

01 CONSIGNES DE SÉCURITÉ

ATTENTION Installez le charger à un endroit facilement accessible pour le robot aspirateur. Si le chargeur est installé dans un endroit diffi cilement accessible, - cela risque de causer des déplacements supplémentaires et de gêner le processus de recharge automatique. ATTENTION Les objets situés devant le chargeur empêchent le robot aspirateur de venir se recharger automatiquement. Libérez la zone. - envir on 0,5 m environ 0,5 m environ 0,5 m environ 0,5 m envir on 1 m environ 1 m DANGER Il ne doit y avoir aucun obstacle ni escarpement à 0,5 m sur les côtés et à 1 m devant. envir on 0,5 m environ 0,5 m envir on 0,5 m environ 0,5 m environ 1 m environ 1 m DANGER Ne court-circuitez pas les broches de chargement à l’aide d’objets en fer tels que des baguettes, des tournevis, etc. Cela risquerait d’endommager gravement le chargeur. - DANGER Assurez-vous qu’il n’y ait aucune trace de liquide sur la station de recharge. Le non-respect de cette consigne risquerait de provoquer un - incendie ou une électrocution. DANGER Assurez-vous que le robot n’aspire pas ou ne se déplace pas sur du liquide (eau, huile ou litière d’animaux). Cela risquerait d’endommager gravement l’appareil. - Le liquide risquerait de se répandre sur les roues et de salir - l’intérieur de l’appareil. DANGER N'utilisez pas le chargeur à d'autres fi ns. Cela risquerait de l'endommager gravement ou de provoquer un incendie. - DANGER N'installez pas la station de recharge sur un sol foncé. Sinon, le robot aspirateur aura du mal à retourner vers celle-ci. - DJ68-00633F.indb 09DJ68-00633F.indb 09 2012.2.15 11:21:40 AM2012.2.15 11:21:40 AM10_ consignes de sécurité

EN COURS D’UTILISATION

ATTENTION Vous ne pouvez pas utiliser le robot aspirateur sur des tapis épais. Cela risquerait de provoquer un dysfonctionnement de l’appareil. - Cela risquerait d’endommager le tapis. - ATTENTION N’utilisez pas le robot aspirateur sur une table ou autre surface en hauteur. Cela risquerait de l’endommager en cas de chute. - ATTENTION Pendant son fonctionnement, le robot aspirateur risque de percuter des meubles tels que les pieds de chaises, de tables et autres meubles fi ns et longs. Pour un fonctionnement plus rapide et plus effi cace, placez les - chaises sur le dessus des tables. ATTENTION Ne posez aucun objet sur le dessus du robot aspirateur. Cela risquerait de provoquer un dysfonctionnement. - ATTENTION Retirez immédiatement tout morceau de papier ou sac plastique aspiré lors du nettoyage. Utiliser l’appareil pendant un temps prolongé alors que son orifi ce - d’aspiration est obstrué risquerait de l’endommager gravement. DANGER En cas d’émission d’un son, d’une odeur anormal(e) ou de fumée, mettez immédiatement l’appareil hors tension et contactez le centre d’assistance clientèle. DJ68-00633F.indb 10DJ68-00633F.indb 10 2012.2.15 11:21:40 AM2012.2.15 11:21:40 AMconsignes de sécurité _11

01 CONSIGNES DE SÉCURITÉ

ATTENTION Ne déplacez pas le robot aspirateur tout en maintenant le réservoir de poussière. Cela peut entraîner la séparation du réservoir de poussière, ainsi - que de graves blessures ou endommager sérieusement le produit. REMARQUE Le robot aspirateur risque de ne pas pouvoir continuer sa progression s’il est coincé au niveau du seuil de la porte d’entrée ou d’une véranda. Pour relancer son fonctionnement, désactivez le bouton de mise - en marche puis réactivez-le après l’avoir déplacé à un endroit où il peut poursuivre le nettoyage. REMARQUE Le robot aspirateur ne peut pas nettoyer entièrement les endroits qu’il ne peut pas atteindre (ex. : coins, espace entre un canapé et un mur). Nettoyez de temps en temps ces endroits. - REMARQUE Il peut rester des moutons de poussière lorsque le robot aspirateur ne parvient pas à aspirer les moutons de poussière formés au cours du nettoyage. Si tel est le cas, balayez les moutons de poussière à l’aide d’un autre ustensile de nettoyage. -

NETTOYAGE ET ENTRETIEN

ATTENTION Pour nettoyer l’appareil, évitez de vaporiser de l’eau directement sur la surface extérieure ou d’appliquer une substance volatile telle que du benzène, du diluant ou de l’alcool. Cela risquerait d’endommager gravement l’appareil. - ATTENTION L’appareil ne doit en aucun cas être démonté ou réparé par une personne autre qu’un technicien de maintenance qualifi é. Cela risquerait d’endommager l’appareil. - DANGER Retirez régulièrement toutes les substances étrangères qui se sont accumulées sur les capteurs d'obstacles et d'escarpement. La poussière accumulée sur les capteurs risque de provoquer le - dysfonctionnement des capteurs. Capteur d’escarpement Capteur d’escarpement Capteur d’obstacles Capteur d’obstacles DJ68-00633F.indb 11DJ68-00633F.indb 11 2012.2.15 11:21:40 AM2012.2.15 11:21:40 AM12_ consignes de sécurité DANGER Pour retirer les substances étrangères, utilisez toujours la brosse de nettoyage après avoir mis l’appareil hors tension. Le non-respect de cette consigne risque d’entraîner la mise en - marche accidentelle de l’appareil et de provoquer des blessures ou d’endommager gravement ce dernier. Brosse latérale Brosse latérale Brosse principale Brosse principale DANGER Si le cordon d’alimentation est endommagé, faites-le remplacer par un technicien de maintenance qualifi é du centre d’assistance clientèle. Le non-respect de cette consigne risquerait de provoquer un - incendie ou une électrocution. DANGER Avant de nettoyer le chargeur, veillez à débrancher le cordon d’alimentation pour des raisons de sécurité. DANGER Contactez le centre d'assistance clientèle de Samsung Electronics pour remplacer la batterie. L'utilisation de batteries non originales peut provoquer une panne - de l'appareil. DJ68-00633F.indb 12DJ68-00633F.indb 12 2012.2.15 11:21:41 AM2012.2.15 11:21:41 AMfonctions du produit _13

UTILITÉ DE LA FONCTION VIRTUAL GUARD

Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel). En quoi consiste la reconnaissance de • la forme du plafond (Visionary mapping plus™) ? Cette fonction reconnaît la forme du plafond à l'aide de la caméra en haut pour identifi er la zone à nettoyer et détermine la meilleure trajectoire pour passer sur chaque partie du sol.

NETTOYAGE PARFAIT DE CHAQUE RECOIN

Le robot aspirateur nettoie le sol de manière séquentielle ( ) selon la carte déterminée par la fonction de reconnaissance du plafond. Il peut ainsi nettoyer chaque recoin de la pièce.

DIVERS MODES DE NETTOYAGE

Divers modes de nettoyage sont proposés pour satisfaire vos besoins.

Mode automatique :1. Permet de nettoyer les pièces automatiquement. Mode localisé :2. Permet de nettoyer une zone localisée en profondeur. Il peut être utilisé pour aspirer des miettes de pain ou de biscuits. Mode intensif :3. Fonctionne jusqu’à épuisement presque total de la batterie. Mode manuel :4. Il est possible de nettoyer le sol manuellement en déplaçant soi-même le robot aspirateur. Mode Turbo :5. lorsque ce mode est activé, la brosse tourne à vitesse maximale ; l'aspirateur est donc plus effi cace. (Vous pouvez activer ou désactiver ce mode à l'aide de la télécommande.) Mode capteur de poussière :6. Dès que de la poussière entre dans l'aspirateur, ce dernier démarre le nettoyage intensif de la zone environnante. (Vou pouvez utiliser ce mode à l'aide de la télécommande.) Mode minuterie :7. Il est possible de programmer le robot aspirateur pour qu’il nettoie le sol à une heure précise. Mode programme hebdomadaire :8. Une opération de nettoyage programmée démarre à l'heure défi nie d'un jour particulier de la semaine. fonctions du produit DJ68-00633F.indb 13DJ68-00633F.indb 13 2012.2.15 11:21:41 AM2012.2.15 11:21:41 AM14_ fonctions du produit CHARGEMENT AUTOMATIQUE Lorsque la batterie est faible, le robot aspirateur se dirige automatiquement vers le chargeur où il sera rapidement rechargé.

BROSSE ROTATIVE LATÉRALE

La brosse rotative latérale permet de nettoyer la poussière sur les côtés.

FRANCHISSEMENT DES SEUILS DE PORTES

Environ 1 cm Environ 1 cm Type marche Type marche Type vertical Type vertical Le système de pilotage révolutionnaire du robot aspirateur lui permet de franchir les seuils de portes d’une hauteur d’environ 1 cm et de nettoyer toutes les pièces. Le robot aspirateur risque de ne pas pouvoir franchir les seuils de porte de 1 cm en fonction de leur forme.

CONTOURNEMENT DES OBSTACLES

Lorsque le robot aspirateur rencontre un obstacle lors du nettoyage, le capteur d'obstacles lui permet de l'éviter et de continuer à fonctionner. (Il peut arriver que l'aspirateur touche des obstacles fi ns.) ANTI-CHUTE Les 3 capteurs d’escarpement détectent les marches descendantes (escaliers ou seuil de la porte d’entrée) afi n d’éviter que le robot aspirateur ne tombe.

Arrêt Arrêt Si le robot aspirateur est soulevé pendant le nettoyage, les roues d'entraînement, la brosse principale, le moteur d'aspiration et la brosse rotative latérale sont arrêtés automatiquement par le capteur. DJ68-00633F.indb 14DJ68-00633F.indb 14 2012.2.15 11:21:42 AM2012.2.15 11:21:42 AMassemblage _15 02 ASSEMBLAGE COMPOSANTS Autres composants

(Piles type AAA) (Piles type AAA) Manuel d’utilisation / 2 piles Module VIRTUAL GUARD Filtre de rechange Brosse de nettoyage Guide de démarrage rapide montage de l’aspirateur Unité principale

(Station de recharge) Télécommande

Face avant Dessous Face latérale Unité principale

Capteur Virtual Guard Capteur Virtual Guard Panneau d’affi chage Panneau d’affi chage Bouton d'éjection du Bouton d'éjection du collecteur de poussière collecteur de poussière Caméra Caméra Capteur d’obstacles Capteur d’obstacles Bouton d'éjection du Bouton d'éjection du collecteur de poussière collecteur de poussière Collecteur de poussière Collecteur de poussière Roue d’entraînement Roue d’entraînement Bouton de mise sous Bouton de mise sous tension tension Brosse principale Brosse principale Cache de la brosse Cache de la brosse principale principale Cache de la batterie Cache de la batterie Roue d’entraînement Roue d’entraînement Capteur de la Capteur de la télécommande télécommande Capteur d’obstacles Capteur d’obstacles Capteur antichoc Capteur antichoc Capteur de la Capteur de la télécommande télécommande Brosse rotative latérale Brosse rotative latérale Capteur de vide Capteur de vide Broche de chargement Broche de chargement Roulette Roulette Capteur de vide Capteur de vide Broche de chargement Broche de chargement Capteur de vide Capteur de vide DJ68-00633F.indb 16DJ68-00633F.indb 16 2012.2.15 11:21:43 AM2012.2.15 11:21:43 AMassemblage _17 02 ASSEMBLAGE Module VIRTUAL GUARD

Capteur de détection de Capteur de détection de distance distance Témoin de mode Témoin de mode Bouton Mode/Mise en marche Bouton Mode/Mise en marche Capteur de détection de l’unité Capteur de détection de l’unité principale principale Mise en place des piles

Les piles ne sont pas fournies avec l’appareil. Elles doivent être achetées séparément. Insérez les piles alcalines (type D) avant d’utiliser l’appareil.

Soulevez le couvercle du module VIRTUAL GUARD tout en appuyant sur la languette de verrouillage. Insérez les piles dans le module VIRTUAL GUARD comme indiqué sur la fi gure ci-dessous. (Si les piles sont insérées à l’envers, le module VIRTUAL GUARD ne fonctionnera pas.) Après avoir inséré la languette du couvercle dans l’encoche, appuyez sur l’autre côté pour le fermer jusqu’à ce qu’un petit clic se fasse entendre. Spécifi cation : piles alcalines de type D (LR20)

Chargeur (Station de recharge)

Témoin de Témoin de marche marche (rouge) (rouge) Enrouleur de Enrouleur de câble câble Face avant Face arrière Témoin de charge (vert) Témoin de charge (vert) Bornes de Bornes de chargement chargement DJ68-00633F.indb 17DJ68-00633F.indb 17 2012.2.15 11:21:45 AM2012.2.15 11:21:45 AM18_ assemblage Télécommande

Mise en place des piles de la télécommande

Les piles ne sont pas insérées dans la télécommande au moment de l’achat de l’appareil. Insérez les piles alcalines (type AAA) avant d’utiliser l’appareil.

Soulevez le couvercle du compartiment à piles situé à l’arrière de la télécommande tout en appuyant sur la languette de verrouillage. Insérez les piles dans la télécommande comme indiqué sur la fi gure ci-dessous. (Si les piles sont insérées à l’envers, la télécommande ne fonctionnera pas.) Après avoir inséré la languette du couvercle dans l’encoche, appuyez sur l’autre côté pour le fermer jusqu’à ce qu’un petit clic se fasse entendre. Spécifi cation : piles alcalines de type AAA

Alimentation Alimentation Recharge Recharge Max Max Zone localisée Zone localisée Démarrer / Démarrer / Arrêter Arrêter Capteur de Capteur de poussière poussière Son Son Horloge Horloge Minuterie/ Minuterie/ Hebdomadaire Hebdomadaire Auto Auto Touches Touches directionnelles directionnelles (le robot ne peut pas (le robot ne peut pas reculer) reculer) Manuel Manuel Turbo Turbo DJ68-00633F.indb 18DJ68-00633F.indb 18 2012.2.15 11:21:46 AM2012.2.15 11:21:46 AMassemblage _19 02 ASSEMBLAGE PARTIE AFFICHAGE Affi chage numérique1. Affi che la minuterie, le statut de progression et les codes d’erreur à l’aide de chiffres, de lettres - et de symboles. Programmation hebdomadaire2. Lorsque vous défi nissez une programmation hebdomadaire pour démarrer le nettoyage à partir - de l'heure spécifi ée du jour spécifi é de la semaine, le symbole du jour sélectionné s'allume. Indicateur du niveau de la batterie3. En cours de charge : Indique la progression de la charge en 3 étapes (3 carrés). - En cours d’utilisation : Indique le niveau de charge de la batterie. Lorsque l’appareil est en - marche, le niveau de charge de la batterie baisse d’un carré à la fois en partant du niveau maximum. (Lorsque la batterie est totalement déchargée, le dernier carré clignote et le message « Lo » s’affi che.) Minuterie4. Lorsque le mode de nettoyage programmé est activé, le symbole de la minuterie est allumé. - Mode capteur de poussière 5. Ce symbole s’allume lorsque le mode capteur de poussière est activé. - Mode Turbo 6. Ce symbole s’allume lorsque le mode Turbo est activé. - Affi chage du mode de nettoyage7. Chaque fois que le bouton de mode de nettoyage est actionné, le mode de nettoyage - correspondant s’affi che. Mode automatique :(A) Ce symbole s’allume lorsque le mode de nettoyage Auto est sélectionné. Mode localisé :(B) Ce symbole s’allume lorsque le mode de nettoyage Spot est sélectionné. Mode intensif :(C) Ce symbole s’allume lorsque le mode de nettoyage Max est sélectionné. PARTIE COMMANDES Mode de nettoyage8. Permet de sélectionner le mode de nettoyage. Une fois le mode de nettoyage sélectionné, - appuyez sur le bouton ( ) pour démarrer le nettoyage. Démarrer / Arrêter9. Permet de démarrer/d'arrêter le nettoyage. - Recharge10. Lorsque ce bouton est actionné, le robot aspirateur retourne à la station de recharge pour - recharger sa batterie. Panneau d’affi chage

Procédure d’installation Mise sous/hors tension1. Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension situé sur le dessous de l’unité principale. Installation du chargeur2. Pour charger le robot aspirateur, vous devez d’abord installer le chargeur. La batterie étant déchargée au moment de l’achat de l’appareil, vous devez la recharger totalement avant d’utiliser l’appareil. Charge de la batterie3. Vous devez charger la batterie totalement avant d’utiliser le robot aspirateur. RÉGLAGE DE L’HEURE4. Vous devez régler l’heure pour pouvoir utiliser les options de nettoyage programmé et quotidien. INSTALLATION DU MODULE VIRTUAL GUARD5. Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel). Mise sous/hors tension Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension. Si vous désactivez le bouton d'arrêt d'urgence, tous les réglages excepté l'heure et les programmation hebdomadaires sont réinitialisés. Soulevez l’appareil et actionnez le bouton de mise sous 1. tension en veillant à ne pas appuyer sur un autre bouton. Si les icônes ne s’allument pas, cela indique que la batterie est - déchargée. Si tel est le cas, installez le robot aspirateur sur la station de recharge après avoir activé le bouton de mise sous tension. L'heure confi gurée peut être différente de l'heure actuelle. Si - l'heure confi gurée est incorrecte, réglez l'heure sur l'heure actuelle. Si le bouton de mise sous tension est désactivé, le robot aspirateur ne se rechargera pas, même s’il est installé sur la station de recharge. fonctionnement de l’aspirateur ATTENTION DJ68-00633F.indb 20DJ68-00633F.indb 20 2012.2.15 11:21:48 AM2012.2.15 11:21:48 AMutilisation _21 03 UTILISATION Installation du chargeur Installez le chargeur sur une surface plane.1. Il ne doit y avoir aucun obstacle ni escarpement à 0,5 m sur les 2. côtés et à 1 m devant. Installez le chargeur à un endroit facilement accessible pour le 3. robot aspirateur. Disposez le cordon d’alimentation le long du mur.4. Si le sol est recouvert de parquet, installez le chargeur dans la 5. même direction que les lattes en bois. REMARQUE Laissez toujours le cordon d’alimentation du chargeur branché dans la prise murale. Si le chargeur n’est pas alimenté, le robot ne sera pas - en mesure de trouver le chargeur et d’aller se recharger automatiquement. Si le robot aspirateur est séparé du chargeur, la batterie se - décharge automatiquement. Témoin Témoin d’alimentation d’alimentation Témoin de charge Témoin de charge environ 1 m environ 1 m environ 0,5 m environ 0,5 m environ 0,5 m environ 0,5 m DJ68-00633F.indb 21DJ68-00633F.indb 21 2012.2.15 11:21:48 AM2012.2.15 11:21:48 AM22_ utilisation En cours de charge Au moment de l’achat de l’appareil, la batterie est totalement déchargée. Vous devez donc charger manuellement le robot aspirateur. Activez le bouton de mise sous tension situé sur le dessous de l’appareil. Après avoir aligné les broches de chargement 1. de l’unité principale avec celles de la station de recharge, appuyez sur l’unité principale jusqu’à entendre un son indiquant que la recharge commence. Le témoin de charge devient vert. - Vérifi ez l'état de charge du robot aspirateur.2. Lorsque la recharge commence, le niveau de charge restant de - la batterie et « » s'affi chent sur le panneau d'affi chage de l'état dans cette séquence. À la fi n du chargement, l’indicateur du niveau de la batterie et le - message « FULL » s’affi chent sur le panneau d’affi chage. Clignotant Clignotant Clignotant Clignotant Lorsque l’indicateur du niveau de la batterie se met à

clignoter en cours de fonctionnement, le robot aspirateur s’arrête et retourne automatiquement se recharger sur le chargeur. Si le robot aspirateur démarre le nettoyage à un endroit

éloigné de la station de recharge et qu'il ne parvient pas à localiser cette dernière, il s'arrête près de l'endroit où il a commencé le nettoyage. Lorsque l’indicateur du niveau de la batterie clignote

et que le message « Lo » s’affi che en cours de fonctionnement, le robot aspirateur ne peut pas être contrôlé par la télécommande ni par les boutons de l’unité principale. Dans ce cas-là, vous devez porter directement le robot aspirateur jusqu’au chargeur pour recharger la batterie. (Ceci n’est valable que lorsque la batterie est totalement déchargée.) <Affi chage de la charge> <Affi chage de la charge> Charge Charge terminée terminée

cours de cours de charge charge Charge Charge nécessaire nécessaire Témoin Témoin d’alimentation d’alimentation Témoin de Témoin de charge charge Témoin Témoin d’alimentation d’alimentation Témoin de charge Témoin de charge En cours de En cours de charge charge Entièrement Entièrement chargé chargé DJ68-00633F.indb 22DJ68-00633F.indb 22 2012.2.15 11:21:48 AM2012.2.15 11:21:48 AMutilisation _23 03 UTILISATION REMARQUE Au moment de l’achat de l’appareil, il faut environ 180 minutes pour que la batterie se • charge totalement pour un fonctionnement d’environ 100 minutes. Si la batterie est en surchauffe, le temps de charge peut être plus long.• Mesures à prendre si le chargement n’est pas régulier.• Si le robot aspirateur ne peut pas se recharger automatiquement, vérifi ez les points suivants : Mettez le robot aspirateur hors tension puis de nouveau sous tension. - Rebranchez le chargeur. - Vérifi ez qu’aucune substance étrangère n’est présente sur les connecteurs de charge - et essuyez les connecteurs de l’unité principale et du chargeur à l’aide d’un chiffon sec. Vérifi ez qu’aucun objet pouvant constituer un puissant réfl ecteur n’est à proximité du - chargeur. Lorsque le robot aspirateur est séparé du chargeur, il se décharge naturellement.• Chargez le robot aspirateur via le chargeur, si possible. (Si vous devez quitter votre - domicile pendant une période prolongée pour un voyage d’affaires, d’agrément, etc., désactivez le bouton de mise sous tension du robot aspirateur et débranchez le chargeur pour les ranger.) À propos de la Batterie Le robot aspirateur est alimenté par une batterie Lithuim-ion (Li-ion) rechargeable écologique, et

une fonction de prévention contre les surcharges garantit une longue durée de vie. La période de garantie de la batterie est de 6 mois à

compter de la date d’achat. Avant d'acheter une nouvelle batterie, demandez au centre

d'assistance clientèle le symbole de pièce authentique

) ainsi que le numéro de modèle. Cette batterie est destinée uniquement à des robots aspirateurs Samsung. Il est strictement - interdit de l’utiliser avec d’autres appareils ou à d’autres fi ns. Ne démontez pas et ne modifi ez pas la batterie. - Chargez-la dans un lieu bien aéré. - Ne placez jamais la batterie à proximité d’un feu ou d’une source de chaleur. - Ne connectez aucun objet métallique aux bornes (+) ou (-) de la batterie. - Conservez-la à l'intérieur (0°C~40°C). - Avant de mettre cet appareil au rebut, débarrassez-vous de la batterie d’une manière - respectueuse de l’environnement. Ne jetez pas la batterie avec vos ordures ménagères. - Respectez les réglementations locales de recyclage des batteries usées. - Si votre batterie est hors service, ne la démontez pas. Contactez le centre d'assistance clientèle

le plus proche. Un temps de charge plus long et un temps de fonctionnement de la batterie plus court

indiquent que celle-ci est en fi n de vie. Contactez un centre d’assistance clientèle agréé pour remplacer votre batterie. La batterie rechargeable intégrée au produit ne peut pas être remplacée par l’utilisateur. Contactez votre revendeur pour procéder à son remplacement. DJ68-00633F.indb 23DJ68-00633F.indb 23 2012.2.15 11:21:49 AM2012.2.15 11:21:49 AM24_ utilisation Réglage de l’heure L'horloge affi che l'heure actuelle. Vous pouvez changer l'heure actuelle en suivant les étapes ci- après. Vous pouvez uniquement régler l’heure à l’aide de la télécommande.

Télécommande Action correspondante Clignote Clignote Appuyez sur le bouton de 1. l'horloge. L'heure actuelle est affi chée. - Clignote Clignote Diminuer Diminuer Augmenter Augmenter Appuyez sur le bouton de 2. l'horloge. Le jour de la semaine clignote. - Appuyez sur le bouton

pour régler le jour de la semaine. Clignote Clignote Diminuer Diminuer Augmenter Augmenter Appuyez sur le bouton de 3. l'horloge. Appuyez sur le bouton

pour régler l'heure. Clignote Clignote Diminuer Diminuer Augmenter Augmenter Appuyez sur le bouton de 4. l'horloge. Appuyez sur le bouton

pour régler les minutes. Clignote Clignote Appuyez sur le bouton de 5. l'horloge. La valeur que vous avez - réglée clignote et les réglages sont terminés. Annulation des réglages Appuyez sur le bouton Démarrer / Arrêter pour annuler les - réglages et quittez le mode de réglage de l'heure. Télécommande Si aucun bouton n'est actionné pendant 1 minute lors du - réglage de l'heure, l'aspirateur quitte automatiquement le mode de réglage de l'heure. DJ68-00633F.indb 24DJ68-00633F.indb 24 2012.2.15 11:21:49 AM2012.2.15 11:21:49 AMutilisation _25 03 UTILISATION Installation du module VIRTUAL GUARD Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel). Fonctionnement des boutons Fonctionnement du témoin de mode1. Mode Fence (mur virtuel) : le témoin rouge clignote. - Off (désactivé) : le témoin est éteint. - Réglage du mode2. L’actionnement du bouton Mode/Mise en marche - sélectionne tour à tour un mode dans l’ordre suivant : Mode Fence (mur virtuel)

Arrêt. La distance du mur virtuel est de 2,5 m minimum et peut

différer selon l’environnement et l’état de mouvement du robot. Création d’une barrière (mur virtuel) Le module VIRTUAL GUARD crée une barrière invisible infranchissable pour le robot aspirateur. Par ex. : devant des pots de fl eurs, des meubles, la porte d’entrée, etc. Sélectionnez le mode Fence (mur virtuel) à l’aide du 1. bouton Mode/Mise en marche. Le témoin de mode devient rouge. - Installez le module VIRTUAL GUARD devant la zone 2. dont vous souhaitez bloquer l’accès pour le robot aspirateur. Orientez le module VIRTUAL GUARD de manière à ce que son capteur de détection de - distance puisse former une barrière invisible infranchissable pour le robot aspirateur. Bouton Mode/ Bouton Mode/ Mise en marche Mise en marche Capteur de Capteur de détection de détection de l’unité principale l’unité principale Témoin de Témoin de mode mode Capteur de Capteur de détection de détection de distance distance Une barrière (mur virtuel) Une barrière (mur virtuel) se forme. se forme. Capteur de Capteur de détection détection de distance de distance DJ68-00633F.indb 25DJ68-00633F.indb 25 2012.2.15 11:21:50 AM2012.2.15 11:21:50 AM26_ utilisation À propos du capteur infrarouge La transmission du signal infrarouge peut ne • pas être régulière dans les lieux comportant des lampes halogènes ou en extérieur. Le robot aspirateur utilise trois types de systèmes • à infrarouge et l’un d’eux peut ne pas fonctionner face à un autre ayant une priorité plus élevée. Lorsque le robot aspirateur est contrôlé par • la télécommande, il est possible que celui-ci franchisse la barrière virtuelle du module VIRTUAL GUARD ou heurte un obstacle, car le signal de la télécommande est plus fort que celui du module. Lorsque le robot aspirateur est utilisé dans un lieu exigu ou à trop grande proximité, celui-ci • risque de mal fonctionner en raison d’interférences des signaux infrarouges. Installez le module VIRTUAL GUARD suffi samment loin du chargeur car le chargement • automatique risque d’être interrompu si le module est trop près du chargeur. Si plusieurs robots aspirateurs sont utilisés simultanément, ils risquent de mal fonctionner en • raison d’interférences des signaux infrarouges. ATTENTION

Télécom- Télécom- mande mande Virtual Virtual guard guard Chargeur Chargeur [Priorité des signaux infrarouges] [Priorité des signaux infrarouges] DJ68-00633F.indb 26DJ68-00633F.indb 26 2012.2.15 11:21:50 AM2012.2.15 11:21:50 AMutilisation _27 03 UTILISATION

UTILISATION DU ROBOT ASPIRATEUR

Démarrage/Arrêt du nettoyage Vous pouvez exécuter ou arrêter toutes les fonctions du robot aspirateur. Chacune des fonctions du robot aspirateur ne peut être

exécutée lorsque le bouton de marche est activé. Lorsque le robot aspirateur est en cours de fonctionnement,

appuyez sur le bouton ( ) pour annuler l'opération et sélectionnez une fonction. Mise sous/hors tension Mise sous tension Unité principale : appuyez sur le bouton ( -

Mise hors tension Télécommande : Appuyez sur le bouton - [Power]. Unité principale : Appuyez sur le bouton ( - ) et maintenez-le enfoncé pendant 3 secondes. Si aucun bouton n’est actionné pendant 1 minute environ, l’appareil

s’éteint automatiquement pour éviter que la batterie ne se décharge. Pour remettre l’appareil sous tension, maintenez enfoncé le bouton de marche/arrêt sur l’unité principale. Démarrage ou arrêt du nettoyage Démarrage Télécommande : Appuyez sur le bouton automatique, localise ou - intensif. Unité principale : Sélectionnez le mode automatique, localisé ou - intensif en utilisant le bouton ( ) et en appuyant sur ( ). Lorsque le nettoyage commence, le robot aspirateur commence - à se déplacer. Si vous appuyez sur le bouton (

) sans sélectionner de mode de nettoyage, le robot aspirateur commence à fonctionner en mode automatique. Arrêt Pour arrêter, appuyez sur le bouton ( - ) de la télécommande ou de l'unité principale. Une fois que le nettoyage est arrêté, le robot aspirateur s'arrête. - Utilisation des boutons Utilisation des boutons de l'unité principale de l'unité principale Utilisation de la Utilisation de la télécommande télécommande DJ68-00633F.indb 27DJ68-00633F.indb 27 2012.2.15 11:21:50 AM2012.2.15 11:21:50 AM28_ utilisation Recharge Vous pouvez utiliser le bouton de recharge pour que le robot aspirateur retourne vers le chargeur pour recharger la batterie. Lorsque le robot aspirateur est en cours de fonctionnement,

appuyez sur le bouton ( ) pour annuler l'opération et appuyez sur le bouton de recharge. Appuyez sur le bouton de recharge.1.

”) s'affi che à l'écran et le robot aspirateur retourne à la station de recharge pour le rechargement. Pour arrêter le robot aspirateur pendant qu'il retourne au chargeur, 2. appuyez sur le bouton (

Pour tester la fonction de recharge automatique, appuyez sur le 3. bouton de recharge lorsque le robot aspirateur se trouve à une distance de moins de 1,5 m du chargeur. Dépannage lorsque le robot aspirateur ne retourne pas au chargeur Vérifi ez l'installation du chargeur - Lorsque le chargeur se trouve dans un endroit où il ne peut pas - guider le robot aspirateur jusqu'à lui. Lorsque le chargeur se trouve à une distance de plus de 5 m du - robot aspirateur. : Le robot aspirateur peut avoir besoin d'un temps plus long pour retourner vers le chargeur. Chargez le robot aspirateur manuellement dans les cas suivants.

Lorsque le chargeur est installé dans un coin. - Lorsque la batterie est entièrement déchargée. - Lorsque le robot aspirateur est bloqué par un obstacle (un - meuble, etc.) Lorsque le robot aspirateur ne peut pas passer sur le seuil - d'entrée pour accéder à l'endroit où le chargeur est installé. 1,5 m en avant 1,5 m en avant Utilisation de la Utilisation de la télécommande télécommande Utilisation des boutons Utilisation des boutons de l’unité principale de l’unité principale DJ68-00633F.indb 28DJ68-00633F.indb 28 2012.2.15 11:21:51 AM2012.2.15 11:21:51 AMutilisation _29 03 UTILISATION Nettoyage Automatique Le robot aspirateur se déplace tout seul et nettoie automatiquement votre intérieur jusqu’à ce que le nettoyage soit terminé. Si vous appuyez sur le bouton Marche/Arrêt sur l'unité principale ou la

télécommande sans sélectionner de mode de nettoyage, un cycle de nettoyage automatique démarre. Si le nettoyage démarre alors que le robot aspirateur se situe sur la

station de recharge, le temps qu’il lui faudra pour revenir sur cette dernière sera moins important car il garde en mémoire sa position initiale lorsqu’il se déplace. Si le robot aspirateur démarre le nettoyage à un endroit éloigné de la station de recharge et qu'il ne

parvient pas à localiser cette dernière, il s'arrête près de l'endroit où il a commencé le nettoyage. Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient

automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois) Bouton de l’unité principale Bouton de la télécommande Action correspondante Mode Normal Mode Normal Mode Turbo Mode Turbo Mode capteur de Mode capteur de poussière poussière Nettoyage terminé Nettoyage terminé 1 fois 1 fois

Permet de régler le 1. mode. Permet d’annuler le 2. mode. A propos de la fonction de reprise du nettoyage Si le robot aspirateur considère que le nettoyage est • terminé, il ne le reprend pas. Si vous déplacez le robot aspirateur alors qu’il est en train • d’être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé (et ne le reprendra pas). Ne déplacez pas le robot aspirateur ou n'appuyez pas sur • un bouton pendant qu'il est en train de nettoyer. Sinon, le robot aspirateur considère que le nettoyage est terminé et il recommence le nettoyage depuis le début. Chaque fois que vous appuyez sur le bouton Turbo, le • symbole correspondant sur l'écran s'allume ou s'éteint. Lorsque le symbole Turbo est allumé, vous pouvez démarrer le nettoyage en mode Turbo. Chaque fois que vous appuyez sur le bouton du capteur de • poussière, le symbole correspondant sur l'écran s'allume ou s'éteint. Lorsque le symbole du capteur de poussière est allumé, vous pouvez démarrer le nettoyage en mode capteur de poussière. REMARQUE ATTENTION DJ68-00633F.indb 29DJ68-00633F.indb 29 2012.2.15 11:21:51 AM2012.2.15 11:21:51 AM30_ utilisation NETTOYAGE LOCALISÉ Vous pouvez nettoyer une zone spécifi que couverte de miettes de biscuits par exemple. Déplacez le robot aspirateur là où vous souhaitez effectuer un

nettoyage localisé. Bouton de l’unité principale Bouton de la télécommande Action correspondante Mode Normal Mode Normal Mode Turbo Mode Turbo Mode capteur de Mode capteur de poussière poussière Nettoyage terminé Nettoyage terminé 2 fois 2 fois

Permet de régler le 1. mode. Permet d’annuler le 2. mode. En mode de nettoyage localisé (Spot), le robot aspirateur nettoie - une zone de 1,5m x 1,5m. Une fois le nettoyage terminé, le robot aspirateur affi che les - messages « End », « Stop » et « Stand by ». Lorsque le robot aspirateur est installé sur la station de recharge, le nettoyage localisé n'est pas pris en charge. Chaque fois que vous appuyez sur le bouton Turbo, le • symbole correspondant sur l'écran s'allume ou s'éteint. Lorsque le symbole Turbo est allumé, vous pouvez démarrer le nettoyage en mode Turbo. Chaque fois que vous appuyez sur le bouton du capteur de • poussière, le symbole correspondant sur l'écran s'allume ou s'éteint. Lorsque le symbole du capteur de poussière est allumé, vous pouvez démarrer le nettoyage en mode capteur de poussière. REMARQUE ATTENTION Environ 1,5 m Environ 1,5 m Environ 1,5 m Environ 1,5 m DJ68-00633F.indb 30DJ68-00633F.indb 30 2012.2.15 11:21:52 AM2012.2.15 11:21:52 AMutilisation _31 03 UTILISATION Nettoyage Intensif Le robot aspirateur se déplace automatiquement et nettoie jusqu’à ce que la batterie soit épuisée et que le dernier carré de l’indicateur du niveau de la batterie clignote. Si le nettoyage démarre alors que le robot aspirateur se situe sur la

station de recharge, le temps qu’il lui faudra pour revenir sur cette dernière sera moins important car il garde en mémoire sa position initiale lorsqu’il se déplace. Si le robot aspirateur démarre le nettoyage à un endroit éloigné de la

station de recharge et qu'il ne parvient pas à localiser cette dernière, il s'arrête près de l'endroit où il a commencé le nettoyage. Si le niveau de la batterie devient trop faible en cours de nettoyage, le robot aspirateur revient

automatiquement sur la station de recharge et reprend le nettoyage une fois la batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois) Bouton de l’unité principale Bouton de la télécommande Action correspondante Mode Normal Mode Normal Mode Turbo Mode Turbo Mode capteur de Mode capteur de poussière poussière 3 fois 3 fois

2 fois en mode de rechargement 2 fois en mode de rechargement Permet de régler le 1. mode. Permet d’annuler le 2. mode. A propos de la fonction de reprise du nettoyage Si le robot aspirateur considère que le nettoyage est • terminé, il ne reprendra pas le nettoyage. Si vous déplacez le robot aspirateur alors qu’il est en train • d’être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé (et ne le reprendra pas). Ne déplacez pas le robot aspirateur ou n'appuyez pas sur • un bouton pendant qu'il est en train de nettoyer. Sinon, le robot aspirateur considère que le nettoyage est terminé et il recommence le nettoyage depuis le début. Chaque fois que vous appuyez sur le bouton Turbo, le • symbole correspondant sur l'écran s'allume ou s'éteint. Lorsque le symbole Turbo est allumé, vous pouvez démarrer le nettoyage en mode Turbo. Chaque fois que vous appuyez sur le bouton du capteur de • poussière, le symbole correspondant sur l'écran s'allume ou s'éteint. Lorsque le symbole du capteur de poussière est allumé, vous pouvez démarrer le nettoyage en mode capteur de poussière. REMARQUE ATTENTION DJ68-00633F.indb 31DJ68-00633F.indb 31 2012.2.15 11:21:52 AM2012.2.15 11:21:52 AM32_ utilisation NETTOYAGE MANUEL Vous pouvez déplacer le robot aspirateur pour nettoyer une zone précise directement à l’aide de la télécommande. Déplacez le robot aspirateur là où vous souhaitez effectuer un

nettoyage manuel. Vous pouvez nettoyer manuellement à l’aide de la télécommande

uniquement. Bouton de la télécommande Action correspondante Boutons de direction Boutons de direction (vers l’avant, à gauche, à droite) (vers l’avant, à gauche, à droite) Le robot ne peut pas reculer. Le robot ne peut pas reculer. Permet de régler le mode.1. Permet d’annuler le mode.2. Lorsque le robot aspirateur est installé sur la station de • recharge, le nettoyage manuel n'est pas pris en charge. Si aucun bouton n’est actionné pendant 1 minute, l’appareil • passe en mode veille. Chaque fois que vous appuyez sur le bouton Turbo, le • symbole correspondant sur l'écran s'allume ou s'éteint. Lorsque le symbole Turbo est allumé, vous pouvez démarrer le nettoyage en mode Turbo. Chaque fois que vous appuyez sur le bouton du capteur de • poussière, le symbole correspondant sur l'écran s'allume ou s'éteint. Lorsque le symbole du capteur de poussière est allumé, vous pouvez démarrer le nettoyage en mode capteur de poussière. REMARQUE ATTENTION DJ68-00633F.indb 32DJ68-00633F.indb 32 2012.2.15 11:21:53 AM2012.2.15 11:21:53 AMutilisation _33 03 UTILISATION Programmation du départ différé Dans ce mode, vous pouvez programmer l'aspirateur pour qu'il commence un cycle de nettoyage à partir d'une heure spécifi que. Un cycle de nettoyage programmé ne peut être effectué que

lorsque l'aspirateur est installé sur la station de recharge. Télécommande Action correspondante Clignote Clignote Clignote Clignote Diminuer Diminuer Augmenter Augmenter Appuyez sur le bouton 1. Minuterie/Hebdomadaire. Le réglage actuel est affi ché -

clignote. Appuyez sur le bouton

pour régler l'heure. Mode de nettoyage

S’il n’y a pas de programmation - précédente, le mode de nettoyage est réglé sur automatique. Si une programmation existe déjà, le mode de nettoyage est réglé sur le mode confi guré. Clignote Clignote Clignote Clignote Diminuer Diminuer Augmenter Augmenter Appuyez sur le bouton 2. Minuterie/Hebdomadaire. L'heure augmente/diminue - de 5 minutes. Appuyez sur le bouton

pour régler les minutes. Clignote Clignote Clignote Clignote Diminuer Diminuer Augmenter Augmenter Appuyez sur le bouton 3. Minuterie/Hebdomadaire. Appuyez sur le bouton

pour régler le mode de nettoyage. Vous pouvez sélectionnez - le mode de nettoyage automatique ou intensif. Clignote Clignote Clignote Clignote Appuyez sur le bouton 4. Minuterie/Hebdomadaire. La valeur que vous avez - réglée clignote et les réglages sont terminés. Une fois les réglages terminés, - l'heure confi gurée et sont affi chés. Annulation des réglages Si vous appuyez sur le bouton Marche/Arrêt alors que - l'aspirateur est en cours de rechargement ou pendant que vous réglez l'heure, les réglages sont annulés. Veuillez noter que les réglages sont annulés si l'aspirateur est - séparé de la station de recharge. Temporisation Si aucun bouton n'est actionné pendant 1 minute lors du - réglage de l'heure, l'aspirateur quitte automatiquement le mode de réglage de l'heure. DJ68-00633F.indb 33DJ68-00633F.indb 33 2012.2.15 11:21:53 AM2012.2.15 11:21:53 AM34_ utilisation Programmation hebdomadaire Dans ce mode, vous pouvez programmer l'aspirateur pour qu'il commence un cycle de nettoyage à partir de l'heure spécifi ée les jours spécifi és de la semaine. Un cycle de nettoyage programmé ne peut être effectué que

lorsque l'aspirateur est installé sur la station de recharge. Télécommande Action correspondante Mode veille En mode veille, les jours - programmés de la semaine sont affi chés. Clignote Clignote Lorsqu'il n'y a pas de programmation Lorsqu'il n'y a pas de programmation Clignote Clignote Lorsqu'il n'y a une programmation Lorsqu'il n'y a une programmation Diminuer Diminuer Augmenter Augmenter Maintenez le bouton 1. Minuterie/hebdomadaire enfoncée pendant plus de 3 secondes. Appuyez sur le bouton

pour régler le jour de la semaine. Si aucune programmation n'a - été défi nie précédemment, le jour actuel de la semaine est affi ché. Si aucune heure n'est - programmée, --:-- est affi ché. Clignote Clignote Clignote Clignote Diminuer Diminuer Augmenter Augmenter Appuyez sur le bouton 2. Minuterie/Hebdomadaire. Appuyez sur le bouton

pour régler l'heure. Si une heure a été

programmée, elle est affi chée. Mode de nettoyage

Si aucune programmation n'a - été réglée précédemment, le mode de nettoyage est réglé sur automatique. S'il y a une programmation, le mode de nettoyage est réglé sur le mode confi guré. Clignote Clignote Diminuer Diminuer Augmenter Augmenter Appuyez sur le bouton 3. Minuterie/Hebdomadaire. L'heure augmente/diminue - de 5 minutes. Appuyez sur le bouton

pour régler les minutes. Lun Lun Mar Mar Mer Mer Jeu Jeu Ven Ven Sam Sam Dim Dim

pour régler le mode de nettoyage. Vous pouvez sélectionnez - le mode de nettoyage automatique ou répété. Clignote Clignote Clignote Clignote Appuyez sur le bouton 5. Minuterie/Hebdomadaire. La valeur que vous avez - réglée clignote et les réglages sont terminés. Une fois les réglages terminés,

le jour de la semaine que vous avez réglé clignote. A ce stade, vous pouvez passer à l'étape ( 2 ) et ajouter un autre jour de la semaine. Annulation des réglages Si vous appuyez sur le bouton Marche/Arrêt pendant - que vous effectuez une programmation hebdomadaire, la programmation pour le jour actuellement réglé est annulée. Ensuite, si vous appuyez de nouveau sur ce bouton, l'aspirateur quitte le mode de réglage des programmation. Temporisation Si aucun bouton n'est actionné pendant 1 minute lors du - réglage de l'heure, l'aspirateur quitte automatiquement le mode de réglage des programmation. DJ68-00633F.indb 35DJ68-00633F.indb 35 2012.2.15 11:21:55 AM2012.2.15 11:21:55 AM36_ utilisation

FONCTIONS SUPPLÉMENTAIRES

Utilisation des fonctions supplémentaires Vous pouvez utiliser le robot aspirateur plus facilement grâce aux diverses fonctions supplémentaires. Vous pouvez uniquement confi gurer les fonctions supplémentaires à l'aide de la télécommande.

Mode Turbo Chaque fois que vous appuyez sur le bouton Turbo, le symbole correspondant sur l'écran s'allume ou s'éteint. On turbo (mode Turbo activé) : la brosse principale tourne à la vitesse maximale. Off turbo (mode Normal activé) : la brosse principale tourne à vitesse normale. Mode capteur de poussière Chaque fois que vous appuyez sur le bouton du capteur de poussière, le symbole correspondant sur l'écran s'allume ou s'éteint. Mode capteur de poussière : En mode automatique, lorsque l'aspirateur détecte que de la poussière est présente dans une zone spécifi que, il tourne et change de direction pour nettoyer cette zone, puis, après avoir nettoyé cette zone, il reprend sa trajectoire précédente. En mode localisé, intensif ou manuel, lorsque l'aspirateur détecte que de la poussière est présente dans une zone spécifi que, le booster continue de fonctionner pendant quelques secondes. Mode capteur de poussière désactivé : l'aspirateur ne détecte pas l'entrée de poussière et continue de fonctionner comme réglé dans le mode de nettoyage sélectionné. Sélection d'un effet sonore Appuyez sur le bouton de sélection des sons pour sélectionner un effet sonore. Chaque fois que vous appuyez sur ce bouton, l'option

Mute est sélectionnée dans cet ordre. Sound Effects : - permet de lire les effets sonores. Mute : - ne lit aucun son ni aucune annonce. DJ68-00633F.indb 36DJ68-00633F.indb 36 2012.2.15 11:21:55 AM2012.2.15 11:21:55 AMentretien _37 04 ENTRETIEN

NETTOYAGE DU ROBOT ASPIRATEUR

Mémoriser les procédures de nettoyage et d’entretien Lorsque le bouton de mise sous tension est endommagé, veuillez

contacter un technicien du SAV pour éviter tout accident. N'utilisez aucun moyen ou dispositif mécanique non installé par le

fabricant pouvant accélérer la déformation du robot aspirateur. Vous devez éteindre le bouton de mise

sous tension situé sous l’unité principale avant de nettoyer le robot aspirateur. Sinon, le robot aspirateur risque de se mettre en marche de façon intempestive et d'occasionner des blessures. Nettoyage de la Lentille du Capteur et de la Caméra Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de nettoyer le robot aspirateur. Ne vaporisez jamais d’eau, de diluant, de benzène, etc. directement

sur l’unité principale du robot aspirateur. Essuyez délicatement la lentille du capteur

ou la caméra à l’aide d’un chiffon doux. Lentille du capteur frontal Lentille du capteur frontal Caméra Caméra Lentille du capteur frontal et caméra Lentille du capteur d’escarpement Lentille du capteur arrière entretien des outils et des fi ltres DJ68-00633F.indb 37DJ68-00633F.indb 37 2012.2.15 11:21:55 AM2012.2.15 11:21:55 AM38_ entretien Nettoyage du collecteur de poussière et des fi ltres Tout d'abord, videz le collecteur de poussière avant de le nettoyer. Lors du retrait du collecteur de poussière, veillez à ne pas renverser la

poussière. Videz le collecteur de poussière dans les cas suivants.

Lorsque la poussière s'est accumulée dans le collecteur de poussière.1. Lorsque la puissance d'aspiration faiblit soudainement.2. Lorsque le bruit augmente soudainement.3. Appuyez sur le bouton d'éjection du collecteur de poussière (PUSH) 1. et tirez le collecteur pour le retirer. Retirez le couvercle du collecteur de poussière en le tirant dans le 2. sens de la fl èche sur la fi gure. Retirez le fi ltre et le fi ltre à tamis du collecteur de 3. poussière. Secouez le fi ltre, le fi ltre à tamis et le collecteur de poussière 4. pour éliminer les résidus de poussière. Vous pouvez le nettoyer à l'eau.

Après l'avoir nettoyé à l'eau : Collecteur de poussière : essuyez complètement l'eau.1. Filtre, fi ltre à tamis : séchez-les complètement puis 2. remontez-les. Remontez le fi ltre et le fi ltre à tamis sur le collecteur de 5. poussière. Montez le fi ltre à tamis en orientant la grille vers le bas. Si - l'orientation est incorrecte, vous ne pourrez pas le monter. Si le collecteur de poussière est monté sans le fi ltre, le code d'erreur C08 s'affi che. Veillez à bien monter le fi ltre. Fermez le couvercle du collecteur de poussière et installez-le sur 6. l'unité principale. Filtre Filtre Filtre à tamis Filtre à tamis REMARQUE ATTENTION DJ68-00633F.indb 38DJ68-00633F.indb 38 2012.2.15 11:21:56 AM2012.2.15 11:21:56 AMentretien _39 04 ENTRETIEN

Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de nettoyer le robot aspirateur. Comme la poussière présente dans le collecteur de poussière • peut sortir, retirez d'abord le collecteur de poussière avant de nettoyer la brosse principale. Après avoir vérifi é qu’aucun corps étranger n’est présent, 1. appuyez sur le crochet fi xant le cache de la brosse pour l’enlever. Retirez la brosse principale de l'unité principale en la soulevant.2. Retirez toutes les substances étrangères, comme les cheveux 3. longs ou les bouts de fi celle enroulés autour de la brosse principale à l'aide d'une brosse ou d'un aspirateur. ATTENTION DJ68-00633F.indb 39DJ68-00633F.indb 39 2012.2.15 11:21:56 AM2012.2.15 11:21:56 AM40_ entretien Après un cycle de nettoyage, fi xez d'abord le côté de la brosse 4. principale opposé au bouton de mise sous tension et fi xez ensuite l'autre côté. Insérez le côté dans les deux fentes et faites-le glisser 5. légèrement vers le bas jusqu'à ce qu'un petit clic se fasse entendre. Pour empêcher que le robot aspirateur ne soit bouché, veillez à ne pas aspirer des cure-dents • ou des cotons-tiges. Lorsque le retrait des substances devient diffi cile, contactez le centre d'assistance clientèle.• Comme la brosse principale aspire la poussière sur le sol, les bouts de fi celle ou les cheveux • longs peuvent s'enrouler autour d'elle. Vérifi ez et nettoyez régulièrement la brosse principale. ATTENTION DJ68-00633F.indb 40DJ68-00633F.indb 40 2012.2.15 11:21:56 AM2012.2.15 11:21:56 AMentretien _41 04 ENTRETIEN Nettoyage de la Brosse Rotative Latérale Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de nettoyer le robot aspirateur. Vérifi ez si la brosse rotative latérale est courbée ou si des 1. substances étrangères sont collées dessus. A l'aide de gants en caoutchouc, enroulez la brosse rotative 2. d'un chiffon imbibé d'eau chaude pendant 10 secondes et laissez sécher. En tournant la brosse rotative latérale, répétez les procédures de 3. l'étape 2. Si des cheveux ou des bouts de fi celle sont coincés entre l’unité 4. principale et la brosse rotative latérale, dévissez la brosse à l’aide d’un tournevis cruciforme et retirez-la. Avant de remonter la brosse, vérifi ez les repères « L » de la brosse et de l’unité principale. (La lettre « R » est gravée sur le côté droit de la brosse rotative.) Comme la brosse rotative latérale attire facilement les cheveux et d'autres substances étrangères, veillez à la nettoyer régulièrement. La présence d'une quantité excessive de substances étrangères sur la brosse latérale risque de l'endommager.

REMARQUE DJ68-00633F.indb 41DJ68-00633F.indb 41 2012.2.15 11:21:56 AM2012.2.15 11:21:56 AM42_ entretien Nettoyage de la roue d'entraînement Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de nettoyer le robot aspirateur. Si le robot aspirateur se met soudain à zigzaguer, cela signifi e

qu'il y a peut-être des substances étrangères collées sur la roue d'entraînement. Lors du nettoyage de la roue d'entraînement, placez un chiffon 1. humide au sol, puis retournez l'unité principale en la couchant avec précaution. Vérifi ez la présence éventuelle de substances étrangères et retirez-2. les à l'aide de pinces si nécessaire. DJ68-00633F.indb 42DJ68-00633F.indb 42 2012.2.15 11:21:57 AM2012.2.15 11:21:57 AMdépannage _43 05 DÉPANNAGE LISTE DE VÉRIFICATION AVANT D’APPELER LE CENTRE D’ASSISTANCE Problème Vérifi cation Solution Le robot aspirateur ne fonctionne pas du tout avant le nettoyage. Le collecteur de poussière est-il • monté ? Installez le collecteur de poussière.• Le bouton de mise sous tension • est-il activé ? Activez le bouton de mise sous • tension. Le mode de nettoyage • est-il allumé à l'écran ? Appuyez sur le bouton • . (Pour l'éteindre, appuyez sur le bouton et maintenez-le enfoncé pendant au moins 3 secondes.) Le dernier carré du niveau de • batterie clignote-t-il et le message « Lo » s’affi che-t-il à l'écran ? Soulevez le robot aspirateur • et installez-le sur la station de recharge pour le recharger. Le robot aspirateur ne fonctionnera • pas si les piles de la télécommande sont déchargées. Remplacez les piles de la • télécommande. (type AAA) Le robot aspirateur s'est arrêté de fonctionner pendant le nettoyage. Le dernier carré du niveau de • batterie clignote-t-il et le message « Lo » s’affi che-t-il à l'écran ? Soulevez le robot aspirateur • et installez-le sur la station de recharge pour le recharger. Le robot aspirateur s'est-il • accroché sur des fi ls présents sur le sol ? Éteignez le bouton de mise sous • tension et retirez les fi ls. Le robot aspirateur est-il bloqué • au sol à un endroit où il y a une différence de hauteur ? La roue d'entraînement est levée. - Éteignez le bouton de mise sous • tension et déplacez le robot aspirateur vers un autre endroit. Un tissu fi n est-il enroulé autour de • la roue d'entraînement ? Éteignez le bouton de mise sous • tension et retirez le tissu fi n. Le robot aspirateur est-il bloqué • sur le seuil de porte ? Éteignez le bouton de mise sous • tension et déplacez le robot aspirateur vers un autre endroit. La puissance d'aspiration est faible pendant le nettoyage. Vérifi ez si le collecteur de poussière • est plein. Arrêtez le robot aspirateur et videz • le collecteur de poussière. Vérifi ez si l'entrée d'aspiration • est bouchée par des substances étrangères. Éteignez le bouton de mise sous • tension et retirez les substances étrangères présentes dans l'entrée d'aspiration. Vérifi ez si le fi ltre est colmaté.• Nettoyez le fi ltre soigneusement.• dépannage DJ68-00633F.indb 43DJ68-00633F.indb 43 2012.2.15 11:21:57 AM2012.2.15 11:21:57 AM44_ dépannage Problème Vérifi cation Solution Le robot aspirateur n'arrive pas à trouver la station de recharge. Vérifi ez si la fi che d'alimentation de • la station de recharge est branchée correctement sur la prise. Si des obstacles se trouvent à • moins de 1 m devant le chargeur ou à moins de 50 cm sur les côtés, vous devez les retirer. Si des substances étrangères • se trouvent sur les broches du chargeur, essuyez-les à l’aide d’un chiffon sec. Le module VIRTUAL GUARD est-il • installé près du chargeur ? Déplacez le module VIRTUAL • GUARD de manière à ce que le robot aspirateur puisse venir se recharger automatiquement. Le robot aspirateur franchit la porte virtuelle. Les piles du module VIRTUAL • GUARD sont-elles vides ? Changez les piles.• (2 piles alcalines type D (LR20)) Le témoin de mode est-il éteint ?• Vérifi ez que le module VIRTUAL • GUARD n’est pas éteint puis réglez-le sur le mode souhaité. Le temps d’utilisation des piles du module VIRTUAL GUARD est trop court. Utilisez-vous des piles sèches de • manganèse ? Remplacez les piles par des piles • alcalines neuves. (2 piles alcalines type D (LR20)) Le robot aspirateur se déplace soudain en diagonale pendant le nettoyage. Le robot aspirateur peut nettoyer • en diagonale dans les cas suivants. Après avoir été rechargé et placé - dans un angle sur la station de recharge. Lorsque le robot aspirateur se - déplace vers une autre zone via une trajectoire raccourcie après avoir nettoyé une zone. Lorsque l'angle de contact avec un - obstacle n'est pas perpendiculaire (90˚). Lorsque le sol est carrelé ou - recouvert de parquet. Le sens de nettoyage est • déterminé par l'emplacement initial du robot. Comme il nettoie les zones en dessinant une carte, il couvre éventuellement toute la zone. (mode Normal) Installez la station de recharge dans le sens du grain du bois du parquet, et commencez le nettoyage avec le robot aspirateur installé sur la station de recharge. DJ68-00633F.indb 44DJ68-00633F.indb 44 2012.2.15 11:21:57 AM2012.2.15 11:21:57 AMdépannage _45 05 DÉPANNAGE

CODES D’ERREUR : DÉPANNAGE

CODE D'ERREUR CAUSE SOLUTION Le robot aspirateur est coincé, • entravé par quelque chose. Éteignez le bouton de mise sous tension situé • sous le robot et déplacez le robot. Un corps étranger (fi celle, • papier, jouet, etc.) est coincé dans la brosse principale. Éteignez le bouton de mise sous tension situé • sous le robot et retirez le corps étranger coincé dans la brosse principale. Un corps étranger (fi celle, • papier, jouet, etc.) est coincé dans la roue d’entraînement gauche. Éteignez le bouton de mise sous tension situé • sous le robot et retirez le corps étranger coincé dans la roue d’entraînement gauche. Un corps étranger (fi celle, • papier, jouet, etc.) est coincé dans la roue d’entraînement droite. Éteignez le bouton de mise sous tension situé • sous le robot et retirez le corps étranger coincé dans la roue d’entraînement droite. Vérifi ez le capteur antichoc.• Éteignez le bouton de mise sous tension situé • sous le robot et retirez l'obstacle présent devant le robot ou déplacez ce dernier. Un corps étranger (poussière, • saleté, etc.) se trouve sur la lentille du capteur d’obstacles. Éteignez le bouton de mise sous tension situé • sous le robot et essuyez les lentilles avant et arrière du capteur à l’aide d’un chiffon doux. Un corps étranger (poussière, • saleté, etc.) se trouve sur la lentille du capteur d’escarpement. Éteignez le bouton de mise sous tension situé • sous le robot et essuyez la lentille du capteur d’escarpement à l’aide d’un chiffon doux. Collecteur de poussière non • inséré. Insérez le collecteur de poussière jusqu’à • entendre un petit « clic ». Un corps étranger (fi celle, • tissu, etc.) est coincé dans la brosse rotative latérale. Éteignez le bouton de mise sous tension situé • sous le robot et retirez le corps étranger coincé dans la brosse rotative latérale. Si vous appuyez sur le bouton Marche/Arrêt ou éteignez le bouton de mise sous tension, le code
