MODE D'EMPLOI SC12F50 SAMSUNG

Merci d'avoir choisi un produit Samsung.Afin de bénéficier d'un service plus complet, veuillez enregistrer votre produit à l'adresse www.samsung.com/register Série SC12F50 ✻ Avant d'utiliser cet appareil, veuillez lire attentivement les instructions.✻ Utilisation intérieure uniquement.02_ consignes de sécurité consignes de sécurité

• Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel et le conserver pour toute référence ultérieure. AVERTISSEMENT

• Les instructions d'utilisation suivantes concernent plusieurs modèles; il est donc possible que les caractéristiques de votre aspirateur soient légèrement différentes de celles spécifiées dans ce manuel.

SYMBOLES ATTENTION/AVERTISSEMENT UTILISÉS

AVERTISSEMENT Indique un danger de mort ou de blessure grave. ATTENTION Indique un risque de blessure ou de dégât matériel.

AUTRES SYMBOLES UTILISÉS

Indique une action INTERDITE. Indique une action que vous devez effectuer. Indique que vous devez débrancher la fiche d'alimentation de la prise. AVERTISSEMENT Cet aspirateur est destiné à une utilisation domestique uniquement. Ne l'utilisez pas pour le nettoyage de saletés et débris provenant de la construction. Maintenez les filtres régulièrement propres afin d'éviter l'infiltration de toute fine poussière. N'utilisez pas cet aspirateur lorsque l'un des filtres a été retiré. Sinon, cela risquerait d'endommager les composants internes et d'annuler la garantie. État de Californie Proposition 65 Avertissement (États-Unis uniquement) AVERTISSEMENT Ce produit contient des produits chimiques reconnus par l’Etat de Californie pour causer le cancer et la toxicité reproductive.consignes de sécurité _03 consignes de sécurité

CONSIGNES IMPORTANTES DE

SÉCURITÉ Lors de l'utilisation d'un appareil électrique, suivez toujours ces précautions de base: LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER VOTRE ASPIRATEUR TRAINEAU AVERTISSEMENT

1. Ne laissez pas l'appareil sans surveillance lorsqu'il est branché. Débranchez-le lorsque

vous ne l'utilisez pas ou avant toute opération d'entretien.

2. N'utilisez pas l'appareil à l'extérieur ni sur des surfaces mouillées.

3. Cet aspirateur ne doit pas être utilisé comme un jouet. Prêtez une attention particulière

aux enfants qui vous entourent lorsque vous utilisez l'aspirateur.

4. Utilisez cet appareil uniquement tel qu’indiqué dans le présent manuel. Utilisez des

accessoires recommandés par le fabricant uniquement.

5. N’utilisez jamais de cordon ou de prise endommagé(e). Si l'appareil fonctionne

anormalement, a reçu un choc, a été endommagé, laissé à l'extérieur ou plongé dans l'eau, retournez-le au centre d'assistance.

6. Ne tirez pas sur le cordon; ne soulevez pas l’appareil par le cordon; n'utilisez pas le

cordon comme poignée; ne fermez pas de porte sur le cordon; ne tirez pas le cordon sur des rebords ou des angles coupants. Ne placez pas l'appareil sur le cordon. Maintenez le cordon éloigné des surfaces chauffées.

7. Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez la prise

8. Ne manipulez pas la prise ou l'appareil si vous avez les mains mouillées.

9. N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si l’une des

ouvertures est obstruée. Nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d'empêcher le passage de l’air.

10. Maintenez les cheveux, les vêtements larges, les doigts et toute autre partie de votre

corps loin des ouvertures et des pièces en mouvement.

11. Mettez hors tension tous les contrôles avant de débrancher l'appareil.

12. Soyez très prudent lorsque vous nettoyez les escaliers.

13. N’aspirez jamais de liquides inflammables ou combustibles tels que de l’essence et

n’utilisez jamais l’appareil si de tels liquides risquent d’être présents.

14. N’aspirez jamais d’objets en train de brûler ou de fumer, tels que des cigarettes, des

allumettes ou des cendres chaudes.

15. N'utilisez pas l'aspirateur si le bac à poussière et/ou les filtres ne sont pas à leur place.

16. N’utilisez pas l'aspirateur dans un espace clos rempli de vapeurs de peinture à l’huile,04_ consignes de sécurité

de diluant, de substances antimites, de poussières inflammables et autres éléments explosifs ou toxiques.

17. N’aspirez jamais d’objets pointus ou tranchants tels que des morceaux de verres, des

clous, des vis, des pièces de monnaie, etc.

18. Le tuyau contient des câbles électriques. Ne l'utilisez pas s'il est endommagé, coupé

ou percé. N'aspirez pas d'objets pointus.

19. Mettez toujours cet appareil hors tension avant de connecter ou déconnecter le tuyau

ou le suceur motorisé.

20. Débranchez l'appareil avant de connecter le suceur motorisé.

21. Tenez la fiche lorsque vous rembobinez le cordon afin d’éviter qu'il ne vous blesse.

- Pour limiter les risques d’électrocution, cet appareil dispose d’une prise polarisée (une broche est plus large que l’autre). Cette prise ne doit s’insérer dans la prise murale polarisée que dans un seul sens. Si la prise ne s’enfonce pas entièrement dans la prise murale, retournez-la. Si elle ne s’enfonce toujours pas correctement, contactez un électricien qualifié pour faire installer une prise murale adéquate. Ne remplacez et ne modifiez jamais la prise.table des matières _05 table des matières

07 Cordon d'alimentation 07 Contrôle de la puissance 10 Brosse motorisee (Série SC12F50P)

11 Brosse motorisee (Série SC12F50P) 13 Utilisation des accessoires 15 Entretien des brosses 17 Vider le réservoir de poussière 18 Nettoyage du filtre à poussière 19 Nettoyage du filtre à poussière 20 Nettoyage du filtre de sortie 20 Remplacement des piles DÉPANNAGE 2106_ montage de l'aspirateur montage de l'aspirateur En option

• N'appuyez pas sur le bouton de la poignée du réservoir de poussière lorsque vous portez l'appareil.

• Pour le stockage, redresser le tuyau sur le sol. (SC12F50P Série)

• Avant d'entreposer l'aspirateur, fixez le suceur à parquets sur sa position de rangement. (SC12F50H,SC12F50V Série)fonctionnement de l'aspirateur _07

02 FONCTIONNEMENT DE L'ASPIRATEUR

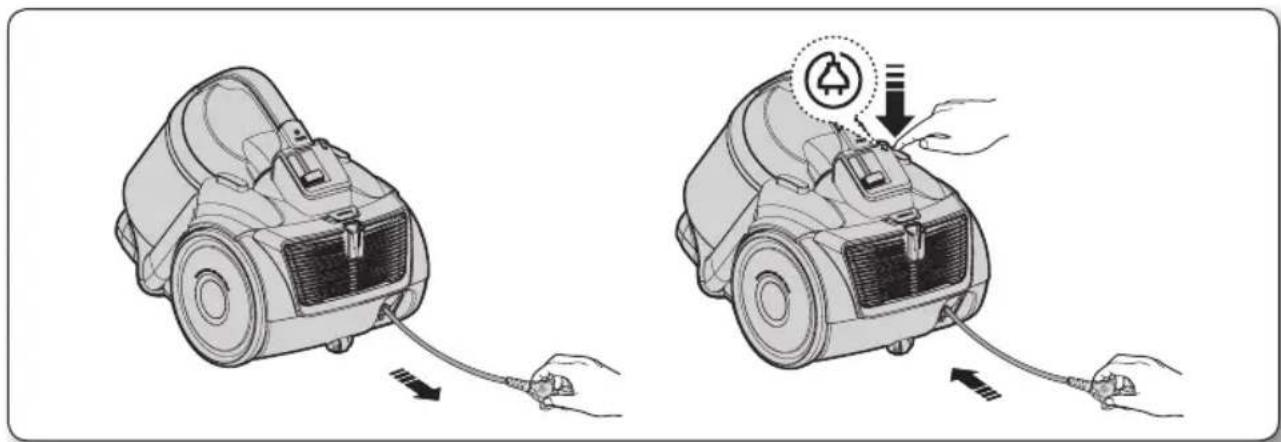

• Lorsque vous débranchez la fiche d'une prise électrique, tenez la fiche, non le cordon.

CONTRÔLE DE LA PUISSANCE

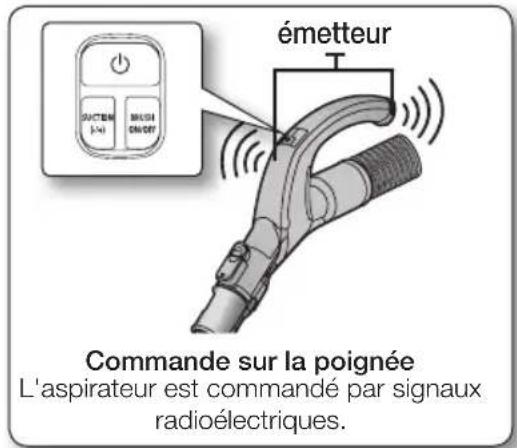

Télécommande à radiofréquence (Séries SC12F50H) TUYAU (Série SC12F50H)

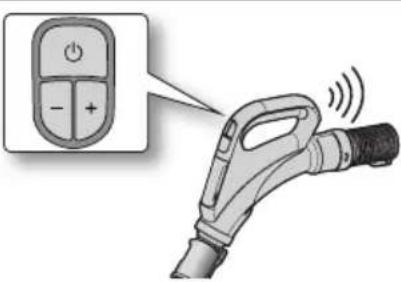

1. Bouton Marche/Arrêt [ ]

- Appuyez une fois sur le bouton [ ] pour mettre en marche l’aspirateur. Appuyez dessus une seconde fois pour l’arrêter.

2. Bouton Aspiration [+], [-]

- Appuyez sur le bouton [+] pour augmenter la puissance d'aspiration. Appuyez sur le bouton [-] pour diminuer la puissance d'aspiration. Commande sur la poignée L'aspirateur est commandé par signaux radioélectriques. Si aucun bouton n'est pressé pendant 30minutes lors du nettoyage, le dispositif de sécurité est activé et coupe l'alimentation. Dans ce cas, appuyez sur le bouton [Mise en marche] de l'unité motorisee ou débranchez puis rebranchez le cordon d'alimentation. fonctionnement de l'aspirateur08_ fonctionnement de l'aspirateur TUYAU (Série SC12F50P)

1. MARCHE/ARRÊT de l’aspirateur ( )

- Appuyez une fois sur le bouton MARCHE/ARRÊT pour mettre en marche l’aspirateur. Appuyez dessus une seconde fois pour l’arrêter.

2. Aspiration de l'aspirateur (-/+)

- Appuyez sur le bouton SUCTION (-/+) (ASPIRATION) (-/+) pour augmenter ou diminuer la puissance d'aspiration. Chaque fois que le bouton est actionné, la puissance d'aspiration est augmentée progressivement. Lorsque l'aspirateur atteint sa puissance d’aspiration maximale, celle-ci revient à sa valeur minimale lorsque vous appuyez à nouveau sur le bouton.

3. BRUSH ON/OFF (MARCHE/ARRÊT DE LA BROSSE)

- Appuyez une fois sur le bouton BRUSH ON/OFF (MARCHE/ARRÊT DE LA BROSSE) pour mettre en marche la brosse motorisee. Appuyez dessus une deuxième fois pour l'arrêter. Ne placez pas d'obstacle devant l'émetteur lorsque vous utilisez la commande sur la poignée. NORME fCC/ffC ID: A3LROH20S Cet appareil est conforme à la section 15 des Règles de la FCC. Les deux conditions de fonctionnement suivantes sont requises:

1. Cet appareil ne doit pas provoquer d'interférence nocives et

2. Cet appareil doit accepter toute interférence reçue, même celles pouvant provoquer un

fonctionnement indésirable.

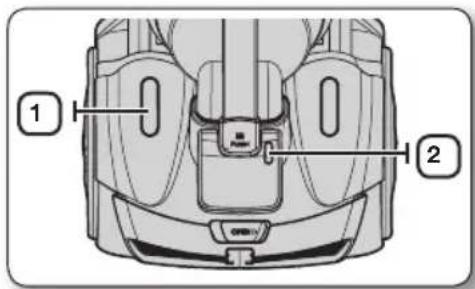

CORPS DE L'ASPIRATEUR

Appuyez plusieurs fois sur le bouton MARCHE/ARRÊT pour démarrer et arrêter l'aspirateur. (OFF (ARRÊT)→ ON (MARCHE)

• OFF (ARRÊT)) Si la télécommande sur la poignée ne fonctionne pas, vous pouvez utiliser le bouton MARCHE/ARRÊT situé sur le corps de l'appareil.

Le bouton MARCHE/ARRÊT met en route ou arrête l'aspirateur.

Le témoin du filtre s'allume lorsque le groupe filtrant doit être vérifié ou vidé. Commande sur la poignéeL'aspirateur est commandé par signaux radioélectriques. émetteur fonctionnement de l'aspirateurfonctionnement de l'aspirateur _09 02 fONCTIONNEMENT DE L'ASPIRATEUR Type commande sur l'appareil (Série SC12f50V) - TUYAU Afin de réduire la puissance d'aspiration pour nettoyer des rideaux, des petits tapis et autres tissus délicats, faites coulisser la glissière d'aération jusqu'à faire apparaître entièrement l'ouverture.

- CORPS DE L'ASPIRATEUR

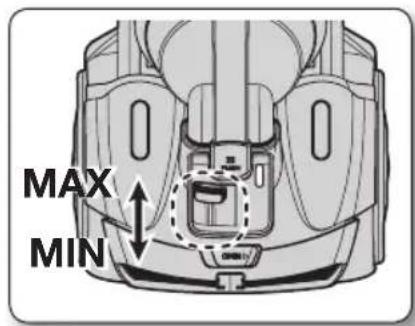

Pour contrôler la puissance, il suffit de glisser le bouton de mise en marche vers le haut ou vers le bas. MIN=Pour les tissus délicats, comme les rideaux par exemple. MAX=Pour les sols durs et les moquettes très sales. MIN MAX MIN MAX10_ fonctionnement de l'aspirateur BROSSE MOTORISEE (SÉRIE SC12f50P) Aspiration avec la brosse motorisee

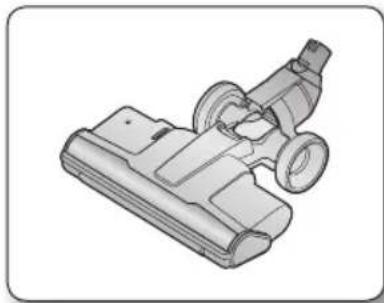

1. Fixation de la brosse motorisee

Le tuyau doit être raccordé au traineau et la brosse motorisee doit être fixée au tuyau et au tube télescopique.

• Pour de meilleurs résultats, déplacez la brosse motorisee doucement sur des distances courtes et se chevauchant.

• Dans des zones très sales, passez l'aspirateur dans plusieurs sens. ATTENTION Ne retournez pas la brosse motorisee pendant son fonctionnement.

3. Vérification des performances de la brosse motorisee

Vous pouvez vérifier si la brosse motorisee fonctionne correctement en soulevant légèrement le tube d'extension pour voir la partie arrière de la brosse. La brosse motorisee ne fonctionne pas lorsqu'elle est bouchée ou lorsque l'unité est hors tension. Si la brosse motorisee est bouchée, débranchez le cordon d'alimentation de la prise électrique. Retournez la brosse motorisee et retirez l'objet coincé. Remettez la brosse motorisee en place et reprenez l'aspiration. Protecteur contre surcharges Le protecteur contre surcharges coupe le moteur de la brosse si celle-ci devient bouchée. La brosse s'arrête, mais le moteur d'aspiration continue de fonctionner. Pour réinitialiser le protecteur contre surcharges, mettez l'aspirateur hors tension et débranchez-le. Retirez l'objet provoquant l'obstruction de la zone de la brosse. Utilisez un stylo pour appuyer sur le commutateur de réinitialisation. Activez l'aspirateur et continuez de l'utiliser. Commutateur de réinitialisation fonctionnement de l'aspirateurentretien des outils et du filtre _11 0 3 ENTRETIEN DES OUTILS ET DU fILTRE entretien des outils et du filtre BROSSE MOTORISEE (SÉRIE SC12f50P) VÉRIfICATION de la brosse rotative et de la courroie d'entraînement Vous devez vérifier régulièrement si la brosse rotative et la courroie d'entraînement de votre aspirateur sont endommagées ou usées. En outre, vous devez nettoyer les ficelles, les cheveux et les fibres de moquette de la brosse et de ses extrémités. Ces éléments pourraient s'enrouler autour de la brosse et réduire la capacité à nettoyer efficacement votre tapis. Retirez également tous les débris accumulés sous le cache de la brosse.

1. Débranchez l'aspirateur de la prise électrique.

2. Placez la poignée sur la position inférieure et retournez l'aspirateur pour que la partie inférieure

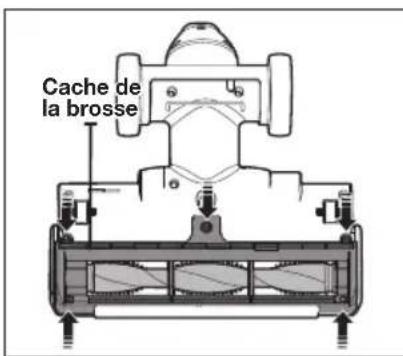

3. Retirez les five vis (au niveau des flèches du dessin à droite) à l'aide d'un tournevis.

4. Retirez le cache de la brosse.

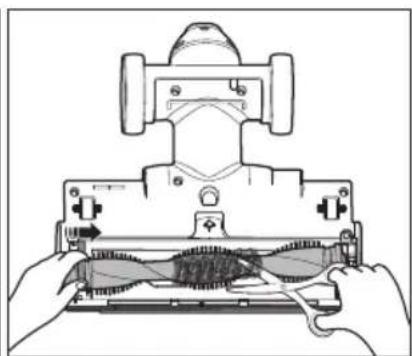

5. Saisissez la brosse rotative des deux extrémités et soulevez-la.

6. Retirez les ficelles, les cheveux et les autres débris de la brosse rotative et soyez particulièrement

attentif aux extrémités de la brosse.

7. Retirez les ficelles, les cheveux et les autres débris des zones de la poulie du moteur et de la

courroie d'entraînement.

8. Vérifiez si la courroie d'entraînement est usée, coupée ou endommagée.

9. Vérifiez si le passage d'air est obstrué. Retirez les débris de cette zone.

CAUTION La brosse rotative pourrait provoquer le happement d'une frange d'un rideau à l'intérieur de l'aspirateur. Soyez prudent et désactivez la brosse lorsque vous aspirez des rideaux avec des franges. Cache de la brosse12_ entretien des outils et du filtre Brosse pour parquet (EN OPTION)

• Aspire la poussière d'une large zone d'une seule fois.

• Retirez les saletés entièrement de l'orifice d'aspiration s'il est bouché. Brosse pour couverture (EN OPTION)

Permet d'aspirer les poils d'animaux et les fibres sur les tissus d'ameublement et le linge de lit.

1. Retirez les saletés entièrement si l'orifice d'aspiration est bouché.

2. Placez le bouton de verrouillage sur (

) et retirez les saletés.

3. Pour le remontage, alignez le capot à l'avant du corps principal et fermez. Une fois le capot

fermé, assurez-vous que le bouton de verrouillage est bien sur la position (

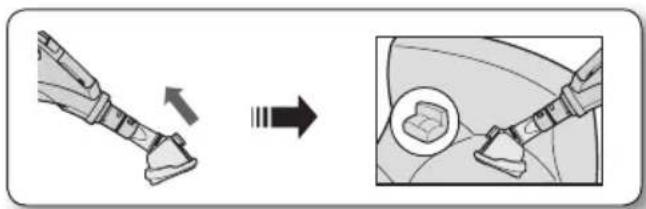

ATTENTION Utilisez cet accessoire uniquement pour le linge de lit. Prenez garde de ne pas endommager la brosse lorsque vous devez la déboucher. entretien des outils et du filtreentretien des outils et du filtre _13 0 3 ENTRETIEN DES OUTILS ET DU fILTRE

• Réglez la longueur du tube télescopique en faisant glisser d'avant en arrière le bouton de contrôle de la longueur situé au centre du tube.

• En cas d'obstruction, retirez le tube télescopique et réglez-le sur la longueur minimale. Cela permet d'éliminer plus facilement tout objet obstruant le tube. Accessoire (Série SC12f50H, SC12f50V)

• Pour utiliser la brosse pour tissu, enfoncez-la sur l'extrémité de la poignée.

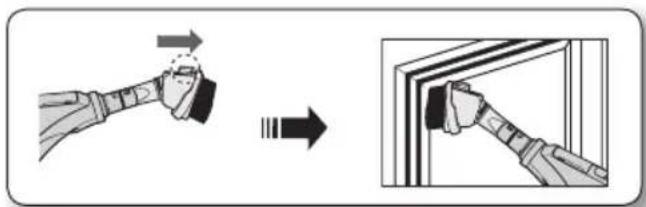

• Tirez sur le bouton pour utiliser la brosse à épousseter.

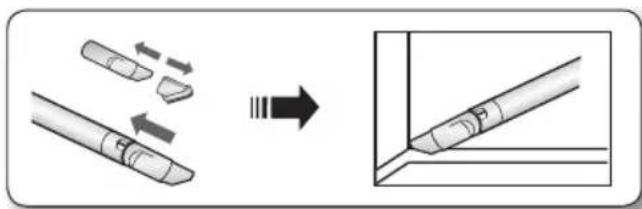

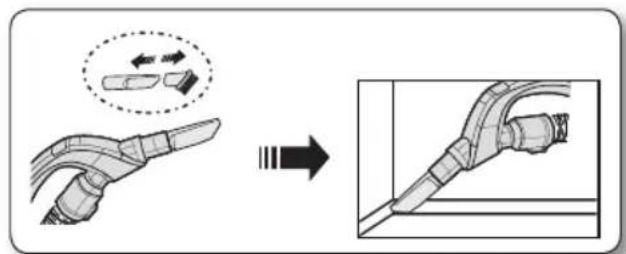

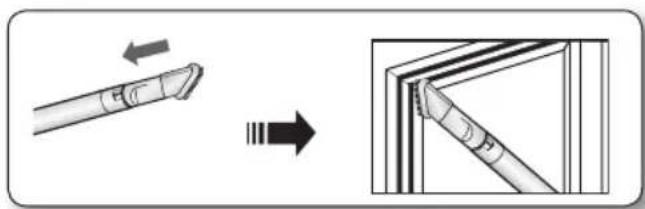

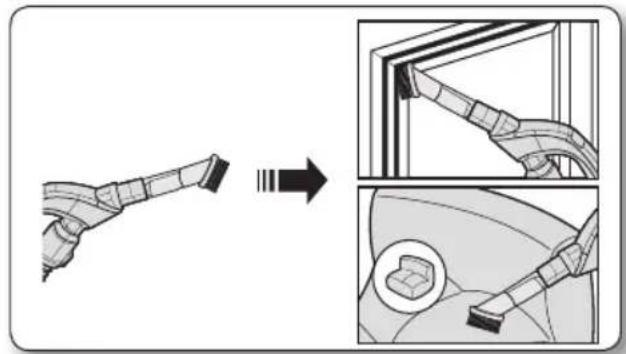

• Pour utiliser le suceur plat, enfoncez l'accessoire sur l'extrémité de la poignée dans le sens opposé.14_ entretien des outils et du filtre Accessoires (Série SC12f50P)

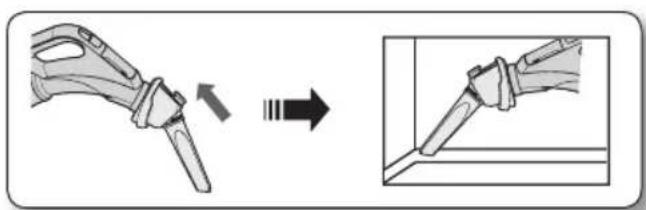

• Enfoncez l'accessoire sur l'extrémité de la poignée.

• Retirez la brosse à épousseter pour utiliser le suceur plat.

• Enfoncez l'accessoire sur l'extrémité du tube.

• Retirez la brosse à épousseter pour utiliser le suceur plat. entretien des outils et du filtreentretien des outils et du filtre _15 0 3 ENTRETIEN DES OUTILS ET DU fILTRE

ENTRETIEN DES BROSSES

Brosse 2positions (en option) Nettoyage de moquette Nettoyage de sol dur

• Réglez la manette d'aspiration en fonction de la surface à nettoyer.

• Retirez les saletés entièrement si l'orifice d'aspiration est bouché. Brosse spéciale poils d'animaux (en option)

Pour une meilleure aspiration des poils d’animaux et des fibres sur les moquettes. Une aspiration fréquente des cheveux ou des poils d’animaux peut entraîner un ralentissement de la rotation en raison d’un enchevêtrement de ces éléments autour de la brosse. Dans ce cas, nettoyez la brosse avec précaution.

1. Poussez le bouton Open (Ouvrir) du cache d'écran transparent pour retirer le cache.

2. Enlevez la barre de brosse de l'écran transparent.

3. Retirez la poussière et les cheveux enroulés autour de la barre de la brosse à l’aide de ciseaux.

4. Retirez la poussière à l’intérieur du logement de la brosse à l’aide d’un chiffon sec ou d’un suceur plat.

5. Insérez la barre de brosse dans la courroie pivotante et effectuez le montage.

6. Retournez le cache d'écran transparent dans sa position pour l'assembler à nouveau.

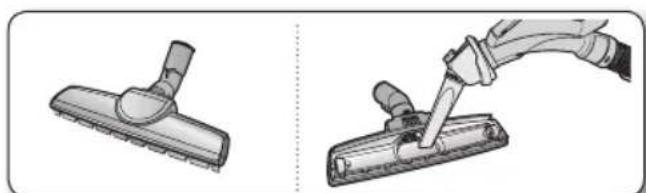

Brosse pour parquet (en option)

• Aspire la poussière d'une large zone en une seule fois.

• Retirez les saletés entièrement si l'orifice d'aspiration est bouché.16_ entretien des outils et du filtre Mini turbo brosse (en option) - Remplacer la brosse rouleau

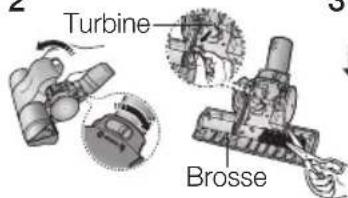

1. Si vous constatez que la brosse est obstruée par des débris,

dévissez les deux vis situées à l’arrière de la mini turbo brosse et retirer le cache pour éliminer les corps étrangers.

2. Inspectez l'état de la brosse rouleau.

Remplacez la brosse rouleau lorsque les poils sont usés. Pour retirer la brosse rouleau, tirez-la vers le haut et sortez-la des logements d'extrémité dans le boîtier du suceur. Insérez les extrémités de la brosse rouleau dans les mêmes logements pour la replacer. Contrôlez l’état de la courroie pour vous assurer qu'elle est en bon état. Si celle-ci présente des fissures ou des cassures, remplacez- la en suivant la procédure décrite à la section Remplacer la courroie.

3. Utilisation de la puissance MAXI.

Appuyez sur le bouton MAX (MAXI) pour utiliser l’aspirateur à sa puissance maximale. - Remplacer la courroie

1. Retirer la plaque inférieure.

Reportez-vous à la figure dans les instructions Remplacer la brosse rouleau.

2. Enroulez l’une des extrémités de la courroie neuve autour de l’arbre

3. Enroulez l’autre extrémité autour de la zone prévue à cet effet de la

brosse. Insérez la brosse rouleau dans les logements du boîtier du suceur. Reportez-vous à la figure dans les instructions Remplacer la brosse rouleau.

4. Remettez en place la mini turbo brosse en suivant la procédure

décrite dans la section Remplacer la brosse rouleau. entretien des outils et du filtreentretien des outils et du filtre _17 0 3 ENTRETIEN DES OUTILS ET DU fILTRE VIDER LE RÉSERVOIR DE POUSSIÈRE

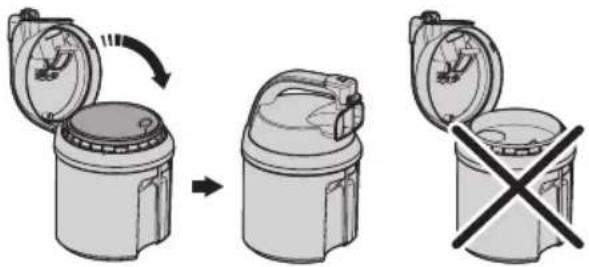

Une fois le réservoir de poussière plein (repère atteint), videz-le. Sortez le réservoir de poussière en appuyant sur le bouton. Retirez le couvercle du réservoir de poussière.

Clic Videz la poussière dans la poubelle. Refermez le couvercle du réservoir. Avant réutilisation, poussez le réservoir à poussière à l'intérieur du corps de l'aspirateur jusqu'à entendre un «clic».

Vous pouvez rincer le réservoir à poussière à l'eau froide.

• Videz dans un sac plastique (recommandé pour les personnes souffrant d'asthme ou d'allergie)18_ entretien des outils et du filtre

NETTOYAGE DU FILTRE À POUSSIÈRE

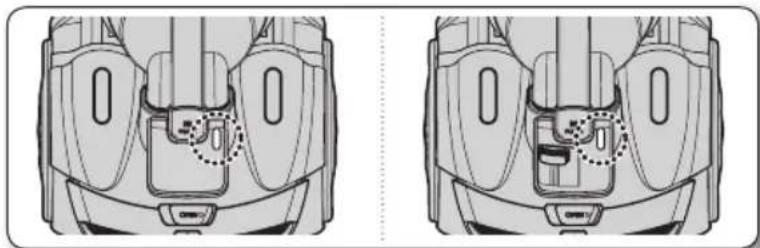

Quand nettoyer le filtre à poussière?

• Le témoin devient rouge lorsque l'aspiration est réduite. Si la lumière s'allume, nettoyez le filtre à poussière.

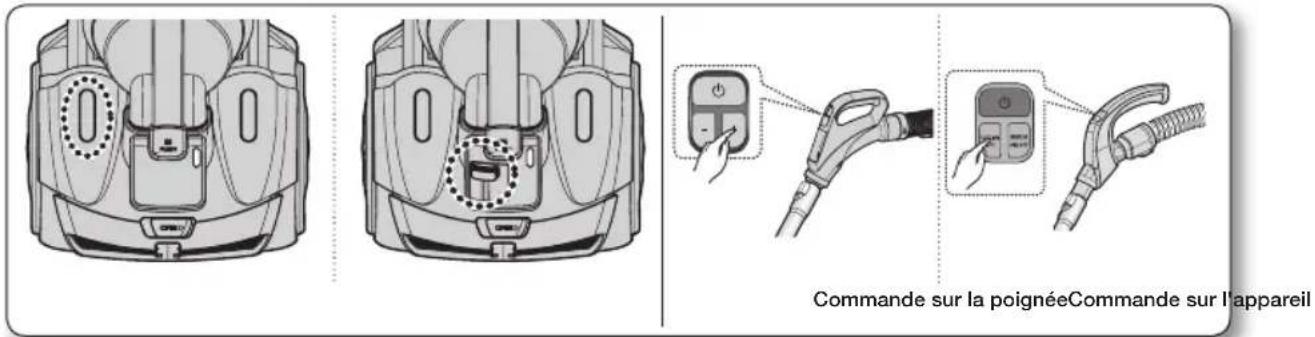

• Réglez la puissance de l'aspirateur sur «MAX». Commande sur la poignéeCommande sur l'appareil

• Si l'indicateur de vérification du filtre devient rouge lorsque la brosse est maintenue à 10cm du sol, nettoyez le groupe filtrant. Lorsque la puissance d'aspiration est constamment réduite ou l'aspirateur surchauffe anormalement, nettoyez le groupe filtrant. entretien des outils et du filtreentretien des outils et du filtre _19 0 3 ENTRETIEN DES OUTILS ET DU fILTRE NETTOYAGE DU fILTRE À POUSSIÈRE Veillez à ce que le filtre soit totalement sec avant de le remettre dans l'aspirateur. Laissez-le sécher pendant 12heures.

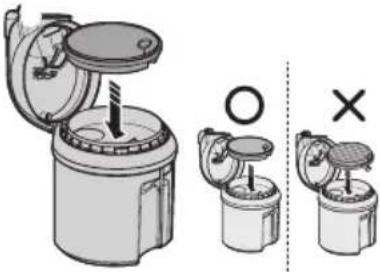

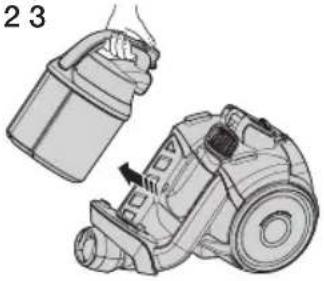

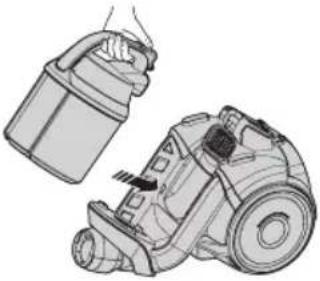

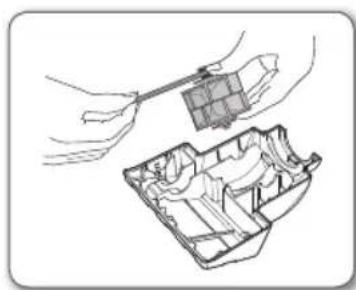

Retirez le réservoir de poussière. Tirez le couvercle du réservoir à poussière pour l'ouvrir. Retirez le filtre du réservoir à poussière. Secouez le filtre au-dessus d'une poubelle pour retirer la poussière puis lavez le filtre avec de l'eau. Laissez-le sécher à l'ombre pendant 12heures minimum. Replacez le filtre dans le réservoir de poussière. Avant réutilisation, poussez le réservoir à poussière à l'intérieur du corps de l'aspirateur jusqu'à entendre un «clic». Pour fermer le couvercle du réservoir à poussière, le filtre doit être assemblé. Refermez le couvercle du réservoir. 4 5 620_ entretien des outils et du filtre NETTOYAGE DU fILTRE DE SORTIE

• Lorsque la puissance d'aspiration est constamment réduite de façon notable ou l'aspirateur surchauffe anormalement, nettoyez le filtre de sortie. Remarque: ne pas laver le filtre HEPA. Si le nettoyage ne résout pas le problème, remplacez le filtre bouché.

• Des filtres de rechange sont disponibles auprès de votre distributeur Samsung local.

REMPLACEMENT DES PILES

1. Si l'aspirateur ne fonctionne pas, remplacez les piles dans

la poignée. Si le problème persiste, veuillez contacter un revendeur agréé.

1. Ne démontez jamais les piles ou ne les rechargez pas.

2. N'exposez jamais les piles à la chaleur, ne les jetez jamais

non plus dans le feu.

3. N'inversez pas les pôles (+) et (-).

4. Mettez les piles au rebut en respectant les règles en

vigueur. Retirez le cadre fixé à l'arrière de l'appareil. Tirez le filtre HEPA en utilisant la languette. Tirez le filtre micro Nettoyez le filtre. Placez le filtre HEPA et le cadre dans l'appareil.

4 5dépannage _21 04 DÉPANNAGE dépannage

Le moteur ne démarre pas.

• Vérifiez le câble, la fiche et la prise.

• Laissez-le refroidir. La puissance d'aspiration diminue progressivement.

• Vérifiez que rien n'obstrue l'appareil et débouchez-le si nécessaire. Le cordon ne se rembobine pas entièrement.

• Tirez environ 2 à 3m de cordon et appuyez sur le bouton de rembobinage. L'aspirateur n'aspire plus. • Vérifiez le tuyau et remplacez-le si nécessaire. Aspiration faible ou de moins en moins puissante.

• Vérifiez le filtre et si nécessaire, nettoyez-le comme indiqué dans les instructions. Si les filtres sont usés, remplacez-les par des neufs. Surchauffe de l'appareil.

• Vérifiez les filtres et si nécessaire, nettoyez-les comme indiqué dans les instructions. Décharge électrostatique

• Diminuez la puissance d'aspiration.

• Cela peut également se produire lorsque l'air de la pièce est très sec. Aérez la pièce pour que l'humidité de l'air devienne normale.mémomémoEspañol Aspiradora manual del usuario
