MANUAL DE USUARIO SC12F50 SAMSUNG

Gracias por adquirir un producto Samsung.Para recibir un servicio más completo, registre su producto en www.samsung.com/register Serie SC12f50 ✻ Antes de poner en funcionamiento esta unidad, lea atentamente las instrucciones.✻ Para uso en interiores solamente.02_ información sobre seguridad información sobre seguridad INfORMACIÓN SOBRE SEGURIDAD ADVERTENCIA

• Antes de poner en funcionamiento el aparato, lea detenidamente este manual y consérvelo para su referencia. ADVERTENCIA

• Debido a que las siguientes instrucciones de funcionamiento corresponden a diversos modelos, es posible que las características de su aspiradora difieran ligeramente de las que se describen en este manual. SÍMBOLOS DE PRECAUCIÓN Y ADVERTENCIA UTILIZADOS ADVERTENCIA Indica que existe riesgo de muerte o lesiones graves. PRECAUCIÓN Indica que existe riesgo de lesión personal o daños materiales.

OTROS SÍMBOLOS UTILIZADOS

Representa algo que NO se debe hacer. Representa algo que se debe respetar. Indica que se debe desconectar el enchufe de la pared. ADVERTENCIA Esta aspiradora es solo de uso doméstico. No utilice esta aspiradora para limpiar escombros y residuos. Limpie los filtros con regularidad para impedir que se acumule polvo fino en ellos. No utilice esta aspiradora sin alguno de sus filtros. Si no cumple estos requisitos podría causar daños a los componentes internos e invalidar la garantía. Estado de California en la Propuesta 65 Advertencia (sólo EE.UU.) ADVERTENCIA Este producto contiene sustancias químicas que según el Estado de California pueden ser causante de cáncer y ser nocivas para la fertilidad (reproducción)información sobre seguridad _03 información sobre seguridad

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES Cuando se utilizan aparatos eléctricos, siempre se deben seguir estas instrucciones básicas de seguridad: LEA TODAS LAS INSTRUCCIONES ANTES DE USAR SU

1. No deje el electrodoméstico enchufado. Desenchúfelo cuando no lo utilice y antes de

realizar el mantenimiento.

2. No utilice la aspiradora en el exterior o sobre superficies húmedas.

3. No permita que se utilice la aspiradora como un juguete. Preste especial atención

cuando se utilice la aspiradora cerca de los niños.

4. Utilice la aspiradora solo como se describe en el manual. Utilice solo los accesorios

recomendados por el fabricante.

5. No utilice la aspiradora si el cable o el enchufe están dañados. Si el aparato no

funciona como corresponde, se ha caído, se ha dañado, ha permanecido a la intemperie o se ha caído en el agua, llévelo a un centro de servicio.

6. No tire del cable ni lo utilice para trasladar la aspiradora, no lo utilice como asa, no

lo aplaste con la puerta ni tire de él contra bordes o esquinas filosas. No pase el electrodoméstico sobre el cable. Mantenga el cable alejado de superficies calientes.

7. No desenchufe la aspiradora tirando del cable. Para desenchufar, tome el enchufe, no

8. No toque el enchufe o el electrodoméstico con las manos húmedas.

9. No inserte ningún objeto en las aberturas. No utilice la aspiradora si hay aberturas

obstruidas. Manténgala libre de polvo, pelusa, cabello o cualquier cosa que reduzca el flujo de aire.

10. Mantenga el cabello, la ropa suelta, los dedos y todas las partes de su cuerpo lejos de

las aberturas o piezas móviles.

11. Apague todos los controles antes de desenchufar.

12. Tenga especial cuidado cuando limpie las escaleras.

13. No utilice la aspiradora para aspirar líquidos combustibles o inflamables, tales como

gasolina, ni en áreas donde estas sustancias puedan estar presentes.

14. No aspire nada que esté encendido o humeando, como cigarrillos, fósforos o cenizas

15. No utilice la aspiradora sin la cubeta para polvo y/o los filtros en su lugar.04_ información sobre seguridad

16. No utilice la aspiradora en espacios cerrados donde se concentren vapores

despedidos por pinturas al óleo, disolventes de pinturas, sustancias antipolillas, polvos inflamables y demás materiales tóxicos o explosivos.

17. No aspire objetos duros o cortantes, tales como vidrio, uñas, tornillos, monedas, etc.

18. La manguera contiene cables eléctricos. No la utilice si se encuentra dañada, cortada

o pinchada. Evite aspirar objetos cortantes.

19. Siempre apague este aparato antes de conectar o desconectar la manguera o la

boquilla motorizada.

20. Desenchufe la aspiradora antes de conectar la boquilla motorizada.

21. Sujete el enchufe cuando enrolle el cable. No deje que el enchufe dé latigazos al

INSTRUCCIONES SOBRE EL ENCHUfE POLARIZADO - Para reducir el riesgo de descarga eléctrica, este electrodoméstico cuenta con un enchufe polarizado (una punta es más ancha que la otra). Solo hay una manera en que el enchufe se conectará con un tomacorriente polarizado. Dé vuelta el enchufe si no cabe totalmente en el tomacorriente. Si el enchufe aún no cabe, comuníquese con un electricista calificado para que instale el tomacorriente correcto. No modifique el enchufe de ninguna forma.contenido _05 contenido

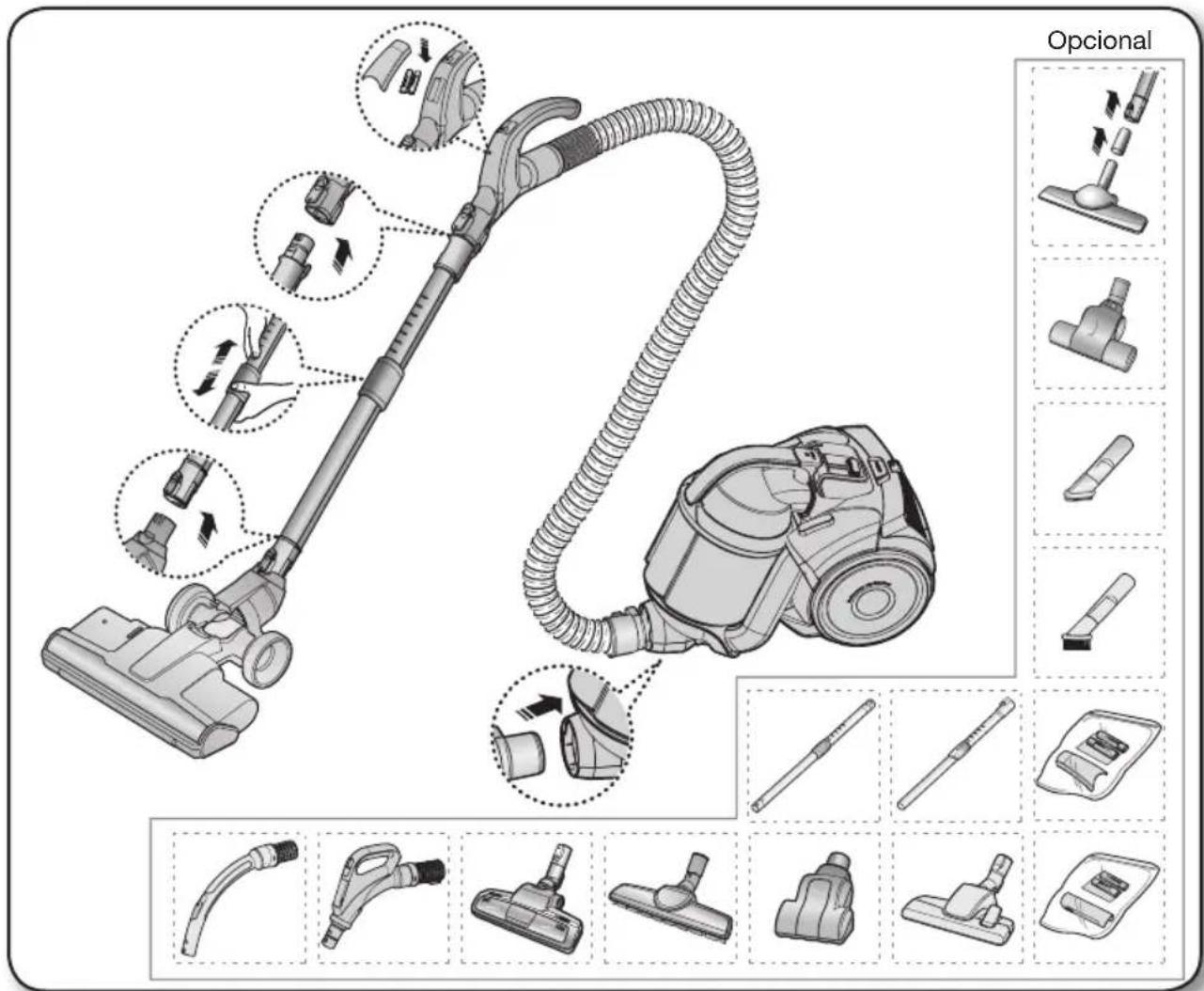

ARMADO DE LA ASPIRADORA

07 Cable de alimentación 07 Control de potencia 10 Cepillo poderso (serie SC12F50P) HERRAMIENTAS DE

11 Cepillo poderso (serie SC12F50P) 13 Uso de los accesorios 15 Herramientas de mantenimiento para piso 17 Vaciado del depósito de polvo 18 Limpieza del filtro del polvo 19 Limpieza del filtro del polvo 20 Limpieza del filtro de salida 20 Cambio de pilas

SOLUCIÓN DE PROBLEMAS

2106_ armado de la aspiradora armado de la aspiradora Opcional

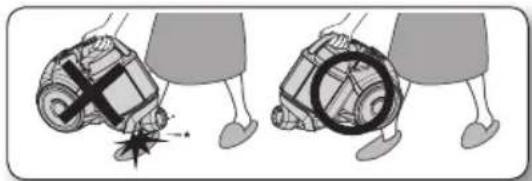

• No presione el botón de la manija del depósito de polvo al trasladar la máquina.

• Para el almacenamiento, en posición vertical de la tubería en el suelo. (SC12F50P Serie)

• Al guardar la aspiradora, deje la boquilla para pisos como se muestra. (SC12F50H,SC12F50V Serie)funcionamiento de la aspiradora _07

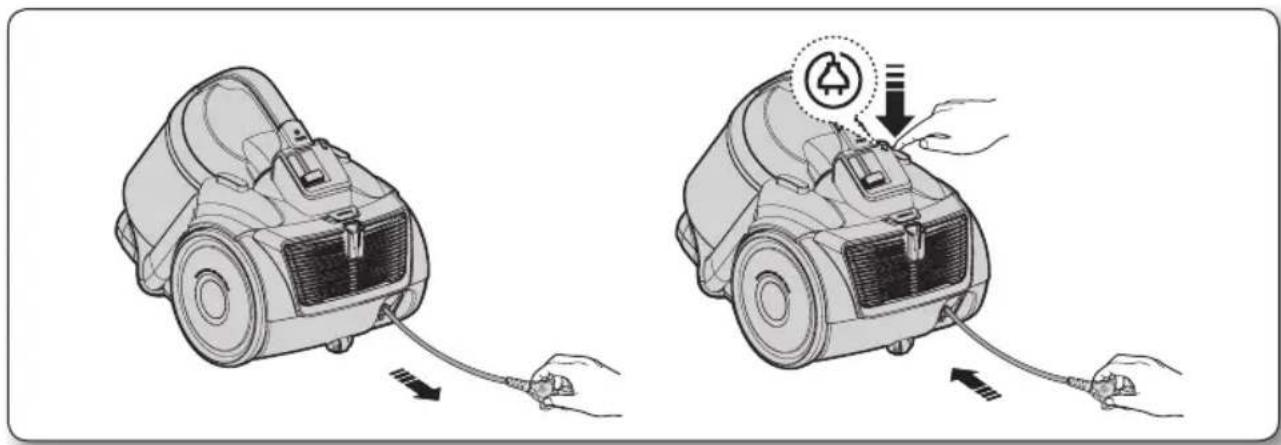

CABLE DE ALIMENTACIÓN

• Cuando desenchufe el aparato del tomacorriente, sujete por el enchufe, no por el cable.

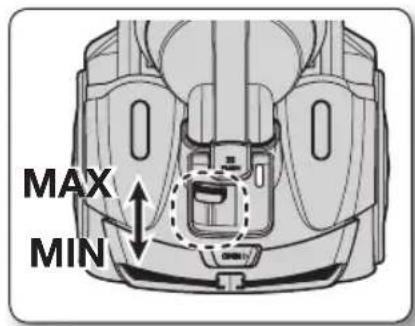

- Presione el botón [° °] para poner la aspiradora en funcionamiento. Presiónelo nuevamente para detener la aspiradora.

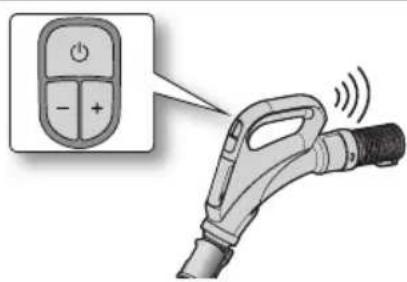

2. Botón Succión [+], [-]

- Presione el botón [+] para que la aspiradora funcione con un nivel alto de potencia de succión. Presione el botón [-] para que la aspiradora funcione con un nivel bajo de potencia de succión. Control de la manija La aspiradora es controlada por señales de frecuencia de radio. Si no se presiona ningún botón por 30 minutos durante la limpieza, se activa el dispositivo de seguridad y se corta la alimentación. En este caso, presione el botón de encendido en la unidad principal o desenchufe y vuelva a enchufar el cable de alimentación. funcionamiento de la aspiradora08_ funcionamiento de la aspiradora MANGUERA (serie SC12F50P)

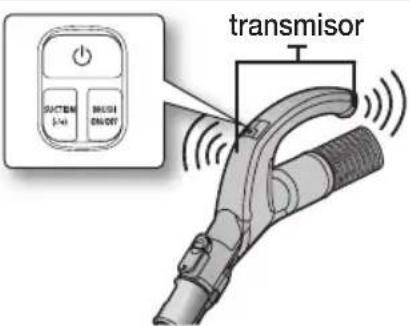

1. Encendido/apagado de la aspiradora ( )

- Presione el botón de encendido/apagado para poner la aspiradora en funcionamiento. Presiónelo nuevamente para detener la aspiradora.

2. Poder de succión (-/+) de la aspiradora

- Presione el botón SUCTION (+/) (SUCCIÓN [+/]) para aumentar o reducir la potencia de succión. La potencia de succión aumenta gradualmente cada vez que se presiona el botón. Cuando se alcanza la potencia de succión máxima, al presionar nuevamente el botón se restablece la potencia de succión mínima.

3. Botón BRUSH ON/OFF (ENCENDIDO/APAGADO DEL CEPILLO)

- Presione el botón BRUSH ON/OFF (ENCENDIDO/APAGADO DEL CEPILLO) para poner el cepillo poderso en funcionamiento. Presiónelo nuevamente para detener el cepillo poderso. No cubra el transmisor de la manija cuando utilice un botón del control de la manija. AVISO DE LA fCC / fCC ID: A3LROH20S Este aparato cumple con la sección 15 de las Normas de la FCC. El funcionamiento se encuentra sujeto a las siguientes dos condiciones:

1. Este aparato no puede causar interferencia dañina, y

2. Este aparato debe aceptar la recepción de cualquier interferencia, incluidas aquellas que puedan

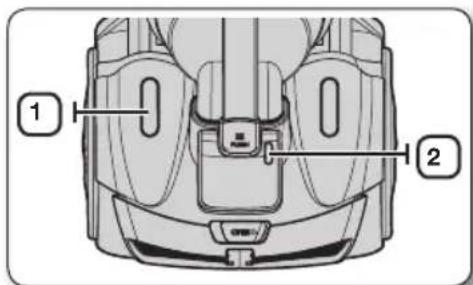

causar un funcionamiento indeseado. CUERPO Presione el botón de encendido/apagado repetidamente para arrancar y detener la aspiradora. (APAGADO → ENCENDIDO

• APAGADO) Si el control remoto de la manija no funciona, la aspiradora puede ponerse en funcionamiento utilizando el botón de encendido/apagado ubicado en el cuerpo de la máquina.

El botón de encendido/apagado pone la aspiradora en funcionamiento o la detiene.

La luz del filtro se ilumina cuando la caja para polvo requiere verificación o vaciado. Control de la manijaLa aspiradora es controlada por señales de frecuencia de radio. transmisor funcionamiento de la aspiradorafuncionamiento de la aspiradora _09

fUNCIONAMIENTO DE LA ASPIRADORA Tipo control en el cuerpo (serie SC12f50V) - MANGUERA Para reducir la potencia de succión en la limpieza de cortinas, pequeñas alfombras y otros tejidos ligeros, deslice la tapa del aire hasta que se abra el orificio. - CUERPO Para regular el nivel de potencia, simplemente deslice el control de potencia hacia arriba o hacia abajo. MÍN= Para telas delicadas, como cortinas de red. MÁX = Para suelos duros y alfombras muy sucias. MIN MAX MIN MAX10_ funcionamiento de la aspiradora CEPILLO PODERSO (SERIE SC12f50P) Cómo aspirar con el cepillo poderso

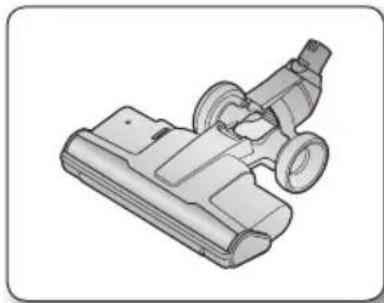

1. Colocación del cepillo poderso

La manguera debe conectarse al trineo y el cepillo poderso debe conectarse a la manguera y al tubo de extensión.

• Para obtener mejores resultados, desplace el cepillo poderso lentamente haciendo recorridos cortos y superpuestos.

• En áreas muy sucias, repita los recorridos en distintas direcciones.

• Presione el botón de ajuste de altura para que coincida con la superficie que está limpiando.

• Presione el botón de ajuste de altura de la parte inferior de la varilla hasta que oiga un clic. PRECAUCIÓN No invierta el cepillo poderso mientras está en funcionamiento.

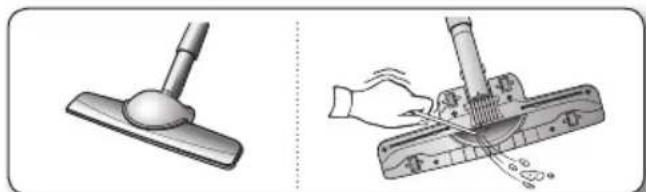

3. Verificación del rendimiento del cepillo poderso

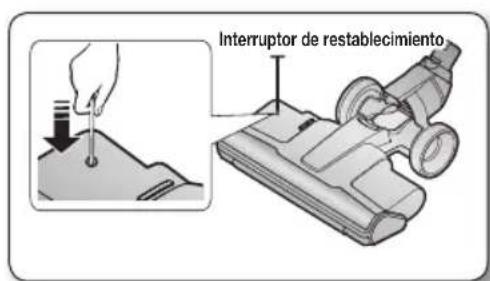

Puede verificar si el cepillo poderso funciona con normalidad levantando levemente el tubo de extensión para ver la parte posterior del cepillo. El cepillo poderso no funcionará si se encuentra atascado o si la unidad está apagada. Si el cepillo poderso se encuentra atascado, desenchufe el cable de alimentación del tomacorriente. Dé vuelta el cepillo poderso y quite el objeto atascado. Vuelva a colocar el cepillo poderso en la posición adecuada y siga aspirando. Protector contra sobrecarga El protector contra sobrecarga apaga el motor del cepillo si el cepillo para piso se obstruye. El cepillo para piso se detendrá, pero el motor de succión seguirá en funcionamiento. Para restablecer el protector contra sobrecarga, apague la aspiradora y desenchúfela. Elimine la obstrucción del cepillo para piso. Utilice la punta de un bolígrafo para presionar el interruptor para restablecer el protector. Encienda la aspiradora y siga limpiando. Interruptor de restablecimiento funcionamiento de la aspiradoraherramientas de mantenimiento y filtro _11

HERRAMIENTAS DE MANTENIMIENTO Y fILTRO herramientas de mantenimiento y filtro CEPILLO PODERSO (SERIE SC12f50P) Verificación del cepillo giratorio para piso y de la correa de accionamiento Verifique regularmente que el cepillo giratorio para piso y la correa de accionamiento de la aspiradora no estén desgastados o dañados. También debe quitar los hilos, los cabellos y las fibras de la alfombra del cepillo y de los extremos del cepillo. Estos pueden enrollarse en el cepillo y dificultar la eficacia para limpiar su alfombra. Extraiga también cualquier residuo que pueda haberse acumulado debajo de la tapa del cepillo.

1. Desenchufe la aspiradora del tomacorriente.

2. Coloque la manija en una posición baja y dé vuelta la aspiradora de manera tal que la parte

inferior quede hacia arriba.

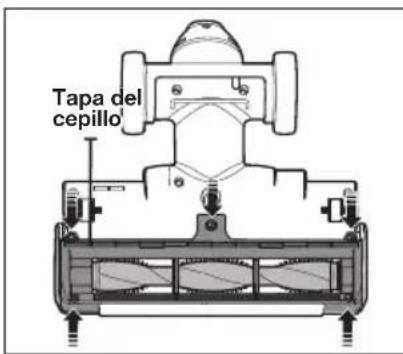

3. Retire los cinco tornillos (señalados con las flechas en la ilustración) con un destornillador.

4. Extraiga la tapa del cepillo para piso.

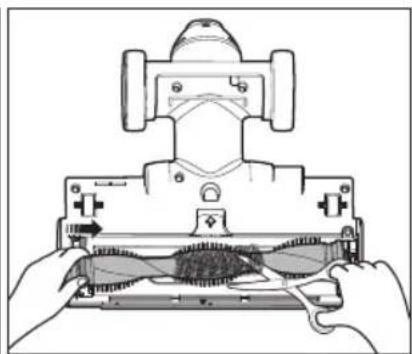

5. Tome el cepillo giratorio para piso de los dos extremos y levántelo.

6. Quite los hilos, los cabellos y otros residuos del cepillo giratorio para piso prestando especial

atención a los extremos del cepillo.

7. Quite los hilos, los cabellos y otros residuos de las áreas donde se encuentran la polea del

motor y la correa de accionamiento.

8. Verifique cuidadosamente que la correa de accionamiento no esté desgastada, ni presente

cortes o torceduras.

9. Verifique que no haya obstrucciones en la salida de aire. Retire los residuos de esta área.

PRECAUCIÓN El cepillo giratorio para piso puede hacer que los flecos de alfombras se enreden dentro de la aspiradora. Sea cauteloso y apague el cepillo para piso al aspirar alfombras con flecos. Tapa del cepillo12_ herramientas de mantenimiento y filtro Cepillo para parqué (OPCIONAL)

• Aspira el polvo de una vez en áreas amplias.

• Extraiga completamente los materiales de desperdicio de la entrada, si esta se encuentra bloqueada. Cepillo para mantas (OPCIONAL)

Para aspirar los pelos de mascotas y las fibras de la tapicería y la ropa de cama.

1. Extraiga completamente los materiales de desperdicio cuando la entrada está bloqueada.

2. Gire el botón de bloqueo a la posición (

3. Para rearmar, alinee la cubierta con la parte frontal del cuerpo principal y ciérrela. Luego de cerrar

la cubierta, asegúrese de que el botón de bloqueo esté en la posición (

PRECAUCIÓN Use solo para la ropa de cama. Tenga cuidado de no dañar el cepillo al desobstruirlo.herramientas de mantenimiento y filtro _13

• Ajuste la longitud del tubo telescópico deslizando hacia atrás y hacia adelante el botón del control de longitud ubicado en el centro del tubo telescópico.

• Para verificar que no haya obstrucciones, separe el tubo telescópico y ajústelo de manera tal de acortarlo. Esto facilita la extracción de los desperdicios que obstruyen el tubo. Accesorio (series SC12f50H,SC12f50V)

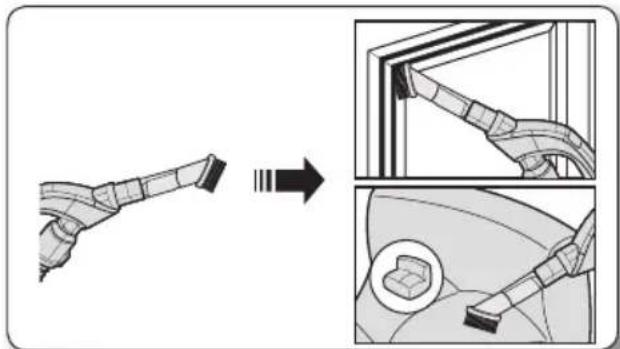

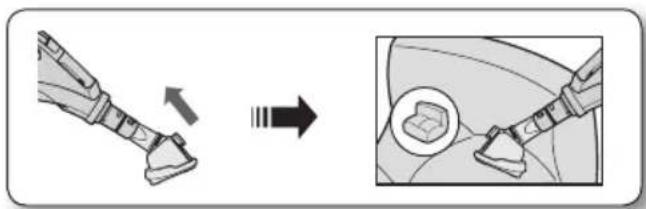

• Si desea utilizar el accesorio para tapicería, coloque el accesorio en el extremo de la manija de la manguera.

• Tire del botón para utilizar el cepillo para polvo.

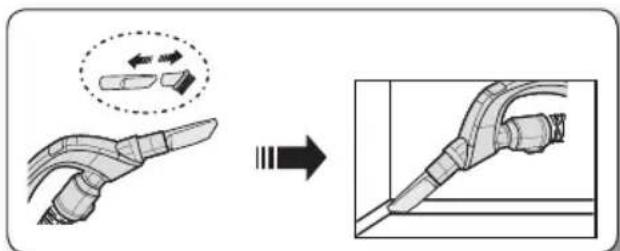

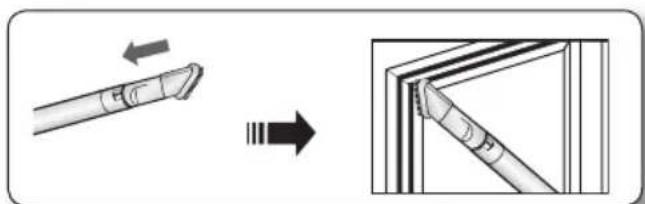

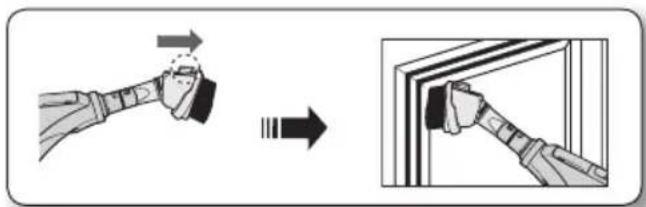

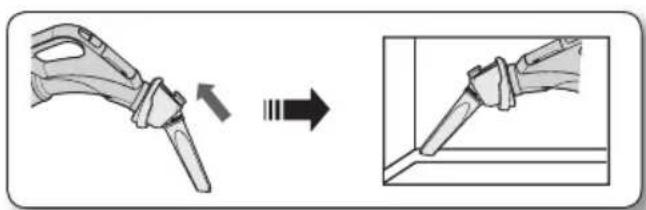

• Si desea utilizar la boquilla para rincones, coloque el accesorio en el extremo de la manija de la manguera en dirección opuesta. herramientas de mantenimiento y filtro14_ herramientas de mantenimiento y filtro Accesorios (serie SC12f50P)

• Coloque el accesorio en el extremo de la manija de la manguera.

• Extraiga el cepillo para polvo a fin de utilizar la boquilla para rincones.

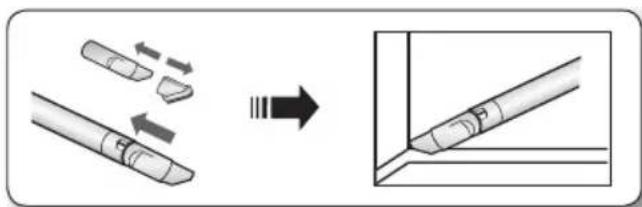

• Coloque el accesorio en el extremo del tubo.

• Extraiga el cepillo para polvo a fin de utilizar la boquilla para rincones. herramientas de mantenimiento y filtroherramientas de mantenimiento y filtro _15

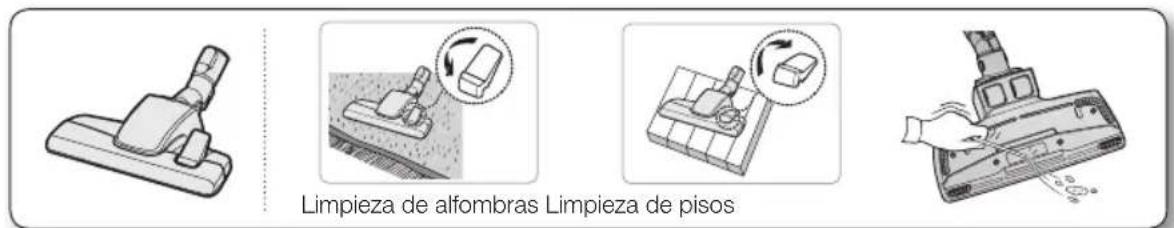

2-Cepillo gradual (opcional) Limpieza de alfombras Limpieza de pisos

• Ajuste la palanca de entrada según la superficie del piso.

• Extraiga completamente los materiales de desperdicio si la entrada está bloqueada. Cepillo poderso de mascotas plus (opcional)

Para mejorar la aspiración de los pelos de las mascotas y las fibras de las alfombras. La aspiración frecuente de cabellos o pelo de mascotas puede reducir la rotación debido a los materiales enredados en el rodillo. En ese caso, limpie el rodillo con cuidado.

1. Presione el botón de apertura en la cubierta de la pantalla transparente para separar la cubierta.

2. Retire la barra de cepillos de la pantalla transparente.

3. Extraiga los materiales de desperdicio como polvo o pelos enredados alrededor de la barra de cepillos

4. Quite el polvo que está dentro del gabinete del cepillo usando un paño seco o la boquilla para

5. Inserte la barra de cepillos en la correa giratoria y reármela.

6. Vuelva a colocar la cubierta de la pantalla transparente para rearmarla.

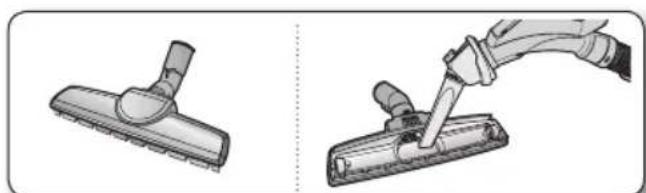

Cepillo maestro para parqué (opcional)

• Aspira el polvo de una vez en áreas amplias.

• Extraiga completamente los materiales de desperdicio si la entrada está bloqueada.16_ herramientas de mantenimiento y filtro Cepillo mini turbo (opcional) - Para reemplazar el cepillo giratorio

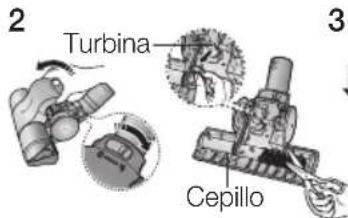

1. En caso de una obstrucción o presencia de residuos, retire los dos

tornillos de la parte posterior del cepillo mini turbo para separar la placa frontal y quitar cualquier obstrucción.

2. Inspeccione el estado del cepillo giratorio.

Reemplace el cepillo giratorio si los cepillos están desgastados. Para retirar el cepillo giratorio tire hacia arriba y hacia afuera de las ranuras en los extremos del alojamiento de la boquilla. Inserte los extremos del cepillo giratorio en las mismas ranuras para el reemplazo. Inspeccione la correa para asegurarse de que esté en buenas condiciones. Si la correa está rota o agrietada, reemplácela de acuerdo con las instrucciones de reemplazo.

Pulse el botón MAX (MÁX) para que la aspiradora funcione con el nivel máximo de entrada. - Para reemplazar la correa

1. Retire la placa inferior.

Vea la figura de las instrucciones de Para reemplazar el cepillo giratorio.

2. Enrolle un extremo de la nueva correa alrededor del eje de la polea.

3. Enrolle el otro extremo de la correa alrededor del área asignada

para ella en el cepillo giratorio. Inserte el cepillo giratorio en las ranuras del alojamiento de la boquilla. Vea la figura de las instrucciones de Para reemplazar el cepillo giratorio.

4. Vuelva a encajar el cepillo mini turbo como se explica en las

instrucciones Para reemplazar el cepillo giratorio. herramientas de mantenimiento y filtroherramientas de mantenimiento y filtro _17

VACIADO DEL DEPÓSITO DE POLVO

Cuando el polvo llegue hasta la marca que indica que la aspiradora está llena, vacíe el depósito de polvo. Extraiga el depósito de polvo presionando el botón. Separe la tapa del depósito de polvo.

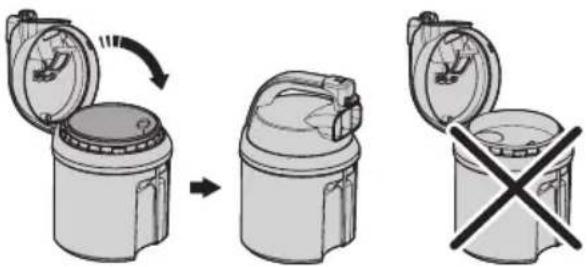

Clic Deseche el polvo del depósito. Cierre la tapa del depósito de polvo. Antes de utilizar la aspiradora nuevamente, inserte el depósito de polvo en el cuerpo principal de la aspiradora hasta escuchar un clic.

Puede enjuagar el depósito de polvo con agua fría.

• Vacíe en una bolsa de plástico. (recomendado para asmáticos/alérgicos)18_ herramientas de mantenimiento y filtro LIMPIEZA DEL fILTRO DEL POLVO Cuándo limpiar el filtro del polvo

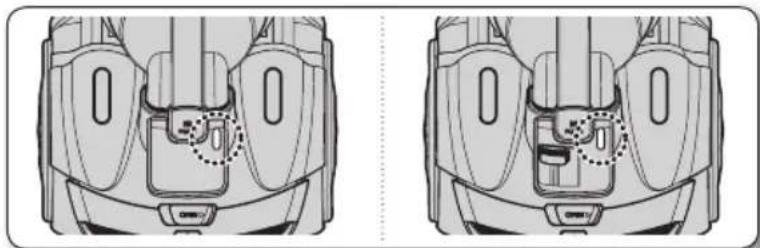

• Cuando la potencia de succión se reduzca, la lámpara se pondrá roja. Si la luz se enciende, limpie el filtro del polvo.

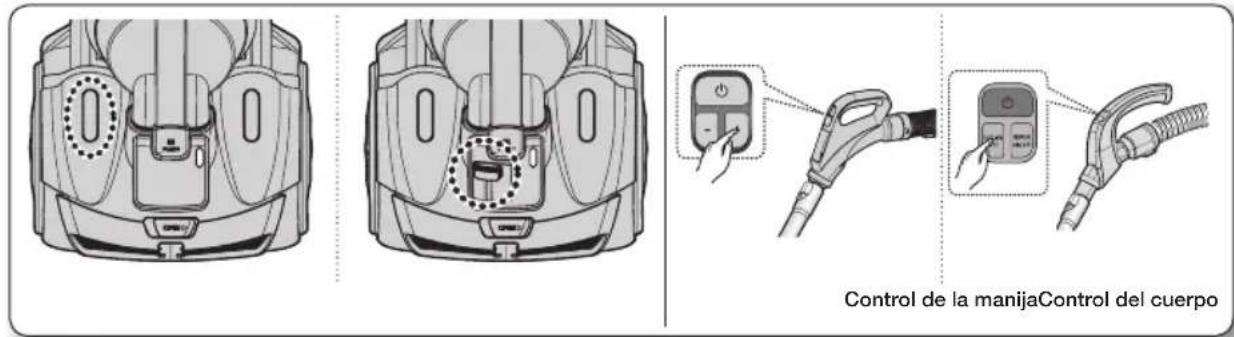

• Suba la potencia de la aspiradora a ‘MÁX’. Control de la manijaControl del cuerpo

• Si en un piso plano el indicador de verificación del filtro se pone rojo cuando la entrada se encuentra a 10 cm, limpie la caja para polvo. Si la potencia de succión disminuye considerablemente de forma continua o la aspiradora se recalienta de manera anormal, limpie la caja para polvo. herramientas de mantenimiento y filtroherramientas de mantenimiento y filtro _19

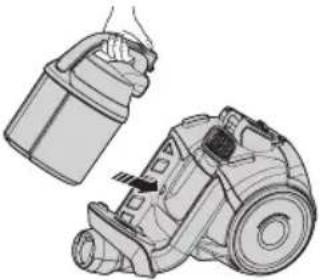

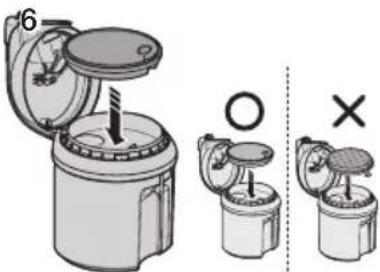

HERRAMIENTAS DE MANTENIMIENTO Y fILTRO LIMPIEZA DEL fILTRO DEL POLVO Asegúrese de que el filtro esté completamente seco antes de volver a colocarlo en la aspiradora. Espere 12 horas para que se seque.

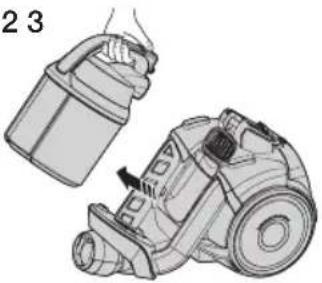

Extraiga el depósito de polvo. Tire de la tapa del depósito de polvo para abrirla. Extraiga el filtro del depósito de polvo. Sacuda el filtro sobre el bote de la basura para eliminar el polvo suelto; luego, lave el filtro con agua. Deje secar el filtro a la sombra por más de 12 horas. Ponga el filtro en el depósito de polvo. Antes de utilizar la aspiradora nuevamente, inserte el depósito de polvo en el cuerpo principal de la aspiradora hasta escuchar un clic. Antes de cerrar la tapa del depósito de polvo se debe montar el filtro. Cierre la tapa del depósito de polvo.

620_ herramientas de mantenimiento y filtro LIMPIEZA DEL fILTRO DE SALIDA

• Si la potencia de succión disminuye considerablemente de forma continua o la aspiradora se recalienta de manera anormal, limpie el filtro de salida. Nota: no lave el filtro HEPA. Si la limpieza no resuelve el problema, reemplace el filtro bloqueado.

• Los filtros de repuesto están disponibles en su distribuidor local de Samsung.

1. Si la aspiradora no funciona, reemplace las pilas de la

manija. Si el problema continúa, comuníquese con un distribuidor autorizado.

2. Utilice 2 pilas AAA.

TIPO DE PILA: Tamaño AAA ADVERTENCIA

1. Nunca desarme las pilas ni las recargue.

2. Nunca caliente las pilas ni las tire en el fuego.

3. No invierta los polos (+) y (-).

4. Deseche las pilas de la manera correspondiente.

Retire la parte del armazón fijo en la parte posterior del cuerpo principal. Extraiga el filtro HEPA usando la lengüeta. Extraiga el microfiltro. Limpie el filtro. Coloque el filtro HEPA y la parte del armazón en el cuerpo principal.

04 SOLUCIÓN DE PROBLEMAS

solución de problemas

• Verifique el cable, el enchufe y el tomacorriente.

• Deje enfriar. La potencia de succión disminuye gradualmente.

• Verifique si hay obstrucciones y elimínelas. El cable no se enrolla completamente.

• Tire del cable unos 2 a 3 m y luego presione el botón para enrollar el cable. La aspiradora no aspira polvo.

• Limpie la manguera y reemplácela si es necesario. Potencia de succión baja o decreciente.

• Verifique el filtro y, si es necesario, límpielo como se indica en las instrucciones. Si los filtros están inutilizables, reemplácelos por otros nuevos. Recalentamiento del cuerpo de la aspiradora.

• Verifique los filtros y, si es necesario, límpielos como se indica en las instrucciones. Descarga de electricidad estática.

• Baje la potencia de succión.

• Esto también puede suceder si el aire de la habitación es muy seco. Ventile la habitación hasta que la humedad sea normal.memomemoDJ68-00699W-02 If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center. Country Customer Care Center Web Site U.S 1-800-SAMSUNG www.samsung.com CANADA 1-800-SAMSUNG (726-7864) www.samsung.com
