Tipo de producto	Aspirador trineo
Marca	Samsung
Modelo	VCR8980L3K
Dimensiones (An. x Pr. x Al.)	350 x 250 x 300 mm
Peso	4,5 kg
Alimentación	Red eléctrica, 220-240 V, 50/60 Hz
Potencia nominal	2000 W
Tipo de recogida	Sin bolsa, ciclónico
Capacidad del depósito	1,5 L
Filtro	HEPA lavable
Nivel de ruido	78 dB(A)
Radio de acción	9 m
Longitud del cable	6 m
Número de velocidades	2
Accesorios incluidos	Boquilla para suelos, boquilla para ranuras, cepillo para muebles
Funciones principales	Aspiración potente, sistema ciclónico, indicador de depósito lleno
Mantenimiento y limpieza	Limpiar el filtro regularmente, vaciar el depósito después de cada uso
Seguridad	Apagado automático en caso de sobrecalentamiento
Piezas de repuesto disponibles	Filtros, cepillos, boquillas
Índice de reparabilidad	7,5 / 10
Garantía	2 años

Preguntas frecuentes - VCR8980L3K SAMSUNG

¿Cómo vaciar el depósito de la aspiradora?

Para vaciar el depósito, presione el botón de desbloqueo ubicado en la parte superior del depósito, luego retírelo del cuerpo de la aspiradora. Vacíe su contenido en un cubo de basura. Para una limpieza profunda, enjuague el depósito con agua limpia y déjelo secar completamente antes de volver a colocarlo.

¿Cómo limpiar el filtro HEPA?

El filtro HEPA es lavable. Retírelo de la aspiradora siguiendo las instrucciones del manual. Enjuáguelo con agua fría del grifo hasta que el agua salga clara. Déjelo secar al aire libre durante al menos 24 horas antes de volver a instalarlo. No use detergente ni secador de pelo.

¿Qué accesorios se incluyen con la aspiradora?

La aspiradora se entrega con una boquilla para suelos, una boquilla para ranuras (para esquinas y grietas) y un cepillo para muebles. Estos accesorios le permiten limpiar eficazmente diferentes superficies.

¿Cuál es la potencia de la aspiradora?

La aspiradora Samsung VCR8980L3K tiene una potencia nominal de 2000 W. Esta potencia asegura una aspiración eficaz en todo tipo de suelos.

¿Cuál es el nivel de ruido de la aspiradora?

El nivel de ruido máximo es de 78 dB(A). Para reducir el ruido, use la velocidad más baja si el modelo lo tiene.

¿Cómo cambiar la bolsa o el colector de polvo?

Este modelo no tiene bolsa, utiliza un depósito ciclónico. Por lo tanto, no hay bolsa que cambiar. Solo hay que vaciar el depósito cuando esté lleno.

¿El cable de alimentación es retráctil?

Sí, el cable de alimentación de la aspiradora es retráctil. Para guardarlo, presione el botón correspondiente (generalmente ubicado en la parte superior o trasera del aparato) y guíe suavemente el cable mientras se enrolla.

¿Qué hacer si la aspiradora se detiene repentinamente?

La aspiradora puede detenerse en caso de sobrecalentamiento. Verifique que el depósito no esté lleno y que los filtros no estén obstruidos. Deje que el aparato se enfríe durante 30 minutos antes de reiniciarlo. Si el problema persiste, consulte el manual o póngase en contacto con el servicio postventa.

¿Cuál es la longitud del cable de alimentación?

El cable de alimentación mide 6 metros. Combinado con el radio de acción del tubo, disfruta de un alcance total de aproximadamente 9 metros.

¿Cómo mantener los cepillos y las boquillas?

Los cepillos y boquillas se pueden limpiar con un paño húmedo. Retire regularmente los cabellos y fibras enredados en el cepillo para suelos. Verifique que ningún objeto obstruya las aberturas.

MANUAL DE USUARIO VCR8980L3K SAMSUNG

Aspiradora robot Manual del usuario

100% Recycled Paper

Este manual está impreso en papel 100% reciclado.

* Antes de poner en marcha la unidad, lea atentamente las instrucciones.

* Sólo para uso en interiores.

Español

imagine the possibilities

Gracias por adquirir un producto Samsung.

Para recibir un servicio más completo,

registre su producto en

www.samsung.com/register

SAMSUNG

INFORMACIÓN DE SEGURIDAD

Antes de poner el aparato en funcionamiento, lea este manual en su totalidad y consérvelo para futuras consultas.

Ya que las siguientes instrucciones de funcionamiento se aplican a varios modelos, las • características de su aspiradora pueden variar ligeramente de las descritas en este manual.

SÍMBOLOS DE PRECAUCIÓN Y DE ADVERTENCIA USADOS

ADVERTENCIA	Indica que hay peligro de muerte o lesiones graves.
PRECAUCIÓN	Indica que hay peligro de lesiones personales o materiales.

OTROS SÍMBOLOS USADOS

NOTA	Indica que hay peligro de lesiones personales o materiales.

Al utilizar un electrodoméstico deben tomarse unas precauciones básicas, incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA ASPIRADORA ROBOT.

Cuando no utilice la aspiradora desenchúfela de la toma así como antes de realizar cualquier mantenimiento.

ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o lesiones:

GENERAL

Utilice la aspiradora sólo como se explica en este manual.

No utilice la aspiradora robot ni el cargador si están dañados.

Si la aspiradora no funciona correctamente, ha sufrido alguna caída, se ha dañado, se ha dejado en el exterior o se ha mojado, debe devolverla a un centro de atención al cliente.

No manipule el cargador ni la aspiradora robot con las manos húmedas.

Utilícela sólo en superfi cies de interior que estén secas.

Este electrodoméstico no está pensado para que lo usen personas (incluidos los niños) con las capacidades físicas, sensoriales o mentales reducidas, o faltas de conocimiento y experiencia, sin la supervisión o las indicaciones de una persona responsable que garantice un uso seguro del aparato.

No deje que los niños jueguen con el electrodoméstico.

CARGADOR DE LA BATERÍA

No modifi que el enchufe polarizado para que se adapte a otro no polarizado o a un cable • alargador.

No lo utilice en exteriores o sobre superficies húmedas.

Desenchufe el cargador cuando no lo utilice y antes de las operaciones de mantenimiento.

Utilice sólo el cargador suministrado por el fabricante.

No lo utilice con un cable o un enchufe dañados.

Para trasladar el aparato, no tire del cable ni lo utilice como un asa; no atrape el cable con la • tapa y evite manipularlo alrededor de bordes o esquinas cortantes. Mantenga el cable apartado de las superficies calientes.

• No utilice cables alargadores ni enchufes con una capacidad de carga de corriente inadecuada.
• No tire del cable para desenchufar el aparato. Para desenchufar el cable, tire del enchufe no del cable.
• No rompa ni arroje al fuego las pilas ya que una temperatura elevada las puede hacer explotar.
• No intente abrir el cargador. La reparación debe efectuarse sólo en un centro de servicio cualifi cado.
• No exponga el cargador a temperaturas altas ni a ningún tipo de humedad.

información de seguridad

ASPIRADORA ROBOT

No aspire objetos duros o afi lados como cristales, clavos, tornillos, monedas, etc.

No utilice la aspiradora sin el fi ltro colocado en su lugar. Durante el mantenimiento de la unidad, no introduzca los dedos ni otros objetos en la cámara del ventilador ya que la unidad se puede poner en marcha accidentalmente.

No ponga ningún objeto en las aberturas. No utilice la aspiradora si alguna abertura está • bloqueada, mantenga las aberturas libres de polvo, hilachas, pelos y cualquier otra cosa que pueda reducir el caudal de aire.

No aspire materiales tóxicos (como lejía con cloro, amoniaco, líquido desatascador de tuberías, etc.)

No aspire objetos que puedan arder o provocar humo, como cigarrillos, fósforos o cenizas • calientes.

No aspire líquidos infl amables o combustibles, como gasolina, ni utilice la aspiradora en zonas • donde éstos puedan estar presentes.

No utilice la aspiradora robot en un lugar cerrado donde haya vapores desprendidos de • pinturas a base de aceite, disolventes, productos antipolilla, polvo infl amable u otros vapores explosivos o tóxicos.

Se pueden producir fugas en las celdas de las pilas en condiciones extremas de uso o de • temperatura. Si el líquido entra en contacto con la piel, lávela rápidamente con agua. Si el líquido entra en contacto con los ojos, enjuáguelos inmediatamente con agua limpia durante al menos 10 minutos. Solicite atención médica.

INFORMACIÓN DE SEGURIDAD

02

CARACTERÍSTICAS DEL PRODUCTO

13

MONTAJE DE LA ASPIRADORA

15

MANTENIMIENTO DE LAS HERRAMIENTAS Y DEL FILTRO

38

SOLUCIÓN DE PROBLEMAS

47

ESPECIFICACIONES DEL PRODUCTO

51

06 Acerca de la alimentación eléctrica
07 Antes de utilizar
10 En uso
11 Limpieza y mantenimiento

15 Componentes

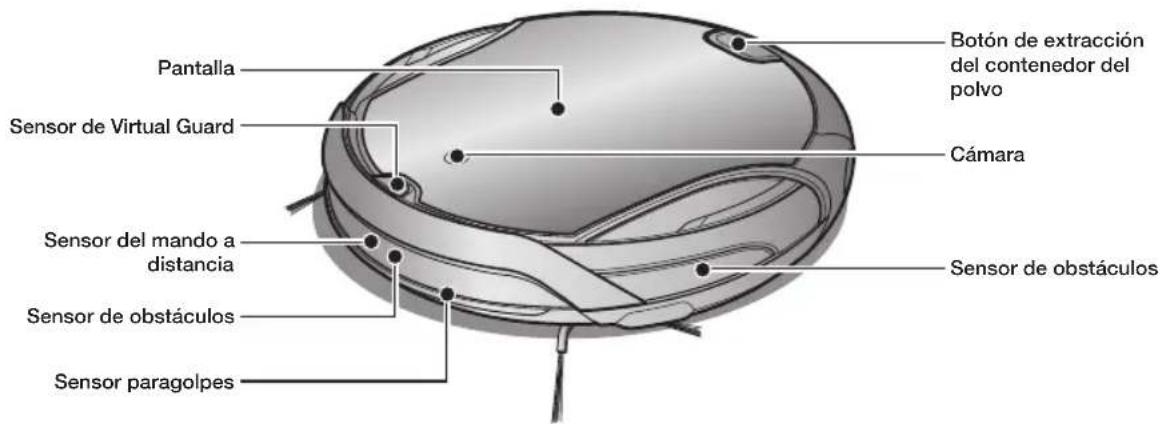

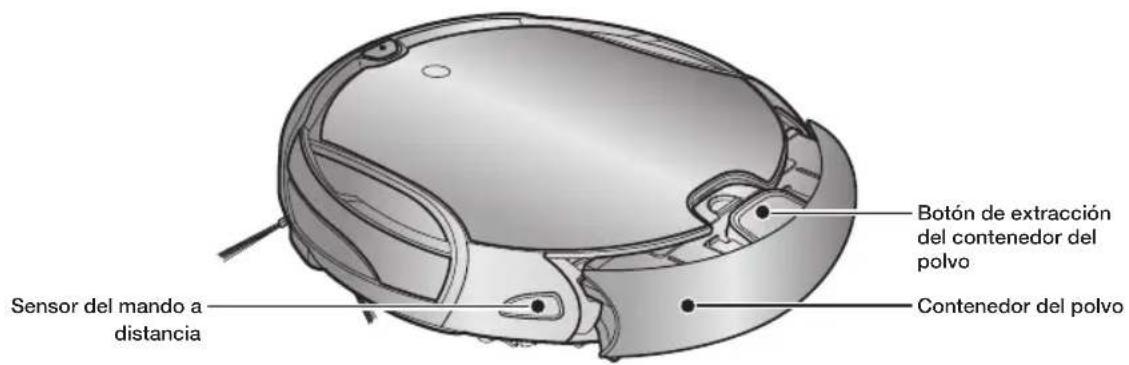

16 Nombre de cada componente

20 Instalación de la aspiradora robot

20 Orden de instalación
20 Apagado y encendido

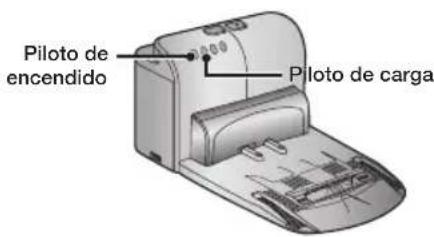

21 Instalación del cargador
22 Información sobre cómo usar la función de extracción automática del polvo

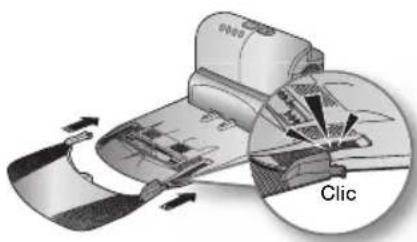

22 Montaje del accesorio para moqueta

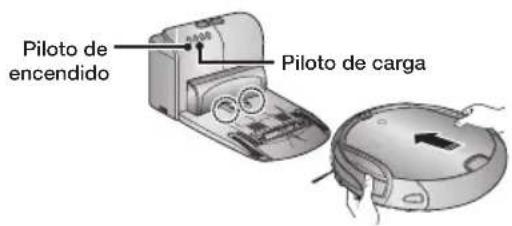

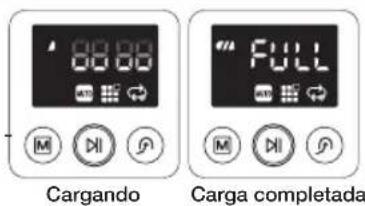

23 Carga
24 Acerca de la batería
25 Confi guración de la hora
26 Montaje de la VIRTUAL GUARD

28 Uso de la aspiradora robot

28 Inicio/Parada de la limpieza
29 Recarga
30 Limpieza automática
31 Limpieza concentrada
32 Limpieza máxima
33 Limpieza manual
34 Limpieza programada

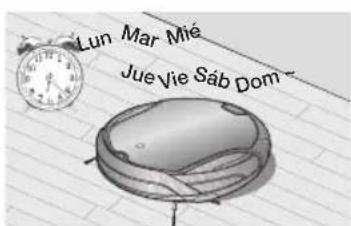

35 Programación semanal

37 Funciones adicionales

37 Uso de la funciones adicionales

38 Limpieza de la aspiradora robot

38 Debe recordar los métodos de mantenimiento y limpieza
38 Limpieza de la ventana del sensor y la cámara
39 Limpieza del contenedor del polvo y del fi ltro

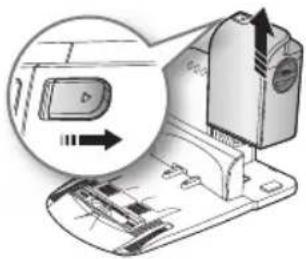

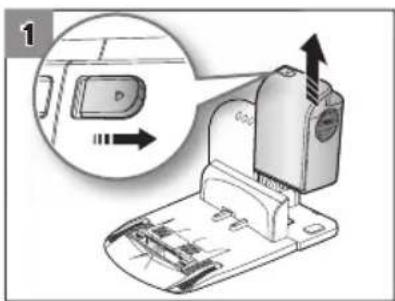

40 Vaciado del contenedor del extractor automático.

40 Limpieza del ciclón del contenedor del extractor automático.

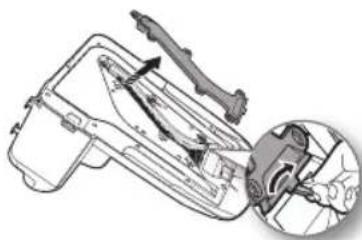

41 Limpieza del fi ltro del contenedor del extractor automático.
42 Limpieza de la parte inferior del extractor automático.
43 Limpieza de la aspiradora robot

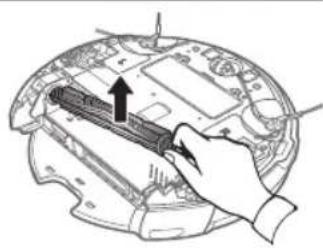

43 Limpieza del cepillo motorizado
45 Limpieza del cepillo giratorio lateral para la limpieza de bordes
46 Limpieza de la rueda motriz

47 Lista de comprobación antes de llamar al centro de atención al cliente

50 Solución de problemas según los códigos de error

información de seguridad

ACERCA DE LA ALIMENTACIÓN ELÉCTRICA

No doble excesivamente el cable de alimentación ni coloque sobre él objetos pesados que puedan romperlo.

Se puede producir una descarga eléctrica o un incendio. -

Elimine cualquier resto de polvo o de agua del enchufe.

De no hacerlo, se podría producir un mal funcionamiento o una -descarga eléctrica.

No saque el enchufe tirando del cable de alimentación ni lo toque con las manos mojadas.

Se puede producir una descarga eléctrica o un incendio. -

No utilice enchufes múltiples en una sola toma. (No deje el cable expuesto sobre el suelo.)

Se puede producir una descarga eléctrica o un incendio. -

No utilice enchufes o cables dañados, ni tomas de pared sueltas.

Se puede producir una descarga eléctrica o un incendio. -

Antes de activar la aspiradora robot, compruebe que el contenedor del polvo esté montado.

Si el contenedor del polvo no está montado, la aspiradora no - funcionará.

No utilice nunca la aspiradora robot en lugares donde haya materiales combustibles como:

Lugares con velas o lámparas de escritorio en el suelo. - Lugares con fuegos sin vigilancia (llamas o ascuas). - Lugares donde haya gasolina, alcohol destilado, disolventes, - ceniceros con cigarrillos encendidos, etc.

La aspiradora robot sólo es para uso doméstico. No la utilice en los siguientes lugares.

Buhardillas, sótanos, almacenes, edifi cios industriales, habitaciones separadas alejadas del edifi cio principal, lugares expuestos a condiciones de humedad, como cuartos de baño o lavaderos, ni en lugares estrechos o elevados como mesas o estantes. Se pueden producir daños graves (funcionamiento anormal o roturas) cuando se utiliza en estos lugares.

Abra todas las puertas cuando limpie las habitaciones.

Si una puerta está cerrada, la aspiradora no podrá entrar en esta habitación. - Sin embargo, debe cerrar la puerta principal, la de la terraza, la del cuarto de baño, y la de cualquier otra habitación desde donde la aspiradora pueda caer a un piso inferior.

No utilice la aspiradora sobre un suelo negro.

Es posible que la aspiradora robot no funcione normalmente. -

Para limpiar alfombras con grandes borlas, dóblelas por debajo de la alfombra.

Las borlas pueden dañar la alfombra y la aspiradora, ya que - pueden quedar atrapadas por la rueda motriz o el cepillo motorizado.

Si el sensor de desnivel está sucio, la aspiradora robot puede caer por escaleras, barandillas, etc.

Podría causar lesiones personales o dañarse el producto. Para prevenir este riesgo, instale la VIRTUAL GUARD (confi guración del modo Valla) delante de las zonas peligrosas. Y limpie la ventana del sensor y la cámara para que no acepte órdenes erróneas.

Retire previamente los objetos pequeños o frágiles de la zona que vaya a limpiar.

Antes de limpiar retire cualquier objeto. -

Retire objetos frágiles como cerámica, cristal, jarrones, etc. -

La aspiradora robot no reconoce monedas, anillos ni otros objetos valiosos como joyas.

Antes de aspirar retire los objetos diseminados por el suelo.

La aspiradora robot está diseñada para detectar obstáculos a 5 - cm de distancia.

Las toallas de baño, las alfombrillas de cuartos de baño, de - entradas y de otras habitaciones, los cables de alimentación, los manteles o los cinturones se pueden enrollar en la rueda motriz o el cepillo motorizado. Esto puede hacer que los objetos se caigan de la mesa.

Haga saber a los miembros de la familia (u otros residentes) que deben tener cuidado al efectuar la limpieza o cuando utilicen el modo de limpieza programada.

Si se hace funcionar la aspiradora robot cuando hay niños, estos pueden tropezar con ella y caerse.

Procure que los niños no pisen la aspiradora ni se sienten sobre ella.

Los niños se pueden caer y lesionarse o el producto se puede - dañar seriamente.

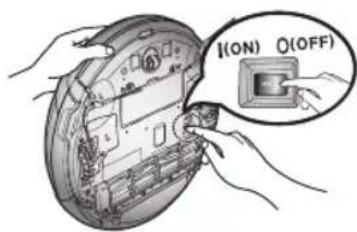

Si hay niños o mascotas solos, desactive el conmutador de encendido de la aspiradora robot.

La aspiradora robot puede atraer su atención. -

Si la rueda motriz o el cepillo motorizado atrapa los dedos, los -pies, la ropa o el pelo se pueden producir lesiones.

Si un niño o una mascota se encuentran en el camino de la -aspiradora, ésta los puede identifi car como un obstáculo y no efectuar la limpieza de dicha zona.

Cuando se desactiva el conmutador de encendido, se corta el - suministro de alimentación y se desactivan todas las funciones.

Cuando instale la estación de carga, no deje el cable de alimentación expuesto en el suelo.

Cuando la aspiradora robot se recarga automáticamente o - pasa junto a la estación de carga, puede arrastrar el cable de alimentación alrededor de ella.

Mantenga el cable de alimentación del cargador constantemente enchufado en la toma de corriente.

La aspiradora robot tiene una función de autorrecarga, pero, si el cable de alimentación de la estación de carga está desenchufado, no podrá cargar la batería automáticamente.

Instale el cargador en un lugar fácilmente accesible para la aspiradora robot.

Si el cargador está instalado en un rincón, se pueden provocar - movimientos innecesarios y se puede perturbar el proceso de recarga automática.

Los objetos colocados delante del cargador impedirán que la aspiradora robot se recargue automáticamente.

Deje el área libre de objetos. -

No debe haber obstáculos a menos de 0,5 m a izquierda y derecha ni a 1 m hacia delante.

No cortocircuite las clavijas de carga con objetos metálicos, como varillas, destornilladores, etc.

Se podría dañar seriamente el cargador. -

Asegúrese de que no haya ningún resto de líquidos en la estación de carga.

De no hacerlo, se podría producir una descarga eléctrica. -

Asegúrese de que la aspiradora robot no aspire ni se desplace sobre líquidos como agua, aceite o suciedades de las mascotas.

Se podría dañar seriamente el producto. -

Las ruedas pueden esparcir los líquidos y extender la suciedad. -

No utilice el cargador para otros fi nes.

Se podría dañar seriamente el cargador o provocar un incendio. -

No instale la estación de carga sobre un suelo oscuro.

Si el suelo en el que la estación de carga se encuentra es oscuro, difi cultará el regreso de -la aspiradora robot.

EN USO

No se puede utilizar esta aspiradora robot en alfombras gruesas.

La aspiradora robot puede presentar problemas de - funcionamiento.

Se pueden dañar las alfombras. -

No utilice la aspiradora robot sobre una mesa o lugares elevados.

Se podría dañar en caso de caída accidental. -

Durante el funcionamiento la aspiradora robot puede chocar con muebles, como las patas de las sillas y de las mesas, los muebles de poco cuerpo y largos, etc.

Para conseguir un rendimiento más limpio y rápido, coloque las -sillas sobre una mesa.

No coloque ningún objeto encima de la aspiradora robot.

Podría causar un mal funcionamiento. -

Durante la limpieza quite inmediatamente los papeles grandes o bolsas de plástico que pueda haber en la aspiradora.

Si utiliza la aspiradora largo tiempo con un puerto de entrada - obstruido, se puede dañar seriamente el producto.

Si se oye un sonido no habitual, se notan olores o se ve humo que procede de la aspiradora robot, desconecte inmediatamente el conmutador de encendido y llame al centro de atención al cliente.

No mueva la aspiradora robot sujetándola por el contenedor del polvo.

El contenedor del polvo se podría separar y causar lesiones al - usuario o daños importantes al producto.

La aspiradora robot no puede continuar funcionando si queda atrapada en la entrada o en el umbral de la terraza.

Para reanudar el funcionamiento, se debe apagar el conmutador de encendido y encenderlo de nuevo tras mover la aspiradora a un lugar donde puede continuar funcionando.

La aspiradora robot no puede limpiar completamente los lugares a los que no puede acceder, como los rincones y los espacios entre los sofás y las paredes.

Debe limpiar estas áreas de vez en cuando. -

Después de la limpieza pueden quedar acumulaciones de polvo formadas durante la limpieza que la aspiradora no pueda aspirar.

En tales casos, estas acumulaciones de polvo se han de eliminar con otro útil de limpieza. -

LIMPIEZA Y MANTENIMIENTO

Para limpiar el producto, no rocíe el exterior directamente con agua ni utilice materiales volátiles como benceno, disolventes o alcohol.

Se podría dañar seriamente el producto. -

Nadie que no sea un técnico de servicio cualifi cado debe montar o desmontar la unidad.

Se podría dañar el producto. -

Elimine regularmente cualquier sustancia extraña que se acumule en los sensores de obstáculos o de desnivel.

La suciedad acumulada en los sensores puede hacer que éstos - no funcionen correctamente.

Para eliminar las sustancias extrañas utilice siempre el cepillo de limpieza después de desactivar el conmutador de encendido.

De no hacerlo, la unidad podría activarse repentinamente y provocar lesiones personales o dañar el producto.

Si el cable de alimentación está dañado debe sustituirlo un técnico cualifi cado del servicio de atención al cliente.

De no hacerlo, se podría producir una descarga eléctrica. -

Antes de limpiar el cargador, asegúrese de desconectar el cable de alimentación por razones de seguridad.

Póngase en contacto con el centro de atención al cliente de Samsung Electronics para sustituir la batería.

Si no se utilizan las baterías originales se puede dañar el producto.

características del producto

ÚTIL FUNCIÓN DE VIRTUAL GUARD

Se puede confi nar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual).

Qué es el reconocimiento de la forma del • techo (Visionary mapping plus™)?

Esta función reconoce la forma del techo mediante una cámara colocada en la parte superior del aparato para identifi car el área que se debe limpiar y determina el mejor modo de pasar por cada sección de la superfi cie y de limpiarla.

ESMERADA LIMPIEZA DE CADA RINCÓN

La aspiradora robot limpia el suelo de forma secuencial (I) según el mapa generado por la función de reconocimiento de la forma del techo (Visionary mapping plus™), limpia cada rincón del suelo.

DIFERENTES MODOS DE LIMPIEZA

Se proporcionan varios modos de limpieza para satisfacer cada necesidad.

Modo automático:1. limpia la habitación automáticamente.

Modo concentrado:2. limpia intensivamente una zona determinada. Se puede utilizar para eliminar restos de pan o galletas.

Modo máximo:3. funciona hasta que la batería casi se ha agotado.

Modo manual:4. se puede limpiar el suelo manualmente desplazando la aspiradora robot con el mando a distancia.

Modo Turbo:5. en este modo el cepillo motorizado gira a su máxima velocidad y permite una limpieza más efectiva. (Se puede cambiar de modo con el mando a distancia).

1. Modo Sensor de polvo: si le entra polvo, la aspiradora robot limpia a su alrededor de forma intensiva. (Se puede cambiar de modo con el mando a distancia).

2. Modo de limpieza programada: la aspiradora se pone en funcionamiento a la hora especificada.

3. Modo de limpieza semanal: la aspiradora robot limpia el suelo cierto día de la semana a la hora especifi cada.

RECARGA AUTOMÁTICA

Cuando la batería está baja, la aspiradora robot se guía automáticamente hasta el cargador para efectuar la recarga automática.

FUNCIÓN DE EXTRACCIÓN AUTOMÁTICA DEL POLVO DE LA ASPIRADORA ROBOT

Cuando la aspiradora robot vuelve al extractor automático después de la limpieza, vaciará automáticamente el polvo recogido.

CRUCE DE UMBRALES

El innovador sistema de propulsión de la aspiradora robot permite cruzar los umbrales de 1 cm de altura y así limpiar todas las habitaciones. Es posible que la aspiradora robot no sea capaz de cruzar los desniveles de 1 cm de alto dependiendo de su forma.

ANTICHOQUES

Cuando el sensor de obstáculos detecta un obstáculo durante la limpieza, permite que la aspiradora robot lo evite y siga limpiando. (es posible que la aspiradora toque obstáculos fi nos).

ANTICAÍDAS

Los tres sensores de desnivel detectan las zonas descendentes, como escalones o umbrales de las puertas, para impedir que la aspiradora robot pueda caer por las escaleras.

DISPOSITIVO DE SEGURIDAD

Cuando la aspiradora robot se levanta del suelo durante la limpieza, un sensor de detección detiene automáticamente las ruedas motrices, el cepillo motorizado, el motor de succión y el cepillo giratorio lateral.

montaje de la aspiradora

COMPONENTES

(Pilas tipo AAA)
Manual del usuario / 2 pilas	VIRTUAL GUARD Filtro de repuesto Cepillo de limpieza

Guía rápida de uso

Accesorio para moqueta

■ Unidad principal

Parte delantera

Lateral

Parte trasera

■ Estación de carga

■ VIRTUAL GUARD

■ Instalación de las pilas

Las pilas no se suministran con el producto. Se deben adquirir por separado. Antes de utilizar el aparato debe instalar las pilas alcalinas (tipo D).

Levante la tapa de la VIRTUAL GUARD presionando la pestaña de bloqueo.

Instale las pilas en la VIRTUAL GUARD como se muestra en la siguiente ilustración. (Si las pilas se instalan con la polaridad incorrecta, la VIRTUAL GUARD no funcionará).

Tras insertar una punta de la tapa en la ranura, presione en el otro extremo hasta que oiga un clic.

* Especifi caciones: pilas alcalinas tipo D (LR20)

■ Mando a distancia

■ Instalación de las pilas del mando a distancia

Cuando se adquiere el producto las pilas del mando a distancia no están instaladas. Antes de utilizar el aparato debe instalar las pilas alcalinas (tipo AAA).

Levante la tapa del compartimiento de las pilas del mando a distancia presionando la pestaña de bloqueo.

Instale las pilas en el mando a distancia como se muestra en la siguiente ilustración. (Si las pilas se instalan con la polaridad incorrecta, el mando a distancia no funcionará).

Tras insertar una punta de la tapa en la ranura, presione en el otro extremo hasta que oiga un clic.

* Especifi caciones: pilas alcalinas tipo AAA.

■ Pantalla

PANTALLA

Pantalla de números1.

Muestra el temporizador, el estado de progreso y los códigos de error mediante números, letras y gráfico cos.

Programación semanal2.

Cuando establece un programa semanal para que empiece a la hora especifi cada de cierto día - de la semana, el icono del día correspondiente se enciende.

Indicador del nivel de la batería3.

Cargando: muestra el progreso de carga en tres pasos. -

En uso: muestra el nivel de carga de la batería. El nivel de carga de la batería se va reduciendo - en cada nivel desde FULL (llena) durante el funcionamiento. (Cuando la batería se ha descargado completamente, un nivel parpadea mostrando "Lo").

Temporizador4.

Cuando se programa la limpieza, se ilumina el icono de la limpieza programada. -

Modo Sensor de polvo5.

Este icono se enciende cuando se selecciona el modo de limpieza Sensor de polvo. -

6. Modo Turbo

- Este icono se enciende cuando se selecciona el modo de limpieza Turbo.

7. Pantalla del modo de limpieza

Cada vez que se pulsa el botón del modo de limpieza, se muestra el modo de limpieza correspondiente.

(A) Modo automático: este icono se enciende cuando se selecciona el modo de limpieza automática.
(B) Modo concentrado: este icono se enciende cuando se selecciona el modo de limpieza concentrada.
(C) Modo máximo: este icono se enciende cuando se selecciona el modo de limpieza Máximo.

BOTONES

8. Modo de limpieza

- Pulsar para seleccionar el modo de limpieza. Tras seleccionar el modo de limpieza, pulse el botón ( ) para iniciar la limpieza.

9. Inicio/Parada

- Pulsar para iniciar o detener la limpieza.

10.Recarga

Cuando se pulsa este botón, se enciende el icono de recarga y la aspiradora robot regresa a la -estación de carga para cargar la batería.

funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

Orden de instalación

Apagado y encendido1.

Para utilizar la aspiradora robot se debe activar el conmutador de encendido de la parte inferior de la unidad principal.

Instalación del cargador2.

Para cargar la aspiradora robot, primero se debe instalar el cargador. Dado que la batería está descargada cuando se adquiere el producto, se ha de cargar completamente antes de utilizarlo.

Carga de la batería3.

Antes de utilizar la aspiradora robot se debe cargar completamente la batería.

Confi guración de la hora4.

Se debe confi gurar la hora para utilizar las opciones de limpieza programada y limpieza diaria.

Montaje de la VIRTUAL GUARD5.

Se puede confi nar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual).

Apagado y encendido

Para utilizar la aspiradora robot se debe activar el conmutador de encendido.

Si se apaga el conmutador de encendido, todas las confi guraciones se restablecen salvo la hora actual y la programación semanal.

Levante el aparato y encienda el interruptor de encendido 1. procurando no pulsar ningún otro botón.

Si los iconos no se encienden, quiere decir que la batería - está descargada. En tal caso, conecte la aspiradora robot a la estación de carga después de activar el conmutador de encendido.

Puede que la hora confi gurada sea distinta a la actual. De ser - así, confi gure la hora de forma que coincida con la actual.

Si se desactiva el conmutador de encendido, la aspiradora robot no se cargará aunque esté conectada a la estación de carga.

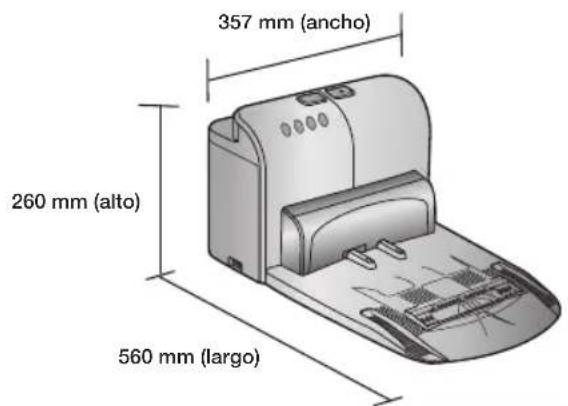

Instalación del cargador

Instale el cargador en una superfi cie plana.1.

No debe haber obstáculos a menos de 0,5 m a izquierda y 2. derecha ni a 1 m hacia delante.

Instale el cargador en un lugar donde la aspiradora robot pueda 3. acceder fácilmente.

Disponga el cable de alimentación ordenadamente en 4. la pared.

Si el suelo es de madera, instale el cargador en la misma 5. dirección que las vetas de la madera.

Mantenga el cable de alimentación del cargador constantemente enchufado en la toma de corriente.

Si el cargador no recibe alimentación, la aspiradora robot no podrá encontrar el cargador por lo que no se podrá cargar automáticamente.

Si la aspiradora robot está separada del cargador, la -batería se descargará automáticamente.

Información sobre cómo usar la función de extracción automática del polvo

Active el botón de encendido. 1.

Pulse el botón de extracción automática. 2.

* Si el botón de extracción automática está apagado, la aspiradora no realizará esta función.
* Si el contenedor del polvo está lleno, la aspiradora robot vuelve al extractor automático y este empieza a vaciarse.

Cuando la aspiradora robot está conectada al extractor automático, 3. empieza a a vaciar el polvo.

* Si la aspiradora robot empieza la ronda de limpieza en la estación de carga y el contenedor del polvo está lleno, lo vaciará primero.

Cuando el contenedor del extractor automático esté lleno, 4. se encenderá el piloto "Full" (lleno). Vacíe el contenedor del extractor automático. Limpie la entrada de aspiración de la parte inferior. Limpie el fil Itro.

* El robot de limpieza no puede deshacerse del polvo excesivo. Vacíe el depósito del robot de limpieza de forma habitual.

Montaje del accesorio para moqueta

Acople el accesorio para moqueta de forma que la aspiradora robot se deslice suavemente por este tipo de superfi cie.

Asegúrese de que la pestaña del centro del accesorio 1. entra debajo del extractor automático y, a continuación, presione en la dirección de las flechas hasta que se oiga un clic.

Para el resto de superfi cies distintas a una moqueta, 2. presione las abrazaderas de cada lado y extraiga el accesorio (en la dirección de las fl echas).

Cuando se adquiere el producto, la batería está totalmente descargada, por lo que la aspiradora se debe cargar manualmente.

Active el conmutador de encendido de la parte inferior del producto.

Tras alinear las clavijas de carga de la unidad 1. principal con la clavija de carga de la estación de carga, pulse la unidad principal hasta que oiga un sonido de recargando alimentación en el cargador.

La lámpara de carga se ilumina en color verde. -

Compruebe el estado de la carga de la aspiradora robot.2.

Cuando se inicia la carga, el indicador de nivel de la batería y - " 20:28 " se muestran secuencialmente en la pantalla.

Cuando se completa la carga, el indicador de nivel de la batería y "FULL" se muestran secuencialmente en la pantalla.

■ Cuando el indicador del nivel de la batería parpadea durante la limpieza, la aspiradora robot se detiene y automáticamente se carga ella misma en el cargador.
Si la aspiradora robot empieza la ronda de limpieza en otro lugar que no sea la estación de carga y no consigue encontrarla mientras limpia, se detendrá cerca del lugar en el que empezó a limpiar.
Cuando el nivel de la batería parpadea y se muestra "Lo" durante la limpieza, la aspiradora robot no se puede controlar mediante el mando a distancia ni los botones de la unidad principal. En tal caso, lleve directamente la aspiradora robot hasta el cargador para que se cargue la batería. (Esto es cuando la batería se ha descargado completamente).

Carga completa
Cargando Se requiere carga

Cuando se adquiere el producto, la carga completa de la batería tarda alrededor de •

180 minutos y la aspiradora funcionará durante aproximadamente 100 minutos.

- Cuando se carga la batería mientras ésta está sobrecalentada, el tiempo de carga se incrementa.

Medidas que hay que tomar cuando la carga no es uniforme.

Si la aspiradora robot no se puede cargar automáticamente:

Desactive y active (restablezca) el conmutador de encendido de la parte inferior de -la aspiradora robot.

Vuelva a conectar la alimentación del cargador (restablezca). -

Compruebe si hay sustancias extrañas en el conector del cargador y limpie el -conector del cargador de la unidad principal y el cargador con un paño seco.

Compruebe si hay objetos cerca del cargador que hagan de refl ectores potentes. -

Si separa la aspiradora robot del cargador, se descarga de modo natural.

Cargue la aspiradora robot con el cargador, si es posible. (Cuando deba ausentarse - de su domicilio durante largos periodos por un viaje de negocios, vacaciones, etc, desactive el conmutador de encendido de la aspiradora robot y desenchufe el cargador antes de guardarlos).

Acerca de la batería

■ La aspiradora robot funciona con una batería de iones de litio (Li-ion) respetuosa con el medio

ambiente y una función de prevención de sobrecarga garantiza una amplia duración de la vida útil.

■ La batería tiene un periodo de garantía de 6 meses desde la fecha de compra.

- Cuando adquiera una batería, solicite al centro de atención al cliente el símbolo (SAMSUNG) de pieza original y el número del modelo.

- Esta batería es sólo para aspiradoras robot de Samsung. Está estrictamente prohibido utilizarlas en otros aparatos o con otros propósitos.

-No trate de desmontar, reparar ni modifi car la batería.

- Cárguela en un lugar con buena ventilación.

- No exponga la batería al fuego ni la caliente.

- No conecte ningún objeto metálico entre los polos (+) o (-) de la batería.

- Consérvela en el interior (0°C\~40°C).

- Antes de deshacerse de este producto, deseche las pilas y la batería de un modo respetuoso con el medio ambiente.

- No deseche las pilas ni la batería junto con la basura doméstica.

- Para deshacerse de las pilas agotadas o de la batería, siga las normas locales.

* Si la batería no funciona, no la desmonte. Póngase en contacto con el centro de atención al cliente más cercano.

* Un tiempo de carga prolongado y una duración más corta indican que la batería está cerca del fin de su vida útil. Póngase en contacto con un centro de atención al cliente autorizado para reemplazar la batería

El usuario no puede cambiar la batería recargable incorporada en este producto.

Para obtener información sobre cómo cambiarla, debe ponerse en contacto con el proveedor.

Confi guración de la hora

El reloj muestra la hora actual. Puede ajustar la hora actual siguiendo estos pasos.
Sólo se puede ajustar la hora actual con el mando a distancia.

	Mando a distancia Secuencia de confi guración
		Pulse el botón del reloj.1.Aparecerá la hora actual.-
		Pulse el botón del reloj.2.Parpadeará el día de la - semana. Pulse el botón ◀ o ▷ para establecer el día de la semana.
		Pulse el botón del reloj.3.Pulse el botón ◀ o ▷ para establecer la hora.
		Pulse el botón del reloj.4.Pulse el botón ◀ o ▷ para establecer los minutos.
		Pulse el botón del reloj.5.El valor que ha establecido - parpadeará y fi naliza la confi guración.
Anulación de la confi guración	Pulse el botón Start/Stop para cancelar el ajuste y salir del - modo de confi guración de hora.
Mando a distancia	Si no hay acción alguna durante 1 minuto en el modo de - confi guración de la hora, la aspiradora saldrá del mismo automáticamente.

Montaje de la VIRTUAL GUARD

Se puede confi nar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual).

Funcionamiento de los botones

Funcionamiento de la lámpara de modos1.

Modo Valla (pared virtual): la lámpara roja parpadea. - Des.: la lámpara se apaga. -

Confi guración del modo2.

Cada vez que se pulsa el botón de modo/alimentación, se - selecciona modo Valla (pared virtual) → apagar alimentación en este orden.

* La distancia mínima de la pared virtual es de 2,5 m y puede variar dependiendo de los alrededores y el estado de movimiento del robot.

Creación de una valla (pared virtual)

La VIRTUAL GUARD crea una barrera invisible que la aspiradora robot no puede cruzar.

Por ejemplo, delante de macetas, muebles, la puerta principal, etc.

Seleccione el modo Valla (pared virtual) mediante el 1. botón de modo/alimentación.

La lámpara de modo parpadea en color rojo. -

Instale la VIRTUAL GUARD delante del área cuyo 2. acceso se desee bloquear.

Instale la VIRTUAL GUARD de manera que el sensor de detección de distancia pueda formar - una barrera invisible que la aspiradora robot no pueda cruzar.

Acerca del sensor de irDA.

Es posible que la transmisión de la señal infrarroja • experimente difi cultades en lugares expuestos a una iluminación halógena o en exteriores.

La aspiradora robot utiliza tres dispositivos • infrarrojos y es posible que un dispositivo no funcione delante de otro dispositivo que tenga una prioridad más alta.

Cuando se controla la aspiradora robot con el mando a distancia, ésta puede cruzar la valla

virtual de la VIRTUAL GUARD o chocar contra un obstáculo, ya que la señal del mando a distancia tiene prioridad sobre la señal de la VIRTUAL GUARD.

Cuando se utiliza la aspiradora robot en un local pequeño o en distancias cortas, puede que no funcione correctamente debido a interferencias en las señales infrarrojas.

Instale la VIRTUAL GUARD apartada del cargador; ya que la carga automática se puede • interrumpir si la VIRTUAL GUARD está cerca del cargador.

Si se utiliza al mismo tiempo varias aspiradoras robot, puede que no trabajen correctamente • por interferencias en las señales infrarrojas.

[Prioridad de la señal infrarroja]

Mando a distancia

Virtual guard

Cargador

Inicio/Parada de la limpieza

Todas las funciones de la aspiradora robot se pueden ejecutar o detener.

• Cada función de la aspiradora robot sólo se puede ejecutar si está activado el conmutador de encendido.
• Cuando la aspiradora robot esté funcionando, pulse el botón (DI) para cancelar el funcionamiento y seleccionar una función.

Unidad principal Pulse el botón (©).

Apagado

Mando a distancia: Pulse el botón - [Power].

Unidad principal: mantenga pulsado el botón (DII) durante 3 segundos.

* Si no se pulsa ningún botón durante 1 minuto después de encender la aspiradora, la alimentación se apaga automáticamente a fin de impedir que la batería se descargue. Para volver a encenderla, mantenga pulsado un momento el botón (Start/Stop) (Inicio/Parada) del cuerpo principal.

Uso del mando a distancia

Inicio o parada de la limpieza

Inicio

Mando a distancia: Pulse los botones Automático, Concentrado, - Máximo, Manual.

Unidad principal: seleccione los modos de limpieza Automático/ - Concentrado/Máximo mediante el botón (IM) y, a continuación, pulse el botón (DII).

Una vez iniciada la limpieza, la aspiradora robot comienza a -moverse.

* Si se pulsa el botón (☐) sin seleccionar ningún modo de limpieza se inicia el modo de limpieza automática.

Parada

Para detener la limpieza, pulse el botón (☑) del mando a distancia o de la unidad principal.

- Cuando se detiene la limpieza, la aspiradora robot deja de moverse.

Uso de los botones de la unidad principal

Recarga

Mediante el botón de recarga puede hacer que la aspiradora robot vaya hasta el cargador para cargar la batería.

■ Cuando la aspiradora robot esté funcionando, pulse el botón (DII) para cancelar el funcionamiento y pulse el botón de recarga.

Pulse el botón de recarga.1.

("Se activa el icono (☐303) de la unidad principal y la aspiradora robot regresa hasta la estación de carga.

Para detener la aspiradora robot mientras se dirige al cargador, pulse 2. el botón (DII).

Para probar la función de carga automática, pulse el botón de recarga 3. cuando la aspiradora robot esté a menos de 1,5 m de distancia del cargador.

Uso del mando a distancia

Solución de problemas cuando la aspiradora robot no se dirige hacia el cargador.

Compruebe la instalación del cargador -

Puede que el cargador se encuentre en una ubicación desde - donde no puede guiar la aspiradora robot hacia el cargador.

Puede que el cargador esté a más de 5 m de distancia de la -aspiradora robot.

: Quizás sea necesario un periodo de tiempo mayor para que la aspiradora robot llegue al cargador.

■ Cargue la aspiradora robot manualmente en los siguientes casos.

Si el cargador está situado en un rincón. -

Si la batería está totalmente descargada. -

Si la aspiradora robot se ha quedado atrapada por un obstáculo, por ejemplo, un mueble.

Si la aspiradora robot no puede cruzar el umbral de una puerta - para llegar al lugar donde se encuentra el cargador.

Uso de los botones de la unidad principal

Limpieza automática

La aspiradora robot se mueve por sí misma y limpia automáticamente la casa hasta completar la limpieza.

Si se pulsa el botón Start/Stop en la unidad principal o en el mando a distancia sin seleccionar un modo de limpieza, empezará una ronda automática.
Si se empieza la limpieza mientras la aspiradora robot está conectada a la estación de carga, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazamientos.
Si la aspiradora robot empieza la ronda de limpieza en otro lugar que no sea la estación de carga y no consigue encontrarla mientras limpia, se detendrá cerca del lugar en el que empezó a limpiar.
Si durante la limpieza el nivel de la batería baja demasiado, la aspiradora robot regresa automáticamente a la estación de carga y reanuda la limpieza una vez cargada la batería. (Número de trabajos de limpieza reanudados: una vez).

Botón de la unidad principal	Botón del mando a distancia	Secuencia de confi guración
		Establecer el modo.1
		Cancelar el modo.2.

Acerca de la función de reanudar la limpieza

Si la aspiradora robot considera que ya se ha completado • la limpieza, no se ejecuta la reanudación de la limpieza.

Si se mueve la aspiradora robot durante la carga o se • pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza (y la limpieza no se reanuda).

No mueva la aspiradora robot ni pulse ningún botón • durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a iniciarla desde el principio.

Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo. Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.

Cuando se pulsa el botón Sensor de polvo, en la pantalla • se muestra y desaparece alternativamente el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se puede limpiar el suelo en ese modo.

Limpieza concentrada

Se puede limpiar fácilmente una zona específi ca con gran cantidad de migas de pan, polvo, etc.

Coloque la aspiradora robot en la zona que desee limpiar y ejecute la función de limpieza concentrada.

Botón de la unidad principal	Botón del mando a distancia	Secuencia de confi guración
		Establecer el modo.1
		Cancelar el modo.2.

En el modo de limpieza concentrada, la aspiradora robot limpia - una zona de 1,5 m de largo y 1,5 m de ancho.

Una vez completada la limpieza, en la pantalla de la aspiradora se - mostrará Final, Parada y En espera.

Cuando la aspiradora robot está conectada a la estación de carga, no se admite la limpieza concentrada.

Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo.

Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.

Cuando se pulsa el botón Sensor de polvo, en la pantalla • se muestra y desaparece alternativamente el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se puede limpiar el suelo en ese modo.

La aspiradora robot se mueve automáticamente y limpia mientras la batería tiene carga y el nivel de ésta parpadea sólo en un nivel.

Si se empieza la limpieza mientras la aspiradora robot está conectada a la estación de carga, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazamientos.
Si la aspiradora robot empieza la ronda de limpieza en otro lugar que no sea la estación de carga y no consigue encontrarla mientras limpia, se detendrá cerca del lugar en el que empezó a limpiar.
Si durante la limpieza el nivel de la batería baja demasiado, la aspiradora robot regresa automáticamente a la estación de carga y reanuda la limpieza una vez cargada la batería. (Número de trabajos de limpieza reanudados: una vez).

Botón de la unidad principal	Botón del mando a distancia	Secuencia de confi guración
2 veces en modo de carga.		Establecer el modo.1.
		Cancelar el modo.2.

Acerca de la función de reanudar la limpieza

Si la aspiradora robot considera que ya se ha completado • la limpieza, no se ejecuta la reanudación de la limpieza.

Si se mueve la aspiradora robot durante la carga o se • pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza (y la limpieza no se reanuda).

No mueva la aspiradora robot ni pulse ningún botón • durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a iniciarla desde el principio.

Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo. Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.

Cuando se pulsa el botón Sensor de polvo, en la pantalla • se muestra y desaparece alternativamente el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se puede limpiar el suelo en ese modo.

Con el mando a distancia se puede mover la aspiradora robot para limpiar directamente una zona concreta.

Coloque la aspiradora robot en la zona que desee limpiar y ejecute la función de limpieza manual.
■ Sólo se puede limpiar manualmente con el mando distancia.

Botón del mando a distancia Secuencia de confi guración

	Establecer el modo.1.
	Cancelar el modo.2.

Cuando la aspiradora robot está conectada a la estación de carga, no se admite la limpieza manual. Si no hay acción alguna durante 1 minuto para cambiar al modo de espera.

Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo. Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.

Cuando se pulsa el botón Sensor de polvo, en la pantalla • se muestra y desaparece alternativamente el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se puede limpiar el suelo en ese modo.

Botones de dirección (Adelante, izquierda, derecha) La función hacia atrás no se admite.

Gracias a este modo, se puede programar la aspiradora robot para que inicie la limpieza a una hora determinada.

La limpieza programada sólo se efectúa cuando la aspiradora robot está conectada a la estación de carga.

	Mando a distancia Secuencia de confi guración
		Pulse el botón Temporizador/1.Semanal.Aparece la confi guración - actual y □arpadea.Pulse el botón ◀ o ▷ para establecer la hora.※ Modo de limpiezaSi no hay una programación - anterior, el modo de limpieza se establece en Automático.Si la hubiera, el modo de limpieza mantiene el modo confi gurado.
		Pulse el botón Temporizador/2.Semanal.El tiempo aumenta o se - reduce en 5 minutos. Pulse el botón ◀ o ▷ para establecer los minutos.
		Pulse el botón Temporizador/3.Semanal. Pulse el botón ◀ o ▷ para establecer el modo de limpieza.Puede elegir entre Limpieza - concentrada o automática.
		Pulse el botón Temporizador/4.Semanal.El valor que ha establecido - parpadeará y fi naliza la confi guración.Cuando se completa la - confi guración, la pantalla mostrará la hora confi gurada y(↓)
Anulación de la confi guración	- Si se pulsa el botón Start/Stop durante la carga de la aspiradora o mientras ajusta la hora, se cancela la confi guración.- Recuerde que la confi guración se cancela si se desconecta la aspiradora de la estación de carga.
Tiempo agotado	- Si no hay acción alguna durante 1 minuto en el modo de confi guración de la hora, la aspiradora saldrá del mismo automáticamente.

Programación semanal

Gracias a este modo, se puede programar la aspiradora robot para que inicie la limpieza a una hora determinada del día especificado.

La limpieza programada sólo se efectúa cuando la aspiradora robot está conectada a la estación de carga.

	Mando a distancia Secuencia de confi guración
		Modo de esperaEn modo de espera, - aparecerán los días de la semana programados.
Cuando no hay programación		Mantenga pulsado el 1.botón Temporizador/Semanal durante al menos 3 segundos. Pulse el botón ◀ o ▷ para establecer el día de la semana.Si no hay una programación - anterior, aparece el día actual de la semana.Si no hay ninguna hora - programada, aparece --:--.
Cuando hay programación
		Pulse el botón Temporizador/2.Semanal. Pulse el botón ◀ o ▷ para establecer la hora.* Si hay alguna hora programada, ésta se mostrará en pantalla.* Modo de limpiezaSi no hay una programación - anterior, el modo de limpieza se establece en Automático. Si la hubiera, el modo de limpieza mantiene el modo confi gurado.
		Pulse el botón Temporizador/3.Semanal.El tiempo aumenta o se - reduce en 5 minutos. Pulse el botón ◀ o ▷ para establecer los minutos.
		Pulse el botón Temporizador/4.Semanal. Pulse el botón ◀ o ▷ para establecer el modo de limpieza.Puede elegir entre Limpieza - repetida o automática.
		Pulse el botón Temporizador/5.Semanal.El valor que ha establecido - parpadeará y fi naliza la confi guración.* Al fi nalizar la confi guración, el día de la semana que ha establecido parpadeará.Entonces puede pasar al paso (2) y añadir otro día de la semana.
Anulación de la confi guración	Si se pulsa el botón Start/Stop durante la programación - semanal, se cancela la confi guración del día actualmente establecido. Si vuelve a pulsar el botón, la aspiradora abandona el modo de programación.
Tiempo agotado	Si no hay acción alguna durante 1 minuto en el modo de - confi guración de la hora, la aspiradora saldrá del mismo automáticamente.

Uso de la funciones adicionales

Las funciones adicionales permiten utilizar la aspiradora robot de una manera más fácil y cómoda.

■ Sólo se pueden ajustar las funciones adicionales con el mando a distancia.

Modo Turbo

Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo.

Turbo activado (modo Turbo): el cepillo motorizado gira a su máxima velocidad.

Turbo desactivado (modo Normal): el cepillo motorizado gira a su velocidad normal.

Modo Sensor de polvo

Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternativamente el icono correspondiente.

Modo Sensor de polvo activado: en el modo de limpieza automática, si la aspiradora robot detecta que ha entrado polvo en cierta zona, la aspiradora gira y cambia de dirección para limpiarla y, acaba esta tarea, reanuda su recorrido anterior. En los modos de limpieza concentrada, máxima y manual, si la aspiradora robot detecta que ha entrado polvo en cierta zona, el impulso sigue funcionando durante varios segundos.

Modo Sensor de polvo desactivado: la aspiradora robot no detecta la entrada de polvo y sigue con el modo de limpieza seleccionado.

Selección de un efecto de sonido

Pulse el botón de sonido para elegir un efecto de sonido.

Cada vez que pulse este botón, Efectos de sonido → Silencio se selecciona en este orden.

Efectos de sonido: - reproduce efectos de sonido. Silencio: - no reproduce ningún efecto de sonido ni ninguna notifi cación.

mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

Debe recordar los métodos de mantenimiento y limpieza

Si el conmutador de encendido está dañado, póngase en contacto con el agente de servicio para evitar accidentes.
No utilice dispositivos mecánicos o de otro tipo que no haya instalado el fabricante ya que podrían acelerar la deformación de la aspiradora robot.

■ Desactive siempre el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot. La aspiradora robot se podría poner en marcha repentinamente y causar lesiones personales.

Limpieza de la ventana del sensor y la cámara

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

No rocíe agua, disolvente, benceno, etc, directamente sobre la unidad principal de la aspiradora robot.

■ Limpie ligeramente la ventana del sensor o de la cámara con un paño suave.

Ventana del sensor posterior

Ventana del sensor frontal y de la cámara

Limpieza del contenedor del polvo y del fi Itro

En primer lugar, vacíe el contenedor del polvo antes de limpiarlo.

■ Cuando extraiga el contenedor del polvo, tenga cuidado de no derramar el polvo del contenedor.
■ Vacíe el contenedor del polvo en los casos siguientes. Cuando se haya acumulado polvo dentro del contenedor.1. Cuando se reduzca la potencia de aspiración repentinamente.2. Cuando se incremente el ruido repentinamente.3.

Pulse el botón (PUSH) de extracción del contenedor del polvo y 1. tire de éste para extraerlo.

Extraiga el contenedor del polvo tirando en la dirección de la fl echa 2. como se muestra en la ilustración.

Extraiga el fi ltro y la rejilla fi ltradora del contenedor del 3. polvo.

Sacuda el polvo del fi Itro, de la rejilla fi Itradora y del 4. contenedor del polvo.

* Puede lavarlo con agua.

Después de lavarlo con agua:

Contenedor del polvo: Seque bien toda el agua.1. 2. Filtro, rejilla fi ltradora: Séquelos bien y vuelva a montarlos.

Vuelva a montar el fi ltro y la rejilla fi ltradora en el 5. contenedor del polvo.

- Monte la rejilla fi ltradora con la rejilla hacia abajo. No se puede instalar en una dirección incorrecta.

Si se monta el contenedor del polvo sin el fi Itro, se produce el código de error C08. Asegúrese de que monta el fi Itro.

Cierre la tapa del contenedor del fi ltro e instálelo en la unidad 6. principal.

VACIADO DEL CONTENEDOR DEL EXTRACTOR AUTOMÁTICO.

Extraiga el contenedor del polvo en la dirección de la fl echa.1.

Deslice la pestaña de bloqueo para abrir la tapa del contenedor 2. del polvo.

* Abra la tapa después de colocar el contenedor del polvo sobre una papelera. Deslice la pestaña de bloqueo para abrir la tapa del contenedor del polvo.

Sacuda el polvo del contenedor.3.

Cierre la tapa del contenedor del polvo hasta que oiga un clic y 4. vuelva a montar el contenedor del polvo en la unidad principal.

Extraiga el contenedor del polvo y gire la tapa del ciclón en la dirección de la fl echa.

2

Elimine cualquier sustancia extraña del interior del ciclón.

3

Después de limpiarlo, gire y cierre la tapa del ciclón en la dirección de la fl echa.

LIMPIEZA DEL FILTRO DEL CONTENEDOR DEL EXTRACTOR AUTOMÁTICO.

Extraiga el contenedor del polvo en la dirección de la fl echa.

Tire del asa del fi Itro en la dirección de la fl echa.

Extraiga el fi ltro del contenedor del polvo.

Después de extraer el contenedor del polvo, sacuda el polvo del fi ltro.

Limpie el fi Itro con agua. Seque el fi Itro a la sombra.

Monte primero la parte superior del fi ltro y después la inferior.

Tire del fi ltro hacia delante y extraigalo del contenedor del polvo.

Limpie el fi ltro con un cepillo.

Limpie el fi ltro con agua. Seque el fi ltro a la sombra. Vuelva a montar el fi ltro.

Dele la vuelta al extractor automático de forma que la 1. parte inferior quede hacia arriba. Afl oje los 6 tornillos de fi jación con una moneda tal como se muestra en la ilustración.

Retire la tapa de la parte inferior 2. del extractor automático con una moneda y limpie la tapa.

Limpie la tapa inferior con agua.3.

Seque la tapa inferior a la sombra.4.

Después de limpiarla, cierre la tapa inferior en la dirección 5. de la fl echa.

Apriete los 6 tornillos de fi jación como se muestra en la 6. ilustración anterior en la dirección de la fl echa.

Limpie la parte inferior del auto-vaciador de forma habitual.7.

Limpieza del cepillo motorizado

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

Ya que el polvo del contenedor se puede desparramar, antes de limpiar el cepillo motorizado debe extraer el contenedor del polvo.

Después de comprobar si hay sustancias extrañas, pulse el 1. gancho que sujeta el cepillo motorizado para retirarlo.

Levante el cepillo motorizado de la unidad principal.2.

Quite cualquier sustancia extraña, como cabellos largos o hilos 3. enrollados en el cepillo motorizado utilizando un cepillo de limpieza o una aspiradora.

Una vez completada la limpieza, fi je en primer lugar el lado 4. del cepillo de potencia donde se encuentra el conmutador de encendido y, a continuación, el otro lado de la misma manera.

Inserte el lateral en las dos muescas y deslícelo presionando 5. suavemente hasta que oiga un clic.

Para impedir que la aspiradora robot se atasque, no aspire mondadientes ni bastoncillos de • algodón.

Cuando resulta difícil eliminar sustancias extrañas, póngase en contacto con un centro de atención al cliente.

Dado que la aspiradora aspira el polvo del suelo, se pueden enrollar en el cepillo algunos hilos o cabellos largos. Compruebe y limpie el cepillo motorizado con regularidad.

Limpieza del cepillo giratorio lateral para la limpieza de bordes

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

Compruebe si el cepillo giratorio lateral para la limpieza de 1. bordes está doblado o si hay sustancias extrañas en el cepillo.

Póngase unos guantes de goma, envuelva el cepillo giratorio 2. lateral en un trapo con agua caliente durante 10 segundos y límpielo sobre el trapo.

Gire el cepillo giratorio lateral y repita el proceso del paso 2.3.

Si hay cabellos o hilos atrapados entre la unidad principal y el 4. cepillo giratorio lateral, extraiga el tornillo del cepillo giratorio lateral con un destornillador (+) y saque el cepillo. Para volver a montar el cepillo, haga coincidir las marcas "L" del cepillo giratorio lateral y de la unidad principal y vuelva a montarlo. (La letra "R" está grabada en el lado derecho del cepillo giratorio).

Ya que el cepillo giratorio lateral recoge fácilmente cabellos y otras sustancias extrañas, debe limpiarlo con frecuencia.

Una acumulación excesiva de sustancias extrañas puede dañar el cepillo giratorio lateral.

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

Si la aspiradora robot de repente comienza a moverse en zigzag, es posible que haya sustancias extrañas bloqueando la rueda motriz.

Para limpiar la rueda motriz, coloque un paño suave en el suelo y dé 1. la vuelta a la unidad principal con cuidado.

Compruebe si hay sustancias extrañas y, si es necesario, quítelas 2. con un palito o unas pinzas que no estén afi ladas.

LISTA DE COMPROBACIÓN ANTES DE LLAMAR AL CENTRO DE ATENCIÓN AL CLIENTE

Síntoma Lista de comprobación Medidas que tomar
La aspiradora robot no funciona en absoluto antes de la limpieza.	¿Ha montado el contenedor del • polvo?	Instale el contenedor del polvo.•
	¿Ha activado el conmutador de • encendido?	Active el conmutador de • encendido.
	¿Está activado el modo de • limpieza AUTO en la pantalla?	Pulse el botón ☑. (Para apagarlo, mantenga pulsado el botón ☑ durante 3 segundos o más).
	¿El indicador de nivel de la batería parpadea sólo en un nivel y se muestra "Lo" en la pantalla?	Levante la aspiradora robot y • conéctela manualmente a la estación de carga para cargarla.
	La aspiradora robot no funcionará si las pilas del mando a distancia están agotadas.	Cambie las pilas del mando a • distancia. (Tipo AAA).
La aspiradora robot se detiene durante la limpieza.	¿El indicador de nivel de la batería parpadea sólo en un nivel y se muestra "Lo" en la pantalla?	Levante la aspiradora robot y • conéctela manualmente a la estación de carga para cargarla.
	¿Se ha enredado la aspiradora • robot con algún cable del suelo?	Desactive el conmutador de • encendido y desenrede los cables.
	¿Se ha quedado atascada la aspiradora robot por algún desnivel del suelo?- Se ha levantado la rueda de tracción.	Desactive el conmutador de • encendido y desplace la aspiradora para que siga limpiando.
	¿Se ha enrollado algún trapo en la rueda de tracción?	Desactive el conmutador de • encendido y quite el trapo.
	¿Se ha detenido la aspiradora robot en el umbral?	Desactive el conmutador de • encendido y desplace la aspiradora para que siga limpiando.
Durante la limpieza se ha reducido la potencia de succión.	Compruebe si el contenedor del polvo está lleno.	Detenga la aspiradora robot y vacíe el contenedor del polvo.
	Compruebe si la entrada de aspiración está obstruida por sustancias extrañas.	Desactive el conmutador de • encendido y quite las sustancias extrañas de la entrada de aspiración.
	Compruebe si el filtro está obstruido.	Limpie el filtro a conciencia.
La aspiradora robot no encuentra el cargador.	Compruebe si el enchufe del • cargador está correctamente conectado en la toma de corriente.
	Si hay cualquier obstáculo a una • distancia frontal de 1 m, o a 0,5 m a derecha e izquierda del cargador, deberá retirar estos obstáculos.
	Si hay sustancias extrañas en la • clavija de carga, límpiela con un paño seco.
	¿Se ha instalado la VIRTUAL • GUARD cerca del cargador?	Mueva la VIRTUAL GUARD a otro • lugar para que la aspiradora robot se pueda cargar automáticamente.
	Compruebe si el extractor • automático está encendido.	Active el conmutador de • encendido en la parte izquierda del extractor automático.
La aspiradora robot cruza a través de la VIRTUAL GUARD.	¿Están agotadas las pilas de la • VIRTUAL GUARD?	Sustituya las pilas.• (2 pilas alcalinas tipo D (LR20))
	¿Está apagada la lámpara de • modo?	Compruebe si la VIRTUAL GUARD • está apagada y, a continuación, establezca la VIRTUAL GUARD en el modo deseado.
El tiempo de uso de las pilas de la VIRTUAL GUARD es demasiado corto.	¿Utiliza pilas de celda seca de • manganeso?	Cambie las pilas por otras nuevas • alcalinas.(2 pilas alcalinas tipo D (LR20))
La aspiradora robot de repente comienza a limpiar en diagonal.	La aspiradora robot de repente • puede limpiar en diagonal en los casos siguientes.- La aspiradora robot se ha cargado en una posición en ángulo en la estación de carga.- Cuando la aspiradora robot, después de limpiar cierta zona, se desplaza a otra por un atajo.- Cuando el ángulo de contacto con un obstáculo no es perpendicular (90°).- Cuando el suelo es de madera o de baldosas.	• La dirección de limpieza depende de la ubicación inicial. Al limpiar las diferentes áreas mediante un mapa, al final cubre toda la superficie. (Funcionamiento normal)Instale el cargador en la misma dirección que las vetas de la madera y empiece la limpieza con la aspiradora robot conectada a la estación de carga.
La aspiradora robotchoca con frecuenciacon el extractorautomático.	Compruebe si el extractor •automático está encendido.	Active el conmutador de •encendido en la parte izquierda delextractor automático.
		Inserte el enchufe en la toma.•
El extractorautomático no vacíael contenedor delpolvo de formautomática.	Compruebe si el fi ltro está •obstruido por sustancias extrañas.	Limpie el fi ltro.•
	Compruebe si el contenedor •del polvo está obstruido porsustancias extrañas.	Elimine cualquier sustancia extraña •del interior del contenedor delpolvo.
	El fondo del extractor automático •está obstruido.	Abra la tapa de la parte inferior •del extractor automático con una moneda y limpie el polvo que ha originado el atasco.
	Compruebe que la tapa del ciclón delcontenedor del polvo está puesta.	Cierre la tapa del ciclón del •contenedor del polvo.
	• Compruebe si el piloto deautovaciado del extractorautomático está encendido.	En el extractor automático, pulseel botón Activado/Desactivado delautovaciado.
	• Compruebe si el contenedor delpolvo no está bien encajado en elextractor automático.	Apague el extractor automático yvuelva a encajar correctamente elcontenedor del polvo.
	• Compruebe si el fi ltro no está bienencajado en el contenedor delextractor automático.	Apague el extractor automático yvuelva a encajar correctamente elfi ltro en el contenedor del polvo.
	• Compruebe si hay elementosextraños atrapados en el cepilloeléctrico.	Elimine todos los elementosextraños, como cabellos o hilos,atrapados en el cepillo eléctrico.
La potencia desucción.del extractorautomático esdébil.	• Compruebe si el piloto "Full" (lleno)está encendido.	Vacíe el contenedor del polvo.Limpie la entrada de aspiración dela parte inferior.
	• Compruebe si la entrada de aspiraciónestá obstruida por sustancias extrañas.	Elimine cualquier sustancia extraña •de la entrada de aspiración.
	• Compruebe si se ha acumuladopolvo en el fi ltro.	Limpie el fi ltro.•
	• Compruebe si se ha acumuladopolvo o cabellos largos en el ciclón.	Abra la tapa del ciclón y elimine elpolvo o cabellos acumulados.
La aspiradora robotno está cargada.	Compruebe si los polos de carga •están obstruidos por sustanciasextrañas.	Elimine cualquier sustancia extraña •de los polos de carga.Active el conmutador de encendidodel extractor automático.
	Compruebe si el extractor •automático está encendido.

SOLUCIÓN DE PROBLEMAS SEGÚN LOS CÓDIGOS DE ERROR

CÓDIGO DE ERROR	CAUSA SOLUCIÓN
08:00	La aspiradora robot queda • atrapada, retenida o se atascada durante su desplazamiento.	Desactive el conmutador de encendido de la • parte inferior y desplace la aspiradora robot a otro lugar.
08:01	El cepillo motorizado ha • atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc.).	Desactive el conmutador de encendido de la • parte inferior y retire las sustancias extrañas del cepillo motorizado.
08:02	La rueda de tracción izquierda ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc.).	• Desactive el conmutador de encendido de la • parte inferior y retire las sustancias extrañas de la rueda de tracción izquierda.
08:03	La rueda de tracción derecha • ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc.).	Desactive el conmutador de encendido de la • parte inferior y retire las sustancias extrañas de la rueda de tracción derecha.
08:05	Compruebe el sensor del • paragolpes.	Desactive el conmutador de encendido de la • parte inferior, retire cualquier obstáculo delante de la aspiradora robot o desplácela a otro lugar.
08:06	En la ventana del sensor de • obstáculos hay alguna sustancia extraña (polvo, manchas, etc.).	Desactive el conmutador de encendido de la • parte inferior y limpie la ventana del sensor frontal y posterior con un paño suave.
08:07	En la ventana del sensor de • desnivel hay alguna sustancia extraña (polvo, manchas, etc.).	Desactive el conmutador de encendido de la • parte inferior y limpie la ventana del sensor de desnivel con un paño suave.
08:08	No se ha instalado el • contenedor del polvo.	Instale el contenedor del polvo; debe oír un • clic.
08:09	El cepillo giratorio lateral de • limpieza de bordes ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc.).	Desactive el conmutador de encendido de la • parte inferior y retire las sustancias extrañas del cepillo giratorio lateral de limpieza de bordes.

* Si se pulsa el botón Inicio/Parada o se apaga el conmutador de encendido, se borra el código de error.

especificaciones del producto

Cuerpo principal Estación de carga

Clasifi cación Elemento SERIE SR8980*
Especifi caciones mecánicas	Diámetro 350 mm
	Altura 80 mm
	Peso 3,2 kg
Especifi caciones eléctricas	Voltaje AC 220-240V~, 50-60 Hz
	Consumo de energía del cargador 40 W
	Consumo de energía de la unidad principal	40 W
	Consumo de energía del extractor automático	600 W
	Especifi caciones de la batería 14,4 V / 31,68Wh
Especifi caciones de limpieza	Tipo de carga Carga automática y manual
	Modo de limpieza	Automática, concentrada, máxima, manual, programada, semanal
	Tiempo de carga	Alrededor de 180 minutos
	Tiempo de limpieza (en un suelo duro)	Alrededor de 100 minutos
Método de limpieza		Reconocimiento de la forma del techo
Tipo de botón de la unidad principal		Tipo contacto

El aspirador cuenta con la aprobación de las siguientes normativas.

Directiva de equipos electromagnéticos: 2004/108/EEC

Directiva de seguridad de bajo voltaje: 2006/95/EC

OUTROS SÍMBOLOS UTILIZADOS

[4HBC]NOTA

Indica que existe o risco de ferimentos ou danos materiais.

CARREGADOR DE BATERIA

28 Iniciar/parar a limpeza
29 Recarga
30 Limpeza automática
31 Limpeza pontual
32 Limpeza máxima
33 Limpeza manual
34 Reserva de temporizador
35 Reserva semanal

Antes de limpar o carregador, desligue o cabo eléctrico por motivos de segurança.

VÁRIOS MODOS DE LIMPEZA

DISPOSITIVO DE SEGURANÇA

7. Visor do modo de limpeza

Verifique o estado da carga do aspirador robot.2.

Volte a ligar o cabo eléctrico do carregador. -

Iniciar/parar a limpeza

Modo de Sensor de Poeira

Modo de Sensor de Poeira

Modo de Sensor de Poeira

Limpeza manual

Reserva de temporizador

Turbo ligado (Modo Turbo): a escova eléctrica roda à velocidade máxima.

Turbo desligado (Modo Normal): a escova eléctrica roda à velocidade normal.

Modo de Sensor de Poeira
