VCR8980L3K - Aspirador SAMSUNG - Manual de utilização gratuito

Tipo de produto	Aspirador de carrinho
Marca	Samsung
Modelo	VCR8980L3K
Dimensões (C x L x A)	350 x 250 x 300 mm
Peso	4,5 kg
Alimentação	Rede elétrica, 220-240 V, 50/60 Hz
Potência nominal	2000 W
Tipo de recolha	Sem saco, ciclónico
Capacidade do reservatório	1,5 L
Filtro	HEPA lavável
Nível sonoro	78 dB(A)
Raio de ação	9 m
Comprimento do cabo	6 m
Número de velocidades	2
Acessórios incluídos	Bocal para pisos, bocal para fendas, escova para móveis
Funções principais	Aspiração potente, sistema ciclónico, indicador de reservatório cheio
Manutenção e limpeza	Limpar o filtro regularmente, esvaziar o reservatório após cada utilização
Segurança	Desligamento automático em caso de sobreaquecimento
Peças sobressalentes disponíveis	Filtros, escovas, bocais
Índice de reparabilidade	7,5 / 10
Garantia	2 anos

Perguntas frequentes - VCR8980L3K SAMSUNG

Como esvaziar o reservatório do aspirador?

Para esvaziar o reservatório, pressione o botão de destravamento situado na parte superior do reservatório e remova-o do corpo do aspirador. Esvazie o conteúdo num caixote do lixo. Para uma limpeza profunda, enxague o reservatório com água limpa e deixe-o secar completamente antes de o recolocar.

Como limpar o filtro HEPA?

O filtro HEPA é lavável. Retire-o do aspirador seguindo as instruções do manual. Enxague-o em água fria da torneira até que a água fique clara. Deixe-o secar ao ar livre durante pelo menos 24 horas antes de o reinstalar. Não utilize detergente nem secador de cabelo.

Quais acessórios são fornecidos com o aspirador?

O aspirador é fornecido com um bocal para pisos, um bocal para fendas (para cantos e fissuras) e uma escova para móveis. Estes acessórios permitem limpar eficazmente diferentes superfícies.

Qual é a potência do aspirador?

O aspirador Samsung VCR8980L3K tem uma potência nominal de 2000 W. Esta potência garante uma aspiração eficaz em todos os tipos de pisos.

Qual é o nível sonoro do aspirador?

O nível sonoro máximo é de 78 dB(A). Para reduzir o ruído, utilize a velocidade mais baixa se o modelo estiver equipado com essa opção.

Como trocar o saco ou o coletor de pó?

Este modelo é sem saco, utiliza um reservatório ciclónico. Portanto, não há saco para trocar. Basta esvaziar o reservatório quando estiver cheio.

O cabo de alimentação é retrátil?

Sim, o cabo de alimentação do aspirador é retrátil. Para o guardar, pressione o botão para esse efeito (geralmente situado na parte superior ou traseira do aparelho) e guie suavemente o cabo enquanto ele se enrola.

O que fazer se o aspirador parar subitamente?

O aspirador pode parar em caso de sobreaquecimento. Verifique se o reservatório não está cheio e se os filtros não estão obstruídos. Deixe o aparelho arrefecer durante 30 minutos antes de o reiniciar. Se o problema persistir, consulte o manual ou contacte o serviço de assistência.

Qual é o comprimento do cabo de alimentação?

O cabo de alimentação mede 6 metros. Combinado com o raio de ação do tubo, obtém um alcance total de aproximadamente 9 metros.

Como manter as escovas e os bocais?

As escovas e os bocais podem ser limpos com um pano húmido. Remova regularmente os cabelos e as fibras enredados na escova para pisos. Verifique se nenhum objeto bloqueia as aberturas.

MANUAL DE UTILIZADOR VCR8980L3K SAMSUNG

FUNCIONAMIENTO DE LA ASPIRADORA

20

O papel utilizado na execução deste manual é 100% reciclado.

* Antes de utilizar este aparelho, leia as instruções com cuidado.

* Apenas para utilização em interiores.

Português

imagine the possibilities

Obrigado por ter adquirido um produto Samsung.

Para aceder a um serviço mais completo,

registe por favor o seu produto em

www.samsung.com/register

SAMSUNG

informações de segurança

INFORMAÇÕES DE SEGURANÇA

Antes de utilizar o aparelho, leia por favor este manual até ao fi m e guarde-o para consulta • futura.

Como estas instruções de funcionamento abrangem vários modelos, as características do seu • aspirador robot podem diferir ligeiramente das descritas neste manual

SÍMBOLOS DE ATENÇÃO/AVISO USADOS

	Indica que existe o perigo de ferimentos graves ou morte.
ATENÇÃO	Indica que existe o risco de ferimentos ou danos materiais.

Ao usar um dispositivo eléctrico devem ser adoptadas precauções básicas, incluindo o seguinte:

LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR O ROBOT ASPIRADOR ROBOT

Desligue o aparelho da tomada de corrente se não estiver a utilizá-lo e antes de efectuar uma manutenção.

AVISO: para reduzir o risco de incêndio, choque eléctrico ou ferimentos:

GENERALIDADES

Utilize o aparelho apenas como descrito neste manual.

Não utilize o aspirador robot nem o carregador se estiverem danifi cados.

Se o aspirador robot não funcionar correctamente, se o tiver deixado cair, danifi cado, deixado • no exterior ou tiver caído à água, leve-o a um centro de assistência ao cliente.

Não mexa no carregador nem no aspirador robot com as mãos molhadas.

Utilize apenas em superfícies secas e no interior.

Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com defi ciências • físicas, sensoriais ou mentais ou falta de experiência e conhecimentos, excepto se forem supervisionadas ou lhes tiverem sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.

As crianças devem ser vigiadas para impedir que brinquem com o aparelho.

Não modifi que a fi cha polarizada para caber numa tomada ou num cabo de extensão não • polarizado.

Não o utilize ao ar livre ou em superfícies molhadas.

Desligue o carregador da tomada de corrente se não estiver a utilizá-lo ou antes de efectuar • uma manutenção.

Não recarregue o aspirador robot com um carregador diferente do fornecido pelo fabricante.

- Não o utilize com um cabo ou fi cha danifi cados.

• Não puxe o aspirador robot pelo cabo, não utilize este último como pega, não o trilhe numa porta nem o puxe em locais com extremidades ou cantos afi ados. Mantenha o cabo afastado de superfícies aquecidas.
• Não utilize cabos de extensão ou tomadas com capacidade de corrente inadequada.

- Não desligue o aspirador robot puxando pelo cabo. Para o desligar, agarre na fi cha, não no cabo.

• Não corte nem queime as baterias, pois estas explodem a altas temperaturas.
• Não tente abrir o carregador. As reparações só devem ser efectuadas num centro de assistência ao cliente qualifi cado.
• Não exponha o carregador a altas temperaturas nem o deixe entrar em contacto com humidades.

informações de segurança

ASPIRADOR ROBOT

Não aspire objectos duros ou afi ados, como vidro, parafusos, moedas, etc..

Não utilize o aparelho sem o fi Itro instalado. Ao efectuar a manutenção, não insira os dedos • ou outros objectos no compartimento da ventoinha, pois o aspirador robot pode ligar-se acidentalmente.

Não introduza nenhum objecto nas aberturas de ventilação. Não utilize com as aberturas • de ventilação tapadas; mantenha as aberturas sem pó, fi apos, cabelos e tudo o que possa difi cultar a passagem do ar.

Não aspire materiais tóxicos (lixívia, amónia, líquido desentupidor de canos, etc.).

Não aspire objectos a arder ou que provoquem fumo, como cigarros, fósforos ou cinzas • quentes.

Não aspire líquidos infl amáveis ou combustíveis, como gasolina, nem utilize o aspirador robot • em áreas onde possam estar presentes.

Não utilize o aspirador robot em espaços fechados onde haja vapores libertados por tinta de óleo, diluente, produtos anti-traças, pó infl amável ou outros vapores explosivos ou tóxicos.

Podem ocorrer fugas do electrólito da bateria se utilizar demasiado o aspirador robot ou com temperaturas demasiado altas ou baixas. Se o líquido entrar em contacto com a pele, lave rapidamente com água. Se o líquido lhe entrar para os olhos, lave-os imediatamente com água limpa durante, pelo menos, 10 minutos. Consulte um médico.

INFORMAÇÕES DE SEGURANÇA

02

CARACTERÍSTICAS DO PRODUTO

13

MONTAR O ASPIRADOR ROBOT

15

UTILIZAR O ASPIRADOR ROBOT

20

FILTRO E FERRAMENTAS DE MANUTENÇÃO

38

RESOLUÇÃO DE PROBLEMAS

47

ESPECIFICAÇÕES DO PRODUTO

51

06 Corrente eléctrica
07 Antes de utilizar
10 Durante a utilização
11 Limpeza e manutenção

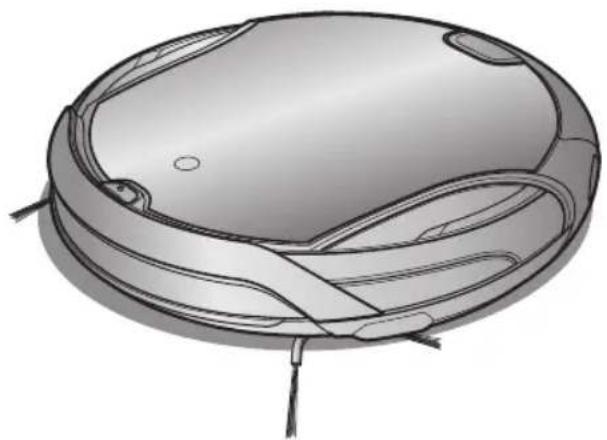

15 Componentes

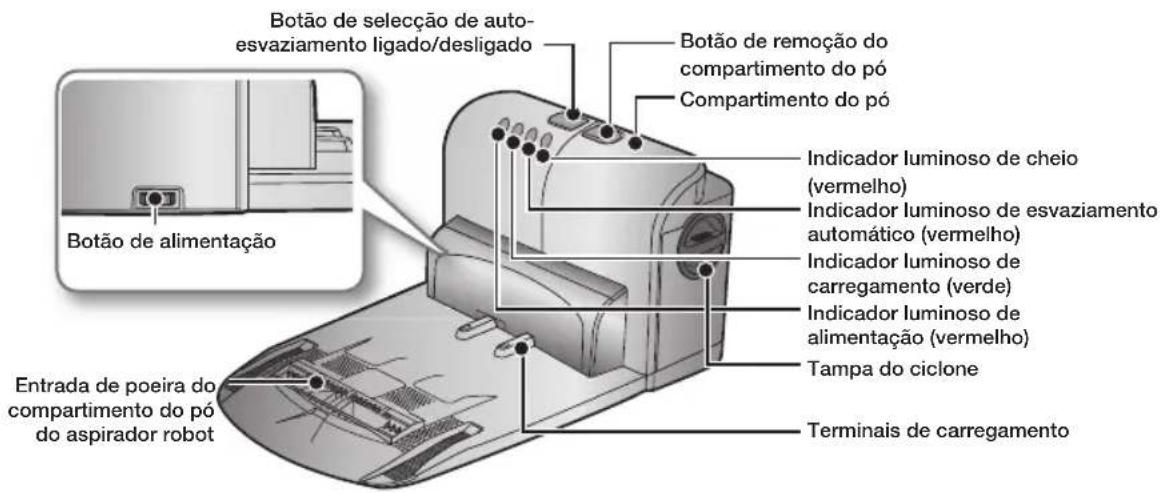

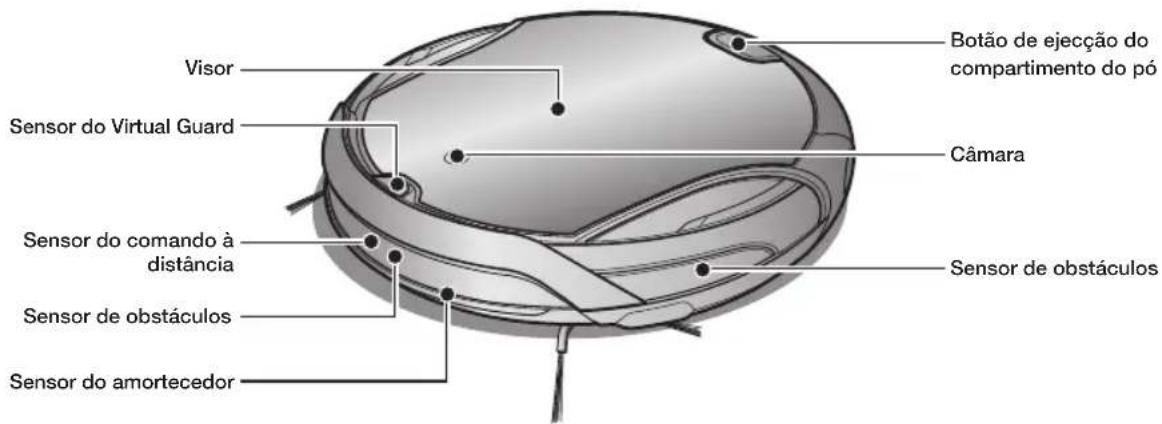

16 Nome de cada peça

20 Instalar o aspirador robot

20 Ordem de instalação

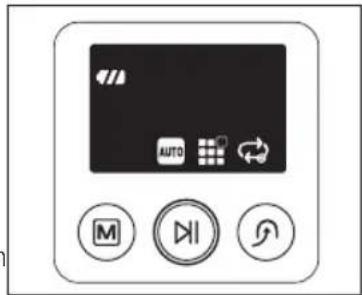

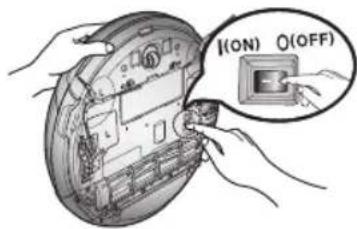

20 Ligar ou desligar o interruptor de corrente

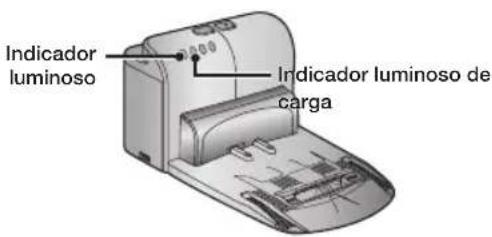

21 Instalar o carregador

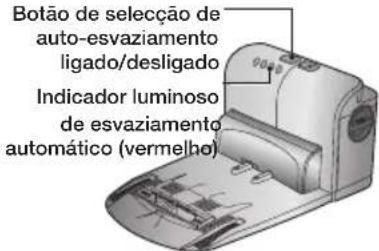

22 Saiba como utilizar a função de esvaziamento automático
22 Fixar o acessório para tapete

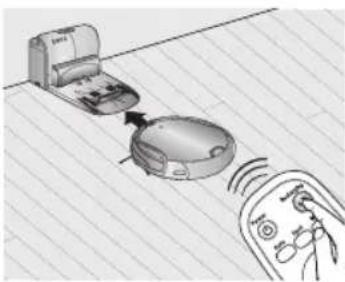

23 A carregar
24 Informações sobre a bateria
25 Acertar a hora
26 Instalar o VIRTUAL GUARD

28 Utilizar o aspirador robot

37 Funções adicionais

37 Utilizar funções adicionais

38 Limpar o aspirador robot

38 Tenha em atenção os métodos de manutenção e limpeza
38 Limpar a janela do sensor e a câmara

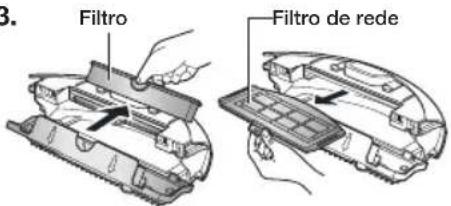

39 Limpar o compartimento do pó e os fi ltros

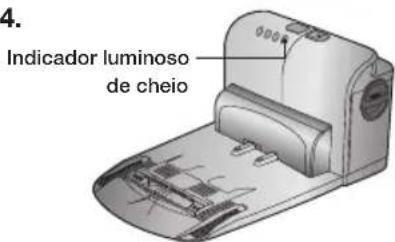

40 Esvaziar o compartimento do pó auto-esvaziador.

40 Limpar o ciclone do compartimento do pó auto-esvaziador

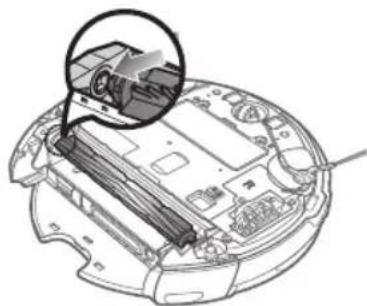

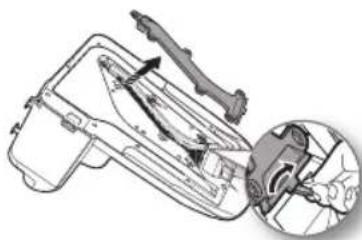

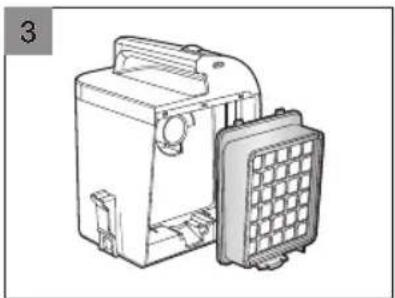

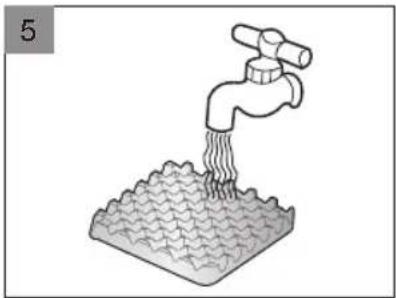

41 Limpar o fi ltro do compartimento do pó auto- esvaziador
42 Limpar a parte inferior do auto-esvaziador
43 Limpar o aspirador robot

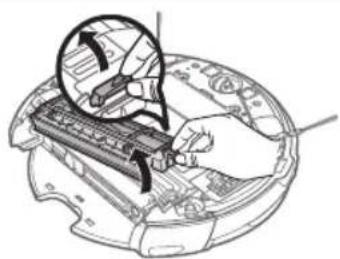

43 Limpar a escova eléctrica

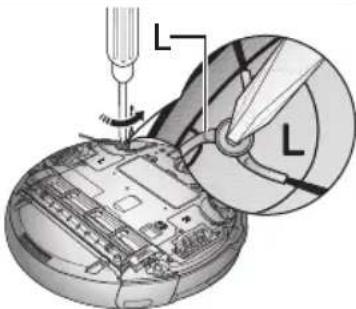

45 Limpar a escova rotativa lateral para limpeza de cantos
46 Limpar a roda motora

47 Lista de verifi cação antes de ligar para o serviço de assistência

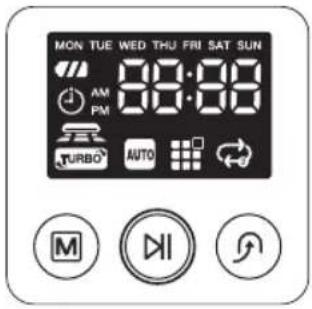

50 Resolução dos problemas indicados pelos códigos de erro

informações de segurança

CORRENTE ELÉCTRICA

Não dobre o cabo eléctrico à força nem coloque em cima dele objectos pesados que o possam partir.

Se o fi zer poderá provocar um incêndio ou choques eléctricos. -

Limpe bem todo o pó ou água que possa existir na fi cha eléctrica.

Se não o fi zer poderá provocar uma avaria no aparelho ou - choques eléctricos.

Não desligue a fi cha eléctrica da tomada de corrente puxando-a pelo cabo, nem toque na fi cha com as mãos molhadas.

Se o fi zer poderá provocar um incêndio ou choques eléctricos. -

Não ligue várias fi chas a uma só tomada de corrente. (Não deixe o cabo esticado no chão).

Se o fi zer poderá provocar um incêndio ou choques eléctricos. -

Não utilize uma fi cha ou cabo eléctrico danifi cado nem uma tomada de parede que esteja solta.

Se o fi zer poderá provocar um incêndio ou choques eléctricos. -

Se o compartimento do pó não estiver colocado, o aspirador - robot não funciona.

Nunca utilize o aspirador robot em locais com substâncias infl amáveis, tais como:

Locais com velas ou candeeiros de mesa no chão. -

Locais com fogo aceso (lareira ou braseira). -

Locais com gasolina, álcool destilado, diluente, cinzeiros com -cigarros acesos, etc..

O aspirador robot só se destina a utilização doméstica. Não o utilize nos locais indicados a seguir.

Sótãos, caves, armazéns, edifícios industriais, compartimentos separados afastados do -edifício principal, locais molhados ou húmidos, como casas de banho ou lavandarias e locais estreitos e muito altos, como mesas ou prateleiras. Podem ocorrer danos graves (funcionamento anormal e avaria) se utilizar o aspirador robot nestes locais.

Abra todas as portas para limpar todos os compartimentos.

Se uma porta estiver fechada, o aspirador robot não vai poder entrar no compartimento. - No entanto, feche todas as portas da entrada principal, varanda e casas de banho e de todos os outros compartimentos onde o aspirador robot possa cair para um piso inferior.

Não utilize o aspirador robot em pavimentos pretos.

O aspirador robot poderá não funcionar normalmente. -

No caso de tapetes com franjas compridas, dobre as franjas para debaixo do tapete.

As franjas não dobradas podem provocar danos graves no tapete e no aspirador robot, porque fi cam presas na roda motora ou na escova eléctrica.

Quando o sensor de declives está sujo, o aspirador robot pode cair das escadas, parapeito, etc..

Tal poderá provocar ferimentos pessoais ou danifi car gravemente o aspirador robot.

Para evitar que isso aconteça, instale os VIRTUAL GUARDS (definição do modo de Barreira) à frente de áreas perigosas. Limpe a janela do sensor e a câmara para não executar ordens erradas.

Retire primeiro todos os objectos pequenos ou artigos frágeis das áreas a aspirar.

Verifi que se retirou todos os objectos antes da limpeza. - Retire os artigos frágeis, como louças, objectos de vidro, vasos - de fl ores, etc.. O aspirador robot não reconhece moedas, anéis ou outros - objectos valiosos, como jóias.

Retire os objectos espalhados pelo chão antes de aspirar.

O aspirador robot detecta obstáculos a 5 cm de distância. - As toalhas de banho, os tapetes em frente das banheiras, - lavatórios, entradas ou divisões de serviço, os cabos eléctricos, as toalhas de mesa ou as correias podem fi car presas na roda motora ou na escova eléctrica. Se isso acontecer os objectos poderão cair da mesa.

Informe todos os membros da família (ou pessoas relevantes) que devem ser cautelosos antes de aspirar ou ao usar o Modo de limpeza programada.

O aspirador robot pode embater nas crianças, provocando - quedas.

Certifi que-se de que as crianças não pisam nem se sentam em cima do aspirador robot.

As crianças poderão cair ou ferir-se, ou o aspirador robot pode - fi car gravemente danifi cado.

Se deixar uma criança ou um animal de estimação sozinho, desligue o aspirador robot no interruptor de corrente.

O aspirador robot poderá chamar a sua atenção. - Se entalar ou prender os dedos, pés, vestuário ou cabelo na roda motora ou na escova eléctrica, pode ferir-se. Se uma criança ou animal de estimação estiver no caminho do -aspirador robot, este último pode identifi cá-lo como um obstáculo e não limpar essa zona. Se o interruptor de corrente estiver desligado, desliga o -fornecimento de corrente e desactiva todas as funções.

Ao instalar o carregador, não deixe o cabo eléctrico esticado no chão.

Se o aspirador robot se recarregar ou passar automaticamente - pela estação do carregador, poderá enrolar o cabo eléctrico à sua volta.

- Embora o aspirador robot tenha uma função de carga automática, se o cabo eléctrico da estação do carregador estiver desligado, o aspirador robot não carrega a bateria automaticamente.

Instale o carregador num local de fácil acesso pelo aspirador robot.

Se instalar o carregador num canto, pode causar movimentos - adicionais e prejudicar o processo de recarga automática.

Os objectos na frente do carregador impedem o carregamento automático do aspirador robot.

Desimpeça essas áreas. -

Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda e a um 1 m da parte da frente.

Não provoque um curto-circuito nos pinos de carga com objectos metálicos, como pauzinhos, chaves de fendas, etc..

Tal causará danos graves no carregador. -

Certifi que-se de que não há vestígios de líquidos na estação do carregador.

Se isso acontecer poderá provocar um incêndio ou choques - eléctricos.

Certifi que-se de que o aspirador robot não aspira ou passa por cima de líquidos (por exemplo, água, óleo), nem aspira ou passa por cima de material absorvente para dejectos de animais de estimação.

Tal poderá provocar danos graves no aspirador robot. - Os líquidos podem espalhar-se nas rodas e sujar o chão. -

Não utilize o carregador para outros fi ns.

Tal poderá causar danos graves no carregador ou provocar um incêndio. -

Não coloque a estação do carregador em pavimentos escuros.

Se o pavimento for escuro, o aspirador robot terá difi culdade em regressar ao mesmo. -

DURANTE A UTILIZAÇÃO

Não utilize o aspirador robot em tapetes grossos.

Pode provocar problemas no aspirador robot. - Pode também danifi car os tapetes. -

Não utilize o aspirador robot em cima de uma mesa ou em locais altos.

Pode danifi car o aspirador robot se ele cair acidentalmente -

O aspirador robot pode bater na mobília, por exemplo, nas pernas de cadeiras ou mesas, móveis estreitos ou compridos, etc. durante o funcionamento.

Para aspirar melhor e mais rapidamente, coloque as cadeiras em cima da mesa.

Não coloque nenhum objecto em cima do aspirador robot.

Poderá provocar uma avaria no mesmo. -

Retire imediatamente todos os pedaços grandes de papel ou sacos de plástico do aspirador robot enquanto aspira.

Se utilizar o aspirador robot durante um longo período de tempo - com a respectiva porta de entrada obstruída, pode provocar danos graves no aspirador robot.

Se o aspirador robot emitir ruídos estranhos, odores ou fumos, desligue-o imediatamente no interruptor de corrente e contacte o centro de assistência ao cliente.

Não mova o aspirador robótico segurando pelo compartimento do pó.

Tal pode fazer com que o compartimento do pó se solte, resultado em ferimentos ou sérios danos no produto.

O aspirador robot pode não conseguir funcionar se fi car preso na entrada ou soleira da porta de uma varanda.

Para retomar o funcionamento, desligue e volte a ligar o interruptor de corrente depois de deslocar o aspirador robot para um local onde possa continuar a limpeza.

O aspirador robot não consegue limpar completamente os locais de difícil acesso, como cantos e os espaços entre os sofás e as paredes.

Limpe esses locais manualmente. -

Se o aspirador robot não conseguir apanhar aglomerados de poeiras formados durante a aspiração, estes podem permanecer após a limpeza.

Neste caso, apanhe o pó com outro objecto de limpeza. -

LIMPEZA E MANUTENÇÃO

Para limpar o aspirador robot, não pulverize água directamente na parte exterior do mesmo nem o limpe com um material volátil, como benzeno, diluente ou álcool.

Tal poderá provocar danos graves no aspirador robot. -

A unidade só deve ser desmontada ou montada por um técnico de manutenção credenciado.

Caso contrário, o produto poderá fi car danifi cado. -

Retire regularmente as substâncias estranhas acumuladas nos sensores de obstáculos e declives.

A sujidade acumulada nos sensores provocará o funcionamento - incorrecto dos mesmos.

Para remover as substâncias estranhas, use sempre a escova de limpeza depois de desligar o interruptor de corrente.

Se não o fi zer, o aspirador robot poderá ligar-se subitamente e provocar ferimentos pessoais ou fi car gravemente danifi cado.

Se o cabo eléctrico estiver danifi cado, solicite a sua substituição a um técnico de assistência qualifi cado do centro de assistência ao cliente.

Se não for substituído. poderá provocar um incêndio ou choques - eléctricos.

Contacte o centro de assistência ao cliente da Samsung Electronics para substituir a bateria.

Se não utilizar baterias originais o aspirador robot poderá avariarse.

características do produto

FUNÇÃO VIRTUAL GUARD MUITO ÚTIL

Pode confi nar o aspirador robot a uma determinada zona utilizando o modo de Barreira (parede virtual).

O que é o reconhecimento da forma do • tecto (Visionary mapping plus™)?

Esta função reconhece a forma do tecto, utilizando a câmara existente na parte superior para identifi car a área a limpar, e determina o melhor modo de passar sobre e limpar todas as zonas do pavimento.

LIMPEZA DELICADA DE CADA CANTO

Uma vez que o aspirador robot limpa o chão de forma sequencial (i) ao longo do mapa determinado pela função de reconhecimento da forma do tecto, limpa todos os cantos do chão.

Existem vários modos de limpeza que se adaptam às suas necessidades.

Modo Automático: 1. Limpa todas as divisões automaticamente.

Modo Pontual: 2. Limpa muito bem uma área defi nida. Pode ser usado para limpar migalhas de pão ou bolacha.

Modo Máximo: 3. Funciona até a bateria estar quase descarregada.

Modo Manual: 4. Pode limpar manualmente o chão movendo o aspirador robot com um comando à distância.

Modo Turbo: 5. Uma vez que a escova eléctrica roda à velocidade máxima neste modo, o produto limpa mais efi cazmente. (Pode mudar de modo com o comando à distância).

1. Modo de Sensor de Poeira: Quando entra poeira no aspirador robot, o aspirador robot começa a limpar a área circundante de forma intensiva. (Pode ser operado com o comando à distância).

2. Modo de Temporizador: À hora especificada, o aspirador robot limpa o chão.

3. Modo de Programação Semanal: Uma operação de limpeza programada inicia-se à hora defi nida num dia específi co da semana.

CARREGAMENTO AUTOMÁTICO

Quando a bateria tem pouca carga, o aspirador robot é automaticamente encaminhado para o carregador, para poder efectuar um carregamento automático rápido.

A FUNÇÃO DE ESVAZIAMENTO AUTOMÁTICO DE POEIRA DO ASPIRADOR ROBOT

Quando o aspirador robot regressa ao esvaziador automático após a limpeza, a poeira é esvaziada automaticamente do aspirador robot.

ATRAVESSAR A SOLEIRA

O inovador sistema de transmissão do aspirador robot permite atravessar as soleiras das portas com uma altura de cerca de 1 cm e limpar todas as divisões. O aspirador robot pode não conseguir passar uma soleira de porta de 1 cm, consoante a forma desta.

DESVIAR-SE DE OBSTÁCULOS

Quando o aspirador robot se depara com um obstáculo durante a limpeza, o sensor de obstáculos permite que o aspirador robot se desvie e continue a limpar. (O aspirador robot poderá eventualmente tocar em obstáculos fi nos ou estreitos).

ANTI-QUEDA

Os 3 sensores de declives detectam degraus descendentes como, por exemplo, escadas ou a soleira da porta da rua, impedindo deste modo que o aspirador robot caia pelas escadas abaixo.

Se levantar o aspirador robot durante a limpeza, as rodas motoras, a escova eléctrica, o motor de aspiração e a escova lateral rotativa param automaticamente graças à detecção do sensor.

montar o aspirador robot

COMPONENTES

■ Estrutura principal

■ Comando à distância

■ Carregador (estação)

■ Outros componentes

(Pilhas tipo AAA)
Manual do utilizador /2 baterias	VIRTUAL GUARD Filtro de substituição Escova de limpeza

Guia rápido Acessório para tapete

■ Unidade principal

Parte da frente

Parte lateral

Parte inferior

■ Carregador (estação)

■ VIRTUAL GUARD

As baterias não são fornecidas com o aparelho. Terá de as adquirir separadamente. Instale as baterias alcalinas (tipo D) antes da utilização.

Levante a tampa do VIRTUAL GUARD enquanto prime a patilha de bloqueio.

Instale as baterias no VIRTUAL GUARD, como se mostra na fi gura abaixo. (Se instalar as baterias com a polaridade incorrecta, o VIRTUAL GUARD não funcionará).

Depois de inserir a ponta da tampa na ranhura, empurre a outra extremidade para dentro até encaixar com um clique.

* Especifi cação: baterias alcalinas tipo D (LR20)

■ Comando à distância

■ Instalar as pilhas do comando à distância

Na altura da aquisição do produto as pilhas não estão instaladas no comando à distância. Instale as baterias (tipo AAA) antes da utilização.

Levante a tampa do compartimento de baterias localizado na parte de trás do comando à distância, enquanto prime a patilha de bloqueio.

Instale as baterias no comando, como se mostra na fi gura. (Se instalar as baterias com a polaridade incorrecta, o comando à distância não funcionará).

Depois de inserir a ponta da tampa na ranhura, empurre a outra extremidade para dentro até encaixar com um clique.

* Especifi cação: Pilhas tipo AAA

Visor

VISOR

Visor de números1.

Mostra o visor do temporizador, o estado da evolução e os códigos de erro, utilizando números, letras e elementos gráfico cos.

Reserva semanal2.

Ao defi nir uma reserva semanal para iniciar a limpeza a partir da hora especifici cada no dia da - semana especifici cado, o ícone correspondente ao dia da semana seleccionado acende-se.

Indicador de nível da bateria3.

A carregar: Mostra a evolução do carregamento em 3 passos. -

Em utilização: Mostra o nível de carga da bateria. Durante a utilização, o nível de carga da -bateria vai diminuindo, nível a nível, a partir de FULL (CHEIO). (Se a bateria fi car completamente descarregada, um nível pisca mostrando "Lo").

Temporizador4.

Quando a limpeza está programada, o ícone do temporizador está aceso. -

Modo de Sensor de Poeira5.

Este ícone acende-se quando o modo de Sensor de Poeira está activado. -

Modo Turbo6.

- Este ícone acende-se quando o modo Turbo está activado.

- Sempre que premir o botão do modo de limpeza, aparece o modo de limpeza correspondente.

(A) Modo Automático: Este ícone acende-se quando é seleccionado o modo de limpeza automática.
(B) Modo Pontual: Este ícone acende-se quando é seleccionado o modo de limpeza pontual.
(C) Modo Máximo: Este ícone acende-se quando é seleccionado o modo de limpeza máxima.

COMPONENTE DO BOTÃO

Modo de limpeza8.

- Prima para seleccionar um modo de limpeza. Depois de seleccionar um modo de limpeza, prima o botão ( ) para iniciar a limpeza.

9. Iniciar/Parar

- Prima para iniciar/parar a limpeza.

10.Recarga

- Ao premir este botão, o aspirador robot volta à estação do carregador para carregar a bateria.

utilizar o aspirador robot

INSTALAR O ASPIRADOR ROBOT

Ordem de instalação

Ligar ou desligar o interruptor de corrente1.

Para utilizar o aspirador robot, tem de ligar o interruptor de corrente existente na parte inferior da unidade principal.

Instalar o carregador2.

Para carregar o aspirador robot, tem de instalar primeiro o carregador.

Uma vez que a bateria está descarregada quando o produto é adquirido, tem de a carregar totalmente antes da utilização.

Substituir a bateria3.

Deve carregar totalmente a bateria antes de utilizar o aspirador robot.

Acertar a hora4.

Deve acertar a hora para utilizar as opções de limpeza programada e diária.

Instalar o VIRTUAL GUARD5.

Pode confi nar o aspirador robot a uma determinada zona utilizando o modo de Barreira (parede virtual).

Para utilizar o aspirador robot, tem de ligar o interruptor de corrente. Se desligar o interruptor de corrente, todas as defi nições serão reiniciadas, com excepção da hora actual e das reservas semanais.

Levante o corpo e ligue o interruptor de alimentação, 1. tendo o cuidado de não premir outros botões.

Se os ícones não se acenderem, signifi ca que a bateria está - totalmente descarregada. Neste caso, deve acoplar o aspirador robot à estação do carregador depois de ligar o interruptor de corrente.

A hora confi gurada poderá ser diferente da hora actual. Se a -hora confi gurada estiver incorrecta, acerte a hora de acordo com a hora actual.

Se o interruptor de corrente estiver desligado, o aspirador robot não será carregado mesmo que esteja acoplado à estação do carregador.

Instalar o carregador

Instale o carregador numa superfície plana.1.

Não deve haver nenhum obstáculo a 0,5 m à direita e à 2. esquerda e a um 1 m da parte da frente.

Instale o carregador num local de fácil acesso pelo aspirador robot.3.

Se o chão for de madeira, instale o carregador no mesmo 5. sentido do grão da madeira.

Se o carregador não receber corrente, o aspirador robot - não conseguirá encontrar o carregador e não poderá carregar-se automaticamente.

Se o aspirador robot for separado do carregador a bateria - fiará automaticamente descarregada.

Saiba como utilizar a função de esvaziamento automático

Ligue o botão de alimentação1.

Ligue o botão de esvaziamento automático. 2.

Se o botão de esvaziamento automático estiver desligado, o aspirador robot não executará a função de esvaziamento automático.
Se o reservatório de pó estiver cheio, o robô aspirador volta para o esvaziador automático. O esvaziador automático inicia o auto-esvaziamento.

Quando o aspirador robot é ligado ao auto-esvaziador, começa a 3. esvaziar automaticamente o pó.

* Durante o ciclo de limpeza, se o aspirador robot iniciar o ciclo de aspiração actual na estação de carregamento e se o compartimento do pó estiver cheio, o robot procederá ao esvaziamento do compartimento do pó.

Quando o compartimento do pó auto-esvaziador automático 4. está cheio de poeira, acende-se o respectivo indicador luminoso. Esvazie o compartimento do pó auto-esvaziador. Limpe a entrada de ar na parte inferior. Limpe o fi Itro.

* O robot aspirador não consegue esvaziar o compartimento de pó pesado. Esvazie o compartimento de pó do robot aspirador periodicamente.

Fixar o acessório para tapete

Fixe o acessório para tapete para que o robô aspirador passe suavemente pelo tapete.

Certifi que-se de que a protrusão no centro do acessório 1. está debaixo do esvaziador automático e, em seguida, empurre até ouvir um estalido (seguindo o sentido das setas).

Para todas as outras superfícies, (ou seja, outras que não 2. tapetes), puxe as fi xações de cada lado para trás e puxe para fora o acessório (seguindo o sentido das setas).

Quando adquire o produto, a bateria está completamente descarregada e o aspirador robot tem de ser carregado manualmente.

Ligue o interruptor de corrente localizado na parte inferior do produto.

Depois de alinhar os pinos de carga da unidade 1. principal com o pino de carga da estação do carregador, prima a unidade principal até ouvir um som de recarga do carregador.

O indicador luminoso de carga acende-se com - luz verde.

Quando se inicia o carregamento, o indicador de nível da - bateria e “ 88:88 ” aparecem nesta sequência no visor.

Concluído o carregamento, o indicador de nível da bateria e a -indicação "FULL" aparecem no visor.

■ Quando o visor de nível da bateria pisca durante a limpeza, o aspirador robot pára de aspirar e carrega-se automaticamente no carregador.
Se o aspirador robot iniciar o ciclo de limpeza actual num local diferente do local da estação de carregamento e se não localizar esta última durante a limpeza, irá parar junto ao local onde iniciou a limpeza.
Se o nível da bateria piscar e a indicação “Lo” aparecer durante a limpeza, o aspirador robot não poderá ser comandado pelo comando à distância nem pelos botões da unidade principal. Neste caso, deve transportar o aspirador robot directamente até ao carregador para carregar a bateria. (Isto acontece quando a bateria está completamente descarregada).

Carga terminada
A carregar Carga necessária

Quando adquirir o produto, carregue totalmente a bateria, demorará cerca de 180 minutos e funciona durante cerca de 100 minutos.

Se carregar uma bateria que esteja sobreaquecida, o tempo de carregamento pode • aumentar.

Medidas a adoptar quando o carregamento não é uniforme.

Se o aspirador robot não conseguir carregar automaticamente, verifi que o seguinte:

Desligue e volte a ligar o interruptor de corrente na parte inferior do aspirador robot. -

Verifique se existem substâncias estranhas no conector de carga e limpe os - conectores de carga da unidade principal e do carregador com um pano seco.

Verifique se existem objectos perto do carregador que sejam refl ectores fortes. -

Se separar aspirador robot do carregador, este descarrega-se naturalmente.

Carregue o aspirador robot através do carregador, se possível. (Se se ausentar - da sua casa durante muito tempo devido a uma viagem, férias, etc., desligue o interruptor de corrente do aspirador robot e desligue a corrente do carregador, para os guardar).

Informações sobre a bateria

O aspirador robot é alimentado por uma bateria recarregável de iões de lítio (Li-ion) amiga do ambiente e uma função de prevenção de sobrecarga garante um tempo de vida útil prolongado.

- O período de garantia da bateria é de 6 meses a contar da data de compra.

■ Antes de comprar a bateria, pergunte no centro de assistência ao cliente qual o símbolo da peça genuína (SAMSUNG) e o número do modelo.

- Esta bateria destina-se apenas a aspirador robot da Samsung. A sua utilização noutros aparelhos ou para outras fi nalidades é estritamente proibida.

-Não desmonte nem modifi que a bateria.

- Carregue-a num local com boa ventilação.

- Não exponha a bateria ao fogo e não a aqueça.

- Não ligue nenhum objecto metálico aos terminais (+) ou (-) da bateria.

- Mantenha-a dentro de casa (0°C\~40°C).

- Antes de descartar este produto, elimine a bateria de acordo com as leis ambientais em vigor.

- Não elimine este tipo de baterias no lixo doméstico.

- Siga todos os regulamentos locais quando eliminar baterias usadas.

* Se a bateria estiver avariada, não a desmonte. Contacte o centro de assistência ao cliente mais próximo.

* Um tempo de carregamento mais longo e uma duração da bateria mais curta indicam que a bateria está a chegar ao fi m da sua vida útil. Contacte um centro de assistência ao cliente autorizado para substituir a bateria.

A bateria recarregável incorporada no produto não pode ser substituída pelo utilizador.

Para obter informações sobre como substituí-la, contacte o seu fornecedor de serviços.

Acertar a hora

O relógio apresenta a hora actual. Pode alterar a hora actual através dos passos seguintes.
Só pode alterar a hora com o comando à distância.

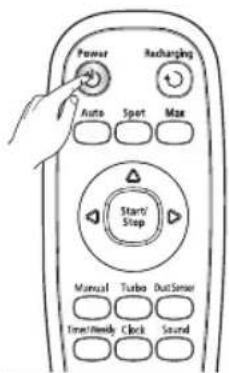

	Comando à distância Sequência de confi guração
		Carregue no botão Clock.1. É apresentada a hora actual. -
		Carregue no botão Clock. 2. O dia da semana pisca. - Carregue no botão ◀ ou ▷ para defi nir o dia da semana.
		Carregue no botão Clock. 3. Carregue no botão ◀ ou ▷ para acertar a hora.
		Carregue no botão Clock. 4. Carregue no botão ◀ ou ▷ para acertar os minutos.
		Carregue no botão Clock.5. O valor confi gurado pisca e as defi nições estão concluídas.
Cancelar as defi nições	Carregue no botão Iniciar/Parar para cancelar as defi nições e sair do modo de acerto da hora.
Comando à distância	Se não houver nenhuma introdução durante 1 minuto durante o acerto da hora, o aspirador robot sai automaticamente do modo de acerto da hora.

Instalar o VIRTUAL GUARD

Pode confi nar o aspirador robot a uma determinada zona utilizando o modo de Barreira (parede virtual).

Operações dos botões

Operações dos indicadores luminosos de modo1.

Modo de barreira (parede virtual): o indicador luminoso - vermelho pisca.

Desligado: o indicador luminoso apaga-se. -

Defi nir o modo2.

Sempre que carregar no botão Modo/Alimentação, - seleciona os modos Barreira (parede virtual) → Desligado, por esta ordem.

A distância da parede virtual é de 2,5 m no mínimo e poderá diferir consoante o meio circundante e o movimento do robot.

Criar uma barreira (parede virtual)

O VIRTUAL GUARD cria uma barreira invisível que o aspirador robot não consegue atravessar.

Ex.: em frente de vasos, mobília, porta da rua, etc..

Seleccione o modo Barreira (parede virtual) com o 1. botão Modo/Alimentação.

O indicador luminoso do modo pisca a vermelho. -

Instale o VIRTUAL GUARD em frente da área cujo 2. acesso pretende impedir ao aspirador robot.

Instale o VIRTUAL GUARD de modo a que o sensor de detecção de distância possa criar uma - barreira invisível que o aspirador robot não consiga atravessar.

Sobre o sensor IrDA

A transmissão do sinal de infravermelhos pode • não ser regular em locais expostos a lâmpadas de halogéneo ou ao ar livre.

O robot aspiradot utiliza 3 tipos de dispositivos • de infravermelhos e um deles pode não funcionar em frente de outro que tenha uma prioridade mais elevada.

Quando utiliza o comando à distância, o aspirador robot pode atravessar a barreira virtual do

VIRTUAL GUARD ou embater num obstáculo, porque o sinal do comando à distância tem uma prioridade mais elevada do que o sinal do VIRTUAL GUARD.

Se o aspirador robot for utilizado num espaço pequeno ou a curta distância, poderá avariar-se devido à interferência dos sinais de infravermelhos.

Instale o VIRTUAL GUARD afastado do carregador, uma vez que o carregamento automático • pode ser interrompido se o VIRTUAL GUARD estiver perto do carregador.

Se utilizar mais do que um aspirador robot em simultâneo, poderão avariar-se devido à • interferência dos sinais de infravermelhos.

[Prioridade do sinal de infravermelhos]

Comando à distância

Virtual guard
Carregador

Pode iniciar ou parar todas as funções do aspirador robot.

As funções do aspirador robot só funcionam se o interruptor de corrente estiver ligado.
■ Com o aspirador robot a funcionar, carregue no botão (Di) para cancelar a operação e seleccionar uma função.

Ligar ou desligar a alimentação

Ligar a alimentação

Unidade principal: Carregue no botão (☐).

Desligar a alimentação

Comando à distância: Carregue no botão - [Alimentação]

Unidade principal: Carregue continuamente no botão (MI) durante 3 segundos.

* Se não for premida nenhuma tecla durante aproximadamente 1 minuto depois de ligar o aparelho, este desliga-se automaticamente para evitar a descarga da bateria. Para voltar a ligar, carregue continuamente no botão (Start/Stop) (Iniciar/Parar) no corpo principal.

Utilização do comando à distância

Comando à distância: Carregue no botão Automático, Pontual, - Máximo ou Manual.

Unidade principal: Seleccione o modo Automático/Pontual/- Máximo com o botão (M) e carregue depois no botão

Quando se inicia a aspiração, o aspirador robot começa a -deslocar-se.

* Se carregar no botão (☐) sem seleccionar o modo de limpeza, começa a aspirar no modo Automático.

Parar

Para parar, carregue no botão (DII) na unidade principal.

- Quando a limpeza é parada, o aspirador robot pára.

Utilização dos botões ) no comando à distância ou da unidade principal

Recarga

Pode fazer com que o aspirador robot regresse ao carregador para carregar a bateria usando o botão de recarga.

■ Com o aspirador robot a funcionar, carregue no botão (DI) para cancelar a operação e carregue no botão de recarga.

Carregue no botão Recharging.1.

("Acende-se o ícone da unidade principal 1303") e o aspirador robot regressa à estação de carregamento.

Para parar o aspirador robot quando este está a voltar ao carregador, 2. carregue no botão (MW).

Para testar a função de carregamento automático, carregue no botão 3. Recharging quando o aspirador robot estiver a menos de 1,5 m do carregador.

Utilização do comando à distância

Resolução de problemas quando o aspirador robot não regressa ao carregador

Verifique a instalação do carregador -

Se o carregador estiver num local onde não possa guiar o -aspirador robot até si.

Se o carregador estiver a mais de 5 m de distância do aspirador - robot.

: Poderá ser necessário mais tempo para que o aspirador robot regresse ao carregador.

Carregue manualmente o aspirador robot nos seguintes casos:

Se o carregador estiver instalado num canto. -

Quando a bateria estiver totalmente descarregada. -

Se o aspirador robot estiver preso num obstáculo (mobília, etc.).

Se o aspirador robot não conseguir passar a soleira da porta - para chegar ao local onde o carregador está instalado.

Utilização dos botões da unidade principal

O aspirador robot move-se sozinho e limpa automaticamente a casa, até a limpeza ter sido feita uma vez.

Se carregar no botão Iniciar/Parar na unidade principal ou no comando à distância sem seleccionar o modo de limpeza, inicia-se um ciclo de limpeza automática.
Se a limpeza começar quando o aspirador robot estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o aspirador robot recorda a sua posição original enquanto se move.
Se o aspirador robot iniciar o ciclo de limpeza actual num local diferente do local da estação de carregamento e se não localizar esta última durante a limpeza, irá parar junto ao local onde iniciou a limpeza.
Se o nível da bateria baixar demasiado ao aspirar, o aspirador robot regressa automaticamente à estação do carregador e recomeça a aspirar depois de ter carregado a bateria. (Número de operações de limpeza retomadas: uma)

Botão da unidade principal	Botão do comando à distância	Sequência de confi guração
		Defi na o modo.1.
		Cancele o modo.2.

Sobre a função Retomar a limpeza

Se o aspirador robot concluir que a limpeza está completa, • não executa a função de retomar a limpeza.

Se mover o aspirador robot ou se carregar num botão • durante o carregamento, o aspirador robot conclui que a limpeza está completa e não a retoma.

Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot concluirá que a limpeza está completa e retomará a limpeza desde o início.

De cada vez que carrega no botão Turbo, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode comçar a aspirar no modo Turbo.

De cada vez que carrega no botão de Sensor de • Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode comçar a aspirar no modo Sensor de Poeira.

Pode limpar comodamente uma área específi ca onde haja muitas migalhas, poeira, etc..

■ Desloque o aspirador robot para o local onde pretende executar uma limpeza pontual.

Botão da unidade principal	Botão do comando à distância	Sequência de confi guração
		Defi na o modo.1.
		Cancele o modo.2.

No Modo de limpeza pontual, o aspirador robot limpa uma área - quadrada com 1,5 m de lado.

Quando a limpeza termina, o aspirador robot mostra as - indicações End, Stop e Standby.

Quando o aspirador robot está na estação de carregamento, não é possível efectuar a limpeza pontual.

De cada vez que carrega no botão Turbo, o respectivo • ícone no visor é desligado ou ligado sequencialmente.

Quando o ícone de Turbo está ligado, pode comçar a aspirar no modo Turbo.

De cada vez que carrega no botão de Sensor de • Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode comçar a aspirar no modo Sensor de Poeira.

O aspirador robot move-se automaticamente e limpa até a bateria se esgotar e o respectivo nível piscar apenas um nível.

Se a limpeza começar quando o aspirador robot estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o robot aspirador recorda a sua posição original enquanto se move.
Se o aspirador robot iniciar o ciclo de limpeza actual num local diferente do local da estação de carregamento e se não localizar esta última durante a limpeza, irá parar junto ao local onde iniciou a limpeza.
Se o nível da bateria baixar ao aspirar, o aspirador robot regressa automaticamente à estação do carregador e recomeça a aspirar depois de ter carregado a bateria. (Número de operações de limpeza retomadas: uma)

Botão da unidade principal	Botão do comando à distância	Sequência de confi guração
Duas vezes no modo de carga		Defi na o modo.1.
		Cancele o modo.2.

Sobre a função Retomar a limpeza

Se o aspirador robot concluir que a limpeza está completa, • a limpeza não será retomada.

Se mover o aspirador robot ou se carregar num botão • durante o carregamento, o aspirador robot conclui que a limpeza está completa e não a retoma.

Não mova o aspirador robot nem carregue num botão • durante a limpeza. Caso contrário, o aspirador robot concluirá que a limpeza está completa e retomará a limpeza desde o início.

De cada vez que carrega no botão Turbo, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode comçar a aspirar no modo Turbo.

De cada vez que carrega no botão de Sensor de • Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode comçar a aspirar no modo Sensor de Poeira.

Pode mover o aspirador robot para aspirar uma determinada zona directamente utilizando o comando à distância.

■ Desloque o aspirador robot para o local onde pretende executar uma limpeza manual.
- Só pode aspirar manualmente utilizando o comando à distância.

Botão do comando à distância	Sequência de confi guração
Manual	Defi na o modo.1.
	Cancele o modo.2.

Quando o aspirador robot está na estação de • carregamento, não é possível efectuar a limpeza manual. Se não houver nenhuma introdução durante 1 minuto, • deve comutar para o modo standby.

De cada vez que carrega no botão Turbo, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode comçar a aspirar no modo Turbo.

De cada vez que carrega no botão de Sensor de • Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode comçar a aspirar no modo Sensor de Poeira.

Botões direcionais (para a frente, para a esquerda, para a direita) A função de deslocação à retaguarda não é suportada.

Neste modo, pode programar o aspirador robot para iniciar um ciclo único de limpeza a partir de uma hora específi ca.

O ciclo de limpeza programada só será executado se o aspirador robotestiver acoplado à estação do carregador.

	Comando à distância Sequência de confi guração
		Carregue no botão1.Temporizador/Semanalmente.É apresentada a defi nição actual, a piscar. Carregue no botão< ou > para acertar a hora.* Modo de limpezaSe não existir uma reserva - anterior, o modo de limpeza é defi nido como modo Automático. Se existir uma reserva, o modo de limpeza é defi nido como o modo confi gurado.
		Carregue no botão2.Temporizador/Semanalmente.A hora aumenta/diminui em - incrementos de 5 minutos.Carregue no botão < ou > para acertar os minutos.
		Carregue no botão3.Temporizador/Semanalmente.Carregue no botão < ou> para defi nir o modo de limpeza.Pode seleccionar o modo - Automático ou Máximo.
		Carregue no botão4.Temporizador/Semanalmente.O valor confi gurado pisca e as defi nições estão concluídas.Quando as defi nições estiverem concluídas, aparecem a hora confi gurada e ).
Cancelar as defi nições	- Se carregar no botão Iniciar/Parar enquanto o aspirador robot estiver a carregar ou enquanto estiver a acertar a hora, as defi nições serão canceladas.- As defi nições serão canceladas se o aspirador robot estiver desacoplado da estação de carregamento.
Tempo limite	- Se não houver nenhuma introdução durante 1 minuto durante o acerto da hora, o aspirador robot sai automaticamente do modo de acerto da hora.

Reserva semanal

Neste modo, pode programar o aspirador robot para iniciar um ciclo único de limpeza a partir de uma hora especifi ca nos dias da semana especifici cados.

■ O ciclo de limpeza programada só será executado se o aspirador robot estiver acoplado à estação de carregamento.

	Comando à distância Sequência de confi guração
		Modo de StandbyNo modo de Standby, são -apresentados os dias dasemana programados.
Quando não existe reservaQuando existe uma reserva		Carregue continuamente 1.no botão Temporizador/Semanalmente durante 3segundos. Carregue nosbotões ◀ ou ▷ para defi nir odia da semana.Se não existir uma reserva -anterior, é apresentado o diada semana actual.Se não tiver sido programada -uma hora, apareceaindicação --:-- .
		Carregue no botão 2.Temporizador/Semanalmente.Carregue nos botões ◀ ou ▷para acertar a hora.* Se tiver sido programada umahora, esta é apresentada.* Modo de limpezaSe não existir uma reserva -anterior, o modo de limpezaé defi nido como modoAutomático. Se existir umareserva, o modo de limpezaé defi nido como o modoconfi gurado.
		Carregue no botão 3.Temporizador/Semanalmente.A hora aumenta/diminui em -incrementos de 5 minutos.Carregue no botão ◀ ou ▷para acertar os minutos.
		Carregue no botão4.Temporizador/Semanalmente.Carregue no botão ◀ ou ▷ para defi nir o modo de limpeza.Pode seleccionar o modo - Automático ou Repetição.
		Carregue no botão5.Temporizador/Semanalmente.O valor confi gurado pisca e as defi nições estão concluídas.* Concluídas as defi nições, o dia da semana confi gurado pisca. Neste momento pode passar para o passo (2)e acrescentar outro dia da semana.
Cancelar as defi nições	Se carregar no botão Iniciar/Parar enquanto estiver a efectuar - a reserva semanal, a reserva do dia da semana defi nido actualmente será cancelada. Se carregar novamente no botão, o aspirador robot sai do modo de defi nição de reservas.
Tempo limite	Se não houver nenhuma introdução durante 1 minuto durante - o acerto da hora, o aspirador robot sai automaticamente do modo de defi nição de reservas.

Utilizar funções adicionais

Pode utilizar o aspirador robot de forma mais simples e cómoda recorrendo a diversas funções adicionais.

- Só pode confi gurar funções adicionais com o controlo remoto.

Modo Turbo

De cada vez que carrega no botão Turbo, o respectivo ícone no visor é desligado ou ligado sequencialmente.

De cada vez que carrega no botão de Sensor de Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente.

Modo de Sensor de Poeira ligado: No modo Automático, quando o aspirador robot detecta que entrou poeira numa área específica ca, roda a muda de direcção para aspirar essa área e, a seguir, retoma o trajecto anterior. Nos modos Pontual, Máximo e Manual, quando o aspirador robot detecta que entrou poeira numa área específica ca, o reforço continua a funcionar durante alguns segundos.

Modo de Sensor de Poeira desligado: O aspirador robot não detecta a poeira a entrar e continua a funcionar conforme defi nido no modo de limpeza seleccionado.

Seleccionar um efeito sonoro

Carregue no botão de selecção do som para seleccionar um efeito sonoro.

■ De cada vez que carregar no botão, Efeitos Sonoros → Mudo é seleccionado por esta ordem.

Efeitos Sonoros: - reproduz efeitos sonoros:

Mudo: - não reproduz sons nem mensagens.

fi ltro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

Tenha em atenção os métodos de manutenção e limpeza

Se o interruptor de corrente estiver danificado, contacte o técnico da assistência para não provocar nenhum acidente.
Não utilize meios ou dispositivos mecânicos não instalados pelo fabricante que possam acelerar a deformação do aspirador robot.

■ Desligue sempre o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot. O aspirador robot pode começar a funcionar subitamente e provocar ferimentos.

Limpar a janela do sensor e a câmara

Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

Nunca pulverize água, diluente, benzeno, etc., directamente na unidade principal do aspirador robot.

■ Limpe cuidadosamente a janela do sensor ou a câmara com um pano macio.

Janela do sensor frontal e câmara

Janela do sensor de declives

Janela do sensor traseiro

Limpar o compartimento do pó e os fi Itros

Em primeiro lugar, esvazie o compartimento do pó antes de o limpar.

Ao separar o compartimento do pó, tenha cuidado para não espalhar o pó.
■ Evazie o compartimento do pó nos casos seguintes: Quando houver pó acumulado dentro do compartimento.1. Quando o poder de aspiração diminuir subitamente.2. Quando o ruído aumentar de repente.3.

Carregue no botão de ejeção do compartimento do pó (PUSH) e 1. puxe-o para fora do aspirador robot.

Retire a tampa do compartimento do pó puxando-a no sentido da 2. seta na fi gura.

Retire o fi Itro e o fi Itro de rede do compartimento do pó.3.

* Pode lavá-los com água.

Depois de os lavar com água:

Compartimento do pó: Limpe completamente a água do 1. compartimento. Filtro, fi Itro de rede: Seque-os completamente e volte a 2. montá-los.

- Instale o fi Itro de rede com o lado da grelha virado para baixo. Se a orientação não for correcta, não conseguirá instalá-lo.

Se o compartimento do pó for montado sem o fi Itro instalado, ocorre o código de erro C08. Certifi que-se de montar o fi Itro.

1. Feche a tampa do compartimento do pó e instale-o na unidade principal.

ESVAZIAR O COMPARTIMENTO DO PÓ AUTO-ESVAZIADOR.

Retire o compartimento do pó na direcção da seta.1.

Faça deslizar a barra de bloqueio para baixo para abrir a tampa 2. do compartimento do pó.

* Abra a tampa depois de posicionar o compartimento do pó sobre o caixote do lixo. Faça deslizar a barra de bloqueio para baixo para abrir a tampa do compartimento do pó.

Agite o compartimento do pó para eliminar o pó.3.

Fecha a tampa do compartimento do pó até ouvir um estalido e 4. volte a instalar o compartimento do pó na unidade principal.

LIMPAR O CICLONE DO COMPARTIMENTO DO PÓ AUTO-ESVAZIADOR

1

Retire o compartimento do pó e abra a tampa do ciclone na direcção da seta.

2

Retire eventuais substâncias estranhas do interior do ciclone.

3

Após a limpeza, rode e feche a tampa do ciclone na direcção da seta.

LIMPAR O FILTRO DO COMPARTIMENTO DO PÓ AUTO-ESVAZIADOR

Retire o compartimento do pó na direcção da seta.

Puxe a pega do fi Itro na direcção da seta.

Retire o fi Itro do compartimento do pó.

Depois de remover o compartimento do pó, agite-o para eliminar o pó.

Lave o fi Itro com água. Seque o fi Itro à sombra.

Instale primeiro o topo do fi Itro e depois a parte inferior.

Puxe o fi Itro para a frente e retire-o do compartimento do pó.

Limpe o fi Itro com uma escova.

Lave o fi Itro com água. Seque o fi Itro à sombra. Volte a instalar o fi Itro.

Vire o auto-esvaziador ao contrário para fi car com a base voltada para cima. A seguir, desaperte os 6 parafusos de fi xação com uma moeda, conforme mostra a fi gura.

Retire a tampa inferior do auto-2. esvaziador com uma moeda, e limpe a tampa inferior.

Lave a tampa inferior com água.3.

Após um ciclo de limpeza, feche a tampa inferior na 5. direcção da seta.

Aperte os 6 parafusos de fi xação na direcção da seta, 6. conforme mostrado na fi gura acima.

Limpe o lado inferior do auto-esvaziador periodicamente.7.

Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

Para evitar entornar o pó do respectivo saco, retire-o antes de • limpar a escova eléctrica.

Depois de verificar se há substâncias estranhas, carregue no 1. gancho que fi xa a tampa da escova para a retirar.

Retire quaisquer substâncias estranhas, como cabelos ou fi os 3. compridos enrolados na escova eléctrica, usando uma escova de limpeza ou um aspirador robot.

Após um ciclo de limpeza, monte primeiro a parte lateral da 4. escova eléctrica do lado oposto ao interruptor de corrente e depois monte o outro lado.

Insira o lado nas duas ranhuras e instale a escova, 5. fazendo-a deslizar para baixo até ouvir um estalido.

Para impedir que o aspirador robot fi que obstruído, tenha cuidado para não aspirar palitos ou • cotonetes.

Se for difícil remover substâncias estranhas, contacte um centro de assistência ao cliente.

Como a escova eléctrica aspira o pó do chão, podem fi car cabelos e fi os compridos enrolados • na mesma. Verifi que e limpe a escova eléctrica regularmente.

Limpar a escova rotativa lateral para limpeza de cantos

Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

Verifi que se a escova rotativa lateral está dobrada ou se há 1. alguma substância estranha presa na escova.

Usando luvas de borracha, envolva a escova rotativa lateral num pano, passe-a por água quente durante cerca de 10 segundos e limpe-a com o pano.

Virando a escova rotativa lateral, repita os procedimentos do 3. passo 2.

Se houver cabelos ou fi os enrolados entre a unidade principal 4. e a escova rotativa lateral, desaperte o parafuso da escova rotativa lateral com uma chave de parafusos (+) para os remover. Quando voltar a montar a escova, alinhe o "L" da escova rotativa lateral para limpeza de cantos com o "L" da unidade principal e monte a escova rotativa lateral. (A letra "R" está gravada no lado direito da escova rotativa).

Limpe frequentemente a escova rotativa lateral, uma vez que esta atrai facilmente cabelos e outras substâncias estranhas.

O excesso de substâncias estranhas na escova rotativa lateral pode danifi car a escova.

Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o robot.

Se o aspirador robot começar de repente a andar aos ziguezagues, poderá haver substâncias estranhas presas na roda motora.

Quando limpar a roda motora, coloque um pano macio no chão e 1. deite a unidade principal com cuidado.

Verifi que a presença de substâncias estranhas e retire-as com uma 2. vareta ou uma pinça sem pontas afi adas, se for necessário.

LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA

Sintoma Lista de verifi cação Medida a adoptar
O aspirador robot não funciona antes da limpeza.	O compartimento do pó está • montado?	Instale o compartimento do pó.•
	O interruptor de corrente está • ligado?	Ligue o interruptor de corrente.•
	O modo de limpeza CUTO está ligado no visor?	Carregue no botão ▶Di. (Para o desligar, carregue continuamente no botão ▶di durante 3 ou mais segundos).
	O nível da bateria está a piscar • num só nível e a indicação "Lo" aparece no visor?	Levante o aspirador robot e • coloque-o manualmente na estação do carregador para carregá-lo.
	O aspirador robot não funciona se a bateria do comando à distância estiver descarregada.	Substitua as pilhas do comando à • distância (tipo AAA)
O aspirador robot deixou de funcionar durante a limpeza.	O nível da bateria está a piscar • num só nível e a indicação "Lo" aparece no visor?	Levante o aspirador robot e • acople-o manualmente ao carregador para carregá-lo.
	• O aspirador robot ficou preso em fios presentes no chão?	• Desligue o interruptor de corrente e remova os fios.
	• O aspirador robot está preso num desnível do chão? - A roda motora está levantada.	• Desligue o interruptor de corrente e desloque o aspirador robot para outro local para continuar a limpeza.
	• A roda motora está envolvida numa toalha fina (pano)?	• Desligue o interruptor de corrente e retire a toalha.
	• O aspirador robot está preso na soleira da porta?	• Desligue o interruptor de corrente e desloque o aspirador robot para outro local para continuar a limpeza.
O poder de aspiração é fraco ao limpar.	• Verifique se o compartimento do pó está cheio.	Pare o aspirador robot e esvazie o • compartimento do pó.
	• Verifique se a entrada de aspiração está obstruída com substâncias estranhas.	• Desligue o interruptor de corrente e retire as substâncias estranhas da entrada de aspiração.
	• Verifique se o filtro está obstruído.	• Limpe bem o filtro.
O aspirador robot não encontra o carregador.	Verifi que se a fi cha do carregador está correctamente inserida na tomada.
	Se houver algum obstáculo num • raio de cerca de 1 m à frente do carregador e cerca de 0,5 m à esquerda e à direita do carregador, tem de remover esses obstáculos.
	Se houver alguma substância • estranha no pino de carga, limpe-o com uma toalha seca.
	O VIRTUAL GUARD está instalado • perto do carregador?	Desloque o VIRTUAL GUARD • para outro local para que o aspirador robot possa carregar-se automaticamente.
	Verifi que se o auto-esvaziador está ligado.	Ligue o interruptor de corrente • localizado no lado esquerdo do auto-esvaziador.
O aspirador robot passa através do VIRTUAL GUARD.	As baterias do VIRTUAL GUARD • estão gastos?	Substitua as baterias. (2 baterias alcalinas Tipo D (LR20))
	O indicador luminoso do modo • está desligado?	Verifi que se o VIRTUAL GUARD está desligado e defi na-o para o modo desejado.
A duração das baterias do VIRTUAL GUARD é demasiado curta.	Está a usar baterias secas de manganésio?	Substitua as baterias por baterias alcalinas novas. (2 baterias alcalinas Tipo D (LR20))
O aspirador robot efectua subitamente a limpeza na diagonal.	O aspirador robot poderá aspirar na diagonal nos seguintes casos: - Depois de o aspirador robot ter sido carregado enquanto estava angulado na estação do carregador. - Quando o aspirador robot se desloca para outra área seguindo um caminho mais curto depois de aspirar uma área. - Quando o ângulo de contacto com um obstáculo não é perpendicular (90°). Quando o pavimento é de tijoleira-ou madeira.	A direcção de limpeza é determinada pela localização inicial. Uma vez que aspira áreas traçando um mapa, acaba por cobrir a área inteira. (funcionamento normal) Instale a estação de carregamento na direcção do grão da madeira, e comece a aspirar com o aspirador robot acoplado à estação de carregamento.
O aspirador robot embate frequentemente no auto-esvaziador.	Verifi que se o auto-esvaziador está ligado.	Ligue o interruptor de correntelocalizado no lado esquerdo do auto-esvaziador.
		Ligue o cabo eléctrico à tomada.
O auto-esvaziador não esvazia o compartimento do pó automaticamente.	Verifi que se o fi ltro contémsubstâncias estranhas.	Limpe o fi ltro.
	Verifi que se o compartimento dopó contém substâncias estranhas.	Retire eventuais substânciasestranhas do interior do compartimento do pó.
	A parte inferior do auto-esvaziador está obstruída.	Abra a parte inferior do auto-esvaziador com uma moeda e elimine o pó que a está a obstruir.
	Verifi que se a tampa do ciclone do compartimento do pó está presente.	Fecha a tampa do ciclone do compartimento do pó.
	Verifi que se o indicador luminoso de auto-esvaziamento está aceso.	Carregue no botão de selecçãode auto-esvaziamento ligado/desligado do auto-esvaziador.
	Verifi que se o compartimento do pó está destacado do auto-esvaziador.	Desligue o auto-esvaziador e insira completamente o compartimento dopó até estar correctamente instalado.
	Verifi que se o fi ltro está destacado do compartimento do pó do auto-esvaziador.	Desligue o auto-esvaziador e instale o fi ltro no compartimento do pó.
	Verifi que se existem quaisquer substâncias estranhas envoltas no acessório de escova do aspirador robot.	Retire quaisquer substânciasestranhas como, por exemplo,cabelos compridos ou fi os envoltos no acessório de escova do aspirador robot.
O poder de aspiração do auto-esvaziador é fraco.	Verifi que se o indicador luminoso de cheio (Full) está aceso.	Esvazie o compartimento do pó.Limpe a entrada de ar na parte inferior.
	Verifi que se a entrada de ar estáobstruída com substâncias estranhas.	Retire eventuais substânciasestranhas da entrada de ar.
	Verifi que se o fi ltro tem muito pó.	Limpe o fi ltro.
	Verifi que se o ciclone tem muito pó ou cabelos.	Abra a tampa do ciclone e retire opó e os cabelos.
O aspirador robot não está carregado.	Verifi que se os terminais de carregamento contêm substâncias estranhas.	Retire eventuais substânciasestranhas dos terminais de carregamento. Ligue o interruptorde corrente do auto-esvaziador.
	Verifi que se o auto-esvaziador está ligado.

RESOLUÇÃO DOS PROBLEMAS INDICADOS PELOS CÓDIGOS DE ERRO

CÓDIGO DE ERRO	MOTIVO SOLUÇÃO
	O aspirador robot fi cou • travado ou preso durante a navegação.	Desligue o interruptor de corrente na parte • inferior e desloque o aspirador robot para um local diferente.
	Há substâncias estranhas • (fi os, papel, brinquedos, etc.) presas na escova eléctrica.	Desligue o interruptor de corrente na parte • inferior e retire as substâncias estranhas da escova eléctrica.
	Há substâncias estranhas (fi os, papel, brinquedos, etc.) presas na roda motora da esquerda.	• Desligue o interruptor de corrente na parte • inferior e retire as substâncias estranhas da roda motora da esquerda.
	Há substâncias estranhas (fi os, papel, brinquedos, etc.) presas na roda motora da direita.	• Desligue o interruptor de corrente na parte • inferior e retire as substâncias estranhas da roda motora da direita.
	Inspeccione o sensor do • amortecedor.	Desligue na parte inferior e retire o obstáculo • da frente do aspirador robot ou desloque o aspirador robot para um local diferente.
	Há substâncias estranhas (pó, manchas, etc.) na janela do sensor de obstáculos.	• Desligue o interruptor de corrente na parte • inferior e limpe as substâncias estranhas das janelas frontal e traseira dos sensores com um pano macio.
	Há substâncias estranhas (pó, manchas, etc.) na janela do sensor de declives.	• Desligue o interruptor de corrente na parte inferior e limpe as substâncias estranhas na janela do sensor de declives com um pano macio.
	Compartimento do pó não • instalado.	Instale o compartimento do pó até encaixar • com um estalido.
	Há substâncias estranhas • (fi os, panos, etc.) presas na escova rotativa lateral para limpeza de cantos.	Desligue o interruptor de corrente na parte • inferior e limpe as substâncias estranhas da escova rotativa lateral para limpeza de cantos.

* Se carregar no botão Iniciar/Parar ou se desligar o interruptor de corrente, limpa o código de erro.

especificações do produto

Estrutura principal Carregador (estação)

Classifi cação Item SÉRIE SR8980*
Especifi cações mecânicas	Diâmetro 350 mm
	Altura 80 mm
	Peso 3,2 kg
Especifi cações eléctricas	Tensão de alimentação AC220-240V~, 50-60Hz
	Consumo de energia do carregador	40 W
	Consumo de energia da unidade principal	40 W
	Consumo de energia do auto-esvaziador	600 W
	Especifi cações da bateria 14,4V / 31,68Wh
Especifi cações de limpeza	Tipo de carregamento Carregamento automático/manual
	Modo de limpeza	automático, pontual, máximo, manual, temporizador, semanal
	Tempo de carregamento	Aproximadamente 180 minutos
	Tempo de limpeza (numa superfície dura)	Aproximadamente 100 minutos
Método de limpeza		Reconhecimento da forma do tecto
Tipo do botão da unidade principal		Tipo táctil

Este Aspirador foi aprovado de acordo com as seguintes normas.

Directiva UEM : 2004/108/EEC

Directiva de Segurança de Baixa Voltagem : 2006/95/EC

Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung.

80820-SAMSUNG(726-7864)

www.samsung.com
