BEDIENUNGSANLEITUNG SC7480 SAMSUNG

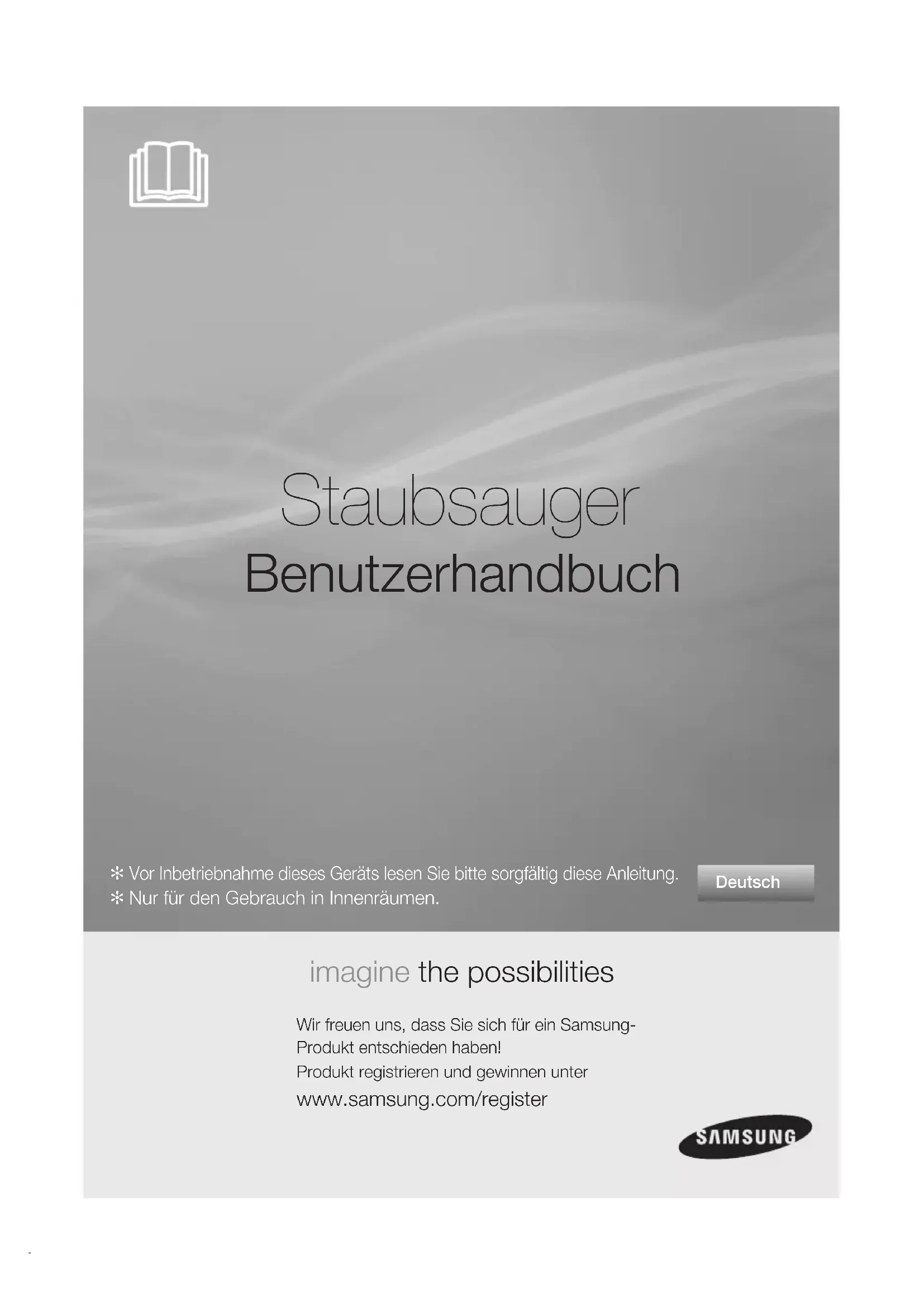

Deutsch Staubsauger Benutzerhandbuch imagine the possibilities Wir freuen uns, dass Sie sich für ein Samsung-Produkt entschieden haben!Produkt registrieren und gewinnen unter www.samsung.com/register

Vor Inbetriebnahme dieses Geräts lesen Sie bitte sorgfältig diese Anleitung.

• Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch und bewahren Sie sie für zukünftige Verwendung auf.

• Weil die folgende Bedienungsanleitung für verschiedene Modelle gilt, können die Merkmale Ihres Geräts leicht von den in dieser Anleitung beschriebenen Merkmalen abweichen. VERWENDETEWARN-UNDHINWEISZEICHEN WARNuNG Dieses Zeichen weist auf Lebensgefahr oder die Gefahr schwerwiegender Verletzungen hin. AchtuNG Zeigt an, dass die Gefahr einer Verletzung oder eines Sachschadens besteht. ANDEREVERWENDETESYMBOLE Weist auf etwas hin, das Sie NICHT tun dürfen. Weist darauf hin, dass Sie etwas beachten müssen. Gibt an, dass Sie den Stecker aus der Steckdose ziehen müssen. WARNuNGWARNuNG DJ68-00534F(0.0).indb 2 2010.7.9 2:2:32 PMSicherheitsinformation _03 Sicherheitsinformation WIchtIGe sIcheRheItshINWeIse

• Lesen Sie sämtliche Anleitungen genau durch. Bevor Sie das Gerät einschalten, stellen Sie sicher, dass die Spannung der vorhandenen Stromversorgung mit der auf dem Typenschild auf der Unterseite des Staubsaugers angegebenen Spannung übereinstimmt.

• WARNUNG : Den Staubsauger nicht für nasse Teppiche oder Böden verwenden. Niemals Wasser einsaugen.

• Das Gerät sollte ohne Aufsicht durch eine berechtigte Person nicht von Kindern bedient werden. Der Staubsauger darf nicht als Spielzeug und niemals unbeaufsichtigt benutzt werden. Den Staubsauger nur für die in dieser Anleitung beschriebenen Zwecke eingesetzt werden.

• Den Staubsauger nicht ohne eingesetzten Staubbehälter benutzen. Wechseln Sie den Staubbeutel vor Erreichen des maximalen Füllstandes, um eine optimale Saugleistung zu erreichen.

• Keine Streichhölzer, Glut oder brennende Zigaretten mit dem Staubsauger einsaugen. Den Staubsauger nicht in der Nähe von Öfen und anderen Wärmequellen benutzen. Durch Wärme können sich die Kunststoffteile des Gerätes verformen oder verfärben.

• Keine harten und scharfen Gegenstände mit dem Staubsauger einsaugen, ansonsten könnten die Geräteteile beschädigt werden. Nicht auf den Schlauch treten, keine schweren Gegenstände darauf stellen und die Ansaug- und Auslassöffnungen nicht blockieren.

• Schalten Sie den Staubsauger vor dem Ziehen des Netzsteckers immer am Gerät selbst aus. Ziehen Sie den Netzstecker von der Steckdose ab, bevor Sie die Staubkassette oder den Staubbehälter auswechseln. Um Schäden am Gerät zu vermeiden, halten Sie den Netzstecker stets am Stecker selbst und nicht am Kabel fest.

• Dieses Gerät sollte nicht von Personen (auch Kindern) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden. Von dieser Regel darf nur abgewichen werden, wenn diese Personen unter Aufsicht stehen oder durch eine für ihre Sicherheit verantwortliche Person eine Unterweisung zur Bedienung des Geräts erhalten haben. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.

• Vor der Reinigung oder Wartung des Gerätes immer den Netzstecker von der Steckdose abziehen.

• Der Einsatz von Verlängerungskabeln wird nicht empfohlen.

• Falls der Staubsauger nicht störungsfrei arbeitet, schalten Sie das Gerät aus, ziehen Sie den Netzstecker und verständigen Sie einen zugelassenen Servicebetrieb.

• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel vom Hersteller, einem Servicebetrieb oder einem entsprechend qualifizierten Fachmann ersetzt werden.

Den Staubsauger zum Tragen nicht am Behältergriff halten. Tragen Sie das Gerät am Griff.

• Ziehen Sie bei Nichtgebrauch des Staubsaugers den Netzstecker von der Steckdose ab. Schalten Sie den Staubsauger vor dem Ziehen des Netzsteckers aus. DJ68-00534F(0.0).indb 3 2010.7.9 2:2:32 PM04_ Inhalt Inhalt ZUSAMMENBAUDES STAUBSAUgERS

05 Zusammenbau des staubsaugers BEDIENUNgDES STAUBSAUgERS

06 Netzkabel 06 An/aus-schalter 07 Saugkraftregulierung BEHALTENSIEWERkZEUgEUND fILTERBEI

09 Verwenden des zusatzgerätes 10 Verwen dung der bodendüsen 13 Prüfen der filteranzeige 13 Ändern des staubeutels 14 Reinigung eingang filter 14 Reinigung abzugsfilter 14 Wechsel der batterie (wahl) STöRUNgSBEHEBUNg

DJ68-00534F(0.0).indb 4 2010.7.9 2:2:32 PMzusammenbau des staubsaugers _05 01 zusAmmeNbAu Des stAubsAuGeRs zusammenbau des staubsaugers zusAmmeNbAu Des stAubsAuGeRs

• Die Funktionen können sich je nach Modell unterscheiden. Siehe Seiten 5, 6.

• Bei Nichtgebrauch kann die Bodendüse in der Parkschiene abgestellt werden. WAhL DJ68-00534F(0.0).indb 5 2010.7.9 2:2:36 PM06_ bedienung des staubsaugers bedienung des staubsaugers NetzKAbeL

• Den Netzstecker beim Abziehen immer am Stecker selbst und nicht am Kabel festhalten. AN/Aus-schALteR AchtuNG DJ68-00534F(0.0).indb 6 2010.7.9 2:2:38 PMbedienung des staubsaugers _07

02 BEDIENUNG DES STAUBSAUGERS

SAUGKRAFTREGULIERUNG Körper-Steuerung Art (Wahl) -SCHLAUCH Um Saugen für lehnende Vorhänge zu verringern, ziehen kleine Wolldecken und andere helle Gewebe, die Hahnluft bis die Bohrung geöffnet ist -gERÄT(NURgROSSESMODELL) Um die Saugstärke einzustellen, schieben Sie den Saugkraftregler einfach nach rechts und links. MIN = Für empfindliche Stoffe, z. B. Gardinen. MAX = Für harte Böden und stark verschmutzte Auslegeware. -VERWENDENDESgEBLÄSES Angeordnet links hinten am Staubsauger.

1) Trennen Sie den Schlauch vom Gehäuse des

2) Schließen Sie die Schlauchklammer an die

Gebläseöffnung an. DJ68-00534F(0.0).indb 7 2010.7.9 2:2:42 PM08_ bedienung des staubsaugers bedienung des staubsaugers Remote-Steuerung Type (Wahl) -AMHANDgRIff

1. Staubsauger EIN/AUS

Den Staubsauger durch Betätigung des Schalters ON/OFF einschalten. Um den Staubsauger auszuschalten, den Schalter erneut betätigen.

Wenn Sie die Leistung des Staubsaugers reduzieren möchten (z.B. zum Saugen von Gardinen), den Schalter MIN/MID betätigen. Um danach den Staubsauger wieder mit der normalen Saugleistung zu bedienen, betätigen Sie erneut den Schalter MIN/MID.

3. Um den Staubsauger mit maximaler Saugleistung

einzusetzen, den Schalter MAX betätigen. -gERÄT Betätigen Sie die aus-Taste wiederholt, um den Staubsauger zu beginnen und zu stoppen. (OFF

OFF) Falls die Fernbedienung am Griffregler nicht funktioniert, kann der Staubsauger über die Steuertasten am Gerätegehäuse bedient werden. Die AN/AUS-Taste läßt den Staubsauger laufen oder stoppt ihn. Die IR-Leuchte zeigt den Empfangsteil des Gerätes für die Infrarotsignale des Griffreglers an. GRIFFREGLER [Der Staubsauger wird über Infrarotsignale gesteuert.] Absender DJ68-00534F(0.0).indb 8 2010.7.9 2:2:43 PMbehalten sie werkzeuge und filter bei _09

behalten sie werkzeuge und filter bei

• Flachdüse zum Saugen zwischen Heizkörperrippen und Polstern sowie an Zwischenräumen und Ecken.

• Staubdüse für Möbel, Regale, Bücher usw.

• Polsterbürste – für Polster und Kissen.

• FlachdüsezumSaugen zwischen Heizkörperrippen und Polstern sowie an Zwischenräumen und Ecken.

• Staubdüse für Möbel, Regale, Bücher usw.

• Verwenden Sie die Rotationsbürste für kleine Flächen von z. B. Treppenstufen und Polstern. Maximale Reinigungswirkung erzielen Sie, wenn Sie die Rotationsbürste vorsichtig andrücken. Bei zu starkemDruck kann es passieren, dass die Bürste nicht mehr rotieren kann. PolsterStaub saugenZwischen- raum Mini-Tur-bobürsteStaub saugenZwischen- raum DJ68-00534F(0.0).indb 9 2010.7.9 2:2:46 PM10_ behalten sie werkzeuge und filter bei behalten sie werkzeuge und filter bei Rohr

• Des Teleskoprohr kann durch Schieben des Mittelstücks zur Längeneinstellung in der Mitte des Teleskoprohrs aus- und eingefahren werden.

• UmdasTeleskoprohraufVerstopfungenzuüberprüfen, nehmen Sie das Rohr ab und schieben Sie es zusammen. Auf diese Weise können Rückstände leichter entfernt werden. Säubern des Zyklonfilters (Wahl)

• Es ist notwendig, den Zyklonfilter beim Reinigen zu verwenden.

VERWEN DUNG DER BODENDÜSEN

Zweifach-Bürste (Wahl)

• Stellen Sie den Hebel je nach Bodenbelag um.

• EntfernenSieggf.alleVerstopfungenimEinlass.

Boden reinigenAuslegeware reinigen DJ68-00534F(0.0).indb 10 2010.7.9 2:2:50 PMbehalten sie werkzeuge und filter bei _11

• Absaugen von großen Flächen.

• EntfernenSieggf.alleVerstopfungen. Power turbo plus (Wahl) Zum Aufnehmen von Haustierhaaren und Fusseln von Auslegeware Durch häufiges Absaugen von Haaren oder Tierfell kann die Drehung der Düse behindert werden, da sich die Haare um die Trommel wickeln. Reinigen Sie die Trommel in diesem Fall gründlich.

1. Drücken Sie auf die Verriegelung am Fenster,

um die Abdeckung abzunehmen.

2. Nehmen Sie die Bürste von der Fenster- Abdeckung ab.

3. Entfernen Sie Verunreinigungen, wie z. B. Haare, die sich um die

Bürste gewickelt haben, mit einer Schere.

4. Entfernen Sie Verunreinigungen, wie z. B. Haare, die sich um die

Bürste gewickelt haben, mit einer Schere.

5. Entfernen Sie Verunreinigungen im Bürstengehäuse mit

einem Fön oder einer Fugendüse.

6. Setzen Sie die Fensterabdeckung mit einem

Klick wieder auf. DJ68-00534F(0.0).indb 11 2010.7.9 2:2:56 PM12_ behalten sie werkzeuge und filter bei behalten sie werkzeuge und filter bei Mini-Turbobürste (Wahl) -AUSTAUSCHENDERBÜRSTENROLLE

1. Wenn die Düse verstopft ist oder Rückstände zu erkennen

sind, lösen Sie die beiden Schrauben auf der Rückseite der Mini-Turbobürste, um die Abdeckplatte zu entfernen und die Verstopfung zu beseitigen.

Kontrollieren Sie den Zustand der Bürstenrolle. Tauschen Sie die Bürstenrolle, wenn die Bürsten abgenutzt sind. Um die Bürstenrolle zu entfernen, ziehen Sie sie nach oben und dann aus den Endschlitzen im Düsengehäuse heraus. Führen Sie die Enden der Ersatz-Bürstenrolle in die gleichen Schlitze ein. Kontrollieren Sie den Riemen um sicherzustellen, dass er sich in gutem Zustand befindet. Wenn der Riemen gebrochen oder rissig ist, ersetzen Sie ihn entsprechend den Anweisungen zum Austauschen des Riemens.

3. Einsatz mit Maximalleistung.

Drücken Sie die Taste MAX, um die maximale Saugleistung des Staubsaugers einzustellen. -AUSTAUSCHENDESRIEMENS

1. Entfernen Sie die Bodenplatte. Siehe Abbildung bei den

Anweisungen zum Austauschen der Bürstenrolle.

2. Wickeln Sie ein Ende des neuen Riemens um die Welle der

Wickeln Sie das andere Ende des Riemens um den dafür bestimmten Bereich der Bürstenrolle. Setzen Sie die Bürstenrolle in die Schlitze im Düsengehäuse ein.Siehe Abbildung bei den Anweisungen zum Austauschen der Bürstenrolle.

4. Stecken Sie die Mini-Turbobürste wieder so hinein, wie

in den Anweisungen zum Austauschen der Bürstenrolle beschrieben. DJ68-00534F(0.0).indb 12 2010.7.9 2:3:0 PMbehalten sie werkzeuge und filter bei _13

• Wenn die Anzeige “Filter Check” beim Saugen rot aufleuchtet, ist der Staubbeutel auszuwechseln. Wenn die Anzeige “Filter Check” auch nach dem Auswechseln des Staubsaugerbeutels weiterhin rot aufleuchtet, schalten Sie den Staubsauger bitte aus um nachzuprüfen, ob Düse, Schlauch, Saugrohr oder An-/Absaugfilter verstopft sind. äNDeRN Des stAubeuteLs -WAHLWEISEfREIgESTELT

• Für Tuchbeutel Nachdem Sie wenn der Tuchbeutel vom Staub voll ist, säubern Sie den Tuchbeutel und benutzen Sie ihn wieder verwendet haben. Staubbeutel erhalten Sie im Geschäft, in dem Sie diesen Staubsauger gekauft haben. Es können entweder Micro-Beutel oder Papierbeutel eingesetzt werden. (Paper-bag:VP-77)

DJ68-00534F(0.0).indb 13 2010.7.9 2:3:2 PM14_ behalten sie werkzeuge und filter bei behalten sie werkzeuge und filter bei

REINIGUNG EINGANG FILTER

Werfen Sie nicht weg den Filter. REINIGUNG ABZUGSFILTER Neue Filter erhalten Sie von Ihrem örtlichen Samsung-Servicepartner. WECHSEL DER BATTERIE (WAHL)

1. Wenn die Infrarotsteuerung nicht funktioniert, tauschen

Sie die Batterien aus. Falls das Problem weiter besteht, kontaktieren Sie bitte den zuständigen Servicepartner.

2. Verwenden Sie zwei Batterien der Größe AA.

• Die Batterien niemals auseinander nehmen oder aufladen.

• Die Batterien niemals erhitzen oder ins Feuer schmeißen.

• Vertauschen Sie nicht die (+), (-)-Pole.

• Entsorgen Sie die Batterien ordnungsgemäß.

ACHTUNG 2 Stk. Batterien,Typ AA DJ68-00534F(0.0).indb 14 2010.7.9 2:3:5 PMstörungsbehebung _15 04 STÖRUNGSBEHEBUNG störungsbehebung

Der Motor läuft nicht.

• Überprüfen Sie Kabel, Stecker und Steckdose.

• Gerät abkühlen lassen. Die Saugleistung verringert sich allmählich.

• Beseitigen Sie mögliche Verstopfungen. Das Kabel wird nicht ganz aufgerollt.

• Das Kabel 2 bis 3 m herausziehen und das Kabel aufrollen. Der Staubsauger saugt keinen Schmutz auf.

• Den Schlauch überprüfen und ggf. ersetzen. Niedrige oder abnehmende Saugleistung.
