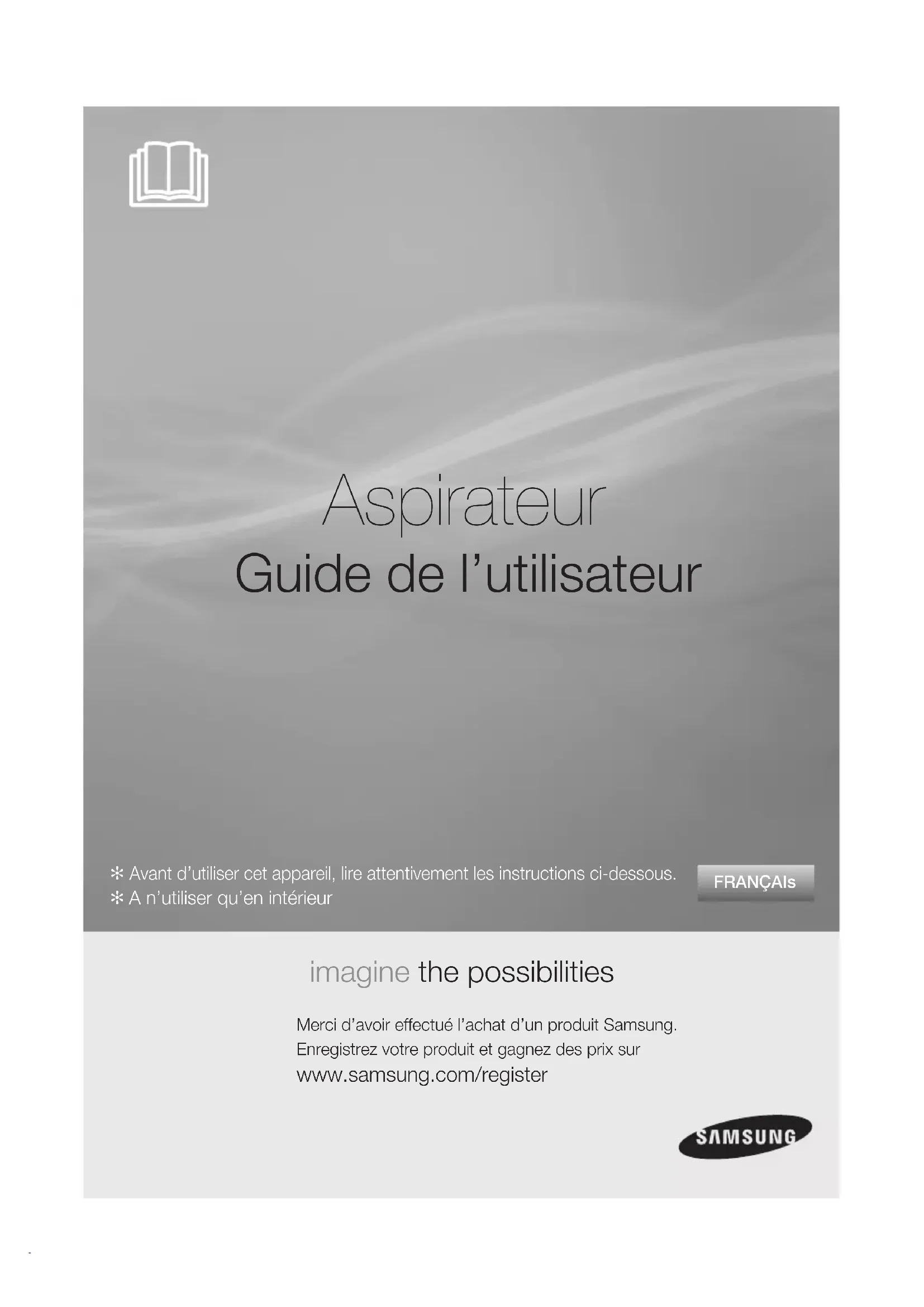

MODE D'EMPLOI SC7480 SAMSUNG

Avant d’utiliser cet appareil, lire attentivement les instructions ci-dessous.

A n’utiliser qu’en intérieur DJ68-00534F(0.0).indb 1 2010.7.9 2:3:41 PM02_ Informations de sécurité Informations de sécurité INFORmAtIONs De sécuRIté

• Avant d’utiliser votre appareil, veuillez lire attentivement ce guide, et le conserver comme référence.

• Les instructions d’utilisation concernent plusieurs modèles, les caractéristiques de votre aspirateur peuvent varier légèrement de celles décrites dans ce guide.

SYMBOLESATTENTION/AVERTISSEMENTUTILISÉS

AVeRtIsemeNt Indique qu’il existe un danger de mort ou de blessure grave. AtteNtION Indique qu’il existe un risque de blessure à la personne ou de dommage matériel. AUTRESSYMBOLESUTILISÉS Représente une action que vous ne devez PAS faire. Représente une information que vous devez suivre. Indique que vous devez débrancher l’appareil de la prise murale. AVeRtIsemeNtAVeRtIsemeNt DJ68-00534F(0.0).indb 2 2010.7.9 2:3:42 PMInformations de sécurité _03 Informations de sécurité mesuRes ImPORtANtes De PROtectION

• Lisez attentivement toutes les instructions. Avant la mise en route, assurez-vous que la tension électrique fournie est identique à celle indiquée sur la plaque signalétique située sous l’aspirateur.

• AVERTISSEMENT : N’utilisez pas l’aspirateur sur un tapis ou un sol mouillé. N’utilisez pas cet appareil pour aspirer de l’eau.

• Une étroite surveillance est requise si cet appareil est utilisé par, ou à proximité d’un enfant. N’autorisez pas l’utilisation de l’aspirateur comme un jouet. N’autorisez à aucun moment le fonctionnement de l’aspirateur sans surveillance. Utilisez cet aspirateur uniquement pour la fonction pour laquelle il a été prévu par ces instructions.

• N’utilisez pas l’aspirateur sans sac à poussière. Remplacez le sac à poussière avant qu’il ne soit plein afin de garantir la plus grande efficacité.

• N’utilisez pas l’aspirateur pour ramasser des allumettes, des cendres chaudes ou des mégots de cigarettes. Maintenez l’aspirateur à distance des radiateurs ou autres sources de chaleur. La chaleur peut déformer et décolorer les pièces en matière plastique de l’unité.

• Evitez de ramasser des objets durs et pointus avec l’aspirateur, ils pourraient endommager les pièces de l’aspirateur. Ne marchez pas sur le tuyau. Ne placez pas de poids sur le tuyau. N’obturez pas l’aspiration ni l’orifice de sortie.

• Mettez l’aspirateur hors tension, au niveau du corps de l’aspirateur, avant de débrancher la prise d’alimentation électrique. Débranchez la prise de l’alimentation avant de changer le sac ou le bac à poussières. Pour éviter l’endommagement, enlevez la prise de l’alimentation en saisissant la prise elle-même, et non pas en tirant la corde.

• Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) souffrant de capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances, sauf sous la surveillance d’une personne responsable de leur sécurité leur ayant indiqué comment utiliser l’appareil. Surveillez les enfants : ils ne doivent pas jouer avec l’appareil.

• La prise murale doit être débranchée avant de nettoyer ou d’entretenir l’appareil.

• L’utilisation d’une rallonge électrique n’est pas recommandée.

• Si votre aspirateur ne fonctionne pas correctement, débranchez-le de la prise murale et contactez un technicien agréé.

• Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, afin d’éviter tout danger.

• Ne transportez pas l’aspirateur en le tenant par le tuyau. Utilisez la poignée sur le corps de l’aspirateur.

• Débranchez l’aspirateur lorsqu’il n’est pas utilisé. Eteignez l’aspirateur avant de le débrancher. DJ68-00534F(0.0).indb 3 2010.7.9 2:3:42 PM04_ Sommaire Sommaire MONTAgEDEL’ASpIRATEUR

05 Montage de l’aspirateur UTILISATIONDEL’ASpIRATEUR

06 Cordon d’alimentation 06 Mise en marche / arret 07 Variateur de puissance ENTRETIENDESACCESSOIRES ETDUfILTRE

09 Utilisation des accessoires 11 Entretien des accessoires 13 Voyant de saturation du sac 13 Remplacement du sac à pousière 14 Nettoyage du filtre d’aspiration 14 Nettoyage du filtre de sortie 14 Changement des piles (en option) RÉSOLUTIONDESpROBLèMES

• Les fonctionnalités peuvent varier en fonction du modèle. Reportez-vous aux pages 5 et 6.

• Pour le rangement, placez la tête d’aspiration sur l’appareil. eN OPtION DJ68-00534F(0.0).indb 5 2010.7.9 2:3:45 PM06_ Utilisation de l’aspirateur Utilisation de l’aspirateur cORDON D’ALImeNtAtION

• Pour débrancher le cordon de la prise murale, tirez par la prise et non par le cordon. mIse eN mARche / ARRet AtteNtION DJ68-00534F(0.0).indb 6 2010.7.9 2:3:47 PMUtilisation de l’aspirateur _07

Type commande sur le corps de l’appareil (En option) -RÉgULATEURDEDÉBITD’AIR Pour réduire la puissance d’aspiration pour les rideaux suspendus, les petits tapis, et les autres matières légères, ouvrez le cache de l’orifice jusqu’à ce que l’orifice soit ouvert. -CORpSDEL’AppAREIL Pour régler la puissance d’aspiration, faîtes glisser le bouton de contrôle situé sur le corps de l’appareil, de gauche à droite. MIN = Idéal pour des tissus délicats, tels que les voilages. MAX = Idéal pour les sols durs et les tapis très sales. -UTILISATIONDUSOUffLEUR Situé sur la partie arrière gauche de l’aspirateur.

1) Débranchez le flexible du corps de l’aspirateur.

2) Branchez le collier de serrage sur l’orifice du

flexible. DJ68-00534F(0.0).indb 7 2010.7.9 2:3:51 PM08_ Utilisation de l’aspirateur Utilisation de l’aspirateur Modèle télécommandé (En option)

1. Interrupteur marche/arrêt

Appuyez sur le bouton ON/OFF pour mettre en marche l’aspirateur. Appuyez de nouveau sur ce bouton pour arrêter l’aspirateur.

2. Variateur de puissance

Appuyez sur le bouton MIN/MID pour utiliser l’aspirateur avec une puissance d’aspiration réduite (pour nettoyer les rideaux, etc). Appuyez de nouveau sur ce bouton pour revenir en mode normal.

3. Puissance maximum

Appuyez sur le bouton MAX pour utiliser l’aspirateur avec une puissance d’aspiration maximum. -CORpSDEL’AppAREIL Appuyez sur le bouton ON/OFF pour mettre en marche l’aspirateur et appuyez de nouveau pour l’arrêter. (OFF

OFF) If the remote handle control is not working, the cleaner can be operated using the ON/OFF button on the body of the machine. Le bouton ON/OFF permet de mettre en marche et d’arrêter l’appareil. Le voyant infrarouge indique l’endroit sur le corps de l’appareil qui reçoit le signal infrarouge de la commande à distance située sur la poignée. COMMANDE SITUÉE SUR LA POIGNÉE [L’aspirateur est commandé à l’aide de signaux infrarouges.] ÉMETTEUR DJ68-00534F(0.0).indb 8 2010.7.9 2:3:52 PMEntretien des accessoires et du filtre _09

03 ENTRETIEN DES ACCESSOIRES ET DU FILTRE

Entretien des accessoires et du filtre

• Suceur plat pour aspirer les radiateurs, les recoins et entre les coussins.

• Brosse à épousseter pour aspirer les meubles, les étagères, les livres, etc.

• Brosse à tissu : pour coussins et rideaux

• Suceurplatpouraspirerles radiateurs, les recoins et entre les coussins.

• Brosse à épousseter pour aspirer les meubles, les étagères, les livres, etc.

• La brosse rotative permet d’aspirer les petites surfaces comme les escaliers ou les meubles recouverts de tissu. Appuyez légèrement sur la brosse rotative lorsque vous l’utilisez pour augmenter les performances d’aspiration. Attention : une pression excessive empêche la brosse de tourner. TissuBrosse à épousseterSuceur plat Mini turbo brosseBrosse à épousseterSuceur plat DJ68-00534F(0.0).indb 9 2010.7.9 2:3:55 PM10_ Entretien des accessoires et du filtre Entretien des accessoires et du filtre Tube télescopique

• Réglez la longueur du tube télescopique en faisant coulisser en avant ou en arrière le bouton de réglage de la longueur situé au centre du tuyau télescopique.

• Pourvérierlaprésencedebourrages,séparezletube téléscopique du tuyau et réglez-le au plus court. Ceci vous permettra de retirer plus facilement les déchets qui bouchent le tube. Nettoyage du filtre cyclone (En option)

• Vous devez utiliser le filtre cyclone lorsque vous aspirez.

• Réglez le levier de l’orifice d’aspiration selon le type de surface du sol.

• Retirezcomplètementlesdéchetsobturantéventuellement l’orifice d’aspiration.

Nettoyage d’un sol durNettoyage d’un tapis ou d’une moquette DJ68-00534F(0.0).indb 10 2010.7.9 2:3:59 PMEntretien des accessoires et du filtre _11

• Aspirez la poussière dans une large zone en une seule fois.

• Retirezcomplètementlesdéchetsobstruantéventuellement l’orifice d’aspiration. Power turbo plus (En option) Pour un ramassage optimisé des poils d’animaux et des fibres sur les tapis et moquettes. Aspirer fréquemment des poils d’animaux domestiques peut ralentir la rotation en raison des matières qui s’emmêlent autour du tambour. Dans ce cas, nettoyez le tambour avec précautions.

1. Appuyez sur le bouton d’ouverture situé sur le

couvercle transparent pour ôter le couvercle.

2. Retirez la brosse de l’écran transparent.

3. Retirez les éléments de déchets comme la poussière et les poils

des animaux domestiques emmêlés autour de la brosse, à l’aide de ciseaux.

4. Retirez la poussière à l’intérieur du boîtier de la brosse, à l’aide d’un

chiffon sec ou d’un suceur plat.

5. Replacez la brosse dans la courroie d’entraînement et

pour remonter l’ensemble. DJ68-00534F(0.0).indb 11 2010.7.9 2:4:5 PM12_ Entretien des accessoires et du filtre Entretien des accessoires et du filtre Mini turbo brosse (En option) -REMpLACERLABROSSEROULEAU

1. Si vous constatez que la brosse est obstruée par des débris,

dévissez les deux vis situées à l’arrière de la mini turbo brosse et retirer le cache pour éliminer les corps étrangers.

2. Contrôlez l’état de la brosse rouleau.

Si les poils sont usés, changez la brosse rouleau. Pour retirer le rouleau, tirez sur ses extrémités dans le boîtier du suceur, au niveau des fentes. Pour le remettre en place, replacez sur ces mêmes fentes. Contrôlez l’état de la courroie. Si celle-ci présente des fissures ou des cassures, remplacez-la en suivant la procédure décrite à la section Remplacer la courroie.

3. Puissance d’aspiration maximale

Press the MAX button to operate the vacuum at maximum intake. -REMpLACERLACOURROIE

1. Retirez la partie arrière.

Reportez-vous à la figure dans les instructions Remplacer la brosse rouleau.

2. Enroulez l’une des extrémités de la courroie neuve autour de

l’arbre de la poulie.

3. Enroulez l’autre extrémité autour de la zone prévue à cet effet

de la brosse. Réengagez la brosse rouleau dans le boîtier du suceur. Reportez-vous à la figure dans les instructions Remplacer la brosse rouleau.

4. Remettez en place la mini turbo brosse en suivant la

procédure décrite dans la section Remplacer la brosse rouleau. DJ68-00534F(0.0).indb 12 2010.7.9 2:4:9 PMEntretien des accessoires et du filtre _13 03 eNtRetIeN Des AccessOIRes et Du FILtRe VOYANt De sAtuRAtION Du sAc

• Si l’indicateur de changement devient rouge lors de l’utilisation de l’aspirateur, il est nécessaire de procéder au remplacement du sac à poussière. Si l’indicateur reste rouge même après le changement du sac, éteignez l’aspirateur et vérifiez que le tuyau, le tube, la brosse ou le filtre d’entrée/de sortie ne sont pas obstrués. RemPLAcemeNt Du sAc à POusIèRe -ENOpTION

• Pour les sacs en tissu Après utilisation, si le sac à poussière est plein, nettoyez le sac en tissu et réutilisez-le. Vous pouvez vous procurer des sacs à poussières chez votre revendeur habituel. Vous pouvez utiliser au choix des sacs tissus. (Sac en papier:VP-90)

DJ68-00534F(0.0).indb 13 2010.7.9 2:4:11 PM14_ Entretien des accessoires et du filtre Entretien des accessoires et du filtre

NETTOYAGE DU FILTRE D’ASPIRATION

Ne jetez pas le filtre.

NETTOYAGE DU FILTRE DE SORTIE

Vous pouvez vous procurer des filtres de rechange auprès de votre revendeur Samsung. CHANGEMENT DES PILES (EN OPTION)

1. Si l’aspirateur ne fonctionne pas, remplacez les piles. Si le

problème persiste, contactez notre revendeur.

2. Deux piles de type LR3 sont nécessaires.

• Ne démontez pas ou ne rechargez pas les piles.

• N’approchez pas les piles de sources incandescentes.

• Respectez les polarités (+) et (-).

Résolution des problèmes

Le moteur ne démarre pas.

• Contrôlez le câble, la fiche et la prise murale.

• Laissez refroidir. La puissance d’aspiration diminue progressivement.

• Contrôlez la présence d’un bourrage et retirez-le. Le cordon ne s’enroule pas complètement.

• Déroulez le cordon sur 2 ou 3 mètres et appuyez sur le bouton d’enroulement du cordon L’aspirateur n’aspire pas la poussière.

• Contrôlez le tuyau et remplacez-le si nécessaire. Puissance d’aspiration faible ou s’affaiblissant

• Veuillezcontrôlerleltreet,sinécessaire,lenettoyercomme illustré dans les instructions. Cet aspirateur est conforme aux dispositions suivantes. Directive EMC : 2004/108/EEC Directives sur la sécurité basse tension : 2006/95/EC DJ68-00534F(0.0).indb 15 2010.7.9 2:4:15 PMCode No. DJ68-00534F REV(0.0) DJ68-00534F(0.0).indb 16 2010.7.9 2:4:15 PM
