BEDIENUNGSANLEITUNG VS20R9044S2 SAMSUNG

• Lesen Sie die Anweisungen sorgfältig durch, ehe Sie das Gerät in Betrieb nehmen.

• Nur zum Einsatz in geschlossenen Räumen geeignet. 2_VS9000_DE_00821G-02_SW.indd 1 2020-04-28 오후 4:11:102 Deutsch Inhalt VORBEREITUNG Sicherheitsinformationen 3 INSTALLATION Bezeichnungen der Teile 13 Zubehör 14 Installieren der Ladestation 15 Installationsanleitung 15 BETRIEB Verwenden des Staubsaugers 16 Verwenden der Ladestation 16 Laden der Batterie 17 Betrieb des Staubsaugers 18 Verwenden des Zubehörs 19

Wartung und Pege des Staubsaugers 21 Wann der Staubbehälter entleert werden muss

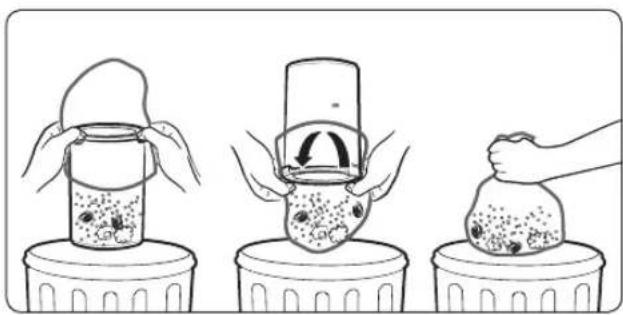

Einfaches Leeren des Staubbehälters ohne Staubwolken 21 Leeren und Reinigen des Staubbehälters 21 Säubern des Filters 23 Reinigen des Zubehörs 24 ANHANG Hinweise und Vorsichtsmaßnahmen 26 Umgang mit Batterien 26 Betrieb 28 Wartung und Pege 29 Fehlersuche 30 Technische Daten des Geräts Modell VS20R90**** VS15R85**** Netz 100-240 V

50-60Hz Geprüfte Leistungsaufnahme 550W 410W Batterie-Spezikiationen Lithium-Ionen-Akku 21,9 V, 2850mAh, 6 Zellen Lithium-Ionen-Akku 21,6 V, 1800mAh, 6 Zellen Ladezeit 3,5 Stunden Saugdauer Manuell Etwa 6 Minuten (MAX) / Etwa 30 Minuten (MID) / Etwa60Minuten (MIN) Etwa 5 Minuten (MAX) / Etwa 20 Minuten (MID) / Etwa40Minuten (MIN) Softfunktionsbürste Etwa 9 Minuten (MAX) / Etwa 20 Minuten (MID) / Etwa40Minuten (MIN) Etwa 6 Minuten (MAX) / Etwa 20 Minuten (MID) / Etwa30Minuten (MIN) Turbofunktionsbürste Etwa 9 Minuten (MAX) / Etwa 20 Minuten (MID) / Etwa35Minuten (MIN) Etwa 5 Minuten (MAX) / Etwa 18 Minuten (MID) / Etwa27Minuten (MIN) Lade- und Reinigungszeit können sich je nach verwendeten Bürsten und der Nutzung unterscheiden. 2_VS9000_DE_00821G-02_SW.indd 2 2020-04-28 오후 4:11:103Deutsch VORBEREITUNG

• Lesen Sie vor der Verwendung des Geräts das Benutzerhandbuch sorgfältig durch, und bewahren Sie es zum späteren Nachschlagen auf.

• Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihres Geräts leicht von den in dieser Bedienungsanleitung beschriebenen Merkmalen abweichen. Symbole der Gefahren-/Warnhinweise WARNUNG Dieses Symbol weist darauf hin, dass Lebensgefahr oder das Risiko ernsthafter Verletzungen besteht. VORSICHT Dieses Symbol weist darauf hin, dass die Gefahr von Personen- oder Sachschäden besteht. Weitere verwendete Symbole HINWEIS Dieses Symbol weist darauf hin, dass der folgende Text wichtige Zusatzinformationen enthält. Sicherheitsinformationen VORBEREITUNG 2_VS9000_DE_00821G-02_SW.indd 3 2020-04-28 오후 4:11:114 Deutsch VORBEREITUNG Jeder Verstoß gegen dieses Anweisungen kann Schäden an den internen Komponenten des Staubsaugers und den Verlust des Garantieanspruchs zur Folge haben. Allgemein

• Lesen Sie alle Anweisungen sorgfältig durch. Vergewissern Sie sich vor dem Einschalten des Staubsaugers, dass die Spannung Ihrer Stromversorgung mit der auf dem Typenschild an der Rückseite des Handstaubsaugers übereinstimmt.

• WARNUNG: Verwenden Sie den Staubsauger nicht für nasse Teppiche oder Flächen.

• Wenn Haushaltsgeräte in der Nähe von Kindern betrieben werden, ist eine sorgsame Aufsicht notwendig. Lassen Sie nicht zu, dass das Gerät als Spielzeug verwendet wird. Lassen Sie nicht zu, dass das Gerät unbeaufsichtigt läuft. Verwenden Sie den Staubsauger nur zu den in dieser Bedienungsanleitung beschriebenen Zwecken.

• Verwenden Sie das Gerät niemals ohne Staubbehälter.

• Leeren Sie den Staubbehälter, ehe er voll ist. So gewährleisten Sie eine stets optimale Leistung.

• Verwenden Sie das Gerät nicht, um Streichhölzer, glühende Asche oder Zigarettenstummel aufzusaugen. Halten Sie das Gerät von Öfen und anderen Wärmequellen fern. Durch Hitze können sich die Kunststoffteile des Geräts verformen oder verfärben.

• Vermeiden Sie es, schwere oder scharfe Gegenstände mit dem Gerät aufzusaugen, da sie das Gerät beschädigen können.

• Blockieren Sie nicht den Sauganschluss oder den Luftauslass.

• Um Schäden zu vermeiden, fassen Sie zum Herausziehen den Stecker und nicht das Kabel an. 2_VS9000_DE_00821G-02_SW.indd 4 2020-04-28 오후 4:11:115Deutsch VORBEREITUNG

• Dieses Gerät darf von Kindern ab 8Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen das Gerät ohne Aufsicht durch einen Erwachsenen weder reinigen noch warten.

• Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

• Vor dem Reinigen oder der Wartung des Staubsaugers muss die Batterie aus der Haupteinheit entfernt werden.

• Von der Verwendung eines Verlängerungskabels wird abgeraten.

• Wenn Ihr Staubsauger nicht ordnungsgemäß arbeitet, trennen Sie ihn von der Stromversorgung, und wenden Sie sich an einen zugelassenen Samsung Servicebeauftragten.

• Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder dessen Servicebeauftragten bzw. von einer entsprechend qualizierten Fachkraft ausgetauscht werden, um die Gefahr eines Stromschlags auszuschließen.

• Verwenden Sie den Staubsauger nicht, um Wasser aufzusaugen.

• Tauchen Sie das Gerät zum Reinigen nicht ins Wasser.

• Bitte wenden Sie sich an Samsung oder ein Samsung Kundendienstzentrum, falls ein Austausch erforderlich ist.

• Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produktspezischen Auagen wie z. B. REACH(WEEE, Batterien) nden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_ corner.html 2_VS9000_DE_00821G-02_SW.indd 5 2020-04-28 오후 4:11:116 Deutsch VORBEREITUNG Ladestation

• Modizieren Sie den gepolten Stecker nicht, um ihn an eine ungepolte Steckdose oder ein ungepoltes Verlängerungskabel anschließen zu können.

• Verwenden Sie das Gerät nicht im Freien oder auf nassen Flächen.

• Ziehen Sie den Stecker der Ladestation aus der Dose, wenn Sie den Staubsauger nicht verwenden und ehe Sie Wartungsarbeiten durchführen.

• Verwenden Sie nur die vom Hersteller mitgelieferte Ladestation.

• Verwenden Sie das Gerät nicht mit einem beschädigten Kabel oder Stecker.

• Ziehen und tragen Sie das Gerät nicht am Kabel, und verwenden Sie das Kabel nicht als Tragegriff. Achten Sie darauf, keine Türen zu schließen, wenn das Kabel dadurch eingeklemmt werden kann. Ziehen Sie das Kabel auch nicht um scharfe Kanten oder Ecken herum. Halten Sie das Kabel entfernt von beheizten Oberächen.

• Verwenden Sie keine Verlängerungskabel oder Steckdosen mit unzureichender Leistung.

• Laden Sie keine nicht wiederauadbare Batterie auf.

• Ziehen Sie nicht am Netzkabel, wenn Sie den Stecker aus der Dose ziehen. Ziehen Sie den Stecker stets am Stecker selbst und nicht am Kabel heraus.

• Beschädigen und verbrennen Sie die Batterien nicht, da sie bei hohen Temperaturen explodieren.

• Versuchen Sie keinesfalls, die Ladestation zu öffnen. Reparaturen dürfen nur von einem qualizierten Samsung Kundendienstzentrum durchgeführt werden.

• Setzen Sie die Ladestation keinen hohen Temperaturen aus, und lassen Sie weder Feuchtigkeit noch Nässe in irgendeiner Form in Kontakt mit der Ladestation kommen. Staubsauger

• Saugen Sie keine harten oder scharfen Gegenstände wie Glas, Nägel, Schrauben, Münzen usw. auf. 2_VS9000_DE_00821G-02_SW.indd 6 2020-04-28 오후 4:11:117Deutsch VORBEREITUNG

• Verwenden Sie das Gerät niemals ohne Filter. Führen Sie bei der Wartung und Pege des Geräts niemals Ihre Finger oder andere Gegenstände in die Lüfterkammer ein, da sich das Gerät möglicherweise ungewollt einschalten könnte.

• Stecken Sie keine Objekte in die Öffnungen des Geräts. Verwenden Sie den Staubsauger nicht, wenn Öffnungen verstopft sind. Halten Sie Öffnungen frei von Staub, Fusseln, Haaren und anderen Stoffen, die die Luftströmung behindern könnten.

• Saugen Sie keine toxischen Stoffe (Chlorbleiche, Ammoniak, Abussreiniger usw.) auf.

• Saugen Sie nichts auf, was brennt oder Rauch erzeugt (z.B. Zigaretten, Streichhölzer oder heiße Asche).

• Verwenden Sie den Staubsauger nicht in geschlossenen Räumen, wenn die Luft darin Dämpfe von lösungsmittelhaltigen Farben, Lackverdünnern, Mottenschutzmitteln, brennbaren Stäuben oder andere explosive bzw. toxische Dämpfe enthält. Installation

• Wenden Sie bitte an ein Kundendienstzentrum, falls bei Ihnen Probleme bei der Installation der Ladestation auftreten sollten. ❇ Bei Verletzungen oder Fehlfunktionen des Geräts aufgrund der unterbliebenen Installation der Ladestation wird unter Umständen keine Entschädigung gezahlt. Hinweise zur Stromversorgung WARNUNG

• Bei der Installation der Ladestation darf das Netzkabel nicht mit übermäßiger Kraft gebogen werden, und es dürfen keine schweren Gegenstände auf das Netzkabel gestellt werden. – Anderenfalls kann es zu einem elektrischen Schlag oder zu einem Brand kommen. 2_VS9000_DE_00821G-02_SW.indd 7 2020-04-28 오후 4:11:118 Deutsch VORBEREITUNG

• Wischen Sie Pole und Kontaktstellen des Netzsteckers sorgfältig ab, wenn sich zum Beispiel Staub oder Wasser darauf benden. – Anderenfalls besteht die Gefahr eines elektrischen Schlags, oder es kann zu Betriebsstörungen kommen.

• Ziehen Sie niemals am Kabel und berühren Sie den Stecker nicht mit nassen Händen.

• Schließen Sie die Ladestation keinesfalls an eine Stromquelle mit falscher Spannung an. Schließen Sie die Ladestation niemals an Mehrfachsteckdosen oder Steckdosenleisten an. Lassen Sie das Kabel nicht auf dem Boden herumliegen. Befestigen Sie das Kabel nahe an einer Wand. – Anderenfalls kann es zu einem elektrischen Schlag oder zu einem Brand kommen.

• Verwenden Sie keine beschädigten oder losen Netzstecker, Netzkabel und Steckdosen. – Anderenfalls kann es zu einem elektrischen Schlag oder zu einem Brand kommen.

• Wenn das Netzkabel beschädigt ist, lassen Sie das Netzkabel von einem zugelassenen Samsung Kundendienstzentrum durch ein neues ersetzen. – Anderenfalls kann es zu einem elektrischen Schlag oder zu einem Brand kommen. Betrieb WARNUNG

• Berühren Sie die Kontakte des Staubsaugers und der Ladestation niemals mit Essstäbchen, einem Schraubenzieher aus Metall, Gabeln, Messern usw. – Andernfalls besteht die Gefahr eines elektrischen Schlags, oder einer Fehlfunktion des Geräts.

• Stellen Sie sicher, dass die Kontakte der Ladestation niemals mit Strom leitenden Gegenständen wie z.B. Armbändern, Armbanduhren, Metallstiften oder Nägeln in Berührung kommen. 2_VS9000_DE_00821G-02_SW.indd 8 2020-04-28 오후 4:11:119Deutsch VORBEREITUNG

• Achten Sie darauf, dass niemals Flüssigkeiten wie z.B. Wasser oder Saft ins Innere des Staubsaugers oder der Ladestation gelangen. – Anderenfalls kann es zu einem elektrischen Schlag oder zu einem Brand kommen.

• Verwenden Sie die Ladestation niemals für andere als die vorgesehenen Zwecke. – Anderenfalls kann es zu schwerwiegenden Schäden an der Ladestation oder zu einem Brand kommen.

• Saugen Sie beim Reinigen keine Flüssigkeiten, Klingen, Nadeln, Glut usw. auf. – Anderenfalls kann es zu Betriebsstörungen oder zu Schäden an dem Gerät kommen.

• Treten Sie nicht auf das Gehäuse des Geräts und setzen Sie das Produkt keinen Stößen oder Erschütterungen aus. – Anderenfalls kann es zu Verletzungen oder zu Schäden an dem Gerät kommen.

• Beim Staubsaugen dürfen Bürste und Luftauslass nicht blockiert werden. – Anderenfalls kann es aufgrund von Überhitzung zu Fehlfunktionen des Geräts oder zu einem Brand kommen.

• Dieses Gerät ist nur zum Gebrauch im Haushalt bestimmt. Verwenden Sie dieses Gerät nicht für die Beseitung von grobem Schmutz, für die gewerbliche oder industrielle Reinigung oder für die Reinigung im Freien, insbesondere auf Stein oder Zement. Saugen Sie nicht das Kreidepulver in der Nähe von Billardtischen oder in aseptischen Räumen im Krankenhaus auf. – Anderenfalls kann es zu Betriebsstörungen oder zu Schäden an dem Gerät kommen.

• Verwenden Sie das Gerät nicht in der Nähe von Heizgeräten (z.B. Heizkörpern) oder in Bereichen mit brennbaren Sprays bzw. entammbaren Materialien. – Anderenfalls kann es zu einem Brand oder zu einer Verformung des Geräts kommen.

• Vergewissern Sie sich vor der Verwendung des Produkts, dass die Filter richtig eingesetzt sind. – Anderenfalls kann Staub in den Motor im Inneren des Gehäuses eindringen und Schäden am Gerät verursachen. Die Saugkraft kann abnehmen. 2_VS9000_DE_00821G-02_SW.indd 9 2020-04-28 오후 4:11:1110 Deutsch VORBEREITUNG

• Berühren Sie bei Gasaustritt oder bei Verwendung von brennbaren Sprays keinesfalls die Steckdose und öffnen Sie die Fenster, um den Raum zu lüften. – Anderenfalls kann es zu einer Explosion oder zu einem Brand kommen.

• Schalten Sie den Staubsauger sofort aus, wenn er ungewöhnliche Geräusche, Rauch oder Gerüche entwickelt, und wenden Sie sich an ein Samsung Kundendienstzentrum. – Anderenfalls kann es zu einem elektrischen Schlag oder zu einem Brand kommen. VORSICHT

• Verwenden Sie das Gerät nicht in der Nähe von brennbaren Materialien. Verwenden Sie das Gerät nicht in Bereichen: – mit brennenden Kerzen oder Schreibtischlampen, die auf dem Boden stehen. – mit einer eingeschalteten unbeaufsichtigten Raumheizung oder mit einem Kamin, Aschenbecher usw., in dem sich nicht gelöschte Glut bendet. – mit brennbaren Materialien wie Benzin, Alkohol, Verdünner oder mit brennenden Zigaretten usw. in einem Aschenbecher.

• Gestatten Sie es Ihren Kindern nicht, sich an die Ladestation zu hängen, dagegen zu drücken oder sie anzustoßen. – Personen können sich dabei verletzen und das Gerät bzw. der Boden kann dabei beschädigt werden.

• Legen Sie das Gerät auf den Boden, wenn Sie den Staubsauger bei der Reinigung kurz abstellen müssen. – Andernfalls kann der Staubsauger umfallen und dabei Verletzungen oder schwere Schäden an dem Gerät verursachen.

• Außerdem darf das Gerät nicht in der Nähe von Fenstern, Heizungkörpern, Toiletten oder in Badezimmern usw. geladen werden.

• Bewahren Sie den Staubsauger nach dem Gebrauch in der Ladestation auf. – Andernfalls kann das Gerät umfallen und dabei Verletzungen oder ernsthafte Schäden am Gerät verursachen.

• Lehnen Sie den Staubsauger zum Aufbewahren nicht gegen eine Wand oder einen Tisch. 2_VS9000_DE_00821G-02_SW.indd 10 2020-04-28 오후 4:11:1211Deutsch VORBEREITUNG

• Verwenden Sie den Staubsauger ausschließlich für den vorgesehenen Zweck. (Lassen Sie Kinder nicht auf dem Gerät sitzen oder damit spielen.) – Dies kann zu Verletzungen oder zu Schäden an dem Gerät führen.

• Schalten Sie den Staubsauger aus, bevor Sie die Ladestation an die Steckdose anschließen oder den Stecker ziehen, und achten Sie darauf, die Pole des Netzsteckers nicht mit den Händen zu berühren. – Andernfalls besteht die Gefahr eines elektrischen Schlags, oder es kann ein Brand entstehen.

• Achten Sie bei der Verwendung des Staubsaugers darauf, dass Sie sich an bewegten Teilen nicht verletzt werden. – Achten Sie darauf, keine Körperteile (Kopfbehaarung usw.) in ein Bürste des Staubsaugers einzusaugen.

• Benutzen Sie bei der Reinigung der Wand oder der Decke beide Hände.

• Fassen Sie den Staubsauger beim Reinigen mit beiden Händen. Wenn Sie ihn nur mit einer Hand halten, besteht die Gefahr, dass Sie Ihr Handgelenk verletzen oder den Staubsauger fallen lassen und beschädigen und/oder sich selbst verletzen.

• Achten Sie beim Zusammenbauen des Staubsaugers darauf, dass Sie Ihre Hände nicht an der Bewegungsfalz des Griffs verletzen.

• Verwenden Sie den Staubsauger nicht für Objekte, die leicht zerkratzen (Monitore, Geräte aus rostfreiem Stahl usw.).

• Bewahren Sie den Staubsauger nicht im Auto auf.

• Vewenden Sie kein Wasser zur Reinigung des Staubsaugers während des Betriebs.

• Verwenden Sie den Staubsauger nur an trockenen Stellen.

• Verwenden Sie den Staubsauger nicht an nassen Stellen oder für Wasser.

• Verwenden Sie den Staubsauger nicht, um verschüttete Getränke oder Ausscheidungen von Haustieren zu entfernen.

• Verwenden Sie den Staubsauger nicht bei direkter Sonneneinstrahlung oder bei großer Hitze. 2_VS9000_DE_00821G-02_SW.indd 11 2020-04-28 오후 4:11:1212 Deutsch VORBEREITUNG Wartung und Pege WARNUNG

• Schalten Sie den Staubsauger ab, ehe Sie Fremdkörper aus dem Gerät entfernen. – Sie können sich verletzen oder das Gerät beschädigen, wenn der Staubsauger beim Entfernen von Fremdkörpern eingeschaltet ist.

• Schalten Sie das Gerät aus und wischen Sie es anschließend mit einem trockenen Tuch ab, um es von außen zu reinigen. Sprühen Sie kein Wasser direkt auf das Gerät und wischen Sie es nicht mit üchtigen Stoffen wie Benzol, Verdünner oder Alkohol ab. – Wenn Wasser in das Gerät gelangt und es zu einer Fehlfunktion kommt, schalten Sie das Gerät aus und wenden Sie sich an ein Samsung Kundendienstzentrum.

• Ziehen Sie den Netzstecker des Geräts aus der Steckdose und reinigen Sie anschließend die Ladestation.

• Verwenden Sie zur Reinigung waschbarer Teile keine Laugen oder Industriereinigungsmittel, Lufterfrischer, Säuren (Essigsäure) o.Ä. – Anderenfalls kann es zu Schäden an dem Gerät kommen, etwa zu Brüchen, Verformungen oder Entfärbungen des Kunststoffs und zur Beschädigung von Aufdrucken. Waschbare Teile Staubbehälter, waschbarer Mikrolter, Feinststaublter, Metallgitterlter, trockenes Tuch Zulässige Reinigungsmittel Neutral Geschirrspülmittel Unzulässige Waschmittel Alkalisch Bleichmittel, Formenreiniger usw. Sauer Parafnöl, Emulgator usw. Industriereiniger NV-I, PB-I, Opti, Alkohol, Aceton, Benzol, Verdünner usw. Lufterfrischer Sprühstrahl-Lufterfrischer (Kaffee-Aroma, Kräuteraroma usw.) Öle Tierische Öle, panzliche Öle Usw. Zum Verzehr geeignete Essigsäure, Essig, Eisessig usw. VORSICHT

• Achten Sie darauf, nicht gegen den Staubsauger zu stoßen, solange er sich in der Ladestation bendet. – Es können Verletzungen oder Geräteschäden auftreten. 2_VS9000_DE_00821G-02_SW.indd 12 2020-04-28 오후 4:11:1213Deutsch INSTALLATION Bezeichnungen der Teile INSTALLATION

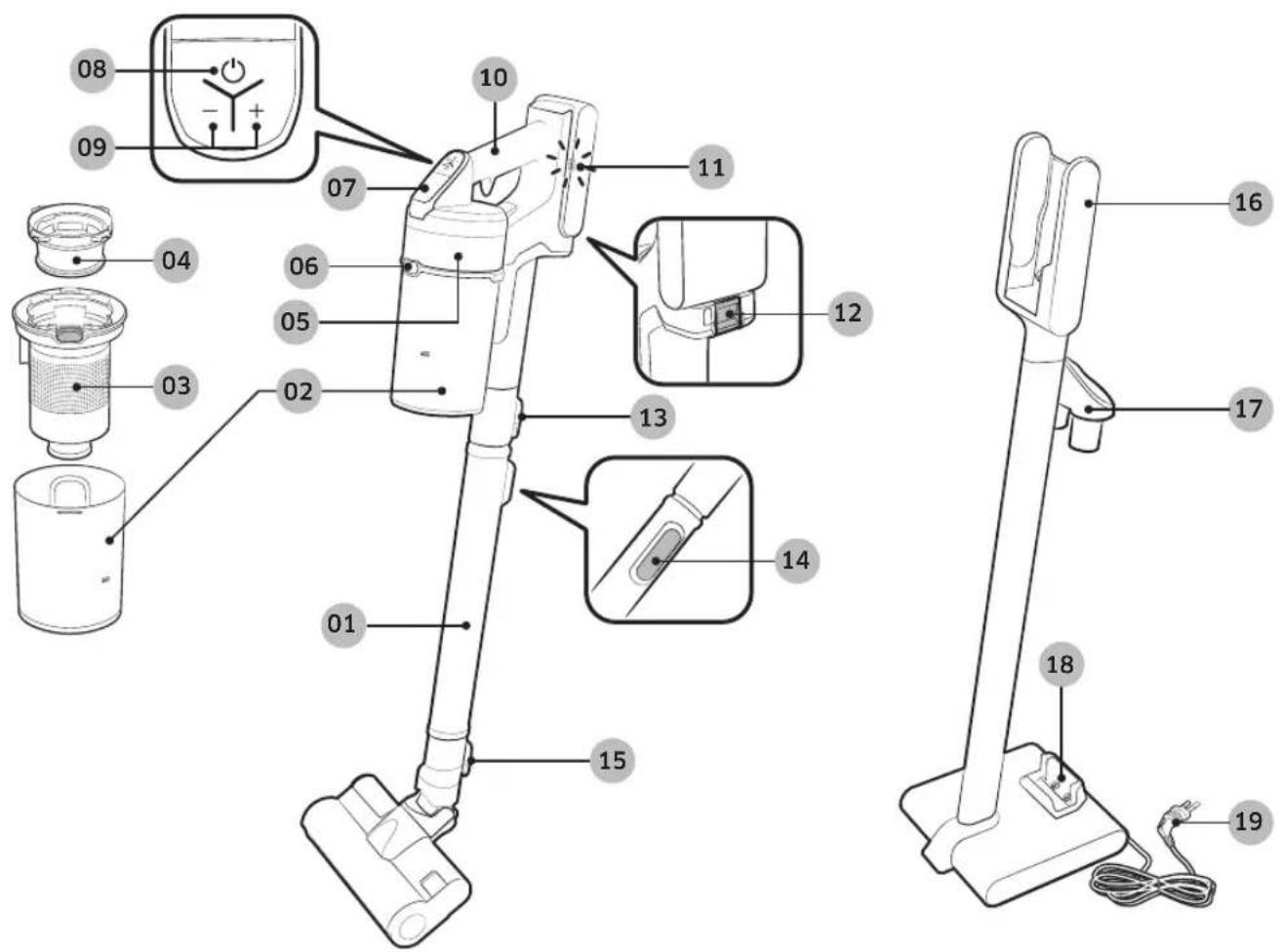

Freigabetaste für den Staubbehälter

Taste zum Einstellen der Saugkraft

Freigabetaste für die Batterie

Freigabetaste für das Rohr

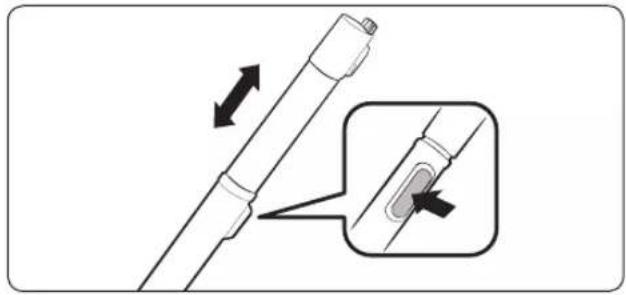

Taste zum Einstellen der Rohrlänge

Freigabetaste für die Bürste

Ladeteil des Staubsaugers

Schlitz zum Auaden der Zusatzbatterie

Batterie-Spezikationen Serie VS20R90****: Lithium-Ionen-Akku 21,9V, 2850mAh, 6 Zellen Serie VS15R85****: Lithium-Ionen-Akku 21,6V, 1800mAh, 6 Zellen Diese beiden Batterien sind nicht miteinander kompatibel. 2_VS9000_DE_00821G-02_SW.indd 13 2020-04-28 오후 4:11:1314 Deutsch INSTALLATION Zubehör Die Saugaufsätze können sich je nach Modell unterscheiden. Rohr (einstellbar) Softbürste Benutzerhandbuch Schrauben:2Stück / Schraubendübel:2Stück / Befestigungshaken: 1Stück Ladestation / Schrauben:1Stück Netzkabel Kombidüse Verlängerungsachdüse *Flexverbinder *Softbürste *Turbobürste *Mini-Motorbürste

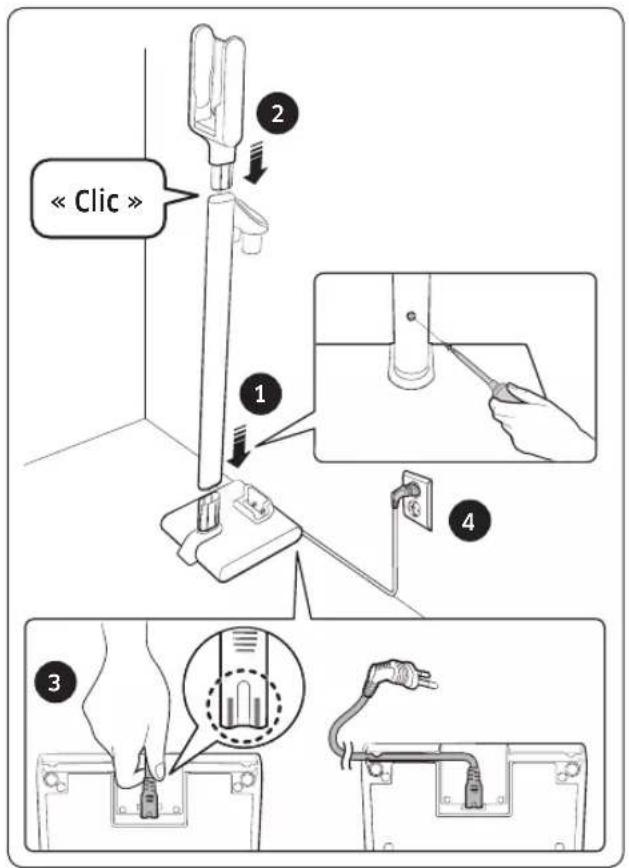

«Clic» Zusammenbauen der Ladestation 1 Montieren Sie das Standrohr am unteren Träger und befestigen Sie es mit einer Schraube (klein). – Stellen Sie sicher, dass die Richtung beim Zusammenbauen stimmt, und drücken Sie es fest hinein, damit die Schraubenlöffnung richtig hergestellt wird. 2 Bringen Sie das Ladeteil des Staubsaugers oben am Saugrrohr an. – Sie dürfen es nach dem Anbringen keinesfalls zerlegen. 3 Schließen Sie das Netzkabel auf der Rückseite der Ladestation an. – Nehmen Sie den Stecker am Kabels in die Hand und drücken Sie ihn fest so weit auf die Verbindungsstifte, bis die grauen Linien an der Spitze des Kabels nicht mehr zu sehen sind. – Wenn Sie das Kabel durch die Aussparung auf der Unterseite der unteren Halterung einführen, kann die Ladestation nahe an der Wand installiert werden. 4 Verbinden Sie die Ladestation mit dem Netzstecker.

66cm60cm Befestigung am Haken 1 Markieren Sie mit dem Befestigungshaken als Schablone, wo die oberen und unteren Schraubenbohrungen an der Wand angebracht werden. – Oberseite: 66 cm über dem Boden – Unterseite: 60 cm über dem Boden 2 Verwenden Sie einen 6mm-Bohrer, um die Bohrungen für die mitgelieferten Schraubendübel anzubringen und schieben Sie die Dübel anschließend hinein. 3 Befestigen Sie den Befestigungshaken mit den (großen) mitgelieferten Schrauben an der Wand. 4 Setzen Sie die Nut der Ladestation in den Befestigungshaken ein. Detaillierte Informationen zur Installation und zum Laden mit der Ladestation erhalten Sie über den QR-Code. 2_VS9000_DE_00821G-02_SW.indd 15 2020-04-28 오후 4:11:1716 Deutsch BETRIEB BETRIEB Verwenden des Staubsaugers Verwenden der Ladestation Laden Stellen Sie sicher, dass die Rückseite der Batterie richtig auf dem Ladeteil des Staubsaugers angeordnet ist. Kontrollieren Sie, ob die Ladeanzeige beimLaden angezeigt wird. Die Ladeanzeige blinkt beim Auaden. Wenn der Ladevorgang abgeschlossen ist, hört das Blinken auf und die Helligkeit wird reduziert. Aufbewahren des Zubehörs Wenn Zubehörteile zur weiteren Aufbewahrung demontiert werden, kann es passieren, dass vom Saugteil des Staubsaugers Staubpratikel herunterfallen. Verringern Sie nach dem Reinigen die Rohrlänge und lassen Sie den Staubsauger 10 Sekunden lang mit maximaler Leistung (MAX) laufen. 2_VS9000_DE_00821G-02_SW.indd 16 2020-04-28 오후 4:11:1917Deutsch BETRIEB Laden der Batterie Laden Sie die Batterie auf wenn die Ladeanzeige den niedrigsten Ladestand erreicht hat und zu blinken beginnt (

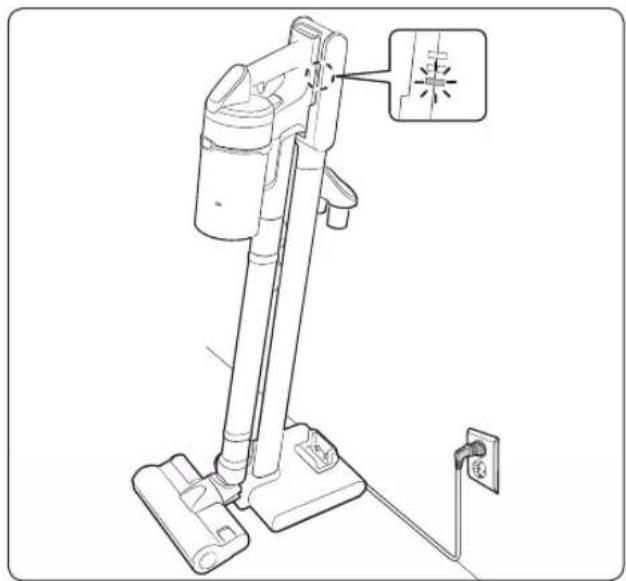

Vergewissern Sie sich beim Auaden des Staubsaugers, dass das Verbindungsteil der Ladestation korrekt angeschlossen ist. Der Staubsauger kann nicht verwendet werden, während er aufgeladen wird. VORSICHT

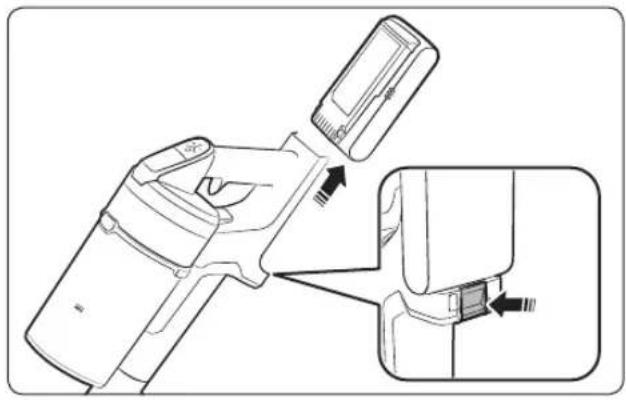

• Das Gerät muss vor dem Auswerfen der Batterie ausgeschaltet werden. (Der Staubsauger kann beschädigt werden, wenn die Batterie im Betrieb gewaltsam herausgenommen wird.)

• Seien Sie vorsichtig, damit Sie die Batterie nicht fallen lassen. Andernfalls können Verletzungen oder Schäden an der Batterie auftreten. Wechseln der Batterie Um die Batterie auszuwerfen, drücken Sie die Batterieentriegelungstaste auf der Rückseite des Griffs. „Klick“ Einsatzen der Batterie Schieben Sie die Batterie so weit hinein, bis Sie ein Klicken hören. Laden der Zusatzbatterie

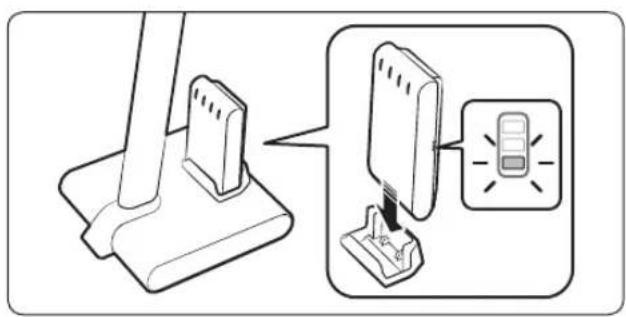

• Setzen Sie den Zusatzakku zum Auaden in den dafür vorgesehenen Schlitz unten an der Ladestation ein.

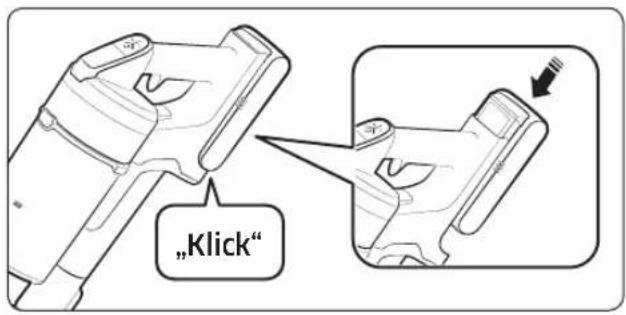

• Schieben Sie die Batterie fest hinein.

• Kontrollieren Sie, ob die Ladeanzeige beimLaden angezeigt wird. 2_VS9000_DE_00821G-02_SW.indd 17 2020-04-28 오후 4:11:2018 Deutsch BETRIEB Betrieb des Staubsaugers Wenn sich die Bürste auf dem Boden wie z.B. einem Teppich, einer Matte, Bettzeug usw. festsetzt und nicht mehr richtig rotiert, ändern Sie die Saugleistung in MIN oder MID. Ein/Aus ( ) Wenn Sie den Netzschalter betätigen, startet der Staubsauger mit mittlerer Leistung (MID). Einstellen der Saugleistung Sie können die Saugleistung des Staubsaugers verändern.

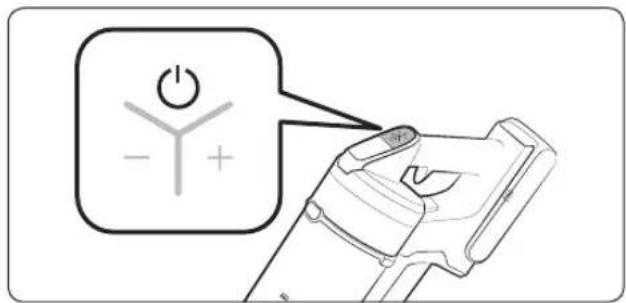

• + Taste. Steigern der Saugleistung

• - Taste. Reduzieren der Saugleistung

Überprüfen der Anzeige

Verstopft: Der Staubbehälter, das Rohr oder das Saugteil ist verstopft

Rotationsbürste klemmt: Ein Fremdkörper blockiert die Rotationsbürste Wenn der Überhitzungsschutz des Motors greift, wird die Anzeige „Rotationsbürste klemmt“ nicht angezeigt.

Kein Filter: Der waschbare Mikrolter ist nicht richtig montiert

Saugleistung: Zeigt die aktuelle Saugleistung an. Lesen Sie bitte den Abschnitt „Wartung und Pege“ dieses Handbuchs, wenn die Anzeige über 01, 02 oder 03 einige Male blinkt und der Staubsauger den Betrieb einstellt. 2_VS9000_DE_00821G-02_SW.indd 18 2020-04-28 오후 4:11:2119Deutsch BETRIEB Verwenden des Zubehörs Wenn der Staubsauger läuft, aber die Rotationsbürste dreht sich nicht, müssen Sie prüfen, ob die Bürste übermäßig stark belastet oder durch Fremdkörper eingeklemmt wird. (Siehe Abschnitt „Fehlerbehebung“ dieses Handbuchs.) Einstellen der Rohrlänge Wenn Sie auf die Taste an der Rückseite des Rohrs drücken, können Sie die Länge des Rohrs in 4 Schritten einstellen. „Klick“ Softbürste Zum Reinigen von glatten Böden (Holz und Linoleum). „Klick“ Mini-Motorbürste Verwenden Sie diese Düse, um Bettwäsche zu reinigen.

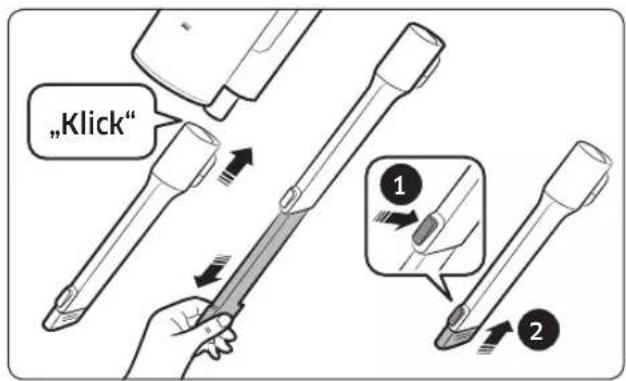

„Klick“ Kombidüse Verwenden Sie diese Düse, um Staub von Vorhängen, Möbeln (z.B. Sofa) usw. zu entfernen. 2_VS9000_DE_00821G-02_SW.indd 19 2020-04-28 오후 4:11:2320 Deutsch BETRIEB

„Klick“ Verlängerungsachdüse Verwenden Sie diese Düse, um feinen Staub aus den Rillen von Fensterrahmen, aus Fugen, Ecken usw. zu entfernen. „Klick“ Flexverbinder Zum Reinigen von Decken oder anderen schwer zugänglichen Stellen wie den Ober- oder Rückseiten von Möbeln. HINWEIS

• Der Flexverbinder kann an die Kombidüse und die Verlängerungsachdüse angeschlossen werden. Zerlegen des Zubehörs

• Drücken Sie zum Zerlegen des Rohrs auf den Entriegelungsknopf auf dessen Rückseite.

• Ehe Sie Zubehör zerlegen, müssen Sie den Staubsauger länger als 10 Sekunden mit maximaler Leistung (MAX) laufen lassen, damit im Zubehörteil verbliebene Fremdkörper entfernt werden.

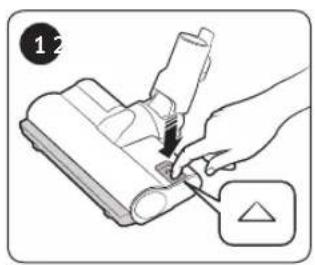

• Drücken Sie zum Zerlegen der Bürste auf den Entriegelungsknopf auf ihrer Rückseite. 2_VS9000_DE_00821G-02_SW.indd 20 2020-04-28 오후 4:11:2521Deutsch

Wartung und Pege des Staubsaugers

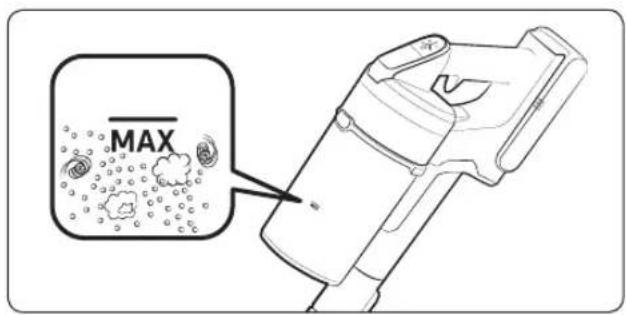

Wann der Staubbehälter entleert werden muss Einfaches Leeren des Staubbehälters ohne Staubwolken Leeren und Reinigen des Staubbehälters

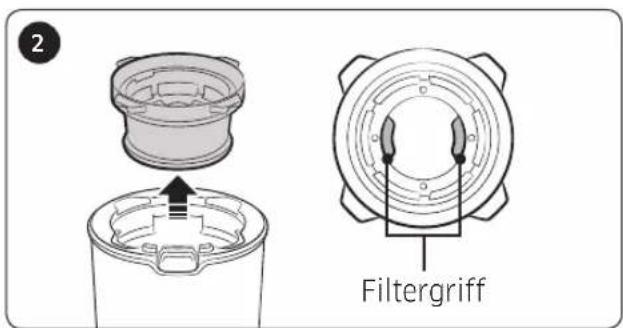

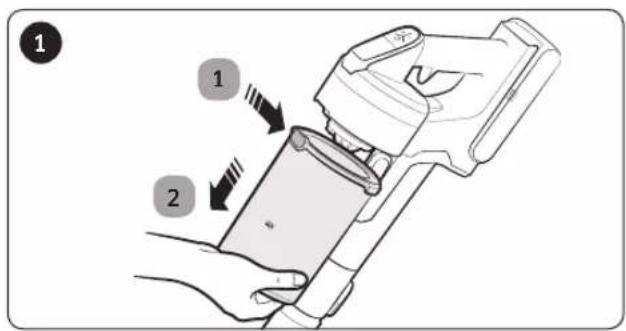

Filtergriff Ziehen Sie den Staubbehälter in Pfeilrichtung heraus, nachdem Sie auf die Entriegelungstaste des Staubbehälters gedrückt haben. Fassen Sie die Filtergriffe im Innern des waschbaren Mikrolters und ziehen Sie den waschbaren Mikrolter heraus. Für detaillierte Informationen scannen Sie bitte den QR-Code. VORSICHT

• Schalten Sie den Staubsauger vor dem Reinigen aus.

• Wenn der Staubbehälter oder der Filter voll mit Staub ist, wird der Staubsauger vom Überhitzungsschutz des Motors möglicherweise ausgeschaltet.

• Sie sollten den Staubbehälter und den Filter reinigen, ehe sie ganz voll sind (Anzeige „Maximal“). 2_VS9000_DE_00821G-02_SW.indd 21 2020-04-28 오후 4:11:2722 Deutsch

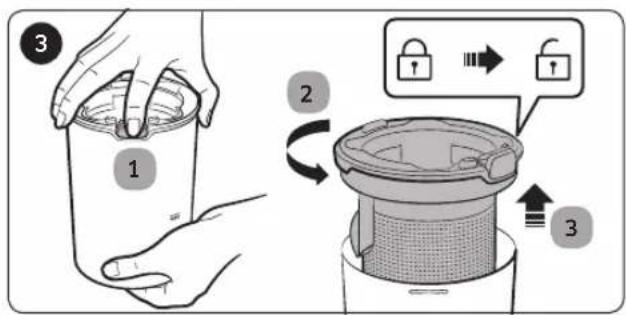

Halten Sie die Taste gedrückt, drehen Sie den Deckel des Staubbehälters und nehmen Sie ihn vom Staubbehälter ab. Verwenden Sie die Kombidüse, um den Staub vom Metallgitterlter abzusaugen. Ziehen Sie nicht an dem Gummi, der am Metallgitterlter befestigt ist.

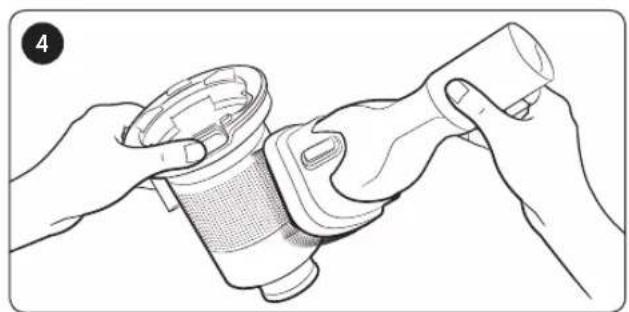

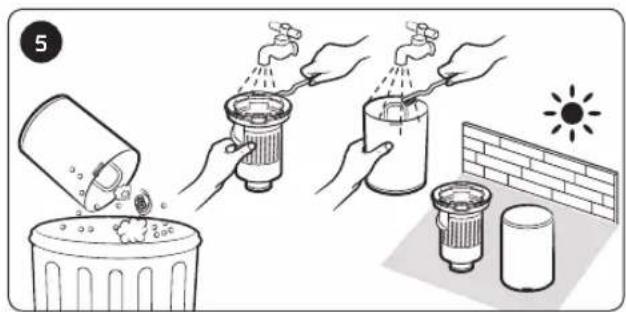

„Klick“ Reinigen Sie den Staubbehälter nach dem Leeren und lassen Sie ihn im Schatten trocknen. Bei Einsatz von Wärme kann es zu Störungen des Geräts kommen. Wenn Sie den Deckel des Staubbehälters wieder einbauen, müssen Sie den Entriegelungsknopf für den Staubbehälter mit der Nut am Staubbehälter ausrichten.

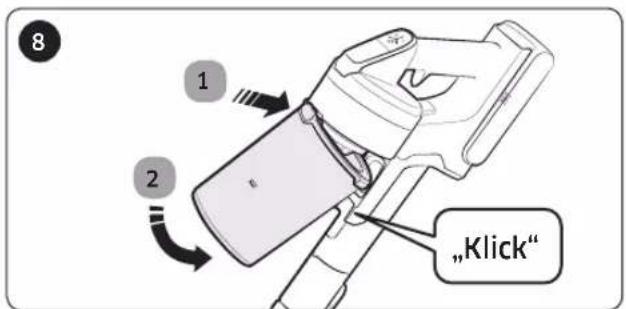

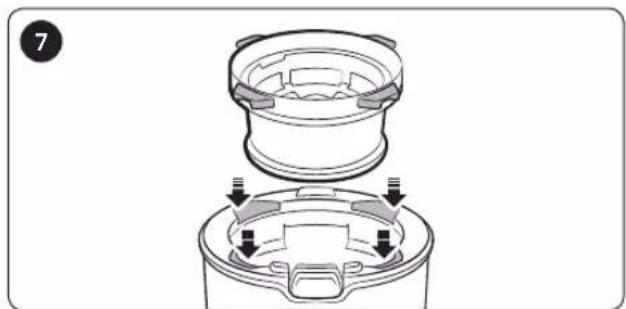

„Klick“ Um den waschbaren Mikrolter wieder in den Deckel des Staubbehälters einzusetzen, müssen Sie sie in die daran angebrachten Rillen einsetzen. Halten Sie beim Einsetzen des Staubbehälters in den Staubsauger die in der Abbildung gezeigte Reihenfolge ein und drücken Sie ihn so weit hinein, bis Sie ein Klicken hören. 2_VS9000_DE_00821G-02_SW.indd 22 2020-04-28 오후 4:11:2923Deutsch

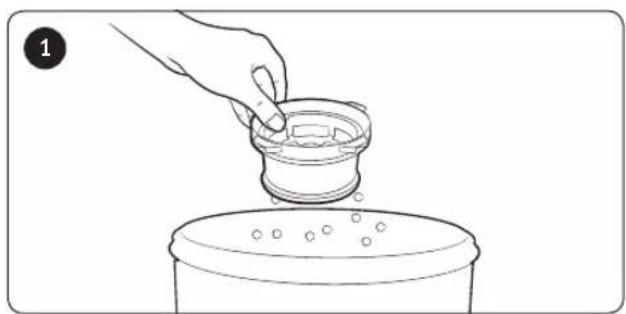

• Um die optimale Leistungsfähigkeit des Filters zu erhalten, entfernen Sie regelmäßig den Staub vom Filter und reinigen Sie ihn einmal monatlich mit Wasser. – Nach dem Reinigen und vor dem Gebrauch müssen Sie den Filter mehr als 24 Stunden lang im Schatten vollständig trocknen lassen. – Bei Einsatz von Wärme kann es zu Störungen des Geräts kommen. Waschbarer Mikrolter

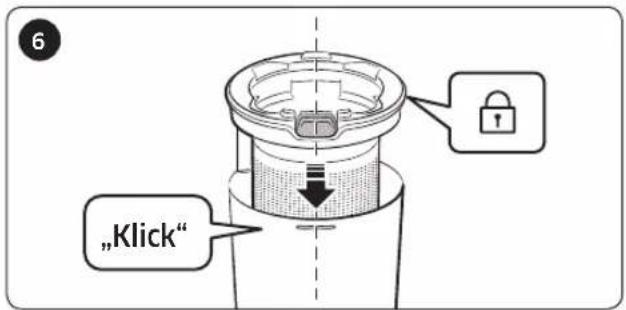

Feinststaublter Drehen Sie den Filter beim Zusammenbauen so weit, bis die Linie unter dem Verriegelungssymbol nicht mehr zu sehen ist. 2_VS9000_DE_00821G-02_SW.indd 23 2020-04-28 오후 4:11:3024 Deutsch

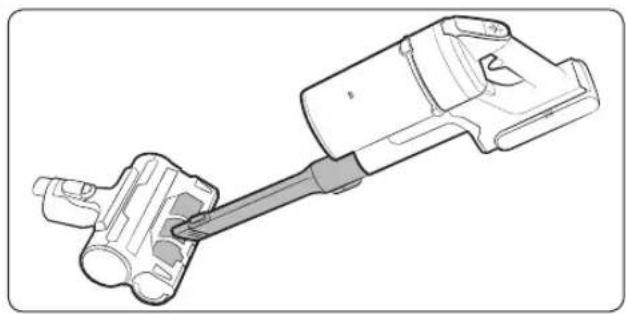

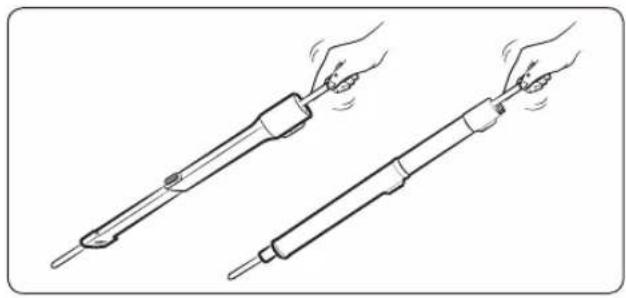

Reinigen des Zubehörs Mini-Motorbürste Softbürste „Klick“ HINWEIS

• Wenn sich noch Fremdkörper auf der Bürste benden, entfernen Sie sie mit einem feuchten oder trockenen Tuch. VORSICHT

• Reinigen Sie die Rotationsbürste und das Saugteil nicht mit Wasser.

• Verwenden Sie die Softbürste nicht, um Feuchtigkeit zu beseitigen.

• Wenn die Rotationsbürste auch nach dem Reinigen der Softbürste nicht funktioniert, wirkt möglicherweise gerade der Überhitzungsschutz des Bürstenmotors. Warten Sie mindestens 30 Minuten, bis der Motor abgekühlt ist und setzen Sie den Betrieb dann wieder fort. 2_VS9000_DE_00821G-02_SW.indd 24 2020-04-28 오후 4:11:3225Deutsch

• Wenn dabei einige Fremdkörper nicht beseitigt werden, nehmen Sie eine Schere, um sie abzuschneiden. HINWEIS

• Wenn ein Tuch oder andere Fremdkörper aufgesaugt von der Rotationsbürste (Trommel) aufgewickelt werden, wird die Rotationsbürste ausgeschaltet, um den Bürstenmotor zu schützen. Nach dem Reinigen der Bürste schalten Sie das Gerät zuerst aus und dann wieder ein.

• Wenn eine Bürste nach dem Reinigen nicht funktioniert, schalten Sie das Gerät aus und dann wieder ein.

• Achten Sie beim Zusammenbauen der Bürste darauf, dass Sie Ihre Finger nicht am Bewegungsfalz des Griffs einklemmen. Verlängerungsachdüse/Verstellbares Rohr 2_VS9000_DE_00821G-02_SW.indd 25 2020-04-28 오후 4:11:3326 Deutsch ANHANG Umgang mit Batterien HINWEIS

• Wechseln Sie die Batterie, wenn der Staubsauger auch nach dem Auaden nicht funktioniert Wenn das Gerät auch mit der neuen Batterie nicht funktioniert, wenden Sie sich an ein Samsung Kundendienstzentrum.

• Sie können zwei Batterien gleichzeitig auaden. Eine zusätzliche Batterie ist separat erhältlich.

• Überprüfen Sie beim Kauf einer Batterie in einem Samsung- Kundendienstzentrum das Samsung-Echtheitslogo auf der Batterie (

und die Batteriebezeichnung (Serie VS20R90****: VCA-SBT90 / Serie VS15R85****: VCA-SBT90E). VORSICHT

• Sie dürfen die Batterie und die Ladestation keinesfalls auseinanderbauen.

• Erhitzen Sie Batterien nicht und werfen Sie sie nicht ins Feuer.

• Da diese Batterie nur für diesen Staubsauger bestimmt ist, verwenden Sie sie nicht für andere Geräte oder Zwecke.

• Wenn Sie eine Batterie aus einem in Betrieb bendlichen Gerät entfernen, kann dies zu Fehlfunktionen führen.

• Wenn die zu wechselnde Batterie entfernt wird, während der Motor des Staubsaugers läuft, funktioniert die neue Batterie aus Sicherheitsgründen möglicherweise erst 30Sekunden nach dem Austausch.

• Die Ladezeit der Batterie und ihre Betriebszeit können sich im Laufe der Zeit verschlechtern. Ersetzen Sie die alte Batterie durch eine neue, wenn sie nicht mehr aufgeladen wird oder sich schnell entlädt. Hinweise und Vorsichtsmaßnahmen ANHANG 2_VS9000_DE_00821G-02_SW.indd 26 2020-04-28 오후 4:11:3427Deutsch ANHANG

• Verwenden Sie nur die Ladestation und solche Batterien, die vom Hersteller mitgeliefert wurden.

• Bevor Sie die Batterie einsetzen, vergewissern Sie sich, dass sie in die richtige Richtung zeigt.

• Entsorgen Sie leere Batterien zum Recycling in einer Sammelbox für Batterien.

• Trennen Sie die Batterie vom Staubsauger, wenn Sie Ihren Staubsauger längere Zeit nicht verwenden.

• Wenn Sie die Batterie in den Staubsauger einsetzen, schieben Sie sie so weit hinein, bis Sie ein Klicken hören. Damit ist sichergestellt, dass die Batterie sicher angeschlossen ist. – Andernfalls kann die Batterie herausfallen und zu Verletzungen oder Geräteschäden führen.

• Lassen Sie die Batterie nicht fallen, setzen Sie sie keiner Schlageinwirkung und keinen plötzlichen Erschütterungen aus.

• Demontieren Sie die Batterie nicht und stellen Sie sicher, dass zwischen den Plus- und Minus-Anschlüssen ((+) (-)) kein Kurzschluss entsteht.

• Die Batterien können bei extremen Einsatz- oder Temperaturbedingungen auslaufen. Waschen Sie die Flüssigkeit schnell mit Wasser ab, wenn sie auf Ihre Haut gelangt. Wenn diese Flüssigkeit in Ihre Augen gelangt, spülen Sie sie sofort und mindestens 10 Minuten lang mit sauberem Wasser aus. Suchen Sie einen Arzt auf.

• Um den Motor und die Batterie zu schützen, darf der Staubsauger nicht bei Temperaturen über 45 °C und unter 5°C betrieben werden. 2_VS9000_DE_00821G-02_SW.indd 27 2020-04-28 오후 4:11:3428 Deutsch ANHANG Betrieb HINWEIS

• Wenn übermäßig viel Kraft auf eine Bürste ausgeübt wird oder Fremdkörper sich in der Rotationsbürste (Trommel) verfangen, funktioniert die Bürste unter Umständen nicht mehr, um den Motor oder das Gerät zu schützen. Schalten Sie den Staubsauger aus, entfernen Sie die Fremdkörper und schalten Sie den Staubsauger wieder ein. Wenn der Staubsauger nicht startet, schalten Sie ihn aus und wieder ein.

• Je nach Luftfeuchtigkeit, Temperatur, Bodenmaterial usw. in Ihrem Haus kann statische Elektrizität auftreten. Wenn dies wiederholt vorkommt, wenden Sie sich an ein Samsung Kundendienstzentrum.

• Laden Sie die Batterie voll auf: – Vor dem ersten Gebrauch einer neu erworbenen Batterie oder wenn Sie die Batterie längere Zeit nicht benutzt haben. – Wenn die Ladeanzeige ihren niedrigsten Stand erreicht hat und blinkt.

• Wenn Sie das Gerät für eine längere Zeit nicht nutzen oder abwesend sein werden, ziehen Sie den Stecker der Ladestation ab und entfernen Sie dann die Batterie daraus. Die Batterie entlädt sich langsam, wenn sie nicht geladen und nicht verwendet wird.

• Laden Sie die Batterie auf, wenn sie nur noch schwach geladen ist. Wenn der Batteriestand über einen langen Zeitraum niedrig bleibt, kann dies an der Alterung der Batterie liegen. 2_VS9000_DE_00821G-02_SW.indd 28 2020-04-28 오후 4:11:3429Deutsch ANHANG VORSICHT

• Wenn sich die Rotationsbürste (Trommel) in einer Bürste in Betrieb bendet, dürfen Sie die Bürste nicht berühren. – Ihre Hand kann sich sonst darin verfangen, was zu Verletzungen führen kann.

• Achten Sie beim Zusammenbauen des Griffs darauf, dass Sie Ihre Hände nicht an der Bewegungsfalz des Griffs verletzen.

• Verwenden Sie den Staubsauger nicht an Gegenständen, die zerkratzt werden können (Fernseh- und Monitorbildschirme usw.) Wartung und Pege HINWEIS

• Es kommt vor, dass das Rad der Bürste den Boden zerkratzt. Überprüfen Sie deshalb vor Verwendung des Staubsaugers den Zustand des Rades für die Bürste. – Wenden Sie sich an ein SamsungKundendienstzentrum, wenn sich am Bürstenrad Fremdkörper benden, die Sie nicht einfach entfernen können. VORSICHT

• Wenn Sie den Staubsauger über einen langen Zeitraum in der Sonne lagern, kann dies zu Verformungen und Verfärbungen von Bauteilen führen. Trocknen Sie deshalb die Teile des Staubsaugers nach dem Reinigen im Schatten.

• Reinigen Sie die Bürste des Staubsaugers nicht mit Wasser. Wenn Sie sie mit Wasser reinigen, kann sich die Bürste verformen und verfärben.

• Bevor Sie die Ladestation reinigen, müssen Sie die Ladestation vom Netz trennen.

• Tauschen Sie den Feinststaublter, wenn Sie ein kontinuierliches Nachlassen der Saugleistung oder eine übermäßige Erhitzung des Staubsaugers feststellen.

• Lassen Sie <den Staubbehälter>, <den Metallgitterlter> und <den waschbaren Mikrolter> nach dem Reinigen mit Wasser im Schatten trocknen. – Bei Einsatz von Wärme kann es zu Störungen des Geräts kommen. 2_VS9000_DE_00821G-02_SW.indd 29 2020-04-28 오후 4:11:3430 Deutsch ANHANG Fehlersuche Überprüfen Sie die unten aufgeführten Probleme und Lösungen, ehe Sie den Kundendienst anrufen. Wenn keine der vorgeschlagenen Lösungen Ihr Problem löst, besuchen Sie bitte unsere Website unter www.samsung.com oder rufen Sie den SamsungKundendienst an. Beachten Sie, dass Ihnen Anrufe beim Service in Rechnung gestellt werden, bei denen sich keine Mängel feststellen ließen. Probleme Lösungen Der Staubsauger funktioniert nicht.

• Kontrollieren Sie die Ladeanzeige und laden Sie die Batterie.

• Überzeugen Sie sich, dass das Gerät ausgeschaltet ist und drücken Sie den Ein/Aus-Schalter, um es einzuschalten.

• Prüfen Sie, ob der Staubbehälter oder die Bürste blockiert ist.

• Prüfen Sie, ob der waschbare Mikrolter richtig eingesetzt ist.

• Laden Sie die Batterie auf, wenn das Gerät über einen längeren Zeitraum nicht benutzt worden ist.

• Tauschen Sie die Batterie aus, wenn sie sich nicht mehr auaden lässt. Die Saugkraft nimmt plötzlich ab und der Staubsauger erzeugt ein Vibrationsgeräusch.

• Überprüfen Sie, ob eine Bürste, der Staubbehälter oder ein Rohr mit Fremdstoffen verstopft ist und entfernen Sie diese gegebenenfalls.

• Prüfen Sie, ob der Staubbehälter vollständig mit Staub gefüllt ist. Leeren Sie den Staubbehälter, wenn dies der Fall ist.

• Kontrollieren Sie, ob der Filter schmutzig ist. Reinigen Sie den Filter, wenn dies der Fall ist. Der Staubsauger kann nicht geladen werden.

• Stellen Sie sicher, dass die an das Ladegerät gelieferte Spannung den Anforderungen des Ladegeräts entspricht.

• Stellen Sie sicher, dass der Staubsauger eingeschaltet ist und überprüfen Sie dann, ob die LED der Ladeanzeige leuchtet.

• Überprüfen Sie, ob sich Fremdkörper (Staub) auf dem Ladeanschluss benden. Entfernen Sie etwaige Fremdkörper mit einem Wattestäbchen oder einem weichen Tuch. Die Rotationsbürste (Trommel) innerhalb einer Bürste funktioniert nicht.

• Wenn die Anzeige „Rotationsbürste klemmt“ erscheint, müssen Sie den Staubsauger ausschalten und prüfen, ob die Bürste durch Fremdkörper eingeklemmt ist. Wenn ja, entfernen Sie die Fremdkörper und starten Sie den Staubsauger erneut.

• Stellen Sie sicher, dass der Staubsauger eingeschaltet ist und schalten Sie ihn anschließend aus und wieder ein. – Wenn der Überhitzungsschutz des Bürstenmotors bei Einsatz der Softbürste wirkt, kann es etwa 30 Minuten dauern, bis der Motor abgekühlt ist. 2_VS9000_DE_00821G-02_SW.indd 30 2020-04-28 오후 4:11:3431Deutsch ANHANG Probleme Lösungen Am Luftauslass des Staubsaugers oder am Filter ist Geruchsentwicklung festzustellen.

• Leeren Sie den Staubbehälter und reinigen Sie den Filter regelmäßig. – Da es sich bei Ihrem Staubsauger um ein neues Produkt handelt, kann es in den ersten drei Monaten nach dem Kauf zu einer leichten Geruchsentwicklung kommen. – Bei häugem Gebrauch des Staubsaugers kann es auf Grund von angesammeltem Schmutz im Staubbehälter oder im Filter zu einer Geruchsentwicklung kommen.

• Austauschlter erhalten Sie bei dem vor Ort für Sie zuständigen Samsung Servicebeauftragten. Die Reinigung ist abgeschlossen, aber kleine Staubpartikel treten aus der Bürste aus.

• Lassen Sie den Staubsauger nach dem Reinigen mindestens 10 Sekunden lang laufen, um die kleinen Staubpartikel aufzusaugen. Der Staubsauger stellt beim Reinigen den Betrieb ein.

• Da dieses Gerät über einen Überhitzungsschutz für den Motor verfügt, stellt der Staubsauger unter folgenden Bedingungen vorübergehend der Betrieb ein. – Wenn der Staubsauger mit vollem Staubbehälter läuft. – Wenn der Staubsauger mit verstopftem Saugteil oder eingeklemmter Bürste arbeitet. – Wenn die Verlängerungsachdüse längere Zeit verwendet wird.

• Schalten Sie das Gerät wieder ein, nachdem Sie die Ursache des Problems behoben haben. (Dieser Fall unterscheidet sich je nach Umgebungstemperatur.) Zu statischer Auadung kommt es beim Reinigen von dicken und weichen Matten.

• Das Material der Matte (Kinderbettmatte, Lärmschutzmatte für Fußböden usw.) kann statische Auadung verursachen. – Bewegen Sie die Bürste eine Zeit lang auf einem normalen Boden hin und her und reinigen Sie sie dann noch einmal. Danach müssten die statischen Ladungen verschwunden sein.

• Dieses Gerät ist folgendermaßen zertiziert: – Niederspannungsrichtlinie 2014/35/EU – EMV-Richtlinie 2014/30/EU 2_VS9000_DE_00821G-02_SW.indd 31 2020-04-28 오후 4:11:352_VS9000_DE_00821G-02_SW.indd 32 2020-04-28 오후 4:11:35Aspirateur Manuel d'utilisation Série VS20R90**** / Série VS15R85****
