MANUALE UTENTE PFBS 160 A1 PARKSIDE

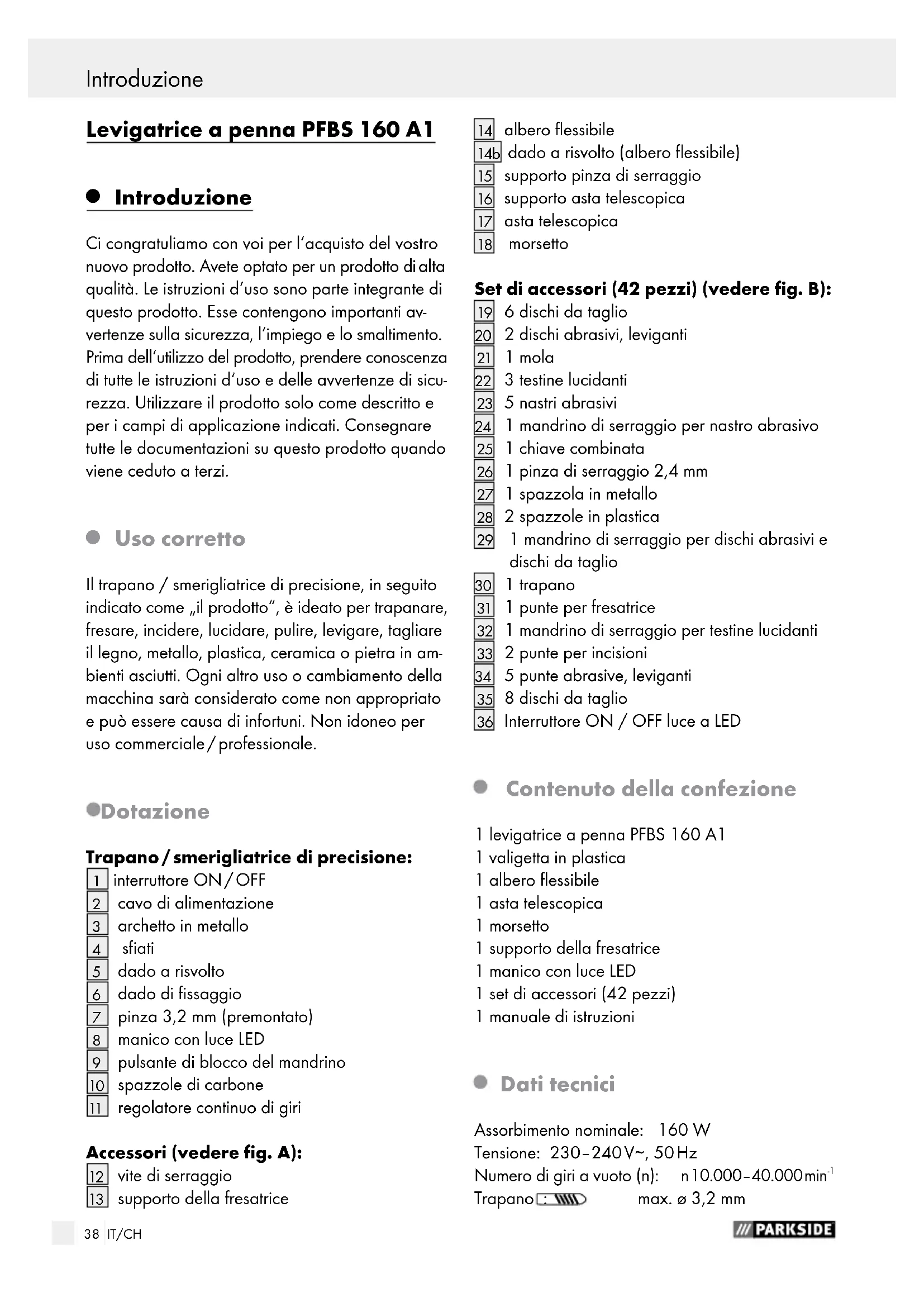

Introduzione Ci congratuliamo con voi per l‘acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d‘uso sono parte integrante di questo prodotto. Esse contengono importanti av- vertenze sulla sicurezza, l‘impiego e lo smaltimento. Prima dell‘utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d‘uso e delle avvertenze di sicu- rezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su questo prodotto quando viene ceduto a terzi.

Uso corretto Il trapano / smerigliatrice di precisione, in seguito indicato come „il prodotto“, è ideato per trapanare, fresare, incidere, lucidare, pulire, levigare, tagliare il legno, metallo, plastica, ceramica o pietra in am- bienti asciutti. Ogni altro uso o cambiamento della macchina sarà considerato come non appropriato e può essere causa di infortuni. Non idoneo per uso commerciale / professionale. Dotazione Trapano / smerigliatrice di precisione:

interruttore ON / OFF

cavo di alimentazione

pulsante di blocco del mandrino

regolatore continuo di giri Accessori (vedere fig. A):

supporto della fresatrice

albero flessibile 14 b dado a risvolto (albero flessibile)

supporto pinza di serraggio

morsetto Set di accessori (42 pezzi) (vedere fig. B):

1 mandrino di serraggio per nastro abrasivo

1 pinza di serraggio 2,4 mm

1 spazzola in metallo

2 spazzole in plastica

1 mandrino di serraggio per dischi abrasivi e dischi da taglio

1 punte per fresatrice

1 mandrino di serraggio per testine lucidanti

2 punte per incisioni

Interruttore ON / OFF luce a LED Contenuto della confezione 1 levigatrice a penna PFBS 160 A1 1 valigetta in plastica 1 albero flessibile 1 asta telescopica 1 morsetto 1 supporto della fresatrice 1 manico con luce LED 1 set di accessori (42 pezzi) 1 manuale di istruzioni Dati tecnici Assorbimento nominale: 160 W Tensione: 230–240 V∼, 50 Hz Numero di giri a vuoto (n): n 10.000–40.000 min

Trapano : max. ø 3,2 mm39 IT/CH Introduzione / Istruzioni di sicurezza generali per utensili elettrici Dischi: max. ø 25 mm Classe di protezione: II / Valore emissione rumore: I valori di rumore e vibrazione sono stati rilevati secondo la norma EN 60745. Il livello di rumore A stimato dell‘elettroutensile ammonta a: Livello di pressione acustica: L = 80 dB(A) Scostamento K = 3 dB(A) Livello di intensità sonora: L = 91 dB(A) Scostamento K = 3 dB(A) Indossare le cuffie di protezione! Valori di vibrazione (somma vettoriale di tre direzioni) rilevati ai sensi delle dispo- sizioni di cui alla norma EN 60745: Valore di emissione delle vibrazioni a

Avvertenza: il valore del livello di vibrazioni indi- cato nelle presenti istruzioni d‘uso è stato misurato in conformità alla norma EN 60745 e può essere uti- lizzato per effettuare il confronto tra diversi utensili. Il valore relativo all‘emissione delle vibrazioni può essere utilizzato anche per stabilire una valutazione iniziale dell‘esposizione Il livello delle vibrazioni potrà variare a seconda dell’impiego dell’utensile elettrico e in alcuni casi potrà essere superiore al valore indicato in queste istruzioni. Il carico di vibrazioni potrebbe essere sottovalutato se l’utensile elettrico viene utilizzato sempre in simili modalità. Cercare di ridurre al minimo l‘esposizione alle vibrazioni. Per ridurre l‘esposizione alle vibrazioni, indossare i guanti durante l‘utilizzo dell‘apparecchio elettrico e limitare l‘orario di lavoro. Inoltre, devono essere considerate tutte le fasi del ciclo di funzionamento (ad esempio quando l‘utensile elettrico è spento e quando invece è acceso ma funziona a vuoto). Istruzioni di sicurezza generali per utensili elettrici Leggere tutte

indicazioni e gli avvisi di sicurez- za! Eventuali mancanze nell’osservanza delle indicazioni e degli avvisi di sicurezza possono provocare una scossa elettrica, un incendio e / o gravi lesioni. Conservare tutte le indicazioni e gli avvisi di sicurezza per eventuali necessita’ future! La parola “attrezzo elettrico“ utilizzata nelle istruzioni d’uso si riferisce agli attrezzi elettrici funzionanti all’interno di una rete (con cavo di rete) e agli at- trezzi elettrici che funzionano mediante batterie (senza cavo di rete).

1. Sicurezza dell’area di lavoro

a) Mantenere l’area di lavoro pulita e ben illuminata. Il disordine ed aree di lavoro poco illuminate possono determinare incidenti. b) Non lavorare con l’apparecchio in un’atmosfera dove si trovino liquidi infiammabili, esplosiva, gas e polveri. Gli utensili elettrici generano scintille che pos- sono infiammare la polvere o i gas. c) Durante l’utilizzo del dispositivo elet- trico tenere lontani bambini e persone estranee. In caso di distrazione potreste perdere il controllo dell’apparecchio.

2. Sicurezza elettrica

a) La spina di connessione dell’apparec- chio deve essere adatta alla presa elet- trica nella quale essa viene inserita. In nessun caso l’adattatore deve essere modificato. Non utilizzare spine con apparecchi messi a terra. Spine non mo- dificate e prese adatte riducono il rischio di una scossa elettrica.

Evitare il contatto del corpo con superfici messe a terra, quali ad esempio quelle Introduzione40 IT/CH Istruzioni di sicurezza generali per utensili elettrici di tubi, caloriferi, cucine economiche e frigoriferi. Sussiste un elevato rischio di scossa elettrica, qualora il Vostro corpo fosse messo a terra. c) Mantenere l’apparecchio lontano da pioggia o umidità. La penetrazione di acqua in un apparecchio elettrico accresce il rischio di scossa elettrica. d) Non utilizzare il cavo in modo non conforme, cioè per tirare l’apparec- chio, per appenderlo o per estrarre la spina dalla presa elettrica. Tenere il cavo lontano da calore, olio, spigoli acuti o di parti in movimento dell’ap- parecchio. Cavi danneggiati o attorcigliati accrescono il rischio di scossa elettrica. e) In caso di lavori all’aperto utilizzare solamente prolunghe ammesse anche per un loro utilizzo all‘aperto. L’utilizzo di una tale prolunga riduce il rischio di scossa elettrica. f) Qualora non si possa evitare l‘eserci- zio dell’elettroutensile in un ambiente umido, fare uso di un interruttore differenziale, circostanza che riduce il rischio di una scossa elettrica.

3. Sicurezza delle persone

a) Fare sempre estrema attenzione a ciò che si fa e accostarsi al lavoro con il dispositivo elettrico sempre in modo cosciente. Non utilizzare l’apparecchio quando si è stanchi o sotto l’influsso di droghe, alcol o medicinali. Un solo attimo di disattenzione nell’utilizzo dell’appa- recchio può provocare serie lesioni. b) Indossare sempre l’equipaggiamento di protezione personale e gli occhiali protettivi. Indossando l’equipaggiamento di protezione personale, quale una mascherina an- tipolvere, scarpe di sicurezza antisdrucciolevoli, un casco di protezione o una protezione aurico- lare, a seconda del tipo e dell’utilizzo dell’appa- recchiatura elettrica, riduce il rischio di lesioni. c) Prestare attenzione per evitare l‘accensione accidentale dell’utensile. Assicurarsi che l’utensile sia spento pri- ma di collegarlo alla rete di alimenta- zione elettrica e / o alla batteria, di sollevarlo o di trasportarlo. Se durante il trasporto dell’utensile il dito dell’operatore si trova sull’interruttore ON / OFF oppure se l’utensile viene collegato alla rete elettrica ment- re è già acceso, possono determinarsi incidenti. d) Prima di avviare l’apparecchio, rimuo- vere il dispositivo di regolazione o la chiave per dadi. Un utensile o una chiave che si trovi in una parte di apparecchio in ro- tazione può provocare lesioni. e) Mantenere una postura del corpo nor- male. Assicurarsi di avere un sostegno sicuro e mantenere sempre l’equilibrio. In questo modo è possibile controllare meglio l’apparecchio, in modo particolare in caso di situazioni impreviste. f) Indossare un abbigliamento appropria- to. Non indossare un abbigliamento largo o bigiotteria. Mantenere capelli, abbigliamento e guanti lontano da parti in movimento. Abbigliamento sciolto, gioielli o capelli lunghi possono essere trasci- nati da parti in movimento. g) Quando vengono montati dispositivi di aspirazione e di cattura della pol- vere, assicurarsi che questi siano stati montati ed utilizzati correttamente. L’utilizzo di questi dispositivi riduce i pericoli provocati dalla polvere.

di dispositivi elettrici a) Non sovraccaricare l’apparecchio. Per un determinato lavoro utilizzare sempre il dispositivo elettrico a ciò ap- propriato. Con il dispositivo elettrico appro- priato si lavora meglio e con maggiore sicurezza nello specifico ambito di utilizzo. b) Non utilizzare dispositivi elettrici il cui interruttore sia difettoso. Un dispositivo elettrico che non si può più accendere e spe- gnere rappresenta un pericolo, e deve essere riparato. Istruzioni di sicurezza generali per utensili elettrici41 IT/CH c) Estrarre la spina dalla presa elettrica di rete e / o rimuovere l’accumulatore prima di eseguire regolazioni all’appa- recchio, sostituire accessori o riporre l’apparecchio. Queste misure di prevenzione impediscono l’avvio involontario dell’appa- recchio elettrico. d) Mantenere dispositivi elettrici non uti- lizzati fuori dalla portata di bambini. Non fare utilizzare l’apparecchio da persone che non lo conoscano o del quale non abbiano letto le istruzioni d’uso. I dispositivi elettrici sono pericolosi se utilizzati da persone inesperte. e) Avere cura dell’apparecchio. Control- lare se parti mobili dell’apparecchio fun- zionano perfettamente e non si bloccano, se parti di esso sono rotte o danneggiate, che la funzionalità dell’apparecchio non sia messa a rischio. Fare riparare le parti danneggiate prima di utilizzare di nuovo l’apparecchio. Molti incidenti sono provocati dal fatto che i dispositivi elettrici non vengono sottoposti ad una corretta manutenzione. f) Mantenere gli utensili di taglio affilati e puliti. Utensili di taglio curati con attenzione e fornitidi bordi taglienti si incastrano meno frequentemente e sono semplici da guidare durante il lavoro. g) Utilizzare dispositivi elettrici, accessori, i dispositivi da inserire ecc, in confor- mità alle presenti istruzioni e nel modo descritto per questo particolare tipo- logia di apparecchio. In questo senso, tenere presente le condizioni di lavoro e l’attività da eseguire. L’utilizzo di dispo- sitivi elettrici per scopi diversi da quelli previsti può provocare situazioni di pericolo.

a) Fare riparare l’apparecchio dal Centro di Assistenza o da un elettricista spe- cializzato e solo con pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio. Indicazioni di sicurezza per ogni applicazione Indicazioni di sicurezza comuni per la levi- gatura, la smerigliatura con carta abrasi- va, per il lavoro con spazzole metalliche, per la lucidatura la fresatura e la tronca- tura: a) Questo dispositivo elettrico può essere usato come attrezzo per la levigatura, la smerigliatura con carta abrasiva, per lavori con spazzole metalliche, per lucidare, per la fresatura e come mac- china per la troncatura. Seguire tutte le indicazioni di sicurezza, istruzioni, rappresentazioni o dati ricevuti con il dispositivo. La mancata osservanza delle seguenti indicazioni può causare scosse elettri- che, incendio e / o lesioni più gravi. b) Utilizzare esclusivamente accessori destinati e raccomandati dal produt- tore espressamente per questo dispo- sitivo elettrico. Assicurare l‘accessorio al dispositivo elettrico non basta a garantirne un utilizzo in sicurezza. c) Il numero di giri ammesso dell‘utensile deve essere almeno uguale alla velo- cità di rotazione massima riportata sul dispositivo elettrico. L‘accessorio che ruota ad una velocità superiore di quella ammessa è soggetto a rotture e staccarsi dal dispositivo. d) Il diametro esterno e lo spessore dell‘u- tensile devono corrispondere ai dati dimensionali del dispositivo elettrico. Gli utensili mal dimensionati non sono sufficien- temente sicuri e non possono essere controllati. e) Flange e dischi abrasivi o altri acces- sori devo essere adatte al mandrino o alla pinza di serraggio del vostro di- spositivo elettrico. Gli utensili che non si adattano perfettamente al all‘apertura del di- spositivo elettrico, girano in maniera non uni- forme, emettono delle vibrazioni molto forti e possono portare alla perdita del controllo. f) Flange, dischi abrasivi, strumenti da taglio o altri accessori montati su una spina devono essere inseriti completa- mente nella pinza di serraggio o nel Istruzioni di sicurezza generali per utensili elettriciIstruzioni di sicurezza generali per utensili elettrici42 IT/CH Istruzioni di sicurezza generali per utensili elettrici mandrino. La „sporgenza“ o la parte libera del puntale tra i corpi abrasivi e la pinza di serraggio o il mandrino deve essere minima. Se il puntale non é abbastanza teso o se il corpo abrasivo si tro- va a grande distanza, l‘utensile può staccarsi ed essere sparato ad alta velocità. g) Non utilizzare utensili danneggiati. Controllare gli utensili prima di ogni utilizzo, come ad esempio la presenza di rotture o crepe sui dischi, dischi abra- sivi su crepe, usura o grave deteriora- mento o ad esempio che le spazzole metalliche non presentino fili allentati o rotti. In caso di caduta del dispositivo elettrico o del‘utensile, verificare la pre- senza di danni o utilizzare un utensile non danneggiato. Dopo aver control- lato e azionato l‘utensile, mantenere se stessi e le persone che sono nelle vici- nanze al di fuori della portata dell‘uten- sile in azione e lasciare il dispositivo acceso per un minuto alla massima po- tenza. Gli utensili danneggiati si rompono nel- la maggior parte dei casi durante questo test. h) Indossare dispositivi di protezione in- dividuali. Utilizzare ad ogni impiego protezione per il viso completa e pro- tezione per gli occhi o occhiali protetti-

vi. Fin quando è conveniente indossare

un maschera antipolvere, protezioni per le orecchie, guanti protettivi o grem- biuli speciali che proteggono da scheg- ge di smerigliatura e di altri materiali. Gli occhi devono essere protetti da corpi estra- nei presenti nell aria che si sviluppano dopo numerosi utilizzi. La maschera antipolvere o la maschera protettiva per le vie respiratorie quan-

si è esposti a lungo a forti rumori, si potrebbe soffrire di perdita dell‘udito.

i) Fare attenzione che le altre persone

siano a una distanza di sicurezza dal- la zona di lavoro. Ogni persona che entra nella zona di lavoro deve indos- sare i dispositivi di protezione indivi- duali. Dei frammenti di utensili abrasivi rotti o quelli del pezzo da lavorare possono essere scaraventati nei dintorni e causare lesioni an- che al di fuori della zona di lavoro. j) Impugnare il dispositivo dalle impugna- ture isolate quando si eseguono dei lavori, durante i quali l‘utensile può entrare in contatto con cavi nascosti o con il cavo di alimentazione dell‘uten- sile stesso. Il contatto con un cavo elettrico può mettere sotto tensione anche parti metalli- che dell’apparecchio e provocare una scossa elettrica. k) Tenere fermo l‘apparecchio elettrico. Portando il dispositivo alla massima potenza il momento di reazione del motore può portare l‘utensile a storcersi. l) Se possibile utilizzare una morsa per fissare il pezzo da lavorare. Non reg- gere mai il pezzo da lavorare con una mano e il dispositivo elettrico con l‘al- tra durante il suo utilizzo. Durante il fis- saggio di piccoli pezzi da lavorare lasciare le mani libere per un controllo migliore del dispo- sitivo elettrico. Per staccare pezzi da lavorare dalla forma circolare, come perni di legno, barre o cavi, inclinarli per farli rotolare via in modo tale che l‘utensile si blocchi e possa es- sere scagliato su voi. m) Mantenere il cavo di alimentazione lon- tano da utensili ancora in rotazione. Se si dovesse perdere il controllo dell‘apparec- chio, il cavo potrebbe venire tagliato o colpito e le mani o le braccia possono entrare in con- tatto con l‘utensile in rotazione. n) Non lasciare mai il dispositivo elettrico prima che si sia completamente fermato. Vi è il pericolo che l‘utensile ancora in rotazione entri in contatto con la superficie di appoggio, cosa che può far perdere il controllo sul dispo- sitivo elettrico. o) In seguito alla sostituzione utensili o dopo la regolazione del dado di bloc- caggio sul dispositivo, stringere il man- drino o altri elementi di fissaggio. Ele- menti di fissaggio allentati possono spostarsi inavvertitamente e causare la perdita di control- lo del dispositivo; componenti in rotazione non fissati vengono scaraventati violentemente. Istruzioni di sicurezza generali per utensili elettrici43 IT/CH p) Non lasciare il dispositivo elettrico ac-

eso quando lo si trasporta. Gli indumenti indossati possono entrare accidentalmente in contatto con l‘utensile utilizzato ancora in rota- zione e l‘utensile potrebbe ferirvi. q) Pulire regolarmente gli sfiati del dispo- sitivo elettrico. La ventola attira la polvere all‘interno del motore e un accumulo eccessivo di polvere metallica può rappresentare un per- colo elettrico. r) Non utilizzare il dispositivo elettrico nei pressi di materiali infiammabili. Delle sci

tille possono incendiare i suddetti materiali. s) Non utilizzare utensili che richiedono liquidi di raffreddamento. L‘utilizzo di ac- qua o di altri liquidi di raffreddamento possono causare scosse elettriche. Ulteriori indicazioni di sicurez- za per tutte le applicazioni Contraccolpi e rispettive indicazioni di sicurezza Il contraccolpo è una reazione improvvisa conseguen- te alla rottura o al blocco dell‘utensile in rotazione, come un disco abrasivo, un nastro abrasivo, spazzole metalliche, ecc. L‘aggancio o il bloccaggio causano un arresto improvviso dell‘utensile in rotazione. Per- ciò il dispositivo elettrico senza controllo continuerà ad accelerare nella direzione di rotazione opposta dell‘utensile. Se ad es. un disco abrasivo si incastra o si blocca nel pezzo da lavorare, il bordo del disco abrasivo, che è ancora nel pezzo da lavorare, può incastrar- si e quindi portare alla rottura del disco abrasivo o causare un contraccolpo. Il disco abrasivo si può avvicinare o allontanare dall‘utilizzatore a seconda del senso di rotazione del disco al momento in cui si è bloccato. In questa occasione il disco abrasivo può rompersi. Un contraccolpo è la conseguenza di un utilizzo sbagliato o erroneo del dispositivo elettrico. Può essere evitato attuando misure prudenziali come di seguito indicate. a) Mantenere il dispositivo elettrico ben saldo e posizionare il corpo e le braccia in modo da poter assorbire la potenza di eventuali contraccolpi. L‘utilizzatore può controllare la potenza del contraccolpo adot- tando le misure precauzionali adatte. b) Lavorare sempre con prudenza in pre- senza di angoli, spigoli vivi ecc. Evitare che gli utensili si blocchino sulla super- ficie o che si incastrino in essa. L‘utensile in rotazione tende ad incepparsi in corrispond en- za di angoli, di spigoli vivi o se vi rimbalza. Ciò provoca la perdita di controllo o un contrac- colpo. c) Non utilizzare lame seghettate. Alcuni utensili causano spesso un contraccolpo o per- dita del controllo del dispositivo elettrico. d) Introdurre l‘utensile nel materiale sem- pre nella stessa direzione in modo che il bordo lasci il materiale (rispettiva- mente alla stessa direzione in cui viene gettato il truciolo). Mettendo il dispositivo elettrico nella direzione sbagliata si provoca lo scoppio del bordo dell‘utensile dal pezzo da lavorare, portando così il dispositivo a pro- cedere in quella direzione. e) Serrare il pezzo da lavorare durante l‘utilizzo di cacciavite, dischi da taglio, utensili per fresatura ad alta velocità o costituiti da metalli duri. Appena qual- cosa di piccolo si incastra nella scanalatura si aggancia l‘utensile e può provocare un contrac- colpo. Incastrando un disco da taglio si spez- za come al solito. Incastrando un cacciavite, utensili per fresatura ad alta velocità o costituti da metalli duri, l‘utensile impiegato può saltare dalla scanalatura e causare la perdita di con- trollo del dispositivo elettrico. Istruzioni di sicurezza generali per utensili elettriciIstruzioni di sicurezza generali per utensili elettrici44 IT/CH Istruzioni di sicurezza generali per utensili elettrici Avvertenze di sicurezza supple- mentari per la smerigliatura e la smerigliatura / troncatura Indicazioni di sicurezza particolari per la smerigliatura e la smerigliatura / tronca- tura: a) Utilizzare esclusivamente i corpi abra- sivi omologati per il vostro dispositivo elettrico e solo per le modalità d‘impie- go consigliate. Ad esempio: non smerigliare mai con il bordo laterale di un disco da taglio. I dischi da taglio sono adatti per l‘asporto di materiale con il filo del disco. Forti sollecitazioni laterali al corpo abrasivo possono distruggerlo. b) Per stampi conici o diritti Utilizzare so- lamente puntali non danneggiati della giusta altezza e lunghezza, senza taglio posteriore sulla spalla. Puntali adatti ridu- cono le possibilità di rottura. c) Evitare di bloccare la mola o di eserci- tare maggiore pressione. Non realizza- re tagli eccessivamente profondi. Un sovraccarico del disco da taglio ne aumenta il logoramento e la predisposizione a incastrarsi o bloccarsi e quindi la possibilità di un contrac- colpo o rotture del corpo abrasivo. d) Evitare con la mano la zona davanti e dietro al disco da taglio in rotazione. Se la mola di troncatura viene mossa con la mano nel pezzo da lavorare,in caso di un con- traccolpo il dispositivo elettrico e la rispettiva lama rotante possono essere scaraventati di- rettamente su di voi. e) Se il disco da taglio si inceppa o se il lavoro viene interrotto, spegnere il di- spositivo e tenerlo fermo sino a che il disco non si è completamente fermato. Non cercare mai di estrarre il disco da taglio se ancora in movimento, potreb- be seguire un contraccolpo. Individuare ed eliminare la cause di bloccaggio. f) Non riaccendere il dispositivo elettrico sino a che si trova nel pezzo da lavo- rare. Lasciare che la disco da taglio rag- giunga la sua velocità di regime, prima di proseguire con premura il taglio. Al- trimenti il disco può rimanere incastrato, uscire improvvisamente del pezzo da lavorare o cau- sare un contraccolpo. g) Supportare lastre o pezzi da lavorare di grandi dimensioni, al fine di ridurre il rischio di un contraccolpo causato da un disco da taglio incastrato. Dei pezzi da lavorare di grandi dimensioni possono pie- garsi sotto il proprio peso. Il pezzo da lavorare deve essere puntellato su entrambi i lati del di- sco, e precisamente in prossimità del taglio e in corrispondenza del bordo. h) Fare particolarmente attenzione a tagli profondi in pareti esistenti o in altre zone non visibili. Dischi da taglio profondi possono tagliare tubi del gas o acqua, colle- gamenti elettrici o altri oggetti possono causare dei contraccolpi. Ulteriori indicazioni di sicurezza per il lavoro con spazzole metalliche Particolari indicazioni di sicurezza per il lavoro con spazzole metalliche:

Osservare che la spazzola metallica per- de pezzi di filo anche durante il normale utilizzo. Non sollecitare eccessivamente i fili applicando una forza eccessiva. I pezzi di filo scaraventati via possono infilzarsi facilmente in indumenti sottili e / o nella cute. b) Prima dell‘utilizzo lasciare funzionare la spazzola per un minuto alla velocità desiderata. Fare attenzione che duran- te questa frase non vi siano altre perso- ne davanti o in linea con la spazzola. Fili metallici allentati posso volare mentre il di- spositivo é in funzione. c) Allontanare la spazzola metallica da se stessi. Lavorando con queste spazzole pos- sono volare via piccole particelle e minuscoli pezzi di filo metallico che possono penetrare nella pelle. Istruzioni di sicurezza generali per utensili elettrici45 IT/CH Avvertenze di sicurezza specifiche per il trapano / smerigliatrice di precisione Usate il seguente equipaggaimento protettivo durante l’uso: Occhiali prottettivi e guanti. ATTENZIONE! PERICOLO DI LESIONI! L’attrezzo gira ancora dopo lo spegnimento! Evitate ogni contatto con l’attrezzo che ruota a velocità elevata. Bloccare il pezzo da lavorare. A questo scopo utilizzare dispositivi di bloccaggio / una morsa a vite attorno al pez- zo. Esso viene in questo modo trattenuto in modo più sicuro che non con la mano.

NI! In nessun caso appoggiarsi con la mani nei pressi dell’apparecchio, oppure davanti ad esso e alla superficie di lavorazione, dal mo- mento che in caso di scivolamento sussiste il pericolo di lesione.

DELLA LAVORAZIONE! In caso di molatu- ra di metalli, vengono generate scintille. Fare assolutamente attenzione a che nessuna perso- na sia in pericolo e che non si trovino materiali infiammabili nelle vicinanze dell’area di lavoro. PERICOLO CAUSATO DALLA POLVERE! Le polveri nocive / velenose che si formano mettono a repentaglio la salute dell’utente o di persone che si trovano nei suoi pressi. Porti una maschera di protezione contro la polvere! POLVERI VELENOSE! Nella lavorazione di plastica, colori, vernici ecc. faccia attenzione a garantire un’areazione suffi- ciente. E‘ vietato utilizzare l‘apparecchio quale sega o di fare uso di lame per seghe. Non faccia penetrare liquidi contenenti solventi all’interno dei materiali o delle superfici di la- vorazione. Eviti di rettificare colori contenenti piombo o altri materiali pericolosi per la salute. Materiale contenente amianto non può essere lavorato. L’amianto è considerato una sostanza cancerogena. Eviti il contatto con la rettificatrice mentre si trova in funzione. Non lavori materiali umidi o superfici umide. AVVISO! Non sovraccarichi talmente l’appa- recchiatura durante il suo funzionamento da causare l’interruzione del funzionamento!

NI! Faccia fermare l’apparecchiatura quando è spenta, prima di metterla da parte. L’apparecchiatura deve essere sempre pulita, asciutta e priva di olio o grassi di lubrificazione. Senza la sorveglianza o la guida di una perso- na responsabile, questo apparecchio non deve essere utilizzato da bambini né da persone non in possesso della conoscenza e dell’esperienza necessarie per maneggiarlo, o le cui capacità corporali, sensoriali o intellettuali fossero limitate. I bambini devono essere sorvegliati affinché non giochino con l’apparecchio. Avvertenze di sicurezza per lampade a LED

ATTENZIONE! PERICOLO DI LESIONI

PER GLI OCCHI! Non rivolgere mai il raggio luminoso direttamente su persone o animali e non guardare mai direttamente nella lampada a LED. Indicazioni di sicurezza relative alle batterie ATTENZIONE! Non lasciare batterie usate nell‘apparecchio, in quanto queste si corrodono rilasciando sostan- ze chimiche che potrebbero essere nocive per la salute e danneggiare l‘apparecchio stesso. Non lasciare batterie in giro. Queste potrebbe- ro essere ingerite da bambini o animali dome- stici. In caso venissero ingerite, consultare subito un medico. Nel caso di non uso prolungato, estrarre le batterie dall’apparecchio per evitare perdite.. Istruzioni di sicurezza generali per utensili elettriciIstruzioni di sicurezza generali per utensili elettrici46 IT/CH Messa in funzione Batterie scariche o danneggiate possono cau- sare corrosioni in caso di contatto con la pelle. Pertanto indossare sempre i guanti di protezione adatti. Le batterie non devono essere cortocircuitate. Non gettare mai le batterie nel fuoco. Le batterie non devono essere ricaricate. Sussiste il pericolo d‘esplosione! Accessori / utensili originali Utilizzare esclusivamente accessori e apparec- chi supplementari indicati nelle istruzioni per l‘uso oppure il cui attacco sia compatibile con l‘ap- parecchio. Messa in funzione Sostituzione / inserimento attrezzo / pinza di serraggio Spingere il pulsante di blocco del mandrino

e tenerlo premuto. Spingere il dado di fissaggio

fino allo scat- tare del blocco. Svitare il dado di fissaggio

con la chiave combinata

Rimuovere l‘attrezzo impiegato se necessario. Spingere l‘attrezzo desiderato attraverso il dado di fissaggio

, prima di inserirlo nel codolo della pinza di serraggio adatta

Spingere il pulsante di blocco del mandrino

e tenerlo premuto. Inserire la pinza di serraggio

nell‘attac- co filettato e stringere in seguito il dado di fis- saggio

con la chiave combinata

Utilizzare l‘attrezzo con il mandrino di serraggio: Utilizzare la parte con il cacciavite della chiave combinata

per allentare e stringere la vite del mandrino di serraggio. Inserire il mandrino di serraggio come descritto sull‘apparecchio. Allentare con l‘aiuto della chiave combinata

la vite del mandrino di serraggio. Inserire l‘attrezzo desiderato tra le due rosette sulla vite. Stringere con l‘aiuto della chiave combinata

la vite del mandrino di serraggio. Mola Non lavorare piccoli spigoli a mano con la mola

Montaggio dei nastri abrasivi Spingere il nastro abrasivo

dall‘alto sul man- drino di serraggio per nastro abrasivo

Stringere la vite del mandrino di serraggio del na- stro abrasivo

per fissare il nastro abrasivo

Montaggio delle testine lucidanti Avvitare le testine lucidanti

sulla punta del mandrino di bloccaggio per testine lucidanti

Accensione e spegnimento / impo- stazione dell‘intervallo di regime Accendere / impostare l‘intervallo di regime: Posizionare l‘interruttore ON / OFF

su „I“, premendolo prima verso il basso e spingendolo dopo in avanti. Posizionare il regolatore continuo di giri

sulla posizione „0“. Istruzioni di sicurezza generali per utensili elettrici / Messa in funzione47 IT/CH Utilizzo del manico con luce LED Tenere premuto il blocco del mandrino

svitare il dado di fissaggio

in senso antiora- rio dalla filettatura. Rilasciare il blocco del mandrino

Svitare il dado per raccordi

in senso anti- orario. Avvitare il manico con luce LED

in senso orario sulla filettatura. Tenere premuto il blocco del mandrino

avvitare il dado di fissaggio

in senso anti- orario sulla filettatura. Rilasciare il blocco del mandrino

Spostare l‘interruttore ON / OFF della luce a LED

in posizione „I“ per accenderla (vedi fig. C). Spostare l‘interruttore ON / OFF della luce a LED

in posizione „0“ per spegnerla nuova- mente. Procedere al contrario nella successione per rimettere il dado per raccordi

Indicazioni sulla lavorazione del materiale / attrezzi / inter- vallo di regime Utilizzare le punte per fresatrice per la lavora- zione di legno, plastica e Rigips al numero massimo di giri. Determinare l‘intervallo di regime per la lavorazio- ne di zinco, leghe di zinco, alluminio, rame e piom- bo facendo dei tentativi su un pezzo di prova. Lavorare la plastica e materiali con un basso punto di fusione all‘intervallo di regime minimo. Lavorazione del legno ad un numero di giri elevato. Eseguire lavori di pulitura, lucidatura e lustrare ad un intervallo di regime medio. Nota: La punta della fresatrice

non è indicata per il ferro e l‘acciaio. Tali punte per la fresatrice sono disponibili in commercio. Le indicazioni di seguito riportate sono consigli non vincolanti. Testare da soli su lavori concreti quale attrezzo e quale impostazione sono si adattano perfettamente al materiale da lavorare. Impostazione giri: Cifre per rego- lazione del nu- mero di giri

materiale da lavorare

Materiali sintetici e duri con un basso punto di fusione 2–3 Pietra, ceramica

Legno dolce, metallo

Legno duro Max. Acciaio Esempi di utilizzo / scelta dell‘attrezzo adatto: Funzione Accessori Utilizzo Sporgenza (min-max) mm Foratura Trapano

Lavorazione del legno 18-25 per punte piccole la spor- genza è di 10 mm Fresatura Punte per fresa- trice

Molteplici lavori, come ad es. curvare, incavare, modellare, scanalare, creare delle fessure 18–25 Incisioni Punte per inci- sioni

Creazione di marcature, lavoretti (vedi fig. D) 18–25 Messa in funzioneIstruzioni di sicurezza generali per utensili elettrici / Messa in funzione48 IT/CH Messa in funzioneMessa in funzione Funzione Accessori Utilizzo Sporgenza (min-max) mm Lucidare, togliere la ruggine ATTENZIONE! Esercitare una leg- gera pressione con l'attrezzo sulla par- te da lavorare. Spazzola in metallo

Rimozione ruggine 9–15 Testine lucidanti

Lavorazione di diversi metalli e materiali plastici, in particolare metalli preziosi come oro o argento (vedi fig. F) 12–18 Pulitura Spazzole in plastica

ad es. pulire alloggiamenti in plastica diffi- cilmente accessibili o il contorno di una ser- ratura 9–15 Levigare Dischi abrasivi

Lavori di levigatura su pietra e legno, lavori di precisione su materiali duri come la cera- mica o acciaio legato (vedi fig. G) 12–18 Punte abrasive

Separazione Dischi da taglio

Lavorare plastica, metallo e legno 12–18 Osservare che il diametro massimo dei corpi, dei coni e delle punte abrasive complessivo con supporto filettato e il diametro massimo per la carta vetrata non superino rispettivamente i 55 mm e gli 80 mm. Nota: la lunghezza massima consentita per un mandrino di serraggio è di 33 mm. Conservare gli accessori nella confezione ori- ginale o proteggerli comunque da danni. Conservare in luogo asciutto lontano da agenti aggressivi. Consigli e suggerimenti Se si esercita una forte pressione, l‘attrezzo potrebbe rompersi o danneggiare il pezzo da lavorare. Per ottenere risultati ottimali, mantene- re l‘attrezzo con lo stesso numero di giri ed esercitare una pressione ridotta sul pezzo. Tenere saldamente l‘apparecchio con entram- be le mani mentre si taglia. Osservare i dati e le informazioni nella tabella per evitare che l‘estremità del mandrino tocchi il fondo del foro dell‘attrezzo. Albero flessibile Non utilizzare mai il pulsante di blocco del man- drino quando il motore è azionato. L‘apparec- chio o l‘albero flessibile potrebbero danneggiarsi. Svitare il dado di fissaggio

dall‘apparecchio in senso antiorario e conservarlo. Spingere il pulsante di blocco del mandrino

e tenerlo premuto. Svitare il dado di fissaggio

dall‘apparecchio in senso antiorario. Montare l‘albero flessibile sull‘apparecchio, l‘asse interna dell‘albero flessibile

alloggiata insieme con il dado di fissaggio

nella pinza di serraggio

Avvitare prima il dado di fissaggio

e suc- cessivamente stringere il dado a risvolto 14 b dell‘albero flessibile

con la chiave combi- nata

sull‘apparecchio in senso orario.49 IT/CH Inserire ora l‘accessorio desiderato nella pinza di serraggio

dell‘albero flessibile. Spingere fino al bloccaggio del mandrino il manicotto nero all‘albero flessibile. Aprire con la chiave combinata

il supporto della pinza di serraggio

all‘albero flessibile, inserire l‘accessorio e stringere di nuovo il sup- porto per la pinza di serraggio

Asta telescopica per attrezzo multifunzione (fig. J) Avvitare l‘asta telescopica

Nota: a seconda del tipo di fissaggio deside- rato, su una superfice piana o verticale, l‘asta telescopica

può essere avvitata al morsetto in due modi diversi. Fissare il morsetto

al bordo di un banco di lavoro o tavolo di lavoro, spesso almeno 55 mm. L‘asta telescopica

si può regolare in altezza. Svitare il tubo superiore dell‘asta telescopica

girandolo verso sinistra (–). Tirare il tubo fino al raggiungimento dell‘altezza massima e bloc- carlo nuovamente girandolo verso destra (+). Il supporto

è anche esso regolabile in al- tezza, girare la filettatura nera verso sinistra. Dopo aver impostato il supporto all‘altezza giusta, stringere di nuovo la filettatura girando in modo inverso. Fissare l‘apparecchio con l‘archetto in metallo

è rotabile a 360°. Supporto della fresatrice Con l‘aiuto di questo accessorio l‘apparecchio si adatta particolarmente bene a tagli con forme par- ticolari (fori per prese elettriche, ecc.). Inserire la punta per fresatrice

, come descritto nel capitolo „Sostituzione / inserimento attrezzo / pinza di serraggio“. Fare attenzione, il perno della punta deve spor- gere di ca. 13 mm dalla pinza di serraggio. Svitare il dado

a risvolto dall‘apparecchio in senso antiorario e conservarlo. Avvitare il supporto della fresatrice

all‘ap- parecchio. Per impostare la giusta profondità di lavorazione svitare la vite di serraggio

e regolare il pie- dino del supporto della fresatrice sulla misura desiderata. Stringere successivamente la vite di serraggio

ca. 13 mm Sostituzione delle batterie Assicurarsi che la luce a LED sia spenta. Estrar- re le tre viti del coperchio della batteria dal lato posteriore del manico con LED

Rimuovere la batteria consumata con una nuo- va (batteria LR41). Inserendo le batteria fare attenzione a rispettare la polarità corretta. Chiudere nuovamente il vano portabatterie ria- vvitando le tre viti. Messa in funzioneMessa in funzione50 IT/CH Smaltimento / Traduzione dall‘originale dichiarazione di conformità / Produttore Pulizia, manutenzione e conservazione PERICOLO DI LESIONI! Prima di ogni lavoro con l‘apparecchio, spegnerlo e staccare la spina di alimentazione. L’apparecchio deve essere sempre pulito, asciutto e privo di tracce di olio o di grasso. Utilizzare un panno asciutto per pulire la custodia. Se è necessario sostituire il cavo di collegamento, far eseguire il lavoro dal produttore o dal rappresentante del produttore per evitare eventuali danni. Conservare con cura l’attrezzo e tutti i suoi com- ponenti nella valigetta in plastica così che nes sun componente vada perduto. Nota: Potete ordinare i pezzi di ricambio non men- zionati (per es. spazzole di carbone, interruttore) presso il nostro call center.

Garanzia Questo apparecchio è garantito per tre anni a partire dalla data di acquisto. L’apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna. Conservare lo scontrino come prova d’acquisto. In caso di interventi in garanzia, contattare telefonicamente il proprio centro di assistenza. Solo in que- sto modo è possibile garantire una spedi- zione gratuita della merce. La garanzia vale solo per i difetti di materiale o fabbricazione, non per i danni da trasporto, parti soggette a usura o danni a parti fragili come ad es. interruttori o accumulatori. Il prodotto è destina- to esclusivamente all’uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata. Questa garanzia non costituisce alcun limite ai di- ritti legali del consumatore. Il periodo di garanzia non viene prolungato in caso di un intervento in garanzia. Ciò vale anche per le componenti sostituite e riparate. I danni e difetti presenti già all’acquisto devono essere comunicati immediatamente dopo il disimballaggio, e non oltre due giorni dalla data di acquisto. Le riparazioni ef- fettuate dopo la scadenza del periodo di garanzia sono a pagamento.
