MANUALE UTENTE LTF 11S112 L EU HOTPOINT

Precauzioni e consigli L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio. Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Questo apparecchio è progettato per l’uso domestico o per applicazioni simili, ad esempio: - case coloniche; - utilizzo da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale; - bed and breakfast. Disimballare l’apparecchio e controllare che non abbia subìto danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore. Sicurezza generale

• Questo elettrodomestico può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto stretta sorveglianza di una persona responsabile oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti.

• I bambini non devono giocare con l’apparecchio.

• La pulizia e la manutenzione dell’apparecchio deve essere effettuata dall’utilizzatore. Non deve essere effettuata da bambini senza sorveglianza.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per il lavaggio delle stoviglie a uso domestico e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la lavastoviglie a piedi nudi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• È necessario chiudere il rubinetto dell’acqua e staccare la spina dalla presa della corrente alla fine di ogni ciclo e prima di effettuare operazioni di pulizia e manutenzione.

• Il numero massimo di coperti è indicato nella scheda prodotto.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

• Non appoggiarsi o sedersi sulla porta aperta: l’apparecchio potrebbe ribaltarsi.

• La porta non deve essere tenuta nella posizione aperta perchè può rappresentare il pericolo di inciampare.

• Tenere il detersivo e il brillantante fuori dalla portata dei bambini.

• Gli imballaggi non sono giocattoli per bambini.

• I coltelli e gli utensili con bordi affilati devono essere sistemati con le punte/lame rivolte verso il basso nel cestino posate o posti in posizione orizzontale sulle ribaltine o nel vassoio/terzo cesto nei modelli in cui è presente. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a pieno carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (dove disponibile - vedi Programmi)

• Selezionare un programma adatto al tipo di3 stoviglie e al grado di sporco consultando la Tabella dei programmi: - per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua. - se il carico è ridotto attivare l’opzione Mezzo carico (dove disponibile vedi Programmi Speciali ed Opzioni).

• Se il proprio contratto di erogazione dell’energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L’opzione Partenza Ritardata può aiutare a organizzare i lavaggi in tal senso

dove disponibile vedi Programmi Speciali ed Opzioni). never clean or maintain it unless they are given supervision.

Product Data (product fiche) Scheda prodotto Marchio HOTPOINT ARISTON Modello LTF 11S112 Capacità nominale in numero di coperti standard (1)

Classe di efcienza energetica su una scala da A+++ (bassi consumi) a D (alti consumi)

Consumo energetico del ciclo di lavaggio standard in kWh

Consumo di potenza nel modo spento in W

Consumo di potenza nel modo lasciato acceso in W

Consumo di acqua annuo in litri (3)

Classe di efcacia di asciugatura su una scala da G (efcacia minima) ad A (efcacia massima)

Durata del programma per il ciclo di lavaggio standard in minuti

Durata del modo lasciato acceso in minuti

NOTE 1) L’informazione sull’etichetta e sulla scheda fanno riferimento al programma standard di lavaggio, questo programma è adatto per lavare stoviglie che presentano un grado di sporco normale ed è il programma più efciente in termini di consumo combinato di energia ed acqua. Il ciclo standard corrisponde al ciclo ECO. 2) Consumo di energia basato su 280 cicli annui standard con acqua caricata fredda e sui consumi in modo di spento o di lasciato acceso dopo la ne ciclo. Il consumo effettivo dipende da come viene usato l’elettrodomestico.

3) Basato su 280 cicli di lavaggio standard. Il consumo effettivo dipende dalle modalità di utilizzo dell’apparecchio.

Assistenza Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta da soli (vedi Anomalie e Rimedi)

• Riavviare il programma per controllare se l’inconveniente è stato ovviato.• In caso negativo, contattare il Servizio Assistenza Tecnica Autorizzato.Non ricorrere mai a tecnici non autorizzati. Comunicare:
• il tipo di anomalia;• il modello della macchina (Mod.);• il numero di serie (S/N).Queste informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio (vedi Descrizione dell’apparecchio). Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con Centro Assistenza Tecnico autorizzato più vicino al luogo da cui si chiama.È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

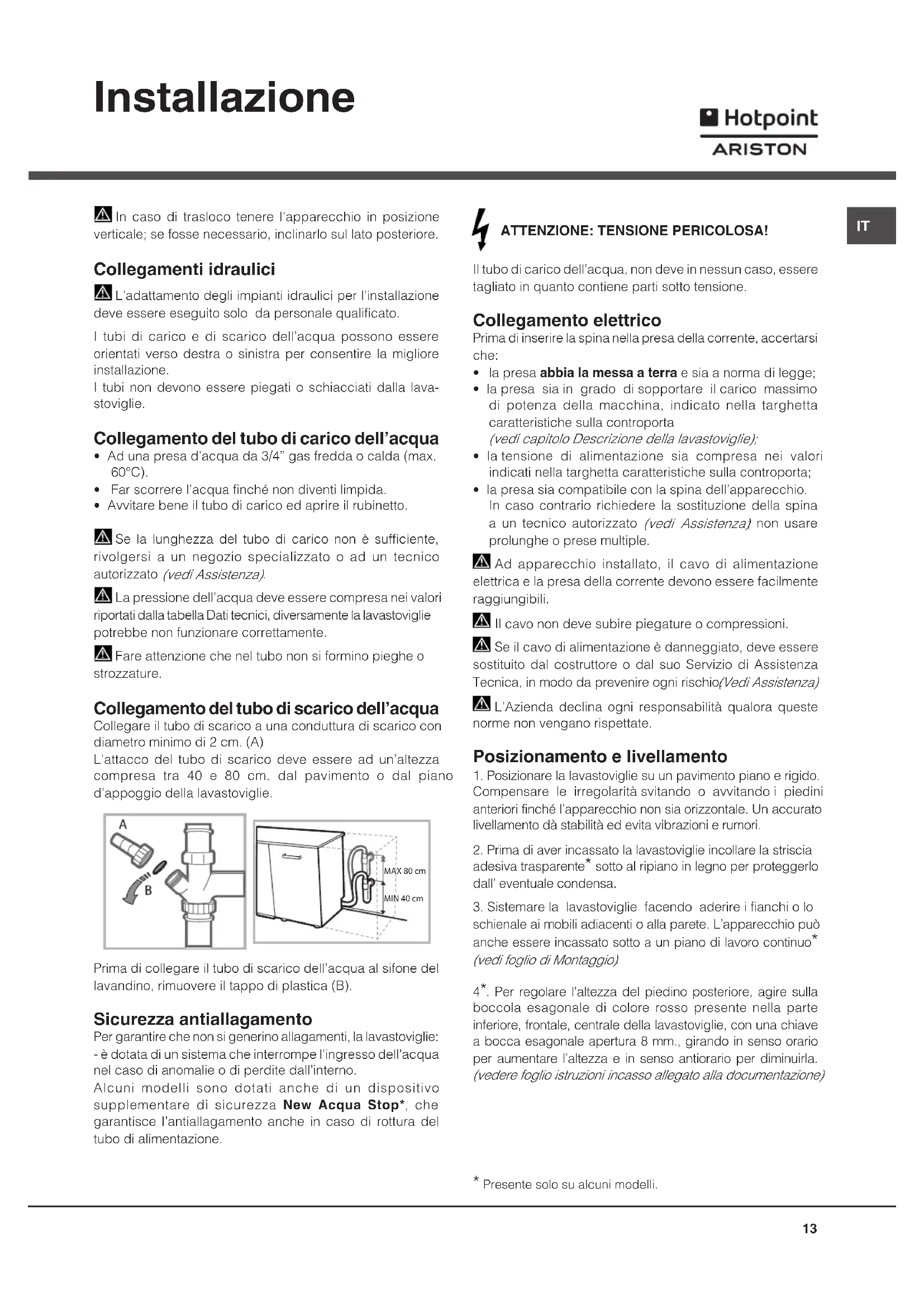

In caso di trasloco tenere l’apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore. Collegamenti idraulici L’adattamento degli impianti idraulici per l’installazione deve essere eseguito solo da personale qualificato.I tubi di carico e di scarico dell’acqua possono essere orientati verso destra o sinistra per consentire la migliore installazione. I tubi non devono essere piegati o schiacciati dalla lava-stoviglie. Collegamento del tubo di carico dell’acqua

• Ad una presa d’acqua da 3/4” gas fredda o calda (max. 60°C).• Far scorrere l’acqua finché non diventi limpida. • Avvitare bene il tubo di carico ed aprire il rubinetto.Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o ad un tecnico autorizzato (vedi Assistenza)

La pressione dell’acqua deve essere compresa nei valori riportati dalla tabella Dati tecnici, diversamente la lavastoviglie potrebbe non funzionare correttamente.Fare attenzione che nel tubo non si formino pieghe o strozzature. Collegamento del tubo di scarico dell’acqua Collegare il tubo di scarico a una conduttura di scarico con diametro minimo di 2 cm. (A)L’attacco del tubo di scarico deve essere ad un’altezza compresa tra 40 e 80 cm. dal pavimento o dal piano d’appoggio della lavastoviglie.Prima di collegare il tubo di scarico dell’acqua al sifone del lavandino, rimuovere il tappo di plastica (B). Sicurezza antiallagamento Per garantire che non si generino allagamenti, la lavastoviglie:- è dotata di un sistema che interrompe l’ingresso dell’acqua nel caso di anomalie o di perdite dall’interno.Alcuni modelli sono dotati anche di un dispositivo supplementare di sicurezza New Acqua Stop*, che garantisce l’antiallagamento anche in caso di rottura del tubo di alimentazione. ATTENZIONE: TENSIONE PERICOLOSA! Il tubo di carico dell’acqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta;• la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza) ; non usare prolunghe o prese multiple.Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili.Il cavo non deve subire piegature o compressioni.Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenire ogni rischio. (Vedi Assistenza) L’Azienda declina ogni responsabilità qualora queste norme non vengano rispettate. Posizionamento e livellamento 1. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedini anteriori finché l’apparecchio non sia orizzontale. Un accurato livellamento dà stabilità ed evita vibrazioni e rumori.2. Prima di aver incassato la lavastoviglie incollare la striscia adesiva trasparente* sotto al ripiano in legno per proteggerlo dall’ eventuale condensa.3. Sistemare la lavastoviglie facendo aderire i fianchi o lo schienale ai mobili adiacenti o alla parete. L’apparecchio può anche essere incassato sotto a un piano di lavoro continuo* (vedi foglio di Montaggio)

4*. Per regolare l’altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale apertura 8 mm., girando in senso orario per aumentare l’altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione) Installazione MIN 40 cmMAX 80 cm

• Presente solo su alcuni modelli.14

Avvertenze per il primo lavaggio Dopo l’installazione, rimuovere i tamponi posizionati sui cesti e gli elastici di trattenimento sul cesto superiore (dove presenti). Impostazioni addolcitore acqua Prima di avviare il primo lavaggio, impostare il livello di durezza dell’acqua di rete. (vedi capitolo Brillantante e sale rigenerante) Il primo caricamento del serbatoio dell’addolcitore deve avve-nire con acqua, poi introdurre circa 1 Kg. di sale; è normale che l’acqua fuoriesca.Far partire un ciclo di lavaggio subito dopo.Usare solo sale specifico per lavastoviglie.Dopo il caricamento la spia MANCANZA SALE* si spegne.Il mancato riempimento del contenitore del sale, può provocare il danneggiamento del dolcificatore dell’acqua e dell’elemento riscaldante.La macchina, è dotata di segnali acustici/toni (secondo il modello d lavastoviglie ) che avvisano dell’avvenuto comando: accensione, fine ciclo ecc.. I simboli/spie/led luminosi presenti sul pannello comandi/display, possono variare di colore, pulsare o essere a luce fissa. (secondo il modello di lavastoviglie)

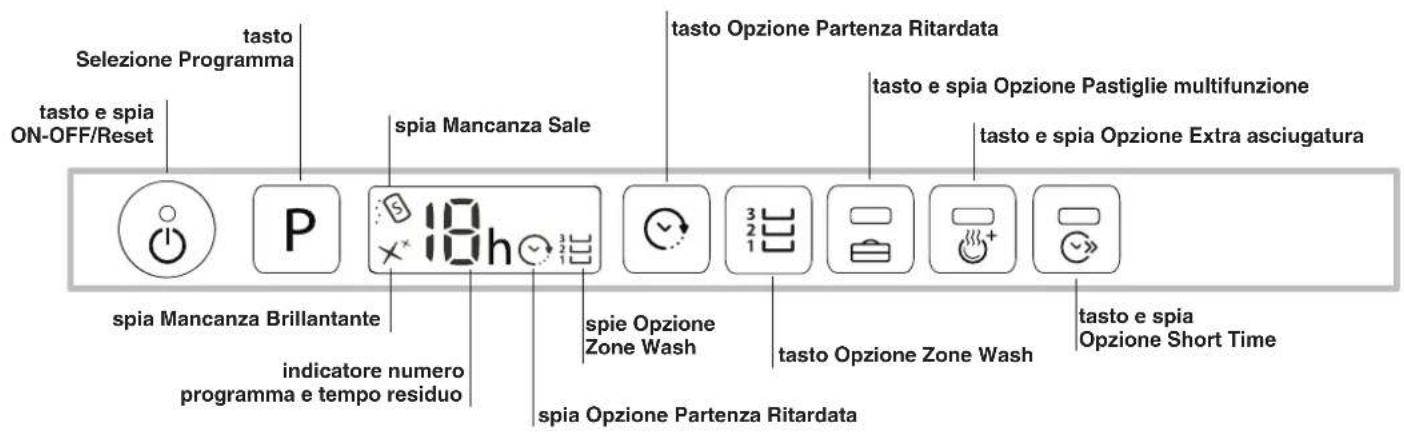

Il display*, visualizza informazioni utili relative al tipo di ciclo impostato, alla fase di lavaggio/asciugatura, al tempo residuo, alla temperatura ecc... ecc... Dati Tecnici DimensioniLarghezza cm. 59,5Altezza cm. 82Profondità cm. 57Capacità 15 coperti standardPressione acqua alimentazione0,05 ÷ 1MPa (0.5 ÷ 10 bar)7,25 – 145 psiTensione di alimentazionevedi targhetta caratteristichePotenza totale assorbita vedi targhetta caratteristicheFusibile vedi targhetta caratteristicheQuesta apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatibilità Elettromagnetica) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)-97/17/EC (Etichettatura)-2012/19/EU (RAEE)

• Presente solo su alcuni modelli.

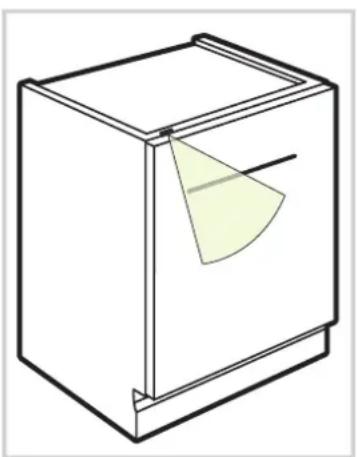

Alcuni modelli di lavastoviglie, sono dotati di un indicatore luminoso verde posizionato nell’interstizio tra la porta ed il top della cucina, che informa sullo stato di avanzamento del pro-gramma in corso. E’ possibile selezionare una delle seguenti modalità di funzionamento:a) Funzione disabilitatab) All’avvio del ciclo la luce si accende per pochi secondi, ri-mane spenta durante il ciclo, lampeggia a fine ciclo (modalità preimpostata)c) La luce rimane accesa durante il ciclo, lampeggia a fine ciclo. Se impostata la partenza ritardata la luce si accende per i primi secondi o per tutta la durata del conto alla rovescia a seconda che sia impostata la modalità b) o la c). La luce si spegne ad ogni apertura della porta.Per selezionare la modalità preferita, accendere la macchina, tenere premuto il tasto P fin quando sul display appare una delle tre lettere, premere il tasto P fino ad arrivare alla lettera (o modalità) desiderata, tenere premuto il tasto P per confer- mare la selezione.IT

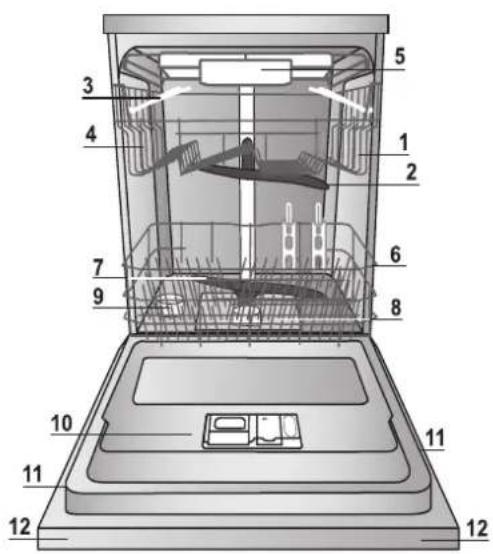

Vista d’insieme Descrizione dell’apparecchio *** Solo sui modelli ad incasso totale

• Presente solo su alcuni modelli. Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. Pannello comandi tastoSelezione Programmatasto e spia Opzione Short Timetasto e spia Opzione Extra asciugaturaspia Mancanza Salespia Mancanza Brillantantetasto e spia Opzione Pastiglie multifunzioneindicatore numero programma e tempo residuotasto Opzione Partenza Ritardata tasto Opzione Zone Washtasto e spia ON-OFF/Resetspie Opzione Zone Washspia Opzione Partenza Ritardata

1. Cestello superiore

2. Irroratore superiore

4. Regolatore altezza cestello

7. Irroratore inferiore

11. Targhetta caratteristiche

Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale.Seguire le indicazioni riportate sulla confezione.Se si usa un prodotto multifunzione, si consiglia comunque di aggiungere il sale, specie se l’acqua è dura o molto dura. (Seguire le indicazioni riportate sulla confezione). Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE* e MANCANZA BRILLANTANTE* rimangano accese. Caricare il sale rigenerante L’utilizzo del sale evita la formazione di CALCARE sulle stoviglie e su componenti funzionali della lavastoviglie. • E’ importante che il serbatoio del sale non sia mai vuoto.• E’ importante effettuare l’impostazione della durezza dell’acqua.Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:• quando sul pannello si accende la spia MANCANZA SALE*;

• quando il galleggiante verde* presente sul tappo sale, non è più visibile. • vedi autonomia in tabella durezza acqua.1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.2. Solo per il primo utilizzo: riempire il serbatoio di acqua fino al bordo.3. Posizionare l’imbuto (vedi figura) e riempire il serbatoio di sale fino al bordo (circa 1 kg); è normale che trabocchi un po’ d’acqua.4. Togliere l’imbuto, eliminare i residui di sale dall’imbocco; sciacquare il tappo sotto l’acqua corrente prima di avvitarlo.E’ consigliabile effettuare questa operazione ad ogni caricamento del sale. Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).Quando è necessario caricare il sale, si consiglia di effettuare l’operazione prima dell’avvio del lavaggio. Impostazione durezza dell’acqua Per ottenere un perfetto funzionamento dell’addolcitore anticalcare, è indispensabile effettuare una regolazione in funzione della durezza dell’acqua dell’appartamento. il dato è reperibile presso l’Ente erogatore acqua potabile. Il valore impostato è pari ad una durezza media. • Accendere la lavastoviglie da tasto ON/OFF • Spegnere da tasto ON/OFF
• Tenere premuto il tasto P 5 secondi, fino a quando si sentirà un beep.• Accendere da tasto ON/OFF • Lampeggia il numero del livello di selezione corrente e la spia sale.
• Premere il tasto P per selezionare il livello di durezza desiderato (vedi tabella durezza).• Spegnere da tasto ON/OFF • Impostazione completata!(°dH = durezza in gradi tedeschi - °fH = durezza in gradi francesi - mmol/l = millimol/litro) Caricare il brillantante Il brillantante facilita l’ASCIUGATURA delle stoviglie. Il serbatoio del brillantante va riempito:• quando sul pannello/display si accende la spia MANCANZA BRILLANTANTE*
• quando l’indicatore ottico* presente sullo sportellino del contenitore “D”, passa da scuro a trasparente.1. Aprire il contenitore “D” premendo e sollevando la linguettasul coperchio;2. Introdurre con precauzione il brillantante fino al riferimento massimo dell’apertura di riempimento evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.3. Chiudere il coperchio fino allo scatto.Non versare MAI il brillantante direttamente all’interno della vasca. Regolare la dose di brillantante Se non si è soddisfatti del risultato dell’asciugatura, è possibile regolare la dose di brillantante.• Accendere la lavastoviglie da tasto ON/OFF • Spegnere da tasto ON/OFF • Premere 3 volte il tasto P si sentirà un beep.• Accendere da tasto ON/OFF • Lampeggia il numero del livello di selezione corrente e la spia brillantante.
• Premere il tasto P per selezionare il livello di quantità di brillantante da erogare.• Spegnere da tasto ON/OFF • Impostazione completata!Il livello di brillantante può essere impostato a ZERO, in tal caso il brillantante non verrà erogato e non verrà accesa la spia di mancanza brillantante in caso di esaurimento dello stesso.Si possono impostare fino ad un max. di 4 livelli in base al modello di lavastoviglie. Il valore impostato è pari ad un livello medio.
• se sulle stoviglie ci sono striature bluastre, impostare verso i numeri bassi (1-2).• se sulle stoviglie ci sono gocce d’acqua o macchie di calcare impostare verso i numeri alti (3-4). Tabella Durezze Acqua Autonomia media contenitore sale con 1 lavaggio al giorno livello °dH °fH mmol/l mesi 1 0 - 6 0 - 10 0 - 1 7 mesi 2 6 - 11 11 - 20 1,1 - 2 5 mesi 3 12 - 17 21 - 30 2,1 - 3 3 mesi 4 17 - 34 31 - 60 3,1 - 6 2 mesi

Da 0°f a 10°f si consiglia di non utilizzare sale. Con imposta- zione 5 la durata può prolungarsi.

• Presente solo su alcuni modelli.IT

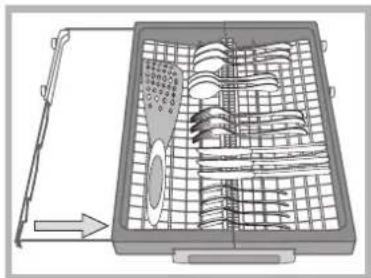

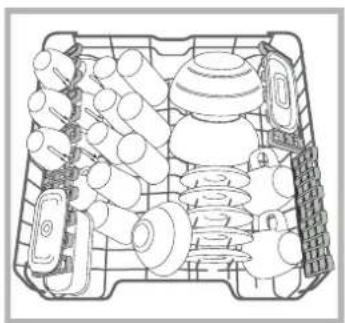

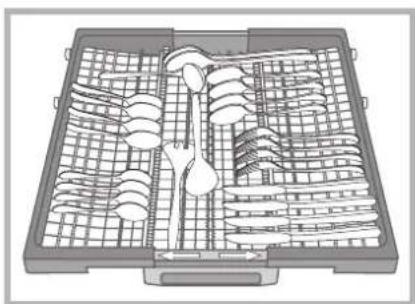

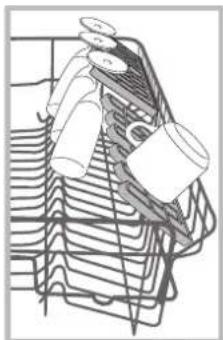

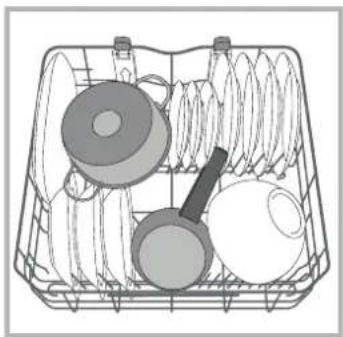

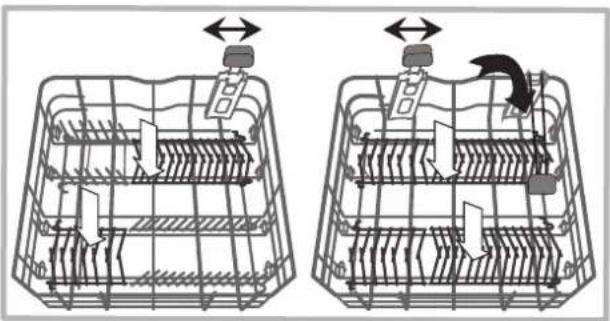

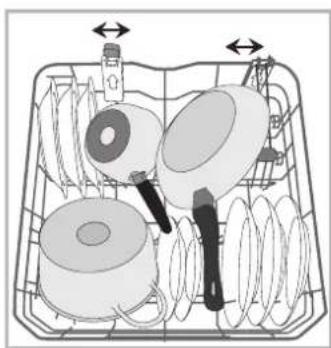

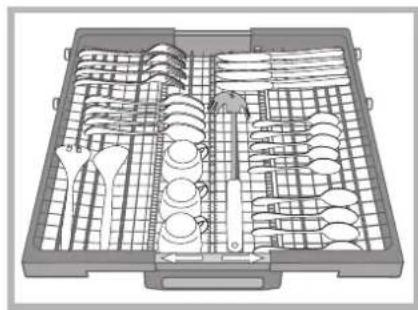

Caricare i cesti Suggerimenti Prima di caricare i cesti, eliminare dalle stoviglie i residui di cibo e vuotare bicchieri e i contenitori dei liquidi rimasti. Non è necessario un risciacquo preventivo sotto acqua corrente.Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino, i contenitori siano disposti con l’apertura rivolta in basso e le parti concave o convesse in posizione obliqua, per permettere all’acqua di raggiungere tutte le superfici e di defluire.Fate attenzione che coperchi, manici, padelle e vassoi non impediscano la rotazione degli irroratori. Disporre gli oggetti piccoli nel cestino delle posate.Le stoviglie in plastica e le padelle in antiaderente, tendono a trattenere maggiormente le gocce d’ acqua e quindi il loro grado di asciugatura risulterà inferiore a quello delle stoviglie in ceramica o acciaio.Gli oggetti leggeri (come i recipienti in plastica) devono essere preferibilmente posizionati sul cesto superiore e disposti in modo da non potersi muovere.Dopo aver caricato, assicurarsi che gli irroratori ruotino liberamente. Cesto inferiore Il cesto inferiore può contenere pentole, coperchi, piatti, insalatiere, posate ecc... Piatti e coperchi grandi vanno sistemati di preferenza ai lati del cesto.E’ consigliabile disporre le stoviglie molto sporche nel cesto inferiore poichè in questo settore i getti d’acqua sono più energici e permettono di ottenere migliori prestazioni di lavaggio.Alcuni modelli, dispongono di Vertical Zone, speciali supporti estraibili*posizionati nella zona posteriore del cesto e che possono essere usati per sostenere padelle o teglie in posizione più verticale, in modo da occupare meno spazio.Per utilizzarli, è sufficiente afferrare la presa colorata tirandola verso l’alto e facendola ruotare in avanti. Tali supporti possono scorrere a destra o sinistra per adattarsi alla grandezza delle stoviglie. Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, gli stessi si possono usare in posizione verticale per lasistemazione dei piatti oppure in posizione orizzontale(abbassati) per poter caricare più agevolmente pentole einsalatiere. Cesto superiore Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini, insalatiere basse. Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, utilizzabili in posizione verticale per sistemare piattini da thè o dessert o abbassati per caricare ciotole e contenitori per alimenti. Ribaltine a posizione variabile* Le ribaltine laterali sono posizionabili su tre altezze differenti per ottimizzare la disposizione delle stoviglie nello spazio del cesto.I calici possono essere posizionati stabilmente sulle ribaltine inserendo lo stelo del bicchiere nelle apposite asole. Per ottimizzare l’asciugatura, posizionare le ribaltine con l’inclinazione maggiore. Per variare l’inclinazione, sollevare la ribaltina, farla scorrere leggermente e posizionarla come desiderata.I calici possono essere posizionati stabilmente sulle ribaltine inserendo lo stelo del bicchiere nelle apposite asole. *Presente solo in alcuni modelli e variabili per numero e posizione.18

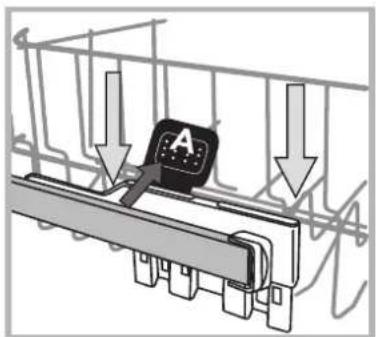

Regolare l’altezza del cesto superiore Per agevolare la sistemazione delle stoviglie, è possibile sistemare il cesto superiore in posizione alta o bassa.E’ preferibile regolare l’altezza del cesto superiore a CESTO VUOTO.Non sollevare o abbassare MAI il cesto su un solo lato.Se il cesto è dotato di Lift-Up* (vedi figura) , sollevare il cesto afferrandolo ai lati e muovere verso l’alto. Per tornare nella posizione bassa, premere le leve (A) ai lati del cesto ed accompagnare la discesa verso il basso. Non è possibile utilizzare il cesto superiore in posizione alta e con le ribaltine chiuse in verticale. Terzo cesto Il terzo cesto è adibito alla disposizione delle posate. Sistemare le posate come mostrato in figura. “I coltelli e gli utensili con bordi affilati devono essere sistemati con le lame rivolte verso il basso.”La disposizione separata delle posate, ne facilita il prelievo dopo il lavaggio e ne migliora le prestazioni di lavaggio e asciugatura.Il cesto superiore è regolabile in altezza a seconda della necessità: in posizione alta quando nel cesto inferiore si vogliono sistemare stoviglie ingombranti; in posizione bassa, in modo da sfruttare gli spazi delle ribaltine o dei reclinabili creando più spazio verso l’alto. Stoviglie non idonee

• Posate e stoviglie di legno.• Bicchieri decorati delicati, stoviglie di artigianato artistico e di antiquariato. Le loro decorazioni non sono resistenti.• Parti in materiale sintetico non resistenti alla temperatura.• Stoviglie di rame e stagno.• Stoviglie sporche di cenere, cera, grasso lubrificante o inchiostro.Le decorazioni su vetro, i pezzi di alluminio e argento durante il lavaggio possono tendere a cambiare colore ed a sbiancarsi. Anche alcuni tipi di vetro (per es. oggetti di cristallo) dopo molti lavaggi possono diventare opachi. Danni al vetro ed alle stoviglie Cause:
• Tipo di vetro e procedimento di produzione del vetro.• Composizione chimica del detersivo.• Temperatura dell’acqua del programma di risciacquo. Consiglio:
• Utilizzare solo bicchieri e porcellana garantiti dal produttore come resistenti al lavaggio in lavastoviglie.• Usare detersivo delicato per stoviglie.• Estrarre bicchieri e posate dalla lavastoviglie al più presto possibile dopo la fine del programma.La geometria del cesto, permette di disporre nella zona centrale anche piccole stoviglie come tazzine da caffè. Il terzo cesto è dotato di due vassoi laterali scorrevoli che permettono un miglior sfruttamento in altezza dello spazio sottostante.
• Presente solo su alcuni modelli.IT

• Presente solo su alcuni modelli. Avviare la lavastoviglie 1. Aprire il rubinetto dell’acqua. 2. Aprire la porta e premere il tasto ON-OFF: le spie ON/OFF, opzioni e il display si illuminano.3. Dosare il detersivo. (vedi a lato).4. Caricare i cesti (vedi Caricare i cesti) 5. Selezionare il programma in base alle stoviglie e al loro grado di sporco (vedi tabella dei programmi) premendo il tasto P.6. Selezionare le opzioni di lavaggio*.7. Avviare chiudendo la porta.8. La fine del programma è segnalata da segnali acustici e lampeggia il numero del programma sul display. Aprire la porta, spegnere l’apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell’acqua e staccare la spina dalla presa di corrente.9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore. - Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzo prolungato, la macchina si spegne automaticamente. PROGRAMMI AUTO*:alcuni modelli di lavastoviglie sono dotati di un particolare sensore che può valutare il grado disporco e impostare il lavaggio più efficiente ed economico.La durata dei programmi Auto potrà variare per l’nterventodel sensore. Se le stoviglie sono poco sporche o sono state sciacquateprecedentemente sotto l’acqua, ridurre sensibilmente la dosedel detersivo. Modificare un programma in corso Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: aprire la porta facendo attenzione alla fuoriuscita di vapore, con una pressione prolungata premere il tasto ON/OFF, la macchina si spegne. Riaccendere la macchina con il tasto ON/OFF e selezionare il nuovo programma e le eventuali opzioni; avviare chiudendo la porta. Aggiungere altre stoviglie Senza spegnere la macchina, aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Chiudere la porta: il ciclo riprende. Interruzioni accidentali Se durante il lavaggio si apre la porta o si verifica un’interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce. Caricare il detersivo Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l’ambiente. A seconda del grado di sporco, il dosaggio può essere adattato al singolo caso con un detersivo in polvere o liquido.Solitamente per uno sporco normale, utilizzare circa 35 gr. (detersivo in polvere), o 35ml (detersivo liquido). Se si impiegano le pastiglie ne basta una.Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l’acqua, ridurre sensibilmente la dose del detersivo. Per un buon risultato di lavaggio osservare anche le istruzioni riportate sulle confezioni del detersivo.In caso di ulteriori domande consigliamo di rivolgersi ai produttori di detersivi.Per aprire il contenitore del detersivo, azionare il dispositivo di apertura “A” Introdurre il detersivo solo nella vaschetta “B” asciutta. La quantità di detersivo adibita al prelavaggio, deve essere posizionata direttamente in vasca.1. Dosare il detersivo consultando la Tabella dei programmi, per introdurne la quantità corretta.Nella vaschetta “B” è presente un livello che indica la quantità massima di detersivo liquido o in polvere inseribile per ogni ciclo. 2. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.3. Chiudere il coperchio del contenitore detersivo spingendolo in alto, fino al corretto innesto del dispositivo di chiusura.Il contenitore detersivo si apre automaticamente in funzione del programma, al momento opportuno.Se vengono utilizzati detersivi combinati, è consigliato utilizzare l’opzione TABS, che adegua il programma di lavaggio, in modo da raggiungere sempre il migliore risultato di lavaggio e di asciugatura possibile.Utilizzare solo detersivo per lavastoviglie.NON UTILIZZARE detersivi per lavaggio a mano.Un utilizzo eccessivo di detersivo può lasciare residui di schiuma a fine ciclo. Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con l’utilizzo combinato di detersivo, brillantante liquido e sale rigenerante.Si consiglia di usare detersivi senza fosfati e senza cloro che sono i più indicati per la tutela dell’ambiente. Detersivo e uso della lavastoviglie20

Programmi Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. I dati dei programmi sono misurati in condizioni di laboratorio secondo Norma europea EN 50242. A seconda delle diverse condizioni di utilizzo, la durata e i dati dei programmi possono variare. Programma Asciugatura Opzioni Durata dei programmi Consumo acqua (l/ciclo) Consumo energia (KWh/ciclo)

2. Auto Intensivo Si

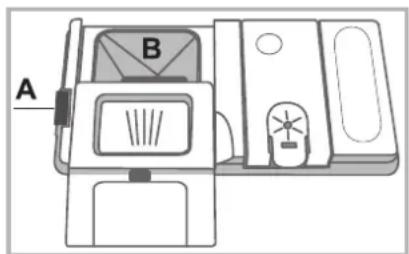

Indicazioni per la scelta dei programmi e dosaggio del detersivo 1. Il ciclo di lavaggio ECO è il programma standard a cui si riferiscono i dati dell’etichetta energetica; questo ciclo è adatto a lavare stoviglie normalmente sporche ed è il programma più efficiente in termini di consumo energetico e di acqua per questo tipo di stoviglie. 32 gr/ml + 6 gr/ml** – 1 Tab (**Quatità di detersivo del prelavaggio)

2. Stoviglie e pentole molto sporche (non usare per pezzi delicati). 38 gr/ml – 1 Tab

3. Stoviglie e pentole normalmente sporche. 32 gr/ml + 6 gr/ml** – 1 Tab

4. Sporco quotidiano in quantità limitata. (Ideale per 4 coperti) 25 gr/ml – 1 Tab

5. Lavaggio differenziato sui tre cesti: normale sul cesto superiore e terzo cesto per posate e bicchieri, energico per pentole sul cesto inferiore. 38 gr/ml – 1 Tab

6. Ciclo per stoviglie delicate, più sensibili alle alte temperature. 35 gr/ml – 1 Tab

7. Ciclo veloce da utilizzare per stoviglie poco sporche. (ideale per 2 coperti) 25 gr/ml – 1 Tab

8. Garantisce ottime prestazioni. Adatto all’utilizzo notturno. 38 gr/ml – 1 Tab

9. Lavaggio preliminare in attesa di completare il carico al pasto successivo. No detersivo

10. Ciclo igienizzante ad elevate temperature. Ideale per lavare stoviglie e biberon. 30 gr/ml – 1 Tab

11. Ciclo di pulizia per la lavastoviglie da utilizzare a VUOTO e con detergenti specifici.

Consumi di stand-by: Consumo di left-on mode: 5 W - consumo di off mode: 0,5 W.IT

Pastiglie Multifunzione Con questa opzione viene ottimizzato il risultato di lavaggio ed asciugatura.Quando si usano le pastiglie multifunzione premere il tasto PASTIGLIE MULTIFUNZIONE, la spia si illumina. L’opzione “Pastiglie Multifunzione”, comporta l’allungamento del programma. L’utilizzo delle pastiglie è consigliato solo dove è presente l’opzione PASTIGLIE MULTIFUNZIONE. Questa opzione è sconsigliata con i programmi che non prevedono l’uso delle pastiglie multifunzione.

• Presente solo su alcuni modelli. Extra Asciugatura Per migliorare l’asciugatura delle stoviglie, premere il tasto EXTRA ASCIUGATURA la spia si illumina, un’ ulteriore pressione deseleziona l’opzione. Una temperatura più alta durante il risciacquo finale e una fase di asciugatura prolungata, permettono di migliorare l’asciugatura. L’ opzione EXTRA ASCIUGATURA, comporta l’allungamento del programma. Opzioni di lavaggio Se un’opzione non è compatibile con il programma selezionato, (vedi tabella programmi) il led relativo lampeggia velocemente 3 volte e si sentono dei segnali acustici. Partenza ritardata È possibile posticipare da 1 a 12 ore l’avvio del programma:1. Premere il tasto PARTENZA RITARDATA: il display visualizza il relativo simbolo; a ogni succesiva pressione viene incrementato il tempo (1h, 2h, ecc. fino ad un max. di 12h) dalla partenza del programma selezionato.2. Selezionare il programma e chiudere la porta: inizia il conto alla rovescia;3. A tempo scaduto, la spia si spegne e il programma si avvia.Per modificare il ritardo e selezionare un tempo inferiore premere il tasto PARTENZA RITARDATA. Per annullarlo premere il tasto in successione finché non si spegne la spia del ritardo selezionato. Il programma si avvia alla chiusura della porta. Programmi speciali ed Opzioni Opzione Short Time Questa opzione, permette di ridurre la durata dei principali programmi mantenendo le stesse performance di lavaggio ed asciugatura. Dopo aver selezionato il programma, premere il tasto Short Time. Per deselezionare l’opzione, ripremere lo stesso tasto. Zone Wash Questa opzione permette di effettuare il lavaggio solo sul cesto selezionato. Selezionare il programma, premere il tasto ZONE WASH in successione: il cesto selezionato si illumina e il lavaggio si attiva solo sul cesto selezionato; un ulteriore pressione del tasto deseleziona l’opzione. L’opzione è disponibile con i programmi: Intensivo, Normale e Fast. Selezionando l’opzione e il programma Intensivo, si attiva il lavaggio ULTRAINTENSIVE ZONE. Questo lavaggio è ideale per il carico misto più sporco come ad es. pentole e tegami, piatti incrostati o stoviglie difficili da lavare (grattugia, passaverdura, posate molto sporche). La pressione di spruzzo viene rafforzata, la temperatura di lavaggio aumentata garantendo un lavaggio ottimale sullo sporco ostinato. Selezionando l’opzione e il programma Normale, si attiva il lavaggio SAVING ZONE. Con questa funzione si può ridurre il consumo di acqua ed energia. Con questa funzione si può ridurre il consumo di energia. Il ciclo potrebbe subire variazioni di durata. Ricordarsi di caricare le stoviglie solo sul cesto selezionato. Note: le migliori prestazioni dei programmi “Fast e Express 30’”, si ottengono preferibilmente rispettando il numero di coperti specificati.Per consumare di meno usa la lavastoviglie a pieno carico.Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo: ASSISTENZA_EN_LVS@indesitcompany.com22

Manutenzione e cura Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio per eliminare il pericolo di perdite.

• Staccare la spina dalla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione. Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.

• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto. Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.

• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore. Pulire gli irroratori Può succedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce l’acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico. I due irroratori, sono entrambi smontabili. Per smontare l’irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L’irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso l’alto. L’irroratore inferiore si smonta facendo pressione sulle linguette poste ai lati e tirandolo verso l’alto. Pulizia del filtro entrata acqua

Se i tubi dell’acqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare l’allacciamento, far scorrere l’acqua fino a che diventi limpida e sia priva di impurità. Senza questa precauzione, c’è il rischio che il punto dove entra l’acqua si intasi, danneggiando la lavastoviglie. Periodicamente, pulire il filtro entrata acqua posizionato all’uscita del rubinetto. - Chiudere il rubinetto dellacqua. - Svitare l’estremità del tubo di carico acqua, togliere il filtro e pulirlo delicatamente sotto un getto di acqua corrente. - Inserire nuovamente il filtro e avvitare il tubo. Pulire i filtri Il gruppo filtrante è formato da tre filtri che puliscono l’acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli. Pulire i filtri con regolarità. La lavastoviglie non deve essere usata senza filtri o con filtro sganciato.

• Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate:

1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo

2. Estrarre il bicchiere filtro B facendo una leggera pressione

sulle alette laterali (Fig. 2);

3. Sfilare il piatto filtro inox A. (fig. 3).

4. Ispezionare il pozzetto ed eliminare eventuali residui di

cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4). Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie. Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell’acqua.

• Lasciare socchiusa la porta.

• Al rientro, fare un lavaggio a vuoto.

• Presente solo su alcuni modelli.IT

Anomalie e rimedi Qualora l’apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi all’Assistenza. Anomalie: Possibili cause / Soluzione: La lavastoviglie non parte o non risponde ai comandi• Spegnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma. • La spina non è ben inserita nella presa di corrente.• La porta della lavastoviglie non è ben chiusa. La porta non si chiude • La serratura è scattata; spingere energicamente la porta fino a sentire il “clack”.La lavastoviglie non scarica acqua.• Il programma non è ancora terminato.• Il tubo di scarico dell’acqua è piegato (vedi Installazione).• Lo scarico del lavello è ostruito.• Il filtro è intasato da residui di cibo.La lavastoviglie fa rumore. • Le stoviglie sbattono tra loro o contro gli irroratori.• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.• Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell’acqua (vedi Brillantante e sale).• Il tappo del serbatoio del sale non è chiuso bene.• Il brillantante è esaurito o il dosaggio è insufficiente.Su stoviglie e bicchieri ci sono striature o sfumature bluastre.• Il dosaggio del brillantante è eccessivo.Le stoviglie sono poco asciutte.• È stato selezionato un programma senza asciugatura.• Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brillantante e sale).• La regolazione del brillantante non è adeguata. • Le stoviglie sono in materiale antiaderente o in plastica.Le stoviglie non sono pulite. • I cestelli sono troppo carichi (vedi Caricare i cestelli).• Le stoviglie non sono sistemate bene.• Gli irroratori non sono liberi di ruotare.• Il programma di lavaggio è troppo blando (vedi Programmi).• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). • Il tappo del brillantante non è stato chiuso correttamente. • Il filtro è sporco o intasato (vedi Manutenzione e cura).• Manca il sale rigenerante (vedi Brillantante e sale).La lavastoviglie non carica acqua – Allarme rubinetto chiuso.(si sentono dei segnali acustici e il display visualizza H per alcuni minuti)(lampeggia la spia ON/OFF e il display visualizza il numero 6).• Manca l’acqua nella rete idrica.• Il tubo di carico dell’acqua è piegato (vedi Installazione).• Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti.• L’apparecchio si è bloccato perché non si è intervenuti al segnale acustico. Spegnere la macchina con il tasto ON/OFF, aprire il rubinetto e dopo alcuni secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare.
