MANUALE UTENTE AWG 912 SPRO WHIRLPOOL

GRAZIE PER AVERE ACQUISTATO UN PRODOTTO WHIRLPOOL. Per ricevere un'assistenza più completa, registrare l'apparecchio su www.whirlpool.eu/register Indice Istruzioni per la sicurezza

Istruzioni per l'uso

Prima di utilizzare la lavatrice, leggere attentamente le Istruzioni per l'uso.Conservare le presenti istruzioni per eventuali future consultazioni.LA SICUREZZA DELLE PERSONE È MOLTO IMPORTANTE.Questo manuale e la lavatrice stessa sono corredati da importanti avvertenze di sicurezza, da leggere e osservare sempre.Questo è il simbolo che segnala un'avvertenza importante per la sicurezza.Questo simbolo avverte di rischi potenziali per la sicurezza tali da poter causare la morte o lesioni all'utilizzatore e ad altre persone.Tutti i messaggi relativi alla sicurezza sono preceduti dal simbolo corrispondente o dalle indicazioni PERICOLO o AVVERTENZA. Signicato dei termini: PERICOLO Indica una situazione pericolosa che, se non evitata, causerà lesioni gravi. AVVERTENZA Indica una situazione pericolosa che, se non evitata, può provocare lesioni gravi.Tutti i messaggi relativi alla sicurezza specicano il potenziale pericolo esistente ed indicano come ridurre il rischio di lesioni, danni e scosse elettriche conseguenti ad un uso non corretto della lavatrice. Attenersi scrupolosamente alle seguenti istruzioni.La mancata osservanza delle seguenti istruzioni può creare situazioni di pericolo. Il produttore declina ogni responsabilità per lesioni a persone o animali o danni alla proprietà dovuti al mancato rispetto delle precauzioni e dei suggerimenti sopra elencati.Tenere lontani i bambini di età inferiore agli 8 anni, a meno che non siano costantemente sorvegliati.L'uso di questa lavatrice da parte di bambini di età superiore agli 8 anni, di persone con ridotte capacità siche, sensoriali o mentali o di persone sprovviste di esperienza e conoscenze adeguate è consentito solo con un'adeguata sorveglianza, o se tali persone siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi. Vietare ai bambini di giocare con la lavatrice. Le operazioni di pulizia e manutenzione non devono essere eettuate da bambini senza la supervisione di un adulto.Rimuovere i bulloni di sicurezza.La lavatrice è dotata di bulloni di sicurezza al ne di evitare danni durante il trasporto. Prima della messa in funzione della lavatrice, è assolutamente necessario togliere i bulloni di sicurezza utilizzati per il trasporto.Dopo la rimozione dei bulloni, coprire le aperture con i 4 tappi di plastica forniti in dotazione.Non forzare l'oblò e non utilizzarlo come gradino.USO PREVISTO DEL PRODOTTOIl fabbricante declina qualsiasi responsabilità che derivi da usi impropri o da errate impostazioni dei comandi.ATTENZIONE: La lavatrice non è destinata ad essere messa in funzione mediante un temporizzatore esterno o un sistema di controllo remoto separato.Non utilizzare la lavatrice all'aperto.Non riporre sostanze esplosive o inammabili, ad esempio bombolette spray, e non conservare o utilizzare benzina o altri materiali inammabili all'interno o in prossimità della lavatrice: se la lavatrice dovesse entrare in funzione inavvertitamente, potrebbe incendiarsi.La lavatrice può essere utilizzata in aree pubbliche.Istruzioni per la sicurezza92 Collegare il tubo di carico dell’acqua conformemente alle norme in vigore. Per i modelli con alimentazione soltanto ad acqua fredda: non collegare alla tubazione dell'acqua calda. Per i modelli con alimentazione ad acqua calda: la temperatura di ingresso dell'acqua calda non deve superare i 60°C. Vericare che i fori di ventilazione situati nello zoccolo della lavatrice (se presenti) non siano ostruiti da tappeti o altri materiali. La pressione di carico dell'acqua deve essere di 0,1-1 MPa. Prima di installare un'asciugatrice sopra la lavatrice, contattare il Servizio Assistenza e vericare che ciò sia possibile. Il posizionamento di un'asciugatrice sopra la lavatrice deve essere obbligatoriamente eseguito tramite un apposito kit di sovrapposizione disponibile presso il Servizio Assistenza o i rivenditori autorizzati. AVVERTENZE ELETTRICHE Assicurarsi che la tensione elettrica indicata sulla targhetta matricola dell'apparecchio corrisponda a quella della propria abitazione. Anché l'installazione sia conforme alle norme di sicurezza vigenti, occorre un interruttore onnipolare avente una distanza minima di 3 mm tra i contatti. La messa a terra della lavatrice è Questo apparecchio è destinato esclusivamente al lavaggio di carichi di biancheria lavabili in lavatrice. INSTALLAZIONE L'installazione e le riparazioni devono essere eseguite da un tecnico specializzato, in conformità alle istruzioni del produttore e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare né sostituire alcuna parte della lavatrice, salvo quando specicato nel manuale d'uso. Ai bambini non è consentito eettuare operazioni d'installazione. Tenere lontani i bambini durante l'installazione della lavatrice. Tenere il materiale di imballaggio (sacchetti di plastica, parti in polistirene, ecc.) fuori dalla portata dei bambini sia durante che dopo l'installazione. Utilizzare guanti protettivi durante le operazioni di disimballaggio e installazione. Dopo aver disimballato la lavatrice, assicurarsi che non sia stata danneggiata durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza più vicino. La movimentazione e l'installazione della lavatrice devono essere eettuate da due o più persone. Tenere lontani i bambini durante l'installazione della lavatrice. La lavatrice deve essere posizionata in modo tale che il collegamento elettrico rimanga sempre visibile e accessibile. La lavatrice deve essere scollegata dalla rete elettrica prima di eettuare qualunque intervento d'installazione. Durante l'installazione, assicurarsi che la lavatrice non danneggi il cavo di alimentazione. Attivare la lavatrice soltanto una volta ultimata la procedura d'installazione. Dopo l'installazione dell'apparecchio, attendere qualche ora prima di avviarlo in modo che si adatti alle condizioni del locale. Non installare la lavatrice in un locale esposto a condizioni estreme, come areazione inadeguata, temperature inferiori a 5°C o superiori a 35°C. Durante l'installazione della lavatrice, controllare che tutti e quattro i piedini siano bene in appoggio e stabili sul pavimento, se necessario regolarli, e controllare che la posizione della lavatrice sia perfettamente in piano usando una livella a bolla d'aria. In caso di installazione su pavimenti in legno o galleggianti, posizionare la lavatrice su un pannello di compensato ssato al pavimento, di almeno 60 x 60 cm e con spessore minimo di 3 cm. Utilizzare solo tubi essibili nuovi per collegare la lavatrice alla rete idrica. I tubi usati non devono essere riutilizzati e devono essere smaltiti. Non spostare la lavatrice tenendola per il piano superiore.93

utilizzare anche un terzo tipo di spina e una presa a 2 spinotti con conduttore di terra laterale. Presa/Spina (valido per entrambi i paesi) Se la spina in dotazione non è adatta alla propria presa, contattare il Servizio Assistenza per ulteriori istruzioni. Non sostituire la spina da soli. Questa operazione deve essere eseguita da un tecnico qualicato in conformità alle istruzioni del produttore e alle normative vigenti in materia di sicurezza. USO CORRETTO Al termine dell'installazione, rimuovere i bulloni di trasporto dalla lavatrice prima di utilizzarla. Non superare il carico massimo consentito. Il carico massimo consentito è indicato nella tabella dei programmi. Chiudere il rubinetto dell'acqua quando la lavatrice non è in uso. Se la lavatrice appare danneggiata, contattare il responsabile e, se necessario, il Servizio Assistenza.

PULIZIA E MANUTENZIONE

Prima di eettuare qualunque intervento di pulizia o manutenzione, la lavatrice deve essere scollegata dalla rete elettrica. Deve essere sempre possibile controllare il distacco dalla rete elettrica da ogni lato della lavatrice. Fare attenzione a non inserire accidentalmente obbligatoria per legge. Se la spina fornita in dotazione non è adatta alla propria presa, rivolgersi a un tecnico qualicato. Non utilizzare cavi di prolunga, prese multiple o adattatori. Non collegare la lavatrice a una presa azionabile con telecomando. Non tirare il cavo di alimentazione. Se il cavo di alimentazione è danneggiato, sostituirlo con uno equivalente. Il cavo di alimentazione deve essere sostituito da un tecnico qualicato in conformità alle istruzioni del produttore e alle normative vigenti in materia di sicurezza. Contattare un Servizio Assistenza autorizzato. Non accendere la lavatrice se il cavo di alimentazione o la spina sono danneggiati, se la lavatrice non funziona correttamente o se è caduta ed è stata danneggiata. Non immergere il cavo di alimentazione o la spina nell'acqua. Tenere il cavo di alimentazione lontano dalle superci calde. Al termine dell'installazione, i componenti elettrici non dovranno più essere accessibili all'utilizzatore. Non toccare la lavatrice con parti del corpo bagnate e non utilizzarla a piedi scalzi. COLLEGAMENTO ELETTRICO -

SOLO PER REGNO UNITO E

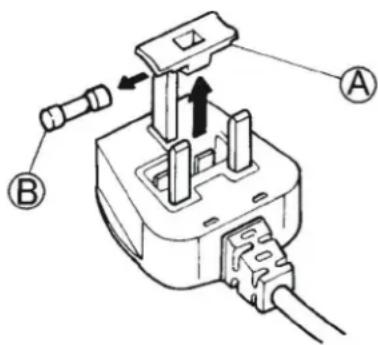

IRLANDA Sostituzione dei fusibili Se il cavo di alimentazione della lavatrice è dotato di una spina con fusibile BS 1363A 13 amp, per sostituire il fusibile sceglierne uno di tipo BS 1362 a norma A.S.T.A e procedere come segue:

1. Togliere la copertura del

fusibile (A) e il fusibile (B).

2. Inserire il fusibile sostitutivo da

13A nella copertura.

3. Inserire entrambi nella spina.

Importante: Dopo la sostituzione del fusibile occorre riposizionare la copertura; in caso di smarrimento, la spina non può più essere utilizzata e deve essere sostituita. La posizione corretta viene indicata dall'inserto colorato o dalla scritta indicante i colori alla base della presa. Le coperture di ricambio per i fusibili si possono reperire presso i negozi di ricambi elettrici. Solo per la Repubblica d'Irlanda In generale, valgono le informazioni fornite per la Gran Bretagna, ma è possibile94 modo che i bambini non possano accedere facilmente all'interno dell'apparecchio e rimanervi intrappolati. La lavatrice è fabbricata con materiali riciclabili o riutilizzabili. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ucio locale competente, il servizio di raccolta dei riuti domestici o il negozio presso il quale la lavatrice è stata acquistata. Questa lavatrice è contrassegnata in conformità alla Direttiva Europea 2012/19/

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio: Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali. SMALTIMENTO DEGLI ELETTRODOMESTICI Al momento della rottamazione, rendere la lavatrice inservibile tagliando il cavo di alimentazione e rimuovere le porte e i ripiani (se presenti) in UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE). Assicurando il corretto smaltimento del prodotto si contribuisce ad evitare i potenziali eetti negativi sull'ambiente e sulla salute umana. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come riuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. l'alimentazione elettrica della lavatrice durante gli interventi di manutenzione. Per le operazioni di pulizia o manutenzione, deve essere sempre possibile controllare il distacco dalla rete elettrica da ogni lato della lavatrice. Non usare in nessun caso pulitrici a getto di vapore. Non utilizzare liquidi inammabili per pulire la lavatrice. Non utilizzare detergenti per vetri o multiuso, polveri abrasive o materiali simili per pulire la lavatrice, in particolare il pannello comandi. Per le riparazioni, si raccomanda di usare solo ricambi originali. Gli interventi di riparazione devono essere eseguiti dal Servizio Assistenza autorizzato. Rispettare gli intervalli di pulizia indicati nella sezione PULIZIA E MANUTENZIONE delle Istruzioni per l'uso.95

DICHIARAZIONE DI CONFORMITÀ Questa lavatrice è stata progettata, realizzata e distribuita in conformità ai requisiti di sicurezza delle direttive europee:

• 2006/95/CE Direttiva Bassa Tensione

• 2004/108/CE Direttiva Compatibilità Elettromagnetica.

• Il livello di emissioni acustiche della lavatrice è inferiore a 70dB(A). BAUKNECHT HAUSGERÄTE GmbH, D-73614 Schorndorf in rappresentanza di WHIRLPOOL EUROPE S.r.l. I-21025 COMERIO dichiara sotto la propria esclusiva responsabilità che il prodotto lavatrice WHIRLPOOL AWG812/PRO AWG912/PRO Codice 12NC: 8592 122 01010 8592 123 01010 Tipo di omologazione: D 430 P D 430 P a cui si riferisce la presente dichiarazione è conforme alle seguenti norme o ad altri documenti normativi EN 60335-1:2012+A11:2014+AC:2014 EN 50571:2013 EN 61770:2009 EN 62233:2002+Ber.1:2008

EN ISO 12100:2010 EN 55014-1: 2006+A1:2009+A2:2011 (metodo di prova > 30 MHz: potenza di disturbo) EN 55014-2: 1997+A1:2001+A2:2008 EN 61000-3-2: 2006 + A1:2009 + A2:2009 EN 61000-3-3: 2008 in linea con le disposizioni delle direttive europee: 2006/42/CE Direttiva macchine 2006/95/CE Direttiva bassa tensione valida no al 19 aprile 2016 2014/35/CE Direttiva bassa tensione valida dal 20 aprile 2016 2004/108/CE Direttiva compatibilità elettromagnetica valida no al 19 aprile 2016 2014/30/CE Direttiva compatibilità elettromagnetica valida dal 20 aprile 2016 2011/65/UE Direttiva RoHS Schorndorf, 11.11.2015 Stephen M. Groppel Global Director, HA Platform Fabric Care Karl-Dieter Klingenstein Product Approval GPO, Schorndorf Nome e rma della persona autorizzata Anno di marcatura CE: 201596 DESCRIZIONE DEL PRODOTTO APPARECCHIO

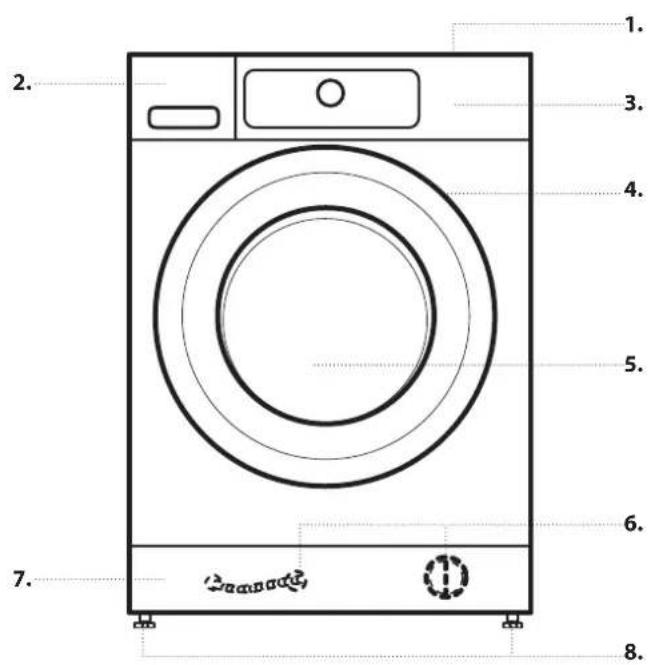

6. Filtro dell'acqua / Tubo di scarico di emergenza

(se disponibile) - dietro lo zoccolo -

7. Zoccolo (amovibile)

8. Piedini regolabili (4)

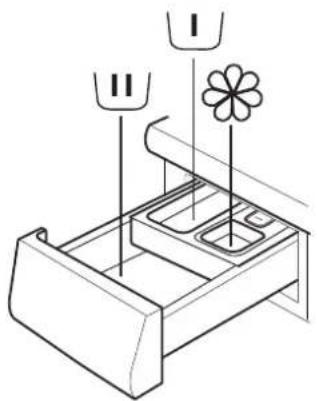

1. Scomparto lavaggio principale

• Detersivo per il lavaggio principale

• Detersivo per il prelavaggio

• Amido liquido Versare l'ammorbidente o la soluzione inamidante senza superare il livello “MAX”.

(premere per rimuovere la vaschetta del detersivo per la pulizia) Istruzioni per l'uso

5. Tasto EcoDose (se premuto a lungo:

Impostazioni EcoDose)

6. Manopola (ruotare per selezionare / premere

7. Tasto Avvio ritardato

8. Tasto Temperatura

9. Selettore velocità di centrifuga

10. Tasto Opzioni (se premuto a lungo: Blocco tasti)

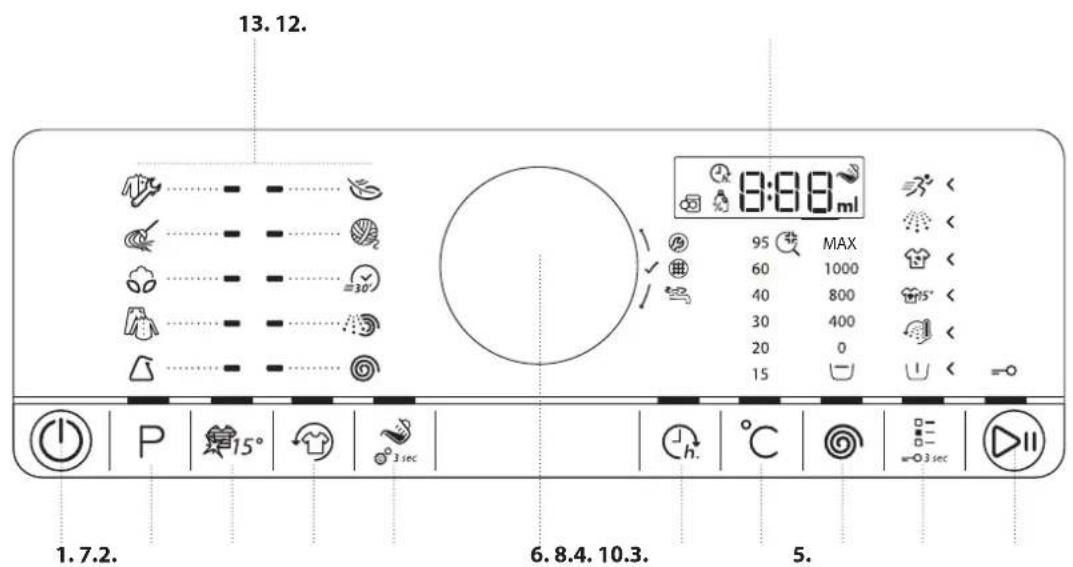

PANNELLO COMANDI detersivi raCComandati per i diversi tipi di bianCheria Capi bianchi resistenti (freddo-95°C) Detersivi ad azione intensa Capi bianchi delicati (freddo-40°C) Detersivi delicati contenenti agenti sbiancanti e/o azzurranti ottici Capi di colori chiari/pastello (freddo-60°C) Detersivi contenenti agenti sbiancanti e/o azzurranti ottici Colori vivi (freddo-60°C) Detersivi per capi colorati senza sbiancanti/azzurranti ottici Capi neri/scuri (freddo-60°C) Detersivi speciali per capi neri/scuri MAX

DELL'ACQUA ALLACCIAMENTO DELL'ACQUA ACQUA DI MANDATA Fredda RUBINETTO DELL'ACQUA Attacco lettato per tubo essibile da 3/4

• Durante la selezione del programma, la luce si accende per facilitare il carico della biancheria

• Dopo l'avvio del programma, la luce si accende e si spegne per indicare che è in corso il rilevamento del carico.

• Alla ne del programma, quando si apre lo sportello, la luce si accende per facilitare l'estrazione della biancheria, quindi si spegne per ridurre il consumo di energia; è possibile riaccenderla toccando un tasto qualsiasi. Presso il Servizio Assistenza sono disponibili i seguenti accessori per la lavatrice (e l'eventuale asciugatrice)

KIT PER MONTAGGIO A COLONNA

Consente di ssare un'asciugatrice sopra la lavatrice per ottimizzare lo spazio e facilitare le operazioni di carico e scarico dell'asciugatrice. Per chiudere lo sportello, spingere la maniglia no allo scatto.100 COME USARE L'APPARECCHIO PRIMO UTILIZZO Collegando la lavatrice alla rete elettrica, l'apparecchio si accende automaticamente. Per rimuovere i residui di fabbricazione:

1. Selezionare il programma “Cotone” alla

temperatura di 95°C. Seguire le istruzioni del paragrafo “USO QUOTIDIANO”.

2. Versare una piccola quantità di detersivo

ad azione intensa nello scomparto del lavaggio principale (max. 1/3 della dose consigliata dal produttore per i capi poco sporchi).

3. Avviare il programma senza carico.

Per informazioni sulla selezione e l'avvio di un programma, vedere il paragrafo “USO QUOTIDIANO”.101

• Monete, graette, ecc. possono danneggiare il carico e i componenti della lavatrice.

• I fazzoletti di carta vengono sminuzzati durante il lavaggio, e i frammenti dovranno essere successivamente rimossi a mano.

• Introdurre i capi di piccole dimensioni (ad es. calze di nylon, cinture, ecc.) e gli indumenti con ganci (ad es. reggiseni) in un sacchetto di stoa o in una federa con cerniera. Togliere gli anelli dalle tende, oppure chiudere le tende con gli anelli in un sacchetto di stoa.

Cotone, tessuti misti, sintetici, lana, capi da lavare a mano.

• Colore Separare i capi bianchi da quelli colorati. Lavare separatamente i capi colorati nuovi.

• Dimensioni Introdurre capi di dimensioni diverse nello stesso carico per aumentare l'ecacia del lavaggio e distribuire meglio il peso all'interno del cestello.

• Delicati Lavare i capi delicati separatamente; questi capi richiedono un trattamento particolare. USO QUOTIDIANO

PREPARAZIONE DELLA BIANCHERIA102

L'indicatore accanto al programma selezionato si accende. Confermare il programma desiderato premendo la manopola. Per maggiori informazioni sui programmi, consultare la Tabella Programmi. Cambiare la temperatura (se necessario) Se si desidera cambiare la temperatura indicata sul display, controllare che il tasto Temperatura sia acceso. Ruotare la manopola per selezionare la temperatura desiderata, quindi premerla per confermare. Cambiare la velocità di centrifuga (se necessario) Se si desidera cambiare la velocità di centrifuga indicata sul display, controllare che il tasto Centrifuga sia acceso. Ruotare la manopola per selezionare la velocità di centrifuga desiderata o l'opzione Antipiega, quindi premere la manopola per confermare. Selezionando la velocità di centrifuga “0”, il programma terminerà con il semplice scarico dell'acqua di risciacquo. Non sarà eseguita nessuna centrifuga nale. Selezionando l'opzione “Antipiega”, il programma si ferma dopo la fase di risciacquo e la biancheria rimane immersa nell'acqua dell'ultimo risciacquo. Per maggiori informazioni, vedere la sezione PROGRAMMI, OPZIONI E FUNZIONI / Antipiega.

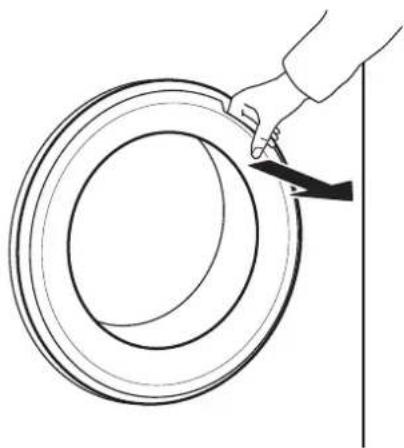

1. INTRODURRE LA BIANCHERIA

• Aprire lo sportello e introdurre la biancheria. Rispettare i valori di carico massimi indicati nella tabella dei programmi. 2.CHIUDERE PORTA

• Assicurarsi che la biancheria non rimanga bloccata tra l'oblò di vetro e la guarnizione di gomma.

• Chiudere lo sportello no allo scatto.

• Controllare che la lavatrice sia collegata alla rete elettrica.

• Aprire il rubinetto dell'acqua.

4. ACCENDERE LA LAVATRICE

• Premere il tasto Acceso/Spento no a quando si accende il tasto Programmi. Sul pannello comandi compare un'animazione e viene emesso un segnale acustico. A questo punto, la lavatrice è pronta per l'uso.

• Sul pannello comandi viene presentato l'ultimo programma utilizzato.

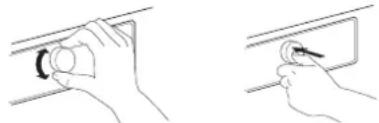

5. SELEZIONARE IL PROGRAMMA

DESIDERATO MODALITÀ GUIDATA Le luci dei tasti segnalano le operazioni da eseguire per l'impostazione del programma nel seguente ordine: selezione del programma / temperatura / velocità di centrifuga / opzioni. Non appena si conferma una selezione premendo la manopola, si accende la luce della fase successiva. Selezionare il programma Controllare che la luce del tasto Programmi sia accesa. Ruotare la manopola per selezionare il programma desiderato.

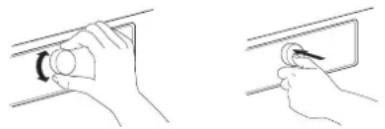

Selezionare le opzioni desiderate (se necessario) Se si desidera selezionare una o più opzioni supplementari, controllare che la luce del tasto Opzioni sia accesa. Le opzioni selezionabili con il programma prescelto sono indicate dalle frecce illuminate. Ruotare la manopola per selezionare le opzioni desiderate. Il simbolo dell'opzione selezionata lampeggia. Per confermare, premere la manopola. Alcune opzioni e/o funzioni possono essere selezionate premendo direttamente il tasto corrispondente: Per maggiori informazioni, vedere la sezione PROGRAMMI, OPZIONI E FUNZIONI. MODALITÀ LIBERA Dopo avere acceso la lavatrice, non è obbligatorio seguire la MODALITÀ GUIDATA. La sequenza di impostazione del programma può essere scelta liberamente. Per eseguire un'impostazione, premere il pulsante corrispondente, ruotare la manopola per selezionare il valore desiderato e inne premere la manopola per confermare. Le temperature, le velocità di centrifuga e le opzioni disponibili dipendono dal programma selezionato. Per questa ragione, è consigliabile iniziare la procedura con la selezione del programma.

6. AGGIUNGERE IL DETERSIVO

• Se non si utilizza la funzione “EcoDose”, aprire la vaschetta del detersivo e aggiungere il detersivo (insieme ad eventuali additivi e all'ammorbidente) come indicato nella sezione VASCHETTA DEL DETERSIVO. Seguire le dosi consigliate sulla confezione del detersivo. Se è stata selezionata l'opzione PRELAVAGGIO o l'opzione AVVIO RITARDATO, seguire le istruzioni riportate nella sezione PROGRAMMI, OPZIONI E FUNZIONI. Al termine, chiudere nuovamente la vaschetta del detersivo.

• Se si utilizza la funzione “EcoDose”, il detersivo andrà aggiunto più tardi, dopo avere avviato il programma. Vedere la sezione ECODOSE/USO QUOTIDIANO. Il dosaggio corretto del detersivo e degli additivi è importante, perché

• ottimizza il risultato del lavaggio

• evita che rimangano residui di detersivo nella biancheria, che potrebbero irritare la pelle

• evita gli sprechi di detersivo

• protegge la lavatrice evitando la calcicazione dei componenti

• riduce l'impatto ambientale del lavaggio

7. AVVIARE IL PROGRAMMA

Premere a lungo il tasto Avvio/Pausa no a quando la luce resta accesa in modo sso; il programma si avvia.

• Se è stata selezionata l'opzione “EcoDose”, la lavatrice indicherà la quantità di detersivo consigliata per il carico dopo l'avvio del programma. – Aggiungere il detersivo nello scomparto del lavaggio principale, chiudere la vaschetta del detersivo e premere “Avvio/Pausa” per procedere con il programma

• Se sono state selezionate sia l'opzione “EcoDose” sia l'opzione “Prelavaggio”, versare la quantità di detersivo consigliata nello scomparto del lavaggio principale e aggiungere un'altra metà dose nello scomparto del prelavaggio.

• Per riprendere l'esecuzione del programma, chiudere la vaschetta del detersivo e premere “Avvio/Pausa”. Per evitare fuoriuscite, non aprire più la vaschetta del detersivo no alla ne del programma.

• La durata residua del programma indicata sul display può variare. Un carico sbilanciato, o la formazione di schiuma, possono avere un eetto sulla durata del programma. Ogni volta che la durata residua del programma viene ricalcolata, sul display compare un'animazione.104

8. CAMBIARE LE IMPOSTAZIONI DEL PRO-

GRAMMA IN CORSO (SE NECESSARIO) Dopo l'avvio del programma è ancora possibile cambiare le impostazioni selezionate. Le modiche saranno applicate solo se la fase del programma da cambiare non si è ancora conclusa.

• Premere il tasto della funzione desiderata (ad esempio, il tasto “Velocità di centrifuga” per cambiare la velocità della centrifuga). Il valore selezionato lampeggerà per alcuni secondi.

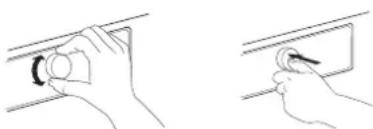

• Durante il lampeggio, è possibile regolare l'impostazione ruotando la manopola. Se il valore smette di lampeggiare prima che sia stata eettuata la modica, premere nuovamente il tasto.

• Premere la manopola per confermare la modica. Se la manopola non viene premuta, la modica sarà confermata automaticamente – l'impostazione modicata smetterà di lampeggiare. Una volta modicata l'impostazione, il programma procederà automaticamente. Per impedire che il programma in corso venga modicato inavvertitamente (ad esempio dai bambini), usare la funzione “Blocco tasti” (vedere la sezione PROGRAMMI, OPZIONI E FUNZIONI). Per cambiare le impostazioni di un programma in corso, è anche possibile

• Premere “Avvio/Pausa” per mettere in pausa il programma in corso

• Modicare le impostazioni

• Premere nuovamente “Avvio/Pausa” per far proseguire il programma. Se è stato cambiato il programma, non aggiungere detersivo per il nuovo programma.

9. METTERE IN PAUSA IL PROGRAMMA

IN CORSO E APRIRE LO SPORTELLO (SE NECESSARIO) Premere “Avvio/Pausa” per mettere in pausa il programma in corso

• Se il livello o la temperatura dell'acqua non sono troppo alti, l'indicatore di “apertura sportello” si accende. A questo punto è possibile aprire lo sportello per introdurre altri capi o estrarre i capi introdotti per errore.

• Premere “Avvio/Pausa” per procedere con il programma

• Premere a lungo il tasto Acceso/Spento no a quando sul display compare “rES”. L'acqua viene scaricata, il programma si conclude e lo sportello si sblocca.

• Sul display compare l'indicazione “End” (Fine) e l'indicatore di apertura dello sportello si accende – a questo punto è possibile estrarre la biancheria.

• Premere Acceso/Spento per spegnere la lavatrice. Se la lavatrice non viene spenta, essa si spegne automaticamente circa un quarto d'ora dopo il termine del programma, per risparmiare energia.

• Lasciare lo sportello socchiuso per far sì che l'interno della lavatrice si asciughi.105

Per scegliere il programma più adatto per il tipo di carico, attenersi alle istruzioni riportate sulle etichette di lavaggio dei capi. PROGRAMMA Tipo di lavaggio e raccomandazioni Simboli di lavaggio Impostazioni ABITI DA LAVORO Abiti da lavoro molto sporchi in tessuti resistenti di cotone o misto cotone. In questo programma sono preimpostate le opzioni “Prelavaggio” ed “Extra risciacquo” per ottimizzare il ciclo di lavaggio e assicurare buoni risultati. Se gli indumenti sono particolarmente sporchi, si raccomanda di scuoterli energicamente prima di introdurli in lavatrice. - Eventualmente, è possibile utilizzare uno smacchiatore a base di ossigeno carico max max temperatura Freddo - 95°C velocità di centrifuga max max opzioni selezionabili Prelavaggio, Hot nish, BioStain 15°, Macchia dicile, Extra risciacquo, Rapido, Colours 15°, Fresh Care, EcoDose, Avvio ritardato STROFINACCI

ASCIUGAMANI Abiti da lavoro, stronacci, asciugamani e altri capi simili in cotone resistente, da normalmente a molto sporchi. Questo programma prevede un lavaggio intensivo con prelavaggio; se i capi sono molto sporchi, versare una dose di detersivo anche nello scomparto del prelavaggio. Per ottenere un risultato ottimale, non deselezionare l'opzione Prelavaggio. carico max. 5,0 kg temperatura Freddo - 60 °C velocità di centrifuga max max opzioni selezionabili Prelavaggio, Hot nish, BioStain 15°, Extra risciacquo, Rapido, Colours 15°, Fresh Care, EcoDose, Avvio ritardato COTONE Asciugamani, biancheria intima, tovaglie, lenzuola, ecc. in tessuti di cotone e lino resistenti, da mediamente a molto sporchi. carico max max temperatura Freddo - 95°C velocità di centrifuga max. max opzioni selezionabili Prelavaggio, Hot nish, BioStain 15°, Extra risciacquo, Rapido, Colours 15° MISTI Capi in tessuto resistente di cotone, lino, bre sintetiche e tessuti misti, da poco a mediamente sporchi. Programma ecace della durata di un'ora. Introdurre nello stesso carico solo capi di colori simili. carico max. 6,0 kg temperatura Freddo - 60 °C velocità di centrifuga max. max opzioni selezionabili Hot nish, BioStain 15°, Extra risciacquo, Rapido, Colours 15°, Fresh care106 PROGRAMMA Tipo di lavaggio e raccomandazioni Simboli di lavaggio Impostazioni SINTETICI Capi in bre sintetiche (come poliestere, poliacrilico, viscosa ecc.) o misto cotone, mediamente sporchi. carico max. 3,5 kg temperatura Freddo - 60 °C velocità di centrifuga max. max wopzioni selezionabili Prelavaggio, BioStain 15°, Macchia dicile, Extra risciacquo, Rapido, Colours 15° DELICATI Capi in tessuti delicati, che richiedono un trattamento poco aggressivo. carico max. 2,5 kg temperatura Freddo - 40°C velocità di centrifuga max

opzioni selezionabili Prelavaggio, Rapido, Colours 15° LANA Capi in lana con il marchio Pura Lana Vergine per i quali è consentito il lavaggio in lavatrice; capi in seta, lino, lana o viscosa per i quali è consigliato il lavaggio a mano. Attenersi alle istruzioni riportate sull'etichetta di lavaggio. carico max 2,0 kg temperatura Freddo - 40°C velocità di centrifuga max

opzioni selezionabili Rapido, Colours 15° RAPIDO 30’ 30’ Biancheria di cotone e/o tessuti sintetici, poco sporca e senza macchie. Programma ideale per rinfrescare i capi. carico max. 3,0 kg temperatura Freddo - 30°C velocità di centrifuga max max opzioni selezionabili Colours 15°, Fresh care CENTRIFUGA Programma separato di centrifuga intensiva. Adatto per capi in tessuti resistenti. carico max. max temperatura Freddo velocità di centrifuga max. max opzioni selezionabili Fresh Care RISCIACQUO

CENTRIFUGA Programma separato di risciacquo e centrifuga intensiva. Adatto per capi in tessuti resistenti. carico max max temperatura Freddo velocità di centrifuga max. max opzioni selezionabili Extra risciacquo, Fresh Care max = per il modello AWG812/PRO 8 kg (carico di biancheria) 1200 giri/min (velocità centrifuga) per il modello AWG912/PRO 9 kg (carico di biancheria) 1200 giri/min (velocità centrifuga)107

OPZIONI SELEZIONABILI CON IL TASTO

OPZIONI PRELAVAGGIO Facilita il lavaggio dei capi molto sporchi aggiungendo una fase di prelavaggio al programma selezionato. È indicata per capi molto sporchi, ad esempio contenenti sabbia o materiali granulari. Scuotere bene la biancheria prima di introdurla nella lavatrice. Il programma viene prolungato di circa 20 minuti. Aggiungere il detersivo nello scomparto di prelavaggio o introdurlo direttamente nel cestello. – Quando si seleziona l'opzione “Prelavaggio”, usare un detersivo in polvere per il lavaggio principale, in modo che rimanga nella vaschetta no al momento richiesto. Attenersi alle dosi consigliate dal produttore del detersivo, oppure usare l'opzione “EcoDose”. HOT FINISH Il programma termina con un ciclo di risciacquo a caldo. Questo ciclo ammorbidisce le bre della biancheria, che alla ne del programma sarà piacevolmente tiepida. BIOSTAIN 15° Facilita la rimozione di tutti i tipi di macchie, a eccezione delle macchie di grasso/olio. Il programma inizia con un ciclo di lavaggio in acqua fredda. La durata viene prolungata di circa 10 minuti. Si consiglia di pretrattare le macchie più resistenti. Questa opzione non può essere selezionata con il programma Cotone 95°C. La tabella dei programmi presenta le possibili combinazioni di programmi e opzioni. Non tutte le combinazioni di programmi e opzioni sono selezionabili. Quando un'opzione non può essere selezionata in una data combinazione, l'indicatore corrispondente lampeggia e si spegne, e la lavatrice emette un segnale acustico.108 MACCHIA DIFFICILE Facilita il lavaggio dei capi molto sporchi e macchiati ottimizzando l'ecienza degli additivi antimacchia. Aggiungere una dose appropriata di additivo antimacchia (in polvere) nello scomparto del lavaggio principale, insieme al detersivo; con questa opzione si raccomanda di utilizzare solo detersivi in polvere. Rispettare il dosaggio indicato dal produttore. Questa opzione può prolungare il programma di circa 15 minuti. Importante: si possono utilizzare smacchiatori e candeggianti a base di ossigeno. Non utilizzare prodotti sbiancanti a base di cloro o perborato. EXTRA RISCIACQUO Favorisce l'eliminazione dei residui di detersivo prolungando la fase di risciacquo. Questa opzione è particolarmente consigliata in zone con acque dolci o per i capi indossati da neonati o da persone soggette ad allergie. RAPIDO Esegue un lavaggio più veloce. Riduce la durata del programma mantenendo un buon risultato di lavaggio. È consigliata solo per i capi poco sporchi. Questa opzione non può essere selezionata con i programmi Cotone o Abiti da lavoro a 95°C.109

COLOURS 15° Aiuta a preservare i colori dei capi eseguendo il lavaggio in acqua fredda (15°C). Consente di consumare meno energia per il riscaldamento dell'acqua mantenendo un buon risultato di lavaggio. Indicata per i capi leggermente sporchi e senza macchie. Assicurarsi che il detersivo sia adatto per il lavaggio a freddo (15 o 20°C). Questa opzione non può essere selezionata con i programmi Cotone o Abiti da lavoro a 95°C. FRESH CARE Permette di tenere fresca la biancheria se non è possibile scaricarla alla ne del programma. Il cestello della lavatrice inizia a ruotare per muovere il bucato a intervalli regolari poco dopo la ne del programma. Questo movimento periodico prosegue per un massimo di 6 ore dopo la ne del programma di lavaggio. È tuttavia possibile interromperlo in qualunque momento premendo un tasto qualsiasi; lo sportello si sbloccherà e sarà possibile estrarre la biancheria.

OPZIONI DIRETTAMENTE SELEZIONABILI

PREMENDO IL TASTO CORRISPONDENTE

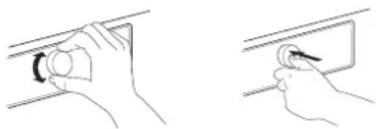

TEMPERATURA Accendendo la lavatrice, sul pannello comandi vengono presentati l'ultimo programma utilizzato e la relativa temperatura. Se si cambia programma, sul display compare la temperatura predenita per il programma selezionato. Se si desidera cambiare la temperatura di lavaggio, premere il tasto Temperatura, ruotare la manopola per selezionare la temperatura desiderata e premere la manopola per confermare.110 ANTIPIEGA Esclude la centrifuga automatica della biancheria alla ne del programma. La biancheria rimane nell'acqua dell'ultimo risciacquo, il programma non procede. Questa opzione è indicata per i capi delicati che non possono essere centrifugati o che richiedono una centrifuga a bassa velocità. È sconsigliata per la seta. Per terminare la fase “Antipiega”, è possibile procedere in due modi:

• scarico dell'acqua senza centrifuga: ruotare la manopola per selezionare la velocità di centrifuga “0”, quindi premere “Avvio/Pausa”: l'acqua sarà scaricata e il programma terminerà

• centrifuga della biancheria: la velocità di centrifuga predenita lampeggia - avviare il ciclo di centrifuga premendo “Avvio/ Pausa”. Oppure, selezionare una velocità di centrifuga dierente ruotando la manopola, premerla per confermare e premere “Avvio/ Pausa” per avviare il ciclo di centrifuga. CENTRIFUGA Accendendo la lavatrice, sul pannello comandi vengono presentati l'ultimo programma utilizzato e la relativa velocità di centrifuga. Se si cambia programma, sul display compare la velocità di centrifuga predenita per il programma selezionato. Se si desidera cambiare la velocità di centrifuga, premere il tasto Centrifuga, ruotare la manopola per selezionare la velocità desiderata e premere la manopola per confermare. Se si imposta al velocità di centrifuga “0”, l'acqua viene scaricata alla ne del programma e non viene eseguito nessun ciclo di centrifuga.111

FUNZIONI ACCESO/SPENTO Per accendere la lavatrice: premere il tasto no all'accensione del tasto Avvio/Pausa. Per annullare un programma in corso: Premere a lungo il tasto no a quando sul display compare “rES”; la lavatrice eettuerà un ciclo di scarico per terminare il programma. Per spegnere la lavatrice al termine del programma: premere il tasto nché le luci si spengono. MANOPOLA

• Permette di selezionare e confermare programmi e opzioni

• Ruotare per selezionare

• Premere per confermare AVVIO/PAUSA

• Per avviare il programma dopo la scelta delle impostazioni

• Per mettere in pausa un programma in corso

• Per riprendere un programma che era stato messo in pausa

Questa funzione permette di bloccare i tasti e la manopola del pannello comandi in modo da impedirne l'attivazione involontaria, ad esempio da parte dei bambini. La lavatrice deve essere accesa. Premere a lungo il tasto Opzioni nché sul pannello comandi si accende il simbolo a chiave. A questo punto la manopola e i tasti sono bloccati. È possibile utilizzare soltanto il tasto Acceso/Spento per spegnere la lavatrice. Il blocco dei tasti rimane attivo anche spegnendo e riaccendendo la lavatrice. Per sbloccare i tasti e la manopola, premere a lungo il tasto Opzioni nché il simbolo a chiave si spegne sul display.112 ECODOSE Permette di utilizzare la giusta dose di detersivo in rapporto al carico. Prima di utilizzare questa opzione: I detersivi in commercio hanno concentrazioni molto diverse. Per questa ragione, si consiglia di regolare la lavatrice in base al dosaggio consigliato per il proprio detersivo. Inoltre, controllare che il livello di du- rezza dell'acqua preimpostato (dolce) corrisponda alla durezza della propria acqua domestica. In caso contrario, regolare la durezza dell'acqua (vedere “ECODOSE / PRIMO UTILIZZO”). Vedere la sezione EcoDose – Primo utilizzo / Uso quotidiano AVVIO RITARDATO Posticipa l'inizio del programma di lavaggio. Permette di usufruire di tarie energetiche più vantaggiose (ad esempio nella fascia notturna), o di avere la biancheria pronta a una data ora. È possibile impostare un ritardo massimo di 23 ore. Usare un detersivo in polvere con questa funzione, in modo che rimanga nella vaschetta no all'avvio del programma.

• Selezionare il programma, la temperatura e le opzioni.

• Premere il tasto “Avvio ritardato” – sul display lampeggerà il simbolo corrispondente.

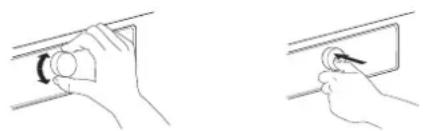

• Ruotare la manopola per selezionare un ritardo massimo di 23 ore, che sarà visualizzato sul display. Confermare il ritardo desiderato premendo la manopola. Il simbolo di avvio ritardato sul display rimane acceso in modo sso. Premere “Avvio/Pausa”; il display mostra il tempo mancante all'inizio del programma. Il tasto Avvio/Pausa si accende. I due punti tra le ore e i minuti lampeggiano sul display. Lo sportello si blocca.

• Se è stata selezionata l'opzione “EcoDose”, la lavatrice calcolerà la quantità di detersivo consigliata per il carico dopo l'avvio del programma. Versare la quantità di detersivo indicata sul display nella vaschetta; usare un detersivo in polvere, in modo che rimanga nella vaschetta no all'avvio del programma. Chiudere la vaschetta e premere nuovamente “Avvio/ Pausa”; avrà inizio il conto alla rovescia del ritardo impostato.

• Alla scadenza del ritardo impostato, la lavatrice si avvia automaticamente. A questo punto il display indica la durata residua del programma di lavaggio. Per annullare l'opzione Avvio ritardato:

• premere “Avvio/Pausa” per annullare l'avvio ritardato (se si desidera, premere di nuovo “Avvio/Pausa” per avviare subito il programma selezionato)

• oppure, premere a lungo Acceso/ Spento per annullare l'intero programma.113

ESSERE APERTO Questo indicatore si accende

• prima dell'avvio di un programma

• quando si è messo in pausa un programma e il livello dell'acqua non è troppo alto, o la biancheria non è troppo calda in quella fase del programma

• quando il programma è terminato ed è possibile estrarre la biancheria ERRORE: ASSISTENZA Vedere la GUIDA ALLA RICERCA GUASTI. ERRORE: FILTRO ACQUA SPORCO ERRORE: RUBINETTO ACQUA CHIUSO114

Perché questa funzione possa calcolare la quantità di detersivo con precisione, regolare la lavatrice in base alle dosi consigliate sulla confezione del detersivo e alla durezza dell'acqua domestica. Controllare sulla confezione del detersivo il dosaggio consigliato per un carico di biancheria mediamente sporca e una durezza dell'acqua media durezza dell'aCqua livello di sporCo dolce media dura poco sporco mediamente sporco

molto sporco Tipo di detersivo: Colore Delicato Generici Programmi: Colorati Lana, Delicati Tutti gli altri programmi115

1. Premere a lungo i tasti Programmi ed EcoDose

simultaneamente. Sul display compare il valore “1”, corrispondente al livello “dolce”.

2. Ruotare la manopola per regolare il grado di

durezza: 2 = Media 3 = Dura e premere la manopola per confermare. Confermando l'impostazione per la durezza dell'acqua, la modalità di regolazione viene automaticamente disattivata.

ADATTARE LA LAVATRICE ALLA DUREZZA

DELL'ACQUA DOMESTICA La lavatrice è preimpostata per l'uso di un'acqua poco calcarea. Vericare il grado di durezza della propria acqua domestica, ad esempio consultando il sito web dell'autorità responsabile per la rete idrica locale. – Se l'acqua della propria zona non è “dolce”, regolare la lavatrice come segue: Per regolare la durezza dell'acqua: Per salvare questi valori nella lavatrice:

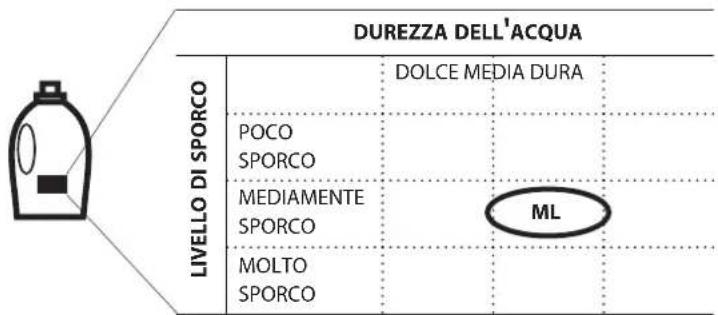

1. Selezionare il programma per il quale

si desidera salvare il dosaggio del detersivo.

2. Premere a lungo il tasto EcoDose nché sul

display si accende il simbolo a forma di acone. Si accendono gli indicatori di tutti i programmi associati al gruppo di detersivi.

3. Ruotare la manopola per regolare il dosaggio

in base ai valori indicati sulla confezione del detersivo. Confermare premendo la manopola.

4. Ripetere la procedura per i tre gruppi di

programmi. È suciente memorizzare il dosaggio desiderato per un solo programma di ogni gruppo - il valore sarà automaticamente memorizzato per gli altri programmi di quel gruppo. Per ripristinare le impostazioni di fabbrica: selezionare e confermare “rES” come descritto al punto 3.116 Anziché aggiungere il detersivo nella vaschetta, è possibile introdurlo direttamente nel cestello usando l'apposita pallina. Per i programmi con prelavaggio: è possibile introdurre il detersivo di prelavaggio direttamente nel cestello e versare nella vaschetta il detersivo per il lavaggio principale, nell'apposito scomparto. In questo caso, usare un detersivo in polvere per il lavaggio principale, in modo che rimanga nella vaschetta no al momento richiesto. Dopo avere aggiunto il detersivo, chiudere la vaschetta (o lo sportello).

4. Chiudere la vaschetta del detersivo (o lo

sportello) e premere “Avvio/Pausa” per proseguire con il programma.

1. Dopo avere selezionato il programma e

le opzioni, premere il tasto “EcoDose”; sul display si accende il simbolo corrispondente.

2. Avviare quindi il programma premendo

“Avvio/Pausa”. – Il cestello inizia a ruotare per rilevare il carico di biancheria, e sul display compare un'animazione. Successivamente, sul display viene visualizzata la dose di detersivo consigliata in ml.

3. Aprire la vaschetta del detersivo e

versare la quantità di detersivo indicata sul display nello scomparto del lavaggio principale. Se è stata selezionata l'opzione “Prelavaggio” e si desidera aggiungere il detersivo anche in questa fase, versare metà della dose di detersivo indicata nello scomparto del prelavaggio, in aggiunta alla dose intera già versata nello scomparto del lavaggio principale.

Per un utilizzo ottimale di energia, acqua, detersivo e tempo, eettuare il lavaggio con il carico massimo consigliato per il programma selezionato, seguendo le indicazioni della tabella programmi. Non superare le dosi di detersivo raccomandate dal produttore. Usare la funzione “EcoDose”; preparare questa funzione come indicato in “ECODOSE / PRIMO UTILIZZO”. Utilizzare il programma "Prelavaggio" solo per biancheria molto sporca. Pretrattare le macchie con uno smacchiatore specico o ammorbidire con acqua le macchie secche prima del lavaggio, in modo da ridurre la necessità di un programma ad alta temperatura.

CONSIGLI DI RISPARMIO ENERGETICO

Per risparmiare energia, scegliere un programma di lavaggio a 60°C anziché un programma a 95°C, oppure un programma a 40°C invece di uno a 60°C. Per la biancheria di cotone, preferire l'uso del programma Eco Cotone a 40°C o 60°C. Per risparmiare energia e tempo, prima di utilizzare un'asciugatrice selezionare una velocità di centrifuga elevata al ne di ridurre la quantità d'acqua trattenuta dai capi. Usare l'opzione “Colours 15°” per i capi poco sporchi, in modo da risparmiare l'energia richiesta per il riscaldamento dell'acqua.118

MANUTENZIONE E PULIZIA

PULIZIA ESTERNA DELLA LAVATRICE

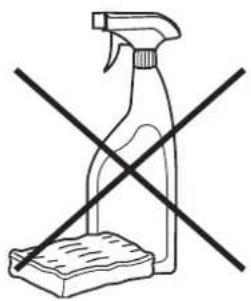

Pulire le parti esterne della lavatrice usando un panno morbido inumidito.Non utilizzare detergenti generici o specici per vetri, polveri abrasive o materiali simili per pulire il pannello comandi, in quanto tali sostanze potrebbero danneggiare le parti stampate. AVVERTENZA Prima di eettuare qualunque intervento di pulizia o manutenzione, spegnere la lavatrice e scollegarla dalla rete elettrica. Non utilizzare liquidi inammabili per pulire la lavatrice.119

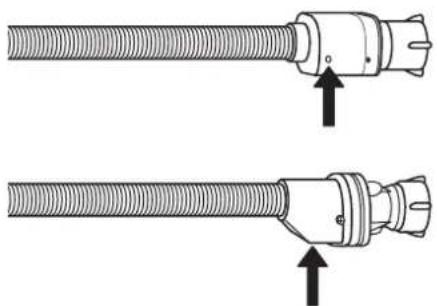

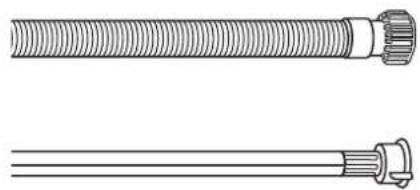

Controllare periodicamente l'integrità del tubo di carico. Se fosse danneggiato, sostituirlo con un tubo nuovo reperibile presso il Servizio Assistenza o un rivenditore specializzato. In base al tipo di tubo: Se il tubo di carico ha un rivestimento trasparente, controllare periodicamente che non vi siano zone di colore più intenso. In questo caso, è possibile che il tubo presenti una perdita e debba essere sostituito. Per i tubi antiallagamento: controllare la nestrella di ispezione della valvola di sicurezza (vedere la freccia). Se è rossa, signica che la funzione antiallagamento si è attivata; in questo caso il tubo deve essere sostituito con uno nuovo. Per staccare il tubo, premere il tasto di sblocco (se presente) e svitare il tubo.

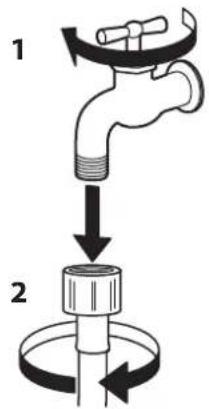

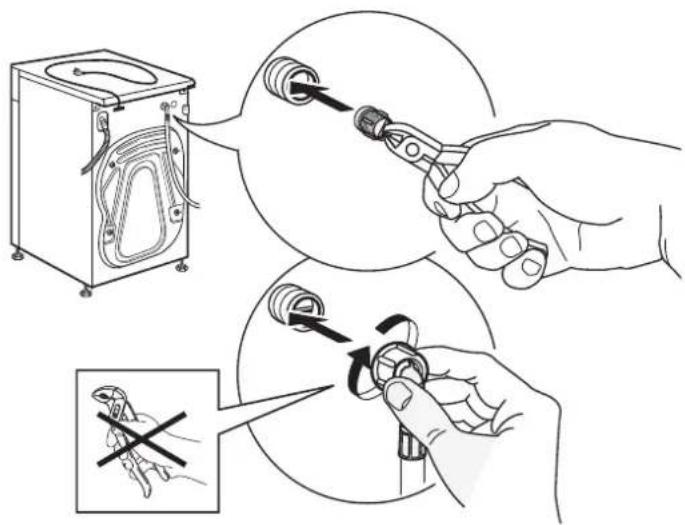

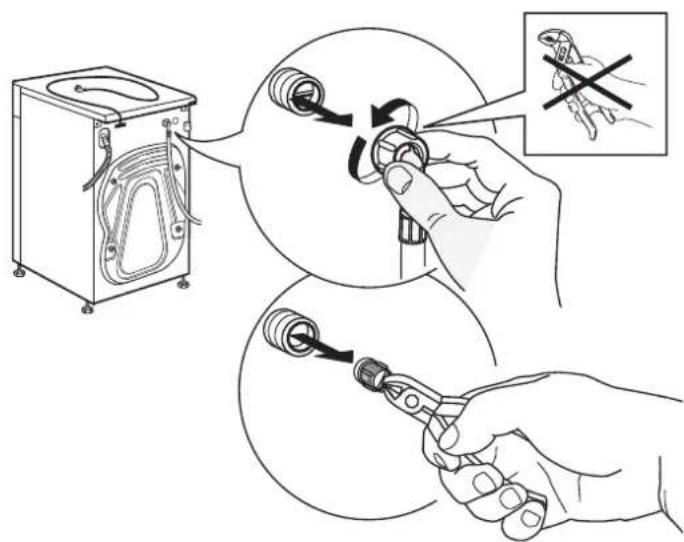

1. Chiudere il rubinetto dell'acqua e svitare il

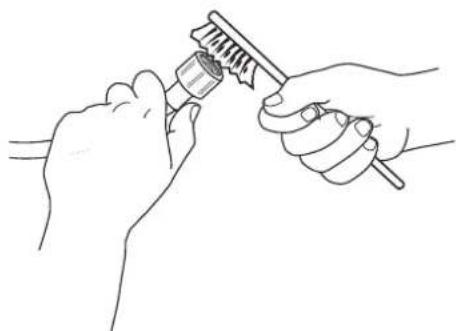

2. Pulire accuratamente il ltro a rete

all'estremità del tubo usando uno spazzolino.

3. A questo punto, svitare manualmente il tubo

di carico sul lato posteriore della lavatrice. Usando una pinza, estrarre il ltro a rete dalla valvola sul retro della lavatrice e pulirlo. PULIZIA DEI FILTRI NEL TUBO DI CARICO DELL'ACQUA

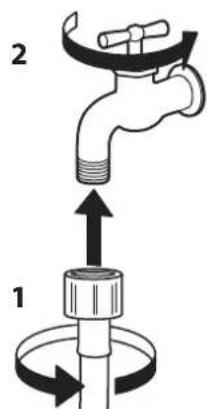

4. Reinserire il ltro a rete. Ricollegare il tubo di

carico al rubinetto dell'acqua e alla lavatrice. Non usare utensili per collegare il tubo di carico. Aprire il rubinetto dell'acqua e controllare che tutti i collegamenti siano ben stretti.

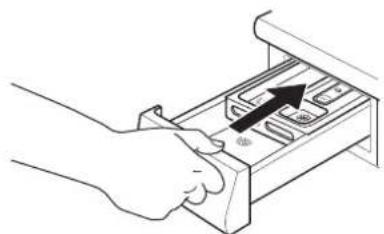

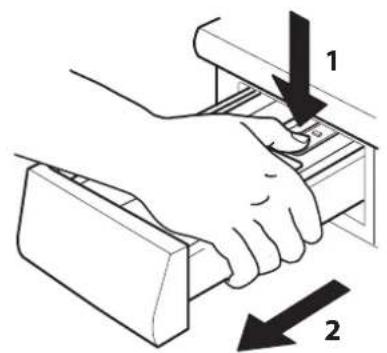

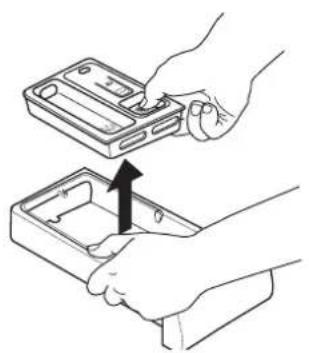

premendo il tasto di sblocco e tirando allo stesso tempo la vaschetta.

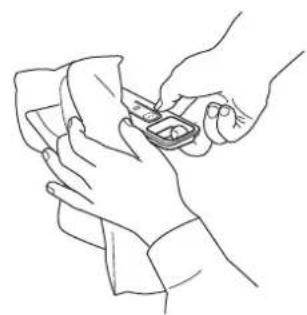

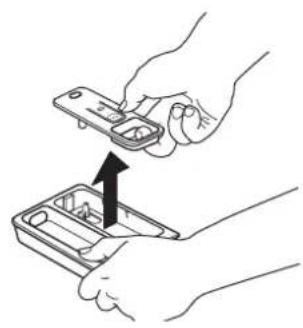

2. Rimuovere l'inserto dalla vaschetta del

detersivo e l'inserto situato nello scomparto dell'ammorbidente.

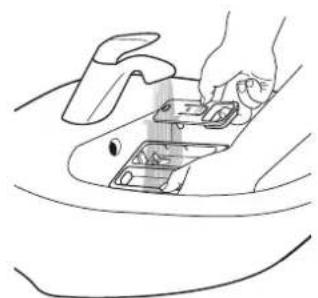

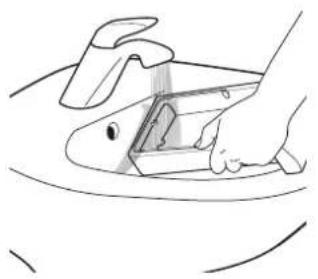

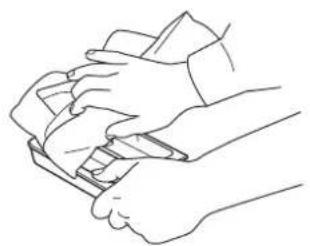

3. Lavare le parti sotto l'acqua corrente,

rimuovendo tutti i residui di detersivo e ammorbidente.

richiuderla.122 Se la lavatrice non dispone di un tubo di scarico di emergenza: Disporre un recipiente basso e largo sotto il ltro dell'acqua in modo da raccogliere l'acqua residua.

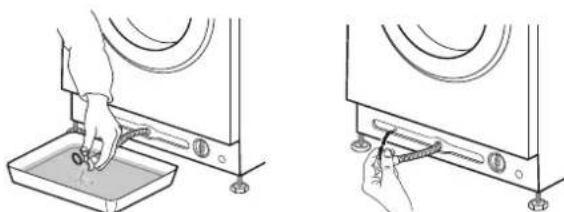

Se la lavatrice è dotata di un tubo di scarico di emergenza: Rimuovere il tappo all'estremità del tubo e lasciar deuire l'acqua nel recipiente. Quando il recipiente è pieno d'acqua, applicare il tappo all'estremità del tubo e vuotare il recipiente. Ripetere la procedura no alla completa fuoriuscita dell'acqua. A questo punto, chiudere il tubo di scarico di emergenza con il tappo e reinserire il tubo nella base della lavatrice. AVVERTENZA Prima di pulire il ltro dell'acqua o di scaricare l'acqua residua, spegnere la lavatrice e staccarla dalla rete elettrica. Se si è usato un programma di lavaggio ad alta temperatura, attendere che l'acqua si rareddi prima di scaricarla. Se lo scarico dell'acqua è ostruito, si accende l'indicatore “Filtro acqua sporco”. Pulire il ltro dell'acqua almeno una volta al mese, per evitare che l'acqua rimanga nell'apparecchio dopo il lavaggio a causa dell'ostruzione del ltro.

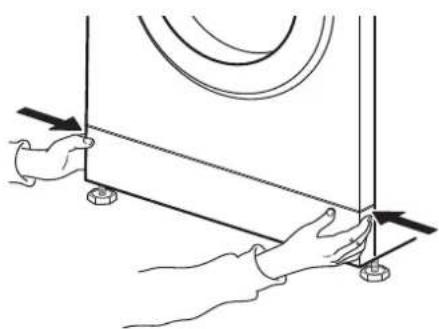

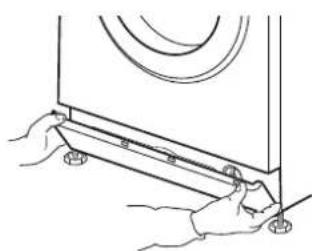

1. Rimuovere lo zoccolo: Premere le linguette

a sinistra e a destra per sbloccare lo zoccolo e rimuoverlo.

2. Recipiente per l'acqua di scarico:

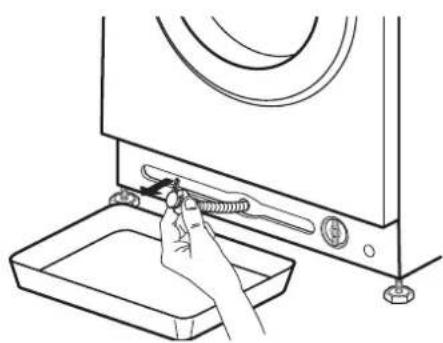

Se la lavatrice è dotata di un tubo di scarico di emergenza: Predisporre un recipiente piatto per l'acqua di scarico. Staccare il tubo di scarico di emergenza dalla base della lavatrice.123

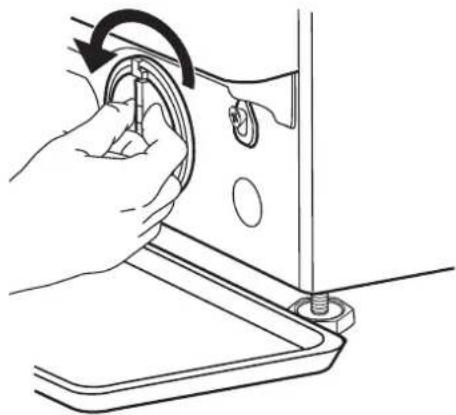

Se la lavatrice non dispone di un tubo di scarico di emergenza: Ruotare lentamente il ltro in senso antiorario no alla completa fuoriuscita dell'acqua. Lasciar deuire l'acqua senza rimuovere il ltro. Quando il recipiente è pieno, chiudere il ltro dell'acqua ruotandolo in senso orario. Vuotare il recipiente. Ripetere la procedura no alla completa fuoriuscita dell'acqua.

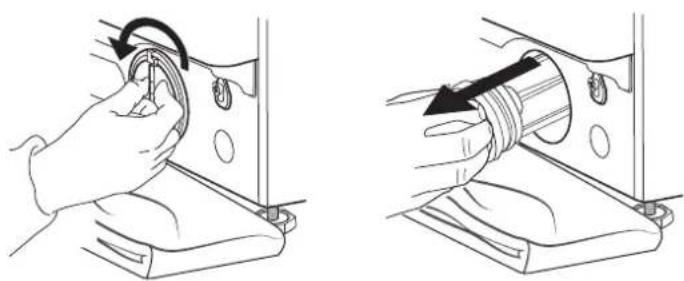

4. Rimuovere il ltro: Disporre un telo di cotone

sotto il ltro dell'acqua, in modo che possa assorbire una piccola quantità di acqua residua. Rimuovere quindi il ltro dell'acqua ruotandolo in senso antiorario.

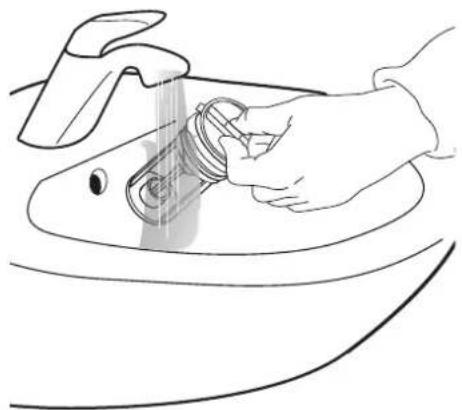

5. Pulire il ltro dell'acqua: rimuovere i residui dal

ltro e lavarlo sotto l'acqua corrente.

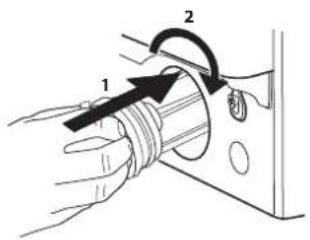

6. Inserire il ltro dell'acqua e reinstallare lo

zoccolo: Reinserire il ltro dell'acqua ruotandolo in senso orario. Continuare a ruotare n dove possibile; l'impugnatura del ltro deve trovarsi in posizione verticale. Per provare la tenuta del ltro, versare circa 1 litro d'acqua nella vaschetta del detersivo. Reinstallare lo zoccolo.

1. Controllare che lo sportello e la vaschetta del

detersivo siano ben chiusi.

2. Scollegare il tubo di carico dal rubinetto

dell'acqua, quindi staccare il tubo di scarico. Rimuovere tutta l'acqua residua dai tubi, e ssarli in modo che non possano essere danneggiati durante il trasporto. Staccare la lavatrice dalla presa di corrente e chiudere il rubinetto dell'acqua.

3. Riapplicare i bulloni di trasporto. Seguire, in

ordine inverso, la procedura per la rimozione dei bulloni di trasporto descritta nelle Istruzioni per l'installazione. Importante: non trasportare la lavatrice senza avere applicato i bulloni di trasporto.125

La lavatrice è dotata di varie funzioni automatiche di sicurezza. Queste funzioni permettono di rilevare i guasti in tempo utile, in modo che il sistema di sicurezza possa reagire adeguatamente.

La lavatrice non si avvia e le spie sono spente Nessun collegamento alla rete elettrica Inserire la spina nella presa di corrente La presa o il fusibile non funzionano Provarne il funzionamento con una lampada, far riparare i componenti difettosi Interruzione di corrente La lavatrice ripartirà automaticamente al ripristino della corrente elettrica La lavatrice non si avvia dopo aver premuto il tasto "Avvio/Pausa" Lo sportello non è chiuso correttamente Chiudere lo sportello spingendolo no allo scatto È attivo il blocco dei tasti Premere il tasto con il simbolo a chiave per almeno 3 secondi per disattivare il blocco dei tasti La lavatrice si arresta durante il programma e la spia "Avvio/Pausa" lampeggia È attiva l'opzione Antipiega (= posizione del tasto Centrifuga) Terminare la fase Antipiega scaricando l'acqua o avviando la centrifuga (vedere “Antipiega” – FUNZIONI E OPZIONI). Il programma è stato interrotto, forse con l'apertura dello sportello Controllare che lo sportello sia chiuso Premere “Avvio/Pausa” per procedere con il programma Si è attivato il sistema di sicurezza: l'indicatore di errore si accende e/o il display segnala un'anomalia (F…); è possibile che il rubinetto dell'acqua sia chiuso Vedere il paragrafo “Indicatori di errore”. Controllare che il rubinetto dell'acqua sia aperto e che il tubo di carico non sia piegato. La vaschetta del detersivo contiene residui di detersivo dopo la ne del programma La pressione di carico dell'acqua è troppo bassa; è possibile che il ltro a rete posto nel tubo di carico dell'acqua sia intasato Controllare che il rubinetto dell'acqua sia aperto. Controllare i ltri a rete del tubo di carico: vedere la sezione MANUTENZIONE E PULIZIA / Pulizia dei ltri nel tubo di carico dell'acqua La lavatrice vibra durante la centrifuga I bulloni di trasporto non sono stati rimossi (!) Rimuovere i bulloni di trasporto come descritto nelle ISTRUZIONI PER L'INSTALLAZIONE La lavatrice non è stabile e in piano sui quattro piedini Regolare i piedini (ISTRUZIONI PER L'INSTALLAZIONE). Controllare che la lavatrice sia in piano e stabilmente in appoggio sul pavimento. Sul pannello comandi lampeggia la velocità di centrifuga “0” e/o la biancheria è ancora molto bagnata Lo sbilanciamento del carico ha impedito che fosse eettuato il ciclo di centrifuga a protezione della lavatrice Se si desidera centrifugare la biancheria bagnata, aggiungere altri capi di dimensioni diverse e avviare il programma "Risciacquo & Centrifuga". Evitare i carichi formati da pochi capi voluminosi e assorbenti; lavare in uno stesso carico capi di dimensioni diverse Le anomalie sono spesso di lieve entità e possono essere risolte entro pochi minuti.126

PROBLEMA POSSIBILE CAUSA SOLUZIONE

Il risultato della centrifuga è insoddisfacente Il tasto "Centrifuga" è stato impostato su una velocità bassa. Selezionare e avviare il programma “Centrifuga” con una velocità più elevata (se selezionabile). Lo sbilanciamento del carico durante la centrifuga ha impedito che fosse eettuato il ciclo di centrifuga nale. Vedere la riga precedente. Un'eccessiva formazione di schiuma ha impedito che fosse eettuata la centrifuga. Avviare il programma “Risciacquo & Centrifuga”. Evitare di utilizzare dosi eccessive di detersivo. Regolare e utilizzare la funzione “EcoDose”. Residui di detersivo sulla biancheria dopo il lavaggio È stato usato troppo detersivo in polvere / la qualità del detersivo non è adatta. Evitare dosi eccessive di detersivo Spazzolare il tessuto. Usare l'opzione “Extra risciacquo” (se selezionabile). Usare un detersivo liquido / un detersivo speciale per capi neri o scuri. La lavatrice si ferma durante il programma / il programma non sembra procedere / durante l'interruzione, sul display compare un'animazione La fase del programma non prevede movimenti del cestello. Alcuni programmi di lavaggio comprendono fasi in cui il cestello si ferma, che possono durare anche 2 minuti. L'eccessiva formazione di schiuma (forse per una sovradosaggio di detersivo) ha interrotto il programma. Questa interruzione può ripetersi varie volte nché la schiuma non si riduce a un livello suciente. Il programma riprenderà automaticamente non appena la schiuma si sarà ridotta a sucienza. Se il display mostra l'indicazione Fod (=errore per sovradosaggio), vedere la tabella INDICATORI E MESSAGGI DI ERRORE. È stata rilevata una tensione elettrica insuciente o eccessiva. Il programma riprenderà automaticamente non appena la tensione di rete rientrerà nell'intervallo corretto. La durata del programma è più lunga o più corta di quella indicata nella tabella dei programmi o sul display. La lavatrice si adatta a vari fattori che incidono sulla durata dei programmi, come il volume di carico, l'eccessiva formazione di schiuma, lo sbilanciamento del carico, un riscaldamento prolungato a causa della bassa temperatura dell'acqua di mandata, ecc.. Quando la durata del programma viene ricalcolata, sul display compare un'animazione. Evitare i carichi formati da pochi capi voluminosi e assorbenti; caricare insieme capi di dimensioni diverse. Non usare dosi eccessive di detersivo – rispettare le dosi consigliate dal produttore. Regolare e utilizzare la funzione “EcoDose”. Lo sportello è bloccato, con o senza indicazioni di errore, e il programma non procede. Lo sportello è bloccato a causa di un'interruzione di corrente. Il programma riprenderà automaticamente al ripristino della rete elettrica. La lavatrice è ferma (come descritto nella sezione precedente “La lavatrice si ferma…). Il programma riprenderà automaticamente non appena la causa dell'interruzione si sarà risolta. Il livello dell'acqua o la temperatura sono troppo alti, oppure si è guastato un componente elettrico. Vedere le istruzioni da seguire nella sezione “Assistenza”: guasto della serratura” / FdL / F29 nella sezione Indicatori di errore. La luce del cestello (se presente) non si accende più. È necessario sostituire la lampadina. Chiamare il Servizio Assistenza per il cambio della lampadina.127

La tabella seguente contiene le possibili cause di errore e le relative soluzioni. Se una volta eliminata la causa dell'errore il problema persiste, premere il tasto Acceso/Spento per almeno tre secondi. Se l'indicazione di errore persiste, chiudere il rubinetto dell'acqua, spegnere la lavatrice, staccarla dalla rete elettrica e chiamare il Servizio Assistenza. Indicatore di errore Possibile causa Soluzione

IL RUBINETTO DELL'ACQUA È

CHIUSO L'acqua non viene caricata o è insuciente

• Il rubinetto dell'acqua è chiuso

• Il tubo di carico è piegato

• La pressione dell'acqua è troppo bassa

• I ltri nel tubo di carico sono intasati

• L'acqua nel tubo di carico è gelata Aprire rubinetto Vericare che il tubo di carico non sia piegato. Controllare che la pressione dell'acqua sia suciente. Pulire i ltri nel tubo di carico (MANUTENZIONE E PULIZIA) Installare la lavatrice a una temperatura ambiente di almeno 5°C. Una volta eliminato il problema, premere Avvio/Pausa. Se il problema persiste, premere Acceso/Spento per almeno 3 secondi.

L'acqua di scarico non viene espulsa

• Il tubo di scarico è piegato

• Il tubo di scarico è bloccato o gelato

• La pompa è bloccata Controllare che il tubo di scarico non sia piegato Installare la lavatrice a una temperatura ambiente di almeno 5°C. Pulire il ltro dell'acqua come descritto nella sezione PULIZIA DEL FILTRO. Una volta eliminato il problema, premere Avvio/Pausa. Se il problema persiste, premere Acceso/Spento per almeno 3 secondi. Indicazione sul display Possibile causa Possibile soluzione

PORTA” LAMPEGGIA Lo sportello non si chiude Premere con forza lo sportello nella zona della maniglia per chiuderlo correttamente. Premere il tasto "Avvio/Pausa". Se il problema persiste, premere Acceso/Spento per almeno 3 secondi.128 Messaggio sul display Possibile causa Possibile soluzione FdL (o F29) Lo sportello non si sblocca. Premere con forza lo sportello nella zona della maniglia, quindi premere Acceso/Spento per almeno 3 secondi. Se era stato selezionato un ciclo ad alta temperatura, attendere che il carico si rareddi e premere nuovamente Acceso/Spento per almeno 3 secondi. Accendere la lavatrice. Se il problema persiste, controllare e rimuovere la possibile causa come indicato per l'errore “Pulire il ltro”. Accendere nuovamente la lavatrice. Se lo sportello è ancora bloccato, premere Acceso/Spento per almeno 3 secondi. Se lo sportello rimane bloccato, vedere la sezione “SPORTELLO

– COME APRIRLO IN CASO DI

GUASTO”. Prima di scaricare l'acqua e/o aprire lo sportello, aspettare che l'acqua si rareddi (per i programmi ad alta temperatura). Fod L'eccessiva formazione di schiuma (forse per sovradosaggio di detersivo) ha interrotto il programma. L'interruzione può ripetersi varie volte nché la schiuma non si riduce a un livello suciente. Avviare il programma “Risciacquo & Centrifuga” con l'opzione Extra risciacquo. Attenersi alle dosi di detersivo consigliate dal produttore. Regolare e utilizzare la funzione “EcoDose”. Vericare che il ltro dell'acqua sia pulito.129

Indicatore di errore Messaggio sul display Possibile causa Possibile soluzione ASSISTENZA F20 o F60 Guasto di un componente elettronico Spegnere la lavatrice e staccarla dalla rete elettrica; chiudere il rubinetto dell'acqua. Rivolgersi al Servizio Assistenza F24 Carico eccessivo per un programma con un carico massimo ridotto Selezionare e avviare il programma "Risciacquo & Centrifuga" per completare il programma di lavaggio interrotto. Non sovraccaricare la lavatrice. Rispettare i volumi di carico massimo indicati nella tabella dei programmi. Viene caricata troppa acqua Chiudere il rubinetto dell’acqua. Premere Acceso/Spento per almeno 3 secondi per scaricare l'acqua; attendere la ne della fase di scarico (sul display comparirà “End”). Aprire nuovamente il rubinetto dell'acqua. – Se la lavatrice carica subito acqua (senza che sia stato avviato un programma), si tratta di un guasto a un componente elettrico. Chiudere il rubinetto dell'acqua, spegnere la lavatrice e staccarla dalla rete elettrica. Contattare il Servizio Assistenza. F02 Errore del sistema antiallagamento – rilevata una perdita d'acqua nella base della lavatrice. Premere Acceso/Spento per almeno 3 secondi. Se il problema persiste, contattare il Servizio Assistenza. Tutti gli altri errori F.. Guasto di un componente elettrico Premere il tasto Acceso/Spento per almeno 3 secondi per resettare l'errore. Se il problema persiste, spegnere la lavatrice e staccarla dalla rete elettrica. Chiudere il rubinetto dell'acqua. Chiamare il Servizio Assistenza. Se non si riesce a risolvere un problema con la soluzione proposta, staccare la lavatrice dalla rete elettrica, chiudere il rubinetto dell'acqua e informare il Servizio Assistenza (vedere la sezione SERVIZIO ASSISTENZA).130

Prima di aprire lo sportello come descritto nella sezione successiva, vedere la descrizione del problema “Lo sportello è bloccato, con o senza indicazioni di errore, e il programma non procede”. Se il blocco è dovuto a condizioni temporanee, ad esempio a un'interruzione di corrente, è possibile che alla scomparsa della condizione anomala lo sportello si sblocchi da solo. Se si desidera estrarre subito la biancheria, provare prima a sbloccare lo sportello come descritto in INDICATORI E MESSAGGI DI ERRORE (FdL o F29). Solo se non si riesce ad aprire lo sportello come descritto nella suddetta sezione, procedere come descritto qui sotto. In caso di interruzione della rete elettrica, al ripristino della corrente la lavatrice riprenderà il programma da dove era stato interrotto. Se la lavatrice si guasta con lo sportello bloccato e si ha bisogno di estrarre la biancheria:

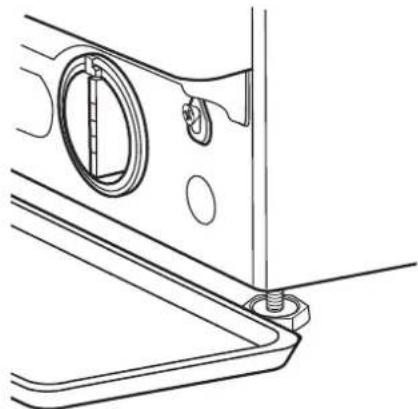

1. Scaricare l'acqua residua come descritto nella

sezione “Scarico dell'acqua residua”

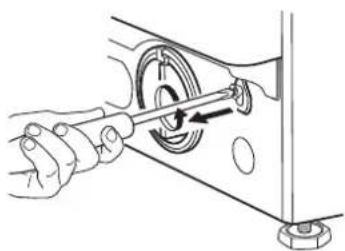

2. Rimuovere la vite servendosi di un cacciavite.

3. Tirare verso il basso la levetta contrassegnata

con l'indicazione “Apertura sportello”. A questo punto lo sportello si sbloccherà e sarà possibile estrarre la biancheria.

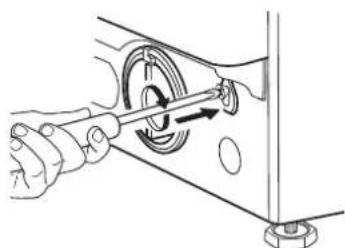

4. Successivamente, ssare nuovamente il

laccetto inserendo la vite con l'aiuto del cacciavite.

5. Reinstallare lo zoccolo

Spegnere la lavatrice e staccarla dalla rete elettrica. Chiudere il rubinetto dell'acqua. Attendere che il cestello sia completamente fermo. Non aprire mai lo sportello con il cestello in movimento. Se era stato selezionato un programma ad alta temperatura, attendere che l'acqua e la biancheria si rareddino. Scaricare sempre l'acqua prima di aprire lo sportello, premendo Acceso/Spento no alla comparsa dell'indicazione "rES" sul display, oppure eseguendo la procedura manuale descritta nella sezione SCARICO DELL'ACQUA RESIDUA.131

SERVIZIO ASSISTENZA Chiamare il numero riportato sul libretto di garanzia, oppure seguire le istruzioni disponibili sul sito web www.whirlpool.eu

1. Provare a risolvere da soli il problema

consultando la sezione GUIDA ALLA RICERCA GUASTI.

2. Spegnere la lavatrice e riaccenderla per

vericare se il problema persiste. Indicare sempre

• Una breve descrizione del problema

• Il modello di lavatrice (vedere la targhetta matricola all'interno dello sportello)

• Il codice di assistenza (sull'adesivo applicato all'interno dello sportello, è il numero che segue la parola “Service”)
