GW96891 - Dimmer Gewiss - Manuale utente e istruzioni gratuiti

Marca	Gewiss
Modello	GW96891
Tipo di prodotto	Dimmer crepuscolare con orologio settimanale
Categoria	Dimmer (interruttore crepuscolare)
Alimentazione	250 V AC, 50-60 Hz
Potere di interruzione (carico ohmico)	16 A / 250 V AC
Potere di interruzione (carico induttivo cos φ 0,6)	10 A / 250 V AC
Potenza max lampada a incandescenza/alogena	2600 W
Potenza max lampada fluorescente	1000 W
Campo di regolazione luminosità	2 - 500 lux
Temporizzazione regolabile	0 - 100 s (accensione e spegnimento)
Numero di canali	1
Posizioni memoria oraria	50
Riserva di marcia	3 anni (partenza fabbrica)
Precisione dell'orologio	± 1 s/giorno a +20°C
Grado di protezione (apparecchio di comando)	IP20
Grado di protezione (sensore)	IP65
Temperatura ambiente (apparecchio di comando)	-10°C à +55°C
Temperatura ambiente (sensore)	-30°C à +70°C
Montaggio	Su guida DIN, locali asciutti solamente
Sezione cavo sensore (min.)	2 x 0,75 mm², lunghezza max 100 m
Sicurezza	Installazione da parte di elettricista qualificato ; PERICOLO DI MORTE PER SCOSSA ELETTRICA
Funzioni principali	Interruttore crepuscolare, orologio settimanale, temporizzazione regolabile, modalità auto e manuale, programmazione
Manutenzione	Nessuna manutenzione specifica ; smaltimento rifiuti secondo normativa
Parti di ricambio	Sensore esterno incluso ; nessuna parte di ricambio fornita

Domande frequenti - GW96891 Gewiss

Come installare il sensore di luminosità?

Il sensore si collega ai morsetti + e - dell'apparecchio. Un ponte deve essere stabilito tra i morsetti B1 e B2 su un solo apparecchio se più unità vengono utilizzate con lo stesso sensore. La lunghezza massima del cavo è di 100 m con una sezione minima di 2 x 0,75 mm².

Come regolare il valore Lux?

Utilizzare il pulsante di regolazione Lux (contrassegno M sull'apparecchio) per impostare il valore desiderato tra 2 e 500 lux. Il LED si accende quando la luminosità ambientale è inferiore al valore impostato.

Come programmare l'orologio settimanale?

Premere il tasto MENU, selezionare PROGRAMMA, poi NUOVO. Scegliere i giorni con √, inserire l'ora e i minuti con +/-. Confermare ogni passaggio con OK. È possibile creare fino a 50 programmi.

Come passare alla modalità manuale?

Utilizzare il tasto sinistro (canale 1): una pressione = FIX ON (accensione forzata), due pressioni = FIX OFF (spegnimento forzato), tre pressioni = ritorno in modalità automatica. Lo stato di commutazione viene visualizzato sullo schermo.

Qual è la durata della riserva di marcia?

La riserva di marcia è di 3 anni dalla partenza fabbrica. Consente di conservare i programmi in caso di interruzione di corrente. La data e l'ora devono essere reimpostate dopo una lunga assenza.

Come cancellare tutti i programmi?

Andare nel menu PROGRAMMA, selezionare CANCELLA, poi TUTTI. Confermare con SÌ. Per cancellare programmi individuali, scegliere NO e cancellare ogni programma uno per uno con CANC.

Cosa fare se l'apparecchio non commuta?

Verificare le tre condizioni: 1) il valore di luminosità programmato non è raggiunto, 2) il tempo di ritardo è trascorso, 3) l'orologio è in modalità ACCESO. Assicurarsi che il sensore sia correttamente collegato e che il ponte tra B1 e B2 sia presente. Controllare anche il fusibile.

Come cambiare la lingua del menu?

Premere MENU, selezionare LANGUAGE, quindi scegliere FRANCAIS con i tasti freccia e confermare con OK. La lingua predefinita è l'inglese.

Posso utilizzare più apparecchi con un solo sensore?

Sì, fino a 10 apparecchi possono funzionare con un solo sensore di luminosità. Il ponte tra i morsetti B1 e B2 deve essere stabilito solo su un apparecchio. Gli altri apparecchi si collegano semplicemente ai morsetti + e - del sensore.

Come regolare il cambio ora legale/invernale?

Nel menu, selezionare ORA LEGALE, poi CALIBRA. È possibile programmare il mese e il giorno del cambio per l'estate e l'inverno. L'impostazione AUTO utilizza il preset di fabbrica (ora europea). Scegliere NO per disattivare il cambio automatico.

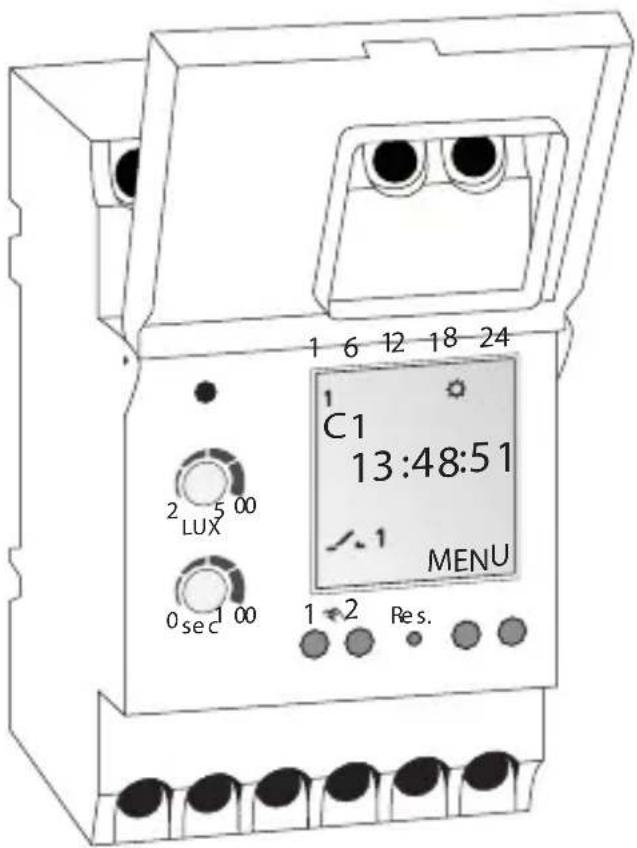

MANUALE UTENTE GW96891 Gewiss

ISTRUZIONI PER L'USO

DELL'INTERRUTTORE CREPUSCOLARE

OPERATING INSTRUCTIONS FOR PHOTO-ELECTRIC SWITCH NOTICE D'UTILISATION DE L'INTERRUPTEUR CRÉPUSCULAIRE INSTRUCCIONES DE EMPLEO DEL INTERRUPTOR CREPUSCOLAR BEDIENUNGSANLEITUNG DÄMMERUNGSSCHALTER

1 6 12 18 24 C1 13:48:51 MENU 2 5 00 LUX 0 sec 1 00 1 2 Res.

GW 96 891

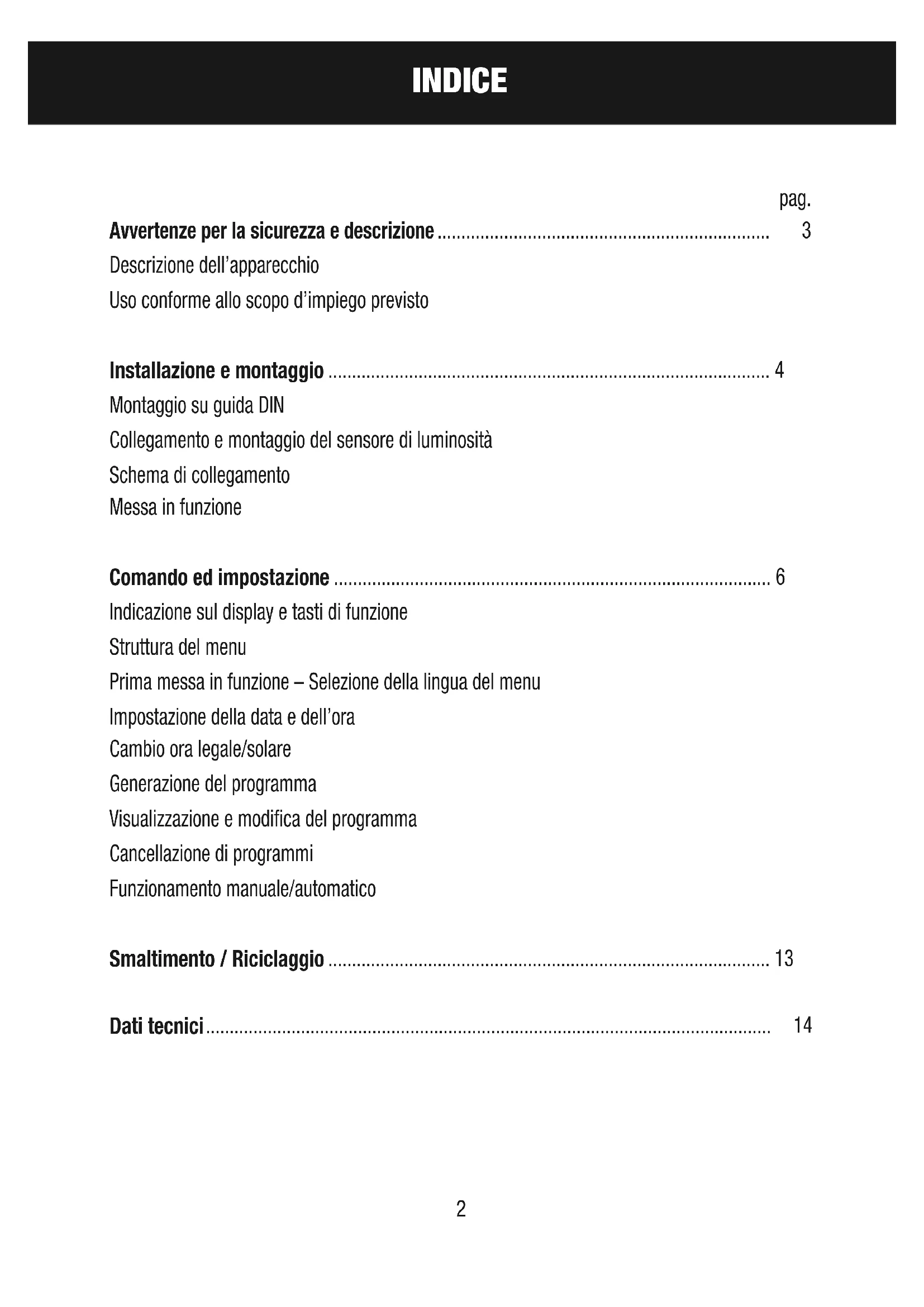

INDICE

pag.

Avvertenze per la sicurezza e descrizione 3

Descrizione dell'apparecchio

Uso conforme allo scopo d'impiego previsto

Installazione e montaggio 4

Montaggio su guida DIN

Collegamento e montaggio del sensore di luminosità

Schema di collegamento

Messa in funzione

Comando ed impostazione 6

Indicazione sul display e tasti di funzione

Struttura del menu

Prima messa in funzione – Selezione della lingua del menu

Impostazione della data e dell'ora

Cambio ora legale/solare

Generazione del programma

Visualizzazione e modifica del programma

Cancellazione di programmi

Funzionamento manuale/automatico

Smaltimento / Riciclaggio 13

Dati tecnici.... 14

PERICOLO DI MORTE PER SCOSSA ELETTRICA!

Il collegamento e il montaggio vanno eseguiti eclusivamente da un elettricista specializzato!

• Osservare le direttive nazionali e le condizioni per la sicurezza!
• Qualsiasi intervento o modifica all'apparecchio comporta la cessazione immediata della garanzia.
• Diametro minimo dei cavi flessibili per i morsetti: 1mm ^2 .
  Diametro massimo: 4mm².

Leggere e rispettare queste istruzioni per garantire il funzionamento perfetto dell'apparecchio e un lavoro sicuro.

Descrizione dell'apparecchio

Interruttore crepuscolare

• 1 canale.
• Ritardo di attivazione ON/OFF regolabile: 0 – 100 s.
• Si possono usare come massimo 10 apparecchi per formare un sistema di regolazione della luce con un solo sensore di luminosità.
• Con timer settimanale.

Uso conforme allo scopo d'impiego previsto

- L'interruttore crepuscolare viene utilizzato per:

• l'illuminazione nel settore privato e commerciale
• l'illuminazione pubblicitaria
• l'illuminazione stradale
• l'illuminazione di vetrine
• l'illuminazione di parcheggi

• il comando di serrande e persiane

• Montaggio solo su guida DIN.

• Adatto solo per l'impiego in locali asciutti!

INSTALLAZIONE E MONTAGGIO

PERICOLO DI MORTE PER SCOSSA ELETTRICA!

Il collegamento e il montaggio vanno eseguiti eclusivamente da un elettricista specializzato!

Montaggio su guida DIN

Collocare l'apparecchio dall'alto in posizione leggermente inclinata sulla guida Spingerlo poi indietro finché non si incastri.

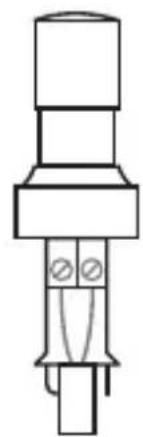

Collegamento e montaggio del sensore di luminosità

1

• Lunghezza del cavo di collegamento: max 100 m
• Diametro del cavo: min 2 x 0,75 mm ^2

INSTALLAZIONE E MONTAGGIO

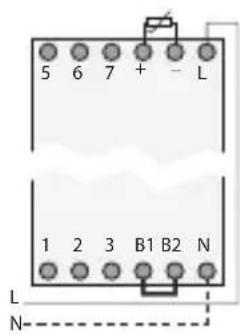

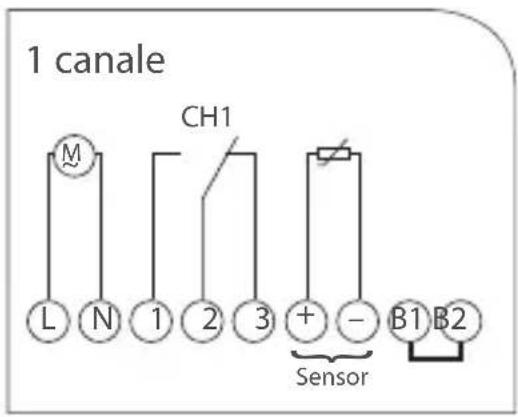

Schema di collegamento

Se il sensore viene collegato ai morsetti + e -, si deve collegare anche un jumper tra i morsetti B1 e B2.

Se vengono utilizzati vari apparecchi con un sensore, questo jumper deve essere collegato solo su un apparecchio.

1 canale CH1 M L N 1 2 3 + - B1 B2 Sensor

L'apparecchio – interruttore crepuscolare e timer – attiva l'uscita (morsetto 1 e 5) solo se vengono soddisfatte le seguenti 3 condizioni:

• la luminosità è inferiore al valore impostato
• è scaduto il tempo di ritardo
• il timer è settato a _ = ON

COMANDO ED IMPOSTAZIONE

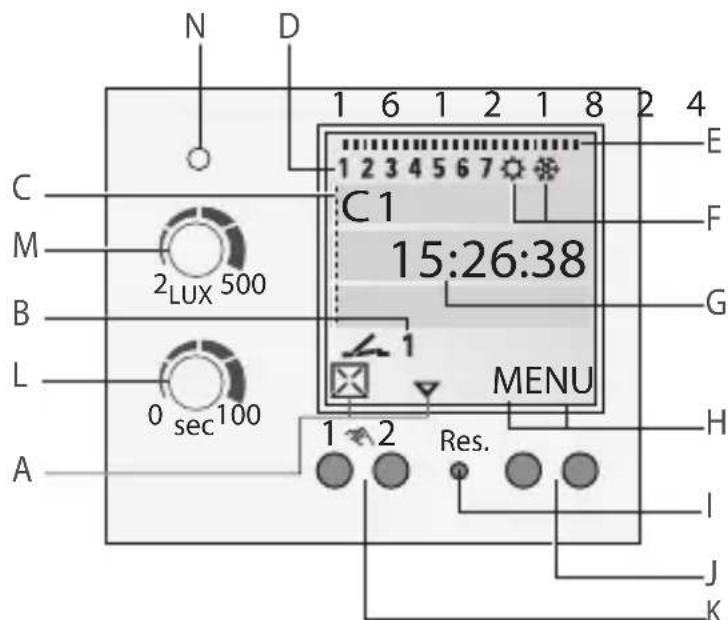

Indicazione sul display e tasti di funzione

• La riga centrale del display che indica i valori da impostare e le voci del menu da visualizzare viene visualizzata in misura più grande.
• Il segno lampeggiante significa che è richiesta un'immissione. Se non viene fatta alcuna immissione entro due minuti, l'orologio torna al funzionamento automatico
• In caso di un reset, i programmi vengono mantenuti. Si devono regolare di nuovo la data e l'ora. Premere il tasto di reset con un oggetto spuntato (penna a sfera).

Impostazione del valore di lux

Posizionare il bottone di impostazione sul valore di lux desiderato (2-500 Lux).

➢Il LED lampeggia non appena il valore di lux impostato sia inferiore alla luminosità ambiente.

Impostazione del tempo di ritardo

Posizionare il bottone di impostazione sul tempo di ritardo desiderato (0 - 100 s).

In questo modo vengono ridotte le acquisizioni sbagliate dovute a brevi influssi luminosi esterni come ad es. lampi ecc.

A Indicazioni delle funzioni dei due tasti a sinistra
B Indicazioni degli stati di attivazione

COMANDO ED IMPOSTAZIONE

C 3 righe del display

D Indicazione del giorno della settimana

E Panoramica del programma di attivazione giornaliera

F Indicazione dell'ora legale/solare

G Tensione di esercizio (punti permanenti)

Funzionamento a riserva di carica (punti lampeggiano)

H Indicazioni delle funzioni dei due tasti a destra

Tasti/Interruttori

I Reset

J Tasti a destra

K Tasti a sinistra con funzione manuale nel funzionamento automatico

L Bottone di impostazione del ritardo di attivazione ON/OFF

M Bottone di impostazione del valore di lux

N Indicazione degli stati di attivazione senza ritardo

Indicazioni delle funzioni dei due tasti a sinistra:

△ scorrere nel menu verso l'alto

∇ scorrere nel menu verso il basso

✉ respingere la selezione

√ accettare la selezione

+ premere brevemente = +1 / premere a lungo (ca 2 s) = +5

- premere brevemente = -1 / premere a lungo (ca 2 s) = -5

Indicazioni delle funzioni dei due tasti a destra:

MENU Uscire dal funzionamento automatico ed entrare nella modalità di programmazione

ESC premere brevemente = un passo indietro premere a lungo (ca 2 s) = tornare al funzionamento automatico

OK selezionare ed accettare

EDT modificare i programmi nella “modalità di lettura”

NO non eseguire il comando

SI eseguire il comando

DEL cancellare

COMANDO ED IMPOSTAZIONE

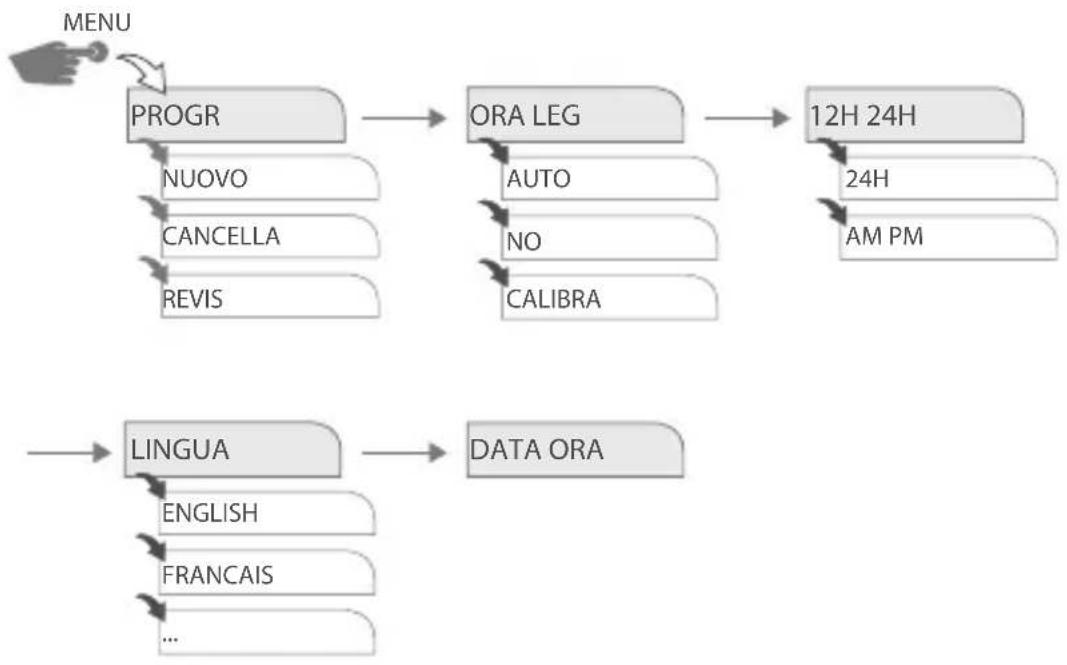

Struttura del menu


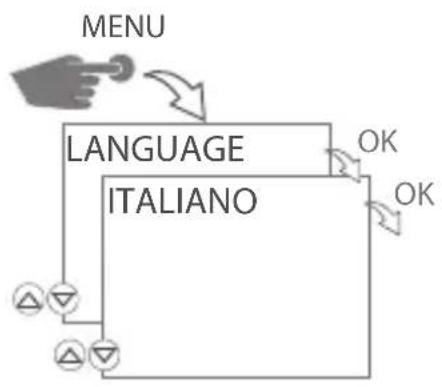

Prima messa in funzione - Selezione della lingua del menu

Al momento di consegna, il timer è in funzionamento automatico con preimpostazione dell'ora, della data (CET) e della lingua inglese.

Premere il tasto Menu per realizzare delle impostazioni. Selezionare poi l'impostazione desiderata.


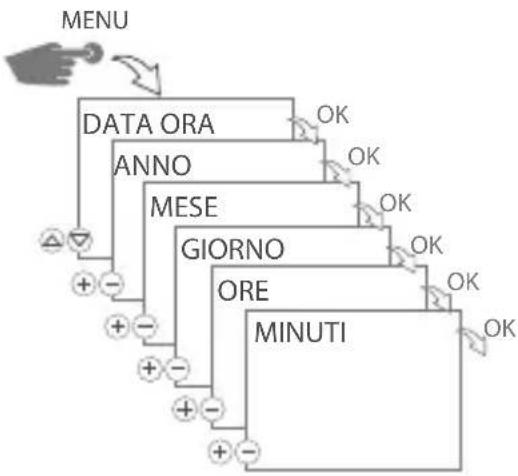

Impostazione della data e dell'ora

Nel menu 12H 24H si può scegliere tra l'indicazione AM/PM o di 12/24 ore.

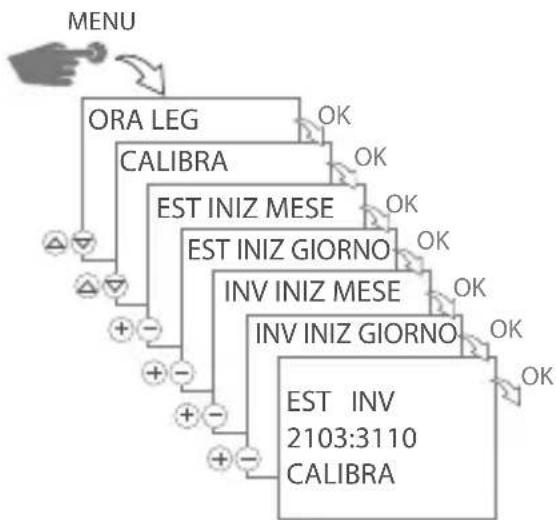

Cambio ora legale/solare

Sono possibili le seguenti impostazioni:

AUTO

Preimpostazione di fabbrica secondo le disposizioni di legge (CET). Ciò viene ri-calcolato ogni anno.

NO

Nessun cambio.

CALIBRA

Programmazione manuale. La preimpostazione di fabbrica viene sovrascritta. L'ora legale/solare programmata viene ricalcolata automaticamente per ogni anno. L'ora viene cambiata nello stesso giorno della settimana impostato della stessa settimana del mese.

COMANDO ED IMPOSTAZIONE

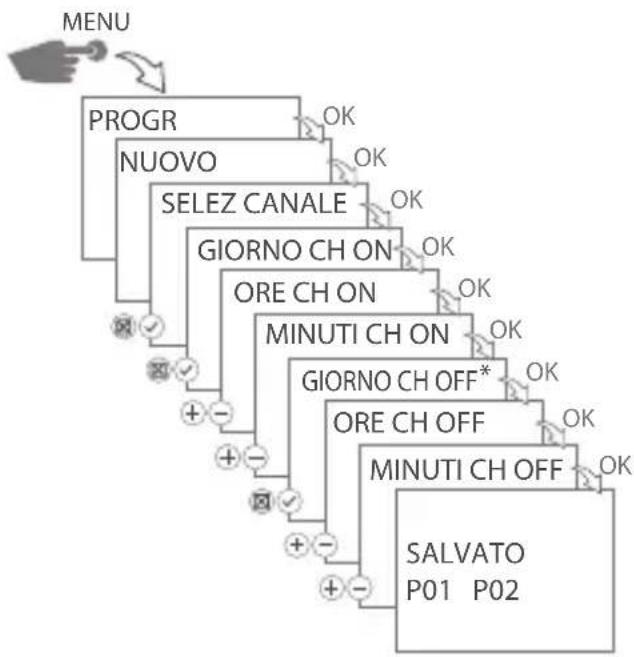

Generazione del programma

*) È disponibile solo se i giorni singoli sono stati selezionati per il comando ON.

1. Premere il tasto Menu.
2. Confermare PROGR con OK.
3. Confermare NUOVO con OK.

Le posizioni di memoria libere vengono visualizzate brevemente.

Comando ON:

4 Selezionare i giorni desiderati ☒ e confermare con √. → OK
5. Immettere l'ora (+/-) → OK
6. Immettere i minuti (+/-) → OK

Comando OFF:

1. Se richiesto, selezionare i giorni desiderati ☒ e confermare con √. → OK
2. Immettere l'ora (+/-) → OK
3. Immettere i minuti (+/-) → OK

Il programma viene memorizzato.

COMANDO ED IMPOSTAZIONE

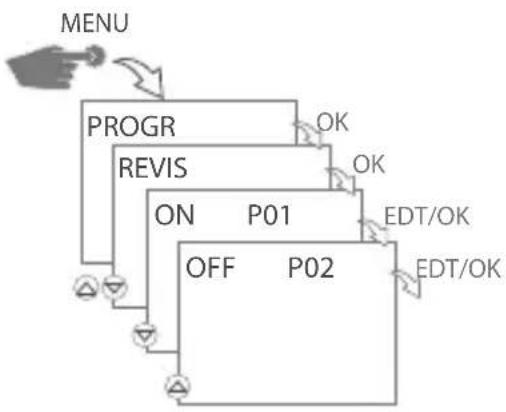

Visualizzazione e modifica del programma

• Con si può scorrere nei passi del programma.
• Premere OK per passare al prossimo programma.
• Premere EDT per modificare il programma in questione.
  La procedura corrisponde alla generazione di un programma nuovo.

Cancellazione di programmi

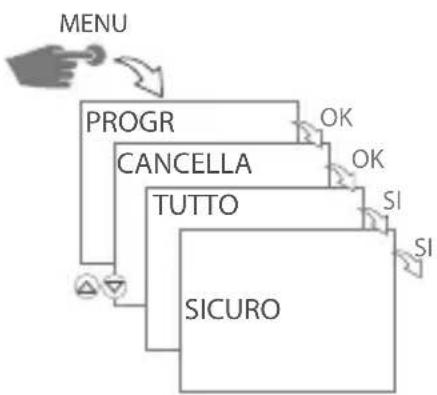

CANCELLARE TUTTI I PROGRAMMI

• Premere SI per cancellare tutti i programmi.
• Premere NO per cancellare i singoli programmi.

COMANDO ED IMPOSTAZIONE

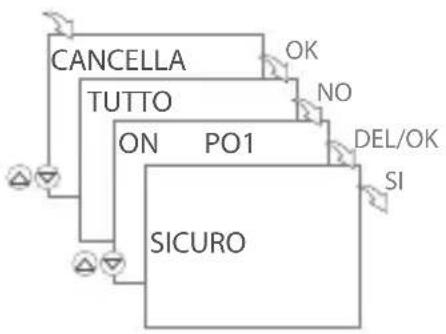

CANCELLARE SINGOLI PROGRAMMI

• Se vengono cancellati singoli programmi, vengono cancellati tutti i passi di programma corrispondenti (ad es P01 ON e P02 OFF).
• Premere OK per passare al prossimo programma.


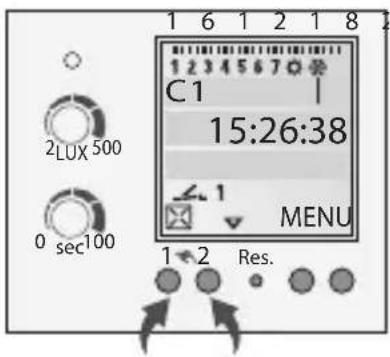

Funzionamento manuale/automatico

• Interruttore manuale: durata ON / durata OFF / funzionamento automatico.
• Tasto a sinistra = canale 1.

C1 15:26:38 MENU 2LUX 500 0 sec100 1 2 Res.

Premere una volta = FIX ON = durata ON

Premere due volte = FIX OFF = durata OFF

Premere 3 volte = funzionamento automatico

Indicazione dello stato di attivazione

Non vi è nessuna visualizzazione nel modo automatico.

SMALTIMENTO / RICICLAGGIO

Il materiale d'imballaggio va eliminato correttamente in conformità alle disposizioni e normative di legge.

Per lo smaltimento di componenti del sistema guasti o del sistema stesso dopo la durata utile del prodotto vanno rispettate le seguenti indicazioni:

• eliminare correttamente, cioè separando i gruppi di materiale dei pezzi da smaltire.
• Non gettare i rifiuti elettrici ed elettronici nell'immondizia Portare queste parti in centri di riciclaggio.
• Smaltire generalmente nel rispetto dell'ambiente in conformità allo stato della protezione dell'ambiente, del riciclaggio e dello smaltimento.

DATI TECNICI

Potere di interruzione:

carico ohmico	16 A / 250 V AC
carico induttivo cos φ0,6	10 A / 250 V AC
Carico di lampade a	2600W
incandescenza/alogene
Lampada fluorescente	1000W
Potere max di interruzione	3700W / 750W
AC1 / AC15

Temperatura ambiente:

Apparecchio di regolazione / -10°C... + 55°C / -30°C... + 70°C sensore di luminosità

Grado di protezione:

Apparecchio di regolazione / IP 20 / IP 65 sensore di luminosità

Interruttore crepuscolare:

Gamma di regolazione	2 lx – 500 lx
Ritardo di attivazione	regolabile: ca 0-100 s ON/0-100 s OFF

Timer:

Posizioni di memoria	50
Precisione dell'orologio	modello ± 1 s/giorno a +20°C
Riserva di carica	3 anni di fabbrica

ENGLISH

CONTENTS

pag.

Indicazioni delle funzioni dei due tasti a sinistra:

Ai sensi dell'articolo 9 comma 2 della Direttiva Europea 2004/108/CE e dell'articolo R2 comma 6 della Decisione 768/2008/EC si informa che responsabile dell'immissione del prodotto sul mercato Comunitario è:
