MANUALE UTENTE KFK 45411 A2 NF Koenic

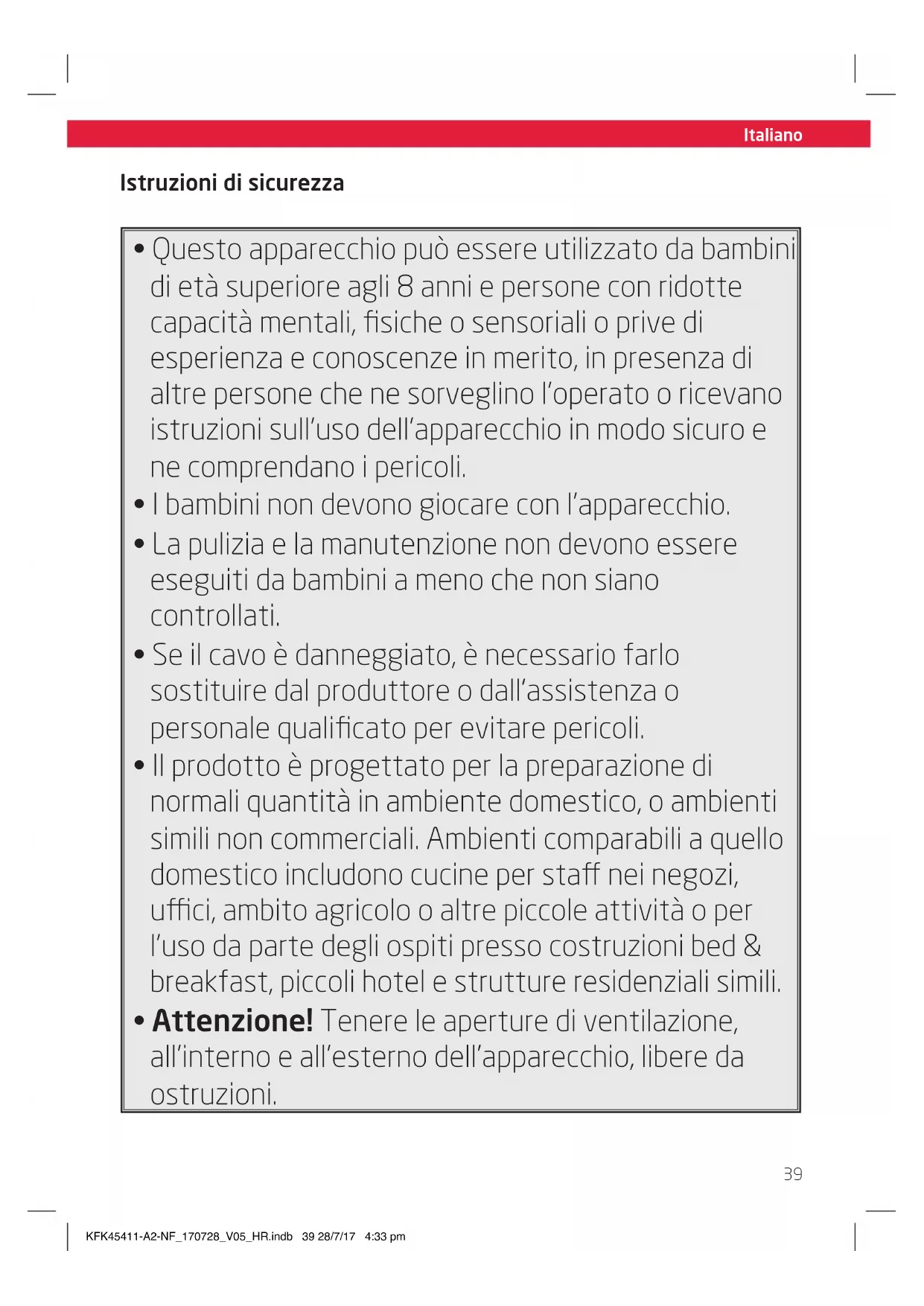

Istruzioni di sicurezza

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l’operato o ricevano istruzioni sull’uso dell’apparecchio in modo sicuro e ne comprendano i pericoli.

• I bambini non devono giocare con l’apparecchio.

• La pulizia e la manutenzione non devono essere eseguiti da bambini a meno che non siano controllati.

• Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall’assistenza o personale qualificato per evitare pericoli.

• Il prodotto è progettato per la preparazione di normali quantità in ambiente domestico, o ambienti simili non commerciali. Ambienti comparabili a quello domestico includono cucine per sta nei negozi, uci, ambito agricolo o altre piccole attività o per l’uso da parte degli ospiti presso costruzioni bed & breakfast, piccoli hotel e strutture residenziali simili.

• Attenzione! Tenere le aperture di ventilazione, all’interno e all’esterno dell’apparecchio, libere da ostruzioni. KFK45411-A2-NF_170728_V05_HR.indb 39 28/7/17 4:33 pmItaliano

Istruzioni di sicurezza

• Attenzione! Non usare mezzi meccanici o altri mezzi diversi da quelli consigliati dal produttore per accelerare il processo di sbrinamento.

• Attenzione! Non danneggiare il circuito del refrigerante.

• Attenzione! Non usare apparecchi elettrici nei compartimenti per gli alimenti del prodotto a meno che non siano del tipo raccomandato dal produttore.

• Non mettere sostanze esplosive come bombolette per l’aerosol contenenti propellente infiammabile in questo prodotto.

• La lampada non è sostituibile.

• Seguire le istruzioni nel capitolo Pulizia e cura. KFK45411-A2-NF_170728_V05_HR.indb 40 28/7/17 4:33 pmItaliano

Istruzioni di sicurezza

1. Leggere con cura questo manuale prima

dell’uso. Contiene importanti informazioni per la sicurezza, nonché indicazioni di funzionamento e manutenzione.

2. Non posizionare alcunché sopra il prodotto.

3. Non immergere mai le parti elettriche in acqua

durante la pulizia. Non tenere mai il dispositivo sotto acqua corrente.

4. Non riparare mai da soli il dispositivo. Per

assistenza e riparazioni, contattare un centro autorizzato.

5. Il voltaggio deve corrispondere alle

informazioni presenti sull’etichetta del modello del prodotto.

6. Scollegare la corrente tirando dalla spina dalla

7. Evitare guasti del cavo di alimentazione

causati da calpestamento o contatto con angoli taglienti.

8. Conservare il dispositivo e il cavo di

alimentazione lontano da fonti di calore come forni, piastre e altri dispositivi/oggetti che producono calore.

9. Tirare sempre la spina e non il cavo di

alimentazione. Non tirare mai dal cavo.

10. Scollegare il dispositivo se non in uso, prima

di montare o smontare accessori e prima di pulirlo.

11. Usare questo prodotto in ambienti chiusi e

12. Questo prodotto non è previsto per scopo

commerciale. E’ progettato esclusivamente per uso domestico.

13. Assicurarsi che i componenti elettrici, le

parti alimentate da corrente e il cavo di alimentazione non si bagnino.

14. Usare esclusivamente accessori forniti con

il dispositivo o raccomandati dal produttore!

15. Non coprire il prodotto quando è in

funzione. Pericolo di incendio! KFK45411-A2-NF_170728_V05_HR.indb 41 28/7/17 4:33 pm42 Italiano Congratulazioni! Grazie per aver acquistato un prodotto KOENIC. Leggere questo manuale con attenzione e conservarlo per futura consultazione. Uso previsto Questo prodotto è adatto esclusivamente per la conservazione in frigorifero e il congelamento di cibo e bevande. Qualsiasi altro uso può danneggiare il prodotto e causare lesioni. Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o impropri , o per usi del prodotto che non rispondono alle finalità indicate dal costruttore. Prima messa in funzione Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l’immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti. Ispezionare i contenuti della consegna per verificarne la completezza e l’eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita. Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura. Non smaltire questi apparecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così aiutate a risparmiare le risorse ed a proteggere l’ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni. Contenuto 1 x abbinamento fridge e freezer 1 x set di porte reversibili 1 x set di maniglie con materiale di fissaggio 2 x porta uova per 6 uova cad. 1 x Vassoio per cubetti ghiaccio 1 x Manuale d’uso Elenco delle parti

Pannello di controllo con display per temperatura e funzioni

LED spia della funzione di congelamento velocesuper super

LED spia della funzione holiday

Cavo di alimentazione e spina (non mostrato)

Piedini regolabili, anteriori

• Set per cambiare i fermi dello sportello (non mostrato)

• 2x maniglie con materiale di fissaggio (non mostrato)

• 2x porta uova per 6 uova cad. (non mostrato)

• Vassoio per cubetti di ghiaccio (non mostrato) KFK45411-A2-NF_170728_V05_HR.indb 42 28/7/17 4:33 pm43 Italiano Installazione Fig.

Posizionare l’apparecchio su una superficie piana e stabile. Mantenere la distanza minima su tutti i lati. Fig.

Le dierenze di livello possono essere compensate grazie ai piedini anteriori regolabili. Fig.

Il frigorifero è dotato di tre ripiani in vetro che, se lo si desidera, possono essere rimossi tirandoli in avanti. Il ripiano in vetro inferiore può essere utilizzato in tre diverse altezze. Uso Fig.

Inserire la spina nella presa di corrente corretta. Nota: Attendere che il prodotto si prerareddi per circa 2-3 ore prima di mettere all’interno alimenti. Modalità Freezer Fig.

Premere il pulsante Freezer per impostare la temperatura del freezer fra -16 a -24 ° C in progressioni di 2 ° alla volta. Fig.

Premendo il pulsante Freezer per almeno 3 secondi, si attiva la funzione di congelamento veloce (super) e la spia si illumina. In questo modo il cibo si congelerà più velocemente. La funzione si spegne in automatico dopo 26 ore o può essere spenta manualmente premendo il pulsante Freezer. Il freezer ritorna all’impostazione precedente. Modalità Fridge Fig.

Premere il pulsante Fridge per impostare la temperatura del frigorifero da 2,3, 4, 6 a 8 ° C. Modalità Holiday Fig.

Premendo il pulsante Fridge per almeno 3 secondi si attiva la funzione holiday e si accende la spia. In questo modo la temperatura di rareddamento aumenta a 15 °C al fine di ridurre al minimo il consumo energetico. Attenzione

• Non conservare del cibo nel frigorifero se questa funzione è attivata.

• La funzione può essere disattivata premendo il pulsante Fridge. Il frigorifero ritorna all’impostazione precedente. Regolare i lati degli sportelli Nota:

• Se necessario, e se il sito lo richiede, è possibile cambiare la posizione di montaggio degli sportelli. Se si desidera farlo, attenersi alle seguenti istruzioni nell’ordine indicato.

• Sono necessari i seguenti utensili: Chiave a tubo da 8 mm, chiave da 8 mm, cacciavite Phillips, cacciavite piatto. A causa dell’unicità degli utensili giusti, essi non sono menzionati separatamente nelle istruzioni che seguono.

• Per questa applicazione, sono necessari e sono forniti con l’apparecchio, un diverso tipo di fermo d’arresto e copertura.

• Per sicurezza, rimuovere i tre ripiani dello sportello per evitare che si danneggino. KFK45411-A2-NF_170728_V05_HR.indb 43 28/7/17 4:33 pm44 Italiano Sportello in alto

Tirare via la copertura in alto e il cappuccio d’angolo.

Per rimuovere le coperture, se necessario, utilizzare una scheda di plastica o una spatola per rimuovere i cappucci. Mentre si svita, tenere lo sportello del frigorifero o potrebbe danneggiarsi. Rimuovere le due viti sulla cerniera in alto.

Tirare via o sportello e posizionarlo su una superficie morbida e pulita.

Attaccare i due fermi d’arresto forniti e l’arresto e avvitare entrambi al lato sinistro dello sportello. Sportello in basso

Tenere lo sportello del freezer e rimuovere le due viti posizionate nella cerniera centrale.

Tirare in avanti lo sportello del freezer e posizionarlo su una superficie soce e pulita.

Rimuovere i tre cappucci ciechi dallo scomparto freezer e inserirli nei fori aperti. Parte inferiore del frigorifero Attenzione Scollegare la spina di alimentazione dalla presa di rete!

Inclinare il frigorifero in modo da poter lavorare sulla parte inferiore posizionare il frigorifero completamente disteso sulla parte posteriore. Assicurarsi che la parte posteriore sia sopra una superficie morbida e pulita. Svitare i piedini su entrambi i lati. Allentare le viti e rimuovere entrambe le piastre.

Rimuovere il bullone della cerniera della porta e avvitarlo nel foro adiacente.

Sostituire entrambe le piastre in modo che la piastra destra sia posizionata sulla sinistra e avvitare entrambe le piastre sul fondo. Avvitare i piedini nelle piastre su entrambi i lati. Posizionare nuovamente il frigorifero sui suoi piedi e regolare quest’ultimi, se necessario. KFK45411-A2-NF_170728_V05_HR.indb 44 28/7/17 4:33 pm45 Italiano Montaggio della porta Attenzione Dopo aver posizionato il frigorifero in piedi, attendere 2 ore prima di collegarlo alla presa di corrente per consentire al sistema di rareddamento di riprendere la completa capacità.

Posizionare lo sportello del frigorifero sulla cerniera inferiore. Girare la cerniera centrale e inserire il bullone nel foro sinistro dello sportello del freezer e avvitare la cerniera saldamente. Adesso lo sportello del freezer è fissato. Controllare il corretto funzionamento e montaggio.

Svitare il bullone dalla cerniera in alto. Girare la cerniera, inserire e avvitare il bullone dall’altro lato, nuovamente attraverso il foro.

Agganciare la copertura aggiuntiva (in dotazione) alla cerniera in alto.

Posizionare il foro presente nel lato sinistro dello sportello del frigorifero sul bullone della cerniera centrale e tenere saldamente lo sportello. Inserire il bullone della cerniera in alto nel foro a sinistra presente sullo sportello superiore del frigorifero. Avvitare la cerniera superiore al frigorifero. Controllare il corretto funzionamento e montaggio.

Agganciare la copertura superiore allo sportello del frigorifero.

Se necessario, le maniglie possono essere attaccate allo sportello de frigorifero e del freezer. Rimuovere i cappucci di protezione. Fissare le maniglie con le viti extra in dotazione, ai lati dello sportello del frigorifero e del freezer. Inserire i cappucci extra forniti sulle teste delle viti. Consigli per il risparmio energetico

• Non posizionare il prodotto in prossimità di fonti di calore (radiatore o cucina, ecc.)

• Assicurarsi che l’aria fluisca senza ostacoli attorno al frigorifero e al freezer.

• Se si è formato del ghiaccio, sbrinare l’apparecchio. Uno spesso strato di ghiaccio influisce sulla trasmissione del freddo, aumentando così il consumo energetico.

• Quando si apre l’apparecchio per prendere fuori gli alimenti, aprire lo sportello per breve tempo solamente. Un minor tempo d’apertura dello sportello porta ad un minor deposito di ghiaccio sulle pareti del freezer.

• Selezionare l’impostazione del regolatore della temperatura secondo la capacità di riempimento del prodotto.

• Usare cassetti, cestini o ripiani per conservare gli alimenti. Se l’energia del prodotto viene usata in modo eciente, il consumo energetico può essere ridotto al minimo. KFK45411-A2-NF_170728_V05_HR.indb 45 28/7/17 4:33 pm46 Italiano Pulizia e manutenzione Attenzione

• Scollegare il prodotto e lasciarlo rareddare completamente prima di pulirlo. Non immergere le parti elettriche del prodotto in acqua durante la pulizia o funzionamento. Non tenere mai il prodotto sotto acqua corrente.

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graare la superficie.

• Non usare mai olio o grasso sulla guarnizione della porta. Col tempo la renderà porosa.

• Non usare sistemi di pulizia a vapore. Il vapore potrebbe venire a contatto con parti elettriche del prodotto, causando un corto circuito.

• Pulire le superfici esterne del dispositivo con un panno umido e quindi asciugarle completamente.

• Far attenzione a non far entrare acqua all’interno del prodotto (ad esempio, attraverso l’interruttore).

• Pulire la guarnizione della porta solo con acqua, e poi asciugarla accuratamente.

• Le parti amovibili, ad es. ripiani in vetro, possono essere asportate per la pulizia. Smantellamento Se si dovesse verificare un arresto più lungo durante il funzionamento del frigorifero, si devono eseguire i seguenti passaggi:

• Scollegare il prodotto.

• Svuotare il prodotto.

• Pulire l’interno dello scomparto del freezer e lasciare asciugare.

• Pulire facendo attenzione, tutti gli accessori (cassetti per le verdure, scomparti dello sportello, ripiani in vetro, ecc.)

• Lasciare lo sportello aperto per evitare la formazione di odori spiacevoli e di umidità. Caratteristiche Tensione : 220-240 V~ Frequenza : 50 Hz Corrente nominale : 0,5 A Consumo di energia kWh/24h : 0,625 kWh/anno : 228 Temperatura ambiente : 10°C-43°C Capacità netta del frigorifero : 200 L Capacità netta del freezer : 85 L Dimensioni (A x L x P): 595×653×1780 mm Profondità con porta aperta : 1200 mm Questo prodotto è previsto per l’uso in classi climatiche da SN a T Classe climatica Temperatura ambiente SN +10 to +32 °C S +16 to +32 °C ST +16 to +38 °C T +16 to +43 °C KFK45411-A2-NF_170728_V05_HR.indb 46 28/7/17 4:33 pm47 Italiano Risoluzione dei problemi Se ci sono problemi durante il funzionamento, fare riferimento alla seguente tabella. Se i problemi non possono essere risolti come indicato sotto Soluzione, si prega di contattare il produttore. Problema Possibili cause Soluzione Il prodotto non funziona •Alimentazione interrotta •Controllare alimentazione elettrica La temperatura negli scomparti non è abbastanza bassa.

• Lo sportello non è ben chiuso o viene aperto spesso.

• Riposizionare gli alimenti in modo che la porta possa essere chiusa saldamente.

• La temperatura ambiente è inferiore a 10 °C o superiore a 43 °C

• Il prodotto è previsto venga usto in un ambiente con temperature fra i 10 °C e i 43 °C. L'acqua si raccoglie nella parte inferiore dello scomparto

• Gli alimenti vengono a contatto on la parete posteriore dello scomparto.

• Allontanare gli alimenti o il contenitore dalla parete posteriore La lampada interna non si illumina

• La lampada è difettosa •Contattare il centro assistenza KFK45411-A2-NF_170728_V05_HR.indb 47 28/7/17 4:33 pmNederlands

Nome del fornitore Marchio del fornitore Imtron KOENIC b Identificatore del modello KFK45411-A2-NF

Categoria del modello di apparecchio di refrigerazione per uso domestico

d Classe di ecienza energetica A++ e Marchio UE di qualità ecologica (ecolabel) --

Consumo annuo di energia (AE C ) in kWh/anno Consumo annuo di energia (AE C ) in kWh/anno, Consumo di energia 228 kWh/anno basato sui risultati di prove standard per 24 ore. Il consumo eettivo dipende dalla modalità di utilizzo dell’apparecchio e dal luogo in cui è installato

• Volume utile di ogni scomparto

• Eventuale numero di stelle 200L+85L

h La temperatura di progetto per gli scomparti di altro tipo -- i Dicitura antibrina per i relativi scomparti Vano frigorifero e congelatore

Dicitura autonomia di conservazione senza energia elettrica “X” h definita come tempo di risalita della temperatura

k Capacità di congelamento espressa in kg/24 h 12
