BEDIENUNGSANLEITUNG KFK 45411 A2 NF Koenic

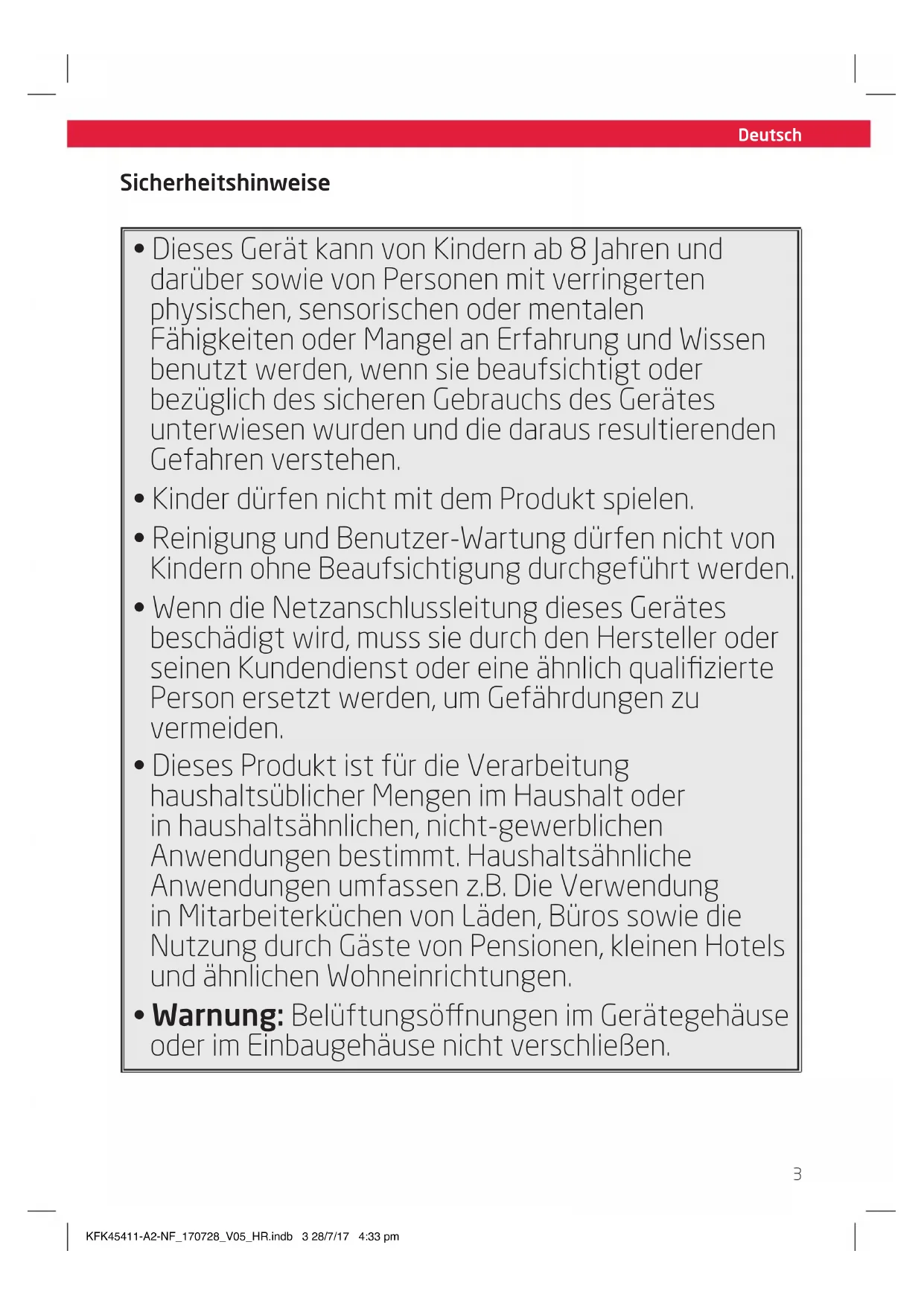

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Produkt spielen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Dieses Produkt ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z.B. Die Verwendung in Mitarbeiterküchen von Läden, Büros sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

• Warnung: Belüftungsönungen im Gerätegehäuse oder im Einbaugehäuse nicht verschließen. KFK45411-A2-NF_170728_V05_HR.indb 3 28/7/17 4:33 pmDeutsch

• Warnung: Zum Beschleunigen des Abtauvorgangs keine anderen mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen.

• Warnung: Kältemittelkreislauf nicht beschädigen.

• Warnung: Keine elektrischen Geräte innerhalb des Kühlfachs betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.

• In diesem Gerät keine explosionsfähigen Stoe, wie zum Beispiel Aerosolbehälter mit brennbarem Treibgas, lagern.

• Die Lampen sind nicht austauschbar.

• Beachten Sie das Kapitel Reinigung und Pflege. KFK45411-A2-NF_170728_V05_HR.indb 4 28/7/17 4:33 pmDeutsch

1. Lesen Sie diese Bedienungsanleitung

vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

2. Stellen Sie keine Gegenstände auf das

3. Tauchen Sie elektrische Teile des Produktes

während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.

4. Reparieren Sie das Produkt auf keinen Fall

selbst (z. B. wenn das Netzkabel beschädigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.

5. Die Netzspannung muss mit den Angaben

auf dem Typenschild des Produktes übereinstimmen.

6. Nur der Netzstecker kann das Produkt

vollständig vom Stromnetz trennen. Achten Sie darauf, dass der Netzstecker immer gut zugänglich und erreichbar ist.

7. Vermeiden Sie Beschädigungen des

Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.

8. Halten Sie das Produkt, einschließlich

Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen oder anderen Hitze erzeugenden Produkten, fern.

9. Ziehen Sie den Netzstecker nur am

Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Kabel.

10. Ziehen Sie den Netzstecker aus der

Steckdose, ... - wenn das Produkt nicht benutzt wird, - wenn Funktionsstörungen auftreten, - bevor Sie Zubehör anbringen / entfernen und - bevor Sie das Produkt reinigen.

11. Verwenden Sie das Produkt nur in

trockenen Innenräumen, niemals im Freien.

12. Dieses Produkt ist nicht für kommerziellen

Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

13. Achten Sie darauf, dass elektrische

Komponenten, stromführende Teile und das Kabel nicht nass werden.

14. Kein Zubehör benutzen, welches nicht mit

diesem Gerät mitgeliefert wurde oder vom Hersteller empfohlen wird!

15. Das Produkt während des Betriebs nicht

zudecken. Brandgefahr! KFK45411-A2-NF_170728_V05_HR.indb 5 28/7/17 4:33 pm6 Deutsch Lieferumfang 1 x Kühl- und Gefrierschrankkombination 1 x Set zur Änderung der Türanschläge 1 x Set Grie mit Befestigungsmaterial 2 x Eierhaltereinsätze für je 6 Eier 1 x Eiswürfelform 1 x Bedienungsanleitung Bedienelemente und Komponenten

Temperatur- und Funktionsregler mit Anzeige

Anzeige Gefrierschranktemperatur

Anzeige Schnellfrierfunktion super

Anzeige holiday –Funktion

Anzeige Kühlschranktemperatur

Netzkabel mit Stecker (nicht abgebildet)

Verstellbare Standfüße, vorn

Türablage (2x) Zubehör

• Set zur Änderung der Türanschläge (nicht abgebildet)

• 2x Grie mit Befestigungsmaterial (nicht abgebildet)

• 2x Eierhaltereinsätze für je 6 Eier (nicht abgebildet)

• Eiswürfelform (nicht abgebildet) Herzlichen Glückwunsch! Vielen Dank, dass Sie sich für ein KOENIC- Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf. Bestimmungsgemässe Verwendung Das Produkt ist nur zum Kühlen und Gefrieren von Speisen und Getränken zu verwenden. Jeglicher anderer Gebrauch kann zu Schäden am Produkt oder Verletzungen führen. Das Produkt ist nur für den Einsatz im privaten Haushalt bestimmt und nicht für den gewerblichen Gebrauch geeignet. Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschäden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts. Vor dem ersten Gebrauch Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich die Originalverpackung aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach. Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle. Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege. Das Symbol „durchgestrichene Mülltonne” erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoe enthalten. Dieses Gerät nicht im unsortier- ten Hausmüll snodern nur an einer ausgewiese- nen Sammelstelle für Elektro- und Elektronik- Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden. KFK45411-A2-NF_170728_V05_HR.indb 6 28/7/17 4:33 pm7 Deutsch Holiday Modus Abb.

Durch Drücken der Taste Fridge für mind. 3 Sekunden aktivieren Sie die Funktion holiday (Urlaub) und die Anzeige leuchtet. Dabei wird die Kühlschranktemperatur auf 15 °C erhöht, um den Energieverbrauch zu minimieren. Achtung

• Lagern Sie keine Lebensmittel im Kühlschrank wenn diese Funktion aktiviert ist.

• Die Funktion kann durch Drücken der Taste Fridge wieder abgeschaltet werden. Der Kühlschrank kehrt dann zur vorherigen Einstellung zurück. Anschlagseiten der Türen ändern Hinweis:

• Bei Bedarf oder wenn es die Räumlichkeiten erfordern, können die Anschlagseiten der Türen geändert werden. Beachten Sie dazu alle nachfolgenden Anweisungen in der angegebenen Reihenfolge.

• Dazu sind folgende Werzeuge notwendig: Steckschlüssel 8 mm, Maulschlüssel 8 mm, Kreuzschlitzschraubenzieher, Schlitzschraubenzieher. Aufgrund der Eindeutigkeit der passenden Werkzeuge werden diese in den nachfolgenden Anweisungen nicht gesondert erwähnt.

• Für diese Änderung benötigen Sie weiterhin eine andere Anschlaghalterung und Abdeckkappe, welche dem Gerät beiliegen.

• Entnehmen Sie zur Sicherheit die drei Türfächer, damit diese nicht beschädigt werden. Installation Abb.

Stellen Sie das Gerät auf einen ebenen und stabilen Untergrund. Halten Sie die Mindestabstände zu allen Seiten ein. Abb.

Unebenheiten können mit den verstellbaren Vorderfüßen ausgeglichen werden. Abb.

Der Kühlschrank ist mit drei Glasablagen ausgestattet. Alle drei können bei Bedarf entnommen werden, indem sie nach vorn herausgezogen werden. Die untere Glasablage kann in 2 verschiedenen Höhen eingesetzt werden. Bedienung Abb.

Stecken Sie den Netzstecker in eine geeignete Steckdose. Hinweis: Lassen Sie das Gerät 2-3 Stunden vorkühlen, bevor Sie Lebensmittel hineinstellen. Freezer Modus Abb.

Durch Drücken der Taste Freezer können Sie die Temperatur des Gefrierschranks in 2°C-Temperaturschritten von -16 bis -24 °C einstellen. Abb.

Durch Drücken der Taste Freezer für mind. 3 Sekunden aktivieren Sie die Funktion super (Schnellfrieren) und die Anzeige leuchtet. Dadurch werden Lebensmittel schneller eingefroren. Die Funktion wird automatisch nach 26 Stunden abgeschaltet oder kann auch durch Drücken der Taste Freezer manuell abgeschaltet werden. Der Gefrierschrank kehrt dann zur vorherigen Einstellung zurück. Fridge Modus Abb.

Durch Drücken der Taste Fridge können Sie die Temperaturen des Kühlschrankes auf 2, 3, 4, 6 oder 8 °C einstellen. KFK45411-A2-NF_170728_V05_HR.indb 7 28/7/17 4:33 pm8 Deutsch Obere Tür

Ziehen Sie die Blende auf der Oberseite der Tür und die Eckkappe ab.

Ziehen Sie die Blenden ab. Nehmen Sie ggf. eine Kunststoarte oder –spatel zu Hilfe, um die Kappen auszuhebeln. Halten Sie beim Abschrauben unbedingt die Kühlschranktür fest, da diese sonst beschädigt wird. Entfernen Sie die beiden Schrauben am oberen Scharnier.

Ziehen Sie die Tür nach oben heraus und legen Sie sie auf eine weiche und saubere Unterlage.

Entfernen Sie die beiden Schrauben, die Anschlaghalterung und den Anschlag.

Nehmen Sie die extra mitgelieferte Anschlaghalterung und den Anschlag und schrauben beides an der linken Seite der Tür an. Untere Tür

Halten Sie die Gefrierschranktür sicher fest und entfernen Sie die beiden Schrauben am mittleren Scharnier.

Ziehen Sie die Gefrierschranktür nach oben weg und legen Sie sie auf eine weiche und saubere Unterlage.

Entfernen Sie die beiden Schrauben, die Anschlaghalterung und den Anschlag.

Schrauben Sie nun Anschlaghalterung und Anschlag an der linken Seite der Tür an.

Entfernen Sie die drei Blindverschlüsse über dem Gefrierfach und stecken diese nach rechts in die oenen Löcher. Kühlschrankboden Achtung Netzstecker ziehen!

Kippen Sie den Kühlschrank an, sodass Sie an der Unterseite arbeiten können oder legen Sie den Kühlschrank vollständig auf seine Rückseite. Achten Sie darauf, dass die Rückseite auf einer weichen und sauberen Unterlage liegt. Schrauben Sie auf beiden Seiten die Füße ab. Lösen Sie die Schrauben und nehmen Sie beide Bleche ab.

Entfernen Sie den Türscharnierbolzen und verschrauben Sie ihn im danebenliegenden Loch.

Tauschen Sie beide Bleche aus, sodass das vormals rechte Scharnierblech links sitzt und verschrauben Sie beide Bleche am Boden. Schrauben Sie die Füße auf beiden Seiten in die Bleche. Stellen Sie den Kühlschrank wieder auf die Standfüße und stellen Sie diese ggf. neu ein. KFK45411-A2-NF_170728_V05_HR.indb 8 28/7/17 4:33 pm9 Deutsch Energiespartipps

• Gerät nicht im Bereich einer Wärmequelle (Heizkörper oder Küchenherd usw.) aufstellen.

• Ungehinderten Luftdurchfluss um das Kühl- und Gefriergerät sicherstellen.

• Falls sich eine Eisschicht abgelagert hat, das Gerät abtauen. Eine dicke Eisschicht beeinträchtigt die Übertragung der Kälte, somit wird der Energieverbrauch gesteigert.

• Beim Einlegen und Ausnehmen der Lebensmittel die Tür nur kurz önen. Eine kürzere Tür-Önungszeit bewirkt, dass sich weniger Eis an den Gefrierraumwänden ablagert.

• Die Einstellung des Temperaturreglers gemäß dem Befüllungsgrad des Geräts wählen.

• Verwenden Sie Schubladen, Körbe oder Regale um Lebensmittel zu lagern, so nutzen Sie die Energie des Gerätes ezient und der Energieverbrauch wird minimiert. Einhängen der Tür Achtung Nachdem Sie den Kühlschrank wieder aufrecht auf seine Füße gestellt haben warten Sie 2 Stunden bevor Sie den Netzstecker wieder in die Steckdose stecken, damit das Kühlsystem seine vollständige Kapazität wiedererlangen kann.

Stecken Sie die Gefrierschranktür auf das untere Scharnier. Drehen Sie das mittlere Scharnier um, stecken Sie den Bolzen in das linke Loch der Gefrierschranktür und schrauben Sie das Scharnier fest. Die Gefrierschranktür ist nun befestigt. Überprüfen Sie die korrekte Funktion und den korrekten Sitz.

Schrauben Sie den Bolzen aus dem oberen Scharnier. Drehen Sie das Scharnier um und schrauben Sie den Bolzen von der anderen Seite bis zum Anschlag ein.

Stecken Sie die zusätzlich mitgelieferte Abdeckkappe auf das obere Scharnier.

Stecken Sie das dafür vorgesehene Loch auf der linken Seite der Kühlschranktür auf den Bolzen des mittleren Scharniers und halten Sie die Tür fest. Stecken Sie den Bolzen des oberen Scharniers in das dafür vorgesehene linke Loch auf der Oberseite der Kühlschranktür. Schrauben Sie das obere Scharnier am Kühlschrank an. Überprüfen Sie die korrekte Funktion und den korrekten Sitz. Stecken Sie die passenden Frontblenden auf die Scharniere.

Stecken Sie die Blende wieder auf die Oberseite der Kühlschranktür.

Bei Bedarf können Handgrie an Kühlschrank- und Gefrierschranktür angebracht werden. Entfernen Sie die Schutzkappen. Schrauben Sie die Handgrie mit den mitgelieferten Schrauben an den Seiten von Kühlschrank- und Gefrierschranktür an. Stecken Sie die mitgelieferten Schutzkappen auf die Schraubenköpfe. KFK45411-A2-NF_170728_V05_HR.indb 9 28/7/17 4:33 pm10 Deutsch Außerbetriebnahme Wenn eine längere Pause im Betrieb des Kühlgerätes erfolgen soll, müssen folgende Tätigkeiten durchgeführt werden

• Ziehen Sie den Netzstecker aus der Steckdose.

• Das Gerät ausräumen.

• Das Kühlraum- Gefrierrauminnere auswaschen und trocknen lassen.

• Alle Ausstattungselemente (Gemüsebehälter, Türfächer, Glaseinlegeböden, Einlegebodenrahmen etc.) sorgfältig waschen.

• Die Tür oen lassen, um die Entstehung unangenehmer Gerüche und Schimmelbildung zu vermeiden. Technische Daten Spannung : 220-240 V~ Frequenz : 50 Hz Nennstrom : 0,5 A Energieverbrauch kWh/24h : 0,625 kWh/Jahr : 228 Umgebungstemperatur : 10°C-43°C Nettokapazität des Kühlschranks : 200 L Nettokapazität des Gefrierfachs : 85 L Abmessungen (HxBxT): 595×653×1780 mm Tiefe mit geöneter Tür : 1200 mm Dieses Gerät ist so ausgelegt, dass es in den Klimaklassen SN bis T benutzt werden kann. Klimaklasse Umgebungstemperatur SN +10 bis +32 °C S +16 bis +32 °C ST +16 bis +38 °C T +16 bis +43 °C Reinigung und Pflege Warnung

• Ziehen Sie den Netzstecker bevor Sie das Produkt reinigen. Tauchen Sie elektrische Teile des Produkte während des Reinigens nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.

• Die Türdichtung nicht einölen oder einschmieren, da diese sonst mit der Zeit porös wird.

• Verwenden Sie keine Dampfreiniger. Der Dampf könnte in Kontakt mit elektrischen Teilen kommen und so einen Kurzschluss verursachen.

• Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschließend gut ab.

• Achten Sie darauf, dass kein Wasser (z.B. an den Schaltern) ins Produktinnere gelangt.

• Reinigen Sie die Türdichtung nur mit klarem Wasser. Danach gründlich abtrocknen.

• Herausnehmbare Teile, z.B. Ablagen und Einsätze der Türen, können zum Reinigen entfernt werden. KFK45411-A2-NF_170728_V05_HR.indb 10 28/7/17 4:33 pm11 Deutsch Fehlerbehebung Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an Ihren Händler. Problem Mögliche Ursache Behebung Produkt funktioniert nicht •Keine Stromversorgung •Überprüfen der Stromversorgung Temperaturen in den beiden Fächern nicht niedrig genug.

• Die Tür lässt sich nicht dicht schließen, oder sie wird zu oft geönet

• Die Lebensmittel so einordnen, das sie das Schließen der Tür nicht verhindern.

• Die Umgebungstemperatur ist niedriger als 10 °C oder höher als +43 °C.

• Das Gerät ist für die Arbeit im Temperaturbereich von +10°C bis +43 °C vorgesehen. Im unterem Teil des Kühlraumes versammelt sich Wasser

• Die Lebensmittel kommen mit der Hinterwand des Kühlraumes in Berührung

• Die Lebensmittel und Behälter von der Hinterwand wegrücken. Innenbeleuchtung funktioniert nicht.

Lieferanten Warenzeichen Imtron KOENIC b Modellkennung KFK45411-A2-NF c Kategorie des Haushaltskühlgerätemodells 7 d Energieezienzklasse A++ e EG-Umweltzeichen --

Jährlicher Energieverbrauch (AE C ) in kWh/Jahr Energieverbrauch 228 kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.

• Nutzinhalt jedes Fachs

• Sternekennzeichnung 200L+85L

h Auslegungstemperatur „sonstiger Fächer --

Angabe „Frostfrei“ für das betreende Fach/die betreenden Fächer Kühl- und Tieühlfach

„Lagerzeit bei Störung ‚X‘ h“, definiert als „Temperaturanstiegszeit“

k Gefriervermögen“ in kg/24 h 12

„Klimaklasse: W [Klimaklasse] SN, N, ST, T Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen +10°C und +43 °C bestimmt m Luftschallemissionen in dB(A) re1 pW 42 n Einbaugerät (ja/nein) Nein KFK45411-A2-NF_170728_V05_HR.indb 57 28/7/17 4:33 pm58 English Product fiche
