MANUALE UTENTE DH131 DELONGHI

DEUMIDIFICATORE DEHUMIDIFIER DESHUMIDIFICATEUR ENTFEUCHTER ONTVOCHTIGINGSAPPARAAT DESHUMIDIFICADOR DESUMIDIFICADOR AFUGRANTHRASAFUGRANTHRAS AFUGRANTHRASAFUGRANTHRAS AFUGRANTHRAS Istruzioni per l’uso Instructions for use Mode d'emploi Gebrauchsanweisung Gebruiksaanwijzingen Instrucciones para el uso Manual de instruções Odhgive" crhvsh"Odhgive" crhvsh" Odhgive" crhvsh"Odhgive" crhvsh" Odhgive" crhvsh"2 Presentazione Il deumidificatore è un apparecchio che sottrae l'umidità dall'aria consentendo di controllare l'umidità relativa e quindi di creare una situazione di comfort e benessere nell'ambiente. E’ un apparecchio compatto dotato di ruote e di maniglie, e quindi facilmente trasportabile. Il suo impiego è consigliato in tutti gli ambienti dove esistono problemi di umidità eccessiva quali bagni, lavanderie, cucine, taverne, cantine, ecc. Caratteristiche tecniche Le caratteristiche tecniche dell'apparecchio sono riportate sulla targa caratteristi- che, posta all'interno del vano tanica. Dimensioni LxHxP 570x550x300 mm Capacità della tanica 6 litri ITALIANO Leggete con attenzione questo libretto istruzioni prima di installare e di usare l’apparecchio. Solo così potrete ottenere i migliori risultati e la massima sicurezza. Alcune nozioni sull’umidità L’aria in natura contiene sempre una certa quantità d’acqua in forma di vapore acqueo che ne determina il grado di umidità. Tuttavia la capacità dell’aria di trattenere vapor acqueo è limitata e dipende dalla temperatura: più alta è la temperatura e più acqua può essere contenuta nell’aria. L’umidità assoluta (U.A.) indica la quantità di vapore acqueo contenuta in 1 kg d’aria e si esprime in grammi. L’umidità relativa (U.R.) é il rapporto percentuale tra la quantità d’acqua contenuta in 1 kg d’aria e la massima quantità contenibile a quelle condizioni ambientali. In altre parole, possiamo immaginare l’aria di un ambiente ad una certa temperatura come un recipiente di una determinata capienza, ad esempio 10 litri. Se supponiamo di riempirlo a metà d’acqua diremo che il recipiente è pieno al 50% (umidità relativa), e che l’acqua contenuta è di 5 litri (umidità assoluta). Quando il recipiente è completamente pieno si dice che è “saturo” e cioè che siamo in presenza del 100% di umidità relativa. All’aumentare della temperatura è come se aumentassimo la capienza del serbatoio. Quindi l’aria a 20°C è come se fosse un serbatoio di 10 litri, mentre l’aria a 30° è come se fosse un serbatoio da 20 litri. E' il livello di umidità relativa a determinare il grado di benessere dell’ambiente. Gli esperti hanno stabilito che le condizioni ottimali, sia per il nostro organismo che per la conservazione degli oggetti, oscillano tra il 40% e il 60% di umidità relativa. E' quindi consigliabile mantenere gli ambienti entro questi valori. Assistenza tecnica Conservate l’elenco dei Centri Assistenza Tecnica: in caso di necessità potrete rivolgervi subito al Centro Autorizzato più vicino.3 tubo scarico condensa 1 (2 m.)

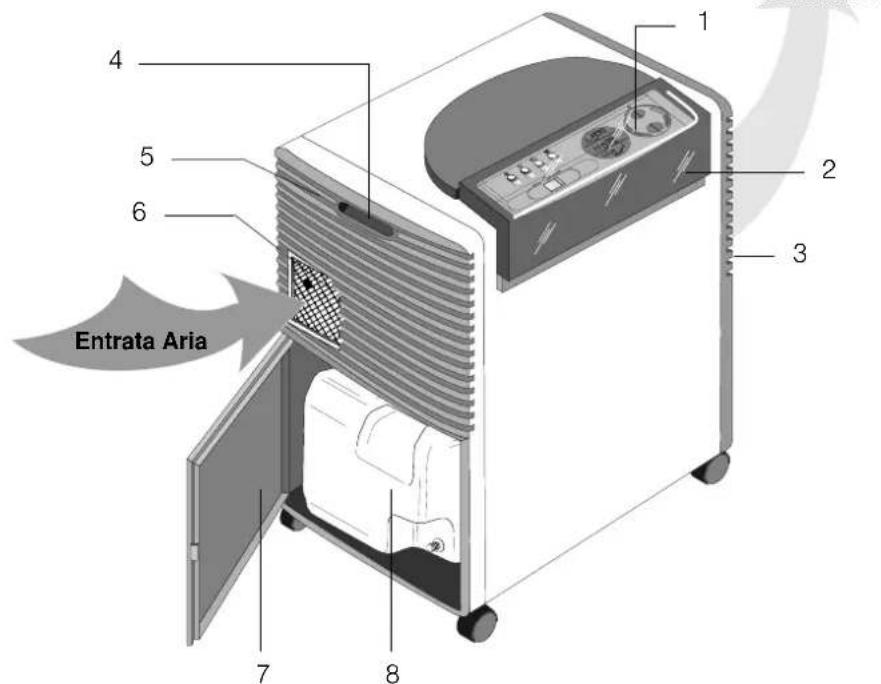

3. Griglia di mandata

4. Maniglia di sollevamento

5. Griglia di aspirazione

6. Filtro di purificazione

Uscita Aria Accessori tappo in gomma 14 Fig. 2 Istruzioni per l'installazione Posizionate l’apparecchio nell’ambiente da deumidificare. E' importante lasciare attorno alle griglie uno spazio di almeno 50 cm. per non ostacolare la circolazione d’aria. Lo scarico dell'acqua di condensa può essere effettuato in due modi: nella tanica oppure verso l'esterno. A) Scarico nella tanica L’acqua di condensa può essere raccolta direttamente nella tanica collocata all'interno dell’apparecchio (fig. 1). La tanica ha una capacità di oltre 6 litri ed è facilmente estraibile per lo svuotamento, ha una forma ergonomica ed è dotata di una maniglia che ne rende semplicissimo il trasporto ed il suo svuotamento. Fig. 1 B) Scarico in continuo verso l'esterno Se avete l'esigenza di far funzionare l'apparecchio per un lungo periodo di tempo senza avere la possibilità di svuotare ripetutamente la tanica, potete far defluire la condensa in uno scarico per le acque. A tal fine é sufficiente predisporre la tanica e il tubo in dotazione nel modo seguente:

1) Rimuovete il tappino in gomma posto sul beccuccio della tanica.

2) Forate la tanica all'interno del beccuccio utilizzando un trapano con punta sottile. Fig. 2.

3) Fissate il tubo in gomma al beccuccio.

Potete far passare il tubo attraverso lo sportello sfruttando la predisposizione posta in corrispondenza del beccuccio della tanica. Allo scopo basta forare la plastica con una taglierina seguendo la scanalatura di guida (fig. 3). Assicuratevi che il tubo non debba superare dislivelli, altrimenti l’acqua potrebbe restare nella tanica. N.B.: Conservate il tappino di gomma: può essere utilizzato sia per chiudere il tubo che per tappare il beccuccio qualora si ritorni a raccogliere la condensa nella tanica (vedi punto A). Tank control system (Sistema di controllo della tanica) Questo deumidificatore è dotato di un esclusivo dispositivo intelligente che controlla il corretto funzionamento dell'apparecchio. Una lampada spia situata sul pannello comandi, si accende per avvertire l'utente quando:

1. la tanica è piena ➛ vuotare la tanica

2. manca la tanica ➛ riposizionare la tanica

3. la tanica è mal posizionata ➛ posiziona

4. state scaricando in continuo: c'è un' ostruzione nel tubo o il tubo deve superare un dislivello ➛

a) svuotate la tanica; b) rimuovete l'ostruzione o aggirate il dislivello. Una volta rimossa la causa dell'anomalia, la lampada spia si spegne e l'apparecchio riprenderà a funzionare. Fig. 35 Come deumidificare

1) Collegate l’apparecchio ad una presa di corrente. La spia alimentazione si accenderà

segnalando che l’apparecchio è alimentato.

2) Premere il pulsante dell'interruttore ON/OFF.

3) Controllare che la spia "tank control system" sia spenta

4) Ruotate la manopola dell’umidostato in senso antiorario posizione di CONTINUOUS: l’accen-

sione della spia di deumidificazione segnalerà l’avviamento dell’apparecchio.

5) Scegliete la velocità di ventilazione massima o minima (visualizzata dalla spia corrispondente).

6) Per spegnere l’apparecchio ruotate l'umidostato in senso antiorario fino a raggiungere la

posizione di fine corsa. Collegamento elettrico Prima di collegare la spina alla presa di corrente, accertatevi che:

• La tensione di rete sia conforme alla targa.

La presa e la linea di alimentazione elettrica siano dimensionate per sopportare il carico richiesto.

• La presa sia del tipo adatto alla spina, altrimenti farla sostituire da personale qualificato.

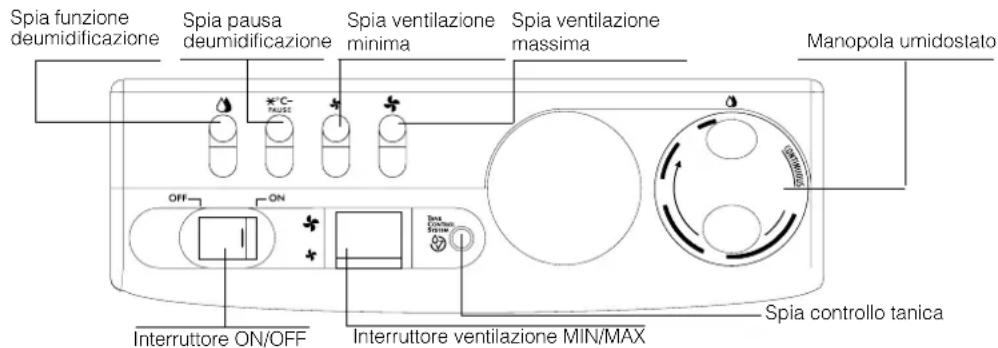

• La presa sia collegata con un' efficace impianto di terra. La casa costruttrice declina ogni responsabilità nel caso questa norma antinfortunistica non fosse rispettata. Questo apparecchio è conforme alla Direttiva CEE EN 55014 sulla soppressione dei radiodisturbi. Spia ventilazione massima Descrizione dei comandi Manopola umidostato Spia pausa deumidificazione Spia funzione deumidificazione Interruttore ventilazione MIN/MAX Nelle lavanderie ed in tutti i locali dove si vogliono raggiungere rapidamente i livelli più bassi di umidità è opportuno selezionare la massima velocità. Impostate l'umidostato tra il 40% ed il 20% (oppure tra 3 e 5) di umidità relativa, ovvero in posizione di CONTINUOUS se desiderate che l'apparecchio continui a deumidificare fino a nuovo comando. Nelle cantine e nei seminterrati, da un lato non sarà necessario abbassare troppo il livello di umidità relativa, ad es. per conservare i vostri alimenti: regolate l'umidostato tra l'80% ed il 60% (oppure tra 2 e 1). E'consigliabile selezionare la massima velocità di ventilazione in modo tale da portare rapidamente l'ambiente alle condizioni di umidità. Qualche consiglio di utilizzo Per garantire la massima durata ed efficienza, l’apparecchio inizierà effettivamente a deumidificare solo dopo tre minuti dall’accensione, quando la spia di pausa si sarà spenta. Sull'umidostato sono riportati valori significativI di umidità relativa. In particolare, posizionando la manopola nell'intervallo tra 60% e 40% (oppure tra 2 e 3) imposterete l'apparecchio di modo da garantire il mantenimento automatico delle condizioni di benessere. Per il massimo comfort, si consiglia di selezionare la velocità di ventilazione minima. All’inizio il deumidificatore assorbirà grandi quantità di umidità e continuerà a farlo fino a che l’umidità relativa si sarà ridotta. Da questo momento in poi, l’apparecchio assorbirà meno umidità: ciò non vuol dire che il deumidificatore non funziona correttamente ma che l’umidità nell’aria é diminuita e l’apparecchio continuerà con efficacia a mantenere il livello di umidità desiderato. Spia ventilazione minima Spia controllo tanica Interruttore ON/OFF Dopo aver trasportato il deumidificatore, attendete un’ora prima di procedere alla sua accensione.6 Manutenzione Prima di ogni operazione di pulizia o di manutenzione staccare sempre la spina dalla presa di corrente. Pulizia del mobile esterno

• Pulite con un panno che sia soltanto inumidito ed asciugate con un panno asciutto.

• Non utilizzate getti d’acqua, benzina, alcool o solventi per lavare il deumidificatore.

• Non spruzzare liquido insetticida o simili: potreste compromettere l’estetica dell’apparecchio. Pulizia del filtro aria

• E’ buona norma pulire il filtro ogni settimana.

• Per togliere il filtro dell’aria, aprire lo sportello, rimuovere la tanica ed estrarre il filtro tirandolo verso il basso (fig. 4).

• Per togliere la polvere depositata sul filtro, usare un aspirapolve- re. Se il filtro è molto sporco, lavarlo in acqua tiepida e risciacqua- re più volte. La temperatura dell’acqua non deve superare i 40°C. Dopo averlo lavato, lasciatelo asciugare completamente prima di reinserirlo. Per periodi prolungati di inattività

• Dopo aver staccato la spina dalla presa di corrente, scaricate l’acqua dalla tanica.

• Pulite il filtro e reinseritelo.

• Coprite l’apparecchio con un sacchetto di plastica per proteg- gerlo dalla polvere. Avvertenze

• Questo apparecchio è stato costruito per deumidificare gli ambienti domestici e non deve essere adoperato per altri scopi.

• L' apparecchio deve essere usato esclusivamente da adulti: non lasciate che i bambini giochino con il deumidificatore.

• Non installate l’apparecchio in ambienti dove l’aria può contenere gas, olio, zolfo o in prossimità di fonti di calore.

• L’apparecchio deve essere collegato ad un’efficace impianto di “terra”. Fate controllare l’impianto elettrico da un’elettricista qualificato.

• Prima di ogni operazione di pulizia o di manutenzione, staccare sempre la spina dalla presa di corrente.

• Il cavo di alimentazione di questo apparecchio non deve essere sostituito dall'utente. In caso di danneggiamento del cavo, o per la sua sostituzione, rivolgersi esclusivamente ad un Centro di Assistenza autorizzato dal costruttore.

• Evitate l’utilizzo di prolunghe per il cavo di alimentazione elettrica.

• Non tirare il cavo di alimentazione elettrica per spostare l'apparecchio.

• Prima di un trasporto, vuotare la tanica dell’acqua di condensa.

In caso di trasporto, l’apparecchio deve restare in posizione verticale o adagiato su un fianco.

• Dopo aver trasportato l'apparecchio, attendere almeno un'ora prima di accenderlo di nuovo.

• Non appoggiate oggetti pesanti o caldi sopra l’apparecchio.

• Ricordatevi di pulire il filtro dell’aria almeno una volta alla settimana.

• E’ pericoloso modificare o alterare in qualsiasi modo le caratteristiche dell’apparecchio.

• Per ogni eventuale riparazioni, rivolgetevi sempre ed esclusivamente ai Centri di Assistenza Tecnica autorizzati dalla Casa Costruttrice: avrete diritto a una riparazione con pezzi di ricambio Fig. 4

• Inserire la spina nella presa

• Regolate l’umidostato nella posizione desiderata

• Posizionate la tanica correttamente

• Svuotate la tanica e rimuovere la causa del disguido

• Attendere tre minuti: l’apparecchio inizierà a deumidificare

• E' normale che in certe condizioni l'apparecchio non deumidifichi Il deumidificatore non funzio-

Spia tank control system accesa Spia accesa Il deumidificatore funziona ma l’umidità nella stanza non si riduce Se qualcosa non funziona Prima di chiamare il Centro di Assistenza Tecnica autorizzato che opera nella vostra zona, controllate che... Problemi Cause Rimedi

• E' disinserita la spina

• L’umidostato è in posizio- ne di fine corsa

• La tanica non è corretta- mente posizionata

• Scarico in continuo: un’ostruzione nel tubo o un dislivello impediscono all’acqua di defluire

• La macchina si è appena accesa

• La temperatura nella stanza è troppo bassa: un dispositivo di sicurezza interrompe periodicamen- te il funzionamento dell'apparecchio

• Il locale è troppo grande
