MANUALE UTENTE GCS 9101A2TS CANDY

-Trockene Baumwolle, Eisen -Empfindliche Textilien Informationen für Test-Labor Bügeltrocken Bügeltrocken+Synthetisch Mangeltrocken Trommelinhalt 115 Maximales S. Energielabel Höhe 85 cm Breite 60 cm Tiefe 60 cm Energieeffizienzklasse S. Energielabel60 IT ● ATTENZIONE Non utilizzare il prodotto se il filtro antifilacce non è correttamente posizionato o risulta danneggiato; il filtro non è ignifugo. ●ATTENZIONE Se è esposto il simbolo indicante il riscaldamento della superficie ,quando l’asciugatrice è in funzione la temperatura può essere superiore a 60 gradi C. ● Staccare la spina dalla presa elettrica. Prima di pulire la macchina, staccare sempre la spina. ● Se si presume che la macchina sia guasta, non continuare ad usarla. ●Evitare che sul pavimento attorno alla macchina si raccolgano filacce e pelucchi. ● Dopo il ciclo di asciugatura, l’ interno del cestello può essere molto caldo. Prima di estrarre la biancheria è pertanto opportuno lasciar raffreddare completamente la macchina. ● L'ultima parte del ciclo di asciugatura viene fatta senza calore (ciclo freddo) per assicurare che i capi siano lasciati ad una temperatura che non li danneggi. ● L'asciugatrice non dev'essere usata se sono stati usati prodotti chimici per il lavaggio ●ATTENZIONE: mai fermare un' asciugatrice prima della fine del ciclo di asciugatura senza che tutti i capi siano rimossi velocemente e separati in modo che il calore si dissolva ● Massimo carico di asciugatura: vedere etichetta energetica. Installation ●Non utilizzare adattatori, connettori multipli e/o prolunghe. ● Non installare l’asciugatrice vicino ai tendaggi e rimuovere tempestivamente eventuali oggetti caduti dietro la macchina. ● L'apparecchio non deve essere installato dietro una porta che può essere chiusa a chiave, una porta scorrevole o una porta i cui cardini siano sul lato opposto rispetto a quelli dell'asciugatrice. Importante: durante il trasporto mantenere in posizione verticale l'asciugabiancheria. Se necessario ribaltarla esclusivamente nel lato indicato in figura. Attenzione: se il prodotto è stato ribaltato non correttamente prima di avviarlo attendere almeno 4 ore in modo tale che l'olio possa scorrere nuovamente nel compressore. In caso contrario il compressore può subire danni.0 EN6 Air Outlets in the Base Il locale in cui viene installata l’asciugatrice deve essere adeguatamente ventilato onde evitare che i gas provenienti da apparecchiature funzionanti con altri combustibili, comprese fiamme libere, siano aspirati nel locale dove l’asciugatrice è in funzione. Installare il retro della macchina vicino al muro o ad una parete verticale ● Ci dovrebbe essere uno spazio di almeno 12 mm tra la macchina e qualsiasi ostruzione. La valvola interna ed esterna dovrebbe essere tenuta lontana da ostacoli. Per assicurare un'adeguata ventilazione lo spazio tra la parte inferiore della macchina e il pavimento non dev'essere ostruito ● Non scaricare l’aria nella canna fumaria utilizzata per lo scarico di fumi provenienti da attrezzature funzionanti a gas o altri combustibili. ●Controllare periodicamente che attorno all’asciugatrice vi sia una buona circolazione d’aria, senza impedimenti di sorta. ● Dopo l’uso ispezionare il filtro antifilacce e, se necessario, pulirlo. ● Rimuovere tempestivamente eventuali oggetti caduti, dietro/sotto la macchina in quanto potrebbero ostruire le prese e gli sfiati dell’aria. ● EVITARE ASSOLUTAMENTE d’installare la macchina contro tendaggi. ● Nel caso in cui l'asciugatrice fosse installata sopra una lavatrice, dev'essere usato un'accessorio su misura per separarli, considerando la seguente configurazione. - Kit Mod 35100019: per una macchina profonda almeno 49 cm - Kit Mod 35900120: per una macchina profonda almeno 51 cm ● Il kit dovrebbe essere uno di quelli sopra indicati, ottenibile dal nostro servizio ricambi. Le istruzioni per l'installazione della macchina e di tutti gli accessori, sono fornite con il kit. VENTILAZIONE 62 IT Non installare il prodotto in luoghi freddi o dove visia il rischio di formazione di ghiaccio.Alla temperatura di congelamento dell'acqua il prodotto potrebbe non funzionare correttamente. Se l'acqua del circuito idraulico ghiaccia sono possibili danni a componenti quali: valvole, pompe, tubi. Per garantire le prestazioni del prodotto la temperatura della stanza deve essere compresa tra +2°C e +35°C. Nel caso l'asciugatrice venga utilizzata in ambienti con basse temperature (tra +2°C e +15°C) è possibile che capitino fenomeni di condensazione e di piccole perdite d'acqua sul pavimento.Tutela dell’ambiente Requisiti Elettrici 63 IT ● Tutti i materiali utilizzati per l’imballaggio sono ecologici e riciclabili. Smaltite l’imballaggio con metodi ecologici. Presso il comune di residenza si potranno reperire ulteriori informazioni sui metodi di smaltimento. ● Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell’alimentazione dalla presa, tagliare il cavo dell’alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rimanere intrappolati all'interno della lavatrice, rompere i cardini o la chiusura dell’oblò. Servizio GIASAi fini della durata e del buon funzionamento della macchina, per gli eventuali interventi di assistenza o r ip a r a zi on e co n s i gl i a m o d i r iv ol g e r si esclusivamente al servizio assistenza autorizzato GIAS.Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2 0 1 2 / 1 9 / E U s u i R i f i u t i d a Ap par ecc h ia t ur e El ett ric h e e d Elettroniche (RAEE). Direttiva Europea 2012/19/EU I RAEE contengono sia sostanze inquinanti (che possono cioè avere un impatto negativo anche molto pesante sull'ambiente) sia materie prime (che possono essere riutilizzate). E' perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime. Ogni cittadino può giocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola: - i RAEE non vanno mai buttati nella spazzatura indifferenziata. - i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche …) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti. In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso. Nel caso in cui la macchina non funzioni correttamente o sia fuori uso, spegnere e staccare la spina dalla presa. Per la riparazione, rivolgersi al Centro Assistenza GIAS. Regolazione dei Piedini Una volta posizionata la macchina, si dovrebbe p r o c e d e r e a l l a regolazione dei piedini, per ga rant i re un a perfetta messa in bolla. Le asciugatrici sono state progettate per funzionare ad una tensione di 220-240V, 50 Hz monofase. Controllare che il circuito dell’alimentazione sia idoneo per valori di corrente di almeno 6A. L’elettricità può essere estremamente pericolosa L’apparecchio deve essere opportunamente collegato a terra. La presa e la spina dell’apparecchio devono essere dello stesso tipo. Non utilizzare adattatori multipli e/o prolunghe. Una volta completata l’installazione, la spina deve risultare accessibile e facilmente scollegabile. L’apparecchio con marchio CE è conforme alle direttive europee 2004/108/EC, 2012/19/EU e successive modifiche.

Nel caso risulti danneggiato, il cavo di alimentazione dell’apparecchio dev’essere prontamente sostituito con apposito cavo reperibile ESCLUSIVAMENTE presso il servizio di ricambi. L’installazione deve essere effettuata da persone competenti. La chiamata può essere soggetta a pagamento, se le cause di malfunzionamento della macchina sono attribuibili a un’installazione non corretta. Non inserire la spina nella presa e non accen- dere la macchina finché l’installazione non sarà stata completata. Ai fini della sicurezza personale è essenziale che l’asciugatrice venga installata correttamente. In caso di dubbi sull’installazione, rivolgersi al Servizio Assistenza GIAS.KIT ACCESSORIO TUBO FLESSIBILE DI SCARICO: ISTRUZIONI PER IL MONTAGGIO 64 IT EN 5 AVVERTENZA! Prima di eseguire qualsiasi operazione, spegnere l’asciugatrice e staccare la spina dalla presa principale. Per non dover svuotare il contenitore dell’acqua dopo ogni ciclo di asciugatura, si può convogliare l’acqua normalmente raccolta durante il ciclo di asciugatura direttamente in un tubo di scarico delle acque di scolo (lo stesso sistema di scarico usato nei lavandini di Casa). Le leggi locali sullo smaltimento delle acque vietano la connessione ai canali a cielo aperto. Il sistema di scarico delle acque di scolo va collocato accanto all’asciugatrice. Il kit è composto: 1 tubo flessibile, 1 connettore per tubo flessibile dritto, 1 morsetto per tubo e una fascetta di plastica. Montare i Componenti del Kit Come di Seguito Riportato: 1.Svitare e rimuovere le 3 vit i sul r etr o dell a macchina, mante-nendo in posizione il bordino di finitura del piano di lavoro.

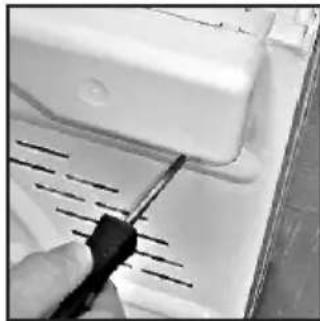

2. Rimuovere il bordino di

finitura del piano di lavoro posteriore, poi rimuovere anche il piano di lavoro superiore, facendolo scorrere con delicatezza verso il retro della macchina. 3 . I l c o n t e n i t o r e dell’acqua di scolo è posto sul lato destro della macchina (guardando dal retro). Sopra il contenitore dell’acqua è posto un tubo grigio flessibile, fissato a un collegamento a ponte. Utilizzando una pinza, rimuovere dal ponte il morsetto di bloccaggio del tubo.

4. Rimuovere il tubo

flessibile dal ponte.

5. Collegare il tubo

flessibile del kit al tubo flessibile rimosso dal ponte, utilizzando il connettore e I morsetti per il tubo forniti.

6. Rimuovere il coperchio

del contenitore dell’acqua Posto sul retro della macchina, rimuovendo le due viti e sganciandolo. .7. Rompere la linguetta p osta sul lat o d e l coperchio, riposizio-nare i l c o p e r c h i o s u l l a ma cchina e fissare nuovamente le viti. A questo punto si dovrebbe vedere un foro sul retro del mobile, accanto al coperchio.

8. Far passare il tubo

flessibile di scarico attraverso il foro di entrata nel mobile.

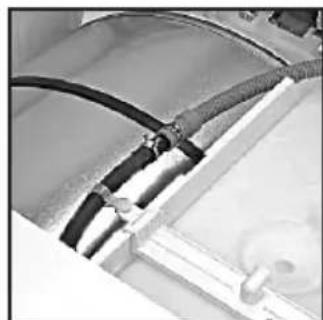

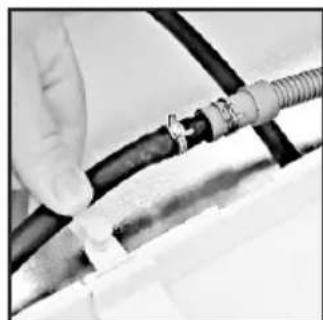

9. Collocare il tubo grigio

nello spazio libero della vaschetta e fissare l’intero blocco del tubo al ponte, utilizzando la fascetta di plastica.

10. Ricollocare il piano di

lavoro facendolo scorrere di nuovo nella posizione d i p a r t e n z a , e accertandosi che il tubo f l e s s i b i l e n o n s i a incastrato. Ricollocare in posizione anche il bordino di finitura del p i a n o d i l a v o r o posteriore, utilizzando le 3 viti.

11. Collegare il nuovo

tubo flessibile di scarico al tubo dell’acqua di scolo. Accertarsi che il nuovo tubo flessibile non si pieghi quando si spinge i n p o s i z i o n e l’asciugatrice. Accertarsi di rispettare le linee guida, come mostrato, qua ndo si f iss a la posizione del nuovo tubo flessibile esterno. 1 2 . E f f e t t u a r e i l collegamento alla presa di rete principale.

13. Dopo avere svuotato

il contenitore dell’acqua di scarico, per dare inizio a l p r o g r a m m a d i asciugatura basterà accendere la macchina con il tasto ON (e premere nel caso dei modelli elettronici il pulsante ‘START’).COMANDI E SPIE DI SEGNALAZIONE Questa asciugatrice è dotata di un sensore di asciugatura che permette di scegliere il programma preferito in base al carico, fermandosi quando la biancheria all’interno è pronta. Per carichi ridotti o tessuti già parzialmente asciutti, si consiglia di selezionare un programma a tempo, premendo il pulsante “Tessuti Delicati” per avere una temperatura ridotta all’interno del cesto. Nel caso il sensore non rilevi la presenza del carico, l’asciugatrice funzionerà solo per 10 minuti, per poi passare alla fase di raffreddamento. Se il carico è troppo abbondante o eccessivamente bagnato, l’asciugatrice funziona in automatico per 3 ore, passando poi alla fase di raffreddamento. In ogni caso, la fase di raffreddamento viene sempre effettuata a fine ciclo con aria fredda e ha una durata media di 15 minuti.

SELEZIONE DEL PROGRAMMA

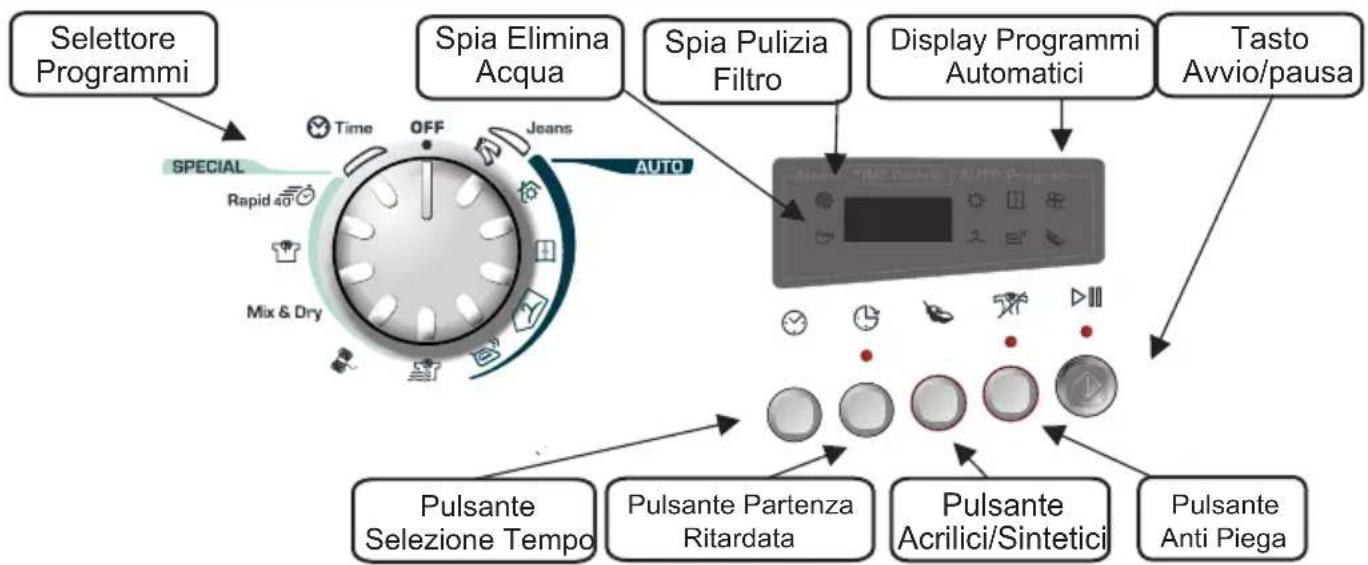

Pannello di Comando e Spie Luminose 66 IT Tasto Avvio/pausa Spia Pulizia Filtro Display Programmi Automatici Selettore Programmi Manopola: Selezione Tempo : Permette di modificare la durata del programma scelto; può essere utilizzato solo per alcuni programmi . Partenza Ritardata : ad esempio per sfruttare gli orari in cui l’elettricità costa meno (vedi sezione dedicata). Tessuti Delicati (simbolo):Premendo questo pulsante, si spegne la spia e si accende la spia delicati ; l’asciugatura avverrà a temperature ridotte per una maggiore cura dei tessuti. Anti-Piega : Consente di programmare un ciclo anti-piega a fine asciugatura, mantenendo il cesto in movimento e non facendo appesantire i panni asciutti. Cool down : Si accende quando il ciclo è nella fase finale di raffreddamento. Avvio/Pausa : Serve per dare inizio al programma selezionato o bloccare il ciclo. Programmi automatici: A seconda del programma scelto, si accenderanno le relative spie (vedere elenco programmi); la spia ECO indica che è stato scelto un programma a basso consumo. Pulizia filtro : Quando si accende questa spia, è necessario pulire il filtro. Tanica acqua : Questa spia si accende per ricordare di svuotare la tanica dell’acqua di condensa. Ruotando in entrambe le direzioni, consente di selezionare il programma desiderato. Dà la possibilità all’utente di ritardare la partenza del ciclo di asciugatura, Spia Elimina Acqua Pulsante Selezione Tempo Pulsante Acrilici/Sintetici Pulsante Anti Piega Pulsante Partenza RitardataSELEZIONE DEL PROGRAMMA 67 IT PROGRAMMA Ravviva lana Mix & Dry Rapido 40’ Camicie Tempo Jeans Anti piega Asciutto Pronto-Stiro Asciutto Armadio Asciutto No-Stiro IDEALE PER Capi che si preferisce mantenere leggermente più umidi, in modo da facilitare la stiratura. Durata: circa 1 ora e 50 min. Capi che si preferisce non stirare, ma appendere direttamente dopo l’asciugatura. Durata: circa 2 ore e 30 min. Capi che possono essere ripiegati, senza stirarli, come maglie in tessuti misti, calzini, indumenti per bambini. Durata: circa 2 ore e 45 min. Capi che si vogliono completamente asciutti, come asciugamani, accappatoi, tovaglie e lenzuola. Durata: circa 3 ore. Rendere più soffici i capi in lana o per ravvivarli dopo un lungo periodo nell’armadio. Durata: 12 minuti. Quando si vuole mischiare capi in cotone e sintetici, senza perdere tempo a dividerli e ad asciugarli in cicli diversi. Durata: circa 2h (max 4 kg di bucato) Asciugare le camice in cotone o in fibre sintetiche. Durata: 1 ora per 2kg di camicie in fibre sintetiche (circa 10 capi); 1 ora e 20 min per 3 kg di camicie in cotone (circa 10 capi). Chi vuole scegliere manualmente il tempo di asciugatura, da 30 a 180 minuti. Selezionando “20 minuti” si sceglie un programma a freddo, ideale per capi da ravvivare, per eliminare eventuali odori. Per asciugare fino a 4kg di Jeans (circa 5 paia). Il programma dura circa 2 ore, ma il tempo può modificarsi in base al carico e alla velocità di centrifuga utilizzata nel lavaggio. Si consiglia di utilizzare il ciclo Jeans per capi in cotone 100%, avendo cura di non mischiare i colori e di non asciugare jeans con ricami e accessori. Capi da ravvivare, dopo averli lasciati nel cesto dei panni asciutti per qualche giorno o dopo averli asciugati all’aperto o su caloriferi. Il ciclo ha una funziona anti-piega che rilassa le fibre e rende più facile e rapida la stiratura. Durata: 9 minuti + 3 minuti di cool down. Avere capi asciutti, rinfrescati e pronti da indossare in solo 40 minuti. Il sensore monitora costantemente la temperatura per il miglior risultato di asciugatura. Max 2kg di bucato. Perfect HomePORTELLONE e FILTRO 68 IT Pulizia Filtro Tirare la maniglia per aprire lo sportello. Per avviare la macchina, richiudere il portellone e premere il tasto. AVVERTENZA! macchina è in funzione il cestello e il portellone possono essere MOLTO CALDI. Non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura a meno che tutti i capi in essa contenuti non vengano rimossi rapidamente e stesi in modo da dissipare il calore. Si ricorda che quando la Si accende segnalando la necessità di pulire il filtro. Procedere con la verifica ed eventuale pulizia del filtro principale e dei filtri al loc at i ne lla par te inferiore del Dryer.Se la biancheria non si asciuga verificare che il filtro non sia intasato. Filtro IMPORTANTE: della macchina, prima di ogni ciclo di asciugatura è essenziale verificare la pulizia del filtro antifilacce. Importante: Non utilizzare l'asciugabiancheria senza I filtri. I filtri intasati possono allungare il tempo di asciugatura e causare danni con conseguenti costosi interventi di pulizia. Ai fini della massima efficacia

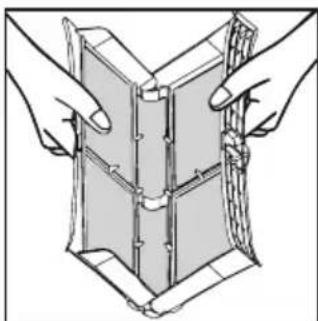

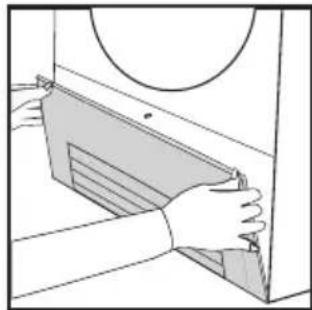

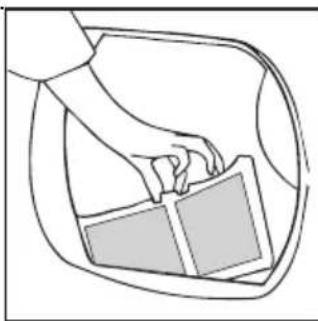

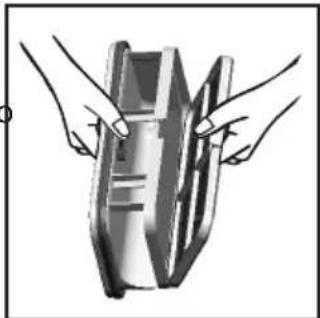

2. Aprire il filtro come illustrato.3 . R i m u o v e r e delicatamente le Filacce con la punta delle dita o aiutandosi con uno spazzolino morbido.4. Richiudere il filtro e reinserirlo in sede.Tirare il filtro verso l’alto. Spia Di Pulizia Filtro NON USARE ACQUA PER PULIRE IL FILTRO 1.Rimuovere lo zoccolo

antiorario I ganci e rimuovere il coperchio supporto filtri

3. R i m u o v e r e

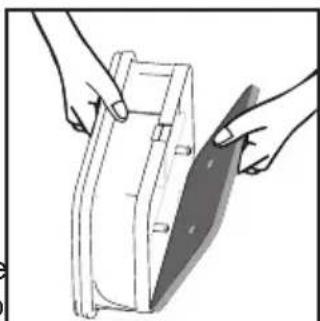

delicatamente il telaio agendo sul gancio superiore a pulire la rete filtrante da residui o depositi. Non usare acqua. 4 . R i m u o v e r e delicatamente il filtro a spugna dalla sede a lavarlo sotto acqua corrente per rimuovere residui o depositi.

5. Rimontare i filtri e

posizionare il coperchio supporto filtri nella corretta posiz ion e indicata dalla freccia (posizione verso l'alto). Bloccare il coperchio con i ganci.

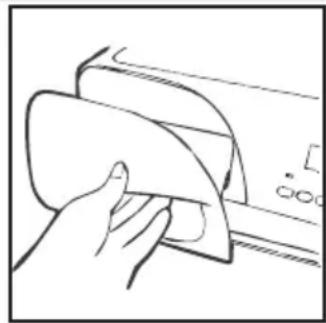

L'acqua eliminata dalla biancheria durante il ciclo di asciugatura viene raccolta in una vaschetta posta all'interno della porta della macchina. Quando la vaschetta è piena si accende la spia sul pannello dei comandi, segnalando che si DEVE vuotare la vaschetta. Tuttavia, si consiglia di svuotare la vaschetta dopo ogni ciclo di asciugatura. NOTA: nuova, si raccoglie poca acqua in quanto si riempie prima il serbatoio interno. Nei primi cicli, quando la macchina è

cesto. Assicurarsi che i capi non si incastrino nella porta.

2. Chiudere gentilmente la porta fino a sentire

3. Ruotare il selettore programmi e scegliere il

programma di asciugatura desiderato (per dettagli, guardare la Guida Programmi).

4. Se bisogna asciugare tessuti sintetici, acrilici

o delicati, premere il pulsante per ridurre la temperatura di asciugatura. La spia si illumina quando si sceglie questa opzione. Per de- selezionarla, nei primi minuti di avvio del programma, ri-premere il pulsante e programmare nuovamente la macchina.

5. Premere il pulsante . L’asciugabiancheria

inizia automaticamente e la spia luminosa sopra il tasto resta accesa.

6. Se si apre la porta durante il ciclo per

controllare la biancheria, è necessario successivamente richiudere la porta e premere il pulsante , il ciclo di asciugatura ricomincerà nuovamente.

7. Quando il ciclo è prossimo alla fine, inizia una

fase di raffreddamento. I capi vengono asciugati con aria fredda al fine di raffreddarli.

8. Quando il programma è terminato, la spia

END si illumine sul display.

9. A seguito della fine del ciclo, il cesto effettuerà
