FUWM50000 - Rilevatore ABUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rilevatore d'acqua senza fili
Marca	ABUS
Modello	FUWM50000
Alimentazione	Batteria al litio 3 V CR2
Durata della batteria	Massimo 3 anni
Intervallo di temperatura	-10 °C a +55 °C
Grado di protezione	Classe ambientale I
Frequenza radio	868,6625 MHz
Potenza radio	10 mW
Dimensioni (trasmettitore)	90 x 35 x 30 mm
Dimensioni (sensore)	45 x 10 x 15 mm
Peso (batteria inclusa)	Circa 90 g
Lunghezza del cavo	Circa 1 m
Livello di sicurezza	2
Funzioni principali	Rilevamento d'acqua, allarme, contatto antisabotaggio, configurazioni tramite jumper (Disable Tamp, LED, Alarm on Dry, Super Disable)
Compatibilità	Sistema d'allarme senza fili Secvest
Montaggio	A parete (trasmettitore in alto), sensore a terra
Certificazioni	Conforme alla direttiva 2014/53/UE
Garanzia	Consultare il manuale per le condizioni di garanzia

Domande frequenti - FUWM50000 ABUS

Come installare il rilevatore d'acqua FUWM50000?

Montare il trasmettitore senza fili in alto su una superficie piana, con i contatti verso il basso. Fissare la base al muro, quindi collegare il cavo del sensore alla morsettiera. Posizionare il sensore in un punto che verrà allagato rapidamente in caso di perdita. Aprire l'alloggiamento, inserire la batteria rispettando la polarità e richiudere.

Quale batteria utilizza il trasmettitore?

Il trasmettitore utilizza una batteria al litio da 3 V, modello CR2. È fornita con il prodotto e non è ricaricabile.

Quanto dura la batteria?

La durata massima di servizio della batteria è di 3 anni, in base alle condizioni di utilizzo. Per prolungare la durata, è possibile disattivare la supervisione tramite il jumper Super Disable.

Come configurare i jumper (cavalieri)?

I jumper si trovano sulla scheda del trasmettitore. Le opzioni sono: Disable Tamp (disattiva il contatto antisabotaggio), LED (accende il LED durante il rilevamento), Alarm on Dry (inverte la logica: allarme quando il sensore è asciutto), Super Disable (disattiva i messaggi di supervisione).
Per modificare, inserire o rimuovere il jumper secondo la configurazione desiderata.

Cosa significa il jumper 'Alarm on Dry'?

Normalmente, il rilevatore attiva un allarme quando il sensore è a contatto con l'acqua. Con il jumper Alarm on Dry inserito, il rilevatore reagisce quando il sensore è asciutto, il che può essere utile per rilevare un'evaporazione o una perdita intermittente.

Come eseguire l'apprendimento con la centrale Secvest?

Mettete la vostra centrale d'allarme Secvest in modalità apprendimento. Attivare il contatto antisabotaggio del rilevatore (aprire l'alloggiamento) per segnalare un sabotaggio. La centrale confermerà con un doppio tono. Quindi assegnare il tipo di zona Tecnica al rilevatore. Richiudere l'alloggiamento una volta terminato l'apprendimento.

Qual è la portata radio del rilevatore?

La portata radio dipende dall'ambiente. La potenza di trasmissione è di 10 mW a 868,6625 MHz. Per una portata ottimale, montare il trasmettitore in alto ed evitare ostacoli metallici. Utilizzare l'alloggiamento di test radio per trovare la posizione migliore.

Cosa fare se il rilevatore non funziona?

Verificare prima la batteria: inserirla correttamente rispettando la polarità. Assicurarsi che i jumper siano configurati correttamente. Verificare che il sensore sia correttamente collegato alla morsettiera. Se il problema persiste, consultare il manuale o contattare il servizio clienti ABUS.

Posso utilizzare il rilevatore senza fili con altri sistemi d'allarme?

Il FUWM50000 è appositamente progettato per funzionare con il sistema d'allarme senza fili Secvest di ABUS. Utilizza un protocollo proprietario. Il suo utilizzo con altri sistemi non è garantito e potrebbe non essere compatibile.

Come evitare i falsi allarmi?

Posizionare il sensore in un punto dove l'acqua non possa accumularsi accidentalmente (ad esempio, lontano da aree di condensa). Utilizzare il jumper Disable Tamp se l'apertura dell'alloggiamento non è necessaria. È anche possibile disattivare il LED se è fastidioso. Controllare regolarmente la batteria per evitare difetti.

MANUALE UTENTE FUWM50000 ABUS

[IT] Radiorilevatore di allagamento

C E

FUWM50000

12892823

Vorwort

[IT] Radiorilevatore di allagamento

[IT] Radiorilevatore di allagamento

Radiorilevatore di allagamento

[IT] Radiorilevatore di allagamento

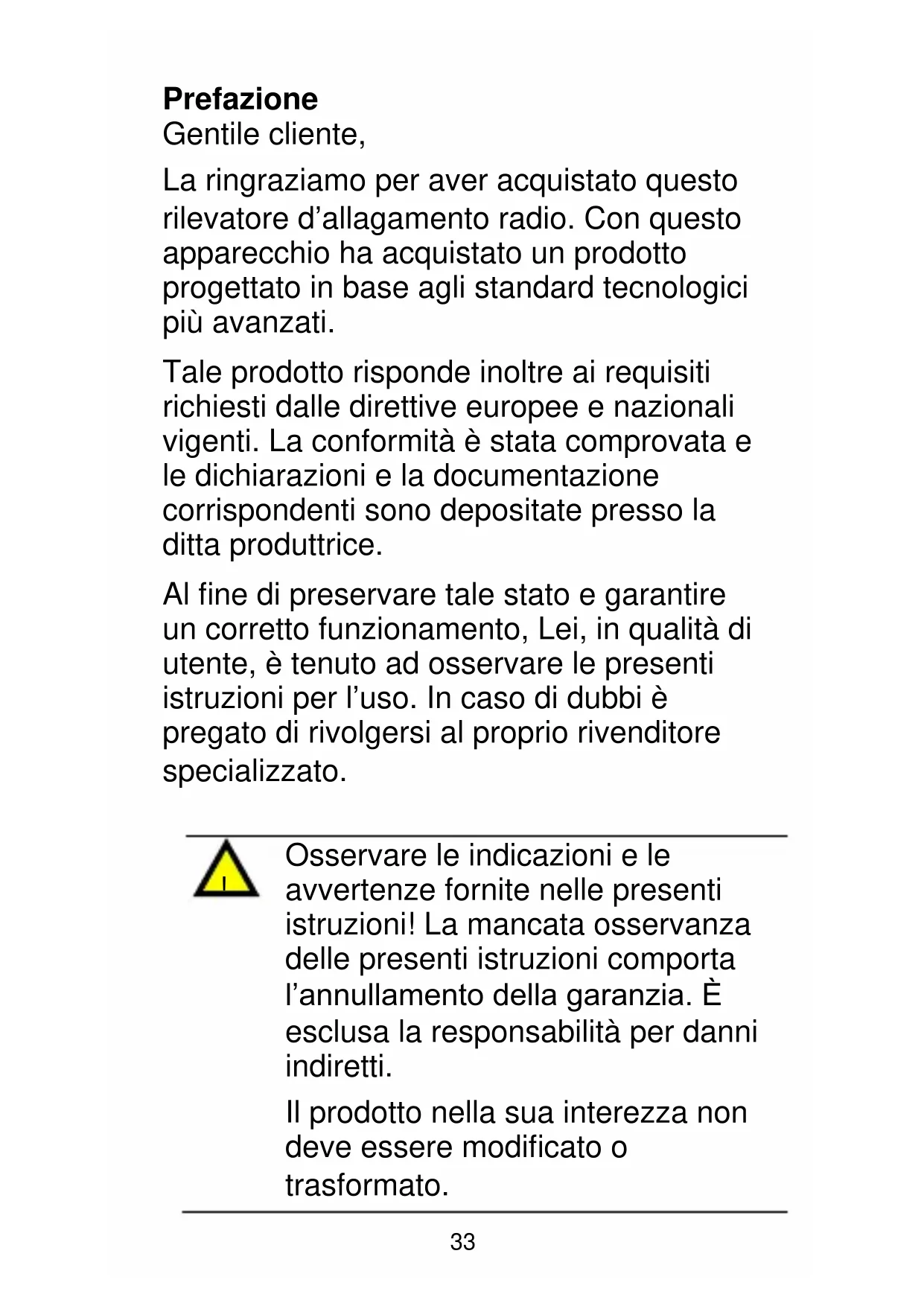

La ringraziamo per aver acquistato quello rilevatore d'allagamento radio. Con quello apparecchio ha acquistato un prodotto progettato in baseagli standard technologici più avanzati.

Tale prodotto risponde inoltre ai requisiti richiesti dalle direttive europee e nazionali vigenti. La conformità è stata comprovata e le dichiarazioni e la documentazione correspondenti sono depositate presso la ditta produttrice.

Al fine di preservare tale stato e garantire un corretto funzionamento, Lei, in qualità di utente, è tenuto ad osservare le presentiistruzioni per l'uso. In caso di dubbi èpregato di rivolgersi al proprio rivenditore specializzato.

Osservare leindicazioni e le avventenze fornite nelle presenti istruzioni! La mancata osservanza delle presenti istruzioni comporta l'annullamento della garanzia. è esclusa la responsabilità per danni indiretti.

Il prodotto nella sua interezza non deve essere modificato o trasformato.

Avverenza battery

Il dispositivo è alimentato da una batteria al litio da 3 V con tensione continua. Per garantire una lunga durata e per evitare incendi e lesioni rispetto le seguenti avventenze:

Non smaltire la batteria con i rifiuti domestici
- Le batterie non vanno esposte direttamente a fonti di calore o raggi solari né conservate in un luogo con temperature troppo elevate
- La batteria non va bruciata
- La batteria non deveVenire a contatto con l'acqua
- La batteria non va smontata, forata o danneggiata
- I contatti della batteria non vanno cortocircuito
- Tenere la batteria lontano alla portata dei bambini
- La batteria non è ricaricabile

Introduzione

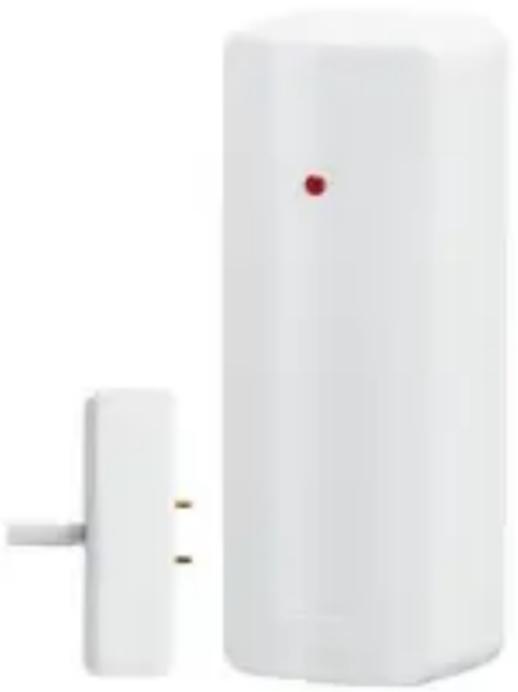

Il rilevatore di allagamento FUWM50000 reagisce a liquidi e acqua segnalandone la presenza a Secvest. è costituito da un trasmettitore e da un sensore collegati via cavo. Il rilevatore di allagamento può venire ancche invertito: invia il segnale non

appenda il sensore si trova in un ambiente asciutto.

Dati tecnici

Alimentazione di tensione	Batteria al litio CR2 3 V
Durata della batteria	Fino a 3 anni
Classe ecologica	I (da -10 °C a +55 °C)
Grado di sicurezza	2
Frequenza di esercizio	868,6625 MHz
Peso (con batteria)	ca. 90 g
Dimensioni (AxlxP)	90*35*30 mm (trasmettitore)
Dimensioni (AxlxP)	45*10*15 mm (sensore)
Lunghezza cavo	ca. 1 m
Prestazioni radio	10mW

Scelta del luogo di installmente

Collocare il rilevatore di allagamento in un luogo che, in caso di fuoriuscita d'acqua, è rapidamente soggetti ad allagamento, garantendo così un'entrata in funzione tempestiva dell'allarme.

Montare il radiotrasmettitore in un luogo dotato di buone caratteristiche di trasmissione. Con il box per testare la radioemissione è possibile selezionare la posizione ottimale. Montare il dispositivo alla massima altezza possibile, al fine di prevenir i dati al trasmettitore in caso di fuoriuscita d'acqua. Aver cura di installare il

trasmettitore su una superficie pianà, con i contatti per il sensore di acqua rivolti verso il basso.

Montaggio

Apriere l'alloggiamento del radiotrasmettitore. Svitare la vite di fissaggio della scheda di circuito stampato e sollevare con attenzione la schedal suo alloggiamento. Montare il radiotrasmettitore nel luogo desiderato. Avvitre innanzitutto il lato posteriore dell'alloggiamento del rilevatore alla parete. Reinserire fissando la scheda di circuito stampato nel suo alloggiamento e inserire (rispettando la polarità) la batteria al litio in dotazione. Collegare il cavo del sensore dell'acqua al terminale di fissaggio del trasmettitore.

Fissaggio del sensore dell'acqua: Scegliere un luogo, che in caso di fuoriuscita d'acqua, viene allagato tempestivamente.

All'occurrezza, modificare le impostazioni del radiotrasmettitore con dei ponticelli.

Impostazioni possibili

Ponticello: Disattiva tamp

Con il jumper insertito, il contatto di sabotaggio del rilevatore non è attivo. In

questo modo è possibile après l'alloggiamento del rilevatore alla far scattare l'allarme antisobotaggio.

Ponticello: Disable View State

Con il jumper insertito il LED si accende non appena il sensore rileva la presenza di acqua.

Ponticello: Alarm on Dry

Con il jumper insertito, il rilevatore non reagisce più al contatto con l'acqua, ma reagisce nel caso in cui perde il contatto con l'acqua.

Ponticello: Super Disable

Con il jumper inserto non vengono inviati messaggi di supervisione alla centrale di allarme. In questo modo la durata della batteria sarebbe maggiore. Prima di insertire il jumper, prestare attenzione che la centrale di allarme abbia disattivato la supervisione.

Apprendimento

1. Impostare l'impianto di allarme radio Secvest in modalità di apprendimento. Controllare le relative istruzioni della centrale di allarme.

2. Fare scattare il contatto antisabotaggio del rilevatore di allagamento per inviare un messaggio di sabotaggio all'impianto

di allarme radio. La centrale di allarme conferma il riconoscimento del rilevatore emettendo un doppio segnale sonoro.

Dopo l'inizializzazione occorre assegnare al rilevatore alla tipo di zona: "Allarme technique".

1. Accertarsi che il rilevatore sia stato riconosciuto dall'impianto di allarme radio e, per conclusere, richiudere il rilevatore.

Dichiarazione di conformità

ABUS Security-Center GmbH & Co. KG
dichiara che il tipo di dispositivo alla fili
FUWM50000 è conforme alla direttiva
2014/53/UE. Il testo completo della
dichiarazione di conformità UE è disponibile
al seguente indirizzo internet:
www.abus.com >> ricerca >> FUWM50000

Downloads

La dichiarazione di conformità è disponibileanche al seguente indirizzo:

ABUS Security
Center GmbH & Co. KG
Linker Kreuthweg 5,
GERMANY
