Produkttyp	Kabelloser Wassermelder
Marke	ABUS
Modell	FUWM50000
Stromversorgung	Lithiumbatterie 3 V CR2
Batterielebensdauer	Maximal 3 Jahre
Temperaturbereich	-10 °C bis +55 °C
Schutzart	Umweltklasse I
Funkfrequenz	868,6625 MHz
Funkleistung	10 mW
Abmessungen (Sender)	90 x 35 x 30 mm
Abmessungen (Sensor)	45 x 10 x 15 mm
Gewicht (inkl. Batterie)	ca. 90 g
Kabellänge	ca. 1 m
Sicherheitsstufe	2
Hauptfunktionen	Wassererkennung, Alarm, Sabotagekontakt, Konfiguration über Jumper (Disable Tamp, LED, Alarm on Dry, Super Disable)
Kompatibilität	Secvest Funkalarmsystem
Montage	Wandmontage (Sender erhöht), Sensor am Boden
Zertifizierungen	Konform mit der Richtlinie 2014/53/EU
Garantie	Garantiebedingungen in der Anleitung beachten

Häufig gestellte Fragen - FUWM50000 ABUS

Wie installiere ich den Wassermelder FUWM50000?

Montieren Sie den Funksender erhöht auf einer ebenen Fläche, mit den Kontakten nach unten. Befestigen Sie die Basis an der Wand, schließen Sie dann das Sensorkabel an der Klemme an. Platzieren Sie den Sensor an einer Stelle, die bei einem Leck schnell überflutet wird. Öffnen Sie das Gehäuse, setzen Sie die Batterie unter Beachtung der Polarität ein, und schließen Sie es wieder.

Welche Batterie verwendet der Sender?

Der Sender verwendet eine 3-V-Lithiumbatterie, Modell CR2. Sie ist im Lieferumfang enthalten und nicht wiederaufladbar.

Wie lange hält die Batterie?

Die maximale Betriebsdauer der Batterie beträgt 3 Jahre, abhängig von den Einsatzbedingungen. Um die Lebensdauer zu verlängern, können Sie die Überwachung über den Jumper Super Disable deaktivieren.

Wie konfiguriere ich die Jumper?

Die Jumper befinden sich auf der Platine des Senders. Die Optionen sind: Disable Tamp (deaktiviert den Sabotagekontakt), LED (schaltet die LED bei Erkennung ein), Alarm on Dry (kehrt die Logik um: Alarm, wenn der Sensor trocken ist), Super Disable (deaktiviert die Überwachungsmeldungen).
Zum Ändern stecken Sie den Jumper je nach gewünschter Konfiguration auf oder ziehen ihn ab.

Was bedeutet der Jumper 'Alarm on Dry'?

Normalerweise löst der Melder einen Alarm aus, wenn der Sensor mit Wasser in Kontakt kommt. Mit gesetztem Jumper Alarm on Dry reagiert der Melder, wenn der Sensor trocken ist, was zur Erkennung von Verdunstung oder intermittierenden Lecks nützlich sein kann.

Wie führe ich das Anlernen mit der Secvest Zentrale durch?

Versetzen Sie Ihre Secvest Alarmzentrale in den Anlernmodus. Lösen Sie den Sabotagekontakt des Melders aus (öffnen Sie das Gehäuse), um einen Sabotagealarm zu signalisieren. Die Zentrale bestätigt mit einem Doppelton. Weisen Sie dann dem Melder den Zonentyp Technik zu. Schließen Sie das Gehäuse, sobald das Anlernen abgeschlossen ist.

Wie groß ist die Funkreichweite des Melders?

Die Funkreichweite hängt von der Umgebung ab. Die Sendeleistung beträgt 10 mW bei 868,6625 MHz. Für eine optimale Reichweite montieren Sie den Sender erhöht und vermeiden Sie Metallhindernisse. Verwenden Sie den Funk-Testkasten, um die beste Position zu finden.

Was tun, wenn der Melder nicht funktioniert?

Überprüfen Sie zuerst die Batterie: Setzen Sie sie richtig ein und beachten Sie die Polarität. Stellen Sie sicher, dass die Jumper richtig konfiguriert sind. Überprüfen Sie, ob der Sensor korrekt an der Klemme angeschlossen ist. Wenn das Problem weiterhin besteht, konsultieren Sie die Anleitung oder wenden Sie sich an den ABUS-Kundendienst.

Kann ich den Funkmelder mit anderen Alarmsystemen verwenden?

Der FUWM50000 ist speziell für den Betrieb mit dem Secvest Funkalarmsystem von ABUS ausgelegt. Er verwendet ein proprietäres Protokoll. Die Verwendung mit anderen Systemen ist nicht garantiert und könnte inkompatibel sein.

Wie vermeide ich Fehlalarme?

Platzieren Sie den Sensor an einem Ort, an dem sich nicht versehentlich Wasser ansammeln kann (z. B. fern von Kondensationszonen). Verwenden Sie den Jumper Disable Tamp, wenn das Öffnen des Gehäuses nicht erforderlich ist. Sie können auch die LED deaktivieren, wenn sie stört. Überprüfen Sie regelmäßig die Batterie, um Fehlfunktionen zu vermeiden.

BEDIENUNGSANLEITUNG FUWM50000 ABUS

Secvest Funk-Wassermelder

[DE] Secvest Funk-Wassermelder

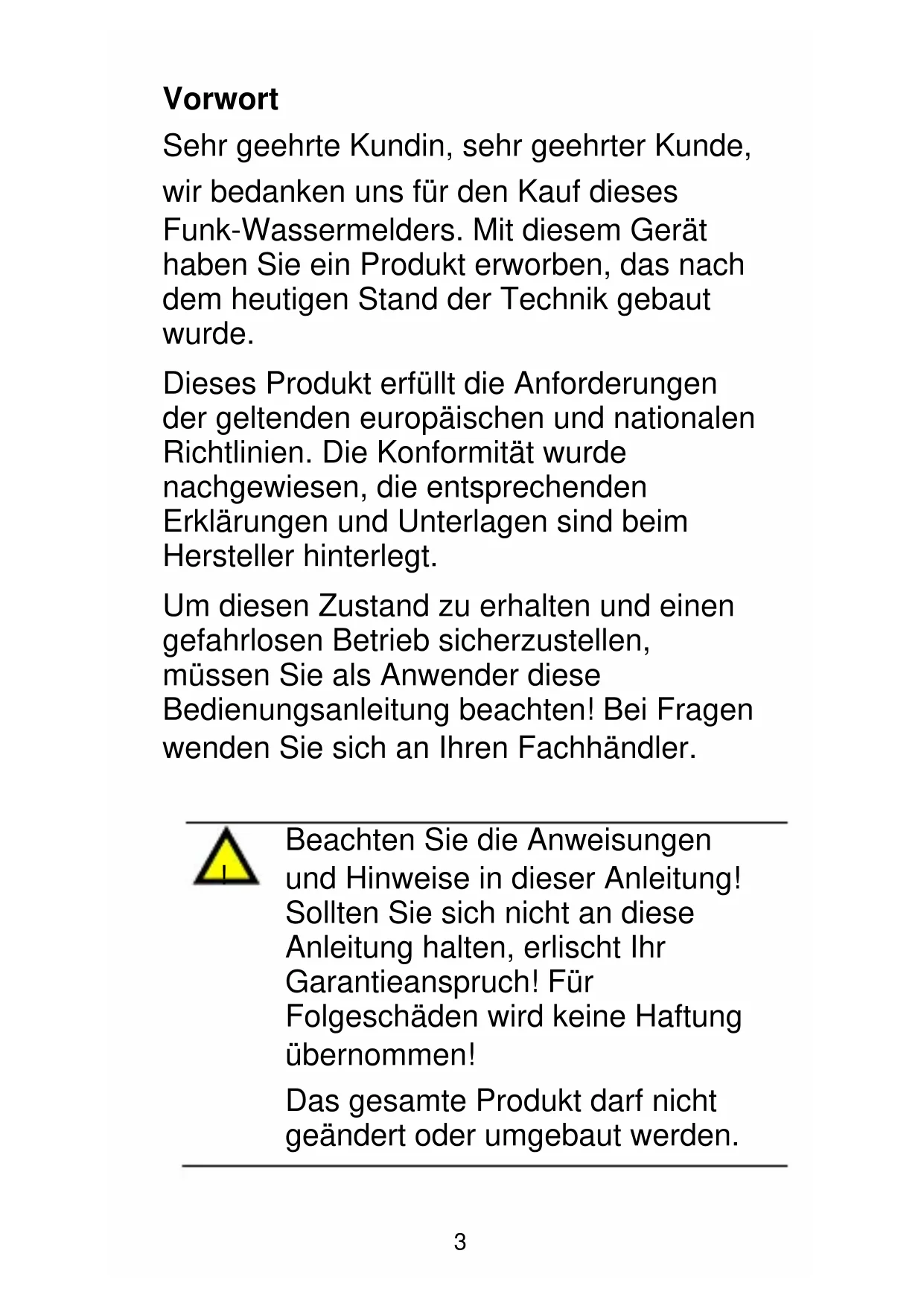

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf theses Funk-Wassermelders. Mit diesen Geräth haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Bei Fragen wenden Sie sich an ihren Fachhändler.

Beachten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollten Sie sich nicht an diese Anleitung halten, erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen!

Das gesamte Produkt darf nicht geändert oder umgebaut werden.

Batteriewarnhinweise

Das Gerät wird über eine 3V Lithium Batterie mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sieitte die folgenden Hinweise:

• Entsorgen Sie die Batterie nicht über den Hausmüll
  Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden

Die Batteriearf nicht verbrannt werden
Die Batteriearf nicht mit Wasser in Berührung kommt
Die Batteriearf nicht zerlegt, angestochen oder beschädigt werden
Die Batteriekontakte)dürfen nicht kurzgeschlossen werden
Die Batteriearf nicht in die Hande von Kleinkindern gelangen
Die Batterie ist nicht wieder aufladbar

Einführung

Der FUWM50000 Wassermelder reagiert auf Flüssigkeiten und Wasser und meldet deren Auftreten an die Secvest weiter. Er besteht aus einem Sender und einem Sensor, die über ein Kabel miteinander verbunden sind. Der Wassermelder kann auch invertiert werden. Er sendet dann, sobald sich der Sensor im Trockenen befindet.

Technische Daten

Spanningsversorgung	3V Lithiumbatterie CR2
Batterielebensdauer	bis zu 3 Jahren
Umweltklasse	I (-10°C bis +55°C)
Sicherheitsgrad	2
Betriebsfrequenz	868,6625 MHz
Gewicht (m. Batterie)	ca. 90g
Abmessung (HxBxT)	90*35*30mm (Sender)
Abmessung (HxBxT)	45*10*15mm (Sensor)
Kabellänge	ca. 1m
Funkleistung	10mW

AuswahldesMontageortes

Bringen Sie den Wassermelder an einer Stelle an, die bei einem Wassereinbruch auf jeder Fall sehr früh überflutet wird. Dadurch garantieren Sie, dass ein Alarm so Schnell wie möglich ausgelöst wird. Montieren Sie den Funksender an einer

Stelle mit möglichst guten Sendeeigenschaften. Eine optimale Position{lsst sich ideealerweise mit der Funktestbox bestimmmen. Montieren Sieihn so hoch wie möglich. So schützen Sie den Sender im Falle eines Wasserschadens vor Beschädigung. Achten Sie daraufuf, dass Sieden Sender auf einer ebenen Fläche installmenten - mit den Kontakten für den Wassersensor nach unter.

Montage

Öffnen Sie das Gehäuse des Funksenders.
Lösen Sie die Platinenbefestigungsschraube und haben Sie die Platinevorsichtig aus dem Gehäuse. Montieren Sieden Funksender an die gewünschte Stelle.
Schrauben Sie hierfür die Gehäuserückseite des Melders an die Wand.
Befestigen Sie nun die Platine wieder im Gehäuse und legen Sie die beigeufigte Lithium Batterie polungsrichtig ein.
Schließen Sie das Kabel des Wassersensors am Schraubterminal des Sendersan.
Befestigung des Wassersensors:
Wahlen Sie eine Stelle, die bei einem Wasserschaden sehr früh überflutet wird.

Verändern Sie je nach Bedarf die Einstellungen des Funksenders mit Hilfe der Steckbrücken.

Einstellmöglichkeiten

Stockbrücke: Disable Tamp

Bei gestecktem Jumper ist der

Sabotagekontaks des Melders inaktiv. Sie können dann das Meldergebnisse öffnen, ohne einen Sabotagealarm auszulosen.

Stockbrücke: Disable View State

Bei gestecktem Jumper leuchtet die LED sobald der Sensor Wasser detektiert.

Steckbrücke: Alarm on Dry

Bei gestecktem Jumper reagiert der Melder nicht mehr beim Kontakt mit Wasser, sondern sobald er keinen Kontakt mehr mit Wasser hat.

Stockbrücke: Super Disable

Bei gestecktem Jumper werden keine

Supervisionsmeldungen an die

Alarmzentrale gesendet. Dies führt zu einer längeren Batterielebensdauer. Achten Sie daraufuf, dass an der Alarmzentrale

Supervision deaktiviert ist, bevor Sie diesen Jumper setzen.

Einlernen

1. Setzen Sie ihre Funkalarmanlage Secvest in den Einlernmodus. Beachten Sie dazu die Anleitung ihrer Alarmzentrale.

2. Losen Sie den Sabotagekontakt des Wassermelders aus, um eine Sabotagenachricht an die Funkalarmanlage zu schicken. Die Alarmzentrale quittiert das Erkennendes Melders mit einem Doppelton. Nach dem Einlernen,müssen Sie dem Melder noch den Zonentyp: „Technischer Alarm" zuweisen.

3. Vergewissern Sie sich, dass der Melder von ihrer Funkalarmanlage erkannt wurde und schreiben Sie den Melder anschließend wieder.

Konformitätserklärung

Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass der Funkanlageotyp FUWM50000 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: wwwabus.com >> Artikelsuche >> FUWM50000 >> Downloads

Die Konformitätserklung kann auch unter folgender Adresse bezogen werden:

ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5, 86444 Affing, GERMANY
