Type product	Draadloze waterdetector
Merk	ABUS
Model	FUWM50000
Voeding	Lithiumbatterij 3 V CR2
Levensduur batterij	Maximaal 3 jaar
Temperatuurbereik	-10 °C tot +55 °C
Beschermingsgraad	Omgevingsklasse I
Radiofrequentie	868,6625 MHz
Radiovermogen	10 mW
Afmetingen (zender)	90 x 35 x 30 mm
Afmetingen (sensor)	45 x 10 x 15 mm
Gewicht (inclusief batterij)	Ongeveer 90 g
Kabellengte	Ongeveer 1 m
Veiligheidsniveau	2
Belangrijkste functies	Waterdetectie, alarm, sabotagecontact, configuratie via jumpers (Disable Tamp, LED, Alarm on Dry, Super Disable)
Compatibiliteit	Draadloos alarmsysteem Secvest
Montage	Muur (zender hoog), sensor op de vloer
Certificeringen	Conform richtlijn 2014/53/EU
Garantie	Raadpleeg de handleiding voor de garantievoorwaarden

Veelgestelde vragen - FUWM50000 ABUS

Hoe installeer ik de waterdetector FUWM50000?

Monteer de draadloze zender hoog op een vlak oppervlak, met de contacten naar beneden. Bevestig de voet aan de muur en sluit de kabel van de sensor aan op de connector. Plaats de sensor op een plek die bij een lekkage snel onder water komt te staan. Open de behuizing, plaats de batterij met de juiste polariteit en sluit deze weer.

Welke batterij gebruikt de zender?

De zender gebruikt een lithiumbatterij van 3 V, model CR2. Deze wordt meegeleverd met het product en is niet oplaadbaar.

Hoe lang gaat de batterij mee?

De maximale levensduur van de batterij is 3 jaar, afhankelijk van de gebruiksomstandigheden. Om de levensduur te verlengen, kunt u het toezicht uitschakelen via de jumper Super Disable.

Hoe configureer ik de jumpers?

De jumpers bevinden zich op de printplaat van de zender. De opties zijn: Disable Tamp (schakelt het sabotagecontact uit), LED (schakelt de LED in bij detectie), Alarm on Dry (keert de logica om: alarm wanneer de sensor droog is), Super Disable (schakelt supervisieberichten uit).
Om te wijzigen, plaatst of verwijdert u de jumper volgens de gewenste configuratie.

Wat betekent de jumper 'Alarm on Dry'?

Normaal gesproken activeert de detector een alarm wanneer de sensor in contact staat met water. Met de jumper Alarm on Dry ingeschakeld, reageert de detector wanneer de sensor droog is, wat nuttig kan zijn voor het detecteren van verdamping of een intermitterende lekkage.

Hoe voer ik het inleren uit met de Secvest centrale?

Zet uw Secvest alarmcentrale in de inleermodus. Activeer het sabotagecontact van de detector (open de behuizing) om sabotage te signaleren. De centrale bevestigt met een dubbele toon. Wijs vervolgens het zonetype Technique toe aan de detector. Sluit de behuizing zodra het inleren is voltooid.

Wat is het radiobereik van de detector?

Het radiobereik is afhankelijk van de omgeving. Het zendvermogen is 10 mW op 868,6625 MHz. Voor een optimaal bereik monteert u de zender hoog en vermijdt u metalen obstakels. Gebruik de radiotestbehuizing om de beste positie te vinden.

Wat te doen als de detector niet werkt?

Controleer eerst de batterij: plaats deze correct met de juiste polariteit. Zorg ervoor dat de jumpers correct zijn geconfigureerd. Controleer of de sensor correct is aangesloten op de connector. Als het probleem aanhoudt, raadpleeg dan de handleiding of neem contact op met de klantenservice van ABUS.

Kan ik de draadloze detector gebruiken met andere alarmsystemen?

De FUWM50000 is speciaal ontworpen voor gebruik met het draadloze alarmsysteem Secvest van ABUS. Het gebruikt een eigen protocol. Gebruik met andere systemen wordt niet gegarandeerd en is mogelijk niet compatibel.

Hoe voorkom ik valse alarmen?

Plaats de sensor op een plek waar water zich niet per ongeluk kan ophopen (bijvoorbeeld uit de buurt van condensatiezones). Gebruik de jumper Disable Tamp als het openen van de behuizing niet nodig is. U kunt ook de LED uitschakelen als deze stoort. Controleer regelmatig de batterij om defecten te voorkomen.

GEBRUIKSAANWIJZING FUWM50000 ABUS

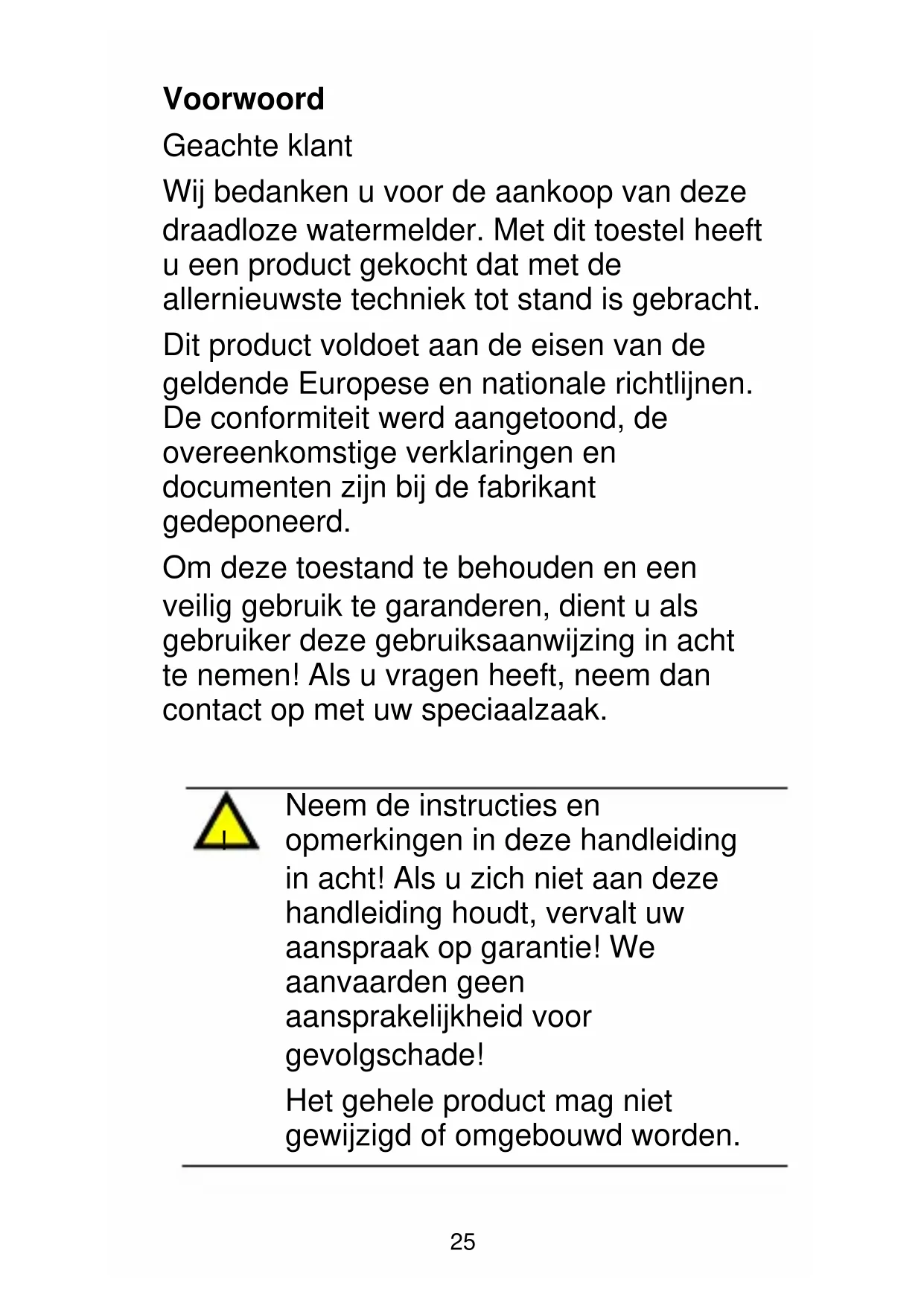

Wij bedanken u voor de aankoop van deze draadloze watermelder. Met dit toestel heeft u een product gekocht dat met de allernieuwste techniek tot stand is gebracht.

Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De conformiteit werden aangetoond, de overeenkomstige verklaringen endocumenten bij de fabrikant gedeponeerd.

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruiksaanwijzing in acht te nemen! Als u vragen heeft, neem dan contact op met uw specialzaak.

Neem de instructies en opmerkingen in deze handleiding in acht! Als u zich nicht aan deze handleiding houdt, vervalt uw aanspraak op garantie! We aanvaarden geen aansprakelijkheid voor gevolgschade!

Het gehele product mag nicht gewijzigd of omgebouwd worden.

Waarschuwingen i.v.m. de batterij

Het toestel wordt door een 3 V lithium batterij van gelijkspanning voorzien. Om een lange levensduur te garanderen en brand en verwondingen te voorkomen, dient u de volgende aanwijzingen in acht te nemen:

Voer de batterij Niet via het huisvuil af.
- De batterij mag nicht direct aan een warmtebron of zonlicht worden blootgesteld en Niet op eenplaats met ene hoge temperatuur worden bewaard.
- De batterij mag nicht worden verbrand.
- De batterij mag nicht met water in aanraking komen.
- De batterij mag nicht uiteen gehaald worden, er mag nicht in worden gegrikt en ze mag nicht beschadigd worden.
- De batterijcontacten mogen nicht kortgesloten worden.
- De batterij mag nicht in de handen vankleine kinderen terechtkommen.
- De batterij is nicht herlaadhaar.

Inleiding

De FUWM50000 watermelder reageert op vloeistoffen en water en meldt het voorhanden zijn ervan aan de Secvest. Hij bestaat uit een zender en een sensor die via een kabel met elkaar verbonden zijn. De watermelder kan ook omgekeerd worden. Hij zende t dan zodra de sensor zich op het droge bevindt.

Technische gegevens

Spanningsvoeding	3 V lithiumbatterij CR2
Levensduur van de batterij	tot 3aar
Milieuklasse	I (-10 °C tot +55 °C)
Veiligheidsgraad	2
Bedrijfsfrequentie	868,6625 MHz
Gewicht (m. batterij)	ca. 90 g
Afmeting (HxBxD)	90*35*30 mm (zender)
Afmeting (HxBxD)	45*10*15 mm (sensor)
Kabellenge	ca. 1 m
Radio prestaties	10mW

Keuze van de montageplaats

Breng de watermelder op eenplaats aan die bij een overstroming met water in elk geval heel vroeg overstroomd worden. Hierdoor garandeert u dat er zo snel möglichk een alarm gegeben worden.

Monteer de draadloze zender op eenplaats met zo goed möglich zendeigenschappen. Een optimale positie kan het best met een draadloze testbox bepaald worden.

Monteer de zender zo hoog möglichk. Zo beschermt u de zender in het geval van waterschade gegen schade. Zorg ervoor dat u de zender op een effen oppervlak installeert – met de contacten voor de watersensor maar anderen.

Montage

Open het huis van de draadloze zender. Los de printplaatbevestigingsschoef en til de printplaat voorzichtig uit het huis. Monteer de draadloze zender op de gewenste plaats. Schroef hiervoor de achechterkant van dhet huis van de melder aan de muur. Bevestig nu de printplaat opnieuw in het huis en plaats de bijgevoegde lithiumbatterij met de polen in de juiste richting. Sluit de kabel van de watersensor aan de schroefterminal van de zender aan. Bevestiging van de watersensor: Kies een plaats die bij waterschade heel vroeg overstroomd worden.

Verander indien nodig deinstallingen van de draadloze zender met behulp van de geleiderbruggen.

Instellingsmogelijkheden

Bij een ingestoken jumper is het sabotagecontact van de melder Niet actief. U kunt dan het melderhuis openen zonder een sabotagealarm te activeren.

Bij een ingestoken jumper brandt de LED zodra de sensor water detecteert.

Geleiderbrug: Alarm on Dry

Bij een aangesloten jumper reageert de melder nicht meer bij contact met water, maar zodia hij geen contacteer met water heeft.

Bij een ingestoken jumper worden geen supervisiemeldingen maar de alarmcentrale gestuurd. Dit leidt tot een langere batterijlevensduur. Zorg ervoor dat aan de alarmcentrale supervisie gedeactiveerd is voor u deze jumper insteekt.

Inlezen

1. Zet uw draadloze alarmsystemeem Secvest in de inleesmodus. Neem

aarvoor de handleiding van uw alarmcentrale in acht.

1. Activeer het sabotagecontact van de watermelder om een sabotagebericht maar het draadloze alarmsystem te sturen. De alarmcentrale bevestigt het herkennen van de melder met een dubbele toon. Na het inlezen要去 aan de melder nog het zonetype: „Technisch alarm” toewijzen.
2. Controller of de melder door uw draadloze alarmsystem verw herkend en sluit de melder cervolgens weeR.

Conformiteitsverklaring

Hierbij verklaar ik, ABUS Security-Center GmbH & Co. KG, dat het type radioapparatuur FUWM50000 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.abus.com >> Zoekterm >> FUWM50000 >> Downloads

De conformiteitsverklaring(Int) ook aanvragen via het onderstaande adres:

ABUS SecurityCenter GmbH & Co. KG, Linker Kreuthweg 5,86444 Affing,GERMANY
