Caratteristiche	Dettagli
Tipo di prodotto	Idropulitrice ad alta pressione
Pressione massima	130 bar
Portata d'acqua	500 litri/ora
Potenza	2,5 kW
Alimentazione	230 V
Peso	30 kg
Dimensioni (L x l x A)	400 x 400 x 900 mm
Accessori inclusi	Lancia schiuma, lancia, ugello rotante
Uso consigliato	Pulizia di superfici esterne, veicoli, terrazze
Manutenzione	Controllo regolare dei filtri, pulizia degli ugelli
Sicurezza	Spegnimento automatico, protezione da surriscaldamento
Garanzia	2 anni

Domande frequenti - HD 513 EX Plus Classic Kärcher

Come si avvia il Ke4rcher HD 513 EX Plus Classic?

Assicurarsi che l'apparecchio sia correttamente collegato, che il serbatoio dell'acqua sia pieno e che il collegamento all'alimentazione elettrica sia sicuro. Premere il pulsante di accensione per avviare l'apparecchio.

Cosa fare se l'idropulitrice non si avvia?

Verificare che l'apparecchio sia correttamente collegato alla presa elettrica e che l'interruttore non sia scattato. Assicurarsi inoltre che il cavo di alimentazione non sia danneggiato.

Come regolare la pressione dell'acqua?

Utilizzare la regolazione della pressione sulla pistola a spruzzo. A seconda del tipo di ugello, è possibile ruotare l'ugello per selezionare la modalità di getto desiderata.

Perché l'idropulitrice perde acqua?

Le perdite possono essere causate da guarnizioni usurate o installate male, connessioni allentate di tubi o raccordi. Ispezionare tutte le connessioni e sostituire le guarnizioni se necessario.

Come pulire i filtri del Ke4rcher HD 513 EX Plus Classic?

Per pulire il filtro, svitare il coperchio del filtro situato all'ingresso dell'acqua, rimuovere il filtro, sciacquarlo con acqua pulita per rimuovere i detriti, quindi rimetterlo correttamente.

Qual e8 la temperatura massima dell'acqua che il Ke4rcher HD 513 EX Plus Classic puf2 sopportare?

Il Ke4rcher HD 513 EX Plus Classic puf2 sopportare una temperatura dell'acqua fino a 60 b0C.

Come conservare l'idropulitrice?

Dopo l'uso, spegnere l'apparecchio, svuotare il serbatoio dell'acqua e lasciarlo asciugare. Conservare in un luogo asciutto, al riparo dal gelo e dal calore eccessivo.

Cosa fare se l'idropulitrice non produce pressione?

Verificare il livello dell'acqua nel serbatoio, assicurarsi che il tubo di ingresso non sia piegato o ostruito e ispezionare i filtri e gli ugelli per eventuali ostruzioni.

Posso usare prodotti chimici con il Ke4rcher HD 513 EX Plus Classic?

Sec, ma assicurarsi di utilizzare solo prodotti chimici compatibili con le idropulitrici e seguire le istruzioni del produttore riguardo al loro utilizzo.

MANUALE UTENTE HD 513 EX Plus Classic Kärcher

Avvertenze generali 22

Destinazione d'uso 22

Tutela dell'ambiente 23

Accessori e ricambi 23

Volume di fornitura 23

Istruzioni di sicurezza.... 23

Dispositivi di sicurezza 23

Simboli sul dispositivo 23

Descrizione del dispositivo.... 23

Avvio iniziale 24

Funzionamento 25

Trasporto 25

Conservazione 26

Cura e assistenza 26

Aiuto in caso di guasti 26

Garanzia.... 27

Dati tecnici.... 27

Dichiarazione di conformità UE.... 28

Avvertenze generali

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni per l'uso originali e le allegate avverten-

ze di sicurezza. Agire secondo quanto indicato nelle istruzioni.

conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

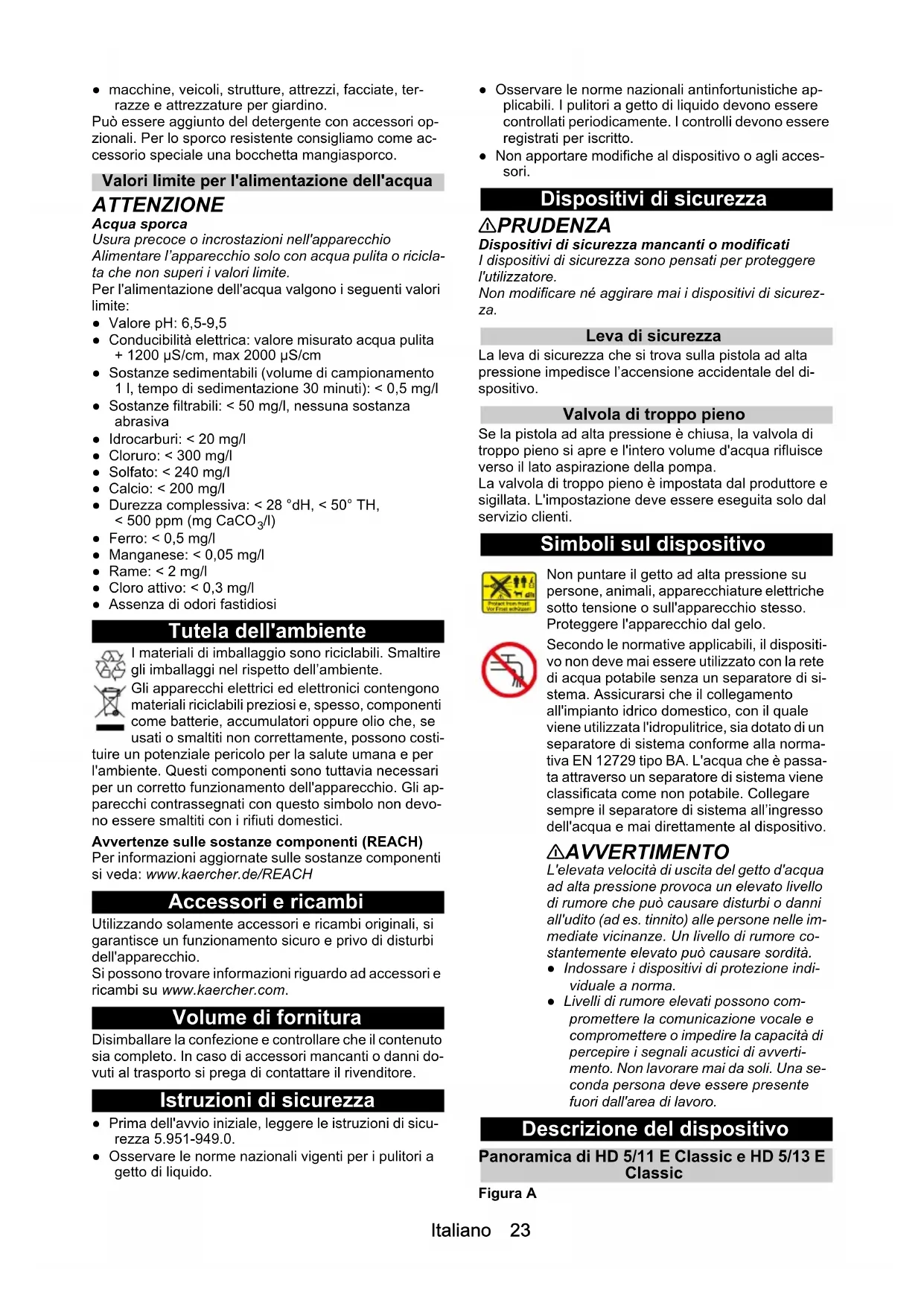

Destinazione d'uso

L'idropulitrice ad alta pressione con getto ad alta pressione deve essere utilizzata esclusivamente per la pulizia di oggetti, tra cui

• macchine, veicoli, strutture, attrezzi, facciate, terrazze e attrezzature per giardino.
  Può essere aggiunto del detergente con accessori opzionali. Per lo sporco resistente consigliamo come accessorio speciale una bocchetta mangiasporco.

Valori limite per l'alimentazione dell'acqua

ATTENZIONE

Acqua sporca

Usura precoce o incrostazioni nell'apparecchio Alimentare l'apparecchio solo con acqua pulita o riciclata che non superi i valori limite.

Per l'alimentazione dell'acqua valgono i seguenti valori limite:

• Valore pH: 6,5-9,5
• Conducibilità elettrica: valore misurato acqua pulita + 1200 μS/cm, max 2000 μS/cm
• Sostanze sedimentabili (volume di campionamento 1 l, tempo di sedimentazione 30 minuti): < 0,5 mg/l
• Sostanze filtrabili: < 50 mg/l, nessuna sostanza abrasiva

• Idrocarburi: < 20 mg/l

- Cloruro: < 300 mg/l

- Solfato: < 240 mg/l

- Calcio: < 200 mg/l

- Durezza complessiva: < 28^, < 50^, < 500ppm (mg CaCO_3 / l )

- Ferro: < 0,5 mg/l

• Manganese: < 0,05 mg/l

- Rame: < 2 mg/l

- Cloro attivo: < 0,3 mg/l

• Assenza di odori fastidiosi

Tutela dell'ambiente

I materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti come batterie, accumulatori oppure olio che, se usati o smaltiti non correttamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle sostanze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Istruzioni di sicurezza

• Prima dell'avvio iniziale, leggere le istruzioni di sicurezza 5.951-949.0.

• Osservare le norme nazionali vigenti per i pulitori a getto di liquido.

• Osservare le norme nazionali antinfortunistiche applicabili. I pulitori a getto di liquido devono essere controllati periodicamente. I controlli devono essere registrati per iscritto.

• Non apportare modifiche al dispositivo o agli accessori.

Dispositivi di sicurezza

⚠ PRUDENZA

Dispositivi di sicurezza mancanti o modificati

I dispositivi di sicurezza sono pensati per proteggere l'utilizzatore.

Non modificare né aggirare mai i dispositivi di sicurezza.

Leva di sicurezza

La leva di sicurezza che si trova sulla pistola ad alta pressione impedisce l'accensione accidentale del dispositivo.

Valvola di troppo pieno

Se la pistola ad alta pressione è chiusa, la valvola di troppo pieno si apre e l'intero volume d'acqua rifluisce verso il lato aspirazione della pompa.

La valvola di troppo pieno è impostata dal produttore e sigillata. L'impostazione deve essere eseguita solo dal servizio clienti.

Simboli sul dispositivo

Non puntare il getto ad alta pressione su persone, animali, apparecchiature elettriche sotto tensione o sull'apparecchio stesso. Proteggere l'apparecchio dal gelo.

Secondo le normative applicabili, il dispositivo non deve mai essere utilizzato con la rete di acqua potabile senza un separatore di sistema. Assicurarsi che il collegamento all'impianto idrico domestico, con il quale viene utilizzata l'idropulitrice, sia dotato di un separatore di sistema conforme alla normativa EN 12729 tipo BA. L'acqua che è passata attraverso un separatore di sistema viene classificata come non potabile. Collegare sempre il separatore di sistema all'ingresso dell'acqua e mai direttamente al dispositivo.

⚠AVVERTIMENTO

L'elevata velocità di uscita del getto d'acqua ad alta pressione provoca un elevato livello di rumore che può causare disturbi o danni all'udito (ad es. tinnito) alle persone nelle immediate vicinanze. Un livello di rumore costantemente elevato può causare sordità.

• Indossare i dispositivi di protezione individuale a norma.
• Livelli di rumore elevati possono compromettere la comunicazione vocale e compromettere o impedire la capacità di percepire i segnali acustici di avvertimento. Non lavorare mai da soli. Una seconda persona deve essere presente fuori dall'area di lavoro.

Descrizione del dispositivo

Panoramica di HD 5/11 E Classic e HD 5/13 E Classic

Figura A

①Viti dell'ugello
② Ugello ad alta pressione
③ Lancia a spruzzo
④ Blocco di sicurezza
⑤ Impugnatura della pistola
⑥ Grilletto
⑦ Tubo flessibile ad alta pressione
⑧ Gancio per pistola
⑨ Impugnatura aggiuntiva
⑩ Gancio per cavo
⑪ Filtro dell'acqua
⑫ Astuccio per sistemare la lancia a spruzzo (per lancia a spruzzo lunga)
⑬Attacco di ingresso acqua
⑭ Uscita acqua
⑮ Interruttore di alimentazione
⑯ Archetto di spinta, in alto (esteso)

Panoramica di HD 5/11 EX Plus Classic e HD 5/13 EX Plus Classic

Figura B

①Viti dell'ugello
② Ugello ad alta pressione
③ Lancia a spruzzo
④ Blocco di sicurezza
⑤ Impugnatura della pistola
6 Grilletto
⑦ Tubo flessibile ad alta pressione
⑧ Archetto di spinta, in alto (esteso)
⑨ Impugnatura aggiuntiva
⑩ Gancio per cavo
⑪ Filtro dell'acqua
⑫ Astuccio per sistemare la lancia a spruzzo (per lancia a spruzzo lunga)
⑬Attacco di ingresso acqua
⑭ Uscita acqua
⑮ Interruttore di alimentazione
⑯Manovella
⑰Supporto per lancia a spruzzo
⑱Accessorio Dirt Blaster

Avvio iniziale

⚠PERICOLO

Pericolo di lesioni da scosse elettriche

Solo personale tecnico autorizzato può installare l'alimentazione d'acqua, i collegamenti elettrici e la rete ad alta pressione.

Legenda colori

- In giallo sono indicati gli elementi di controllo del processo di pulizia.

Disimballaggio

1. Al momento del disimballaggio, controllare il contenuto della confezione.
2. Eventuali danni da trasporto vanno comunicati immediatamente al rivenditore.

Installazione degli accessori

1. Inserire la maniglia di spinta nella macchina e inserire le viti nella maniglia.

Figura C

1. Installare l'ugello con le apposite viti sulla lancia a spruzzo.
2. Collegare la lancia a spruzzo alla pistola ad alta pressione.

Figura D

1. Avvitare il tubo flessibile ad alta pressione alla pistola ad alta pressione.
2. Solo per HD 5/11 E Classic e HD 5/13 E Classic, fissare il tubo flessibile per alta pressione alla fuoriuscita acqua.
3. Solo per HD 5/11 E Classic e HD 5/13 E Classic, spingere la manovella all'interno dell'avvolgitubo e assicurarsi che la manovella sia fissata.

Figura E

Collegamento elettrico

⚠PERICOLO

Rischio di lesioni da scosse elettriche

Utilizzare una spina per collegare il dispositivo alla rete elettrica. Un collegamento permanente alla rete elettrica è vietato. La spina viene utilizzata per lo scollegamento dalla rete.

Vedere la targhetta identificativa o i dati tecnici per i valori di collegamento.

1. Svolgere il cavo di alimentazione e posizionarlo a terra.
2. Inserire la spina di alimentazione nella presa.

Collegamento idrico

Collegamento a una linea dell'acqua

⚠AVVERTIMENTO

Rischio per la salute dovuto al flusso di ritorno di acqua contaminata nella rete dell'acqua potabile.

Attenersi alle normative della propria azienda di approvvigionamento idrico.

1. Controllare la pressione di alimentazione, la temperatura di ingresso e la quantità di acqua alimentata. Vedere il capitolo Dati tecnici per i requisiti.
2. Collegare il separatore di sistema e il collegamento idrico del dispositivo con un tubo flessibile (lunghezza minima 7,5 m, diametro minimo 3/4"). Il tubo di alimentazione non è compreso nella fornitura.
3. Aprire l'ingresso dell'acqua.

Ventilazione del dispositivo

1. Aprire l'ingresso dell'acqua.
2. Rimuovere l'ugello ad alta pressione.
3. Accendere il dispositivo.
4. Lasciare funzionare il dispositivo fino a eliminare tutte le bolle d'aria presenti nell'acqua.
5. Spegnere il dispositivo.
6. Montare l'ugello ad alta pressione.

Funzionamento

⚠PERICOLO

Rischio di esplosione!

Non spruzzare liquidi infiammabili.

Se il dispositivo viene utilizzato in aree pericolose (ad es. stazioni di servizio), è necessario osservare le norme di sicurezza corrispondenti.

Apertura/chiusura della pistola ad alta pressione

1. Spingere il blocco di sicurezza e azionare il grilletto.

Figura F

La pistola ad alta pressione si apre.

1. Rilasciare il grilletto e spingere il blocco di sicurezza in avanti.

La pistola ad alta pressione si chiude.

Funzionamento ad alta pressione

Nota

• Il dispositivo può essere messo in funzione verticalmente.
• Il dispositivo è dotato di un pressostato. Il motore si avvia solo se la pistola ad alta pressione è aperta.
• Il tubo flessibile ad alta pressione dovrebbe essere tenuto lontano da bordi affilati.
• Per dispositivi con avvolgitubo: svolgere il tubo flessibile ad alta pressione completamente dall'avvolgitubo.
• Aprire l'acqua.
• Mettere l'interruttore di alimentazione su "1".
• Aprire il blocco di sicurezza della pistola ad alta pressione.
• Aprire la pistola ad alta pressione.
• Puntare la pistola ad alta pressione sull'oggetto da pulire e iniziare la pulizia.

Uso con detergente

Nota

Una lancia per schiuma (opzionale) è necessaria per l'uso con detergente.

⚠AVVERTIMENTO

Uso errato di detergenti

Rischio per la salute

Osservare le avvertenze di sicurezza sui detergenti.

ATTENZIONE

Detergenti non adatti

Danneggiamento dell'apparecchio e dell'oggetto da pulire

Usare solo detergenti autorizzati dalla ditta KÄRCHER.

Osservare le indicazioni e il dosaggio del detergente.

Per salvaguardare l'ambiente non eccedere nell'uso di prodotti detergenti.

I detergenti KÄRCHER assicurano un uso senza guasti. Non esitare a richiedere una consulenza, oppure a consultare il nostro catalogo o le nostre schede informative sul detergente.

1. Riempire il detergente nel contenitore della lancia per schiuma. (Seguire le istruzioni per il dosaggio sul flacone di detergente).

Figura G

Metodo di pulizia consigliato

1. Spruzzare misuratamente il detergente sulla superficie asciutta e lasciare agire (non far asciugare).
2. Sciacquare lo sporco sciolto con il getto ad alta pressione.

Dopo l'uso con detergente

1. Lavare la lancia per schiuma con acqua pulita per circa 30 secondi.

Sostituzione dell'ugello

⚠PERICOLO

Rischio di lesioni!

Spegnere il dispositivo prima di sostituire l'ugello. Non attivare la pistola a grilletto finché il dispositivo non è completamente depressurizzato.

1 Fissare la pistola ad alta pressione. Per fare ciò, spingere la leva di sicurezza in avanti.
2 Svitare le viti dell'ugello e rimuoverlo.
3 Avvitare l'accessorio Dirt Blaster serrare le viti a mano.
4 Solo per HD 5/11 EX Plus Classic e HD 5/13 EX Plus Classic, avvitare la bocchetta mangiasporco serrando le viti a mano.

Stoccaggio Dirt Blaster

1. Avvitare l'accessorio Dirt Blaster sul connettore giallo.

Figura H

Interruzione del funzionamento

Nota

Una volta spento il dispositivo, la pressione dell'acqua sarà ridotta, il che può ridurre la forza d'esercizio della pistola ad alta pressione e migliorare la vita utile dell'apparecchio.

1. Chiudere la pistola ad alta pressione, il dispositivo si interromperà.
2. Spingere il blocco di sicurezza in avanti per chiudere il blocco di sicurezza della pistola ad alta pressione.
3. Spingere il blocco di sicurezza all'indietro per aprire il blocco di sicurezza della pistola ad alta pressione.
4. Aprire la pistola ad alta pressione, il dispositivo si accenderà di nuovo.

Conclusione del funzionamento

1. Chiudere l'alimentazione dell'acqua.
2. Aprire la pistola ad alta pressione.
3. Mettere l'interruttore di alimentazione su "1" e lasciare il dispositivo in funzione per 5-10 secondi.
4. Mettere l'interruttore di alimentazione su "0".
5. Chiudere la pistola ad alta pressione.
6. Staccare la spina dell'alimentazione elettrica dal dispositivo con mani asciutte.
7. Rimuovere l'ingresso acqua.
8. Chiudere la leva di sicurezza della pistola ad alta pressione e spingere il blocco di sicurezza in avanti.

Trasporto

⚠ PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Nel trasporto osservare il peso dell'apparecchio.

1. Posizionare la lancia a spruzzo con la pistola ad alta pressione sui ganci.

2. Avvolgere il cavo di alimentazione attorno agli appositi ganci.

3. Senza avvolgitubo: Avvolgere il tubo ad alta pressione e appenderlo al gancio. Con avvolgitubo: Avvolgere il tubo flessibile ad alta pressione sull'avvolgitubo.

4. In caso di trasporto del dispositivo all'interno di veicoli, assicurarlo contro lo spostamento e il ribaltamento.

5. Per trasporti di breve distanza, tirare l'impugnatura telescopica per trascinare il dispositivo.

Figura I

1. Quando si salgono le scale, afferrare l'impugnatura addizionale e sollevare il dispositivo.

Figura J

Conservazione

⚠PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento.

Nello stoccaggio, osservare il peso dell'apparecchio.

Conservare il dispositivo solo al chiuso.

Protezione antigelo

ATTENZIONE

Il gelo distrugge i dispositivi se l'acqua risultante non viene asciugata completamente.

Conservare il dispositivo in un luogo non soggetto a gelate.

Se questo non è possibile:

1. scaricare e asciugare l'acqua in eccesso.
2. Applicare un antigelo disponibile in commercio in tutto il dispositivo.
3. Far funzionare il dispositivo per massimo 1 minut o fino allo svuotamento completo della pompa e delle linee.

Nota

Usare i prodotti antigelo per veicoli a base di glicole disponibili in commercio. Osservare le istruzioni per l'uso del produttore dell'agente antigelo.

Cura e assistenza

⚠PERICOLO

Avvio involontario del dispositivo

Rischio di lesioni, scosse elettriche

Spegnere il dispositivo immediatamente e staccare la spina dalla presa prima di eseguire lavori.

Nota

L'olio esausto può essere smaltito solo nei punti di raccolta previsti. Smaltire l'olio esausto in questi luoghi.

L'inquinamento dell'ambiente con olio esausto è punibile per legge.

Controlli preventivi / Contratto di manutenzione

Presso il Vostro rivenditore potrete concordare regolari controlli preventivi o stipulare un contratto di manutenzione. Chiedete consiglio ai nostri esperti.

Intervalli di manutenzione

Prima di ogni utilizzo

1. Controllare se i cavi di allacciamento alla rete sono danneggiati, eventualmente farli sostituire subito dal servizio clienti autorizzato oppure da un elettricista qualificato.
2. Controllare che il tubo flessibile per alta pressione non sia danneggiato, nel caso sostituirlo immediata- mente.
3. Verificare la tenuta stagna dell'apparecchio. Un a quantità di tre gocce d'acqua al minuto che fuoriesce è consentita. Se la perdita dovesse superare questa quantità, rivolgersi al servizio clienti.

Settimanalmente

1. Pulire il filtro dell'acqua, consultare il Capitolo Pulizia del filtro dell'acqua.

Ogni 500 ore di funzionamento, almeno una volta all'anno

Far sostituire l'olio dal servizio clienti.

Lavori di manutenzione

Pulizia del filtro dell'acqua

ATTENZIONE

Filtro dell'acqua danneggiato nell'attacco dell'acqua

Danno al dispositivo da acqua contaminata

Controllare la presenza di danni nel filtro dell'acqua prima di inserirlo nell'attacco dell'acqua.

1. Tirare fuori il filtro dell'acqua.
2. Pulire il filtro dell'acqua sotto acqua corrente.
3. Reinserire il filtro dell'acqua nell'attacco.

Aiuto in caso di guasti

⚠PERICOLO

Pericolo di lesioni causato dall'azionamento accidentale dell'apparecchio e da scosse elettriche.

Prima di eseguire qualsiasi lavoro spegnere l'apparecchio e staccare la spina.

Fare verificare e riparare i componenti elettrici solo dal servizio di assistenza clienti autorizzato.

In caso di guasti non riportati in questo capitolo è necessario contattare in caso di dubbi e indicazioni certe il servizio di assistenza clienti autorizzato.

Guasto Riparazione
Il dispositivo non si avvia	Verificare che il cavo di alimentazione non sia danneggiato.Controllare la tensione di alimentazione.Se il dispositivo si surriscalda:a Mettere l'interruttore di alimentazione su “0”.b Lasciar raffreddare il dispositivo per almeno 15 minuti.c Mettere l'interruttore di alimentazione su “1”.Contattare il servizio clienti in caso di guasti elettrici.
Il dispositivo non genera pressione	Mettere l’ugello standard (dimensioni specificate, vedere capitolo Dati tecnici).Pulire/sostituire l’ugello ad alta pressione.Sfiatare il dispositivo (vedere il capitolo Ventilazione del dispositivo).Pulire il filtro dell’acqua (vedere il capitolo Pulizia del filtro dell’acqua).Pulire tutti i tubi di ingresso alla pompa.Controllare la portata dell’acqua (vedere il capitolo Dati tecnici).
La pompa non è a tenuta stagnaUna quantità di fuoriuscita di tre gocce d'acqua al minuto è consentita.	● Quando si verificano perdite di maggiore entità, rivolgersi al servizio di assistenza clienti per un controllo.
La pompa batte ● Pulire	il filtro dell'acqua.● Controllare la linea di alimentazione dell'acqua non presenti perdite.● Sfiatare il dispositivo (vedere il capitolo Ventilazione del dispositivo).● Contattare il servizio clienti se necessario.

Garanzia

In ogni Paese, valgono le condizioni di garanzia rilasciate dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto del materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più

vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro) Potete trovare ulteriori informazioni sulla garanzia (se disponibili) nell'area di assistenza del sito web Kärcher locale alla voce "Download".

Dati tecnici

			HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Collegamento elettrico
Tensione V 220 - 240 220 - 240 220 - 240 220 - 240
F	a	s	e	~	1	1
Frequenza Hz 50 50 50 50
Potenza assorbita dalla rete		kW	2,2	2,2	2,4	2,4
Grado di protezione			IPX5	IPX5	IPX5	IPX5
Protezione di rete (lento)		A 15 15 15 15
Cavo di prolunga 30 m		mm^2	2,5	2,5	2,5	2,5
Collegamento idrico
Pressione in entrata (max.)		MPa (bar)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
Temperatura in entrata (max.)		°C	40 40 40 40
Portata (min.)		l/h (l/min)	720(12)	720 (12)	720(12)	720(12)
Altezza di aspirazione (max.)		m	1,0	1,0	1,0	1,0
Dati sulle prestazioni dell'apparecchio
Grandezza dell'ugello standard			036 036		032 032
Portata, acqua		l/h (l/min)	500 (8,4)	500 (8,4)	500 (8,4)	500 (8,4)
Pressione d'esercizio		MPa (bar)	11 (110)	11 (110)	13 (130)	13 (130)
Sovrapressione (max.)		MPa (bar)	16 (160)	16 (160)	16 (160)	16 (160)
Forza repulsiva della pistola AP		N	20,4	20,4	22,4	22,4
Dimensioni e pesi
Peso (senza accessori)		kg	18	21	18,3	21,3
Lunghezza x larghezza x altezza		mm	350 x 330 x 880	350 x 330 x 880	350 x 330 x 880	350 x 330 x 880
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio pistola AP m/s^2			2,27	2,27	3,1	3,1
Incertezza K		m/s^2	1,5	1,5	1,5	1,5
Livello di pressione acustica L_pA		dB(A)	76	76	80	80
Incertezza K_pA		dB(A)	2,5	2,5	2,5	2,5
Livello di potenza acustica L_WA + incertezza K_WA		dB(A)	91	91	96	96

Con riserva di modifiche tecniche.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Idropulitrice

Tipo: 1.520-xxx

Direttive UE pertinenti

2000/14/CE

2006/42/CE (+2009/127/EG)

2011/65/UE

2014/30/UE

2009/125/CE

Regolamento applicato (en)

(UE) 2019/1781

Norme armonizzate applicate

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Norme nazionali applicate

Livello di potenza acustica dB(A)

HD 5/11 E Classic, HD 5/11 EX Classic

HD 5/11 EX Plus Classic, HD 5/12 EX Plus Classic

Misurato: 89

Garantito: 91

HD 5/13 E Classic, HD 5/13 EX Plus Classic

Misurato: 93

Garantito: 96

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Indicatii generale 116
