Nitro 1800 - Telemetro BUSHNELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telemetro laser
Marca	Bushnell
Modello	Nitro 1800
Dimensioni (L x l x H)	4,2 x 2,9 x 1,3 pollici (107 x 74 x 33 mm)
Peso	5,7 oz (162 g)
Alimentazione	Batteria al litio CR2 3V
Portata massima (bersaglio riflettente)	2 000 yard / 1 829 metri
Portata fino a un albero	1 200 yard / 1 097 metri
Portata fino a un animale	800 yard / 731 metri
Precisione	± 1 yard fino a 1 000 yard
Ingrandimento	6x
Diametro lente	24 mm
Tecnologia di compensazione	ARC™ (Angle Range Compensation)
Modalità di puntamento	Standard, BullsEye, Brush
Modalità operative	Normale, Tiro con l'arco (Arc), AbU, AbE
Connettività	Bluetooth per app Bushnell Ballistics
Display	Schermo LCD Vivid
Resistenza all'acqua	IPX4 (protetto contro gli spruzzi)
Rivestimento ottico	EXO Barrier™ multistrato
Pulizia	Panno in microfibra, evitare prodotti abrasivi
Classe laser	Classe 1 (sicuro per gli occhi)
Batteria inclusa	Sì (batteria al litio CR2)
Garanzia	Garanzia a vita Ironclad Bushnell (durata specifica del prodotto)
Riparabilità	Non smontare, contattare il servizio clienti

Domande frequenti - Nitro 1800 BUSHNELL

Come cambiare la batteria del telemetro Bushnell Nitro 1800?

Rimuovere il coperchio del vano batteria sollevando la linguetta e ruotando in senso antiorario. Rimuovere la vecchia batteria (CR2) e inserire quella nuova rispettando la polarità. Reinserire il coperchio. Si consiglia di sostituire la batteria almeno ogni 12 mesi.

Qual è la portata massima del Nitro 1800?

Su un bersaglio riflettente, la portata massima è di 2 000 yard (1 829 m). Per un albero arriva a 1 200 yard (1 097 m) e per un animale a 800 yard (731 m). La portata dipende dalle condizioni ambientali e dalla riflettività del bersaglio.

Come utilizzare la modalità BullsEye?

La modalità BullsEye consente di acquisire facilmente piccoli bersagli mostrando solo la distanza dell'oggetto più vicino. Allineare il cerchio di mira sul bersaglio, tenere premuto il pulsante di attivazione e spostare lentamente il telemetro. Verrà visualizzata la distanza dell'oggetto più vicino.

Cosa significa la tecnologia ARC?

ARC significa Angle Range Compensation. È un inclinometro integrato che corregge la distanza in base all'angolo di tiro, fornendo la distanza orizzontale reale. Essenziale per i tiri in pendenza, evita di sparare sopra o sotto il bersaglio.

Come collegare il Nitro 1800 al mio smartphone?

Attivare il Bluetooth sul telemetro impostando la modalità su AbU tramite il menu SETUP. Aprire l'app Bushnell Ballistics, andare su Profilo > Bluetooth, selezionare il Nitro quando appare. Sul telemetro viene visualizzato un PIN a due cifre; inserirlo nell'app per completare l'abbinamento.

Come pulire le lenti del telemetro?

Rimuovere prima la polvere soffiando o con una spazzola morbida. Utilizzare il panno in microfibra fornito, preferibilmente leggermente inumidito con alcol isopropilico, strofinando delicatamente con movimenti circolari. Evitare panni ruvidi e liquidi aggressivi. Il rivestimento EXO Barrier facilita la pulizia.

Qual è la precisione del Nitro 1800?

La precisione è di ± 1 yard (0,91 m) fino a 1 000 yard (914 m). Oltre, la precisione può variare in base alle condizioni.

Il Bushnell Nitro 1800 è impermeabile?

Sì, possiede una certificazione IPX4, il che significa che resiste agli spruzzi d'acqua. Tuttavia, non deve essere immerso in acqua.

Cosa fare se il telemetro non si accende?

Verificare innanzitutto che la batteria sia installata correttamente e in buono stato. Sostituirla con una batteria al litio CR2 nuova se necessario. Se il problema persiste, contattare il servizio clienti. Non tentare di smontare l'apparecchio.

Qual è la garanzia del Nitro 1800?

Il prodotto è coperto dalla garanzia a vita Ironclad di Bushnell, che è trasferibile e non richiede prova d'acquisto. Copre i difetti di fabbricazione per la durata di vita definita del prodotto (consultare il sito Bushnell per la durata esatta). I danni dovuti a uso improprio o riparazione non autorizzata non sono coperti.

MANUALE UTENTE Nitro 1800 BUSHNELL

Specifiche tecniche*

SKU	Ingr. x diam. lente obiett.	Distanza max. (Y/M) (bersaglio riflettente)	Distanza da albero (Y/M)	Distanza da cervo (Y/M)	Precione distance	Rivestimenti ottici	Lunghezza (pollici/mm)	Peso (once/g)
LN1800IGG	6x 24mm	2,000/1,829	1200/1097	800/731	+/- 1 yd (hasta 1000 yardas)	Revestimento multicapa, EXO Barrier™	4.2/107	5.7/162

Grazie per aver acquistato il nuovo telemetro laser Bushnell® Nitro™.

Nel presente manualeiene ilustrato come utilizzare le funzioni del telemetro per ottimizzare l'esperienza di visione e come prendersi cura di quello strumento. Prima di utilizzato il telemetro, leggere attendamente le istruzioni.

AVVERTENZA: come per qualsiasi dispositivo laser, non è consigliabile guardare direttamente le emissioni per lunghi periodi di tempo con lenti di ingrandimento.

INTRODUZIONE

Bushnell® Nitro™ è un telemetro laser ultracompatto di alta qualità dotato della più recente Tecnologia digitale, in grado di fornire lecture della distance precise da 5 a 1.609 metri (da 5 a 1.760 iarde). Con dimensioni pars a 3,3 × 10,6 × 7,3 cm (1,3 x 4,2 x 2,9 pollici) e un peso di 160 grammi (5,7 once), il modello Nitro™ offre un'acquisizione del bersaglio estremamente veloce, con una precisione di +/- 0,9 metri (1 iarda) da 4,5-914 metri (5-1000 iarde). Il telemetro laser Nitro è dotato della Tecnologia ARC™ brevettata di Bushnell (compensazione dell'angolazione con Intelligenza balistica), un nuovo motore di mira, lecture e reattività più uniformi, un brillante display LCD con trasmissione della luce più elevata e struttura resistente all'acqua (IPX4),或者其他 al rivestimento EXOTM Barrier Coating sulle ottiche. I dati balistici applicati nel telemetro (aggiornabile, consultare "Opzioni di aggiornamento", pag. 8) sono comunicare via Bluetooth con l'app Bushnell Ballistics sul loro smartphone / tablet per trasmettre informazioni e impostazioni di visualizzazione aggiornate, nonché configurare i dati balistici per tempi di tenuta ottimali e regolazioni del vento perfette.

*Nota: è possibile ottenere distance massime maggiori o minori a seconde delle propietà riflettenti del bersaglio particolare e delle condizioni ambientali presenti nel momento in cui viene misurata la distance di un oggetto. Il colore, la finitura della superficie, la dimensione e la forma del bersaglio influscono sul potere riflettente e sulla distance. Quanto più biano è il colore, tanto maggiore è la distance. Ad esempio, il bianco è un colore estremamente riflettente e consente distance maggiori rispetto al nero, che è il colore meno riflettente. Una finitura brillante fornisce una distance maggiore rispetto a una opaca. Un bersaglio piccolo è più difficile da misurare rispetto a un bersaglio più grande. Anche l'angolazione rispetto al bersaglio influsce sulla misurazione. Mirare a un bersaglio a un'angolazione di 90° (quando la superficie del bersaglio è perpendicolare al percorso aero degli impulsi di energia emessi) offre un buon Campo di mira, nelle un'angolazione molto stretta permette un Campo di mira limitato. Inoltre, le condizioni di luce (ad esempio la quantità di luce solare) influscono sulle capacità di mira dell'unità. Minore è il livello di luce (ad esempio con cielo nuvolo), maggiore è la capacità di mira massima dell'unità. Viceversa, giornate molto soleggiate riducono la capacité di mira massima dell'unità.

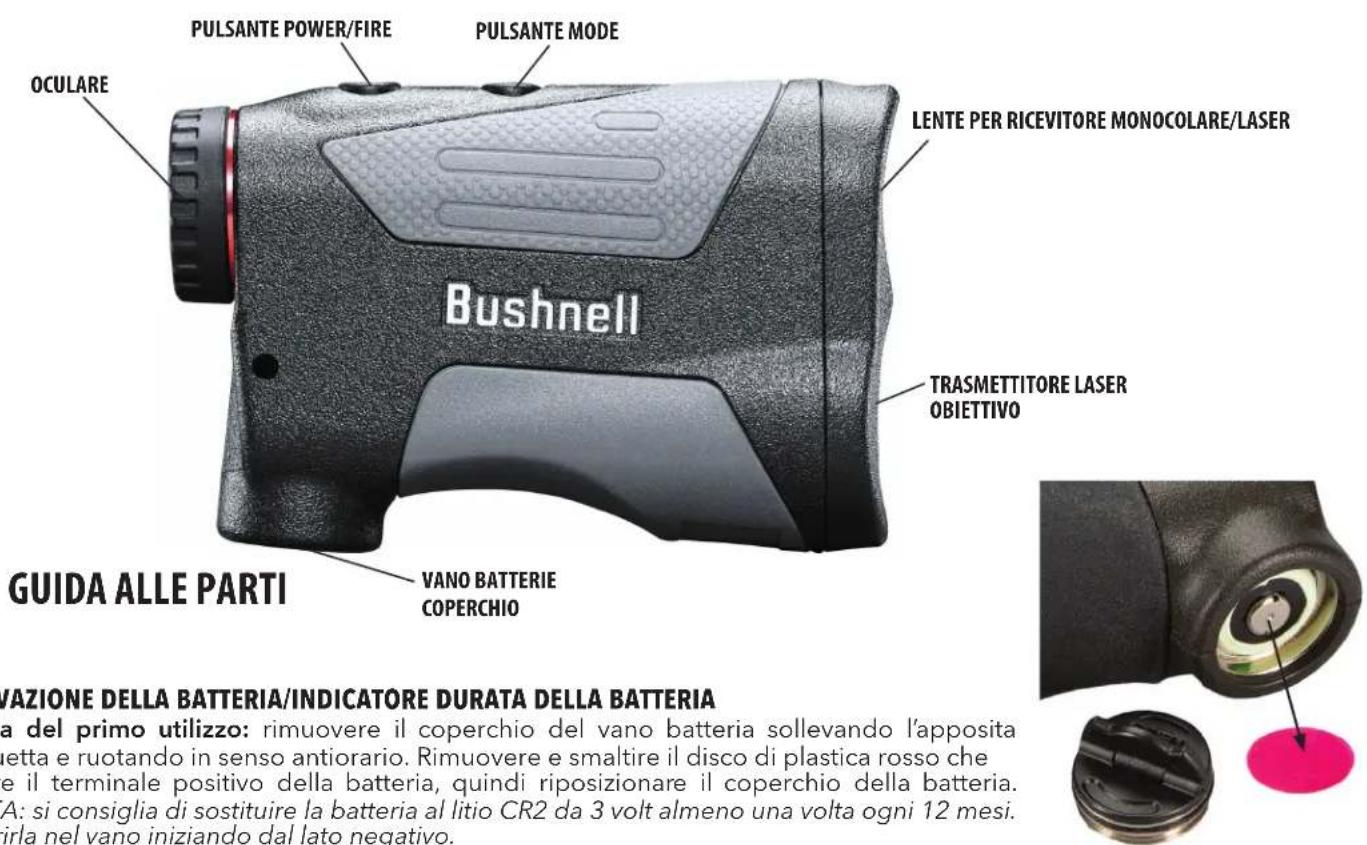

DESCRIZIONDELLA TECNOLOGIA DIGITALE IMPIEGATA

Il telemetro laser Nitro emette impulsi di energia a raggi infrarossi, invisibili, ma sicuri per la vista. Il microprocessore del telemetro Nitro permette di ottenerse sempre lecture immediate e precise. La sofisticata technologia digitale calcola istantaneamente le distance misurando l'intervallo necessario a ciascun impulso emesso per raggiungere il bersaglio e ritornare al telemetro.

Icona dell'indicatore di carica della batteria (2):

Carica completa

Carica della batteria a 3/4

Carica della batteria a 1/2

Carica della batteria a 1/4

Icona della batteria lampeggiante: la batteria deve essere sostituita e l'unità non èutilizzabile.

FUNZIONAMENTO DI BASE

Osservando atraverso il telemetro laser, premere una volta il pulsante Power/Fire per attivare il display.
- Se il display appare sfocato, ruotare l'oculare in gomma/regolazione diottrica in entrambé le direzioni, fino a quando il display appare nitido.
- Posizione il reticolo circolare (situato al centro del display) su un bersaglio distante almeno 4,5-5,5 metri (5-6 iarde), tenere premuto il pulsante Fire finché lalettura della distance non viene visualizzata al di sotto del reticolo circolare.
- Una volta acquisita la distanza, rilasciere il pulsante Fire. I 4 mirini appena al di fuori del reticolo circolare scompariranno aindicare che il laser non viene più trasmesso. Il display rimane attivo e visualizza l'ultima misurazione della distanza per circa 20-30 secondi, fino a quando il display si spegne automaticamente per estendere la durata della batteria.
- É possiblere preme nuovamente il pulsante Fire in qualsiasi momento per calcolare la distanza da un nuovo bersaglio. Per attivarlo nuovamente, premere di nuovo il pulsante.
Peruna scansion del laser su un'area e videere lecture di distanza continuamente aggionate, continuare a preme il pulsante Fire e far scorrere il telemetro su più bersagli. I mirini al di fuori del reticolo circolare lampeggeranno aindicare l'operazione di scansione.

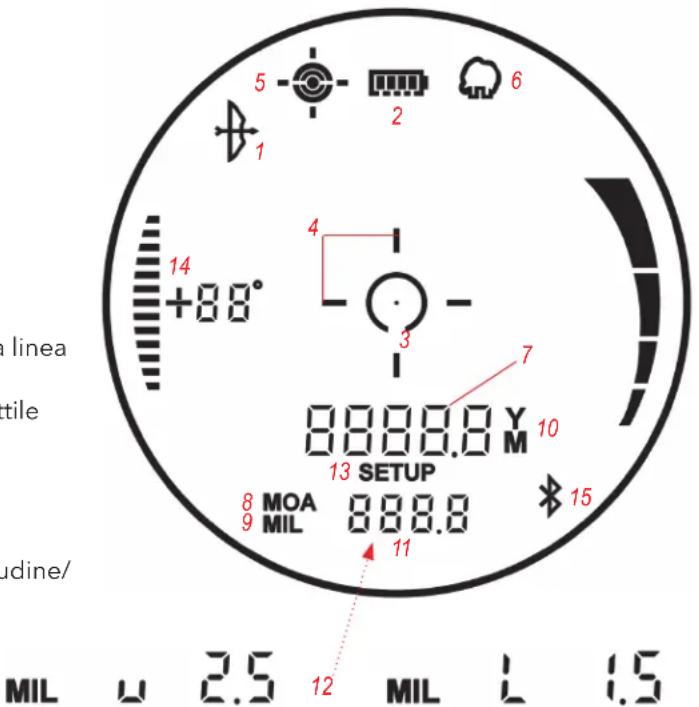

ICONE/INDICATORI DEL DISPLAY

Il display del telemetro Nitro include questi elementi:

Modalità di compensazione dell'angolazione

• Modalità Arco (1)

Indicatore di carica della batteria (2)

Punto/Reticolo circolare di mira (3)

Indicatore laser attivo/scansione (4)

Modalità di puntamento

• Modalità BullseyeTM (5)
• Modalità Brush™ (6)

La visualizzazione numerica primaria visualizza la distanza della linea di visuale (7)

Indicatori della distance orizzontale di tenuta/caduta del proiettile Per la modalità AbU/AbE

Unità di tenuta selezionate in MOA (8)
Unità di tenuta selezionate in MIL (9)

Unità di misura dell'intervallo (distanza) (10): Y=iarde, M=metrica. Visualizzazione numerica secondaria

Distanza orizzontale reale in modalità Arco (11), Valori di altitudine/ vento (alternati di 1,5 sec ciascuno) in modalità AbU (12)

Modalità SETUP (13)

Indicatore di angolo (ogni barra=ca. +/- 5° di inclinazione) (14)

Bluetooth attivo (15)

MODALITA DI PUNTAMENTO

Valore di elevazione in modalità AbU (u=Su, d=Giu)

L'esempio alla 2,5 Milis in basso

Valore di windage in modalità AbU (L = Sinistra, R = Destra)

L'esempio在哪 1,5 Mils a sinistra

Il telemetro laser Nitro può essere utilizzato selezionando una modalità di puntamento tra le tre disponibili; la modalità Standard è l'impostazione predefinita. Per selezionare una modalità di puntamento diversa, premere brevamente il pulsante Mode fino alla visualizzazione dell'indicatore desiderato (BullsEye o Brush). Per tornare alla modalità Standard, premere di nuovo il pulsante Mode dopo la visualizzazione dell'indicatore della modalità Brush. Le modalità di puntamento sono indicate di seguito:

• Modalità Standard con funzione Automatic SCAN (indicatore LCD, nessuno): QUESTA impostazione permette di calcolare la distance della maggior parte dei bersagli, fino a 1.830 metri (2.000 iarde). è utile per oggetti con riflettività moderata, tipici nella maggior parte delle situazioni. La distance minima in questa modalità standard è 4,5 metri (5 iarde). Per utilizzato la funzione Automatic SCAN, tenere premuto il pulsante Fire e spostare il telemetro da oggettto a oggetto sempre tenendo premuto il pulsante. Automatic SCAN aggiorna continuamente la distance nelle acquisisco nuovi bersagli. Durante la scansione le linee del reticolo lampeggiano.
• Modalità Bullseye™ con Automatic SCAN (indicatore LCD (5) -): esta modalità avanzata consente una facile acquisizione di bersagli e selvaggina di piccole dimensioni, evitando di acquisire accidentamente la distance di oggetti più lontani che riflettono un segnale di intensità più alta. Una volta acquisito più di un oggetto, verrà visualizzata solo la distance dell'oggetto più vicino.

Con il telemetro in modalità BullsEye, allineare il reticolo circolare con l'oggetto (per esempio, un cervo) di cui si desidera calcolare la distanza. Quindi, tenere premuto il pulsante Fire e spostare lentamente il reticolo circolare sul cervo. Se il raggio laser riconosce più di un oggetto (ad esempio, il cervo e un gruppo di alberi dietro diesso), nellLCD verrà visualizzata solo la distanza dall'oggetto (cervo) più vicino.

• Modalità Brush™ con Automatic SCAN (indicatore LCD (6) - ): Questa modalità avanzata consente di ignorare oggetti come cespugli e rami di alberi, in modo da visualizzare solo la distance degli oggetti più lontani. Una volta acquisito più di un oggetto, nell'LCD verrà visualizzata solo la distance dell'oggetto più lontano.

Con il telemetro in modalità Brush, allineare il reticolo circolare all'oggetto di cui si desidera calcolo la distanza. Quindi, tenere premuto il pulsante Fire e spostare lentamente il reticolo circolare sull'oggetto. Se il raggio laser riconosce più di un oggetto (per esempio, un ramo d'albero in primo piano e un cervo retrostante), verrà visualizzata solo la distanza dall'oggetto (cervo) più lontano.

MODALITA DI COMPENSAZIONE DELL'ANGOLAZIONE (ARC)

Il telemetro laser Nitro è stato concepito ARCTM concentrando l'attenzione in particolare sui cacciatori. Il telemetro Nitro è provvisto di un inclinometro integrato che risolve un problema che per anni ha afflitto i cacciatori. I cacciatori muniti di arco e fucile hanno faticato in presenza di angoli di salute e di discesa estremi, poichéassi alterano la vera distanza orizzontale dal bersaglio. La soluzione ARCTM : un inclinometro integrato invia i dati dell'angolazione a un chip di elaborazione quando si mira ad oggetti che risultano in salute o in discesa. Questi dati sono poi combinati mediante formule alimentiche interne. Le modalità operative selezionabili dall'utente consentono di regolare i parametri delle prestazioni dell'unità in base alle condizioni specifiche e all'ambiente. Oltre alla distance standard della "linea di visuale", quando si rilascia il pulsante di accensione Fire, il display del telemetro laser Nitro è in grado di visualizzare anche la vera distance orizzontale (nella modalità Arco, videere la sezione MODALITA OPERATIVE) nella parte inferiore del display (13), insieme all'angolo di inclinazione in gradi, indicato sul dato sinistro del display (15). Per esempio, un cacciatore con arco posizionato presso un albero potrebbe mirare a un cervo che si trovava in una discesa con angolazione di -52 rispetto alla sua posizione. La distance della linea di visuale è 29 metri (32 iarde), ma in base a quello calcolo potrebbe mirare "sopra" al bersaglio. La distance THD (con compensazione dell'angolazione) è di 21 metri (23 iarde). Questa è la distance su cui il cacciatore dovrebbe basare il tiro.

UTILIZZO DEL MENU SETUP

Il menu Setup è utilizzato per selezionale varie opzioni, come la modalità operativa (Arco, AbU, ecc.) e l'unità di misura della distance (iarde o metri) preferita. Per accedere al menu Setup, dopo aver accesso l'unità tenere premuto il pulsante Mode fino alla visualizzazione di "SETUP" sul display (14). Si rimarraż nel menu Setup fino alla modifica o alla conferma di tutte le impostazioni possibili (varia in base alla modalità operativa) e fino a quando "SETUP" non è più visualizzato. Nel menu Setup, premere il pulsante Mode per scorrere gli elementi disponibili o attivari e disattivarli. Premere il pulsante Fire per confermare e salvare l'opzione/impostazione visualizzata.

Il primo elemento selezionabile nel menu Setup è la modalità operativa. Premere il pulsante Mode fino a quando viene visualizzata l'icona desiderata, quando premere il pulsante Fire per confirmare e continuare a selezionare altre opzioni/impostazioni corrente. Ulteri di dettagli relativi alle varie modalità operative sono disponibili nella sezione successiva.

MODALITA OPERativa (TIRO)

• Modalità REGOLARE (rE9): Questa modalità non fornisce alcun angolo di elevazione o informazioni sulla compensazione della distance (nessuna visualizzazione secondaria della distance) (13), ma solamente la distance della linea di visuale (7). Selezionale questa modalità (premere il pulsante Fire quando "rE9" è visualizzato durante la configurazione) per un utilizzo generico o quando non si utilizes il telemetro per applicazioni con arco o fucile. Dopo aver confirmato la selezione della modalità Regolare, l'uno Alto autre elemento nel menu Setup è l'opzione Unità di misura (12). Premendo il pulsante Mode, è possibile passare dall'unità predefinita "Y" (iarde) a "M" (metri) e viceversa. Premere il pulsante Fire per confirmare la selezione (lasciare le unità impostate su larde o cancellare in Metri) e uscire dal menu Setup, tornando al funzionamento normale.
• Modalità ARCO: calcola e visualizza il grado di inclinazione e la vera distance orizzontale in iarde o metri,或者其他 alla distance in linea di visuale. Selezionale questa modalità (premere il pulsante Fire con l'icona dell'arco (1) visualizzata durante la configurazione) per la caccia con l'arco o un'alto utilizzato, se non sono necessarie informazioni sulla caduta/ tenuta. Dopo aver confirmato la selezione della modalità Arco, l'uno altro elemento nel menu Setup è l'opzione Unità di misura (12). Premendo il pulsante Mode, è possibile passare dall'unità predefinita "Y" (iarde) a "M" (metri) e viceversa. Premere il pulsante Fire per confermare la selezione (lasciare le unità impostate su larde o cancellare in Metri) e uscire dal menu Setup, tornando al funzionamento normale.

Esempio di modalità Arco

La vera distanza orizzontale è visualizzata nella parte inferiore del display (13), unitamente all'angolo di inclinazione in gradi (15). Nell'esempio molto seguito, un cacciatore con arco posizionato presso un albero potrebbe mirare a un cervo che si trova in una discesa con angolazione di -52 ° rispetto alla sua posizione. La distanza della linea di visuale è 29 metri (32 iarde), ma in base a quello calcolo potrebbe mirare "sopra" al bersaglio. La distanza THD (con compensazione dell'angolazione) è di 21 metri (23 iarde). Questa è la distanza su cui il cacciatore dovrebbe basare il tiro. Mirando a 29 metri (32 iarde), si dovrebbe tirare sopra il cervo a causa della forte angolazione.

Linea di visuale = 32Y
Angolazione = -52^

Distanza compensata = 23Y

In modalità ARCO, la distance della linea di visuale è indicata nella visualizzazione primaria, nelle 'inclinazione e la distance orizzontale sono indicate nella visualizzazione numerica secondaria. Attraverso prove approfondite e interviste a esperti di caccia con arco di alto profilo, Bushnell® ha stabilito che non erano necessari gruppi balistici multipli per l'arco. I cacciatori con arco voglioni conoscere la vera distance orizzontale, poiché è in quello modo che effettuano il tiro; una volta che la conoscono con certezza, possono effettuire le regolazioni necessarie. Fornire ai cacciatori con arco altre misure或者其他 alla distance orizzontale crea ulteriore confusione e incertezza.

Molte persone ritengono erroneamente che i tiri in salita si comportino diversamente dai tiri in discesa a causa della gravità. Tuttavia, non è acause della gravità, ma piuttosto di un'aberrazione del systema di mira utilizzato sugli archi. Su un arco, il punto di mira si trovava diversi centimetri sopra l'asse meccanico della frezza. Per esempio, mirando a 23^ su un perdio, la frezza si trovava a un'angolazione diversa.

• Modalità AbU e AbE: a differenza di altri telemetri laser Bushnell che hanno una modalità fucile con "immissione dati" tramite selezione manuale di codici lettera per un elenco di munizioni popolari, Nitro consente di createe un profilo utente personalizzato ("Pistola utente 1", ecc.) che include dati di carico specifici,arma da fuoco, cannocchiale da mira e informazioni meteo/ambientali. Questo profilo viene creato utilizzando l'app Bushnell Ballistics sul proprio smartphone o tablet; successivement tale profilo viene caricato sul telemetro Nitro tramite Bluetooth, con Nitro impostato sulla modalità operativa "AbU" (Applied Ballistics Ultralite). Assicurarsi di aver selezionato la modalità "AbU" tramite il menu di configurazione di Nitro e che tale modalità sia visualizzata sul display prima di connettersi a uno smartphone o tablet tramite Bluetooth.

Un'altra modalità operativa, denominata "AbE" (Applied Ballistics External) consente la sincerzonizzazione con un dispositivo esterno come un Kestrel per ottenere dati ambientali. Per dettagli sull'uso di dispositivi esterni in modalità "AbE", consultare il manuale fornito con tali prodotti. La sezione successiva illustra i passaggi necessari per utilizzato l'app Bushnell Ballistics per creare un profilo utente personalizzato per il carico di munizioni e armi da fuoco, quindi caricare tali dati nel telemetro Nitro.

• Reticle Select: L'ultima opzione disponibile nel menu Setup di Nitro consente di selezionare il tipo di reticolo preferito per il centro del display (per tutte le modalità). Premere il pulsante Mode per passare dall'une alla altra delle opzioni: cerchio, punto, cerchio e punto (opzione predefinita). Premere il tasto Fire per confermare la selezione del reticolo preferito e uscire dal menu Setup.

UTILIZZO DELL'APP BALLISTIC BUSHNELL PER CARICARE I DATI DI CARICO DELLE MUNIZIONI (NITRO IN MODALITA AbU)

1. Scaricare Gratisamente l'app Bushnell Ballistics da Google Play (dispositivi mobili Android) o App Store (dispositivi mobili Apple).

2. Apire l'app. Accedere usingo le credenziali del proprio account Bushnell o create un account se non se ne possiedegia uno.

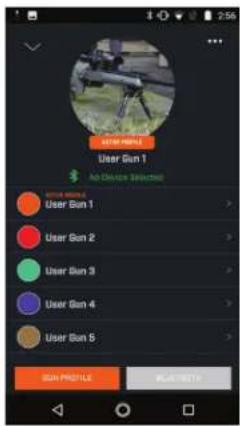

3. Verra create un "profilo", il quale è un set completo di dati che include tutti i dettagli relativi a carico del proiettile, pistola, mirino, ecc., da utilizzare. Toccare su "Profilo" e selezionare "User Gun 1" (Fig. 1, pagina successiva) (è possibile rinnominarlo in qualsiassi momento toccando il nome del profilo attivo corrente). Quando vengono inserti i dati relativi a proiettile, pistola, mirino, ecc., come indicate nel passaggi successivi, tali dati verranno automaticamente salvati nel profilo attivo corrente, come migliorato nella parte inferiore dello schermo. Nota: se si prevede di utilizzato munizioni diverse (e/o pistole e mirini diversi), i relativi dati possono essere immessi e salvati in un profilo utente分开ato (l'app può memorizzare più profili, tuttavia, il telemetro Nitro vuo sincronizzare e salvare un solo set di dati del profilo alla volta). Mentre Nitro è accesso (ossia quando il display è visible) e collegato all'app, tutte le modifiche apporte alle impostazioni nel profilo corrente (sull'app) vengono sincronizzate automaticamente, quindi possono influenzare le informazioni sulla distance visualizzate in Nitro. Se vengono modificate le unità di distance sul Nitro da iaerde a metri (o viceversa),anche quello vale valciera automaticamente nell'app. Le modifiche apporte alle impostazioni del profilo nell'app nelle Nitro è spento (non attivo e collegato) saranno trasmesse automaticamente a Nitro alla successiva accensione.

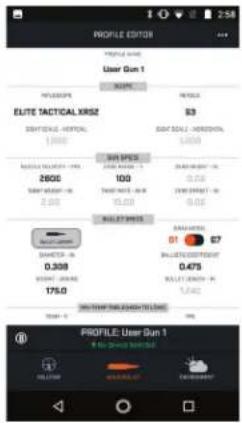

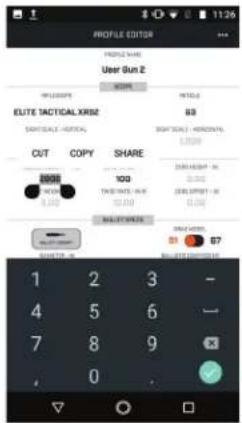

4. Toccare "Pistola e proiettile" nella parte inferiore centrale dello schermo (Fig. 2) e insere delle informazioni per il cannocchiale da puntamento, la pistola e il proiettile da utilizzato. Se si dispone di un cannocchiale da mira dimarca Bushnell, toccando quello "Cannocchiale da mira" sare possibile selezionario da un elenco per gruppo di righe di mirini, quando modello e/o opzione del reticolo (Fig. 3,4). Successivement, in "Specifiche della pistola", toccare il Campo in Velocità alla volata, Intervallo zero, ecc., e usare il tastierino numero per insere i dettagli della propria arma da fuoco (Fig. 5).

Nota: per modificare le unità di riferimento per velocità, distance/intervallo, peso, ecc., toccare i 3 punti (impostazioni) nella parte superiore destra dello schermo e modificare le Impostazioni utente in base alle proprie preferenze (Fig.6). Toccare "X" al termine.

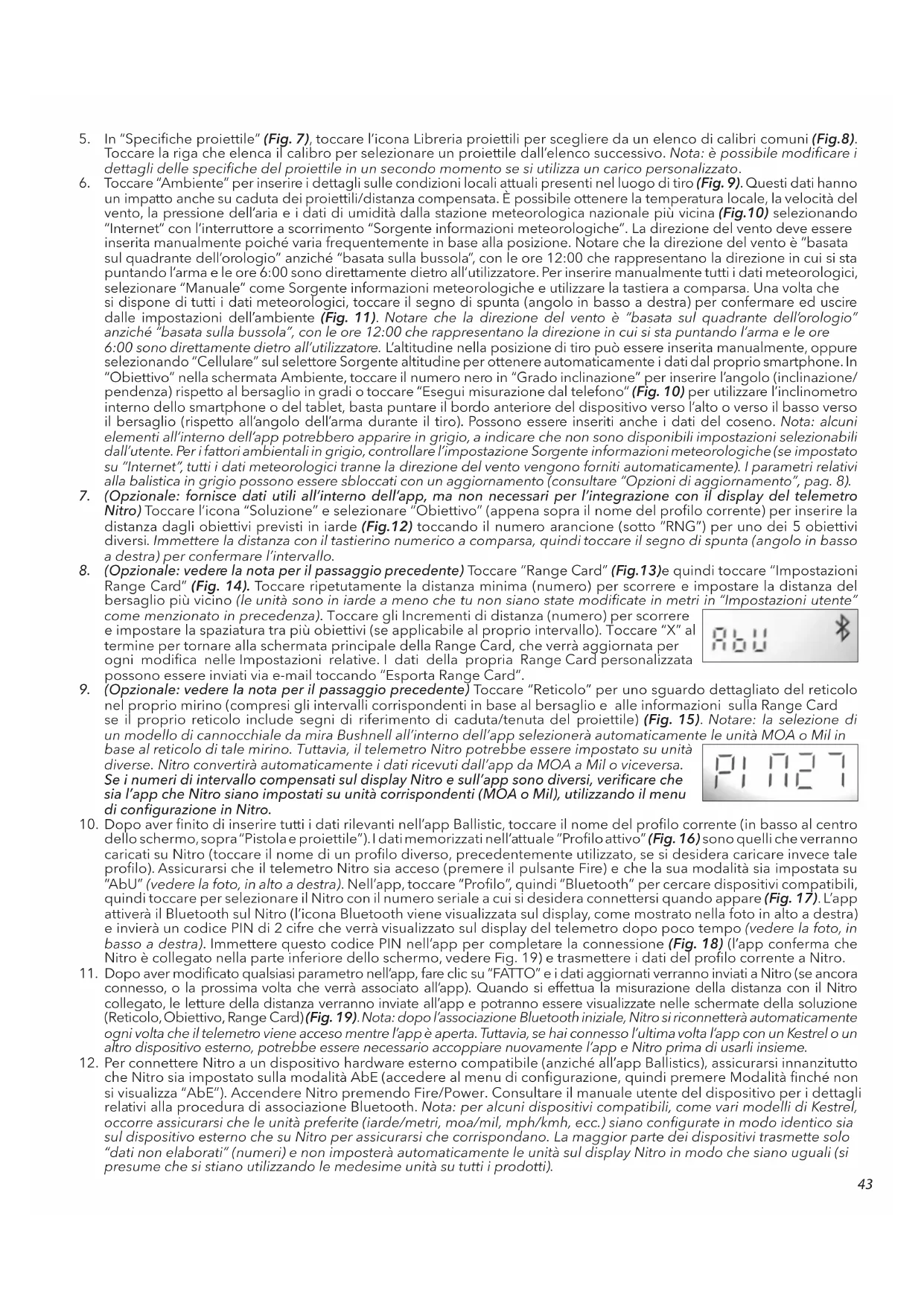

1. In "Specifiche proiettile" (Fig. 7), toccare l'icona Libreria proiettili per scegliere da un elenco di calibri comuni (Fig.8). Toccare la riga che elenza il calibro per selezionare un proiettile dall'elenco successivo. Nota: è possibile modificare i dettagli delle specifiche del proiettile in un secondo momento se si utilizza un carico personalizzato.
2. Toccare "Ambiente" per insertire i dettagli sulle condizioni locali attuali presenti nel luogo di tiro (Fig. 9). Questi dati hanno un impattoanche su caduta dei proietti/distanza compensata. è possibile ottenere la temperatura locale, la velocità del vento, la pressione dell'aria e i dati di umidità alla stazione meteorologica nazionale più vicina (Fig.10) selezionando "Internet" con l'interruttore a scorrimento "Sorgente informazioni meteorologiche". La direzione del vento devese essere insertita manually poiché varia frequently in base alla posizione. Notare che la direzione del vento è "basata sul quadrante dell'orologio" anziché "basata sulla bussola", con le ore 12:00 che rappresentano la direzione in cui si sta puntando l'arma e le ore 6:00 sono direttamente dietro all'utilizzatore. Per insertire manually tutti i dati meteorologici, selezionare "Manuale" come Sorgente informazioni meteorologiche e utilizzato la tastiera a comparsa. Una volta che si dispone di tutti i dati meteorologici, toccare il segno di spunta (angolo in basso a destra) per confirmare ed uscire dalles impostazioni dell'ambiente (Fig. 11). Notare che la direzione del vento è "basata sul quadrante dell'orologio" anziché "basata sulla bussola", con le ore 12:00 che rappresentano la direzione in cui si sta puntando l'arma e le ore 6:00 sono direttamente dietro all'utilizzatore. L'altitudine nella posizione di tiro può essere insertora manually, oppure selezionando "Cellulare" sul selettore Sorgente altitudine per ottener automaticamente i dati dal proprio smartphone. In "Obiettivo" nella schermata Ambientale, toccare il numero nero in "Grado inclinazione" per insertire l'angolo (inclinazione/ pendenza) rispetto al bersaglio in gradi o toccare "Esegui misurazione dal Telefono" (Fig. 10) per utilizzare l'inclinometro interno dello smartphone o del tablet,ISTA puntare il bordo anteriore del dispositivo verso l'alto o verso il basso verso il bersaglio (rispetto all'angolo dell'arma durante il tiro). Posso sono essere insertianche i dati del coseno. Nota: alcuni elementi all'interno dell'app potrebbero apparire in grigio, a indicate che non sono disponibili impostazioni selezionabili dall'utente. Per i fattori ambientali in grigio, controllare l'impostazione Sorgente informazioni meteorologiche (se impostato su "Internet", tutti i dati meteorologici tranne la direzione del vento vengono forniti automaticamente). I parametri relativi alla balistica in grigio possono essere sblocati con un aggiornamento (consultare "Opzioni di aggiornamento", pag. 8).
3. (Opzionale: fornisce dati utili all'interno dell'app, ma non necessari per l'integrazione con il display del telemetro Nitro) Toccare l'icona "Solutazione" e selezionare "Obiettivo" (appena sopra il nome del profilo corrente) per inseire la distance dagli obietti previsti in iarde (Fig.12) toccando il numero arancione (sotto "RNG") per uno dei 5 obietti diversi. Immettere la distance con il tastierino numerico a compara, quando toccare il segno di spunta (angolo in basso a destra) per confermare l'intervallo.
4. (Opzionale: vindere lanota per il passaggio precedente) Toccare "Range Card" (Fig.13)e quando toccare "Impostazioni Range Card" (Fig. 14). Toccare ripetutamente la distance minima (Numero) per scorrere e impostare la distance del bersaglio più vicino (le unità sono in iarde a meno che tu non siano state modificate in metri in "Impostazioni utente"

come menzionato in precedenza). Toccare gli Incrementi di distance (Numero) per scorrere e impostare la spaziatura tra più obiettivi (se applicabile al proprio intervallo). Toccare "X" al termine per tornare alla schermata principale della Range Card, che verrà aggiornata per agli modifica nelle Impostazioni relative. I dati della propria Range Card personalizzata sono essere essere inviati via e-mail toccando "Esporta Range Card".

1. (Opzionale: vindere lanota per il passaggio precedente) Toccare "Reticolo" per uno sguardo dettagliato del reticolo nel proprio mirino (compresi gli intervalli corrispondenti in base al bersaglio e alle informazioni sulla Range Card se il proprio reticolo include segni di riferimento di caduta/tenuta del proiettile) (Fig. 15). Notare: la selezione di un modello di cannocchiale da mira Bushnell all'internalo dell'app selezionera automaticamente le unità MOA o Mil in

base al reticolo di tale mirino. Tuttavia, il telemetro Nitro potrebbe essere impostato su unità diverse. Nitro convertirà automaticamente i dati ricevuti dall'app da MOA a Mil o viceversa. Se i numeri di intervallo compensati sul display Nitro e sull'app sono diversi, verificare che sia l'app che Nitro siano impostati su unità correspondenti (MOA o Mil), utilizzando il menu di configurazione in Nitro.

1. Dopo aver finito di insertire tutti i dati rilevanti nell'app Ballistic, toccare il nome del profilo corrente (in basso al centro dello schermo, sopra "Pistola e proiettile"). I dati memorizzati nell'attuale "Profilo attivo" (Fig. 16) sono quelli che verranno caricati su Nitro (toccare il nome di un profilo diverso, precedentamente utilizzato, se si desidera caricare invece tale profilo). Assicurarsi che il telemetro Nitro sia accesso (premere il pulsante Fire) e che la sua modalità sa impostata su "AbU" (vedere la foto, in alto a destra). Nell'app, toccare "Profilo", quando "Bluetooth" per cercare dispositi compatibili, quando toccare per selezionare il Nitro con il numero seriale a cui si desidera connettersi quando appare (Fig. 17). L'app attiverà il Bluetooth sul Nitro (l'icona Bluetooth viene visualizzata sul display, come lostrato nella foto in alto a destra) e inviera un codice PIN di 2 cifre che verrà visualizzato sul display del telemetro dopo peu tempo (vedere la foto, in basso a destra). Immettere quello codice PIN nell'app per completare la connessione (Fig. 18) (l'app conferma che Nitro è collegato nella parte inferiore dello schermo, vedere Fig. 19) e trasmettere i dati del profilo corrente a Nitro.
2. Dopo aver modificato qualsiasi parametro nell'app, sare cigu su "FATTO" e i dati aggiornati verranno inviata a Nitro (se più connesso, o la prossima volta che verrà associato all'app). Quando si effettua la misurazione della distanza con il Nitro collegato, le lecture della distanza verranno inviate all'app e potranno essere visualizzate nelle schermate della soluzione (Reticolo, Obiettivo, Range Card)(Fig. 19). Nota: dopo l'associazione Bluetooth iniziale, Nitro si riconnetterà automaticamente agli volta che il telemetroiene accesso quando l'app è aperta. Tuttavia, se hai connesso l'ultima volta l'app con un Kestrel o un'alto dispositivo esterno, potrebbe essere necessario accoppiare nuovamente l'app e Nitro prima di usarli insieme.
3. Per connettere Nitro a un dispositivo hardware esterno compatible (anziche all'app Ballistics), assicurarsi innanzitutto che Nitro sua impostato sulla modalità AbE (accedere al menu di configurazione, quando premere Modalità finché non si visualizza "AbE"). Accendere Nitro premendo Fire/Power. Consultare il manuale utente del dispositivo per i dettagli relativi alla procedura di associazione Bluetooth. Nota: per alcuni dispositiivi compatibili, come vari modelli di Kestrel, occorre assicurarsi che le unità preferite (iarde/metri, moa/mil, mph/kmh, ecc.) siano configurate in modo identico sua sul dispositivo esterno che su Nitro per assicurarsi che corrispondano. La maggior parte dei dispositiivi trasmette solo "dati non elaborati" (numeri) e non imposterà automaticamente le unità sul display Nitro in modo che siano uguali (si presume che si stiano utilizzato le medesime unità su tutti i prodotti).

PULIZIA E CURA GENERALE

Le lenti del telemetro laser Bushnell Nitro hanno un rivestimento multistrato completo, per la massima trasmissione della luce. Come nel caso di qualsiasi ottica multistrato, prestare particolare attenzione durante la pulizia delle lenti. Per una pulizia appropriata delle lenti, attenersi ai consigli riportati di seguito.

• Rimuovere la polvere o i detriti eventualmente presenti sulle lenti (o utilizzato una spazzola morbida per lenti).
• Per rimuovere impronte o sporcia, pulire con il panno in microfibra in dotazione, strofinando con movimento circolare. L'uso di un panno ruvido o lo sfregamento non necessario possono graffiare la superficie della lente e provocare danni permanenti. Il panno in microfibra lavabile in dotazione è l'ideale per la pulizia ordinaria delle ottiche. É sufficiente inumidire la lente con il fiato e strofinarla delicatamente con il panno in microfibra.
  Peruna pulizia piu accurata, e possiblere utilizzare dei tessuti specifici per obiettivi fotografici e detergenti liquidi per la pulizia di obiettivi di tipo fotografico o alcol isopropilico. Applicare sempre il fluido sul panno e mai direttamente sulle lenti.

Le superfici di tutte le lenti esterne sono dotate di un nuovo rivestimento EXO Barrier™ (oltre al rivestimento multistrato). EXO Barrier, sempliciente, è la migliorie technologia di rivestimento protettivo che Bushnell abbia mai sviluppato. Aggiunta alla fine del processo di rivestimento, EXO Barrier forma legami molecolari con le lenti e riempie i pori microscopici del vetro. Il risultato è un rivestimento multistrato repellente per acqua, olio, nebbia, polvere e detriti: pioggia, neve, impronte digitali e sporcizia non aderiscono. EXO Barrier è creata per durare: il rivestimento legato non si attenna con il passare del tempo o la normale usura.

Il telemetro è prodotto e testato per resistere all'esposizione all'acqua finoagli standard IPX4. É resistente all'acqua, ma non deve essere immerso.

RISOLUZIONE DEI PROBLEMI

Non smontare mai il telemetro laser. Eventuali interventi non autorizzati possono causare danni irreparabili e, al tempo stesso, rendere nulla la garanzia.

Se l'unità non si accende, il display non si illumina:

• Premere il tasto Power/Fire.
• Controllare, senecessario, sostitui relabatteria. Sel'unità non risponde alla pressione deitasti, sostitui relbatteria con unuovate Batteria al litio CR2 da 3 volt di buona qualità.

Se l'alimentazione dell'unità è Bassa (il display si spegne quando si tenta di azionare il laser):

• La batteria è scarica o di scarsa qualità. Sostituire la batteria con una nuova batteria al litio da 3 volt (CR2).

Se non è possibile ottenere la distanza del bersaglio:

• Assicurarsi che il display sia illuminato.
• Assicurarsi che il tasting Fire sa stato premuto.
• Assicurarsi che nulla, come la mano o il dito, blocchi gli obiettivi in corrispondenza della parte anteriore del telemetro che emettono e ricevono gli impulsi laser.
  Assicurarsi che l'unità sa tenuta ferma nelle preme il tasto Power/Fire.

NOTA: prima di effettuare la misurazione della distance di un'alto bersaglio, non è necessario cancellare lagettura dell'ultima distance. É sufficiente mira al nuovo bersaglio utilizzato il reticolo del display, premere il pulsante di accensione e tenerlo premuto fino a quando viene visualizzata lagettura della nuova distance.

OPZIONI DI AGGIORNAMENTO

Nitro è pronto all'uso con il motore Applied Ballistics al livello Ultralite, ma è aggiornabile se si necessità di distance e dati maggiornente avanzati (derivava dello spin e correzione della forza di Coriolis, altezza di mira, ecc.) nelle proprie soluzioni balistiche. Tramite l'app Bushnell Ballistics (disponibile per iOS e Android), il motore balistico può essere aggiornato da Ultralite a Sportsman o Elite. La versione standard Ultralite può essere aggiornata a entrambi i livelli e la versione Sportsman può essere aggiornata a Elite. Maggiori informazioni sugli aggiornamenti disponibili, comprese le funzionalità specifiche e la capacité di intervallo, sono disponibili all'indirizzo www.bushnell.com etramite l'app Ballistics.

I prodotti fabbricati a partire da aprile 2017 sono coperti alla Garanzia Bushnell Ironclad. La Garanzia Ironclad è una garanzia a vita completa che copre la vita utile di quello prodotto. Ogni prodotto ha una durata di vita definitita, che può variarde da 1 a 30 anni. La durata di quello prodotto è riportata sul site Web eletcato di seguito e/o sulla pagina Web Bushnell specifica di quello prodotto.

Si garantisce che questo prodotto è esente da difetti di materiali e di lavorazione e che soddisferà tutti gli standardi prestazioni rappresentati per tutte la durata di vita del prodotto. Se questo prodotto non funzione correttamente a causa di un difetto coperto provvederemo, a nostra esclusiva discrezione, a ripararlo o sostiturlo e rispedirlo gratuito. Questa garanzia è completamente trasferribile e non richiede ricevuta, schedà di garanzia o registrazione del prodotto. La presente garanzia non copre quando segue: componenti elettronici, batterie, danni estetici, danni causati alla mancata corretta manutenzione del prodotto, perdita, furto, danni dovuti a riparazione, modifica o smontaggio non autorizzati, danni intenzionali, uso improprio o abuso e normale usura. La presente Garanzia decade se la data stampata o altri codici di serializzazione sono stati rimossi dal prodotto.

Per visualizzare la garanzia completa e trovare dettagli su come richiedere l'assistenza in garanzia, visitare il nostro site Web all'indirizzo www.bushnell.com/warranty. In alternatively, è possibile richiedere una copia della garanzia chiamandoci al numero 1-800-423-3537 o scrivendoci a uno dei seguenti indirizzi:

Negli U.S.A. spedire a: IN CANADA spedire a:

Per prodotti acquistati fuori da Stati Uniti o Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia.

La presente garanzia t i riconosce specifici diritti legali.
otresti ave otheri diritti, i quali variano da paese a paese

Specifiche tecniche*

SKU	Ingr. x diam. lente obiett.	Distanza max. (Y/M) (bersaglio riflettente)	Distanza da albero (Y/M)	Distanza da cervo (Y/M)	Precisione distanza	Rivestimenti ottici	Lunghezza (pollici/mm)	Peso (once/g)
LN1800IGG 6x24mm 2,000	0/1,829 1200/10	097 800/731 +/- 1 yd	-1 yd	(fino a 1000 iarde)	Rivestimento multistrato completelo EXO BarrierTM	4.2/107	5.7/162

• Tutte le specifiche di intervallo si basano sul firmware Ultralite standard incluso con Nitro.

AVVERTENZA: quello prodotto utilizza una batteria al litio. Le batterie al litio posso sono surriscaldarsi e causare danni se vengono manomesse. Non utilizzato batterie che siano danneggiate o con segni di usura fisica.

NOTA FCC

Qesto dispositivo è stato collaudato e risultà essere conforme ai limiti previsti per i dispositivi digitali di Classe B ai sensi della Parte 15 delle normative FCC. Questi limiti sonoConcepti per fornire ragionevole protezione contro interferenze nocive nelle installazioni residenziali. Questo dispositivo genera,utilizza e più irradiare energia a radiofrequenza e, se non installato e utilizzato come specificato nelle istruzioni,puo causare interferenze dannose alle communications radio.

Tuttavia, non c' alcuna garanzia che le interferenze non si verifichino in particolari installazioni. Se il dispositivo causa interferenze pericolose alla riscione radio o teilevisiva (il che può essere verificato spegnendo e accendendo il dispositivo), si consiglia di cercare di correggere l'interferenza adottando una o più tra le seguenti misure:

Riorientare oripositionare l'antenna di ricezione.
- Aumentare la distance tra il dispositorio e il ricevitatore.
- Collegare il disposivo a una presa su un circuito diverso da quello a cui è connesso il ricevitore.
- Consultare il rivenditore o un technician radio/TV esperto per assistenza.

E necessario utilise con il dispositivo il cavo di interfaccia schermato per garantire la conformità ai limiti previsti per i dispositivi digitali a norma della Sottoparte B della Parte 15 delle normative FCC.

Specifiche, istruzioni e design del presente prodotto sono soggetti a variazioneenza alcun preavviso o ulterioro obbligo da parte del produttore.

FCC ID: 2ABQG-1835

IC:5830A-1835

SICUREZZA FDA

Prodotto laser di classe 1 in conformità con IEC 60825-1:2007.

Conforme con 21 CFR 1040.10 e 1040.11 per i prodotti laser tranne che per le deviazioni di cui alla Laser Notice N. 50, datata 24 giugno 2007.

Attenzione: non ci sono controlli, regolazioni o procedure dell'utente. Prestazioni o procedure diverse da quale qui specificate possono determinare l'accesso alla luce laser invisibile.

Smaltimento di apparecchiature elettriche ed elettroniche

(Vigente presso i Paesi UE e altri Paesi europei con sistemi di raccolta differenziate dei rifiuti)

Il presente apparecchio componenti elettriche e/o elettroniche e non pue pertanto essere smaltito come rifiuto domestico ordinario. Al contrario, dovrebbe essere smaltito presso punti di raccolta destinati al riciclaggio, in base alle istruzioni delle amministrazioni locali. Tale operazione non preveDE alcun costing per I'utente.

Qualora l'apparecchio dovesse contentere batterie (ricaracibili) sostituibili, anche queste devono essere prima rimosse e, laddove previsto, smaltite in conformità alle normative specifiche (cfr. altresi i commenti specifici nelle presenti istruzioni sull'unità).

Per ulteriori informazioni su questa tematica, rivolgersi all'amministrazione locale, all'azienda incaricata della raccolta dei rifiuti o alla rivendita presso cui è stato acquisitato l'apparecchio.
