| Tipo di prodotto | Telemetro laser con GPS |
| Marca | Bushnell |
| Modello | Hybrid 201325EU |
| Portata massima | 900 metri (su bersaglio riflettente) |
| Precisione di misura | ± 1 metro |
| Ingrandimento | 6x |
| Diametro dell'obiettivo | 24 mm |
| Campo visivo | 7° |
| Alimentazione | 1 batteria CR2 3V |
| Autonomia della batteria | Circa 5000 misurazioni |
| Dimensioni (L x A x P) | 100 x 75 x 40 mm |
| Peso | 220 g (con batteria) |
| Materiale della custodia | Plastica rinforzata con rivestimento in gomma |
| Funzioni principali | Misurazione della distanza, modalità Scan, modalità PinSeeker, compensazione della pendenza (modalità Golf), modalità GPS integrato |
| GPS integrato | Sì, con mappatura dei percorsi da golf |
| Impermeabilità | Resistente agli spruzzi (IPX4) |
| Temperatura di utilizzo | da -10°C a 50°C |
| Manutenzione e pulizia | Pulire l'obiettivo con un panno morbido che non lascia pelucchi. Evitare solventi. |
| Sicurezza | Non guardare direttamente il fascio laser. Classe laser 1 (sicuro per gli occhi). |
| Ricambi e riparabilità | Batteria CR2 standard disponibile in commercio. Nessun ricambio fornito dal costruttore; riparazione presso centro autorizzato. |
| Informazioni generali | Manuale d'uso disponibile per il download sul sito Bushnell. Garanzia 2 anni. |
Domande frequenti - Hybrid 201325EU BUSHNELL
Domande degli utenti su Hybrid 201325EU BUSHNELL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Telemetro in formato PDF gratuitamente! Trova il tuo manuale Hybrid 201325EU - BUSHNELL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Hybrid 201325EU del marchio BUSHNELL.
MANUALE UTENTE Hybrid 201325EU BUSHNELL
L'Hybrid combina i punti di forza delle due tecnologie telemetriche laser e GPS per unire "il meglio dei due mondi" in un'unità singola e compatta, regalando ai veri appassionati golfisti la possibilità di sfruttare pienamente questa doppia capacità. Conoscere le distanze di ciascun tiro sarà di grande aiuto nel ridurre il numero di colpi e rendere più piacevole il gioco del golf.
Grazie a questo manuale potrà acquisire familiarità con il suo nuovo telemetro, apprenderne tutte le funzionalità e le caratteristiche per ottenere le massime prestazioni e conoscere le informazioni necessarie per avere cura di questo strumento di precisione. Per assicurare prestazioni ottimali e la massima longevità, leggere queste istruzioni prima di utilizzare il Bushnell Hybrid.
Col passare del tempo, la tecnologia telemetrica laser di Bushnell ha dimostrato ai professionisti che vi si affidano di riuscire a produrre sempre la misurazione di distanza esatta più precisa da qualsiasi oggetto mirato, con la tolleranza di un metro.
Il ricevitore satellitare GPS, in cui sono precaricati i dati di oltre 20.000 campi da golf, fornisce istantaneamente le distanze da front, back e centro del green, appena avrete lasciato il parcheggio! Un rapido sguardo al display e sarete già pronti per prendere il club giusto e iniziare a giocare. Durante il gioco, inoltre, sarà il ricevitore a procedere automaticamente alla prossima buca.
Sito Web di risorse per Golf GPS di Bushell
NOTA IMPORTANTE - LEGGERE: Entro 45 giorni dalla data d'acquisto, visitare il sito www.bushnell.igolf.com per registrare l'Hybrid, che aggiornerà i dati GPS dei campi precaricati ed introdurrà i nuovi campi che sono stati recentemente aggiunti nel database iGolf. La registrazione è gratuita e richiede solo pochi minuti. Se un'unità che non è stata registrata ed è utilizzata da 45 giorni o più
dopo la prima acquisizione GPS, la sezione GPS non sarà più disponibile (il telemetro laser non è influenzato) e sarà visualizzata una richiesta di registrazione online (con la quale sarà ripristinato il funzionamento normale). Per ulteriori informazioni sulla registrazione del tuo Hybrid, si prega di fare riferimento a "Registrazione e aggiornamento dei dati Campo da golf" a pagina 115.
i vantaggi di hyBrid
Col passare del tempo, la tecnologia telemetrica laser di Bushnell ha dimostrato ai professionisti che vi si affidano di riuscire a produrre sempre la misurazione di distanza esatta più precisa da qualsiasi oggetto mirato, con la tolleranza di un metro.
Sul campo da golf ci sono momenti in cui non si ha l'obiettivo in linea di visuale, ad esempio quando ci si trova dietro a degli alberi e sarebbe necessario conoscere le distanze di front, centro e back. In altri casi invece, ad esempio quando è obbligatorio lasciare la golf car sul sentiero del campo, basterebbe una rapida lettura sul display GPS per scegliere prima il club da usare, evitando di dover tornare ogni volta alla vettura.
Quando un professionista esperto, un appassionato o un giocatore di categorie minori gioca a golf, desidera sempre conoscere le distanze dal front e dal back del green, non solo la distanza esatta della bandiera. I dati GPS di front, centro e back, insieme alla distanza precisa della bandiera, costituiscono le informazioni vitali necessarie al golfista per pianificare strategicamente l'approccio da adottare, evitando valutazioni errate. Sapere a che distanza bisogna lanciare la palla, permette di ridurre i colpi necessari e di evitare gli ostacoli più difficili.
La funzione GPS dell'Hybrid per la distanza del tiro rende estremamente semplice stimare quanto lontano è finito un tiro drive/approach. È possibile inoltre impostare fino a quattro punti personalizzati che possono essere particolarmente utili come riferimenti sui tiri tee cechi o sugli approach quando si ritorna su un campo già giocato.
riCariCa della Batteria

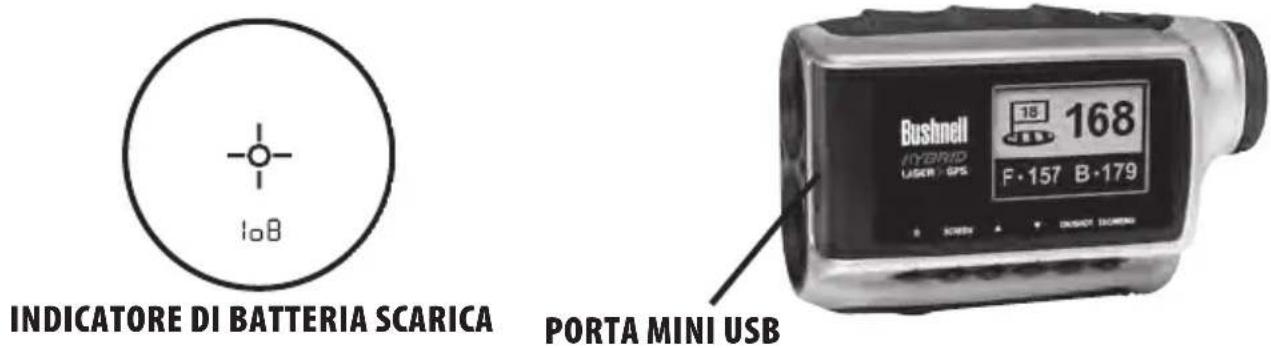

L'Hybrid contiene una batteria interna ricaricabile agli ioni di litio. Per ricaricare la batteria, collegare il cavo USB
fornito a corredo alla porta mini USB del telemetro, situata sul davanti sotto il coperchietto di gomma, e alla porta USB di un computer. In alternativa, la batteria può essere ricaricata anche collegando il cavo USB al telemetro e utilizzando l'alimentatore fornito a corredo per collegare l'Hybrid a una presa di corrente standard da 110/220 Volt. Prima di utilizzare il telemetro per la prima volta è consigliabile caricare la batteria per almeno sei ore. Un apposito messaggio sul display indica quando la batteria è completamente carica. In condizioni operative normali, una batteria nuova a carica piena dura 14-16 ore. La durata della batteria è comunque subordinata a una serie di fattori, tra cui la temperatura o l'uso che si fa della retroilluminazione. Con il passare del tempo, tutte le batterie ricaricabili perdono la durata effettiva della carica.
Indicatore di batteria scarica sul display del telemetro laser: il simbolo "108" sul display del telemetro laser indica che la batteria interna è quasi scarica e che occorre ricaricarla.
operaZioni di Base
Mentre osservate attraverso l'oculare 5x, premete una volta il pulsante misurazione per accendere il display a cristalli liquidi (LCD). Puntare il cerchietto del mirino, situato al centro dell'immagine, su un obiettivo distante almeno cinque metri. Tenere premuto il pulsante misurazione finché non viene visualizzata la lettura della distanza nella parte bassa del display LCD. La croce attorno al cerchietto del mirino indica che la trasmissione del laser è in corso. Una volta acquisita
la distanza, rilasciare il pulsante misurazione. Quando si rilascia il pulsante misurazione, il laser viene spento e la croce attorno al cerchietto del mirino scompare, ma il display LCD resta acceso visualizzando per 30 secondi l'ultima distanza misurata. È quindi possibile premere di nuovo il pulsante misurazione in qualsiasi momento per misurare la distanza rispetto a un altro bersaglio. La durata massima di trasmissione (lancio) del laser è 10 secondi. Per effettuare una nuova emissione, premere di nuovo il pulsante.
UTILIZZO DEL TELEMETRO LASER
Il Bushnell HYBRID™ è dotato di un telemetro laser avanzato all'avanguardia, che unito alla tecnologia digitale consente di effettuare letture da 10 a 914 metri. In soli 260 grammi, questo eccezionale strumento è in grado di misurare con precisione la distanza di un oggetto delle dimensioni di 5,3 x 6,6 x 10,9 cm, con la tolleranza di un metro. L'HYBRID è dotato di ottiche multistrato, con ingrandimento 5x e tecnologia PinSeeker, per caratteristiche eccellenti di trasmissione della luce, chiarezza e luminosità.
desCriZione della teCnologia digitale iMpiegata
Per il suo funzionamento, il telemetro laser del Bushnell HYBRID impiega un laser Classe 1 FDA e Classe 3A CE, sicuro per gli occhi. Il microprocessore Advanced Digital e il chip ASIC (Application-Specific Integrated Circuit) dell'HYBRID permettono di ottenere sempre letture immediate e precise. La sofisticata tecnologia digitale calcola istantaneamente le distanze misurando l'intervallo necessario a ciascun impulso emesso per raggiungere il bersaglio e ritornare al telemetro.
preCisione delle letture
La precisione delle letture dell'HYBRID è pari a +/- un metro nella maggior parti delle condizioni. La portata massima dello strumento dipende dal grado di riflettività del bersaglio. La distanza massima per la maggior parte degli oggetti è di 549 metri, mentre per oggetti ad alta riflettività il massimo è di 914 metri. Nota: Sarà possibile calcolare sia la distanza massima che quella minima, a seconda delle proprietà riflettenti del bersaglio specifico e delle condizioni ambientali presenti nel momento in cui viene misurata la distanza di un oggetto.
Il colore, la finitura della superficie, la dimensione e la forma del bersaglio influiscono sulla capacità riflettente e sulla distanza. I bersagli con colori chiari sono quelli che possono essere misurati a distanze maggiori. Il rosso, ad esempio, è altamente riflettente e consente distanze di mira più lunghe rispetto al nero, che è il colore meno riflettente. Una finitura lucida consente una mira maggiore rispetto ad una finitura opaca. Un bersaglio piccolo risulta più difficile da puntare rispetto a un bersaglio più grande. Anche l'angolazione rispetto al bersaglio ha ripercussioni sul potere riflettente e sulla distanza. Mirare ad un bersaglio ad un'angolazione di 90 gradi (dove la superficie del bersaglio è perpendicolare al tragitto degli impulsi di energia emessi) garantisce un buon campo di mira, mentre un'angolazione molto stretta offre un campo di mira limitato. Inoltre, le condizioni di luce (ad esempio, il grado di luce solare) influiscono sulle capacità di mira dell'unità. Con una luce più bassa (ad esempio con un cielo nuvoloso) la distanza massima di misurazione dell'unità aumenta. Al contrario, nei giorni molto soleggiati la distanza massima di misurazione diminuisce.
ingrandiMento e trattaMento
Le ottiche del telemetro laser HYBRID sono state trattate con rivestimenti multipli e consentono di effettuare ingrandimenti fino a 5x. All'interno del sistema ottico è montato un display a cristalli liquidi (LCD) che, quando attivato, visualizza un reticolo di puntamento e gli indicatori per l'unità usata per la distanza (metri/iarde) e il funzionamento di PinSeeker. I piccoli punti neri che compaiono all'interno del sistema ottico sono intrinseci al processo di fabbricazione. Essi costituiscono una caratteristica naturale del display LCD e non possono essere eliminati completamente durante la produzione, ma non influiscono sulle prestazioni del telemetro.
regolaZione dell'oCulare
L'HYBRID è dotato di un oculare regolabile (+/- 2 diottrie) che permette di mettere a fuoco il display LCD relativamente all'immagine. Ruotare l'oculare finché il reticolo e il bersaglio non sono entrambi nitidi alla vista.
indiCatori sul display a Cristalli liQuidi (ICd)
Sul display LCD dell'HYBRID sono presenti indicatori luminosi che mostrano l'unità di misura utilizzata per esprimere la distanza, lo stato di accensione del laser, la conferma di bersaglio acquisito e la modalità di puntamento. Di seguito
sono riportati i dettagli relativi al funzionamento di questi indicatori LCD:
UNITÀ DI MISURA (indicazione sul display =Y o M)
L'HYBRID può visualizzare le distanze esprimendole in metri e iarde. Gli indicatori dell'unità di misura sono situati nell'area inferiore destra dell'LCD. Per scegliere l'unità preferita per le distanze, iniziare con l'HYBRID spento. Osservando attraverso l'oculare, tenere premuto il pulsante misurazione per almeno 5 secondi. Durante questo tempo vengono visualizzati tutti i segmenti e le icone del display LCD. Trascorsi approssimativamente 5 secondi, gli indicatori dell'unità di misura sul display iniziano ad alternarsi in sequenza, iarde e metri. Per impostare la propria preferenza, è sufficiente rilasciare il pulsante misurazione quando è visibile solo la "Y" o la "M". Ogni volta che viene acceso, il telemetro utilizzerà l'ultima unità di misura selezionata, pertanto non è necessario ripetere la procedura di impostazione a ogni uso.
LASER ATTIVO
La croce attorno al cerchietto del mirino indica che la trasmissione del laser è in corso. Una volta acquisita la distanza, rilasciare il pulsante misurazione. Una volta rilasciato il pulsante misurazione, la croce attorno al cerchietto scompare (ovvero, il laser non viene più trasmesso).
PinSeeker™
Si tratta di una funzione molto utile in caso di problemi nel calcolo della distanza della bandierina. Questa modalità avanzata permette di ottenere facilmente la distanza della bandierina senza ricevere per errore la distanza di altri eventuali obiettivi sullo sfondo (per esempio gli alberi) che hanno segnali più potenti. È sufficiente allineare il reticolo con il cerchietto del mirino sulla bandiera della quale si desidera calcolare la distanza. Tenere quindi premuto il pulsante misurazione e spostare lentamente il laser sulla bandierina o su altro oggetto desiderato, fino a quando non compare un cerchietto
che circonda l'indicatore della bandierina. Se il fascio laser riconosce più di un oggetto (per esempio, la bandierina e gli alberi retrostanti), verrà visualizzata la distanza della bandierina, ed un cerchietto circonderà l'indicatore di PinSeeker segnalando all'utente che la distanza della bandierina (cioè l'oggetto più vicino) è visualizzata sul display, come mostrato in figura. Può accadere che il fascio laser veda solo un oggetto nella sua traiettoria. In questo caso la distanza verrà visualizzata ma, poiché è stato acquisito un solo oggetto, il cerchietto non circonderà l'indicatore della bandierina.
SUGGERIMENTO: Mentre si tiene premuto il pulsante misurazione, spostare lentamente il dispositivo da un oggetto ad un altro, e costringere il laser a colpire diversi oggetti al fine di garantire la visualizzazione solo dell'oggetto più vicino fra quelli riconosciuti dal laser.
UTILIZZO DELLA SEZIONE GPS
funZioni dei pulsanti
Si noti che la maggior parte dei pulsanti sul pannello di controllo GPS hanno più di una funzione.
Pulsante di accensione/spegnimento
- Accende/spegne il dispositivo
- Attiva/disattiva la retroilluminazione
Pulsante SCREEN (schermata)
- Visualizza le distanze rispetto a punti di interesse aggiuntivi
Pulsante su
- Scorrimento in su
- Seleziona la prossima buca
Pulsante giù
- Scorrimento in giù
- Seleziona la buca precedente
Pulsante OK/SHOT (OK/tiro)
- Seleziona l'opzione evidenziata
- Attiva la distanza di tiro
Pulsante ESC/MENU (esci/menu)
• Annulla l'operazione attuale
- Ritorna alla fase/schermata/menu precedente
avvio e funZionaMento del pulsante di aCCensione/spegniMento
Accensione
- Tenere premuto il pulsante di accensione/spegnimento fino alla comparsa di "Bushnell Hybrid" (circa 2 secondi).
Spegnimento
- Tenere premuto il pulsante di accensione/spegnimento fino a che lo schermo non diventa vuoto*.
Attivazione/disattivazione della retroilluminazione
- Da una qualsiasi schermata, premere il pulsante di accensione/spegnimento per attivare la retroilluminazione.
- Premere nuovamente il pulsante di accensione/spegnimento per disattivare la retroilluminazione
*NOTA: l'unità si spegne automaticamente dopo circa 45 minuti nel caso in cui non venga premuto alcun tasto.
Per annullare tale impostazione, accedere al menu OPTIONS (opzioni), selezionare SETTINGS (impostazioni) e cambiare l'impostazione AUTO OFF (spegnimento automatico) su "OFF".
In primo luogo, verificare che la batteria sia completamente carica. In caso di utilizzo per la prima volta, è opportuno che la batteria sia stata caricata per almeno 6 ore (vedere "Ricarica della batteria" a pag. 101 per ulteriori informazioni).
È quindi necessario trovarsi in un ambiente aperto, in una posizione in cui vi sia una nitida visuale del cielo, al fine di garantire la corretta ricezione dei segnali satellitari GPS. A questo punto, tutto è pronto per accendere e iniziare ad utilizzare l'Hybrid.
Tenere premuto il pulsante di accensione/spegnimento fino a visualizzare la schermata di avvio, quindi rilasciarlo.
Viene visualizzata la schermata Main Menu (menu principale), composta da sole due voci: PLAY GOLF (partita a golf) e OPTIONS (opzioni) (Fig. 1).
L'impiego del sistema di menu dell'Hybrid è semplice e intuitivo:
- Selezionare (evidenziare) una voce di menu utilizzando i pulsanti SU/GIÙ.
- Premere il pulsante OK/SHOT per confermare la voce selezionata.
- Premere il pulsante ESC/MENU per tornare al livello di menu precedente.
Modalità play golf (partita a golf)
Una volta selezionata la voce PLAY GOLF (partita a golf), premere OK. Il display indica che l'unità sta effettuando la ricerca dei campi da golf locali (SEARCHING FOR LOCAL COURSES). In caso contrario, viene visualizzato il seguente messaggio: "Not enough satellites for local search. Press OK to start manual search." (Satelliti non sufficienti per la ricerca locale. Premere OK per avviare la ricerca manuale). Premere OK/SHOT e seguire la procedura MANUAL SEARCH (ricerca manuale) descritta al paragrafo seguente. Terminata la ricerca, viene visualizzato l'elenco dei campi da golf in ordine di distanza dalla posizione attuale dell'utente (figura 2). Selezionare il campo desiderato dall'elenco e premere OK/SHOT.
È altresì disponibile una opzione di ricerca manuale. Nel caso in cui non venga trovato alcun campo da golf, o laddove il campo desiderato non sia contenuto in elenco (man mano che le informazioni GPS sui nuovi campi vengono aggiunte al database iGolf.com, i campi saranno disponibili sull'account utente personale), selezionare MANUAL SEARCH (ricerca manuale), quindi premere OK/SHOT e immettere il nome del paese utilizzando i pulsanti SU/GIÙ (figura 3). In caso di errore, scegliere DELETE (elimina) e premere OK/SHOT. Laddove si ottengano risultati multipli, selezionare dall'elenco il paese desiderato e premere OK/SHOT, quindi inserire il nome del campo o almeno le prime lettere
Fig. 3 Fig. 4 Fig. 5
(figura 4). Terminata questa fase, selezionare "SEARCH" (cerca), quindi premere OK/SHOT. Dovrebbe quindi essere possibile selezionare il campo desiderato tra i risultati della ricerca (figura 5).
Una volta selezionato il campo, il display mostrerà le distanze dalla posizione attuale rispetto al centro (cifre di dimensioni maggiori), al front e al back del green della prima buca del campo (figura 6).
L'Hybrid avanza automaticamente alla buca successiva man mano che l'utente si sposta lungo il percorso, ma è anche possibile selezionare manualmente in qualsiasi momento una diversa buca rispetto a quella attuale, premendo i tasti SU/GIÙ.
Premere SCREEN per visualizzare la distanza rispetto a punti aggiuntivi per il green corrente (figura 7). Premere nuovamente SCREEN per visualizzare la schermata di punti aggiuntivi successiva (figura 8). Terminata l'operazione, premere ancora una volta SCREEN per tornare alla schermata di centro, front e back (figura 6).
funZione shot distanCe (distanZa tiro)
La presente funzione consente di verificare con facilità la distanza tra due punti qualsiasi e viene utilizzata generalmente per misurare la lunghezza del tiro. Modalità di impiego:
- Premere OK/SHOT per attivare la funzione Shot Distance (distanza di tiro) (figura 9). La distanza si aggiorna automaticamente in base agli spostamenti (figura 10).
- Premere il pulsante ESC/MENU per tornare alla schermata precedente in qualsiasi momento.
- Premere nuovamente OK/SHOT per riattivare in qualsiasi momento la funzione Shot Distance e fissare una nuova posizione di partenza.
Fig. 9
Fig. 10
Fig. 11
Menu play golf (partita a golf)
Quando ci si trova in modalità "Play Golf", nella schermata della distanza del green, premendo ESC/MENU viene visualizzato il menu Play Golf (partita golf) (figura 11). Selezionare una voce del menu e premere OK/SHOT per utilizzarla o visualizzarla:
MAP GOLF HOLE (cartina buche campo da golf): questa funzione consente di modificare le distanze fornite per i vari punti (front, centro, back e così via) sul green/sulla buca corrente. Per utilizzare questa funzione:
- Selezionare il punto da ri-mappare dall'elenco (figura 12), quindi premere OK/SHOT.
- Posizionarsi sul punto desiderato e premere OK/SHOT per registrare il punto (figura 13). Non spostarsi fino all'avvenuto completamento della procedura.
- Ripetere questa procedura per qualsiasi altro punto desiderato sulla cartina.
- Una volta terminato, scorrere per selezionare "Save" (salva), quindi premere OK/SHOT. L'Hybrid mantiene questa impostazione unitamente ai dati sul campo; pertanto, la volta successiva che l'utente torna a giocare su tale campo, la distanza aggiornata verrà visualizzata al posto della distanza originaria.
SATELLITI: Visualizza la potenza del segnale e le posizioni relative ai GPS disponibili, unitamente all'indicazione sulla qualità globale della ricezione del satellite ("STRONG" (forte), "GOOD" (buona), "WEAK" (debole).
LIVELLO BATTERIA: visualizza il livello di carica residua della batteria sotto forma di percentuale.
RESUME PLAY (riprendi la partita): ritorna alla visualizzazione della schermata per la buca corrente. Eventuali modifiche apportate mediante l'opzione Map Golf Hole (cartina buche campo da golf) verranno visualizzate al posto della distanza originaria.
EXIT (esci): chiude il menu Play Golf Menu e torna al menu principale.
Menu opZioni
Dal menu principale, utilizzare il pulsante GIÙ per selezionare OPTIONS (opzioni), quindi premere OK/SHOT per accedere alle seguenti funzioni e impostazioni all'interno del menu Options (opzioni) (figura 14):
MAP COURSE (cartina campo): questa funzione consente di personalizzare i dati esistenti del campo (cambiando le posizioni di front/back/centro di una buca, o aggiungendo nuovi punti quali bunker, pericoli, ecc.), ma consente anche di creare un file totalmente nuovo di dati di campo così da creare la mappatura di un campo non ancora presente nel database di iGolf. Iniziare selezionando "MAP COURSE" e premendo OK/SHOT. Istruzioni sull'impiego della funzione MAP COURSE (cartina campo da golf):
Fig. 14
-

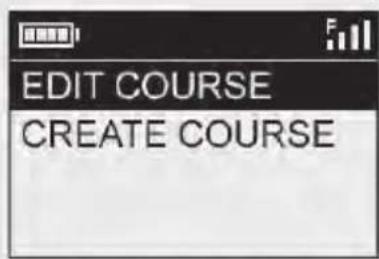

Selezionare EDIT COURSE (modifica campo da golf) per personalizzare i dati su un campo esistente, oppure selezionare CREATE COURSE (crea campo da golf) per avviare la creazione di un set totalmente nuovo di dati, quindi premere OK/SHOT (figura 15). Scegliere il nome del campo da modificare dall'elenco dei campi esistenti, oppure selezionare NEW COURSE 1 se si sta creando un nuovo file di dati di campo, quindi immettere il nome del paese.
-
Laddove fosse necessario modificare o creare il nome del campo, selezionare COURSE NAME (nome campo) e premere OK/SHOT. I nomi devono essere diversi rispetto a tutti gli altri campi da golf per evitare duplicati o confusione. Se si sta modificando un campo esistente e non si vuole cambiare il nome, saltare al punto 4.
-
Utilizzare i pulsanti SU/GIÙ per selezionare i singoli caratteri, quindi premere OK/SHOT. Per eliminare i caratteri, scorrere fino a "DELETE" (elimina) e premere OK/SHOT. Terminata l'operazione, scorrere per selezionare "SAVE" (salva), quindi premere OK/SHOT.
-
Selezionare quindi MAP GPS POINTS (cartina punti GPS) e premere OK/SHOT (figura 16). Selezionare la buca (figura 17), quindi il nome predefinito relativo al punto (figura 18) e premere OK/SHOT.
- Per modificare un punto esistente, selezionare il suo nome dall'elenco e premere OK/SHOT quando si è fisicamente sul punto per registrare la sua nuova posizione. Per creare un nuovo punto personalizzato, selezionare CSTM 1 (CSTM 2, ecc.) e premere OK/SHOT. A questo punto è possibile scegliere ABBREVIATIONS (abbreviazioni) (figura 19) e fare una selezione dall'elenco (CREEK, SAND, HZRD, ecc.), oppure assegnare un nome USER DEFINED (definito dall'utente). Portarsi fisicamente sul punto e premere OK/SHOT per registrarlo. È anche possibile accettare il nome predefinito (CSTM 1) per passare direttamente a REGISTER POINT (registra punto).
LIVELLO BATTERIA: visualizza il livello di carica residua della batteria sotto forma di percentuale.
SATELLITI: visualizza la potenza del segnale e le posizioni relative ai GPS disponibili, unitamente all'indicazione sulla qualità globale della ricezione del satellite ("STRONG" (forte), "GOOD" (buona), "WEAK" (debole)
IMPOSTAZIONI: premere OK/SHOT per visualizzare il sottomenu Settings
Fig. 19
(impostazioni), che consente di impostare le seguenti preferenze dell'utente per il display e il funzionamento GPS. Utilizzare i pulsanti SU/GIÙ per selezionare una voce e premere OK/SHOT per confermare. Apportare le modifiche desiderate utilizzando i pulsanti SU/GIÙ, quindi premere OK/SHOT per confermare le impostazioni e tornare al sottomenu Settings. Una volta terminata l'impostazione delle preferenze, premere ESC/MENU per uscire dal sottomenu SETTINGS (impostazioni) e tornare al menu OPTIONS (opzioni). Le voci nel sottomenu SETTINGS (impostazioni) sono:
CONTRAST (contrasto): utilizzare i pulsanti SU/GIÙ per regolare il contrasto del display e migliorare la visione in condizioni di illuminazione differenti.
AUTO ADVANCE (avanzamento automatico): per impostazione predefinita questa funzione è attivata (ON). Selezionare OFF se non si desidera che l'Hybrid avanzi automaticamente alla buca successiva sul campo man mano che la partita procede e nel caso si preferisca usare i tasti SU/GIÙ per selezionare manualmente le buche visualizzate.
AUTO OFF (spegnimento automatico): l'impostazione predefinita "ON" implica lo spegnimento dopo 45 minuti di inattività (senza premere alcun pulsante), al fine di risparmiare la carica della batteria. L'impostazione "OFF" consente di mantenere accesa l'unità senza limiti temporali, fino al successivo spegnimento manuale.
YARDS/METERS (iarde/metri): selezionare le unità di misura "iarde" o "metri" per esprimere le distanze.
WAAS: questa funzione consente di disattivare la correzione della località utilizzata per migliorare la precisione del GPS sui territori statunitensi. Noto comunemente con il nome di WAAS, questo sistema di satelliti e di stazioni a terra è preposta alla correzione del segnale GPS per gran parte degli Stati Uniti. Può tuttavia essere necessario regolare le impostazioni WAAS in base alla posizione geografica. per impostazione predefinita questa funzione è attivata (ON).
STABILIZER (stabilizzatore): consente di selezionare la modalità di aggiornamento della posizione GPS. Quando lo Stabilizer (stabilizzatore) è su "ON", l'Hybrid non aggiorna le letture di distanza GPS quando l'unità non è in movimento (quando l'utente non cammina). Può rivelarsi una funzione utile se si riscontrano letture di distanza variabili pur rimanendo fermi. per impostazione predefinita questa funzione è attivata (ON).
DEFAULT (impostazioni predefinite): premendo OK compare la domanda "RESTORE?" (ripristinare?). Scegliere YES (sì) e premere nuovamente OK per reimpostare il GPS dell'Hybrid alle impostazioni predefinite di fabbrica. Tutte le voci nel menu OPTIONS (come sopra elencato) ritornano alle impostazioni originarie.
DELETE COURSE (elimina campo): questa opzione cancella un file di dati di un campo da golf dalla memoria interna dell'Hybrid. Selezionare DELETE COURSE nel menu OPTIONS e premere OK/SHOT. Selezionare il campo da golf dall'elenco e premere OK/SHOT. Per confermare l'eliminazione del campo, selezionare YES (sì) e premere OK/SHOT. Laddove fosse successivamente necessario ripristinare i dati sul campo eliminato, è sufficiente collegare l'Htbrid al computer, effettuare l'accesso con le credenziali di account iGolf e scaricare il file corrispondente.
ABOUT (informazioni): visualizza la versione del software dell'unità
Registrazione e aggiornamento dei dati dei campi da golf
Entro 45 giorni dalla data d'acquisto, visitare il sito www.bushnell.igolf.com per registrare l'Hybrid, che aggiornerà i dati GPS dei campi precaricati ed introdurrà i nuovi campi che sono stati recentemente aggiunti nel database iGolf. La registrazione è gratuita e richiede solo pochi minuti. Se un'unità che non è stata registrata ed è utilizzata da 45 giorni o più dopo la prima acquisizione GPS, la sezione GPS non sarà più disponibile (il telemetro laser non è influenzato) e sarà visualizzata una richiesta di registrazione online (con la quale sarà ripristinato il funzionamento normale).
1) Aprire il sito Web all'indirizzo www.bushnell.igolf.com e inserire le informazioni per registrare l'Hybrid e creare un proprio account. Il numero di serie dell'Hybrid si trova sulla parte posteriore del dispositivo, come illustrato in figura. Fare clic su "Next" (Avanti) al termine del Passo 1 per procedere al Passo 2 e completare la registrazione.
2) Nel Passo 3, occorre scaricare ed eseguire un programma di installazione per il driver USB, che consente al computer di riconoscere l'Hybrid. Il programma di installazione è compatibile con Windows XP, Vista e Windows 7 (il sistema operativo Mac non è ancora supportato). Per ottenere i migliori risultati, consigliamo di utilizzare il browser Microsoft Internet Explorer.
3) Completata l'installazione del driver, fare clic su Next (Avanti).
4) Il Passo 4 (facoltativo) consente di accedere a un documento PDF con istruzioni dettagliate per l'aggiornamento del software operativo interno dell'Hybrid. Il documento PDF contiene il pulsante di un collegamento Web che consente di accedere direttamente alla procedura guidata per scaricare l'aggiornamento. È consigliabile aggiornare il software dell'Hybrid per poter avere le funzionalità e i miglioramenti operativi più recenti.
5) Dopo aver registrato l'Hybrid e installato il driver USB, la pagine Web visualizzata consente di cercare un campo da golf. Inserite tutto o parte del nome del campo e fare clic su "Search" (cerca). Vengono visualizzati i dati del campo da golf trovato presenti sul sito iGolf.com, con la possibile di utilizzare il pulsante "Download GPS Course File" (scarica file GPS campo da golf) per ottenere i dati più aggiornati per il campo.
CaratteristiChe teCniChe generali:
Dimensioni: Misurazione grandezza 5,3 x 6,6 x 10,9 cm
Peso: 260 gr.
Sostegno integrato treppiede (per fissaggio alla golf car)
Forniti a corredo: caricatore USB, cavo, custodia di trasporto e tracolla
CARATTERISTICHE TECNICHE DEL TELEMETRO LASER:
Precisione della lettura di distanza: +/- 0,9 metri
Portata: 4.5-914 metri
Ingrandimento: 5X
Diametro dell'obiettivo: 24 mm
Rivestimento delle lenti: Multistrato
Display: LCD
Alimentazione: batteria interna ricaricabile agli ioni di litio (inclusa)
Estrazione pupillare massima: 21 mm
Spolverare le lenti soffiandovi delicatamente (in alternativa, usare un pennellino morbido per lenti). Per rimuovere lo sporco o le impronte digitali dalle lenti, usare un panno di cotone morbido, passandolo con movimenti circolari.
L'impiego di un panno ruvido o una eccessiva strofinatura comportano il rischio di graffiatura delle lenti nonché danni irreversibili. Per una pulizia più accurata è possibile usare salviette per lenti fotografiche e un detergente apposito oppure alcol isopropilico. Applicare sempre il liquido al panno, mai direttamente alle lenti.
GaraNZIa LIMITaTa PEr UN aNNO
Questo prodotto Bushnell ® è garantito esente da difetti del materiale e di fabbricazione per un anno a decorrere dalla data di acquisto. In caso di difetto durante il periodo di garanzia, a nostra discrezione ripareremo o sostituiremo il prodotto purché sia restituito franco destinatario. Sono esclusi dalla garanzia eventuali danni causati da abuso, maneggiamento improprio, installazione o manutenzione eseguiti da persone non autorizzate dal servizio di assistenza Bushnell.
A un prodotto restituito e coperto da questa garanzia occorre allegare quanto segue:
- Assegno/ordine di pagamento per l'importo di 10,00 \$ per coprire i costi postali e di spedizione
- Nome e indirizzo da utilizzare per la restituzione del prodotto
- Una spiegazione del difetto
- Scontrino riportante la data di acquisto
- Il prodotto deve essere imballato in una scatola robusta, per prevenire danni durante il trasporto, e va spedito franco destinatario a uno dei seguenti indirizzi:
Recapito negli STATI UNITI: Recapito in CANADA:
Per prodotti acquistati fuori dagli Stati Uniti o dal Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia.
In Europa si può anche contattare la Bushnell® al seguente recapito:
Bushnell Germany GmbH
Questa garanzia dà specifici diritti legali.
Eventuali altri diritti variano da una nazione all'altra..
risoluZione dei proBleMi del laser
Se il telemetro o il display LCD non si accende:
- Premere il pulsante misurazione.
- Controllare lo stato della batteria e, se necessario, ricaricarla.
Quando l'unità si spegne (il display si spegne durante l'attivazione del laser):
- La batteria è scarica. Ricaricare la batteria utilizzando il cavo USB e l'alimentatore per almeno 6 ore.
Se non si riesce a misurare la distanza dal bersaglio:
- Assicurarsi che il display LCD sia illuminato.
- Accertarsi che sia stato premuto il pulsante misurazione.
- Verificare che i due obiettivi frontali che trasmettono e ricevono gli impulsi laser siano entrambi non ostruiti da qualcosa, come ad esempio una mano o un dito.
- Accertarsi che l'unità rimanga ferma mentre si preme il pulsante misurazione.
NOTA: Non occorre cancellare l'ultima misura visualizzata prima di eseguire un'altra misura di distanza. Basta mirare il nuovo bersaglio utilizzando il reticolo circolare del display LCD, premere il pulsante misurazione e tenerlo premuto finché non viene visualizzata la nuova lettura.
risoluZione dei proBleMi del gps
Problema: La retroilluminazione non funziona.
- Spegnere l'Hybrid per dieci secondi e riprovare. Eseguire nuovamente la prova in un ambiente con basso livello di luminosità.
- Da Main Menu (menu principale), premere e rilasciare il pulsante di accensione/spegnimento.
Problema: L'Hybrid non si spegne.
- Tenere premuto il pulsante di accensione/spegnimento per almeno dieci secondi.
Problema: Non vi sono dati GPS relativi al campo da golf selezionato.
- I file dei campi non sono stati caricati sull'Hybrid.
- Scaricare il file GPS dal sito www.bushnell.igolf.com (nota: i dati GPS non sono inclusi nei download dei soli file Scorecard).
- Verificare che i punti GPS mappati siano stati salvati correttamente prima di uscire dalla pagina Map Course (cartina percorso).
- Verificare che l'Hybrid abbia acquisito almeno 3 satelliti (utilizzando la voce SATELLITES del menu Settings).
Problema: Le distanze sull'Hybrid sono espresse in iarde e non in metri.
- Passare al menu Settings e impostare YARD OR METER su "Meters".
NOTA: Per consultare altre domande e risposte, visitare il sito Web della società all'indirizzo www.bushnellgolf.com e selezionare il prodotto Bushnell in proprio possesso.
diniego di responsaBilitÀ legali
Scegliendo di utilizzare il prodotto, l'utente concorda con il fatto che i prodotti per uso esterno Bushnell non sono passibili di responsabilità legale per eventuali danni o lesioni all'utente o ad altre persone o cose, a causa dell'utilizzo improprio da parte dell'utente e/o di scarsa perizia durante l'impiego del prodotto. Analogamente a qualsiasi dispositivo laser, si sconsiglia di osservare il laser emesso per periodi prolungati direttamente e lenti di ingrandimento.
NOTA: consultare l'informativa sulla Garanzia per conoscere le altre limitazioni di responsabilità di Bushell.
INFORMAZIONI SUL SISTEMA GPS
Il GPS (Global Positioning System), network di 32 satelliti in orbita attorno alla terra, viene gestito e utilizzato dal governo statunitense. Il presente dispositivo GPS richiede l'acquisizione di almeno 3 satelliti al fine di determinare con accuratezza la posizione dell'utente. Qualsiasi eventuale modifica apportata al sistema da parte del governo può avere ripercussioni sull'accuratezza e sul funzionamento del presente prodotto.
Smaltimento di apparecchiature elettriche ed elettroniche
(Vigente presso i Paesi UE e altri Paesi europei con sistemi di raccolta differenziata dei rifiuti)
Il presente apparecchio componenti elettriche e/o elettroniche e non può pertanto essere smaltito come rifiuto domestico ordinario. Al contrario, dovrebbe essere smaltito presso punti di raccolta destinati al riciclaggio, in base alle istruzioni delle amministrazioni locali. Tale operazione non prevede alcun costo per l'utente.
Qualora l'apparecchio dovesse contenere batterie (ricaricabili) sostituibili, anche queste devono essere prima rimosse e, laddove previsto, smaltite in conformità alle normative specifiche (cfr. altresì i commenti specifici nelle presenti istruzioni sull'unità).
Per ulteriori informazioni su questa tematica, rivolgersi all'amministrazione locale, all'azienda incaricata della raccolta dei rifiuti o alla rivendita presso cui è stato acquistato l'apparecchio.
SEGURANÇA FDA
- SITO WEB DI RISORSE PER GOLF GPS DI BUSHELL
- I VANTAGGI DI HYBRID
- RICARICA DELLA BATTERIA
- OPERAZIONI DI BASE
- UTILIZZO DEL TELEMETRO LASER
- DESCRIZIONE DELLA TECNOLOGIA DIGITALE IMPIEGATA
- PRECISIONE DELLE LETTURE
- INGRANDIMENTO E TRATTAMENTO
- REGOLAZIONE DELL'OCULARE
- INDICATORI SUL DISPLAY A CRISTALLI LIQUIDI (ICD)
- UNITÀ DI MISURA (INDICAZIONE SUL DISPLAY =Y O M)
- LASER ATTIVO
- PINSEEKER™
- UTILIZZO DELLA SEZIONE GPS
- FUNZIONI DEI PULSANTI
- AVVIO E FUNZIONAMENTO DEL PULSANTE DI ACCENSIONE/SPEGNIMENTO
- ACCENSIONE
- SPEGNIMENTO
- MODALITÀ PLAY GOLF (PARTITA A GOLF)
- FUNZIONE SHOT DISTANCE (DISTANZA TIRO)
- MENU PLAY GOLF (PARTITA A GOLF)
- MENU OPZIONI
- REGISTRAZIONE E AGGIORNAMENTO DEI DATI DEI CAMPI DA GOLF
- CARATTERISTICHE TECNICHE GENERALI
- CARATTERISTICHE TECNICHE DEL TELEMETRO LASER
- GARANZIA LIMITATA PER UN ANNO
- RISOLUZIONE DEI PROBLEMI DEL LASER
- RISOLUZIONE DEI PROBLEMI DEL GPS
- DINIEGO DI RESPONSABILITÀ LEGALI
- INFORMAZIONI SUL SISTEMA GPS
- SMALTIMENTO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE
- SEGURANÇA FDA
Marca : BUSHNELL
Modello : Hybrid 201325EU
Categoria : Telemetro
