207683 - Estensione audio/video MANHATTAN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit di estensione audio/video KVM su IP
Marca	Manhattan
Modello	207683
Risoluzione massima	1080p
Distanza massima	120 m (con cavo Cat6)
Interfacce	1 ingresso HDMI, 2 uscite HDMI, 1 porta USB/PC, 1 porta USB tastiera/mouse, 2 porte LAN RJ45, ingresso IR, uscita IR
Alimentazione	5 V CC (alimentatori inclusi)
Modalità di funzionamento	Modalità semplice (connessione diretta), Modalità allocazione (tramite switch di rete)
Montaggio	Staffe di montaggio a parete/soffitto incluse
Dimensioni approssimative (ciascuna unità)	10 x 8 x 2,5 cm
Peso approssimativo (ciascuna unità)	200 g
Temperatura di funzionamento	0 a 50 °C
Umidità di funzionamento	20 a 80 % UR (senza condensa)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Non esporre a umidità, temperature estreme o urti. Scollegare prima della pulizia.
Ricambi e riparabilità	L'apparecchio non contiene parti riparabili dall'utente. Contattare un professionista in caso di guasto.
Informazioni generali	Conforme alle direttive CE 2014/30/UE e 2014/35/UE. Riciclaggio secondo RAEE.

Domande frequenti - 207683 MANHATTAN

Qual è la portata massima del kit di estensione Manhattan 207683?

La portata massima è di 120 metri con un cavo Ethernet Cat6 o superiore.

Posso utilizzare questo kit su una rete esistente?

Sì, in modalità Allocazione, è possibile collegare le unità a uno switch di rete per una portata illimitata.

Quali cavi sono necessari per il funzionamento?

Avrete bisogno di un cavo HDMI per la sorgente, di un cavo Ethernet Cat6 per il collegamento e di cavi USB per la tastiera e il mouse.

Come installare le staffe di montaggio?

Fissare prima le staffe alle unità utilizzando le viti in dotazione, poi avvitare le staffe al muro o al soffitto.

Cosa fare se il LED giallo lampeggia lentamente?

Un lampeggio lento del LED giallo indica nessun segnale video. Verificare le connessioni HDMI ed Ethernet.

Come utilizzare la funzione IR?

Collegare l'emettitore IR (TX) vicino alla sorgente e il ricevitore IR (RX) vicino allo schermo. Puntare il telecomando verso il ricevitore.

Posso collegare più ricevitori a un singolo trasmettitore?

No, questo kit è progettato per una connessione punto a punto (un trasmettitore verso un ricevitore). Per più ricevitori, utilizzare uno switch.

Come resettare le unità?

Premere brevemente il pulsante RESET situato su ciascuna unità utilizzando una graffetta.

Quale risoluzione video è supportata?

Il kit supporta una risoluzione massima di 1080p (Full HD).

Gli alimentatori sono inclusi?

Sì, due alimentatori 5 V CC sono forniti, uno per ogni unità.

MANUALE UTENTE 207683 MANHATTAN

L'estensore KVM HDMI over IP Manhattan 1080p ti permette di accedere a qualsiasi computer (o alla sorgente HDMI) da una tastiera, un mouse e uno schermo fino a 120m di distance. E possibile effettuare una connessione diretta atraverso un singolo cavo Ethernet RJ45 (Cat6 o superiore raccomandato per la massima portata e prestazioni) o collegarlo a uno switch nella rete esistente per superare le limitazioni di distance (vedere i diagrammi di modalità per le impostazioni di esempio).

Il kit include staffe di montaggio e viti per installare le unità su una parete o un soffitto. Innanzitutto, usare le viti per fissare le staffe alle unità; poi usare le viti per fissare le unità alla parete o al soffitto.

Per le specifiche,visita manhattanproducts.com. Registra il suo prodotto su register. manhattanproducts.com/r/207683 o scopensiona il codice QR presente sulla copertina.

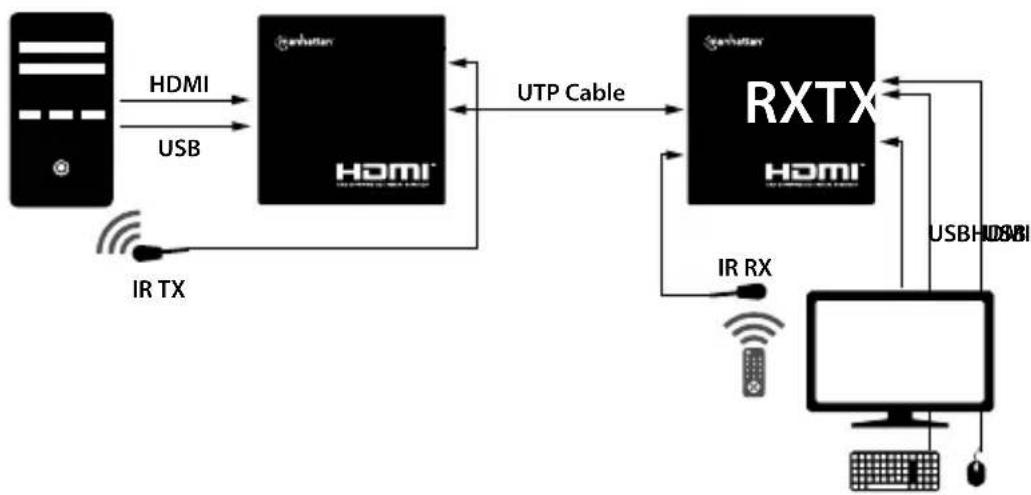

Modalità semplice

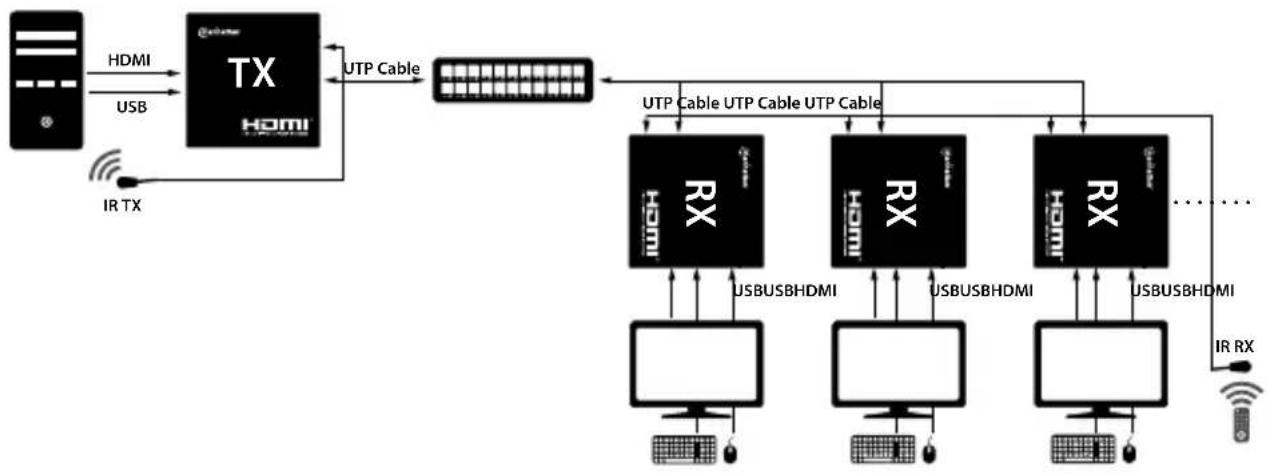

Modalità di Assegrazione

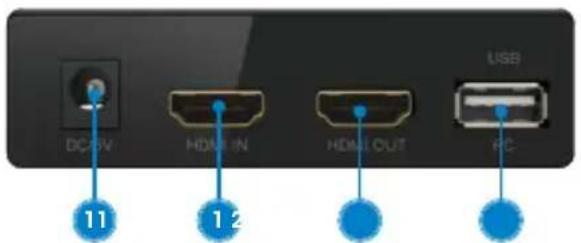

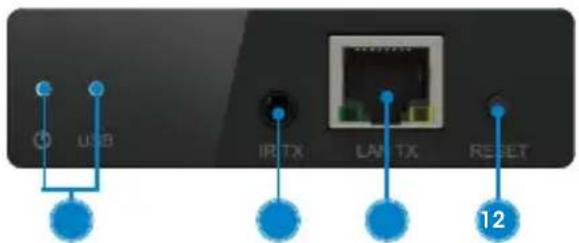

TRASMETTITORE

1 HDMI IN: Collegare la sorgente d'ingresso.
2 HDMI OUT (entrambe le unità):

Collegare il display/proiettre in uscita sul lato mittente per il loop out e sul lato ricevitore per l'uscita remota.

3 USB/PC: Collegare alla sorgente del computer per controllarla attraverso le porte USB del ricevitore.
4 LED di alimentazione: si accende quando l'alimentazione è collegata; USB: si accende quando è collegato a un computer.

5 IR TX: Collegare il trasmettitore IR (TX) per inviare il segnale remoto IR alla sorgente; posizionarlo in linea di vista con il sensore della sorgente.
6 LAN TX / LAN RX: Usare il cavo Cat6 per collegare le unità tra loro o a uno switch, a seconda della configurazione desiderata (LED verde: accesso = alimentazione, spento = nessuna alimentazione; LED giallo: lampeggio lento = nessun segnale video; lampeggio velocene = segnale video).

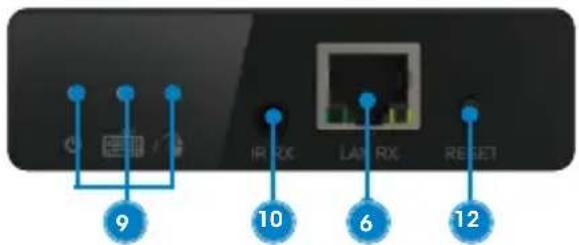

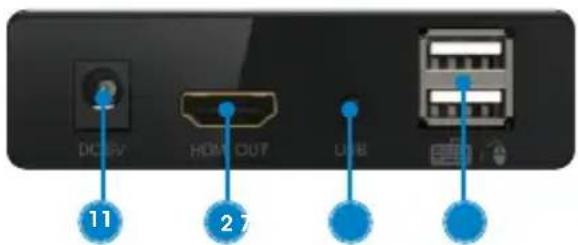

RICEVITORE

7 USB: in modalità di assegnazione, premere per controllare la sorgente sul ricevitore selezionato.
8 Collegare la tastiera e il mouse USB.
9 LED di alimentazione: si accende quando l'alimentazione è collegata; LED della tastiera: si accende quando è collegato alla tastiera; LED del mouse: si accende quando è collegato al mouse.

10 IR RX: Collegare il ricevitore IR (RX) per ricevere il segnale remoto IR nella posizione del display; posizionarlo in linea di vista con il telecomando.
11 DC 5V (entrambe le unità): Collegare gli adattatori di alimentazione in dotazione.
12 RESET (entrambe le unità): Premere per eseguire un riavvio.

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

ITALIANO: Questo significato sui prodotto o sulla relativa confazione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

WARRANTY · GARANTIEINFORMATIONEN · GARANTIA · GARANTIE · GWARANCJI · GARANZIA

ITALIANO : Questo disposativo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:

Tutti i marchi registrati e le dominazioni commerciali sono di proprietà dei loro rispettivi proprietari.
