Type de produit	Kit d'extension audio/vidéo KVM sur IP
Marque	Manhattan
Modèle	207683
Résolution maximale	1080p
Distance maximale	120 m (avec câble Cat6)
Interfaces	1 entrée HDMI, 2 sorties HDMI, 1 port USB/PC, 1 port USB clavier/souris, 2 ports LAN RJ45, entrée IR, sortie IR
Alimentation	5 V CC (adaptateurs secteur inclus)
Modes de fonctionnement	Mode simple (connexion directe), Mode allocation (via commutateur réseau)
Montage	Supports de montage muraux/plafond inclus
Dimensions approximatives (chaque unité)	10 x 8 x 2,5 cm
Poids approximatif (chaque unité)	200 g
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	20 à 80 % HR (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas exposer à l'humidité, aux températures extrêmes ou aux chocs. Débrancher avant nettoyage.
Pièces détachées et réparabilité	L'appareil ne contient aucune pièce réparable par l'utilisateur. Contactez un professionnel en cas de panne.
Informations générales	Conforme aux directives CE 2014/30/EU et 2014/35/EU. Recyclage selon DEEE.

FOIRE AUX QUESTIONS - 207683 MANHATTAN

Quelle est la portée maximale du kit d'extension Manhattan 207683 ?

La portée maximale est de 120 mètres avec un câble Ethernet Cat6 ou supérieur.

Puis-je utiliser ce kit sur un réseau existant ?

Oui, en mode Allocation, vous pouvez connecter les unités à un commutateur réseau pour une portée illimitée.

Quels câbles sont nécessaires pour le fonctionnement ?

Vous aurez besoin d'un câble HDMI pour la source, d'un câble Ethernet Cat6 pour la liaison, et de câbles USB pour le clavier et la souris.

Comment installer les supports de montage ?

Fixez d'abord les supports aux unités à l'aide des vis fournies, puis vissez les supports au mur ou au plafond.

Que faire si la LED jaune clignote lentement ?

Un clignotement lent de la LED jaune indique aucun signal vidéo. Vérifiez les connexions HDMI et Ethernet.

Comment utiliser la fonction IR ?

Connectez l'émetteur IR (TX) près de la source et le récepteur IR (RX) près de l'écran. Pointez la télécommande vers le récepteur.

Puis-je connecter plusieurs récepteurs à un seul émetteur ?

Non, ce kit est conçu pour une connexion point à point (un émetteur vers un récepteur). Pour plusieurs récepteurs, utilisez un commutateur.

Comment réinitialiser les unités ?

Appuyez brièvement sur le bouton RESET situé sur chaque unité à l'aide d'un trombone.

Quelle résolution vidéo est prise en charge ?

Le kit supporte une résolution maximale de 1080p (Full HD).

Les adaptateurs secteur sont-ils inclus ?

Oui, deux adaptateurs secteur 5 V CC sont fournis, un pour chaque unité.

MODE D'EMPLOI 207683 MANHATTAN

Le kit d'extension Manhattan HDMI 1080p KVM sur IP vous permet d'acceder à n'importe quel ordinateur (ou autre source HDMI) à partir d'un clavier, d'une souris et d'un écran jusqu'à 120m . Vous pouvez soit étabir une connexion directe via un seul cable Ethernet RJ45 (Cat6 ou supérieur recommendé pour une portée et des performances maximales), soit le connecter à un commutateur de votre réseau existant pour ne plus être limité par la distance (voir les Diagrammes de mode pour des exemples de configuration).

Le kit comprend des supports de montage et des vis pour installer les unités sur un mur ou un plafond. Tout d'abord, utilisez les vis pour fixer les supports aux unités; puis utilisez les vis pour fixer les unités au mur ou au plafond.

Pour obtenir des specifications,
visitez manhattanproducts.com.
Enregistrez votre produit sur register.
manhattanproducts.com/r/207683 ou
scanneze le code QR figurant sur la couverture.

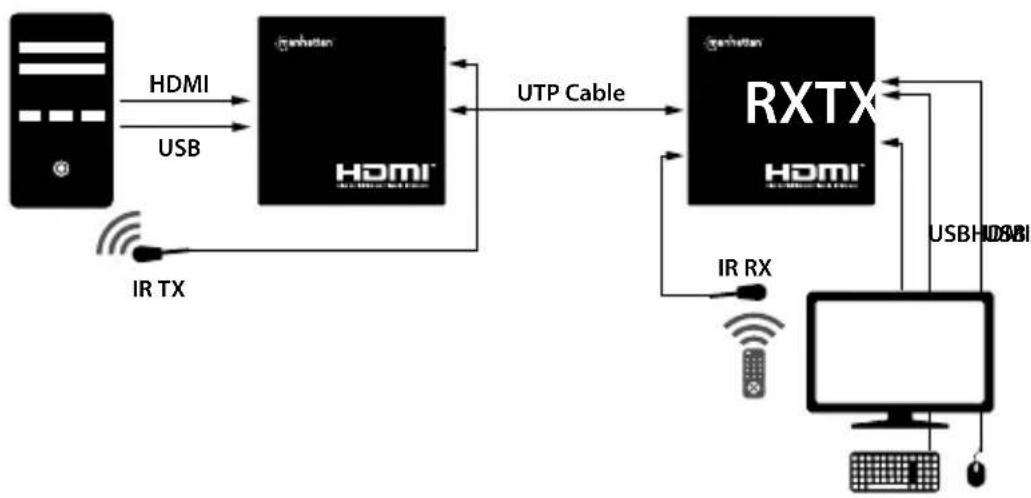

Mode Simple

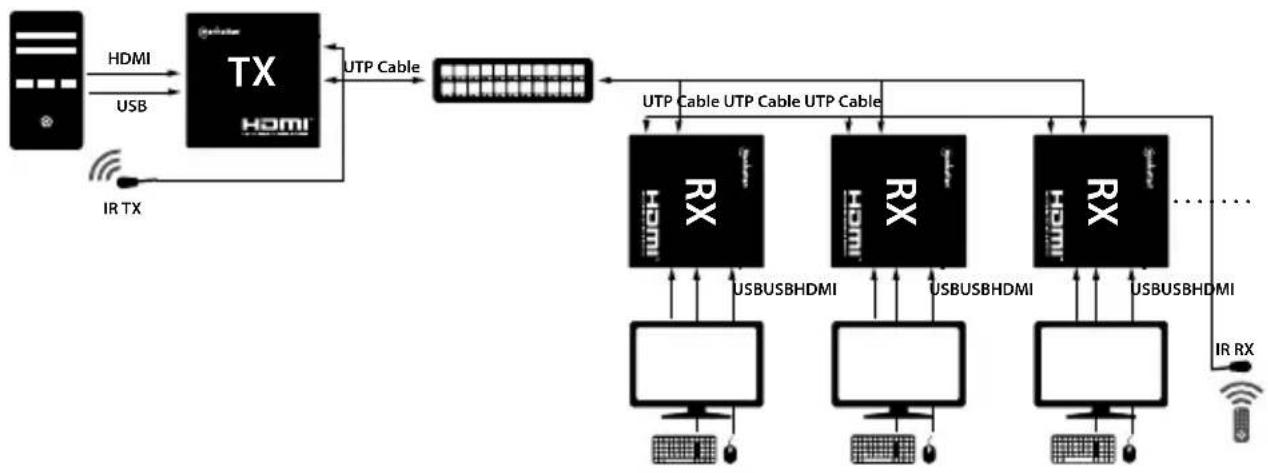

Mode Allocation

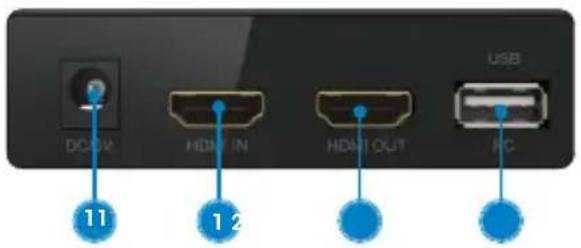

1 HDMI IN: Connectez la source d'entrée.
2 HDMI OUT (les deux unités): connectez la sortie écran/projecteur du côté émetteur pour la sortie en boucle et du côté récepteur pour la sortie à distance.
3 USB/PC: connectez-vous à la source de l'ordinateur pour le contrôle via les ports USB du récepteur.

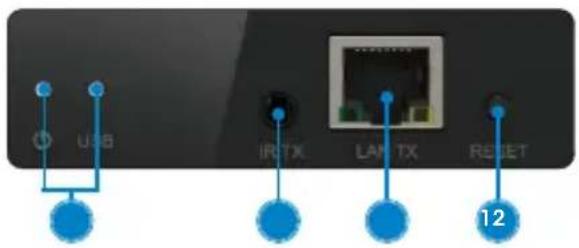

4 LED d'alimentation: s'allume lorsqu'
l'alimentation est connectee;
USB: s'allume lorsqu'il est
connecté à un ordinateur.

5 IR TX: connectez l'émetteur IR (TX) pour envoyer le signal IR à distance à la source; placez-le dans la ligne de mire du capteur source.
6 LAN TX / LAN RX: utilisez un cable Cat6 pour connecter les unités les ones aux autres ou à un commutateur, selon la configuration souhaïée (LED verte : allumée = alimentation, éteinte = pas d'alimentation; LED jaune : clignotement lent = pas de signal video ; clignotement rapide = signal video).

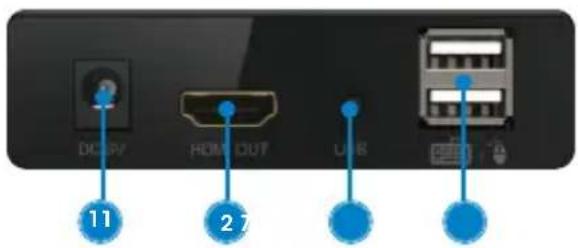

RéCEPTEUR

7 USB: En mode Allocation, appuyez pour contrôle la source sur le récepteur sélectionné.
8 Connectez le clavier et la souris USB.

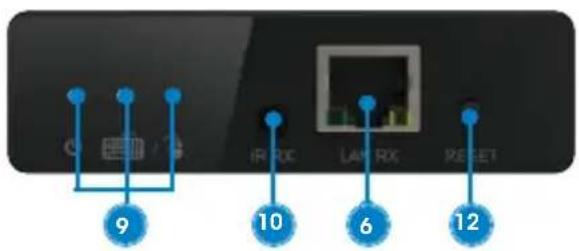

9 LED d'alimentation: s'allume lorsque l'alimentation est connectée; LED du clavier: s'allume lorsqu'il est connecté au clavier; LED de la souris: s'allume lorsqu'elle est connectée à la souris.

10 IR RX: connectez le récepteur IR (RX) pour receivevoir le signal IR à distance à l'emplacement de l'affichage; placez-le dans la ligne de mire de la télécommande.
11 5V CC (les deux unités): connectez les adaptateurs d'alimentation inclus.
12 RESET (les deux unités): Appuyez pour effectuer un redémarrage.

FRANÇAIS: Ce symbole sur le produit ou son

emballage signifie que ce produit ne doit pas etre traité comme un déchet menager. Conformément à la Directive 2012/19/EU sur les déchets d'equipements électriques et electroniques (DEEE),ce produit electrique ne doit en aucun cas etre mis au rebut sous forme de déchet municipal non trié. Veuillez vous debarrasser de ce produit en le renvoyant a son point de vente ou au point de ramassage local dans notre municipalité,à des fins de recyclage.

FRANÇAIS : Cet appeareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à :
