MANUALE UTENTE Trouper ALTO

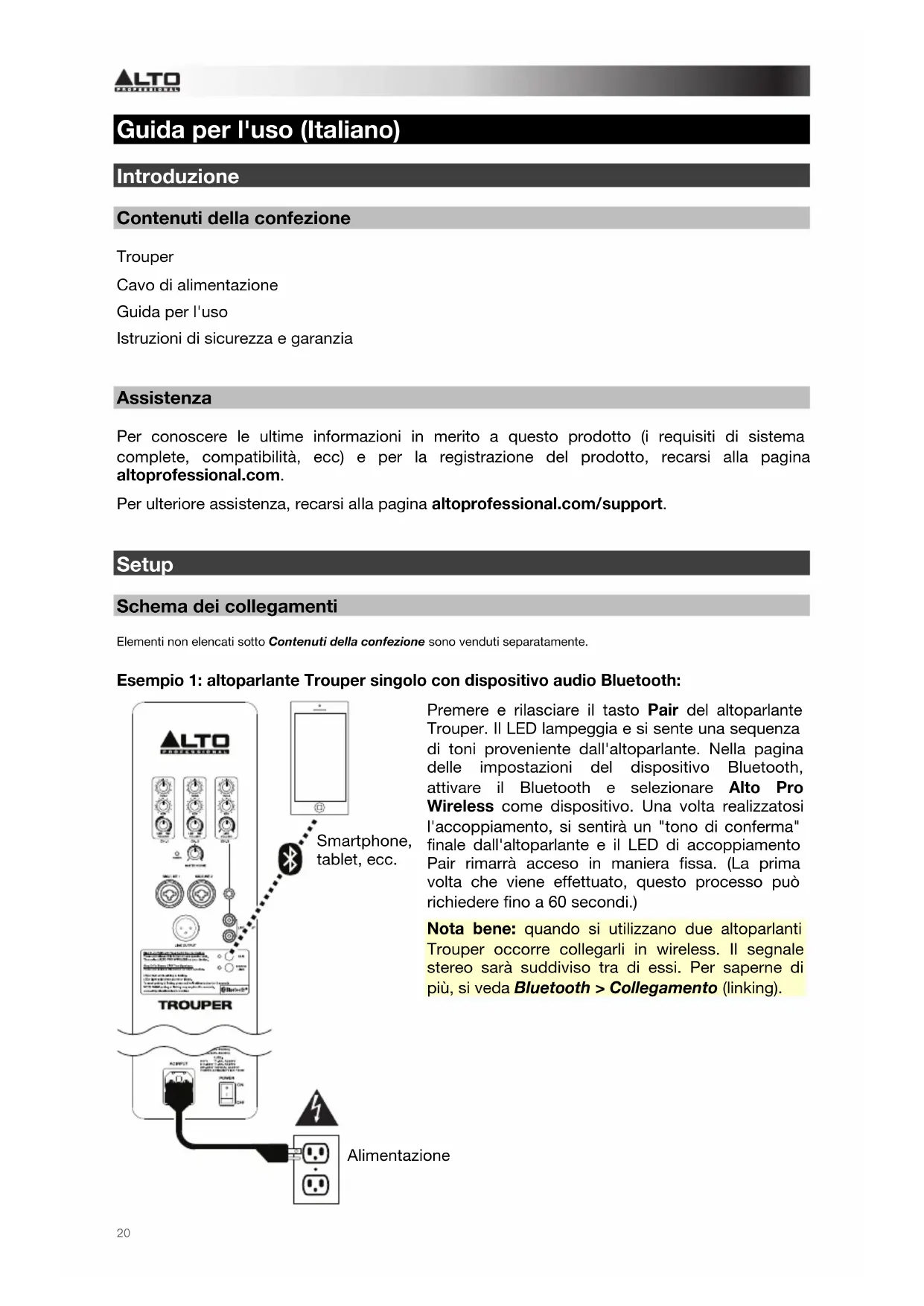

Guida per l'uso (Italiano) Introduzione Contenuti della confezione Trouper Cavo di alimentazione Guida per l'uso Istruzioni di sicurezza e garanzia

Assistenza Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina altoprofessional.com. Per ulteriore assistenza, recarsi alla pagina altoprofessional.com/support.

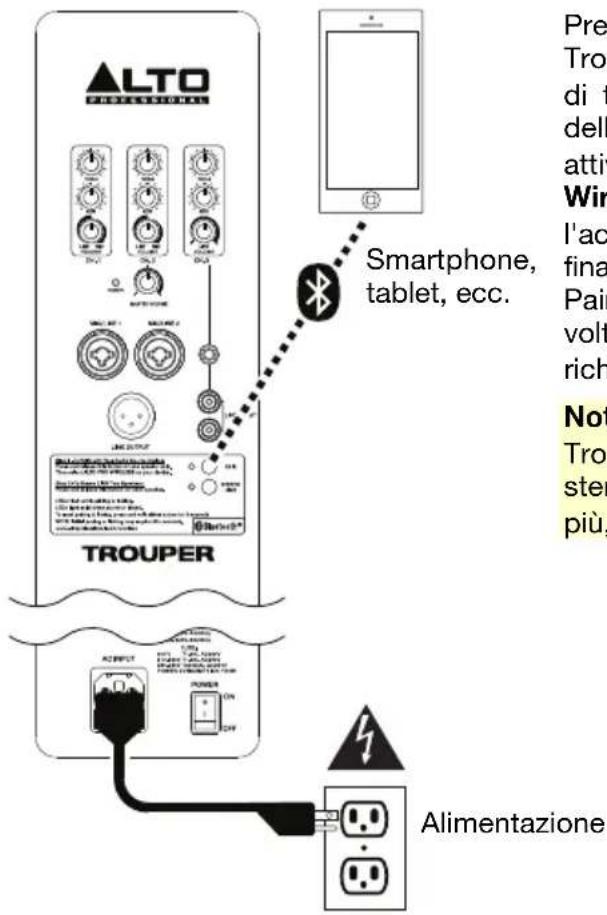

Setup Schema dei collegamenti Elementi non elencati sotto Contenuti della confezione sono venduti separatamente. Esempio 1: altoparlante Trouper singolo con dispositivo audio Bluetooth:

Smartphone, tablet, ecc. Premere e rilasciare il tasto Pair del altoparlante Trouper. Il LED lampeggia e si sente una sequenza di toni proveniente dall'altoparlante. Nella pagina delle impostazioni del dispositivo Bluetooth, attivare il Bluetooth e selezionare Alto Pro Wireless come dispositivo. Una volta realizzatosi l'accoppiamento, si sentirà un "tono di conferma" finale dall'altoparlante e il LED di accoppiamento Pair rimarrà acceso in maniera fissa. (La prima volta che viene effettuato, questo processo può richiedere fino a 60 secondi.) Nota bene: quando si utilizzano due altoparlanti Trouper occorre collegarli in wireless. Il segnale stereo sarà suddiviso tra di essi. Per saperne di più, si veda Bluetooth > Collegamento (linking). Alimentazione21

Esempio 2: altoparlante Trouper con microfono e chitarra con pickup attivo:

Esempio 3: doppi altoparlanti Trouper con mixer remoto:

Collegare un microfono dinamico all'Ingresso Ch. 1 servendosi di un cavo XLR o TRS da 1/4" (6,35 mm). Collegare una chitarra con un pickup attivo all'Ingresso Ch. 2 servendosi di un cavo TS da 1/4" (6,35 mm). Nota bene: quando si utilizza il altoparlante Trouper con una chitarra, si consiglia di utilizzarne una con pickup attivo piuttosto che con pickup passivo. Se si utilizza una chitarra con pickup passivi, collegarla a un preamp esterno o a una box a ingresso diretto (DI) e collegare l'uscita a livello di linea all'altoparlante. Raccomandiamo di utilizzare microfoni dinamici con l'altoparlante Trouper anziché microfoni a condensatore. Se si utilizza un microfono che richiede +48V di alimentazione phantom, occorre collegarlo a una fonte esterna di alimentazione phantom. Lo Trouper non fornisce alimentazione phantom. Microfono Chitarra acustica con pickup attivo Alimentazione Alimentazione Controller DJ, mixer, ecc. Collegare le uscite sinistra e destra del proprio mixer DJ, controller, ecc. all'Ingresso Ch. 1 di ciascun altoparlante servendosi di cavi XLR o TRS da 1/4" (6,35 mm). Suggerimento: per inviare lo stesso mix a entrambi gli altoparlanti Trouper, collegare entrambi i canali del proprio mixer DJ, controller, ecc. agli Ingressi Ch. 1 e Ch. 2 di un altoparlante, quindi collegare l'Uscita Link di quel altoparlante all'Ingresso Ch. 1 dell'altro altoparlante. Entrambi gli altoparlanti Trouper suoneranno identici mix mono sommati.22

Importanti precauzioni di sicurezza Nota bene: Alto Professional e inMusic declinano qualsiasi responsabilità per l'uso dei loro prodotti o per l'utilizzo errato delle presenti informazioni a qualsiasi scopo. Alto Professional e inMusic non sono responsabili per il cattivo utilizzo dei loro prodotti causato dalla mancata conformità con le procedure di ispezione e manutenzione. Fare riferimento al manuale di sicurezza e garanzia per maggiori informazioni. Avvertenza: Per ridurre il rischio di scossa elettrica, non collegare il TROUPER a una presa di corrente quando la griglia è stata rimossa. Installazione su supporto

• A Installare sempre gli altoparlanti in conformità con i codici elettrici ed edilizi in vigore.

• Installare gli altoparlanti in base al loro peso massimo. Verificare le specifiche del palco per assicurarsi che sia in grado di sostenere il peso dell'altoparlante. Inoltre, rispettare tutte le indicazioni di sicurezza specificate dal produttore.

• Non montare più altoparlanti sullo stesso supporto o palo.

• Assicurarsi sempre che il supporto o il palo si trovi su una superficie piana, uniforme e stabile. Inoltre, estendere al massimo le gambe dei supporti a treppiede e assicurarsi che non rappresentino rischio di inciampo.

• Ispezionare il supporto (o il palo o la minuteria ad esso associata) prima di ciascun utilizzo e non servirsi dell'apparecchio con parti usurate, danneggiate o mancanti.

• Prestare sempre cautela in condizioni ventose all'aperto. Potrebbe essere necessario aggiungere ulteriore peso (ad es. sacchi di sabbia) sulla base del supporto per migliorarne la stabilità. Non fissare striscioni o articoli simili a qualsiasi parte di un sistema di altoparlanti. Questi potrebbero fare da vela e far rovesciare l'impianto.

• A meno di non essere sicuri di essere in grado di sostenere il peso dell'altoparlante, chiedere aiuto a un'altra persona per sollevarlo sul supporto o sul palo.

• Assicurarsi che i cavi non intralcino gli artisti, lo staff di produzione e il pubblico, in modo che non vi sia il rischio che questi ci inciampino, facendo cadere l'altoparlante dal supporto o dal palo. Livello dell'audio L'esposizione a livelli di rumore estremamente elevati può causare danni permanenti all'udito. L'OSHA americana (Occupational Safety and Health Administration) ha specificato le esposizioni ammissibili a determinati livelli di rumore. Secondo l'OSHA, l'esposizione a elevati livelli di pressione sonora (SPL) in eccesso rispetto ai limiti indicati può causare la perdita dell'udito. Quando si utilizzano attrezzature in grado di generare elevati SPL, servirsi di dispositivi di protezione dell'udito quando tali attrezzature sono in uso. Ore al giorno SPL (dB) Esempio 8 90 Piccolo concerto 6 92 Treno 4 95 Metropolitana 3 97 Casse da tavolo ad alto volume 2 100 Concerto di musica classica

1.5 102 Macchina ribaditrice

1 105 Fabbrica di macchinari 0,50 110 Aeroporto 0,25 (15 minuti) o meno 115 Concerto Rock23

• Questi passaggi sono intesi unicamente per lo streaming audio senza fili.

• Quando si esegue l'accoppiamento o il collegamento, effettuare un solo procedimento alla volta. Avviare un procedimento prima che quello precedente sia concluso farà sì che il primo venga cancellato.

• Le sequenze di toni per l'accoppiamento e il collegamento sono diverse, è dunque possibile distinguere facilmente tra le due.

La gamma Gli altoparlanti Trouper impiegano un design dell'antenna Bluetooth avanzato, dalla gamma estesa, che consente di ottenere portate molto maggiori rispetto ai dispositivi Bluetooth tradizionali. La portata tipica è di 18-24 metri con linea d'aria libera. Ciò nonostante, la portata può variare a seconda del dispositivo sorgente e dell'ambiente circostante. Per massimizzare la portata:

• Collocare il dispositivo sorgente su una superficie uniforme e assicurarsi che non vi siano ostacoli tra l'altoparlante e il dispositivo stesso (pareti, mobili, ecc.).

• Spegnere il Wi-Fi del dispositivo sorgente.

• Spegnere qualsiasi dispositivo a 2.4 GHz non necessario nelle vicinanze (ad es. altri dispositivi Bluetooth, baby monitor, punti di accesso Wi-Fi, forni a microonde, ecc.).

• Provare a utilizzare un dispositivo sorgente Bluetooth diverso. La forza del segnale Bluetooth varia da dispositivo a dispositivo.

Accoppiamento Per accoppiare l'altoparlante ad un dispositivo Bluetooth:

1. Fare questo a livello di un solo altoparlante: con l'altoparlante acceso, premere il pulsante

Pair. Il LED lampeggia e si sente una sequenza di toni proveniente dall'altoparlante. (Se si utilizzano due altoparlanti Trouper, questo sarà quello "master". Si veda anche il paragrafo Collegamento qui di seguito.)

2. Dalla pagina di configurazione del dispositivo Bluetooth, abilitare Bluetooth e selezionare

Alto Pro Wireless come dispositivo. Una volta realizzatosi l'accoppiamento, si udrà un "tono di conferma" finale dall'altoparlante e il LED del pulsante Pair rimarrà acceso in maniera fissa. (Questa operazione può richiedere fino a 60 secondi.) Nota bene: se il dispositivo richiede l'inserimento di un PIN per l'accoppiamento all'altoparlante, inserire 0000 (quattro zeri). Se il dispositivo chiede di selezionare il tipo di collegamento, scegliere altoparlanti stereo, audio avanzato o un'opzione simile.

3. Girare la manopola del Volume di ingresso del Canale 3 al minimo.

4. Sul dispositivo Bluetooth, riprodurre musica. Si consiglia di impostare il volume di

riproduzione al massimo.

5. Una volta collegato il dispositivo all'altoparlante, quest'ultimo ricorderà il dispositivo

anche dopo lo spegnimento e la riaccensione. Per ricollegarlo, recarsi alla pagina relativa alle configurazioni Bluetooth del dispositivo e selezionare Collega per ristabilire il collegamento.24

Collegamento Nota bene: l'altoparlante collegato al dispositivo sorgente è l'apparecchio "master"; l'altoparlante collegato è l'apparecchio "slave." Il dispositivo sorgente invia il segnale al master, e quest'ultimo trasmette il segnale allo slave. Se si utilizzano due altoparlanti Trouper:

1. Assicurarsi che il dispositivo Bluetooth non stia riproducendo audio. Se così fosse,

interrompere/fermare la riproduzione stessa e attendre 5 secondi.

2. Premere e rilasciare il pulsante Stereo Link su ciascun altoparlante.

3. I LED di entrambi gli altoparlanti lampeggeranno durante la ricerca reciproca e si udrà

una sequenza di toni provenire da entrambi gli altoparlanti. (Questa operazione può richiedere fino a 60 secondi. Ciò nonostante, la primissima volta che si collegano gli altoparlanti potrebbe richiedere fino a 3 minuti.)

4. Una volta collegati con successo, si udrà un "tono di conferma" finale da entrambi gli

altoparlanti e i LED del pulsante Stereo Link di entrambi gli altoparlanti rimarrà acceso fisso. Nota bene: il segnale stereo sarà diviso tra i due altoparlanti: l'altoparlante master riprodurrà il canale di sinistra; l'altoparlante slave quello di destra. Suggerimento: quando si utilizzano due altoparlanti, si consiglia di segnare l'altoparlante master in modo da riuscire a distinguere tra i due per configurazioni future.

Informazioni aggiuntive Gli altoparlanti Trouper ricorderanno le impostazioni di accoppiamento e di collegamento anche dopo lo spegnimento. Quando si riaccendono gli altoparlanti, questi si ricollegheranno automaticamente a vicenda. Quando saranno state ristabilite le connessioni tra gli altoparlanti, i LED accanto ai pulsanti Stereo Link rimarranno accesi. Suggerimento: Una volta collegato il dispositivo all'altoparlante, quest'ultimo ricorderà il dispositivo anche dopo lo spegnimento e la riaccensione. Per ricollegarlo, recarsi alla pagina relativa alle configurazioni Bluetooth del dispositivo e selezionare Collega per ristabilire il collegamento. Se viene perso il collegamento tra gli altoparlanti o tra l'altoparlante e il dispositivo sorgente e questi non si ricollegano automaticamente, spegnere e riaccendere entrambi gli altoparlanti e lasciare che si ricolleghino. Quando i due altoparlanti sono collegati, è possibile accoppiare il dispositivo sorgente all'altoparlante master. Il pulsante Pair dell'altoparlante slave sarà disattivato; se viene premuto, si udranno 3 rapidi "bip" a indicare che il pulsante è "bloccato". Per cancellare tutte le precedenti configurazioni di collegamento e accoppiamento, tenere premuto il pulsante Pair o il pulsante Stereo Link per 3 secondi. Si udrà un tono lungo a confermare la cancellazione delle configurazioni di accoppiamento e di collegamento. I LED si spegneranno a loro volta. Fare questo sia sull'altoparlante master che sull'altoparlante slave. Ora è possibile effettuare l'accoppiamento a un altro dispositivo sorgente o collegare nuovamente gli altoparlanti. Nota bene: il volume dei toni di accoppiamento e di collegamento è predefinito ad un livello ottimale.25

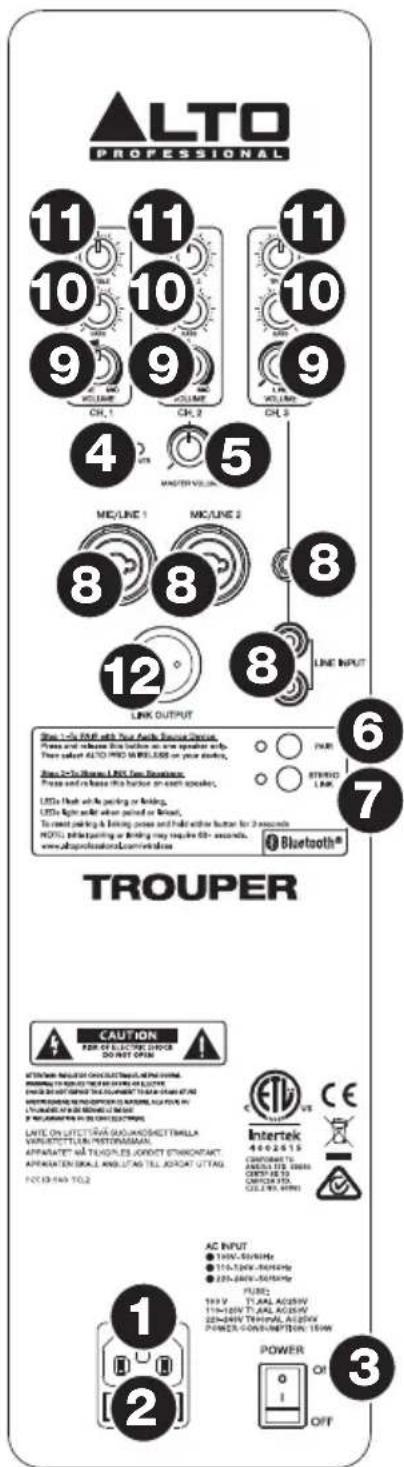

Caratteristiche Pannello posteriore

1. Ingresso di alimentazione: collegare il cavo di

alimentazione in dotazione a questo ingresso, quindi collegare l'altro capo del cavo stesso ad una sorgente di alimentazione. Assicurarsi che l'interruttore di alimentazione dell'altoparlante sia su "off" al momento di collegare e scollegare il cavo.

2. Fusibile: se il fusibile dell'apparecchio è rotto, sollevare

questa linguetta per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata (stampata sotto l'ingresso per il cavo di alimentazione dell'apparecchio). L'utilizzo di un fusibile dalla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.

3. Interruttore di alimentazione: accende e spegne

l'altoparlante. Assicurarsi che la manopola Volume Master sia impostata su "zero" prima di accenderlo.

4. LED di alimentazione: si illumina quando l'altoparlante è

5. Volume Master: girare questa manopola per regolare il

volume di uscita del altoparlante Trouper. Ciò non ha effetto sul volume dell'Uscita Link.

6. Pair: premere e rilasciare questo tasto per accoppiare

l'altoparlante al dispositivo Bluetooth. Si veda il paragrafo Bluetooth > Accoppiamento per le istruzioni relative all'accoppiamento.

7. Collegamento stereo: quando si utilizza un paio di

altoparlanti Trouper, premere e rilasciare questo tasto su ciascun altoparlante per "collegarli" per un audio stereo wireless. Si veda il paragrafo Bluetooth > Collegamento per maggiori informazioni.

8. Ingresso: servirsi di un cavo standard TRS o TS da 6,35

mm (1/4") o XLR (non in dotazione) per collegare la fonte audio al Canale 1 o 2. Servirsi di un cavo standard TRS da 3,5 mm (1/8") o RCA (non in dotazione) per collegare la fonte audio al Canale 3. Se si utilizza un microfono che richiede +48V di alimentazione phantom, occorre collegarlo a una fonte esterna di alimentazione phantom. Lo Trouper non fornisce alimentazione phantom.

9. Volume di ingresso: girare questa manopola per regolare il

volume di ingresso del canale. (Il segnale proveniente da un dispositivo Bluetooth collegato viene inviato al Canale 3.)

10. Input Treble: regola le frequenze alte/treble del canale. (Il

segnale proveniente da un dispositivo Bluetooth collegato viene inviato al Canale 3.)

11. Input Bass: regola le frequenze basse/bass del canale. (Il

segnale proveniente da un dispositivo Bluetooth collegato viene inviato al Canale 3.)

12. Uscita Link: servirsi di un cavo standard XLR (non in

dotazione) per collegare questa uscita all'ingresso di un altro altoparlante. Il segnale inviato da questa uscita è un segnale mono composto dalla somma di tutti e tre gli Ingressi, post volume di ingresso.
