Trouper - Lautsprecher ALTO - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver Verstärkerlautsprecher
Marke	Alto Professional
Modell	Trouper
Stromversorgung	Netzteil (Netzkabel enthalten)
Bluetooth	Ja, Reichweite bis 24 m (80 Fuß)
Audioeingänge	2x XLR/TRS-Kombi (6,35 mm) für K1 und K2; 1x RCA/3,5 mm für K3
Audioausgang	Link-Ausgang (XLR) zum Anschließen eines zweiten Lautsprechers
Bedienelemente	Hauptlautstärke, Eingangslautstärke pro Kanal, Bass, Höhen
Drahtlosfunktionen	Bluetooth-Kopplung, Stereo Link (Parallelschaltung)
Montage	Auf Stativ (maximales Gewicht des Stativs beachten)
Sicherheit	Einhaltung der OSHA-Normen für Lärmbelastung; Gitter nicht entfernt verwenden
Sicherung	Austauschbar, Nennwert unter dem Netzeingang angegeben
Mikrofon	Kompatibel mit dynamischem Mikrofon; keine Phantomspeisung +48 V
Empfohlene Verwendung	Musikwiedergabe, Sprache, Gitarre (vorzugsweise mit aktivem Mikrofon)
Lieferumfang	Trouper-Lautsprecher, Netzkabel, Bedienungsanleitung, Sicherheitshinweise
Garantie	Siehe beiliegende Sicherheits- und Garantieinformationen
Support	Website: altoprofessional.com/support

Häufig gestellte Fragen - Trouper ALTO

Wie kopple ich meinen Trouper-Lautsprecher per Bluetooth?

Schalten Sie den Lautsprecher ein, drücken und lassen Sie die Taste Pair los. Die LED blinkt und eine Tonfolge ertönt. Aktivieren Sie auf Ihrem Gerät Bluetooth und wählen Sie Alto Pro Wireless. Ein Bestätigungston und dauerhaftes Leuchten der LED zeigen den erfolgreichen Kopplungsvorgang an (bis zu 60 Sekunden).

Wie schalte ich zwei Trouper-Lautsprecher parallel?

Stellen Sie sicher, dass keine Audioquelle abgespielt wird. Drücken und lassen Sie die Taste Stereo Link an jedem Lautsprecher. Die LEDs blinken und eine Tonfolge ist zu hören. Nach erfolgreicher Verbindung (bis zu 60 Sekunden, beim ersten Mal 3 Minuten) wird der Master dem linken Kanal und der Slave dem rechten Kanal zugewiesen.

Welches Mikrofon kann ich mit dem Trouper verwenden?

Es wird die Verwendung eines dynamischen Mikrofons empfohlen. Der Trouper liefert keine Phantomspeisung +48 V; für ein Kondensatormikrofon verwenden Sie eine externe Stromversorgung.

Wie stelle ich Lautstärke und Equalizer ein?

Verwenden Sie den Regler Master Volume für die Gesamtlautstärke. Jeder Kanal (K1, K2, K3) verfügt über einen Regler für Eingangslautstärke, Bass und Höhen.

Kann ich eine Gitarre direkt anschließen?

Ja, schließen Sie eine Gitarre mit aktivem Tonabnehmer mit einem 6,35-mm-Klinkenkabel an den Eingang K2 an. Für eine passive Gitarre verwenden Sie einen externen Vorverstärker oder eine DI-Box.

Wie verbinde ich zwei Lautsprecher im Mono-Modus?

Verbinden Sie den linken Ausgang Ihres Mischpults mit K1 eines Lautsprechers und den rechten Ausgang mit K2. Verbinden Sie dann den Link-Ausgang dieses Lautsprechers mit K1 des zweiten Lautsprechers. Beide geben denselben Mono-Mix wieder.

Wie groß ist die Bluetooth-Reichweite des Trouper?

Die typische Reichweite beträgt 18 bis 24 Meter (60 bis 80 Fuß) ohne Hindernisse. Um die Reichweite zu maximieren, platzieren Sie die Quelle auf einer ebenen Fläche und vermeiden Sie Störquellen.

Wie tausche ich die Sicherung aus?

Heben Sie die Lasche der Sicherung an der Rückseite an. Ersetzen Sie sie durch eine Sicherung mit dem richtigen Nennwert (unter dem Netzeingang angegeben). Ein falscher Nennwert kann das Gerät beschädigen.

Welche Sicherheitshinweise gelten für die Stativmontage?

Verwenden Sie ein Stativ, das für das Gewicht des Lautsprechers geeignet ist. Stellen Sie sicher, dass der Untergrund eben und stabil ist, und klappen Sie die Füße vollständig aus. Im Freien beschweren Sie die Basis bei Bedarf mit Sandsäcken. Befestigen Sie keine Banner.

Wie lösche ich die Bluetooth- und Stereo-Link-Einstellungen?

Halten Sie die Taste Pair oder Stereo Link 3 Sekunden lang gedrückt. Ein langer Ton bestätigt das Löschen. Führen Sie diesen Vorgang an beiden Lautsprechern durch, um sie erneut koppeln oder parallel schalten zu können.

BEDIENUNGSANLEITUNG Trouper ALTO

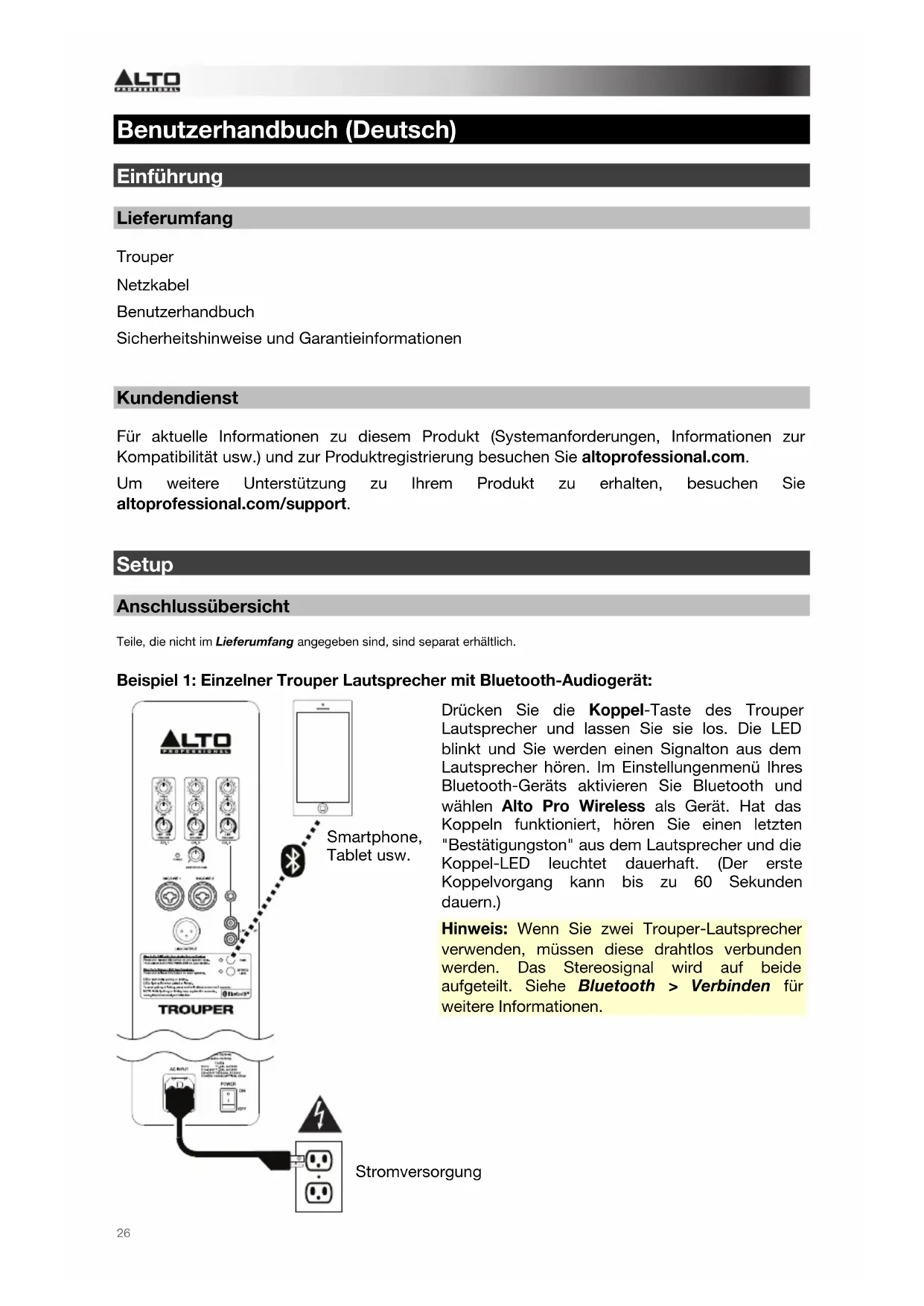

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

Trouper

Netzkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität usw.) und zur Produktregistrierung besuchen Sie altoprofessional.com.

Um weitere Unterstützung zu Ihr Produkt zu erhalten, besuchen Sie altoprofessional.com/support.

Setup

Anschlussübersicht

Teile, die nicht im Lieferumfang angegeben sind, sind separat erhältlich.

Beispiel 1: Einzelner Trouper Laufsprecher mit Bluetooth-Audiogerät:

Drücken Sie die Koppel-Taste des Trouper Laufsprecher und setzen Sie sie los. Die LED blinkt und Sie werden einen Signatron aus dem Laufsprecher horen. Im Einstellungenmenü Ihr'se Bluetooth-Geräts aktivieren Sie Bluetooth und wahlen Alto Pro Wireless als Gerät. Hat das Koppeln Funktioniert, horen Sie einen letzten "Bestätigungston" aus dem Laufsprecher und die Koppel-LED leuchtet dauerhaft. (Der erste Koppelvorgang kann bis zu 60 Sekunden dauern.)

Hinweis: Wenn Sie zwei Trouper-Lautsprecher verwenden, müssen diese drahtlos verbunden werden. Das Stereosignal wird auf beiden aufgeitlt. Siehe Bluetooth > Verbinden für weitere Informationen.

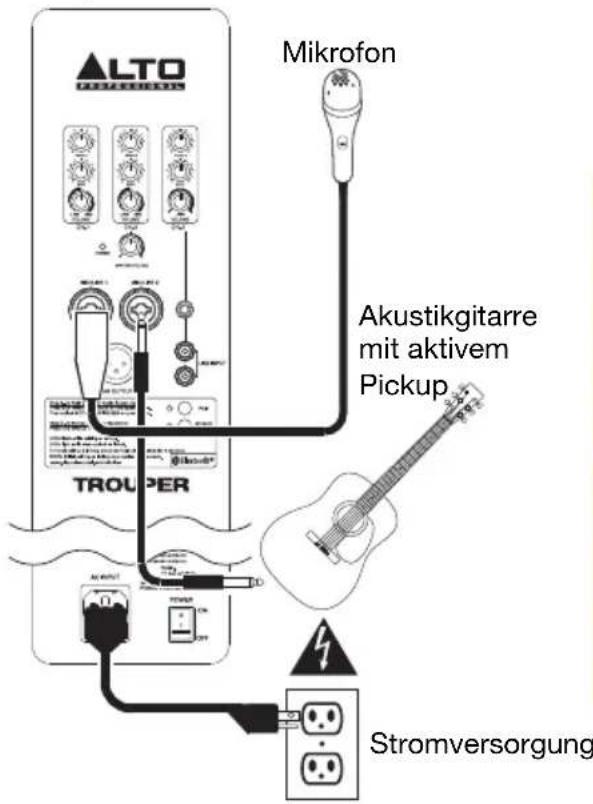

Beispiel 2: Einzelner Trouper Laufsprecher mit Gesangsmikrofon und Gitarre mit aktivem Pickup:

SchlieBen Sie ein dynamisches Mikrofon an den Kanaleingang 1 mit einem XLR-oder 1 / 4'' (6,35 mm) Klinkenkabel an. SchlieBen Sie eine Gitarre mit einem aktiven Pickup an den Kanaleingang 2 mit einem 1 / 4'' (6,35 mm) TS-Kabel an.

Hinweis: Wenn Sie Trouper Laufsprecher mit einer Gitarre verwenden, empfehlen wir die Verwendung von aktivenstatt passiven Pickups. Wenn Sie eine Gitarre mit passiven Pickups verwenden, schlieben Sie sie an einen externen Vorversteller oder eine DI-Box (Direct Input) an und verbinden den Line-Level-Ausgang mit dem Laufsprecher.

Anstelle von Kondensatormikrofonen empfehlen wir die Verwendung von dynamischen Mikrofonen mit dem Trouper-Laatsprecher. Wenn Sie ein Mikrofon verwenden, das +48V Phantomspeisung erfordert, müssen Sie es an eine externe Phantomspeisung anschließen. Trouper liefert keine Phantomspeisung.

Beispiel 3: Zwei Trouper Laufsprecher mit Remote-Mixer:

Verbinden Sie den linken und rechten Ausgang Ihres DJ-Mixers, Controllers usw. mit Kanaleingang 1 von jedem Laufsprecher mit einem XLR- oder 1/4'' (6,35 mm) Klinkenkabel.

Tipp: Um den gleichen Mix an beiden Trouper Laufsprecher zu senden, verbinden Sie bereits Kanäle des DJ-Mixers, Controllers usw. mit den Kanaleingängen 1 und 2 eines Laufsprecher und verbinden Sie dann den Link-Ausgang des betreffenden Laufsprecher mit dem Kanaleingang 1 des anderen Laufsprecher. Beide Trouper Laufsprecher spielen dann identische, summierte Mono-Mixes.

Wichtige Sicherheitshinweise

Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbrauchliche Verwendung ihrer Produkte verantwortlich, die durch verabsamte Inspektions- und Wartungsarbeiten verursacht wurde.itte beachten Sie auch das mitgelieferte Handbuch fur Sicherheitshinweise und Garantieinformationen.

Achtung: Um die Gefahr von Stromschlagen zu verringern, sollen den Sie TROUPER nicht an eine Steckdose anschließen, solange das Gitter entfernt ist.

Montage am Ständer

Installieren Sie Laufsprecher stets laut geltenden Elektro- und Bauvorschriften.
- Installieren Sie den Laufsprecher in Übereinstimmung mit seinem maximalen Gewicht. Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass er das Gewicht des Laufsprechers halten kann. Beachten Sie außer dem alle Sicherheitshinweise des Herstellers.
Montieren Sie niemals mehrere Laufsprecher am selbst Ständer oder Mast.
- Sorgen Sie stets damit, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen Fläche stehen. Ziehen Sie die Standbeine des stativähnlichen Ständers vollständig hereaus und sorgen Sie damit, dass die Beine keine Stolpergefahr darstellen.
- Überprüfen Sie den Ständer (oder Mastamt zugehörigen Komponenten) vor jedem Einsatz und verwenden Sie nie Geräte mit verschlussen, beschädigten oder fehlenden Teilen.
- Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Möglicherweise müssen Sie zusätzliche Gewichte (z.B. Sandsäcke) auf der Ständerbasis platzieren, um die Stabilität zu gewährleisten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen Teilen eines Laufsprechersystems an. Solche Konstruktionen können wie ein Segel wirken und das System zu Fall bringen.
- Wenn Sie sich nicht sicher sind, ob Sie den Laufsprecher alleine haben können, bitten Sie eine andere Person beim Heben auf einen Ständer/Mast um Hilfe.
- Sorgen Sie damit, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern kann und den Laufsprecher vom Ständer oder Mast reiben kann.

Schallpegel

Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA konnen Belastungen durch Schaldruckpegel (SPL), die diese Grenzwerte überschreiben, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schaldruck erzeugen konnen, stets einen Gehörschutz.

Stunden pro Tag SPL (dB) Beispiel
8	90	Kleines Konzert
6	92	Zug
4	95	U-Bahn
3	97	Leistungsstarke Desktop-Moni
2 100 Konzert mit klassischer Musi k
1,5	102	Nietmaschine
1	105	Maschinenfabri
0,50	110	Flughafen
0,25 oder weniger	115 Rock-Konzert

Bluetooth

Wichtig:

• Diese Schritte gelten nur für drahtloses Audio-Streaming.
• Bei der Kopplung oder Verbindung sollenn Sie nur einen Prozess gleichzeitig durchführten. Wenn Sie einen neuen Prozess starten, bevor der ersten Prozess fertig ist, wird der ersten Prozess abgebrochen.
• Es gibt verschiedene Tonfolgen für das Koppeln und Verbinden, damit Sie sie problemos unschreiben den konnen.

Zuden Reichweiten

Trouper Laatsprecher nutzen ein fortschrittliches Bluetooth-Antennendesign, das im Vergleich zu herkömmlichen Bluetooth-Geräten eine viel größere Reichweite erhögt. Die typische Reichweite beträgt 18-24 Meter (60-80 Fuß) mit einer klaren Sichtlinie. Allerdings kann die Reichweite je nach Gerät, das Sie als Quelle verwenden, und Umgebungsbedingungen variieren.

Um die Reichweite zu maximieren:

• Stellen Sie Ihr Quellgerät auf eine ebene Fläche und stellen Sie sicher, dass sich keine Hindernisse zwischen Laufsprecher und Gerät befinden (z.B. Wände, Möbel usw.).
• Schalten Sie die Wi-Fi-Funktion Ihres Quellgeräts aus.
• Schalten Sie alle nicht benötigten 2.4-GHz-Geräte in der erharen Umgebung aus (z.B. andere Bluetooth-Geräte, Babyphones, Wi-Fi Zugangspunkte, Mikrowellenherde usw.).
• Verwenden Sie ein anderes Bluetooth-Gerät. Die Bluetooth-Signalstarke schwankt zwischen verschiedenen Geräten.

Koppeln

So koppeln Sie den Laufsprecher mit Ihrm Bluetooth-Gerät:

1. Tun Sie dies nur mit einem Laufsprecher: Wenn der Laufsprecher eingeschaltet ist, drücken Sie die Taste Pair und halten die Taste anschließend los. Die LED blinkt und Sie werden einen Signatlon aus dem Laufsprecher horen. (Wenn Sie zwei Trouper Laufsprecher verwenden, wird dieser der "Master" sein.itte lessen Sie auch den folgenden Abschnitt Verbinden.)
2. Im Einstellungenmenü Ihres Bluetooth-Geräts aktivieren Sie Bluetooth und wahlen Alto Pro Wireless als Gerät. Hat das Koppeln Funktioniert, horen Sie einen letzten "Bestätigungston" aus dem Lautsprecher und die LED der Taste Pair leuchtet dauerhaft. (Dieser Vorgang kann bis zu 60 Sekunden dauern.)

Hinweis: Wenn Ihr Gerät Sie auffordert, einen PIN-Code einzugegeben, um es mit dem Laufsprecher zu koppeln, geben Sie 0000 ein (vier Nullen). Wenn Ihr Gerät Sie auffordert, eine Verbindung auszuwahlen, wahren Sie Stereo-Laufsprecher, Erweitertes Audio oder eine ähnliche Option.

1. Bringen Sie den Kanal 3 Eingangslautstärke-Regler des Laufsprechers auf die niedrigste Einstellung.
2. Spieler Sie auf Ihr Bluetooth-Gerät Musik ab. Wir empfehlen, die Wiedergabelautstärke auf das Maximum zu stellen.
3. Sobald Ihr Gerät mit dem Laufsprecher gekoppelt ist, wird sich der Laufsprecher auch nach erneutem Ein- und Ausschalten an das Gerät erinnern. Allerdings mussen Sie auf Ihr Gemütung zur Seite Bluetooth-Einstellungen navigieren und Verbinden auswahlen, um die Verbindung wiederherzustellen.

Verbinden

Hinweis: Der Laufsprecher, der an Ihr Quellgerät angeschlossen ist, ist das "Mastergerät" - der verbundene Laufsprecher das "Slave-Gerät". Das Quellgerät sendet sein Signal an das Mastergerät und these sendet das Signal an das Slave-Gerät weiter.

Wenn Sie zwei Trouper Laufsprecher verwenden:

1. Achten Sie darauf, dass Sie keine Musik von Ihrm Bluetooth-Gerat abspielen. Wenn dies noch der Fall ist, pausieren oder stoppen Sie die Wiedergabe und warten Sie 5 Sekunden.
2. Drucken Sie auf jedem Laufsprecher die Taste Stereo Link.
3. Die LEDs auf beiden Laufsprechen blinken während sie "nach einanderuchen". Beide Laufsprecher werden eine Tonfolge abspielen. (Dieser Vorgang kann bis zu 60 Sekunden dauern.) Wenn Sie die Laufsprecher zum ersten Mal verbinden, kann dieser Vorgang jedoch bis zu 3 Minuten dauern.)
4. Wenn sie erfolgreich miteinander verknüpf ist, horen Sie einen letzten "Bestätigungston" von beiden Laufsprechem und die LEDs der Taste Stereo Link leuchten auf beiden Laufsprechem kontinuierlich.

Hinweis: Das Stereosignal wird auf die beiden Lautsprecher aufgereilt: der Master-Lautsprecher spiel den linken Kanal ab; der Slave-Lautsprecher den rechten Kanal.

Tipp: Bei Verwendung von zwei Laufsprechern, empfehlen wir Ihnen, den Master-Laufsprecher zu kennzeichnen, damit Sie in künftigen Setups zwischen den beiden unterscheiden konnen.

Zusätzliche Informationen

Die Trouper Laatsprecher werden sich auch nach dem sie ausgeschelt wurden an diese Koppelungs- und Verbindungseinstellungen erinnern. Wenn Sie die Laatsprecher wieder einschalten, werden sie sich automatisch miteinander verbinden. Wenn die Verbindungen zwischen den Laatsprechem wieder hergestellt sind, werden die LEDs darüber den Tasten Stereo Link dauerhaft leuchtten.

Tipp: Sobald Ihr Gerät mit dem Lautspricher gekoppelt ist, wird sich der Lautspricher auch nach erneutem Ein- und Ausschalten an das Gerät erinnern. Allerdings mussen Sie auf ihrem Gerät zur Seite Bluetooth-Einstellungen navigieren und Verbinden auswahlen, um die Verbindung wiederherzustellen.

Wenn die Verbindung zwischen den Laatsprechem oder zwischen dem Laatsprecher und dem Quellgerät verloren gehen und nicht wieder automatisch hergestellt wird, dann schalten Sie beiden Laatsprecher aus und anschließend wieder ein, damit sie eine Verbindung herstellen können.

Wenn die beiden Laufsprecher miteinander verbunden sind, konnen Sie Ihr Quellgerät nur an den Master-Laufsprecher koppeln. Die Taste Pair des Slave-Laufsprechers wird deaktiviert. Wenn Sie diese Taste drücken, horen Sie dreichnelle Pieptone, die signalisieren, dass der Knopf "gesperrt" ist.

Um alle vorherigen Koppelungs- und Verbindungseinstellungen zu loschen, drücken und halten Sie entweder die Taste Pair oder die Taste Stereo Link 3 Sekunden lang. Sie horen einen langen Signatlon, der bestätigt, dass die Koppelungs- und Verbindungseinstellungen gelöscht wurden. Auch die LEDs erlösen. Tun Sie dies sowohl für den Master-Lautsprecher als auch für den Slave-Lautsprecher. jetzt konnen Sie eine Koppelung mit einem neuen Quellgerät herstellen oder die Lautsprecher erneut verbinden.

Hinweis: Die Lautstärke der Signtone für das Koppeln und Verbinden sind bereits auf ein optimales Niveau voreingestellt.

Allgemeinheits zur Konformitätserklärung: Hiermit erklären wir, daß sich das Gerät Trouper in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 1999/5/EG befindet. Die vollständige EG Konformitätserklärung kann unter folgender Adresse angefoerdert werden:

inMusic GmbH

Harkortstrasse 12-32

40880 Ratingen

GERMANY

Funktionen

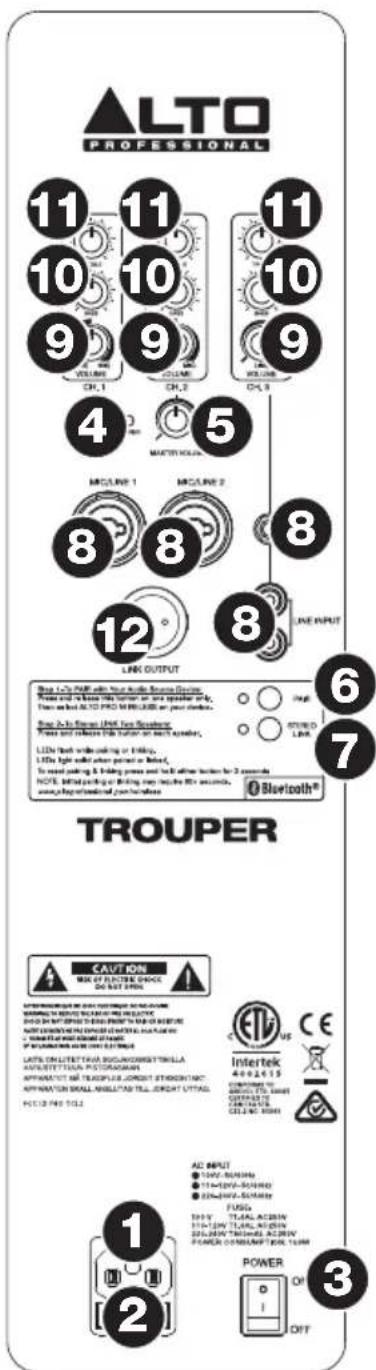

Rückseite

1. Stromversorgung: Verbinden Sie das mitgelieferte Netzkabel mit diesen Eingang und das andere Ende des Kabels mit einer Stromquelle. Achten Sie darauf, dass der Netzschalter des Laufsprechers auf "off" stehen, wenn Sie das Kabel anschreiben oder abstecken.
2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, haben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Netzschalter: Schaltet den Laufsprecher ein/aus. Achten Sie darauf, dass der Regler für die Gesamtlautstärke auf "Null" stehen, bevor Sie den Laufsprecher einschalten.
4. Power-LED: Leuchtet, wenn der Laufsprecher eingeschaltet ist.
5. Master-Lautstärke: Mit diesen Regler stellen Sie die Ausgabelautstärke des Trouper Lautsprecher ein. Dies hat keinen Einfluss auf die Lautstärke des Link-Ausgangs.
6. Koppeln: Drücken Sie diese Taste und{lassen Sie sie anschließenden los, um den Lautsprecher mit ihrem BluetoothGerat zu koppeln. Siehe Abschnitt Bluetooth > Koppeln fur nahere Informationen zum Koppeln.
7. Stereo Link: Wenn Sie ein Trouper-Lautsprecherpaar verwenden, drücken Sie diese Taste auf jedem Lautsprecher, um sie für die drahtlose Stereo-Audiowiedergabe zu verbinden. Siehe Abschnitt Bluetooth > Verbinden für weitere Informationen.
8. Eingabe: Verwenden Sie ein handelsübliches 6,35 mm (1/4") TRS oder TS oder XLR-Kabel (nicht im Lieferumfang enthalten), um ihre Soundquelle an Kanal 1 oder 2 anzuschreiben. Verwenden Sie ein handelsübliches 3,5 mm (1/8") TRS oder Cinch-Kabel (nicht im Lieferumfang enthalten), um eine Soundquelle an Kanal 3 anzuschreiben. Wenn Sie ein Mikrofon verwenden, das +48 V Phantomspeisung erfordert, müssen Sie es an eine externe Phantomspeisung anzuschreiben. Trouper liefert keine Phantomspeisung.
9. Eingangslautstärke: Drehen Sie diesen Regler, um die Eingangslautstärke des Kanals einzustellen. (Das Signal eines gekoppelten Bluetooth-Geräts wird an Kanal 3 gesendet.)
10. Eingangshöhen: Passt die hohen Freqenzen (Höhen) des Kanals an. (Das Signal eines gekoppelten Bluetooth-Geräts wird an Kanal 3 gesendet.)
11. Eingangsbasse: Passt die tieferen Frenquenzen (Basse) des Kanals an. (Das Signal eines gekoppelten Bluetooth-Geräts wird an Kanal 3 gesendet.)
12. Link-Ausgang: Verwenden Sie ein handelsübliches XLR-Kabel (nicht im Lieferumfang enthalten), um diesen Ausgang mit dem Eingang eines weiteren Laufsprechers zu verbinden. Das aus thisem Ausgang gesendete Signal ist ein summiertes Mono-Signal aller drei Eingänge nach der Eingangslautstärke.
