MANUALE UTENTE KFH 3161 B Koenic

Questo prodotto è idoneo solo per spazi ben ventilati o uso occasionale.

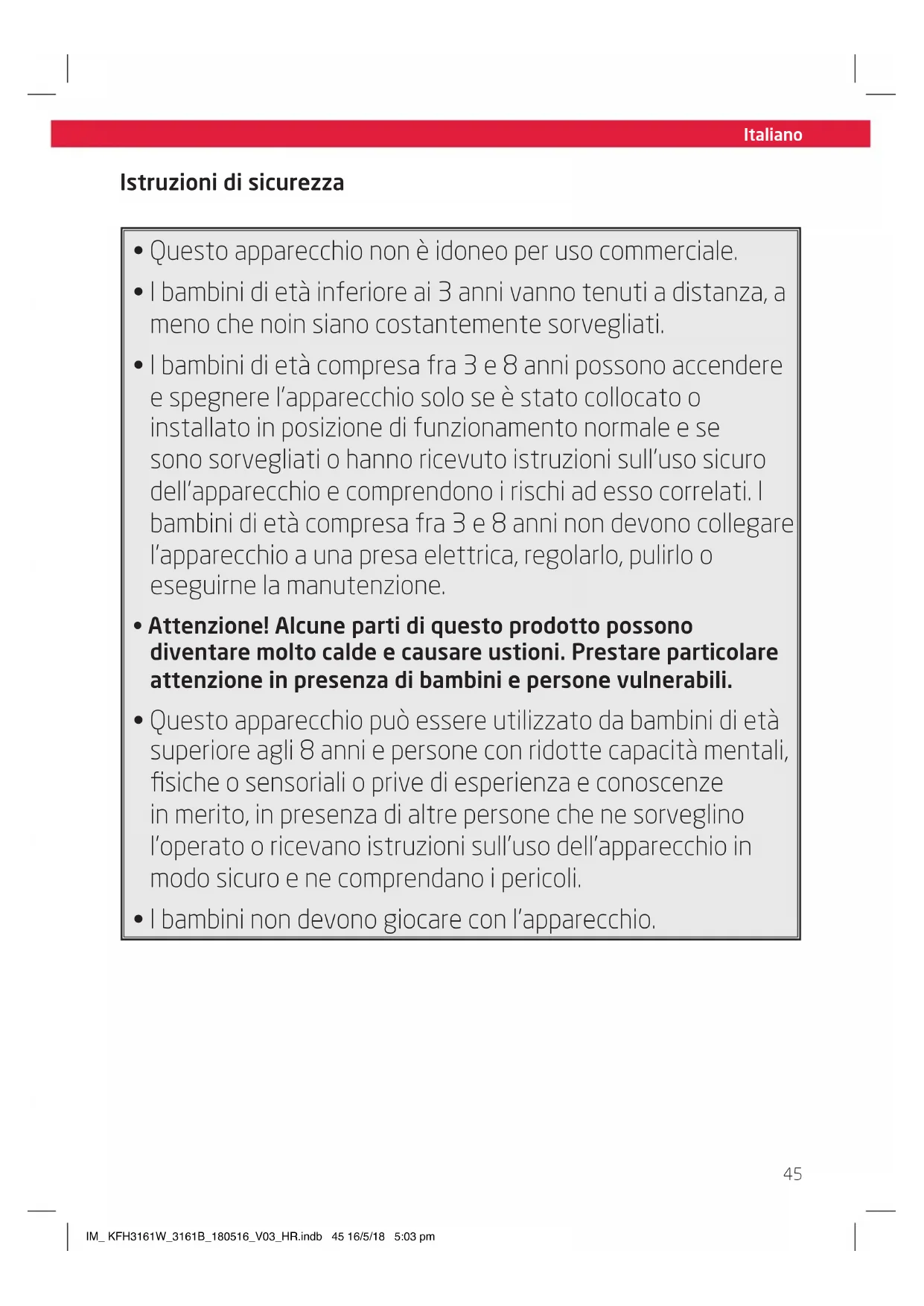

• Questo apparecchio non è idoneo per uso commerciale.

• I bambini di età inferiore ai 3 anni vanno tenuti a distanza, a meno che noin siano costantemente sorvegliati.

• I bambini di età compresa fra 3 e 8 anni possono accendere e spegnere l’apparecchio solo se è stato collocato o installato in posizione di funzionamento normale e se sono sorvegliati o hanno ricevuto istruzioni sull’uso sicuro dell’apparecchio e comprendono i rischi ad esso correlati. I bambini di età compresa fra 3 e 8 anni non devono collegare l’apparecchio a una presa elettrica, regolarlo, pulirlo o eseguirne la manutenzione.

• Attenzione! Alcune parti di questo prodotto possono diventare molto calde e causare ustioni. Prestare particolare attenzione in presenza di bambini e persone vulnerabili.

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l’operato o ricevano istruzioni sull’uso dell’apparecchio in modo sicuro e ne comprendano i pericoli.

• I bambini non devono giocare con l’apparecchio. Istruzioni di sicurezza IM_ KFH3161W_3161B_180516_V03_HR.indb 45 16/5/18 5:03 pmItaliano

Istruzioni di sicurezza

• La pulizia e la manutenzione non devono essere eseguiti da bambini a meno che non siano controllati.

• Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L’uso improprio o funzionamento sbagliato possono determinare pericoli.

• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal produttore o dall’addetto all’assistenza o tecnico qualificato per evitare pericoli.

• Attenzione! Per evitare pericoli dal ripristino involontario del limitatore della protezione termica, questo apparecchio non può essere alimentato attraverso un interruttore esterno, come un timer, o collegato a un circuito che è regolarmente acceso e spento da un dispositivo. Per evitare un surriscaldamento, non coprire il prodotto.

• Non collocare il riscaldatore direttamente sotto la presa di rete.

• Non utilizzare il riscaldatore nelle immediate vicinanze di bagni, docce o piscine.

• AVVERTENZA: Questo riscaldatore è dotato di un dispositivo per il controllo della temperatura dell’ambiente. Non usare questo riscaldato in ambienti piccoli quando sono occupati da persone non in grado di lasciare l’ambiente da soli, a meno che non siano sotto costante supervisione.

• Seguire le istruzioni nel capitolo Pulizia e cura. IM_ KFH3161W_3161B_180516_V03_HR.indb 46 16/5/18 5:03 pmItaliano

Istruzioni di sicurezza

• Leggere con attenzione questo manuale dell’utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in questo manuale d’uso. Contiene informazioni importanti per la sicurezza nonché relative all’uso e alla manutenzione del dispositivo.

• Non lasciare mai l’apparecchio incustodito durante l’utilizzo.

• Non posizionare oggetti pesanti sull’apparecchio.

• Non immergere mai le parti elettriche in acqua durante la pulizia. Non tenere mai il dispositivo sotto acqua corrente.

• Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.

• Il voltaggio deve corrispondere alle informazioni presenti sull’etichetta del modello del prodotto.

• Solo lo scollegamento del prodotto dalla presa può separare completamente il prodotto dalla corrente. Accertarsi che la spina di corrente sia in condizione corretta.

• Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.

• Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e altri dispositivi/oggetti che producono calore.

• Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.

• Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.

• Usare questo prodotto in ambienti chiusi e mai all’aperto.

• Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.

• Non lasciare incustodito il prodotto in funzione.

• Assicurarsi che l’unità motore ed il cavo di alimentazione non si inumidiscano.

• Utilizzate solamente accessori forniti con il dispositivo o consigliati dal produttore!

• Questo dispositivo è adatto solo per utilizzo privato.

• Spegnete sempre il dispositivo prima di disconnettere il cavo dalla rete elettrica.

• Lasciate rareddare il dispositivo a sucienza prima di riporlo.

• Non coprire il dispositivo quando è in funzione. Pericolo d’incendio! IM_ KFH3161W_3161B_180516_V03_HR.indb 47 16/5/18 5:03 pm48 Italiano Congratulazioni! Grazie per aver acquistato questo prodotto KOENIC. Leggere attentamente il presente manuale e conservarlo per futuro riferimento. Uso previsto Il prodotto è destinato esclusivamente al riscaldamento e alla ventilazione degli ambienti. Usarlo per altri scopi può danneggiare il dispositivo o provocare lesioni. Imtron GmbH non si assume responsabilità per danni al prodotto, danni alla proprietà o per lesioni personali derivanti da mancanza di attenzione o utilizzo non corretto del prodotto o utilizzo del prodotto che non soddisfa lo scopo specifico del produttore. Prima messa in funzione Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l’immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti. Ispezionare i contenuti della consegna per verificarne la completezza e l’eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita. Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura. Nota Quando il prodotto viene utilizzato per la prima volta o dopo un lungo periodo di inattività può emettere un odore per un breve periodo. Ciò del tutto normale e svanisce dopo poco tempo. Non smaltire questo dispositivo come rifiuti domestici. Restituirlo ad un centro di raccolta per lo smaltimento e di dispositivi elettrici. Contattare il rivenditore o le autorità locali per ulteriori informazioni. Contenuto 1 x Termoventilatore 1 x Manuale d’uso 1 x Scheda di garanzia Elenco dei componenti

Manopola della temperatura MIN - MAX

Cavo di alimentazione con spina

Indicatore di funzionamento

Manopola di Spegnimento/funzione IM_ KFH3161W_3161B_180516_V03_HR.indb 48 16/5/18 5:03 pm49 Italiano Collocazione del prodotto Attenzione!

• Non collocare mai l’apparecchio direttamente sotto o accanto alla presa di rete.

• Non utilizzare il prodotto in locali di dimensioni inferiori a 4m

• Accertarsi che vi sia uno spazio di sicurezza di almeno 1 m davanti e di 50 cm dietro al prodotto.

• Non coprire mai le griglie di ingresso o di uscita dell’aria – pericolo di surriscaldamento! Fig.

Posizionare il prodotto su una superficie stabile e piana. Installazione Fig.

Ruotare la manopola di regolazione della temperatura verso sinistra (MIN). Fig.

Impostare la manopola di controllo della funzione su OFF. Fig.

Collegare la spina in una presa di corrente facilmente accessibile. Riscaldamento Manopola di controllo della funzione Con la manopola di controllo funzione è possibile selezionare tra 4 tipi di funzioni: OFF : Spegnimento del prodotto : Solamente la funzione di ventilazione (senza riscaldamento) : livello di riscaldamento I : livello di riscaldamento II Fig.

Impostare la manopola di controllo della funzione su una funzione di riscaldamento desiderata. Nota La potenza di riscaldamento è pari a:

• 900 W per la funzione

• 1800 W con la funzione Manopola di controllo temperatura Fig.

Ruotare la manopola di controllo della temperatura in senso orario fino a raggiungere la temperatura desiderata. La spia di funzionamento si accende non appena il prodotto inizia a riscaldare. Più si ruota la manopola di regolazione della temperatura verso destra, più alta sarà la temperatura impostata. Una volta che il prodotto ha raggiunto la temperatura ambiente desiderata, ruotare nuovamente la manopola di regolazione della temperatura fino a quando il prodotto non si spegne. Quando il termostato si spegne viene udito uno scatto. L’indicatore di funzionamento si spegne. A questo punto la temperatura ambiente viene mantenuta costante. L’indicatore di funzionamento si accende quando il prodotto inizia a riscaldare nuovamente. Ventilazione (senza riscaldamento) Fig.

Ruotare la manopola di controllo della temperatura su MAX. Fig.

Impostare la manopola di controllo della funzione su ventilatore. La ventilazione viene avviata e l'indicatore di funzionamento si accende. Protezione da surriscaldamento Se il prodotto si surriscalda, si spegne automaticamente. In tal caso, scollegare l prodotto dall’alimentazione elettrica e farlo rareddare completamente. IM_ KFH3161W_3161B_180516_V03_HR.indb 49 16/5/18 5:03 pm50 Italiano Risoluzione dei problemi Se ci sono problemi durante il funzionamento, fare riferimento alla seguente tabella. Se i problemi non possono essere risolti come indicato sotto Soluzione, si prega di contattare il produttore. Problema Possibili cause Soluzione Il prodotto non funziona • Alimentazione interrotta • Controllare l’alimentazione Il prodotto non riscalda • La funzione di riscaldamento non è stata impostata

• La manopola di controllo temperatura è impostata su MIN

• Controllare la posizione della manopola di controllo della funzione.

• Controllare la posizione della manopola di regolazione della temperatura e ruotarla fino in fondo verso destra (MAX). Caratteristiche Tensione nominale : 220 - 240 V~, 50 Hz Potenza d’ingresso nominale : 1800 W Classe di protezione : II Pulizia e manutenzione Attenzione!

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graare la superficie.

• Non immergere le parti elettriche del prodotto in acqua durante la pulizia o funzionamento. Non tenere mai il prodotto sotto acqua corrente.

• Attenzione! Scollegare il prodotto e lasciarlo rareddare completamente prima di pulirlo. Non immergere le parti elettriche del prodotto in acqua durante la pulizia o funzionamento. Non tenere mai il prodotto sotto acqua corrente.

• Pulire le superfici esterne del dispositivo con un panno umido e quindi asciugarle completamente.

• Far attenzione a non far entrare acqua all’interno del prodotto (ad esempio, attraverso l’interruttore).

• Mantenere il prodotto in un luogo fresco e asciutto, che sia protetto dall’ umidità e dalla luce solare diretta. Mantenere il prodotto lontano dalla portata dei bambini. IM_ KFH3161W_3161B_180516_V03_HR.indb 50 16/5/18 5:03 pm51 Italiano Informazioni obbligatorie per gli apparecchi per il riscaldamento d’ambiente locale elettrici Identificativo del modello

KFH 3161W / KFH 3161B

Dato Simbolo Valore Unità Dato Unità Potenza termica Tipo di potenza termica, solo per gli apparecchi per il riscaldamento d’ambiente locale elettrici ad accumulo (indicare una sola opzione) Potenza termica nominale

Potenza termica minima (indicativa) P min 0,9 kW controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna

Massima potenza termica continua P max,c 1,8 kW controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna

Consumo ausiliario di energia elettrica potenza termica assistita da ventilatore no Alla potenza termica nominale el max 1,739 kW Tipo di potenza termica/controllo della temperatura ambiente (indicare una sola opzione) Alla potenza termica minima

min 0,884 kW potenza termica a fase unica senza controllo della temperatura ambiente

NA kW due o più fasi manuali senza controllo della temperatura ambiente

Nota: Per i generatori elettrici di calore per locali, l’ecienza energetica misurata per il riscaldamento stagionale degli ambienti ηs non può essere superiore al valore dichiarato della potenza termica nominale dell’unità. L’ecienza energetica del riscaldamento stagionale di tutti gli apparecchi di riscaldamento per ambienti locali, ad eccezione degli apparecchi di riscaldamento per ambienti commerciali, ηs (%): 36 con controllo della temperatura ambiente tramite termostato meccanico

con controllo elettronico della temperatura ambiente

con controllo elettronico della temperatura ambiente e temporizzatore giornaliero

con controllo elettronico della temperatura ambiente e temporizzatore settimanale

Altre opzioni di controllo (è possibile selezionare più opzioni) controllo della temperatura ambiente con rilevamento di presenza

controllo della temperatura ambiente con rilevamento di finestre aperte

con opzione di controllo a distanza no con controllo di avviamento adattabile no con limitazione del tempo di funzionamento
