MANUALE UTENTE LC256WA60 SIEMENS

NOTA: questo libretto d'istruzioni è valido per diversi modelli. È possibile che siano descritti alcuni particolari di dotazione, che non riguardano questo apparecchio. Prima di mettere in funzione l'apparecchio nuovo, leggere con attenzione ed interamente le istruzioni per l'uso. Esse contengono informazioni importanti per la vostra sicurezza, nonché per l'uso e la cura dell'apparecchio. Conservare con cura il libretto d'istruzioni per l'uso ed il montaggio e consegnarlo ad un eventuale successivo proprietario dell'appa- recchio.

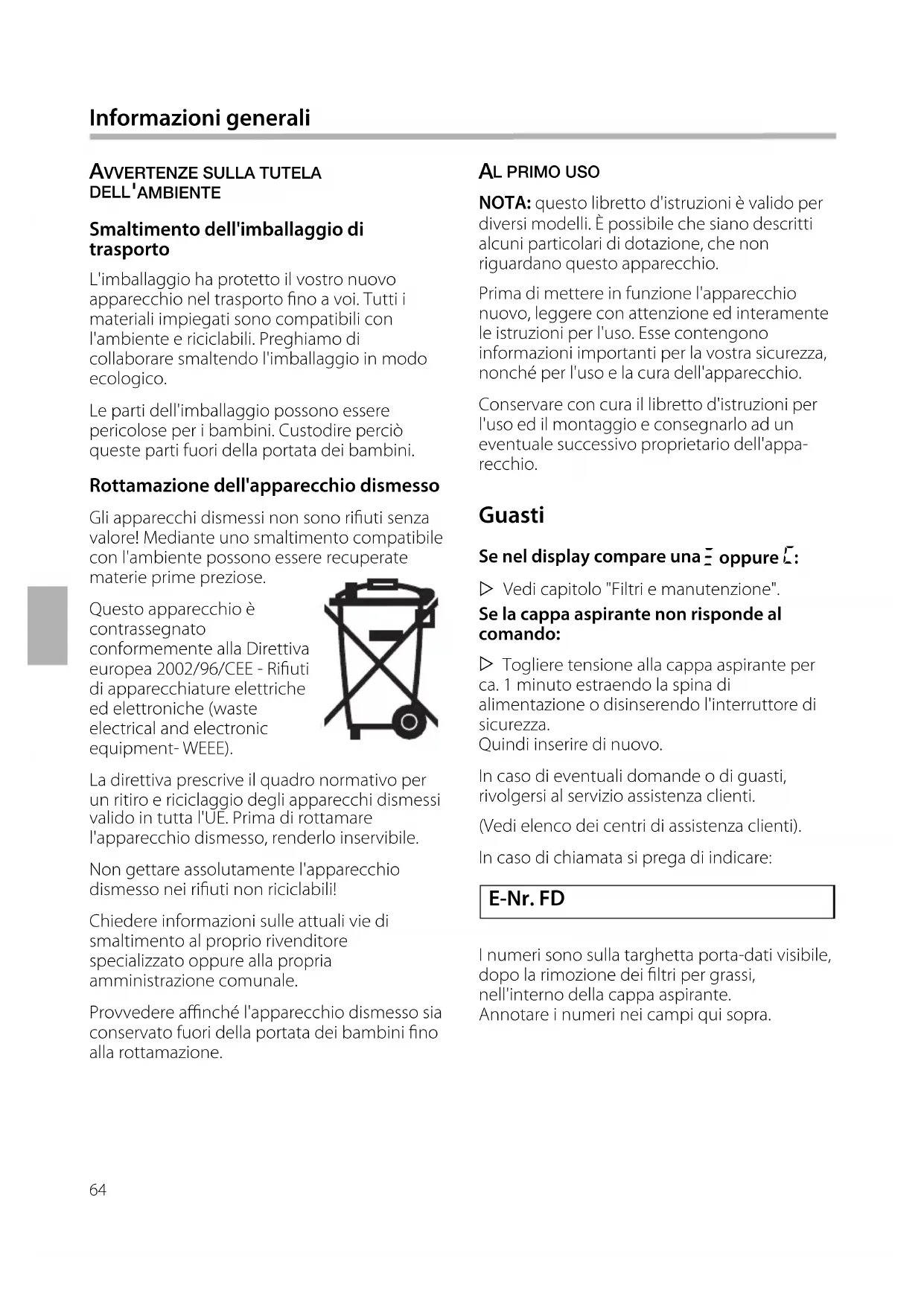

AVVERTENZE SULLA TUTELA

DELL 'AMBIENTE Smaltimento dell'imballaggio di trasporto L'imballaggio ha protetto il vostro nuovo apparecchio nel trasporto no a voi. Tutti i materiali impiegati sono compatibili con l'ambiente e riciclabili. Preghiamo di collaborare smaltendo l'imballaggio in modo ecologico. Le parti dell'imballaggio possono essere pericolose per i bambini. Custodire perciò queste parti fuori della portata dei bambini. Rottamazione dell'apparecchio dismesso Gli apparecchi dismessi non sono riuti senza valore! Mediante uno smaltimento compatibile con l'ambiente possono essere recuperate materie prime preziose. Questo apparecchio è contrassegnato conformemente alla Direttiva europea 2002/96/CEE - Riuti di apparecchiature elettriche ed elettroniche (waste electrical and electronic equipment- WEEE). La direttiva prescrive il quadro normativo per un ritiro e riciclaggio degli apparecchi dismessi valido in tutta l'UE. Prima di rottamare l'apparecchio dismesso, renderlo inservibile. Non gettare assolutamente l'apparecchio dismesso nei riuti non riciclabili! Chiedere informazioni sulle attuali vie di smaltimento al proprio rivenditore specializzato oppure alla propria amministrazione comunale. Provvedere anché l'apparecchio dismesso sia conservato fuori della portata dei bambini no alla rottamazione. Guasti Se nel display compare una

oppure ã: Vedi capitolo "Filtri e manutenzione". Se la cappa aspirante non risponde al comando:

Togliere tensione alla cappa aspirante per ca. 1 minuto estraendo la spina di alimentazione o disinserendo l'interruttore di sicurezza. Quindi inserire di nuovo. In caso di eventuali domande o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza clienti). In caso di chiamata si prega di indicare: I numeri sono sulla targhetta porta-dati visibile, dopo la rimozione dei ltri per grassi, nell'interno della cappa aspirante. Annotare i numeri nei campi qui sopra. Informazioni generali65 Uso regolare

Questa cappa aspirante è conforme alle prescritte norme di sicurezza. Un uso incompetente può causare danni a persone o beni materiali. Impiegare la cappa aspirante esclusivamente per l'uso domestico. Il costruttore non risponde dei danni causati da impiego improprio o da uso errato. Il costruttore non può essere chiamato a rispondere di danni , che siano da attribuire all'inosservanza delle avvertenze di sicurezza. PERICOLO DI LESIONI! Vietare ai bambini di giocare con la cappa aspirante. L'uso dell'apparecchio è sempre vietato ad adulti e bambini nei casi seguenti, – se impediti sicamente o mentalmente, – oppure se non sono in possesso di conoscenze ed esperienza per usare l'apparecchio correttamente ed in sicurezza. Sicurezza tecnica La cappa aspirante ha lasciato la fabbrica in perfetto stato. Controllare tuttavia l'apparecchio prima del montaggio alla ricerca di eventuali danni visibili. Se è danneggiato, è vietato metterlo in funzione! Se il cavo di collegamento della cappa aspirante è danneggiato, per evitare pericoli, deve essere sostituito dal costruttore, dal suo servizio assistenza clienti o da una persona in possesso di simile qualicazione.

Il montaggio (incluso l'allacciamento elettrico), la manutenzione o riparazione della cappa aspirante devono essere eseguiti solo da un tecnico specializzato. In ogni caso deve essere possibile togliere tensione alla cappa aspirante estraendo la spina di alimentazione oppure disinserendo il dispositivo di sicurezza! Avvertenze di sicurezza

Il montaggio, la manutenzione o riparazione incompetenti possono causare considerevoli pericoli per l'utente, dei quali il costruttore non risponde. Le modiche apportate alla struttura elettrica o meccanica sono pericolose e perciò vietate! Esse possono provocare anche il malfunzionamento della cappa aspirante. Impiego contemporaneo della cappa aspirante e di un focolare dipendente dall'aria interna Focolari dipendenti dall'aria interna sono ad es. apparecchi di riscaldamento funzionanti a gas, petrolio, legna o carbone, scaldacqua istantanei, scaldabagni, piani di cottura oppure forni, che per la combustione utilizzano l'aria dell'ambiente d'installazione della cappa aspirante, ed i cui gas di scarico vengono scaricati all'esterno attraverso un camino. PERICOLO D'INTOSSICAZIONE In caso di impiego contemporaneo della cappa aspirante e di un focolare dipendente dall'aria interna sussiste pericolo d'intossicazione a causa di gas di combustione di riusso, aspirati dalla cappa.66 Un uso privo di pericolo è possibile se la depressione nell'ambiente d'installazione del focolare non supera 4 Pa (0,04 mbar). Questo si può ottenere se l'aria necessaria per la combustione può auire attraverso aperture non chiudibili, ad es in porte, nestre, in collegamento con una cassetta murale di alimentazione/scarico dell'aria oppure mediante altre soluzioni tecniche. È quindi necessario garantire sempre una suciente alimentazione dell'aria. Una cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite. NOTA: nella valutazione si deve sempre considerare l'insieme della ventilazione totale dell'abitazione. Per la valutazione consultare la competente autorità. Se la cappa aspirante viene impiegata esclusivamente in funzionamento a ricircolo d'aria, l'uso è possibile senza limitazione. Avvertenze speciali per fornelli a gas

In caso di montaggio sopra fornelli a gas, osservare le pertinenti disposizioni di legge nazionali (ad es. in Germania: Regole Tecniche per Impianti a Gas TRGI). Osservare le norme ed istruzioni di montaggio rispettivamente valide del costruttore dell'apparecchio a gas. Tenere presente che la cappa aspirante può essere montata con solo un lato a contatto diretto con un mobile alto o una parete. Altrimenti sussiste il pericolo di accumulo di calore. La distanza dal muro o dal mobile alto deve essere almeno 50 mm.

Non accendere contemporaneamente più di 2 fornelli a gas per un periodo superiore a 15 minuti al massimo carico termico. A causa dell'eetto del calore, vi è pericolo di scottature in caso di contatto con le superci della carcassa! Tenere presente che un bruciatore grande con più di 5 kW (Wok) di potenza corrisponde alla potenza di due bruciatori a gas. La cappa aspirante può essere danneggiata dal forte eetto di calore. Non usare mai un fornello a gas senza stoviglie sovrapposte. Regolare la amma in modo che non sporga oltre il fondo delle stoviglie da cucina Avvertenze di sicurezza67 Uso appropriato

Alla prima messa in funzione pulire con cura la cappa aspirante. Prima di ogni pulizia e manutenzione togliere tensione alla cappa aspirante estraendo la spina di alimentazione oppure disinserendo il dispositivo di sicurezza. Le lampade (specialmente lampade alogene) si surriscaldano durante il funzionamento. Un pericolo di ustioni sussiste anche qualche tempo dopo averle spente! Prima di ogni sostituzione di lampade, togliere tensione alla cappa aspirante e lasciare rareddare le lampade! Usare la cappa aspirante solo con le lampade montate. Accendere sempre la cappa aspirante quando si usa un fornello. Se la cappa aspirante non viene accesa può formarsi acqua di condensazione. Questa può causare danni di corrosione all'apparecchio. Non deporre oggetti sulla cappa aspirante.. PERICOLO D'INCENDIO Non ammeggiare alimenti sotto la cappa aspirante né lavorare a amma scoperta. La cappa aspirante accesa attira la amma nel ltro. I depositi di grasso nel ltro possono causare un incendio!

Sorvegliare le pentole, i tegami e gli apparecchi per frittura quando si preparano alimenti con olio e grassi, ad es. patatine fritte. L'olio o i grassi surriscaldati possono facilmente incendiarsi! Un pericolo d'incendio si previene pulendo regolarmente i ltri per grassi e sostituendo tempestivamente il ltro a carbone attivo. Non usare mai la cappa aspirante senza ltri per grassi. Montaggio appropriato

Osservare le istruzioni del costruttore dell'apparecchio di cottura, con riferimento alla possibilità di usare una cappa aspirante sovrapposta. Se il costruttore dell'apparecchio di cottura non prescrive distanze di sicurezza maggiori, vale una distanza minima: – fra i fornelli elettrici ed il bordo inferiore della cappa aspirante di 550 mm, g.1. – fra i fornelli a gas (bordo superiore del la griglia d'appoggio pentola ) ed il bordo inferiore della cappa aspirante di 650 mm, g.1. Se si usano fornelli diversi, vale la maggiore delle distanze indicate. La larghezza della cappa aspirante deve corrispondere alla larghezza del piano di cottura.

Sopra un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (ad es. scintille volanti), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non amovibile e vengono rispettate le norme nazionali speciche. Questa limitazione non è valida per le cucine a gas ed i piani di cottura a gas. Per evitare danni al piano di cottura, coprirlo durante il montaggio della cappa aspirante. Avvertenze di sicurezza68 Modi di funzionamento Per ssare gli odori nel funzionamento a ricircolo d'aria deve essere montato un ltro a carbone attivo (vedi "Smontaggio e montag- gio dei ltri per grassi"). Il set di montaggio completo ed i ltri di ricambio sono disponibili nel commercio specializzato, presso il servizio assistenza clienti eppure nell'Online-Shop. Il numero di accessorio è indicato alla ne di questo libretto d'istruzioni. Dimensioni dell'apparecchio a ricircolo d'aria Commutazione del comando elettronico a funzionamento a ricircolo d'aria La cappa aspirante deve essere collegata e spenta.

Premere contemporaneamente i pulsanti 0 e +, nché non compare l'indicazione ã . Premendo di nuovo i pulsanti 0 e + il comando elettronico ritorna al funzionamento ad espulsione d'aria (Indicazione #). La cappa aspirante può essere usata in funzionamento ad espulsione d'aria ed a ricircolo d'aria. Funzionamento ad espulsione d'aria è l'impostazione di serie. Funzionamento ad espulsione d'aria L'aria aspirata viene depurata dai ltri per grassi e scaricata all'aperto tramite un sistema di tubi. Dimensioni dell'apparecchio ad espulsione d'aria Funzionamento a ricircolo d'aria L'aria aspirata viene depurata dai ltri per grassi e da un ltro a carbone attivo ed immessa nuovamente nella cucina. min.

min. 580 max 1.03069 Uso luce spegnere il ventilatore ridurre ventilatore indicazione gradi ventilatore post-funzionamento ventilatore accendere/aumentare ventilatore Grado forte AVVERTENZA: è consigliabile accendere il ventilatore all'inizio della cottura e spegnerlo solo alcuni minuti dopo la ne della cottura. Si eliminano così nel modo più ecace i vapori di cottura. Accensione del ventilatore e regolazione dei gradi ventilatore Premere il pulsante +. In presenza di più intensi vapori di cottura premere di nuovo il tasto +. Il ventilatore commuta ogni volta al grado superiore. Per ridurre ogni volta di un grado premere il pulsante –. Spegnere il ventilatore Premere il pulsante 0. Poco dopo l’indicazione 0 scompare. Grado intensivo Con il grado intensivo

si raggiunge la massima potenza. Può essere impiegato in caso di temporaneo forte sviluppo di vapore ed odori.

Premere ripetutamente il pulsante + nché non appare

Se il grado intensivo non viene disinserito manualmente, dopo 10 minuti il ventilatore ritorna automaticamente al grado 2. Post-funzionamento ventilatore Premere il tasto .

Il ventilatore gira 10 minuti al grado 1, in questo tempo nel display lampeggia un punto. Poi il ventilatore si spegne automaticamente. Illuminazione L'illuminazione può essere accesa o spenta indipendentemente dal ventilatore. Per impostare la luminosità mantenere premuto il pulsante 0 finché non si raggiunge la luminosità desiderata. Spia di saturazione Quando i filtri per grassi o il filtro a carbone attivo sono saturi, dopo lo spegnimento del filtro viene emesso per 6 secondi un segnale acustico. La spia # oppure C si accende. Funzionamento ad espulsione d’aria: # Funzionamento a ricircolo d’aria: C Non attendere oltre per pulire i filtri per grassi o sostituire il filtro a carbone attivo. Per cancellare l'indicazione premere il pulsante

Disattivare ed attivare il segnale acustico Ad ogni pressione su un pulsante viene emesso un segnale acustico di conferma. Per disattivare questo segnale, premere contemporaneamente per ca. 3 secondi i pulsanti 0 e +. Viene emesso un segnale acustico di conferma.

Per attivare il segnale acustico ripetere l'operazione.70 Pulizia e cura

Idonei prodotti per la pulizia e la cura dell'apparecchio possono essere acquistati tramite la linea verde oppure l'Online-Shop (vedi copertina). Superci dell'apparecchio NOTA: osservare le norme di garanzia nell'accluso opuscolo del servizio assistenza. Le superci dell'apparecchio e gli elementi di comando sono sensibili ai gra. Osservare perciò le seguenti istruzioni per la pulizia: – Evitare la pulizia della cappa aspirante con panni asciutti, spugne dure che lasciano gra, prodotti abrasivi e con pulitori contenenti sabbia, soda, acidi, cloruro o altri prodotti corrosivi. – Pulire le superci dell'apparecchio e gli elementi di comando solo con un panno morbido, umido, detergente liquido per stoviglie o con un pulitore delicato per vetri. – Non asportare graando lo sporco essiccato, ma ammorbidirlo con un panno umido. – Pulire con precauzione la zona degli elementi di comando, per evitare la penetrazione di umidità nei circuiti elettronici. NOTA: Pulire le superci in acciaio inox solo nel senso di lucidatura! Non usare pulitori per acciaio per i pulsanti di comando! Filtri per grassi metallici

I ltri per grassi metallici trattengono i grassi dei vapori di cucina. I ltri piani sono costituiti da metallo incombustibile. PERICOLO D'INCENDIO A causa della progressiva saturazione dei ltri con residui grassi, aumenta la loro inammabilità. Inoltre può essere pregiudicato il buon funzionamento della cappa aspirante. Mediante una tempestiva pulizia dei ltri per grassi metallici si previene il pericolo d'incendio. Al lavaggio dei ltri per grassi rimuovere anche con un panno umido i depositi di grassi dalle parti accessibili della carcassa. Lavaggio dei ltri per grassi metallici ... Con un funzionamento normale (da 1 a 2 ore al giorno), i ltri per grassi metallici devono essere lavati 1 volta al mese. ... in lavastoviglie I ltri per grassi metallici possono essere lavati in lavastoviglie. Con questo lavaggio possono vericarsi leggere alterazioni di colore, che tuttavia non hanno alcuna inuenza sull'ecienza dei ltri per grassi. I ltri devono giacere liberi nella lavastoviglie. Essi non devono essere bloccati tra altre stoviglie. NOTA: non lavare con altre stoviglie i ltri per grassi metallici molto saturi di grassi. ... a mano

Per un lavaggio manuale ammorbidire i ltri per grassi in una soluzione di acqua e detersivo ben calda, spazzolarli, sciacquarli bene e lasciarli sgocciolare.

Non usare detergenti corrosivi, contenenti acidi o soluzioni alcaline.

In caso di sporco particolarmente resistente, consigliamo la pulizia con uno speciale spray solvente per grassi. Questo può essere ordinato tramite l'Online-Shop.71 Smontaggio e montaggio dei filtri per grassi I ltri a carbone attivo ssano gli odori nel funzionamento a ricircolo d'aria. Montaggio e smontaggio dei ltri a carbone attivo

1. Smontare i ltri per grassi (vedi

"Smontaggio e montaggio dei ltri per grassi metallici").

2. Inserire il ltro a carbone attivo.

3. Innestare la linguetta.

4. Inserire di nuovo i ltri per grassi (vedi

"Smontaggio e montaggio dei ltri per grassi metallici"). Sostituzione del ltro a carbone attivo Nell'uso normale (da 1 a 2 ore al giorno), i ltri a carbone attivo devono essere sostituiti circa 2 volte all'anno. Acquistare il ltro a carbone attivo nel commercio specializzato, presso il servizio assistenza clienti o tramite l'Online-Shop (vedi "Accessori speciali"). Usare solo ltri originali. I ltri a carbone attivo non contengono sostanze nocive. Essi possono essere smaltiti con i riuti domestici.

Prima di smontare e montare i ltri per grassi osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"! Smontaggio e montaggio dei ltri per grassi

1. Aprire il fermo ed abbassare i ltri per grassi.

Ciò facendo, con la mano libera sostenere sotto i ltri per grassi. (in apparecchi con aspirazione marginale)

2. Pulire i ltri per grassi.

3. Inserire di nuovo i ltri per grassi puliti.72

Sostituzione delle lampade Sostituzione delle lampade ad incandescenza

1. Staccare leggermente il coperchio della

2. Spingere il soperchio della lampada verso il

centro dell'apparecchio.

3. Sostituire la lampada difettosa con una

nuova dello stesso tipo e di uguale wattaggio (vedi targhetta porta-dati).

4. Inserire di nuovo il coperchio della lampada.

5. Ripristinare l'alimentazione elettrica inserendo

la spina di alimentazione oppure il dispositivo di sicurezza. NOTA: se l'illuminazione non funziona, controllare se le lampade sono inserite correttamente.

Le lampadine difettose devono essere sostituite immediatamente, per evitare il sovraccarico sulle altre lampade. Prima di sostituire le lampade osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"! La descrizione della sostituzione lampade è valida per molti modelli dell'apparecchio. NOTA: osservare le norme di garanzia nell'accluso opuscolo del servizio assistenza. Sostituzione delle lampade alogene Le lampade alogene si surriscaldano durante il funzionamento. Un pericolo di ustioni sussiste anche qualche tempo dopo averle spente! Prima della sostituzione, le lampade alogene devono essersi completamente rareddate.

1. Rimuovere con precauzione, con un

attrezzo idoneo, l'anello della lampada.

2. Sostituire la lampada difettosa con una

nuova dello stesso tipo e di uguale wattaggio (vedi targhetta porta-dati). NOTA: non toccare con le dita il vetro le lampade alogene durante l'inserimento. Inserire perciò la lampada aerrandola con un panno pulito.

3. Inserire di nuovo il coperchio della lampada.

4. Ripristinare l'alimentazione elettrica

inserendo la spina di alimentazione oppure il dispositivo di sicurezza.

Prima del montaggio, osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"! Funzionamento ad espulsione d'aria L'aria di espulsione viene inviata verso l'alto all'esterno attraverso un pozzo di ventilazione, oppure direttamente all'aperto attraverso un muro esterno. NOTA: l'aria espulsa non deve essere immessa né in un camino per fumi o gas di scarico funzionante, né in un pozzo destinato allo scarico d'aria di locali d'installazione di focolari. Se l'aria di scarico deve essere immessa in un camino per fumi o gas di scarico non attivo, è necessario chiedere l'autorizzazione della competente autorità di sorveglianza. Nell'espulsione di aria di scarico, osservare le norme uciali e di legge (ad es. regolamenti edilizi territoriali). Se l'aria di scarico viene espulsa attraverso il muro esterno, utilizzare una cassetta murale telescopica. La cappa aspirante raggiunge la sua ecienza ottimale mediante: – un tubo di scarico breve, rettilineo e – un diametro del tubo possibilmente grande. Se non fosse possibile evitare curve, utilizzare curve con raggio possibilmente grande. NOTA: l'impiego di tubi di scarico aria lunghi, ruvidi, di molte curve o diametri di tubo inferiori a 150 mm, comporta una riduzione della potenza ottimale e un aumento del rumore.

Per installare il tubo di scarico aria utilizzare solo tubi rigidi o essibili in materiale ininammabile. Il costruttore delle cappe aspiranti declina ogni responsabilità per reclami attribuibili a progettazione ed esecuzione della tubazione di scarico. Collegamento dei tubi

Il diametro dei tubi di scarico non dovrebbe essere inferiore a 150 mm. Tubi tondi: Consigliamo un diametro interno di 150 mm, e comunque almeno di 120 mm. I canali piatti devono avere una sezione trasversale interna equivalente ai tubi tondi. Essi non devono presentare deviazioni ad angolo stretto. Ø 150 mm ca. 177 cm

In caso di diversi diametri del tubo: utilizzare nastri di tenuta. Collegamento del tubo dell'aria di scarico Ø 150 mm (grandezza consigliata) Fissare il tubo dell'aria di scarico direttamente sul raccordo dell'aria ed ermetizzarlo adeguatamente. Se si utilizza un tubo di alluminio, distendere prima la zona di giunzione. Collegamento del tubo dell'aria di scarico Ø 120 mm Fissare il riduttore direttamente sul raccordo dell'aria. Fissare il tubo di scarico aria al riduttore. Ermetizzare adeguata- mente i due punti di collegamento. Istruzioni per il montaggio74 In caso di necessità del collegamento sso

Sul lato impianto deve essere previsto un dispositivo di separazione. Come dispositivo di separazione sono validi interruttori con un'apertura fra i contatti superiore a 3 mm e disinserzione su tutti i poli. Fanno parte di questi gli interruttori automatici, i fusibili ed i contattori. Dati elettrici I dati di allacciamento necessari sono riportati sulla targhetta porta-dati visibile, dopo la rimozione del ltro per grassi, nell'interno della cappa aspirante. Lunghezza del cavo di allacciamento: ca. 1,30 m. Questa cappa aspirante è conforme alle norme di soppressione radiodisturbi CE. ALLACCIAMENTO ELETTRICO

Prima dell'allacciamento elettrico, osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"! La cappa aspirante deve essere allacciata solo da un elettricista qualicato, che conosca le norme della competente azienda di fornitura dell'energia elettrica.

Se il cavo di collegamento della cappa aspirante è danneggiato, per evitare pericoli, deve essere sostituito dal costruttore, dal suo servizio assistenza clienti o da una persona in possesso di simile qualicazione. Collegare la cappa aspirante solo ad una presa con contatto di terra installata a norma. Installare la presa con contatto di terra possibilmente dietro il rivestimento del camino. – La presa con contatto di terra deve essere collegata tramite un proprio circuito. – Se la presa con contatto di terra dopo il montaggio della cappa aspirante non fosse più accessibile, deve essere disponibile un dispositivo di separazione come nell'allacciamento sso. Istruzioni per il montaggio75 Montaggio La cappa aspirante è prevista per il montaggio a muro.

Nell'installazione prestare anche attenzione ad eventuali accessori speciali da montare. Attenzione alla distanza minima fra piano di cottura e cappa aspirante (vedi "Avvertenze di sicurezza")! Attenzione a non danneggiare le delicate superci! Preparazione del muro PERICOLO DI LESIONI,

PERICOLO DI DANNI MATERIALI

Prima di trapanare fori, controllare se nel luogo di montaggio previsto passano sotto traccia condutture elettriche o di altri impianti.

Il muro deve essere piano e verticale. Le viti ed i tasselli in dotazione sono idonei per muri massicci. Per altre strutture murarie (ad es. cartongesso, calcestruzzo poroso, mattoni di calcestruzzo poroso ) usare mezzi di fissaggio adeguati. Prestare attenzione alla sufficiente portata del muro. Prestare attenzione che la profondità dei fori corrisponda alla lunghezza delle viti. Provvedere alla solida tenuta dei tasselli. Peso max. in kg: 40 Con riserva di modiche costruttive nel quadro dell'evoluzione tecnica. Preparazione del montaggio

1. Tracciare sul muro una linea mediata dal

sotto al bordo inferiore della cappa aspirante.

2. Con l'aiuto dell'acclusa dima, tracciare le

posizioni per le viti e, per un aggancio più facile, il contorno della zona di sospensione. Il bordo inferiore della dima corrisponde al bordo inferiore della cappa aspirante.

3. Trapanare 2 fori per la sospensione della

cappa aspirante e 2 fori per la squadra di arresto del rivestimento del camino, tutti con ø 8 mm, ed inserire i tasselli a paro con il muro.

4. Avvitare la squadra di arresto per il

rivestimento del camino.

5. Avvitare le sospensioni per la cappa

aspirante: a mano max. 3 Nm. Attenzione alla corretta posizione delle rondelle e delle sospensioni!!

Montaggio Sospensione e livellamento 1. Staccare il lm protettivo della cappaaspirante prima dietro e, dopo il montaggio,completamente.2. Appendere la cappa aspirante in modo che dietro s'innesti saldamente nelle sospensioni. 3. Portare la cappa aspirante in posizioneorizzontale ruotando le sospensioni.Se necessario la cappa aspirante può esserespostata verso destra o sinistra

Viti di sicurezza e cappucci di sicurezza 1. Tracciare i fori per le viti di sicurezza.Rimuovere la cappa aspirante, trapanare ifori per le viti di sicurezza ed inserire i tassellia paro con il muro.2. Appendere la cappa aspirante ed avvitaresaldamente le viti di sicurezza.3. Applicare sulle sospensioni i cappucci disicurezza con la freccia rivolta in alto,spingendoli nché non si sente lo scatto diarresto

Controllare assolutamente che tutte le viti disicurezza ed i cappucci di sicurezza sianomontati saldamente.4. Collegare i tubi (vedi "Collegamento deitubi").5. Eseguire l'allacciamento elettrico (vedi"Allacciamento elettrico"). Smontaggio dei cappucci di sicurezza Per lo smontaggio rimuovere i cappucci disicurezza delle sospensioni con un attrezzoidoneo, ad es. con un cacciavite a lama piatta.

4. Mettere i rivestimenti del camino sulla

cappa aspirante, spingere in alto il rivestimento interno ed agganciarlo a sinistra e a destra alla squadra di arresto.

5. Avvitare il rivestimento del camino interno

con 2 viti lateralmente alla squadra d'arresto. Montaggio dei rivestimenti del camino

Il lato interno dei rivestimenti del camino possono presentare spigoli vivi. Per il montaggio consigliamo di indossare guanti protettivi.

1. Separare i rivestimenti del camino. A tal ne

staccare il nastro adesivo.

2. Staccare il lm protettivo sui due

rivestimenti del camino.

3. Inserire un rivestimenti del camino nell'altro.
