GEBRUIKSAANWIJZING LC256WA60 SIEMENS

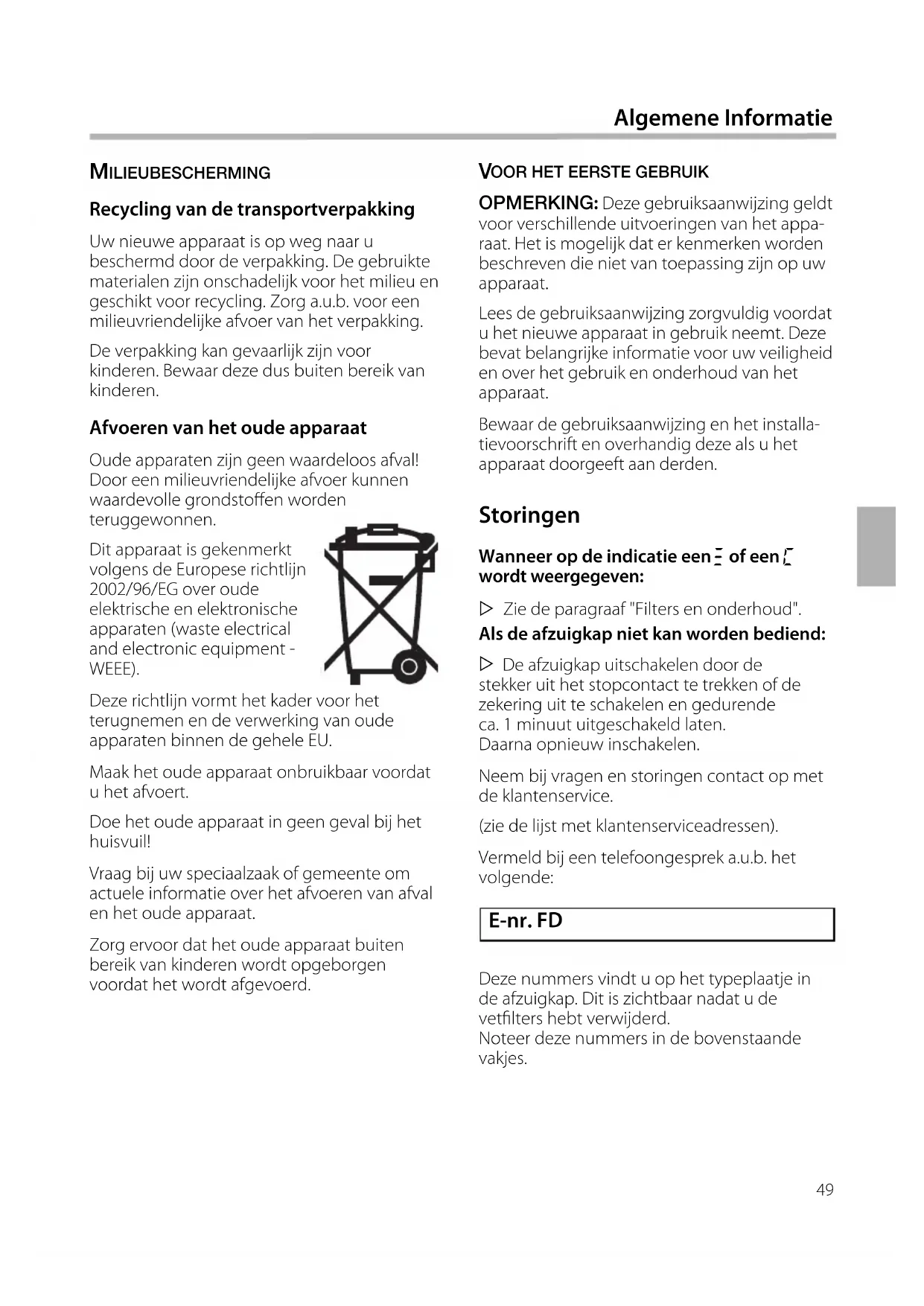

OPMERKING: Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het appa- raat. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat in gebruik neemt. Deze bevat belangrijke informatie voor uw veiligheid en over het gebruik en onderhoud van het apparaat. Bewaar de gebruiksaanwijzing en het installa- tievoorschrift en overhandig deze als u het apparaat doorgeeft aan derden. MILIEUBESCHERMING Recycling van de transportverpakking Uw nieuwe apparaat is op weg naar u beschermd door de verpakking. De gebruikte materialen zijn onschadelijk voor het milieu en geschikt voor recycling. Zorg a.u.b. voor een milieuvriendelijke afvoer van het verpakking. De verpakking kan gevaarlijk zijn voor kinderen. Bewaar deze dus buiten bereik van kinderen. Afvoeren van het oude apparaat Oude apparaten zijn geen waardeloos afval! Door een milieuvriendelijke afvoer kunnen waardevolle grondstoen worden teruggewonnen. Dit apparaat is gekenmerkt volgens de Europese richtlijn 2002/96/EG over oude elektrische en elektronische apparaten (waste electrical and electronic equipment - WEEE). Deze richtlijn vormt het kader voor het terugnemen en de verwerking van oude apparaten binnen de gehele EU. Maak het oude apparaat onbruikbaar voordat u het afvoert. Doe het oude apparaat in geen geval bij het huisvuil! Vraag bij uw speciaalzaak of gemeente om actuele informatie over het afvoeren van afval en het oude apparaat. Zorg ervoor dat het oude apparaat buiten bereik van kinderen wordt opgeborgen voordat het wordt afgevoerd. Storingen Wanneer op de indicatie een

wordt weergegeven: Zie de paragraaf "Filters en onderhoud". Als de afzuigkap niet kan worden bediend:

De afzuigkap uitschakelen door de stekker uit het stopcontact te trekken of de zekering uit te schakelen en gedurende ca. 1 minuut uitgeschakeld laten. Daarna opnieuw inschakelen. Neem bij vragen en storingen contact op met de klantenservice. (zie de lijst met klantenserviceadressen). Vermeld bij een telefoongesprek a.u.b. het volgende: Deze nummers vindt u op het typeplaatje in de afzuigkap. Dit is zichtbaar nadat u de vetlters hebt verwijderd. Noteer deze nummers in de bovenstaande vakjes. Algemene Informatie50 Gebruik volgens de voorschriften

Deze afzuigkap voldoet aan de voorgeschreven veiligheidsbepalingen. Onjuist gebruik kan persoonlijk letsel of schade veroorzaken. De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik. De fabrikant is niet aansprakelijk voor schade die het gevolg is van onjuist gebruik of onjuiste bediening. De fabrikant is niet verantwoordelijk voor schade die het gevolg is van niet-naleving van de veiligheidsvoorschriften. VERWONDINGSGEVAAR Laat kinderen niet met de afzuigkap spelen! Het apparaat niet zonder toezicht laten bedienen door volwassenen en kinderen – wanneer ze daartoe lichamelijk of geestelijk niet in staat zijn, – of wanneer zij onvoldoende kennis en ervaring hebben om het apparaat goed en veilig te bedienen. Technische veiligheid De afzuigkap heeft de fabriek in onberispelijke toestand verlaten. Controleer het apparaat desondanks op schade voordat u het installeert. Als het beschadigd is, mag het niet in gebruik worden genomen! Als het aansluitsnoer van de afzuigkap beschadigd raakt, moet het worden vervangen door de fabrikant, diens klantenservice of een andere gekwaliceerde persoon, om gevaren te voorkomen. Montage (inclusief elektrische aansluiting), onderhoud en reparatie van de afzuigkap mogen alleen worden uitgevoerd door een vakman. In elk geval moet de afzuigkap stroomloos worden gemaakt door de stekker uit het stopcontact te trekken of door de zekering uit te schakelen! Veiligheidsvoorschriften Door ondeskundige montage, onderhoud of reparatie kunnen er aanzienlijke gevaren ontstaan voor de gebruiker, waarvoor de fabrikant niet aansprakelijk is. Veranderingen aan de elektrische of de mechanische constructie zijn gevaarlijk en mogen niet worden uitgevoerd! Ze kunnen ook functiestoringen van de afzuigkap veroorzaken. Gelijktijdig gebruik van de afzuigkap en een binnenluchtafhankelijke stookplaats

Binnenluchtafhankelijke stookplaatsen zijn bijvoorbeeld gas-, olie-, hout- of kolengestookte verwarmingsapparaten, geisers, boilers, kookplaten of ovens die verbrandingslucht uit de opstellingsruimte betrekken en waarvan het verbrandingsgas door een schoorsteen naar buiten wordt afgevoerd. VERGIFTIGINGSGEVAAR Wanneer de afzuigkap tegelijk wordt gebruikt met een binnenluchtafhankelijke stookplaats bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.51 Het apparaat kan zonder gevaar worden gebruikt wanneer de onderdruk in de opstellingsruimte van de stookplaats niet hoger is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht kan toestromen door niet-afsluitbare openingen, bijv. in deuren, ramen en luchttoevoer- of luchtafvoermuur- kasten; of door middel van andere technische maatregelen. Men dient dus altijd voor een afdoende luchttoevoer te zorgen. Gebruik van alleen een toevoerlucht- /afvoerluchtmuurkast is onvoldoende om binnen de grenswaarde te blijven. OPMERKING: Bij de beoordeling moet rekening worden gehouden met de totale ventilatietoestand van de woning. Vraag voor de beoordeling het advies van een vakbekwame schoorsteenveger. Als de afzuigkap uitsluitend wordt ingezet met circulatielucht, kan hij onbeperkt worden gebruikt. Speciale opmerkingen over gaskooktoestellen

Bij montage boven gaskooktoestellen moeten de geldende wettelijke nationale voorschriften (in Duitsland bijv. de "Technische Regeln Gasinstallation TRGI") worden nageleefd. De geldende inbouwvoorschriften en - aanwijzingen van de gasapparaatfabrikant moeten worden nageleefd. Bij de montage dient men eraan te denken dat slechts één kant van de afzuigkap vlak naast een hoge kast of een muur mag liggen. Anders kan er een gevaarlijke opeenhoping van warmte ontstaan. De afstand tot de muur of de hoge kast moet minstens 50 mm bedragen.

RISICO VAN BRANDWONDEN

Gebruik niet meer dan twee gaskookzones tegelijk op de hoogste stand gedurende meer dan 15 minuten. Door de inwerking van de hitte bestaat er risico van brandwonden bij het aanraken van de behuizing! Denk eraan dat een grote brander met meer dan 5 kW (wok) overeenkomt met het vermogen van twee gasbranders. Door de sterke inwerking van de hitte kan de afzuigkap beschadigd raken.

Vlammen van gaskookapparatuur moeten altijd met een pan zijn afgedekt. Regel de vlam zodanig dat hij niet buiten de panbodem uitkomt. Veiligheidsvoorschriften52 Juist gebruik

Reinig de afzuigkap zorgvuldig voordat u deze voor het eerst gebruikt. Voor elke reiniging en onderhoud moet de afzuigkap stroomloos worden gemaakt door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. Lampen (vooral halogeenlampen) worden tijdens het gebruik zeer heet. Ook na uitschakeling bestaat er nog enige tijd een risico van brandwonden! Voordat een lamp wordt vervangen, moet de afzuigkap stroomloos worden gemaakt en moeten de lampen afgekoeld zijn! Gebruik de afzuigkap alleen met aangebrachte lampen. Schakel de afzuigkap altijd in wanneer er een kookzone wordt gebruikt. Als de afzuigkap niet is ingeschakeld, kan er condenswater ontstaan. Dit kan roestschade aan het apparaat veroorzaken. Zet geen voorwerpen op de afzuigkap. BRANDGEVAAR Niet amberen onder de afzuigkap of met onafgedekte vlam werken. De ingeschakelde afzuigkap zuigt de vlammen in het lter. Door afzettingen op het vetlter bestaat er brandgevaar!

Houd toezicht op pannen en frituurapparaten wanneer u levensmiddelen bereidt met olie en vet, bijvoorbeeld patates frites. Oververhitte olie en vet vat makkelijk vlam! Door de vetlters regelmatig te reinigen en het actieve-koollter op tijd te vervangen, voorkomt u brandgevaar. Gebruik de afzuigkap nooit zonder vetlters. Juiste montage

Controleer aan de hand van de handleiding van het kooktoestel of er een afzuigkap boven mag worden gebruikt. Voor zover de fabrikant van het kooktoestel geen grotere veiligheidsafstanden aangeeft, geldt er een minimumafstand – van 550 mm tussen elektrische kookplaten en de onderkant van de afzuigkap, zie afb.1. – van 650 mm tussen gaskookplaten (bovenkant pandragers) en de onderkant van de afzuigkap, zie afb.1. Bij gebruik van verschillende kooktoestellen geldt de grootste vermelde afstand. De breedte van de afzuigkap moet overeenkomen met de breedte van het kooktoestel. Boven een stookplaats voor vaste brandstoen waarvan een brandgevaar kan uitgaan (bijv. vonken), mag de afzuigkap alleen worden gemonteerd wanneer de stookplaats een gesloten, niet-verwijderbare afscherming heeft en de nationale voorschriften worden nageleefd. Deze beperking geldt niet voor gasfornuizen en gaskookplaten. Om beschadiging van het kooktoestel te vermijden, moet deze worden afgedekt tijdens de montage. Veiligheidsvoorschriften53 Gebruikswijze Om bij gebruik met circulatielucht de reukstof- fen te binden, moet een actieve-koollter wor- den ingebouwd (zie "Demontage en montage van de vetlters"). Zowel de complete montageset als reservel- ters zijn verkrijgbaar bij de speciaalzaak, de klantenservice en de Online-shop. Het toebe- horennummer vindt u achterin de gebruik- saanwijzing. Afmetingen circulatielucht Omschakelen van de elektronische besturing op circulatielucht De afzuigkap moet aangesloten en uitgeschakeld zijn.

Toetsen 0 en + tegelijk indrukken tot de indicatie ã gaat branden. Door nogmaals op de toetsen 0 en + te drukken, wordt de elektronische besturing weer op afvoerlucht geschakeld (indicatie #). De afzuigkap kan worden gebruikt met afvoerlucht en met circulatielucht. De standaardinstelling is afvoerlucht. Gebruik met afvoerlucht De aangezogen lucht wordt door de vetlters gereinigd en via een buizensysteem naar de buitenlucht afgevoerd. Afmetingen afvoerlucht Gebruik met circulatielucht De aangezogen lucht wordt door de vetlters en een actieve-koollter gereinigd en weer teruggeleid naar de keuken. min.

min. 580 max 1.03054 Bediening Licht Ventilator uit Ventilator lager Aanduiding ventilatorstand Uitlopen van de ventilator Ventilator aan en hoger Intensieve stand N.B.: Wij raden u aan de ventilator in te schakelen zodra u begint met koken en hem pas enkele minuten na het koken weer uit te schakelen. Zo wordt de keukendamp het eectiefst verwijderd. Ventilator inschakelen en ventilatorstanden instellen Druk op toets +. Bij zware keukendamp drukt u nogmaals op toets +. De ventilator schakelt telkens één stand hoger. Om een lagere stand in te stellen drukt u op toets –. Ventilator uitschakelen Druk op toets 0. De indicatie 0 gaat na korte tijd uit. Intensief-stand Op de intensief-stand

werkt de ventilator op zijn hoogste vermogen. Deze stand kan worden gebruikt wanneer er kortstondig een sterke damp- en geurvorming plaatsvindt. Druk op toets + tot de indicatie

verschijnt. Als de intensief-stand niet handmatig wordt uitgeschakeld, schakelt de ventilator na 10 minuten automatisch op stand 2. Uitlopen van de ventilator

De ventilator loopt 10 minuten in stand 1, daarbij knippert er een punt als indicatie. Daarna wordt de ventilator automatisch uitgeschakeld. Verlichting De verlichting kan onafhankelijk van de ventilator in- en uitgeschakeld worden. Om de lichtsterkte in te stellen, houdt u toets 0 ingedrukt tot de gewenste lichtsterkte is bereikt. Verzadigingsindicaties Wanneer het vetfilter of het actieve- koolfilter is verzadigd, klinkt er na uitschakeling van de ventilator gedurende 6 seconden een signaal. De indicatie # of C brandt. Gebruik met afvoerlucht: # Gebruik met circulatielucht: C De vetfilters dienen nu gereinigd te worden of het actieve-koolfilter dient vervangen te worden. Druk op toets 0 om de indicatie uit te schakelen. Signaal uit- en inschakelen Bij het indrukken van een toets klinkt er ter bevestiging een signaal. Om het signaal uit te schakelen, drukt u gelijktijdig ca. 3 seconden op de toetsen 0 en +. Ter bevestiging klinkt er een signaal.

Om het signaal in te schakelen, herhaalt u deze handeling.55 Reiniging en onderhoud

Geschikte reinigings- en onderhouds- middelen voor uw apparaat zijn verkrijgbaar via de Hotline of de Online-shop (zie de omslag). Oppervlakken van het apparaat OPMERKING: Lees de garantievoorwaarden in het bijgevoegde serviceboekje. De oppervlakken en de bedienings- elementen van het apparaat zijn krasgevoelig. Neem daarom de volgende reinigings- aanwijzingen in acht: – Reinig de afzuigkap niet met droge doeken, schuursponsjes, schuurmiddelen, zand-, zuur- en chloorhoudende reinigings- middelen of andere agressieve reinigingsmiddelen. – Reinig de oppervlakken en de bedienings- elementen van het apparaat met een zachte vochtige doek en afwasmiddel of een zacht glasreinigingsmiddel. – Vastgekoekt vuil niet afkrabben, maar inweken met een vochtige doek. – Voorzichtig reinigen in de buurt van de bedieningselementen, om te voorkomen dat er vocht in de elektronica komt. OPMERKING: Roestvrijstalen oppervlakken altijd in de slijprichting reinigen! Geen staalreiniger gebruiken op de bedieningstoetsen! Metalen vetlter

De aangebrachte metalen vetlters nemen de vette bestanddelen van de keukendamp op. De ltermatten bestaan uit onbrandbaar metaal. BRANDGEVAAR Bij toenemende verzadiging met vethoudende resten wordt de ontvlambaarheid groter. Bovendien kan dit een nadelige invloed hebben op de werking van de afzuigkap. Door de metalen vetlters op tijd te reinigen, voorkomt u brandgevaar. Bij reiniging van de metalen vetlters de toegankelijke delen van de behuizing ontdoen van neergeslagen vetresten. Reinigen van de metalen vetlters ... Bij normaal gebruik (dagelijks 1 à 2 uur) moeten de metalen vetlters 1x per maand worden gereinigd. ... in de afwasautomaat De metalen vetlters kunnen in de afwasautomaat worden gereinigd. Hierbij kunnen lichte verkleuringen optreden, die echter geen invloed op de werking van de vetlters hebben. De lters moeten los in de afwasautomaat liggen. Ze mogen niet worden vastgeklemd. OPMERKING: Sterk verzadigde metalen vetlters niet samen met serviesgoed reinigen. ... met de hand Bij reiniging met de hand de vetlters inweken in een heet afwassopje, afborstelen, goed afspoelen en laten afdruipen. Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.

Bij bijzonder hardnekkig vuil adviseren wij u een speciale vetoplosspray te gebruiken. Deze kunt u bestellen via de Online-shop.56 Demontage en montage van de vetfilters Actieve-koollters binden de reukstoen bij gebruik met circulatielucht. Actieve-koollters monteren en demonteren

2. Breng het actieve-koollter aan.

3. Schuif de lip in de bevestiging.

4. Breng de vetlters weer aan (zie 'Metalen

vetlters demonteren en monteren'). Actieve-koollter vervangen Bij normaal gebruik (dagelijks 1 à 2 uur) moeten de actieve-koollters ongeveer 2x per jaar worden vervangen. Actieve-koollters zijn verkrijgbaar bij de speciaalzaak, de klantenservice en in de Online-shop (zie 'Extra toebehoren'). Gebruik alleen originele lters. Actieve-koollters bevatten geen schadelijke stoen. Ze kunnen worden meegegeven met het huisvuil.

Lees beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften" voordat u de vetlters demonteert of monteert. Metalen vetlters demonteren en monteren

1. Open de vergrendeling en klap de vetlters

omlaag. Houd daarbij uw andere hand onder de vetlters. (bij apparaten met randafzuiging)

Lampen vervangen Gloeilampen vervangen

1. Til de lampafscherming iets op.

2. Duw de lampafscherming naar het midden

3. Vervang de defecte lamp door een nieuwe

lamp van hetzelfde type en met hetzelfde vermogen (zie typeplaatje).

4. Breng de lampafscherming weer aan.

5. Schakel de stroom in door de stekker in het

stopcontact te steken of de zekering in te schakelen. OPMERKING: Controleer of de lampen goed zijn aangebracht als de verlichting niet werkt. Defecte lampen moeten direct worden vervangen om overbelasting van de andere lampen te voorkomen. Lees beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften" voordat u de lampen vervangt. De beschrijving van de lampvervanging geldt voor verschillende uitvoeringen van het apparaat. OPMERKING: Lees de garantievoorwaarden in het bijgevoegde serviceboekje. Halogeenlampen vervangen Halogeenlampen worden tijdens het gebruik zeer heet. Ook na uitschakeling bestaat er nog enige tijd een risico van brandwonden! Wacht tot de halogeenlamp is afgekoeld voordat u hem vervangt.

1. Verwijder de lampenring voorzichtig met

geschikt gereedschap.

2. Vervang de defecte lamp door een nieuwe

lamp van hetzelfde type en met hetzelfde vermogen (zie typeplaatje). OPMERKING: Het glas van de halogeenlamp mag bij het aanbrengen niet worden aangeraakt. Gebruik daarom een schone doek bij het aanbrengen van de lamp.

3. Breng de lampafscherming weer aan.

4. Schakel de stroom in door de stekker in het

stopcontact te steken of de zekering in te schakelen.

Lees voor de montage beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften"! Gebruik met afvoerlucht De afvoerlucht wordt via een luchtkoker naar boven geleid, of rechtstreeks door de muur naar buiten. OPMERKING: De afvoerlucht mag niet wor- den afgevoerd via een in gebruik zijnde rook- of afvoergasschoorsteen, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen. Bij afvoer van afvoerlucht via een niet in gebruik zijnde rook- of afvoergasschoorsteen, dient u een vakbekwame schoorsteenveger te raadplegen. Bij de afvoer van afvoerlucht moeten de wettelijke voorschriften worden nageleefd (bijv. bouwverordeningen). Indien de afvoerlucht door de buitenmuur moet worden geleid, raden wij u aan een telescoop-muurkast te gebruiken. De afzuigkap werkt optimaal indien: – de afvoerluchtbuis zo kort en zo recht mogelijk is en – een zo groot mogelijke diameter heeft. Als buisbochten onvermijdelijk zijn, dienen deze een zo groot mogelijke straal te hebben. OPMERKING: Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of buisdiameters kleiner dan 150 mm vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden. Voor de aanleg van de luchtafvoerbuizen mogen uitsluitend buizen of slangen van onbrandbaar materiaal worden gebruikt.

De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding. Buisverbinding

De diameter van de luchtafvoerbuizen mag niet kleiner zijn dan 150 mm. Ronde buizen: Wij adviseren een inwendige diameter van 150 mm; de diameter dient echter minstens 120 mm te zijn. Platte luchtafvoerkanalen moeten dezelfde inwendige diameter hebben als ronde buizen. Ze mogen geen scherpe bochten hebben.. Ø 150 mm ca. 177 cm

Bij afwijkende buisdiameters: Afdichtstrips gebruiken. Aansluiting luchtafvoerbuis Ø 150 mm (aanbevolen diameter) Luchtafvoerbuis rechtstreeks op het luchtafvoeraansluitstuk bevestigen en goed afdichten. Bij gebruik van een aluminiumbuis moet het aansluitgedeelte eerst worden gladgemaakt. Aansluiting luchtafvoerbuis Ø 120 mm Verloopstuk rechtstreeks op het luchtafvoer- aansluitstuk bevestigen. Luchtafvoerbuis bevestigen aan het verloopstuk.

Beide verbindingspunten goed afdichten. Montageaanwijzingen59 Indien een vaste aansluiting noodzakelijk is

De installatie moet zijn voorzien van een stroomonderbreker. Als stroomonderbrekers gelden schakelaars met een contactopening van tenminste 3 mm en uitschakeling van alle polen. Hiertoe behoren veiligheidsschakelaars, zekeringen en veiligheidszekeringen. Elektrische gegevens De elektrische gegevens vindt u op het typeplaatje in het apparaat. Dit is zichtbaar nadat u de vetlters hebt verwijderd. Lengte van de aansluitleiding: ca. 1,30 m. Deze afzuigkap voldoet aan de EG-ontstorings- bepalingen. ELEKTRISCHE AANSLUITING

Lees voor de elektrische aansluiting beslist de aanwijzingen en waarschuwingen in het hoofdstuk "Veiligheidsvoorschriften"! De afzuigkap mag alleen worden aangesloten door een gekwaliceerde elektromonteur die op de hoogte is van de voorschriften van het verantwoordelijke nutsbedrijf. VERWONDINGSGEVAAR Als het aansluitsnoer van de afzuigkap beschadigd raakt, moet het worden vervangen door de fabrikant, diens klantenservice of een andere gekwaliceerde persoon, om gevaren te voorkomen. De afzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stopcontact. Het geaarde stopcontact zo mogelijk vlak achter het schoorsteenafschermstuk aanbrengen. – Het geaarde stopcontact moet worden aangesloten op een eigen stroomkring. – Als het stopcontact na montage van de afzuigkap niet bereikbaar is, moet er een stroomonderbreker worden aangebracht zoals bij een vaste aansluiting. Montageaanwijzingen60 Montage De afzuigkap is bedoeld voor montage op de muur.

Houd bij de montage rekening met eventueel te monteren speciaal toebehoren. Neem de minimumafstand tussen de kookplaat en de afzuigkap in acht (zie ”Veiligheidsvoorschriften”)! Voorkom beschadiging van de gevoelige oppervlakken! Voorbereiden van de muur VERWONDINGSGEVAAR,

GEVAAR VAN MATERIËLE SCHADE

Voordat u gaat boren, dient u te controleren of er op de montageplaats elektrische of andere installatieleidingen zijn aangelegd in de muur.

De muur moet vlak en loodrecht zijn. De bijgevoegde schroeven en pluggen zijn geschikt voor massieve muren. Gebruik voor andere muurconstructies (bijv. gipsplaat, poreus beton, poroton-stenen) bevestigingsmiddelen die daarvoor geschikt zijn. Controleer of de muur voldoende draagvermogen heeft. Zorg ervoor dat de diepte van de boorgaten overeenkomt met de lengte van de schroeven.

De pluggen moeten stevig vastzitten. Max. gewicht in kg: 40 Constructiewijzigingen in het kader van technische ontwikkelingen voorbehouden. Montagevoorbereiding

1. Van het plafond tot de onderkant van de

afzuigkap een middellijn op de muur tekenen.

2. Met behulp van de bijgevoegde sjabloon

de posities voor de schroeven en de contour van het bevestigingsgebied aftekenen, ter vereenvoudiging van het ophangen. De onderste rand van de sjabloon komt overeen met de onderkant van de afzuigkap.

3. 2 gaten (Ø 8 mm) voor het ophangen van

de afzuigkap en 2 gaten (Ø 8 mm) voor de bevestigingshoek van de schoorsteenafscherming boren en de pluggen geheel in de gaten duwen.

4. De bevestigingshoek voor de

schoorsteenafscherming vastschroeven.

5. De ophangingen voor de afzuigkap

vastschroeven: handvast, max. 3 Nm. Let op de juiste positie van de onderlegringen en de ophangingen!

Montage Ophangen en uitlijnen 1. Voor het monteren de beschermende folievan de achterkant verwijderen, daarna derest van de folie verwijderen.2. De afzuigkap zodanig ophangen dat dezestevig in de ophangingen valt 3. De afzuigkap horizontaal uitlijnen door deophangingen te draaien.Desgewenst kan de afzuigkap naar links ofrechts worden verschoven

Bevestigingsschroeven en doppen 1. De gaten voor de bevestigingsschroevenaftekenen. De afzuigkap losmaken, degaten voor de bevestigingsschroeven borenen de pluggen geheel in de gaten duwen.2. De afzuigkap ophangen en debevestigingsschroeven vastdraaien.3. De doppen met de pijl naar boven op deophangingen drukken tot ze hoorbaarvastklikken

VERWONDINGSGEVAAR Controleer of alle bevestigingsschroeven endoppen goed zijn gemonteerd.4. Buisverbinding aanleggen (zie”Buisverbinding”).5. Elektrische aansluiting tot stand brengen(zie ”Elektrische aansluiting”). Demontage van de doppen

Voor demontage de doppen van deophangingen verwijderen met geschiktgereedschap, bijv. een platte schroevendraaier.

4. Schoorsteenafschermstukken op de

afzuigkap plaatsen. Het binnenste schoorsteenafschermstuk omhoog schuiven en links en rechts aan de bevestigingshoek hangen.

5. Het binnenste schoorsteenafschermstuk

aan de zijkant met 2 schroeven bevestigen op de bevestigingshoek. Montage van de schoorsteenafschermstukken VERWONDINGSGEVAAR De binnenzijden van de schoorsteenafschermstukken kunnen scherpe randen hebben. Wij raden u aan bij de montage werkhandschoenen te dragen.

1. De schoorsteenafschermstukken losmaken.

Daartoe het plakband verwijderen.

2. De beschermfolie van beide

schoorsteenafschermstukken trekken.

3. De schoorsteenafschermstukken in elkaar
