OR DEM ERSTEN BENUTZENHINWEIS: Diese Gebrauchsanleitung gilt fürmehrere Geräteausführungen. Es ist möglich,dass einzelne Ausstattungsmerkmale beschrie-ben sind, die nicht auf Ihr Gerät zutreen.Bevor Sie das neue Gerät in Betrieb nehmen,lesen Sie bitte die Gebrauchsanleitung undbesonders die Sicherheitshinweise sorgfältigdurch und beachten Sie diese. Sie enthaltenwichtige Informationen für Ihre Sicherheitsowie zum Gebrauch und zur Pege desGerätes. Bewahren Sie die Gebrauchs- undMontageanleitung gut auf und geben Sie sieeinem eventuellen Nachbesitzer weiter.

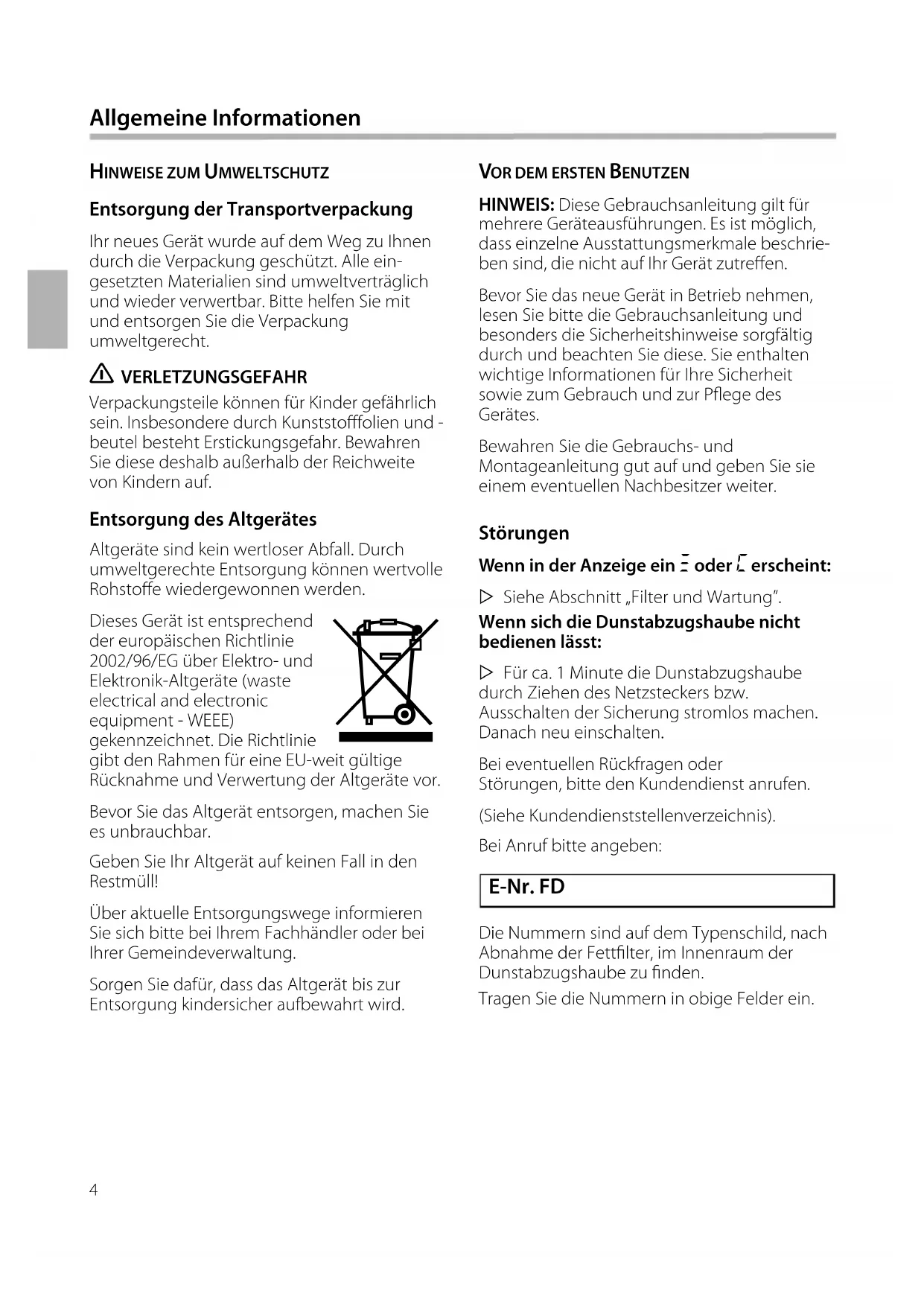

HINWEISE ZUM UMWELTSCHUTZ

Entsorgung der Transportverpackung Ihr neues Gerät wurde auf dem Weg zu Ihnendurch die Verpackung geschützt. Alle ein-gesetzten Materialien sind umweltverträglichund wieder verwertbar. Bitte helfen Sie mitund entsorgen Sie die Verpackungumweltgerecht. VERLETZUNGSGEFAHR Verpackungsteile können für Kinder gefährlichsein. Insbesondere durch Kunststofolien und -beutel besteht Erstickungsgefahr. BewahrenSie diese deshalb außerhalb der Reichweitevon Kindern auf. Entsorgung des Altgerätes Altgeräte sind kein wertloser Abfall. Durchumweltgerechte Entsorgung können wertvolleRohstoe wiedergewonnen werden.Dieses Gerät ist entsprechendder europäischen Richtlinie2002/96/EG über Elektro- undElektronik-Altgeräte (wasteelectrical and electronicequipment - WEEE)gekennzeichnet. Die Richtliniegibt den Rahmen für eine EU-weit gültigeRücknahme und Verwertung der Altgeräte vor.Bevor Sie das Altgerät entsorgen, machen Siees unbrauchbar.Geben Sie Ihr Altgerät auf keinen Fall in denRestmüll!Über aktuelle Entsorgungswege informierenSie sich bitte bei Ihrem Fachhändler oder beiIhrer Gemeindeverwaltung.Sorgen Sie dafür, dass das Altgerät bis zurEntsorgung kindersicher aufbewahrt wird. Störungen Wenn in der Anzeige ein # oder ã erscheint: Siehe Abschnitt „Filter und Wartung”.Wenn sich die Dunstabzugshaube nichtbedienen lässt: Für ca. 1 Minute die Dunstabzugshaubedurch Ziehen des Netzsteckers bzw.Ausschalten der Sicherung stromlos machen.Danach neu einschalten.Bei eventuellen Rückfragen oder Störungen, bitte den Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).Bei Anruf bitte angeben:Die Nummern sind auf dem Typenschild, nachAbnahme der Fettlter, im Innenraum derDunstabzugshaube zu nden.Tragen Sie die Nummern in obige Felder ein.

Allgemeine Informationen5 Bestimmungsgemäße Verwendung

Diese Dunstabzugshaube entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen oder Sachen führen. Die Dunstabzugshaube darf ausschließlich im Haushalt benutzt werden. Der Hersteller haftet nicht für Schäden, die durch unsach- gemäßen Gebrauch oder falsche Bedienung verursacht werden. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die auf Nichtbeachtung der Sicherheitshinweise zurückzuführen sind. VERLETZUNGSGEFAHR Kinder nicht mit der Dunstabzugshaube spielen lassen! Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben, – wenn sie körperlich oder geistig dazu nicht in der Lage sind, – oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen. Technische Sicherheit

Die Dunstabzugshaube hat das Werk in einwandfreiem Zustand verlassen. Kontrollieren Sie das Gerät dennoch vor der Montage auf sichtbare Schäden. Ist es beschädigt, dürfen Sie es nicht einbauen oder installieren! Wird die Anschlussleitung der Dunstabzugshaube beschädigt, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Montage (einschließlich elektrischer Anschluss), Wartung oder Reparatur der Dunstabzugshaube dürfen nur von einer Fachkraft durchgeführt werden. In jedem Fall muss die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos gemacht werden! Sicherheitshinweise Durch unsachgemäße Montage, Wartung oder Reparatur können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet. Veränderungen des elektrischen oder mechanischen Aufbaus sind gefährlich und dürfen nicht vorgenommen werden! Sie können auch zu Fehlfunktionen an der Dunstabzugshaube führen. Gleichzeitiger Betrieb der Dunstabzugs- haube mit einer raumluftabhängigen Feuerstätte

Raumluftabhängige Feuerstätten sind z.B gas-, öl-, holz-, oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter, Kochmulden oder Backöfen, die Verbrennungsluft aus dem Aufstellraum beziehen und deren Abgase durch einen Kamin ins Freie abgeführt werden. VERGIFTUNGSGEFAHR Bei gleichzeitigem Betrieb der Dunstabzugs- haube mit einer raumluftabhängigen Feuerstätte besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.6 Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4Pa (0,04mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Önungen, z.B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Es muss daher immer für ausreichend Zuluft gesorgt werden. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. HINWEIS: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Ziehen Sie zur Beurteilung den Rat des zuständigen Schornsteinfeger- meisters hinzu. Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich. Spezielle Hinweise für Gaskochgeräte

Bei der Montage über Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (zB in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten. Es müssen die jeweils gültigen Einbauvorschriften und -hinweise der Gas- Gerätehersteller beachtet werden. Bei der Montage ist zu beachten, dass sich nur eine Seite der Dunstbzugshaube direkt neben einem Hochschrank oder einer Wand benden darf. Es besteht sonst die Gefahr eines Hitzestaus. Der Abstand zur Wand oder zum Hochschrank muss mindestens 50mm betragen. VERBRENNUNGSGEFAHR Betreiben Sie nicht mehr als zwei Gaskoch- stellen gleichzeitig über einen Zeitraum von max. 15 Minuten bei höchster Wärme- belastung. Durch die Hitzeeinwirkung besteht Verbrennungsgefahr beim Berühren der Gehäuseoberächen! Beachten Sie, dass ein Großbrenner mit mehr als 5 kW (Wok) der Leistung von zwei Gasbrennern entspricht. Die Dunstabzugshaube kann durch die starke Hitzeeinwirkung beschädigt werden. Betreiben Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr. Regeln Sie die Flamme so, dass sie nicht über das Kochgeschirr hinausragt. Sicherheitshinweise7 Sachgemäßer Gebrauch Reinigen Sie die Dunstabzugshaube sorgfältig vor der ersten Inbetriebnahme. Vor jeder Reinigung und Pege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Lampen (insbesondere Halogenlampen) werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr!

Vor jedem Lampenwechsel muss die Dunstabzugshaube stromlos gemacht werden und die Lampen müssen abgekühlt sein! Betreiben Sie die Dunstabzugshaube nur mit eingesetzten Lampen. Schalten Sie die Dunstabzugshaube immer ein, wenn eine Kochstelle benutzt wird. Bei nicht eingeschalteter Dunstabzugshaube kann sich Kondenswasser bilden. Dadurch können Korrosionsschäden am Gerät auftreten. Stellen Sie keine Gegenstände auf der Dunstabzugshaube ab. BRANDGEFAHR Nicht unter der Dunstabzugshaube ambieren oder mit oener Flamme arbeiten. Die eingeschaltete Dunstabzugshaube zieht Flammen in den Filter. Durch Ablagerungen am Fettlter besteht Brandgefahr! Beaufsichtigen Sie Töpfe, Pfannen und Frittiergeräte, wenn Sie Speisen mit Ölen und Fetten, z.B. Pommes Frites, zubereiten. Überhitzte Öle oder Fette können sich leicht entzünden!

Durch regelmäßige Reinigung der Fettter und den rechtzeitigen Wechsel des Aktiv- kohlelters beugen Sie einer Brandgefahr vor.

Betreiben Sie die Dunstabzugshaube nie ohne Fettlter. Sachgemäße Montage Beachten sie die Herstellerangaben für das Kochgerät, ob der Betrieb einer Dunstabzugs- haube darüber möglich ist. Sofern vom Hersteller des Kochgerätes keine größeren Sicherheitsabstände vorgegeben sind, gilt ein Mindestabstand – zwischen Elektrokochstellen und Unter- kante der Dunstabzugshaube von 550 mm – zwischen Gaskochstellen (Oberkante Topfträger) und Unterkante der Dunstabzugshaube von 650 mm (siehe Abbildungen auf Seite 2) Werden unterschiedliche Kochgeräte betrieben, gilt der größte angegebene Abstand. Die Breite der Dunstabzugshaube muss der Breite der Kochstelle entsprechen.

Über einer Feuerstätte für feste Brennstoe, von der eine Brandgefahr (z.B. Funkenug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat und die länderspezischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas- Herde und Gas-Mulden. Um Schäden an der Kochstelle zu vermeiden, muss diese bei der Montage der Dunstabzugshaube abgedeckt werden. Sicherheitshinweise8 Betriebsarten Um die Geruchsstoe im Umluftbetrieb zu binden, muss ein Aktivkohlelter eingebaut werden (siehe “Aus- und Einbau der Fettter”). Das komplette Montage-Set sowie die Ersatz- lter sind im Fachhandel, beim Kundendienst oder im Online-Shop erhältlich. Die Zubehör- Nummer nden Sie am Ende der Gebrauchs- anleitung. Gerätemaße Umluft Umstellen der elektronischen Steuerung auf Umluftbetrieb Die Dunstabzugshaube muss angeschlossen und ausgeschaltet sein. Die Tasten 0 und + gleichzeitig drücken, bis die Anzeige ã leuchtet. Durch wiederholtes Drücken der Tasten 0 und + wird die elektronische Steuerung wieder auf Abluftbetrieb umgestellt (Anzeige #). Die Dunstabzugshaube ist im Abluft- und Umluftbetrieb verwendbar. Die serienmäßige Einstellung ist Abluftbetrieb. Abluftbetrieb Die angesaugte Luft wird durch die Fettlter gereinigt und durch ein Rohrsystem ins Freie geleitet. Gerätemaße Abluft Umluftbetrieb Die angesaugte Luft wird durch die Fettlter und einen Aktivkohlelter gereinigt und wie- der in die Küche zurückgeführt. min. 126 mm min. 450 mm min. 580 mm max 1.030 mm9 Bedienung Licht Lüfter aus Lüfter zurückschalten Anzeige Lüfterstufen Lüfternachlauf Lüfter ein- und hochschalten Intensivstufe HINWEIS: Es ist empfehlenswert, das Gebläse bei Kochbeginn einzuschalten und erst einige Minuten nach Kochende wieder auszu- schalten. Der Küchendunst wird so am wirkungsvollsten beseitigt. Einschalten des Lüfters und Einstellen der Lüfterstufen Drücken Sie die Taste +. Bei stärkerem Küchendunst drücken Sie erneut die Taste

Der Lüfter schaltet jeweils eine Stufe höher. Um jeweils eine Stufe zurückzuschalten, drücken Sie die Taste

Ausschalten des Lüfters Drücken Sie die Taste 0. Die Anzeige 0 erlischt nach kurzer Zeit. Intensivstufe Durch die Intensivstufe

wird die höchste Leistung erreicht. Sie kann bei vorübergehend starker Dunst- und Geruchsentwicklung eingesetzt werden. Drücken Sie die Taste + so oft, bis die Anzeige

erscheint. Wird die Intensivstufe nicht von Hand ausgeschaltet, schaltet der Lüfter nach 10 Minuten selbsttätig auf Stufe 2 zurück. Lüfternachlauf Drücken Sie die Taste . Der Lüfter läuft 10 Minuten in Stufe 1 und in der Anzeige blinkt ein Punkt. Danach schaltet der Lüfter selbsttätig ab. Beleuchtung Die Beleuchtung kann unabhängig vom Lüfter ein- oder ausgeschaltet werden. Zum Einstellen der Helligkeit halten Sie die Taste 0 solange gedrückt, bis die gewünschte Helligkeit erreicht ist. Sättigungsanzeigen Bei Sättigung der Fettfilter oder des Aktivkohlefilters ertönt nach dem Ausschalten des Lüfters für 6 Sekunden ein Signal. Die Anzeige # oder C leuchtet. Abluftbetrieb: # Umluftbetrieb: C Spätestens dann sollten die Fettfilter gereinigt oder der Aktivkohlefilter gewechselt werden. Zum Löschen der Anzeige drücken Sie die Taste

Signalton aus- und einschalten Beim Drücken einer Taste ertönt zur Bestätigung ein Signalton. Zum Ausschalten des Signaltons drücken Sie gleichzeitig die Tasten 0 und + für ca. 3 Sekunden. Es ertönt ein Signal als Bestätigung. Zum Einschalten des Signaltons wiederholen Sie den Vorgang.10 Reinigung und Pflege VERLETZUNGSGEFAHR Vor jeder Reinigung und Pege ist die Dunst- abzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Geräteoberächen HINWEIS: Beachten Sie die Garantiebestim- mungen im beiliegenden Serviceheft. Die Geräteoberächen und Bedien- elemente sind kratzempndlich. Beachten Sie daher die folgenden Reinigungshinweise: – Vermeiden Sie die Reinigung der Dunst- abzugshaube mit trockenen Tüchern, kratzenden Schwämmen, Scheuermitteln sowie sand-, soda-, säure-, chloridhaltigen oder sonstigen aggressiven Reinigungs- mitteln. – Reinigen Sie die Geräteoberächen und Bedienelemente nur mit einem weichen, feuchten Tuch, Spülmittel oder einem milden Fensterreiniger. – Kratzen Sie angetrocknete Verschmutzungen nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. – Reinigen Sie im Bereich der Bedienele- mente vorsichtig, um ein Eindringen von Nässe in die Elektronik zu vermeiden. HINWEIS: Reinigen Sie Edelstahloberächen nur in Schlirichtung! Verwenden Sie für die Bedientasten keinen Edelstahlreiniger! Hinweis zur Gerätepege Geeignete Reinigungs- und Pegemittel für Ihr Gerät können Sie über die Hotline oder den Online-Shop (siehe Umschlagseite) beziehen. Metall-Fettlter

Die eingesetzten Metall-Fettlter nehmen die fettigen Bestandteile des Küchendunstes auf.

Die Filtermatten bestehen aus unbrenn- barem Metall. BRANDGEFAHR Bei zunehmender Sättigung der Filter mit fetthaltigen Rückständen erhöht sich die Entammbarkeit. Außerdem kann die Funktion der Dunstabzugshaube beeinträchtigt werden. Durch rechtzeitiges Reinigen der Metall- Fettlter wird der Brandgefahr vorgebeugt. Beim Reinigen der Fettlter auch die zugänglichen Gehäuseteile mit einem feuchten Tuch von abgelagertem Fett reinigen. Reinigen der Metall-Fettlter ... Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettlter 1x im Monat gereinigt werden. ... in der Spülmaschine Das Reinigen der Metall-Fettlter kann in der Geschirrspülmaschine erfolgen. Dabei können leichte Verfärbungen auftreten, die aber keinen Einuss auf die Funktion der Fettlter haben. Die Filter müssen locker in der Geschirr- spülmaschine liegen. Sie dürfen nicht eingeklemmt sein. Filter mit Randabsaugung müssen mit der Edelstahlseite nach oben in der Geschirrspül- maschine liegen. HINWEIS: Stark gesättigte Metall-Fettlter nicht zusammen mit Geschirr reinigen. ... von Hand

Beim Reinigen von Hand, die Fettlter in heißer Spüllauge einweichen, abbürsten, gut ausspülen und abtropfen lassen. Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel. Bei besonders hartnäckigen Verschmutz- ungen empfehlen wir die Reinigung mit einem speziellen Fettlöser-Spray. Dieses kann über den Online-Shop bestellt werden.11 Aus- und Einbau der Fettfilter Aktivkohlelter

Aktivkohlelter binden die Geruchsstoe bei Umluftbetrieb.

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlelter ungefähr 2x im Jahr ausgetauscht werden. Der Aktivkohlelter ist im Fachhandel, beim Kundendienst oder im Online-Shop erhältlich (siehe Sonderzubehör). Verwenden Sie nur Originallter. Aktivkohlelter enthalten keine Schadstoe. Sie können im Hausmüll entsorgt werden. Ein- und Ausbauen des Aktivkohlelters

1. Bauen Sie die Fettlter aus (siehe Aus- und

Einbauen der Metall-Fettlter).

2. Setzen Sie den Aktivkohlelter ein.

3. Rasten Sie die Lasche ein.

4. Setzen Sie die Fettlter wieder ein (siehe

Aus- und Einbauen der Metall-Fettlter). VERLETZUNGSGEFAHR Vor dem Ein- und Ausbau der Fettlter ist die Dunstabzugshaube durch Ziehen des Netz- steckers oder Ausschalten der Sicherung stromlos zu machen. Aus- und Einbauen der Metall-Fettlter

1. Önen Sie die Verriegelung und klappen Sie

die Fettlter ab. Fassen Sie dabei mit der anderen Hand unter die Fettlter. (bei Filtern mit Randabsaugung)

2. Reinigen Sie die Fettlter.

3. Setzen Sie die gereinigten Fettlter wieder

ein.12 Auswechseln der Lampen Wechsel der Glühlampen VERLETZUNGSGEFAHR Glühlampen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr!

Glühlampen vor dem Wechseln vollständig abkühlen lassen.

1. Heben Sie die Lampenabdeckung leicht an.

2. Schieben Sie die Lampenabdeckung zur

3. Ersetzen Sie die defekte Lampe durch eine

neue des gleichen Typs und gleicher Leistung (siehe Typenschild).

4. Setzen Sie die Lampenabdeckung wieder ein.

5. Stellen Sie durch Einstecken des Netzsteckers

oder durch Einschalten der Sicherung die Stromversorgung wieder her. HINWEIS: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden. Beachten Sie vor dem Auswechseln der Lampen unbedingt die Hinweise und Warnungen im Kapitel “Sicherheitshinweise”! Die Beschreibung des Lampenwechsels gilt für mehrere Geräteausführungen. HINWEIS: Beachten Sie die Garantiebestim- mungen im beiliegenden Serviceheft. Wechsel der Halogenlampen VERLETZUNGSGEFAHR Halogenlampen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr! Die Halogenlampen müssen vor dem Wechseln vollständig abgekühlt sein.

1. Entfernen Sie den Lampenring vorsichtig

mit einem geeigneten Werkzeug.

2. Ersetzen Sie die defekte Lampe durch eine

neue des gleichen Typs und gleicher Leistung (siehe Typenschild). HINWEIS: Halogenlampen dürfen beim Einsetzen nicht am Glaskolben berührt werden. Verwenden Sie daher zum Einsetzen des Leuchtmittels ein sauberes Tuch.

3. Setzen Sie die Lampenabdeckung wieder ein.

4. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Beachten Sie vor der Montage unbedingt die Hinweise und Warnungen im Kapitel “Sicherheitshinweise”! Abluftbetrieb Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet. HINWEIS: Die Abluft darf weder in einen in Betrieb bendlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Soll die Abluft in einen nicht in Betrieb bendlichen Rauch- oder Abgaskamin geführt werden, ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen. Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden. Die Dunstabzugshaube erreicht ihre optimale Leistung durch: – ein kurzes, geradliniges Abluftrohr und – einen möglichst großen Rohrdurchmesser. Sollten sich Rohrbögen nicht vermeiden lassen, achten Sie auf möglichst große Radien. HINWEIS: Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder Rohr- durchmessern kleiner als 150 mm, führt zu einer Abweichung von der optimalen Luftleis- tung und zu einer Geräuscherhöhung. Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche aus nichtbrennbarem Material verwendet werden.

Für Beanstandungen, die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung. Rohrverbindung

Der Durchmesser der Abluftrohre sollte nicht kleiner als 150 mm sein. Rundrohre: Wir empfehlen einen Innendurchmesser von 150 mm, jedoch mindestens 120 mm. Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen Umlenkungen haben. Ø 150 mm ca. 177 cm

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen. Anschluss Abluftrohr Ø 150 mm (empfohlene Größe) Abluftrohr direkt am Luftstutzen befestigen und geeignet abdichten. Bei Verwendung eines Aluminiumrohres, den Anschlussbereich vorher glätten. Anschluss Abluftrohr Ø 120 mm Reduzierstutzen direkt am Luftstutzen befestigen. Abluftrohr am Reduzier- stutzen befestigen. Beide Verbindungsstellen geeignet abdichten. Montagehinweise14 Bei erforderlichem Festanschluss

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktönung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter, Sicherungen und Schütze. Elektrische Daten Die erforderlichen Anschlussdaten sind nach Herausnahme der Fettlter auf dem Typen- schild im Innenraum des Gerätes zu nden. Länge der Anschlussleitung: ca. 1,30 m. Diese Dunstabzugshaube entspricht den EG- Funkentstörbestimmungen. ELEKTRISCHER ANSCHLUSS

Beachten Sie vor dem elektrischen Anschluss unbedingt die Hinweise und Warnungen im Kapitel “Sicherheitshinweise”! Die Dunstabzugshaube darf nur durch einen qualizierten Elektroinstallateur, der die Vorschriften des zuständigen Elektrizitäts- Versorgungsunternehmens kennt, angeschlossen werden. VERLETZUNGSGEFAHR Wird die Anschlussleitung der Dunstabzugs- haube beschädigt, muss sie durch den Hersteller, seinem Kundendienst oder einer ähnlich qualizierten Person ersetzt werden, um Gefährdungen zu vermeiden. Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen. – Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein. – Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trenn- vorrichtung wie beim Festanschluss vorhanden sein. Montagehinweise15 Montage Die Dunstabzugshaube ist für die Wandmontage vorgesehen.

Achten Sie bei der Montage auch auf even- tuell zu montierende Sonderzubehörteile, z.B. das Starterset für Umluftbetrieb. Beachten Sie die ergänzend beigefügte Montageanweisung. Achten Sie auf den Mindestabstand zwischen Kochstelle und Dunstabzugshaube (siehe “Sicherheitshinweise, Sachgemäße Montage”)! Vermeiden Sie Beschädigungen der empndlichen Oberächen! Vorbereiten der Wand VERLETZUNGSGEFAHR,

GEFAHR VON SACHSCHÄDEN

Überprüfen Sie vor dem Bohren den vorgese- henen Montageort auf das Vorhandensein von unter Putz verlegten elektrischen oder ande- ren Installationsleitungen. Die Wand muss eben und senkrecht sein.

Die beiliegenden Schrauben und Dübel sind für massives Mauerwerk geeignet. Verwenden Sie für andere Wandkonstruk- tionen (z. B. Rigips, Porenbeton, Poroton-Mauerziegel) die entsprechenden Befestigungsmittel. Achten Sie auf eine ausreichende Tragfähigkeit der Wand. Achten Sie darauf, dass die Tiefe der Bohrlöcher der Länge der Schrauben entspricht. Für festen Halt der Dübel ist zu sorgen. Max. Gewicht der Dunstabzugshaube in kg: 40 Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten. Montagevorbereitung

1. Von der Decke bis zur Unterkante der

Dunstabzugshaube eine senkrechte Mittellinie an die Wand anzeichnen.

2. Mit Hilfe der beiliegenden Schablone

Positionen für die Schrauben und, zum leichteren Einhängen, die Kontur des Einhängebereiches anzeichnen. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

3. 2 Löcher für die Aufhängung der

Dunstabzugshaube sowie 2 Löcher für den Haltewinkel der Kaminverblendung Ø 8 mm bohren und Dübel wandbündig eindrücken.

4. Den Haltewinkel für die Kaminverblendung

5. Die Aufhängungen für die

Dunstabzugshaube anschrauben: handfest, max. 3 Nm. Achten Sie auf die richtige Lage der Unterlegscheiben und der Aufhängungen! 0Montage Aufhängen und Ausrichten1. Die Schutzfolie der Dunstabzugshaubezuerst hinten und nach der Montagevollständig abziehen.2. Die Dunstabzugshaube so einhängen, dasssie fest hinten an den Aufhängungeneinrastet 3. Die Dunstabzugshaube durch Drehen derAufhängungen waagerecht ausrichten. Bei Bedarf kann die Dunstabzugshaubenach rechts oder links verschoben werden Sicherungsschrauben undSicherungskappen1. Die Löcher für die Sicherungsschraubenanzeichnen. Die Dunstabzugshaubeabhängen, Löcher für die Sicherungs-schrauben bohren und Dübel wandbündigeindrücken.2. Die Dunstabzugshaube einhängen und dieSicherungsschrauben fest eindrehen.3. Die Sicherungskappen mit dem Pfeil nachoben auf die Aufhängungen drücken, bissie hörbar einrasten

VERLETZUNGSGEFAHR Überprüfen Sie unbedingt, dass alleSicherungsschrauben und dieSicherungskappen fest montiert sind!4. Rohrverbindung herstellen (siehe“Rohrverbindung”).5. Elektrische Verbindung herstellen (siehe“Elektrischer Anschluss”).Demontage der Sicherungskappen Zur Demontage die Sicherungskappen derAufhängungen mit einem geeignetenWerkzeug z. B. einem achen Schraubendreherentfernen.

4. Kaminverblendungen auf der Dunstabzugs-

haube aufsetzen, die innere Kamin- verblendung nach oben schieben und links und rechts am Haltewinkel einhängen.

5. Die innere Kaminverblendung mit 2

Schrauben seitlich an den Haltewinkel schrauben. Montage der Kaminverblendungen VERLETZUNGSGEFAHR Die Innenseiten der Kaminverblendungen können scharfkantig sein. Wir empfehlen bei der Montage Schutzhandschuhe zu tragen.

1. Die Kaminverblendungen trennen. Dazu

das Klebeband abziehen.

2. Die Schutzfolie an beiden Kaminver-

blendungen abziehen.

3. Die Kaminverblendungen ineinanderschieben.
