iQ100 LU60LFA50 - Dunstabzugshaube SIEMENS - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG iQ100 LU60LFA50 SIEMENS

• siemens-home.com/welcome Register your product online siemens-home.com/welcome >GH@ *HEUDXFKVDQOHLWXQJ [fr] Notice d’utilisation p. 10
• [nl] Gebruiksaanwijzing p. 17

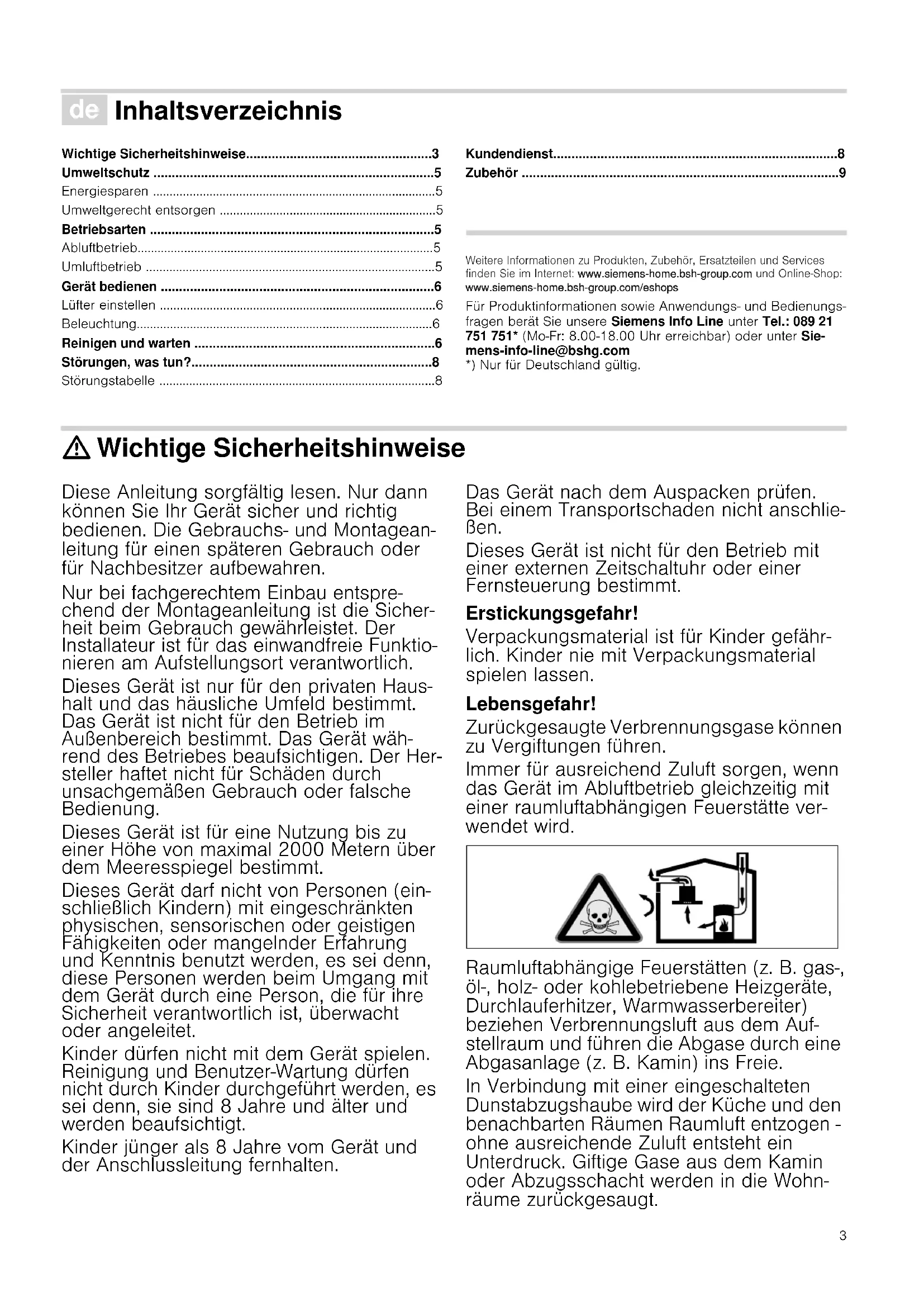

• Dunstabzugshaube Hotte Afzuigkap LU60LFA50 siemens-home.bsh-group.com/welcome3 Ø Inhaltsverzeichnis [de]Gebrauchsanleitung Wichtige Sicherheitshinweise p. 3
• Umweltschutz p. 5
• Energiesparen p. 5
• Umweltgerecht entsorgen p. 5
• Betriebsarten p. 5
• Abluftbetrieb p. 5
• Umluftbetrieb p. 5
• Gerät bedienen p. 6
• Lüfter einstellen p. 6
• Beleuchtung p. 6
• Reinigen und warten p. 6
• Störungen, was tun? p. 8
• Störungstabelle p. 8
• Kundendienst p. 8
• Zubehör Produktinfo Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.siemens-home.com und Online-Shop: www.siemens-eshop.com Für Produktinformationen sowie Anwendungs- und Bedienungs- fragen berät Sie unsere Siemens Info Line unter Tel.: 089 21 751 751* (Mo-Fr: 8.00-18.00 Uhr erreichbar) oder unter Sie- mens-info-line@bshg.com *) Nur für Deutschland gültig. : Wichtige Sicherheitshinweise Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montagean- leitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren. Nur bei fachgerechtem Einbau entspre- chend der Montageanleitung ist die Sicher- heit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktio- nieren am Aufstellungsort verantwortlich. Dieses Gerät ist nur für den privaten Haus- halt und das häusliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät wäh- rend des Betriebes beaufsichtigen. Der Her- steller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung. Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Dieses Gerät darf nicht von Personen (ein- schließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, es sei denn, diese Personen werden beim Umgang mit dem Gerät durch eine Person, die für ihre Sicherheit verantwortlich ist, überwacht oder angeleitet. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt. Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten. Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschlie- ßen. Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt. Erstickungsgefahr! Verpackungsmaterial ist für Kinder gefähr- lich. Kinder nie mit Verpackungsmaterial spielen lassen. Lebensgefahr! Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte ver- wendet wird. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Auf- stellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohn- räume zurückgesaugt. Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Servicesfinden Sie im Internet: www.siemens-home.bsh-group.com und Online-Shop:www.siemens-home.bsh-group.com/eshops4 p. 9

Es muss daher immer für ausreichende Zuluft gesorgt werden.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Ein gefahrloser Betrieb ist nur dann mög- lich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströ- men kann. Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vor- schlägt. Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich. Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter mindestens alle 2 Monate austauschen. Gerät nie ohne Fettfilter betreiben. Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flam- bieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abde- ckung vorhanden ist. Es darf keinen Fun- kenflug geben. Brandgefahr!

Heißes Öl und Fett entzündet sich schnell. Heißes Öl und Fett nie unbeaufsichtigt las- sen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsich- tig mit Deckel, Löschdecke oder Ähnli- chem ersticken. Brandgefahr!

Gas-Kochstellen ohne aufgesetztes Koch- geschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungs- gerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben. Brandgefahr!

Bei gleichzeitigem Betrieb mehrerer Gas- Kochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleich- zeitig mit größter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern. Verbrennungsgefahr! Die zugänglichen Teile werden im Betrieb heiß. Nie die heißen Teile berühren. Kinder fernhalten. Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tra- gen. Verletzungsgefahr!

Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen. Verletzungsgefahr!

Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risiko- gruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen. Stromschlaggefahr!

Ein defektes Gerät kann einen Strom- schlag verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten aus- schalten. Kundendienst rufen. Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefähr- lich. Nur ein von uns geschulter Kunden- dienst-Techniker darf Reparaturen durchführen und beschädigte Anschluss- leitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kun- dendienst rufen. Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hoch- druckreiniger oder Dampfreiniger verwen- den.5 Ursachen für Schäden Achtung! Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu ver- meiden. Kondenswasser kann zu Korrosionsschäden führen. Beschädigungsgefahr durch eindringende Nässe in die Elektro- nik. Bedienelemente nie mit nassem Tuch reinigen. Oberflächenbeschädigung durch falsche Reinigung. Edel- stahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden. Oberflächenbeschädigung durch scharfe oder scheuernde Rei- nigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden. Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälle). Umweltschutz Ihr neues Gerät ist besonders energieeffizient. Hier erhalten Sie Tipps, wie Sie beim Umgang mit Ihrem Gerät noch mehr Ener- gie sparen können und wie Sie das Gerät richtig entsorgen. Energiesparen ■ Beim Kochen ausreichend Zuluft sicherstellen, damit die Dunstabzugshaube effizient und mit geringen Betriebsgeräu- schen arbeitet. ■ Lüfterstufe an die Intensität der Kochdünste anpassen. Die Intensivstufe nur nach Bedarf einsetzen. Eine kleinere Lüfter- stufe bedeutet einen geringeren Energieverbrauch. ■ Bei intensiven Kochdünsten frühzeitig eine höhere Lüfterstufe wählen. Bereits in der Küche verteilte Kochdünste machen einen längeren Betrieb der Dunstabzugshaube erforderlich. ■ Dunstabzugshaube ausschalten, wenn sie nicht mehr benö- tigt wird. ■ Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird. ■ Filter in den angegebenen Abständen reinigen bzw. wech- seln, um die Wirksamkeit der Lüftung zu erhöhen und eine Brandgefahr zu vermeiden. Umweltgerecht entsorgen Entsorgen Sie die Verpackung umweltgerecht. Betriebsarten Dieses Gerät können Sie im Abluft- oder Umluftbetrieb einset- zen. Abluftbetrieb Hinweis: Die Luft darf nicht in einen Kamin abgeleitet werden, der für Abgase von Geräten verwendet wird, die Gas oder andere Kraftstoffe verbrennen (dies gilt nicht für Umluftgeräte). ■ Soll die Abluft in einen Rauch- oder Abgaskamin geführt wer- den, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden. ■ Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden. Umluftbetrieb Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauen. Die verschiedenen Möglich- keiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie der Prospektur oder fragen Sie Ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kunden- dienst oder im Online-Shop. Die Zubehör-Nummern finden Sie am Ende der Gebrauchsanleitung. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektroni- kaltgeräte (waste electrical and electronic equip- ment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gül- tige Rücknahme und Verwertung der Altgeräte vor. Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet. Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt.6 Gerät bedienen Diese Anleitung gilt für mehrere Gerätevarianten. Es ist mög- lich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst einige Minuten nach Kochende wieder aus. Der Küchendunst wird so am wirkungsvollsten beseitigt. Hinweis: Glasabdeckung nach vorne klappen. Der Abzugsbe- reich wird dadurch vergrößert. Bedienfeld Lüfter einstellen Einschalten Schieberegler auf Position 1 stellen. Hinweis: Bei eingeschaltetem Lüfter leuchtet eine LED. Ausschalten Schieberegler auf Position 0 stellen. Beleuchtung Die Beleuchtung können Sie unabhängig von der Lüftung ein- und ausschalten. Schieberegler auf Position 1 stellen. Reinigen und warten : Verbrennungsgefahr! Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen lassen. : Stromschlaggefahr! Eindringende Feuchtigkeit kann einen Stromschlag verursa- chen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Rei- nigung Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. : Stromschlaggefahr! Eindringende Feuchtigkeit kann einen Stromschlag verursa- chen. Keinen Hochdruckreiniger oder Dampfreiniger verwen- den. : Verletzungsgefahr! Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen. Reinigungsmittel Damit die unterschiedlichen Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Anga- ben in der Tabelle. Verwenden Sie ■ keine scharfen oder scheuernden Reinigungsmittel,■ keine stark alkoholhaltigen Reinigungsmittel,■ keine harten Scheuerkissen oder Putzschwämme,■ keine Hochdruckreiniger oder Dampfreiniger. Waschen Sie neue Schwammtücher vor Gebrauch gründlich aus. Beachten Sie alle Anweisungen und Warnungen, die den Reini- gungsmitteln beiliegen.

1 Beleuchtung 0 Beleuchtung ausschalten 1 Beleuchtung einschalten 2 Lüfter 0 Lüfter ausschalten 1 Lüfterstufe 1 einschalten Bereich Reinigungsmittel Edelstahl Heiße Spüllauge: Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen. Edelstahlflächen nur in Schliffrichtung reinigen. Beim Kundendienst oder im Fachhan- del sind spezielle Edelstahl-Pflegemit- tel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünn auftra- gen. Lackierte Oberflä- chen Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. Keinen Edelstahlreiniger verwenden. Aluminium und Kunststoff Glasreiniger: Mit einem weichen Tuch reinigen. Glas Glasreiniger: Mit einem weichen Tuch reinigen. Kei- nen Glasschaber verwenden. Bedienelemente Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. Stromschlaggefahr durch eindringende Nässe. Beschädigungsgefahr der Elektronik durch eindringende Nässe. Bedienelemente nie mit nassem Tuch reinigen. Keinen Edelstahlreiniger verwenden.7 Vlies-Fettfilter ausbauen : Brandgefahr! Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter mindestens alle 2 Monate austauschen. Gerät nie ohne Fettfilter betreiben. Hinweis: Nur Originalfilter verwenden. Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet.

1. Links und rechts auf die Verriegelung des Filtergitters drü-

2. Filtergitter nach unten klappen.

3. Filtergitter schräg positionieren und abnehmen.

4. Drähte entfernen und Vlies-Fettfilter entnehmen.

5. Nach der Demontage des Vlies-Fettfilters das Gerät von

1. Neuen Vlies-Fettfilter auf die benötigte Größe zuschneiden

und in das Filtergitter legen.

2. Vlies-Fettfilter mit Drähten festklemmen.

3. Filtergitter einsetzen.

Hinweis: Sicherstellen, dass die Verriegelung links und rechts am Filtergitter einrastet.8 Störungen, was tun? Oft können Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise. : Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchfüh-ren und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Siche-rungskasten ausschalten. Kundendienst rufen. Störungstabelle LED-Leuchten auswechseln : Stromschlaggefahr! Beim Auswechseln der Lampen stehen die Kontakte der Lam-penfassung unter Strom. Vor dem Auswechseln den Netzste-cker ziehen oder Sicherung im Sicherungskasten ausschalten. : Verletzungsgefahr! Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.Wichtig! Verwenden Sie nur Leuchtmittel gleichen Typs und gleicher Leistung.1. Lampenabdeckung leicht anheben und zur Geräteaußenseite schieben.2. Lampe herausdrehen und durch den gleichen Lampentyp ersetzen.3. Lampenabdeckung einsetzen.4. Netzstecker einstecken bzw. Sicherung wieder einschalten. Kundendienst Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden.Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert betreuen können. Das Typenschild mit den Nummern finden Sie im Innenraum des Gerätes (dazu Filtergitter ausbauen).Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kun-dendienstes eintragen.Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist.Die Kontaktdaten aller Länder für den nächstgelegenen Kun-dendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.Reparaturauftrag und Beratung bei StörungenVertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechni-kern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Gerät ausgerüstet sind.Störung Mögliche Ursa- che LösungGerät funktio-niert nichtStecker ist nicht eingestecktGerät am Stromnetz anschließenStromausfall Prüfen, ob andere Küchen-geräte funktionierenSicherung defektIm Sicherungskasten prü-fen, ob die Sicherung für das Gerät in Ordnung istDie Beleuch-tung funktio-niert nicht.Die LED-Leuch-ten sind defekt.Lesen Sie hierzu den Abschnitt “LED-Leuchten auswechseln”.'5%%)(

E-Nr. FD-Nr.Kundendienst A 0810 550 522D 089 21 751 751CH 0848 840 0409 Zubehör (nicht im Lieferumfang enthalten) Vlies-Fettfilter

LZ23040BSH Hausgeräte GmbH Carl-Wery-Straße 34, 81739 München, GERMANY *9001208185*
