MODE D'EMPLOI iQ100 LU60LFA50 SIEMENS

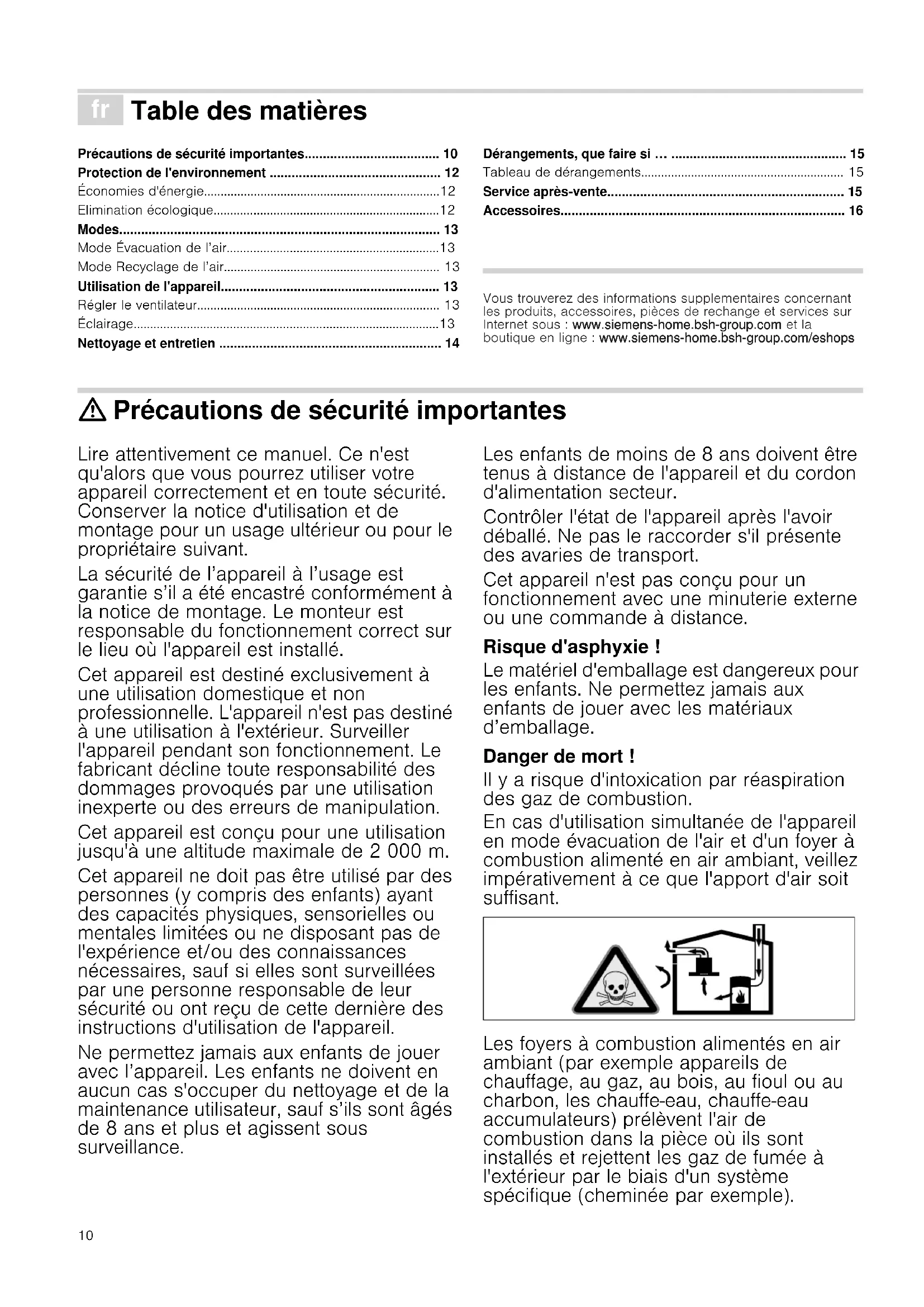

• LZ2304010 Þ Table des matières [fr]Notice d’utilisation Précautions de sécurité importantes p. 10
• Protection de l'environnement p. 12
• Économies d'énergie p. 12
• Elimination écologique p. 12
• Modes p. 13
• Mode Évacuation de l’air p. 13
• Mode Recyclage de l’air p. 13
• Utilisation de l'appareil p. 13
• Régler le ventilateur p. 13
• Éclairage p. 13
• Nettoyage et entretien p. 14
• Dérangements, que faire si … p. 15
• Tableau de dérangements p. 15
• Service après-vente p. 15
• Accessoires Produktinfo Vous trouverez des informations supplementaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.siemens-home.com et la boutique en ligne : www.siemens-eshop.com : Précautions de sécurité importantes Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. La sécurité de l’appareil à l’usage est garantie s’il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé. Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. L'appareil n'est pas destiné à une utilisation à l'extérieur. Surveiller l'appareil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation. Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m. Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou ne disposant pas de l'expérience et/ou des connaissances nécessaires, sauf si elles sont surveillées par une personne responsable de leur sécurité ou ont reçu de cette dernière des instructions d'utilisation de l'appareil. Ne permettez jamais aux enfants de jouer avec l’appareil. Les enfants ne doivent en aucun cas s'occuper du nettoyage et de la maintenance utilisateur, sauf s’ils sont âgés de 8 ans et plus et agissent sous surveillance. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation secteur. Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport. Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance. Risque d'asphyxie ! Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d’emballage. Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Vous trouverez des informations supplementaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.siemens-home.bsh-group.com et la boutique en ligne : www.siemens-home.bsh-group.com/eshops11 Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation. p. 16

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion. Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions. Risque d’incendie !

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Remplacer le filtre à graisse au moins tous les 2 mois. Ne jamais faire fonctionner l'appareil sans filtre à graisse. Risque d'incendie !

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N’installer l’appareil à proximité d’un foyer à combustibles solides (par ex. bois ou charbon) qu’en présence d’un couvercle fermé et non amovible. Aucune projection d’étincelles ne doit avoir lieu. Risque d'incendie !

L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Etouffer les flammes prudemment avec un couvercle, une couverture ou similaire. Risque d'incendie !

Des foyers à gaz sans qu'un récipient ne soit placé sur le foyer dégagent une forte chaleur lors du fonctionnement. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient placé dessus. Risque d'incendie !

Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok) chauffe autant que deux brûleurs gaz. Risque de brûlure ! Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants. Risque de blessure !

Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Risque de blessure !

Des objets déposés sur l'appareil peuvent tomber. Ne pas déposer d’objets sur l’appareil. Risque de blessure !

La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées.12 Risque de choc électrique !

Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Risque de choc électrique !

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Risque de choc électrique !

De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur. Causes de dommages Attention ! Risque de détérioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion. Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé. Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox. Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer. Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente) Protection de l'environnement Votre nouvel appareil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l'appareil et comment correctement éliminer l'appareil. Économies d'énergie ■ Lors de la cuisson, prévoir de l'air frais suffisant afin que la hotte aspirante fonctionne de manière efficace en produisant peu de bruit. ■ Adapter la vitesse du ventilateur à l'intensité des vapeurs de cuisson. N'utiliser le vitesse intensive que si cela s'avère nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. ■ En cas d'intenses vapeurs de cuisson, sélectionner une vitesse de ventilateur plus importante à temps. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitent un fonctionnement plus long de la hotte aspirante. ■ Éteindre la hotte aspirante quand elle n'est plus utilisée.■ Éteindre l'éclairage quand il n'est plus utilisé.■ Nettoyer le filtre selon les intervalles indiqués ou le remplacer pour augmenter l'efficacité de la ventilation et évit'er tout risque d'incendie. Elimination écologique Eliminez l'emballage en respectant l'environnement. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.13 Modes Vous pouvez utiliser cet appareil en mode Évacuation d’air ou en mode Recyclage de l’air. Mode Évacuation de l’air Remarque . L'air ne doit pas être acheminé dans une cheminée servant à l'évacuation des gaz d'appareils qui sont utilisés pour la combustion de gaz ou d'autres combustibles (cela ne vaut pas pour les appareils de recyclage). ■ Si l’air vicié circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, vous devrez d'abord obtenir l’accord du ramoneur compétent dans votre quartier. ■ Si l’air vicié traverse la paroi extérieure, il faut utiliser une ventouse télescopique. Mode Recyclage de l’air Remarque : Pour lier les odeurs dans l’air recyclé, vous devrez incorporer un filtre à charbon actif. Pour connaître les différentes possibilités d’utiliser l’appareil en mode Recyclage d’air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. Vous trouverez le numéro de cet accessoire à la fin de la notice d’utilisation. Utilisation de l'appareil Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits. Remarque : Allumez la hotte aspirante dès le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d’éliminer les buées de cuisson le plus efficacement. Remarque : Faire pivoter le cache en verre vers l'avant. Cela agrandit la zone d'aspiration. Bandeau de commande Régler le ventilateur Mise en marche Réglez le curseur sur la position 1. Remarque : Une LED est allumée lorsque le ventilateur est enclenché. Arrêt Régler le curseur sur la position 0. Éclairage Vous pouvez allumer et éteindre l’éclairage indépendamment de la ventilation. Régler le curseur sur la position 1. L’air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l’extérieur. L’air aspiré se nettoie en traversant les filtres à graisse et un filtre à charbon actif, puis il revient dans la cuisine. 1 Éclairage 0 Éteindre l'éclairage 1 Allumer l'éclairage 2 Ventilateur 0 Désactiver le ventilateur 1 Activer la vitesse de ventilation 1

Nettoyage et entretien : Risque de brûlure ! L'appareil devient chaud pendant le fonctionnement. Laisser refroidir l'appareil avant son nettoyage. : Risque de choc électrique ! De l'humidité qui pénètre peut occasionner un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage, retirer la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles. : Risque de choc électrique ! De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur. : Risque de blessure ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Nettoyants Afin de ne pas endommager les différentes surfaces avec des nettoyants inappropriés, respectez les indications du tableau. N'utilisez pas ■ de produits agressifs ni abrasifs,■ de produits de nettoyage fortement alcoolisés,■ de tampons à récurer ni d'éponges à dos récurant,■ de nettoyeurs haute pression ni de nettoyeurs à vapeur. Avant d'utiliser des lavettes éponges neuves, rincez-les soigneusement. Respectez l'ensemble des notices et des mises en garde accompagnant les produits de nettoyage. Dépose du filtre à graisse en intissé : Risque d’incendie ! Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Remplacer le filtre à graisse au moins tous les 2 mois. Ne jamais faire fonctionner l'appareil sans filtre à graisse. Remarque : Utiliser uniquement des filtres d'origine. Les prescriptions de sécurité seront ainsi respectées et cela garantit un fonctionnement optimal.

1. Appuyer à gauche et à droite sur le verrouillage de la grille

2. Faire pivoter ensuite la grille filtrante vers le bas.

3. Incliner la grille filtrante et l'enlever.

4. Enlever les fils métalliques et retirer le filtre à graisse en

5. Nettoyer l'appareil à l'intérieur après avoir démonté le filtre à

Surface Nettoyants Inox Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette et séchez avec un chiffon doux. Nettoyez les surfaces en inox unique- ment dans le sens de polissage du métal. Des produits d'entretien spécial inox sont disponibles auprès du service après-vente ou dans les commerces spécialisés. Appliquez une fine couche de produit d'entretien avec un chiffon doux. Surfaces laquées Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette humide et séchez avec un chiffon doux. N'utilisez pas de nettoyant pour inox. Aluminium et plas- tique Nettoyant pour vitres : Nettoyez avec un chiffon doux. Verre Nettoyant pour vitres : Nettoyez avec un chiffon doux. N'utili- sez pas de racloir à verre. Éléments de com- mande Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette humide et séchez avec un chiffon doux. Risque d'électrocution par pénétration d'humidité. Risque de détérioration de l'électro- nique par pénétration d'humidité. Ne nettoyez jamais les éléments de commandeavec un chiffon humide. N'utilisez pas de nettoyant pour inox.15 Montage du filtre à graisse en intissé 1. Couper le filtre à graisse en intissé neuf à la dimension nécessaire et le placer dans la grille filtrante.2. Fixer le filtre à graisse en intissé avec les fils métalliques.3. Mettre la grille filtrante en place.Remarque . S'assurer que le verrouillage à gauche et à droite de la grille filtrante s'encliquette. Dérangements, que faire si … Dans de nombreux cas, vous pourrez remédier vous-même facilement aux anomalies. Avant de contactez le service après-vente, veuillez vérifier les points suivants : : Risque de choc électrique ! Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Tableau de dérangements Remplacer l'éclairage par LED : Risque de choc électrique ! Lors du changement des ampoules, les contacts de la douille sont sous tension. Avant le changement, retirer la fiche secteur ou couper le fusible dans le boîtier à fusibles. : Risque de blessure ! La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées.Important ! Utiliser uniquement des lampes du même type et de la même puissance.1. Soulever légèrement le couvercle de l’ampoule et le pousser vers le côté extérieur de l’appareil.2. Dévisser l’ampoule et la remplacer par une ampoule du même type.3. Remettre le couvercle de l’ampoule en place.4. Brancher la fiche secteur ou réarmer le disjoncteur. Service après-vente Si votre appareil a besoin d'être réparé, notre service après-vente se tient à votre disposition. Nous trouvons toujours une solution appropriée pour éviter des visites inutiles d'un technicien.Lors de votre appel, veuillez indiquer le numéro de produit (E-Nr.) et le numéro de fabrication (FD-Nr.), afin de nous permettre de mieux vous aider. Vous trouverez la plaque signalétique à l'intérieur de l'appareil (après avoir retiré la grille filtrante).Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre appareil et le numéro de téléphone du service après-vente.Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.Commande de réparation et conseils en cas de dérangementsFaites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des techniciens de SAV formés qui disposent des pièces de rechange d’origine adaptées à votre appareil.Panne Cause possible RemèdeL'appareil ne fonctionne pasLa fiche n'est pas connectéeConnecter l'appareil au sec- teur Coupure de courantVérifier si d'autres appa-reils de cuisine fonctionnentFusible défec-tueuxVérifier dans le boîtier à fusibles, si le fusible pour l'appareil est en bon étatL'éclairage ne fonctionne pas.L'éclairage par LED est défec-tueux.Lisez pour ce faire la sec-tion « Remplacer l'éclai-rage par LED ».'5%%)(

N° E N° FDService après-vente B 070 222 142FR 01 40 10 12 00CH 0848 840 04016 Accessoires (non compris dans la livraison) Filtre à graisse en intissé
