MANUALE UTENTE Leica DG Summilux 12mm f1.4 ASPH PANASONIC

1 Superficie del objetivo

2 Anillo de aperture

Informazioni per la sua sicurezza 38

Prevenzione guasti 40

Accessori indotazione 41

Nomi e funzioni dei componenti 41

Installazione/Rimozione dell'obiettivo 42

Utilizzo dei paraluci 43

Precauzioni per l'uso 44

Ricercaquasti. 45

Specifiche 46

Informazioni per la sua sicurezza

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come fornì a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Non utilizzato la fotocamera vicino a Telefoni cellulari, perché ciò cui potò causare disturbi che influenzano negativamente immagini e suoni.
• Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spagnere la fotocamera e rimuovere la batteria e/o l'adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.

L'obiettivo può essere utilizzato con una fotocamera digitale dotata di un supporto dell'obiettivo compatibile con lo standard "Micro Four Thirds™ System".

• Non montabile su una fotocamera con specifiche sul supporto Four Thirds™.
• L'aspetto e le specifiche dei prodotti descritti in quello manuale possono differire da quelli dei prodotti acquistati a causa di miglioramenti introdotti in tempi successivi alla stampa del manuale.
• Micro Four Thirds™ e il logo Micro Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.

ITALIANO

Four ThirdsTM e il logo Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
- G MICRO SYSTEM è un sistema di fotocamera digitale LUMIX del tipo a più obietti visibilità sullo standard Micro Four Thirds System.
- LEICA é un marchio registrato di Leica Microsystems IR GmbH. SUMMILUX é un marchio registrato di Leica Camera AG. Gli obietti LEICA DG sono prodotti utilizzando strumenti di misurazione e sistemi di garanzia della qualità certificati da Leica Camera AG in baseagli standard di qualità dell'azienda.
- Gli altri nomi di sistemi o prodotti menzionati nelle presenti istruzioni sono generalmente marchi registrati o marchi depositati dei produttori che hanno sviluppato detti sistemi o prodotti.

-Se vedete quello simbolo-

Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo symbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e ricolaggio di vecchi prodotti vi invitiamo a portarli negli apposti punti di raccolta secondo la legislazione vigente nel vosto paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vosto comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Prevenzione guasti

Custodia dell'obiettivo

• Questo obiettivo è resistente alla polvere eagli schizzi.
  Quando si usa l'obiettivo fare attenzione a quanto segue.
  Se l'obiettivo non funziona correttamente, contattare il rivenditore o il Centro Assistenza più vicino.
• Installare l'obiettivo su una fotocamera digitale resistente alla polvere eagli schizzi.
• Quando si rimuove l'obiettivo alla fotocamera digitale, accertarsi che sabbia, polvere, schizzi, ecc., non penetrino nell'obiettivo o nei terminali.
• Questo obiettivo non è impermeabile e non può essere utilizzato per scattare foto subacquee. L'obiettivo è costruito in modo da prevenir l'ingresso di schizzi. Se sull'obiettivo finiscono degli schizzi, ecc., dopo l'utilizzo rimuoverli con un panno morbido e asciutto.
• Per migliorare la resistenza alla polvere eagli schizzi di questo obiettivo, nella sezione di innesto dell'obiettivo è presente una protezione in gomma. Dop o averambiato obiettivo diverse volte, potreste rilevare che la protezione in gomma ha lasciato un segno sulla sezione di innesto del corpo della fotocamera digitale. Questo non pregiudica le prestazioni.

Per informazioni sulla sostituzione della protezione in gomma, contattare il rivenditore o il Centro Assistenza più vicino.

Non premere con troppa forza I'obiettivo.
- Per evitare che polvere ed altri particelle si accumulino sull'obiettivo o penetrino al suo interno, fissare il copriobiettivo posteriori quando non si utilizes l'obiettivo.

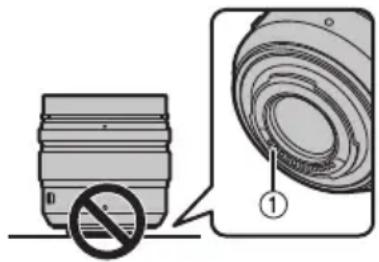

• Per proteggere i punti di contatto dell'obiettivo ①, non posizionare l'obiettivo con la sua superficie di fissaggio rivolta verso il basso. Inoltre, evitare che si sporchino i punti di contatto dell'obiettivo.

Informazioni sulla condensa (Appannamento dell'obiettivo)

• La condensa si forma quando si verificano differenze di temperatura e umidità come quella descritte sotto. La condensa può causare l'appannamento dell'obiettivo e portare alla formazione di muffe e a malfunzionamenti, per cui è necessario fare attenzione nelle seguenti situazioni:
• Quando si porta la fotocamera da un ambiente esterno freddo a uno interno
• Quando si porta la fotocamera in un'auto con il condizionatore in funzione
• Quando l'aria fredda di un condizionatore colpisce direttamente l'obiettivo
  -Inluoghi umidi
• Se si forma della condensa, spegnere la fotocamera e non toccarla per un paio due ore. Una volta che la temperatura della fotocamera ritorna ai valori dell'ambiente circostante l'appannamento scomparirà naturalmente.

Accessor in dotazione

I codici dei prodotti sono aggiornati a giugno 2016. è possibile che subiscano delle modifiche.

VFC4430

21 SYF0083

VFC4605

3 YA0067

1 Borsa per l'obiettivo
2 Copriobiettivo
3 Copriobiettivo posteriore
4 Paraluce
- Il copriobiettivo posteriore e il copriobiettivo sono installati sull'obiettivo intercambiabile al momento dell'acquisto.

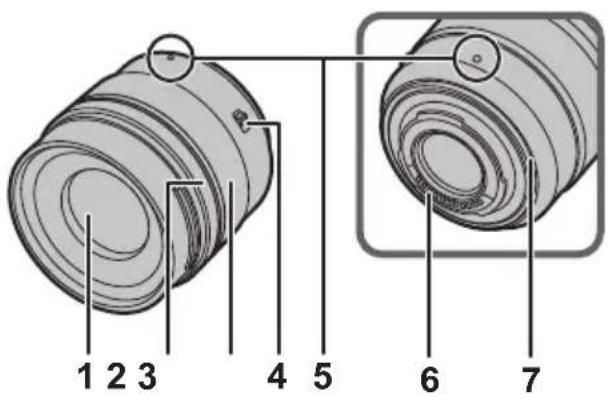

Nomi e funzioni dei componenti

1 Superficie dell'obiettivo
2 Ghiera dell'aperture

Routarla per regolare il valore dell'apertura.

• Se si selezione la modalità AE a priorità di aperture o la modalità Esposizione manuale, verrà abilitato il valore dell'aperture impostato sulla ghiera.
• Se si posizione la ghiera dell'apertura su [A], verràabilitato il valore dell'apertura impostato alla fotocamera.

3 Ghiera di messa a fuoco

Ruotare esta ghiera per eseguire la messa a fuoco quando si riprendono delle immagini in modalità Messa a fuoco manuale (MF).

4 Interrupttore [AF/MF]

Consente di passare alla messa a fuoco automatica (AF) alla messa a fuoco manuale (MF) e viceversa.

• Quando il selettore [AF/MF] sull'obiettivo è posizionato su [MF] o quando è selezionata la modalità [MF] sulla fotocamera, la messa a fuoco manuale (MF) è abilitata.
  5 Segno per l'installazione dell'obiettivo
  6 Punto di contatto
  7 Protezione in gomma sull'innesto dell'obiettivo

Nota

• Quando si scattano foto con il flash della fotocamera, l'area periferica dello schermo cui apparire scura. In quello caso si raccomanda l'utilizzo di un flash esterno.
• In situazioni particolarmente silenziose, i rumori di funzionamento della messa a fuoco automatica potrebbero essere registrati durante la ripresa di video. Non si tratta di un malfunzionamento. In situazioni come esta, passando alla Messa a fuoco manuale la situazione migliorara.
• É possibile utilizzato l'apposita ghiera per regolare l'apertura solo quando l'obiettivo è installato su una fotocamera digitale Panasonic. (Informazioni aggiornate ad giugno 2016)

Installazione/Rimozione dell'obiettivo

Per informazioni su come installare e rimuovere l'obiettivo, consultare le istruzioni per l'uso della propria fotocamera digitale.

• Prima di installare o rimuovere l'obiettivo, verificare che la fotocamera digitale sia spenta.
• Prima di installare l'obiettivo sulla fotocamera digitale, rimuovere il copriobiettivo posteriori ruotandolo nella direzione individata alla freccia.
  Per evitare che polvere ed alte particelle si accumulino sull'obiettivo o penetrino al suo interno, fissare il copriobiettivo/copriobiettivo posteriori

dopo aver rimioso l'obiettivo alla fotocamera digitale.

Installazione dei filtri

• É possible che si verifiichi un effetto vignetta se siutilizzano contemporaneamente 2 o più filtri.
• É possible installare il copriobiettivo con ilhetto gia installato.
• Quando si useso contemporaneamente il paraluce ed un过滤, fissare per primo il过滤.
• Su quello obiettivo non è possibile installare una lente o adattatore di conversione. è possible utilizzare un filtering, ma collegare qualsiasi altri elemento cui danneggiare l'obiettivo.

Utilizzo dei paraluci

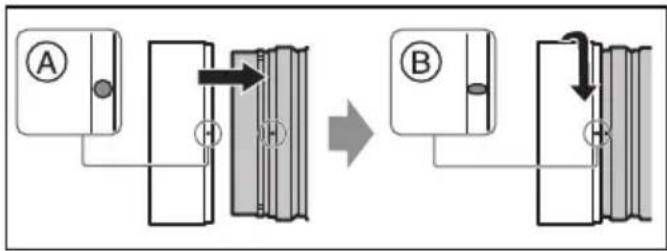

Installazione del paraluce (Accessorio in dotazione)

1 Allineare il segno (A) sul paraluce con il segno all'estremità dell'obiettivo.
2 Ruotare il paraluce nella direzione della freccia sino a che si arresta con un clic e quindi allineare il segno ⑥ sul paraluce con il segno sull'estremità dell'obiettivo.

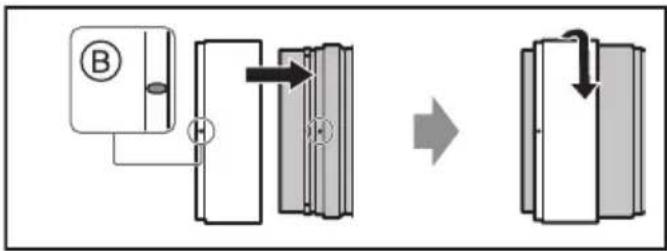

Rimozione temporanea del paraluce

1 Ruotare il paraluce © nella direzione della freccia e quindi rimuoverlo.

2 Allineare il segno (O) sul paraluce con il segno all'estremità dell'obiettivo.
3 Ruotare il paraluce nella direzione della freccia finché non si arresta con un clic.

Nota

• Se si usa contemporaneamente un paraluce ed il flash, il paraluce bloccherà la luce dal flash, oscurando la parte inferiore dello schermo (effetto vignetta) e rendendo impossibile regolare la quantità di luce. Raccomandiamo di non usare i paraluci ed il flash contemporaneamente.

Precauzioni per l'uso

Fare attenzione a non lasciar cadere o a non urtare l'obiettivo. Evitare inoltre di esercitare una forte pressione sull'obiettivo.

• Fare attenuation a non far cadere la custodia in cui è stato inserto l'obiettivo in quanto questo può danneggiarsi. La fotocamera può smettere di funzionare e potrebbe non essere più possibile registrare delle immagini.
• Quando si traspora la fotocamera con l'obiettivo installato, sostenere sua fotocamera digitale che l'obiettivo.

Quando si utilizzano pesticidi e altre sostenze volatili nelle vicinanze della fotocamera fare attenzione che non vengano a contatto con l'obiettivo.

• Se tali sostanze vengono a contatto con l'obiettivo possono danneggiarlo o provocare il distacco di vernice.

Non suntare direttamente l'obiettivo versus il sole o versus intense sorgenti luminose.

• L'obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi.

• Non utilizzato e non lasciare mai l'unità nelle seguenti condizioni, per evitare problemi di funzionamento.

• Esposta alla luce del sole, o in spiaggio d'estate

• Temperatura e umidità elevate o soggette a grossi sbalzi
  -Elevate concentrazioni di sabbia, polvere o sporco
  Dove sono presenti fiamme
• Vicino a caloriferi, condizionatori o umidificatori
• Dove l'unità pou nevire a contatto con l'acqua
  Dove sono presenti vibrazioni
• All'interno di un'auto

SQT1299

• Vedereanche lestruzioni per l'uso della fotocamera digitale.
• Quando si preveDE di non utilizzARE l'unita per un periodo prolongato, si consigilia di porvi accanto un disseccante (silica gel). In caso contrario potrebbero verificarsi dei malfunzionamenti dovuti alla presenza di muffe ecc. Si consiglia di controllare il funzionamento dell'unita prima dell'uso.
• Non lasciare l'obiettivo aicontatto per lungo tempo con prodotti in gomma o in plastica.
• Non toccare i contatti elettrici dell'unità. In caso contrario l'unità può guastarsi.
  Non smontare o alterare l'unità.

Non utilizzato benzina, diluenti, alcol o prodotti similii per pulire l'unità.

• L'utilizzo di solventi cui danneggiare l'obiettivo o provocare il distacco di vernice.
• Rimuovere la polvere o le impronte digitali eventualmente presenti con un panno morbido e asciutto.
• Se sporcizia o polvere si accumulano sulla gomma dell'innesto dell'obiettivo, sulla ghiera di messa a fuoco, o sulla ghiera di regolazione dell'apertura, rimuoverle con un panno asciutto privo di polvere.
• Nonutilizzareundetergente da cucina o un panno chimico.

Ricerca guasti

Quando la fotocameraiene accesa o spenta, si sente un suono.

Quando si riprende un soggetti fortemente illuminato - ad esempio all'aperto - o quando si riprendono immagini con un valore dell'apertura elevato, l'obiettivo produce un suono.

• É il suono provocato dal movimento dell'obiettivo o dell'apertura, e non si tratta di un malfunzionamento.

Specifiche

É possibile che le specifiche subiscano delle modifiche alla preavviso. LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE "LEICA DG SUMMILUX 12 mm/F1.4 ASPH."

Lunghezza focale f=12 mm	(equivalente per fotocamera con pellicola da 35 mm: 24 mm)
Tipo di aperture	9 lamelle diaframma/diaframma con aperture circolare
Apertura massima F1.4
Valore minimo dell'aperture F16
Costruzione dell'obiettivo	15 elementi in 12 gruppi (2 lenti asferiche, 1 lente ED, 2 lenti UED)
Distanza di messa a fuoco	0,2 m a∞ [da linea di riferimento distanza di messa a fuoco]
Ingrandimento massimo dell'imagine	0,1× (equivalente per fotocamera con pellicola da 35 mm: 0,2×)
Stabilizzatore ottico di immagine Non disponibile
Interruttore [AF/MF] Disponibile (Passaggio da AF a MF e viceversa)
Supporto "Micro Four Thirds Mount"
Profondità diCampo 84°
Diametro del filtrio 62 mm
Diametro massimo	Circa 70,0 mm
Lunghezza complessiva	Circa 70,0 mm(dall'estremità dell'obiettivo alla base del supporto dell'obiettivo)
Massa	Circa 335 g (escludo l'attacco del treppiede esterno)
Resistente alla polvere eagli schizzi	Si
