MANUALE UTENTE DB 130 AEG

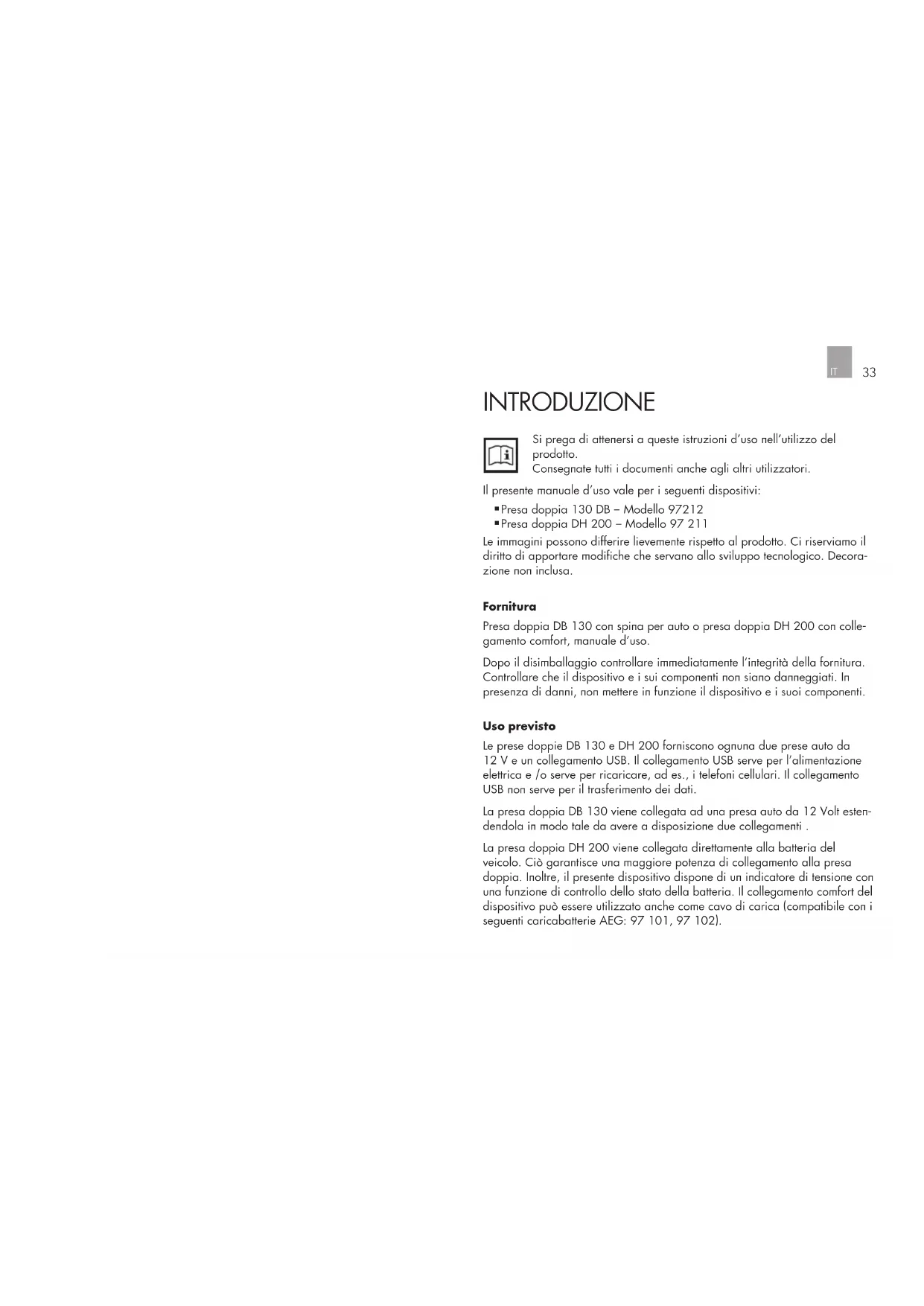

INTRODUZIONE Si prega di attenersi a queste istruzioni d’uso nell’utilizzo del prodotto. Consegnate tutti i documenti anche agli altri utilizzatori. Il presente manuale d’uso vale per i seguenti dispositivi:

Presa doppia 130 DB – Modello 97212

Presa doppia DH 200 – Modello 97 211 Le immagini possono differire lievemente rispetto al prodotto. Ci riserviamo il diritto di apportare modifiche che servano allo sviluppo tecnologico. Decora- zione non inclusa. Fornitura Presa doppia DB 130 con spina per auto o presa doppia DH 200 con colle- gamento comfort, manuale d’uso. Dopo il disimballaggio controllare immediatamente l’integrità della fornitura. Controllare che il dispositivo e i sui componenti non siano danneggiati. In presenza di danni, non mettere in funzione il dispositivo e i suoi componenti. Uso previsto Le prese doppie DB 130 e DH 200 forniscono ognuna due prese auto da 12 V e un collegamento USB. Il collegamento USB serve per l’alimentazione elettrica e /o serve per ricaricare, ad es., i telefoni cellulari. Il collegamento USB non serve per il trasferimento dei dati. La presa doppia DB 130 viene collegata ad una presa auto da 12 Volt esten- dendola in modo tale da avere a disposizione due collegamenti . La presa doppia DH 200 viene collegata direttamente alla batteria del veicolo. Ciò garantisce una maggiore potenza di collegamento alla presa doppia. Inoltre, il presente dispositivo dispone di un indicatore di tensione con una funzione di controllo dello stato della batteria. Il collegamento comfort del dispositivo può essere utilizzato anche come cavo di carica (compatibile con i seguenti caricabatterie AEG: 97 101, 97 102).3534

Ogni altro uso o modifica della presa doppia è considerato improprio e può causare pericoli. La presa doppia deve essere utilizzata esclusivamente per uso privato. Si prega di rispettare la potenza di colle-gamento massima consentita (vedi “Dati tecnici”).

ISTRUZIONI DI SICUREZZA

Attenzione! Pericolo di vita e di incidenti per i bambini. I bambini possono non riconoscere i pericoli che derivano dal prodotto. Pericolo di soffocamento e di strangolamento. Non fate giocare i bambini con il materiale della confezione e con il prodotto. Attenzione! Leggere e osservare tutte le istruzioni di sicurezza. La mancata osservanza delle istruzioni riportate di seguito potrebbe provocare scosse elettriche, incendi e gravi lesioni.

Pericolo di morte! Non attaccare la presa doppia nella zona degli airbag.

Pericolo di lesioni, incendi e danni, provocato da corto circuito o sovrac- carico! L‘uso improprio del dispositivo può provocare danni e lesioni gravi. Non modificare, aprire o manomettere il dispositivo.

Pericolo di lesioni! Un dispositivo danneggiato può provocare lesioni. Non utilizzare un dispositivo danneggiato. Portare il dispositivo da un elettricista qualificato o presso il rivenditore.

Pericolo d‘incendio! Considerare che la presa per auto si surriscalda dopo un uso prolungato. Staccare la presa doppia quando questa non viene utilizzata.

Pericolo provocato da scosse elettriche! Assicurarsi che nessun liquido si infiltri nella presa doppia. Non utilizzare l‘apparecchio in ambienti umidi o bagnati. Assicurarsi che tutte le spine e i cavi non siano umidi. Non colle- gare mai il dispositivo al veicolo con le mani umide o bagnate.

Pericolo di corto circuito! Mantenere distanti gli oggetti elettricamente conduttivi dai contatti della presa doppia.

Pericolo di lesioni! Non tirare i cavi del dispositivo poiché questi pot- rebbero danneggiarsi. I cavi danneggiati aumentano il rischio di scosse elettriche. Ulteriori istruzioni di sicurezza per il modello DH 200

Pericolo di corto circuito! Rispettare sempre la giusta polarità quando si collegano i terminali ad occhiello sulla batteria.

Non scollegare il cavo di collegamento se un dispositivo è collegato alla presa doppia.

Utilizzare solo il cavo di collegamento in dotazione (collegamento comfort con terminali ad occhiello) per collegare il dispositivo ad una batteria.

Pericolo d‘incendio! Non lasciare la presa doppia incustodita quando è accesa.3736

DESCRIZIONE DEL PRODOTTO

3. Indicatore di tensione LED

4. Interruttore ON/OFF

5. Cavo di connessione con polo (-)

con collegamento ad anello nero

6. Cavo di connessione con polo (+)

con collegamento ad anello rosso

10. Cavo di collegamento con presa

Applicazioni e caratteristiche

Estensione della presa per auto da 12 V a due collegamenti. In questo modo è possibile collegare contemporaneamente due dispositivi da12 V .

Presa di collegamento USB (cavo di carica , ad es., per smartphone). Inoltre per il modello DH 200:

Alimentazione continua diretta attraverso la batteria dell‘auto (anche a veicolo spento). Ciò garantisce una maggiore potenza di collegamento alla doppia presa. Per i dispositivi da 12V fino a 200 watt di potenza.

Ideale per il collegamento di dispositivi con un elevata potenza di consumo (ad esempio dispositivi di riscaldamento o raffreddamento).

Indicatore della tensione con funzione di controllo della batteria.

Collegamento comfort Dati tecnici DB 130 DH 200 Modello 97212 97211 Tensione di esercizio 12 V 12 V Potenza (max.) 130 W 200 W Corrente (max.) 5 A 15 A Collegamento USB 5 V / 1 A 5 V / 2,1 A Peso 108 g 275 g Dimensioni senza cavo 9 x 6 x 4 cm 9 x 6 x 4 cm3938

Modello DB 130 Collegamento alla presa per auto da 12 V del veicolo:

1. Inserire la spina per auto [10] nella presa auto da 12 V del veicolo.

2. Posizionare la presa doppia in modo tale che il dispositivo o il cavo non

intralcino la guida. Modello DH 200 Collegamento alla batteria del veicolo: Il modello DH 200 viene collegato direttamente alla batteria attraverso il cavo di connessione con polo con raccordo ad anello. Attenzione! Il cavo di collegamento della presa doppia deve essere inserito dall’interno del veicolo fino alla batteria. Nella maggior parte dei casi è necessario far passare il cavo attraverso una parete della carrozzeria. Se non siete in grado di eseguire autonomamente i lavori di collegamento, si prega di rivolgersi ad un autofficina.

Se il cavo di collegamento deve passare attraverso pareti con spigoli vivi (ad esempio, pareti metalliche) è necessario utilizzare delle guarnizioni in gomma o delle canaline per cavi per evitare di danneggiare il cavo di connessione.

Posizionare e fissare il cavo in modo tale da evitare il contatto con oggetti mobili, surriscaldati o taglienti.

1. Posizionare la presa doppia in modo tale che il dispositivo o il cavo non

intralcino la guida.

2. Inserire il cavo di collegamento della presa doppia dall‘interno del veicolo

3. Collegare il cavo di collegamento con il polo (raccordo ad anello rosso) (+)

[6] al polo positivo della batteria.

4. Collegare il cavo di collegamento con polo (raccordo ad anello nero) (-) [5]

al polo negativo della batteria.

5. Collegare insieme le prese del collegamento comfort.

FUNZIONAMENTO Modello DB 130 Una volta che la spina per auto è inserita [10] nella presa auto da 12 V del veicolo e vi è alimentazione, il LED rosso lampeggia. La presa doppia è pron- ta da usare e si possono inserire i dispositivi su entrambe le prese auto da12 V e sulla presa di collegamento USB. Si noti che in alcuni veicoli la presa auto da 12 V si accende solo con l‘accensione del veicolo. Utilizzare la presa doppia solo per breve tempo quando il motore del veicolo è spento, altrimenti la batteria del veicolo si scarica. Dopo l’uso staccare sempre la spina per auto dalla presa auto da 12 V . Estrarla sempre dalla presa per auto e non dal cavo di collegamento. Modello DH 200 Per attivare l’alimentazione, premere l’interruttore ON/OFF della presa dop- pia su ON. La presa doppia è quindi pronta per l‘uso.

• Assicurarsi che il consumo totale di elettricità del dispositivo non superi 15 A. Funzione dell’indicatore di tensione LED [3]: Rosso Tensione< 10,5 V Giallo Tensione tra 10,5 V-12,5 V Verde Tensione > 12,5 V Funzione di controllo della batteria. Quando la presa doppia è accesa, un LED lampeggia in base alla tensione della batteria. Se la tensione della bat- teria scende sotto 10,5 V, lampeggia il LED rosso. La presa doppia si spegne automaticamente per evitare che la batteria del veicolo si scarichi ulteriormen- te. Questo rinizierà se la batteria ritorna a 11,8 V o più.4140 DEIT

MANUTENZIONE E ASSISTENZA

Fusibile Il modello DH 200 è dotato di un fusibile ( fusibile ad innesto piatto 15 A) nel cavo di connessione con polo (+). Questo si attiva in caso do corto circuito o picchi di tensione e deve poi essere sostituito. Cambiare il fusibile: Attenzione! Non montare un fusibile più grande. Ciò potrebbe causare pericolo di incendio e l‘elettronica potrebbe essere danneggiata.

1. Aprire lo scomparto dei fusibili.

2. Estrarre il fusibile danneggiato.

3. Inserire un nuovo fusibile della stessa dimensione (15 A) nello scomparto.

4. Chiudere nuovamente lo scomparto.

Pulire il dispositivo con un panno morbido e asciutto. Non usare detergenti abrasivi o solventi per la pulizia.

Non immergere la doppia presa nei liquidi.

Prima di ogni utilizzo controllare che l‘apparecchio non sia danneggiato.
