MANUALE UTENTE WD1014X BRANDT

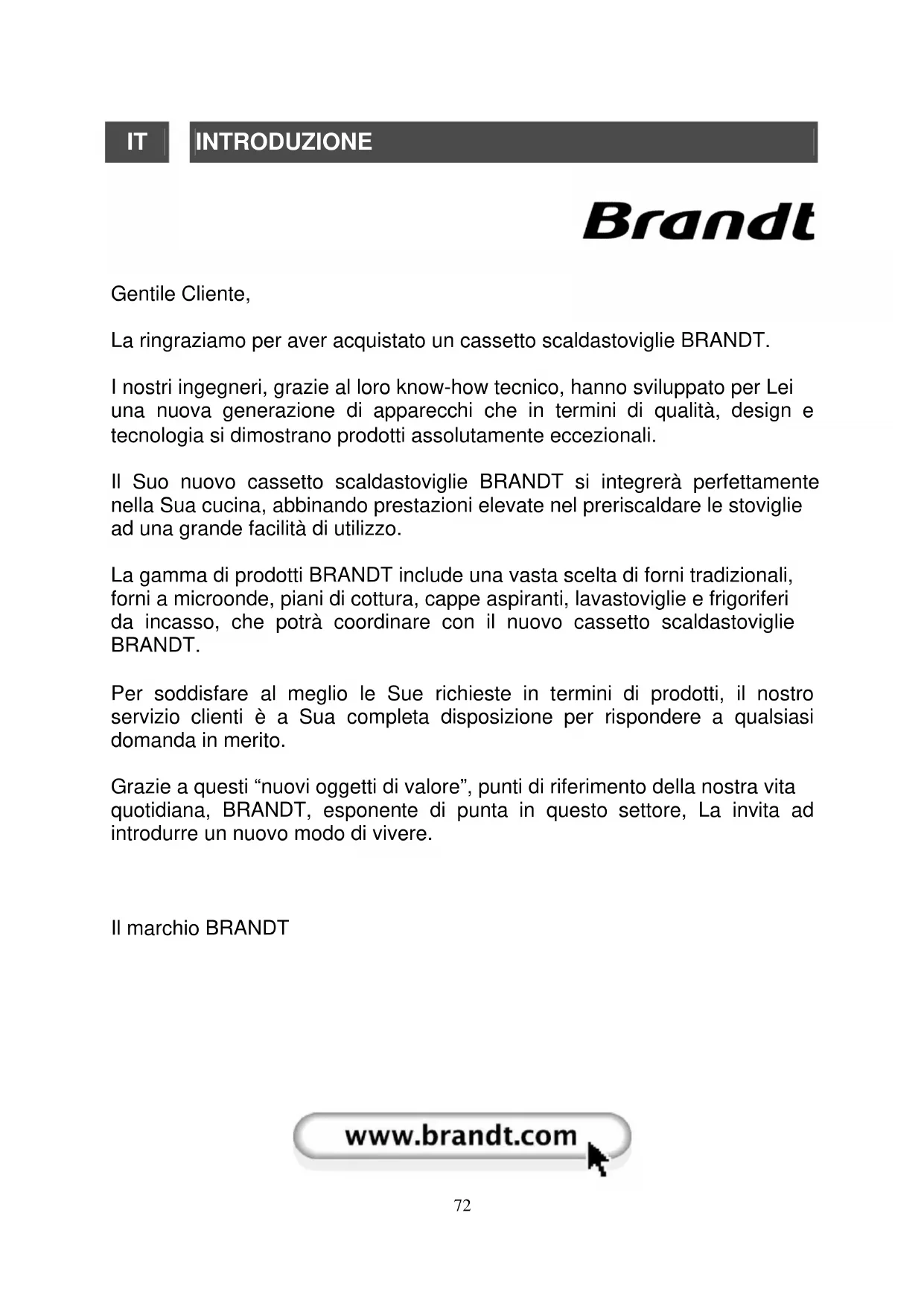

Gentile Cliente, La ringraziamo per aver acquistato un cassetto scaldastoviglie BRANDT. I nostri ingegneri, grazie al loro know-how tecnico, hanno sviluppato per Lei una nuova generazione di apparecchi che in termini di qualità, design e tecnologia si dimostrano prodotti assolutamente eccezionali. Il Suo nuovo cassetto scaldastoviglie BRANDT si integrerà perfettamente nella Sua cucina, abbinando prestazioni elevate nel preriscaldare le stoviglie ad una grande facilità di utilizzo. La gamma di prodotti BRANDT include una vasta scelta di forni tradizionali, forni a microonde, piani di cottura, cappe aspiranti, lavastoviglie e frigoriferi da incasso, che potrà coordinare con il nuovo cassetto scaldastoviglie BRANDT. Per soddisfare al meglio le Sue richieste in termini di prodotti, il nostro servizio clienti è a Sua completa disposizione per rispondere a qualsiasi domanda in merito. Grazie a questi “nuovi oggetti di valore”, punti di riferimento della nostra vita quotidiana, BRANDT, esponente di punta in questo settore, La invita ad introdurre un nuovo modo di vivere.

Protezione dell’ambiente 73 Descrizione del cassetto scaldastoviglie 74 Misure di sicurezza 75 Installazione 76 Incasso 77 Uso del cassetto scaldastoviglie 78 Pulizia e manutenzione 81 Assistenza tecnica 81

PROTEZIONE DELL’AMBIENTE: I materiali d’imballaggio di questo apparecchio sono riciclabili. Contribuite al loro riciclo e alla tutela dell’ambiente conferendoli nei cassonetti comunali previsti a tale scopo. Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.74

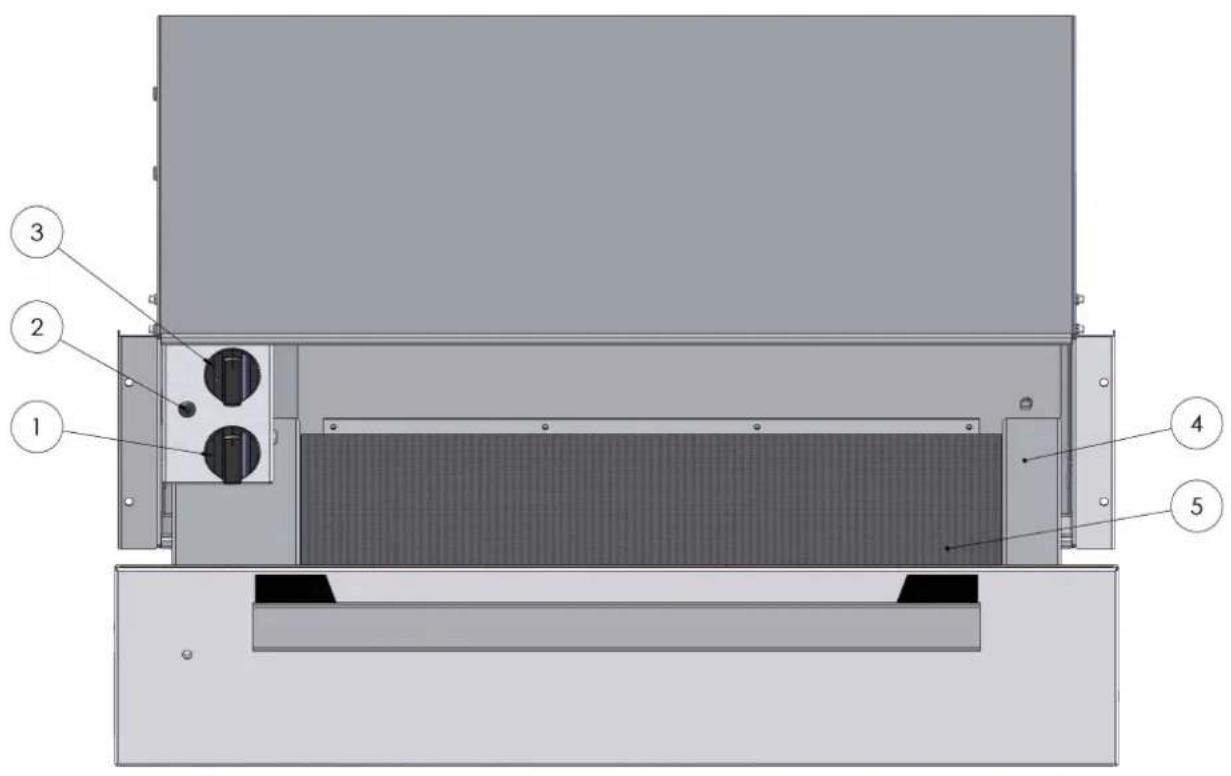

2. Spia di accensione sul frontale

3. Selettore di temperatura

4. Cassetto per stoviglie

Conservare questo manuale d’uso assieme all’apparecchio. In caso di vendita o cessione a terzi dell’apparecchio, consegnare anche il manuale. Per garantire la massima sicurezza degli utenti, leggere con attenzione questo manuale prima di installare ed utilizzare il cassetto scaldastoviglie. Questo cassetto scaldastoviglie è stato appositamente sviluppato per essere utilizzato dalle utenze domestiche. È destinato esclusivamente a preriscaldare le stoviglie. Qualsiasi altro utilizzo è vietato e può essere pericoloso. Il fabbricante declina ogni responsabilità in caso di utilizzo non conforme. Utilizzare questo apparecchio solo dopo averlo incassato. In tal caso si eviterà qualsiasi rischio di contatto con i componenti sotto tensione. Non aprire in nessun modo la carrozzeria dell’apparecchio. Il cassetto scaldastoviglie può raggiungere temperature di 70°C in funzione della regolazione di temperatura e della durata di utilizzo. Per togliere le stoviglie calde utilizzare delle prese o dei guanti. Non utilizzare il cassetto scaldastoviglie per mantenere in caldo, riscaldare o cuocere vivande o bevande. L’umidità presente nelle vivande o le bevande potrebbe determinare la corrosione dell’apparecchio. Non montare sopra il cassetto aperto né tanto meno sedervisi sopra. Si rischierebbe di danneggiare le guide telescopiche. La capacità di carico massima del cassetto è di 20 kg. Non collocare recipienti di plastica od oggetti infiammabili nell’apparecchio. Potrebbero fondere o bruciare al momento dell’accensione dell'apparecchio. Non lasciare l’apparecchio in funzione senza sorveglianza in presenza di bambini o handicappati. Assicurarsi che i bambini non giochini con l’apparecchio76

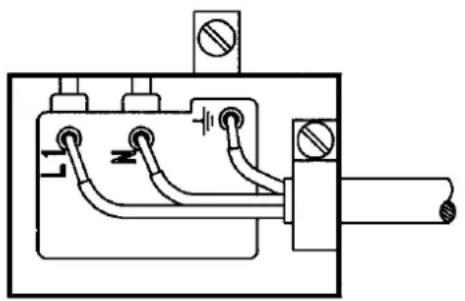

Prima di effettuare i collegamenti, verificare che i fili dell’impianto elettrico abbiano una sezione sufficiente per poter alimentare normalmente l’apparecchio. Il fusibile dell’apparecchio deve essere di 10 ampere. Bisogna prevedere nel circuito d’alimentazione un dispositivo d’interruzione bipolare nel quale l’apertura dei contatti sia superiore a 3 mm. Occorre effettuare i collegamenti elettrici prima di incassare l’apparecchio. Il cassetto deve essere collegato con un cavo di alimentazione (normalizzato) a 3 conduttori di 1 mm² di sezione (1 P + 1 N + terra), i quali devono essere collegati sulla rete a 220-240 V ∼ monofase mediante una presa di corrente (1 P + N + terra) normalizzata CEI 60083 o conformemente alle regole d’installazione. Il filo di protezione (verde/giallo) è collegato al terminale

dell’apparecchio e deve essere collegato anche a terra. Se il collegamento prevede l’installazione di una presa di corrente, questa dovrà essere accessibile una volta installato l’apparecchio. Il filo neutro del cassetto (filo blu) deve essere collegato al filo neutro della rete.77

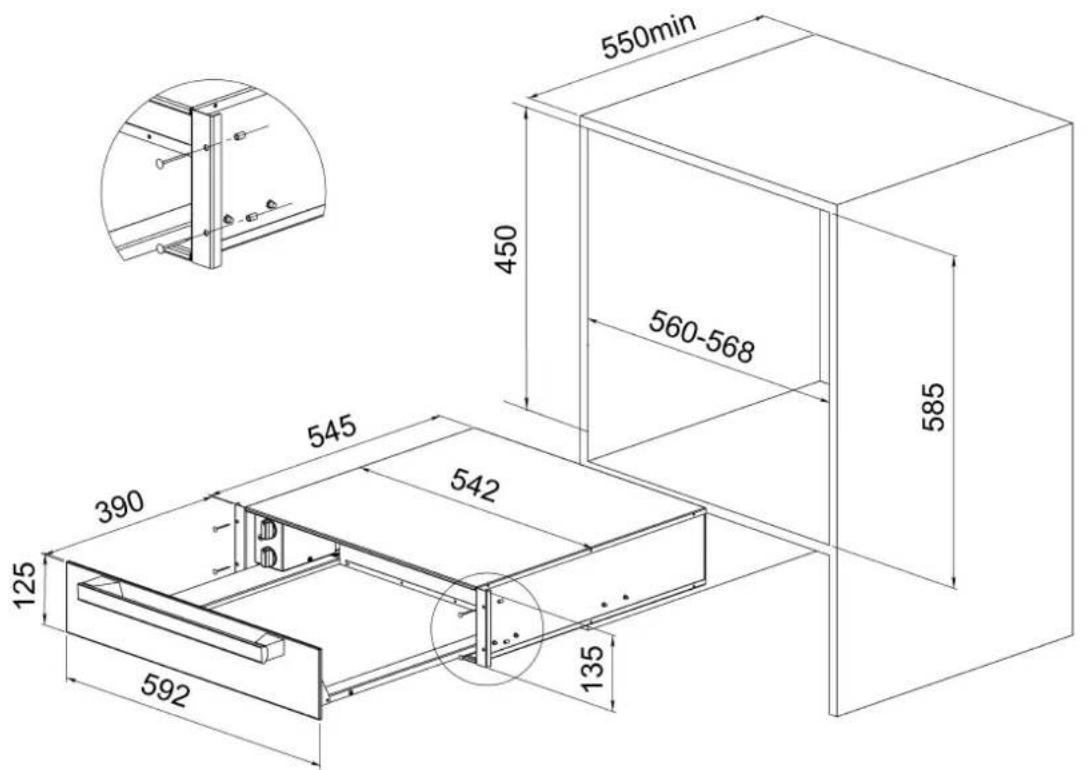

Incassare l’apparecchio nell’incavo previsto. Verificare che la carrozzeria dell’apparecchio sia ben posizionata. Aprire il cassetto e fissare l’apparecchio alle pareti laterali del mobile con le 4 viti e le 4 staffe fornite.

INFORMAZIONI PRELIMINARI: Questo apparecchio deve servire esclusivamente a preriscaldare le stoviglie. L’apparecchio dispone di un sistema di riscaldamento ad aria calda. Un ventilatore distribuisce all’interno del cassetto il calore prodotto dalla resistenza. Le stoviglie sono riscaldate rapidamente e in modo uniforme grazie alla circolazione dell’aria. Una griglia di protezione evita il contatto con la resistenza e il ventilatore. Il fondo del cassetto è rivestito di una superficie antiscivolo che impedisce alle stoviglie di scivolare quando il cassetto viene aperto.

COMANDI: Il cassetto è dotato di un selettore di temperatura e di un timer interruttore acceso/spento. Questi sono visibili solo quando il cassetto è aperto. Quando il cassetto è chiuso, la spia situata sul frontale permette di vedere se l’apparecchio è in funzione.

FUNZIONAMENTO: Mettere le stoviglie nel cassetto. Selezionare la temperatura. Selezionare la durata (minimo 10 minuti). La spia di accensione si accende. Chiudere il cassetto. Trascorso il tempo stabilito, il sistema di riscaldamento ad aria calda si disattiva e una suoneria suona. Per interrompere la suoneria, mettere il timer sulla posizione 0.79

SCELTA DELLA TEMPERATURA: il selettore di temperatura permette di regolare la temperatura tra 30 e 70°C. Di seguito sono riportati i valori di temperatura più indicati per il tipo di stoviglie utilizzate: 40°C: Per tazze o bicchieri. Le bevande calde, se v ersate nelle tazze o i bicchieri preriscaldati, si manterranno calde più a lungo e i recipienti si potranno prendere senza rischio di bruciarsi. 60°C: Per i piatti. Le vivande disposte su piatti p reriscaldati si mantengono calde e i piatti si potranno prendere senza rischio di bruciarsi.

DURATA DEL PRERISCALDAMENTO: La durata del preriscaldamento dipende da svariati fattori: materiale e spessore delle stoviglie quantità disposizione delle stoviglie regolazione della temperatura Non è quindi possibile fornire dei valori sempre attendibili. Di seguito riportiamo alcune indicazioni: Regolando la temperatura a 60°C, il riscaldamento u niforme: delle stoviglie necessarie ad un pasto per 6 persone è di circa 30 min. delle stoviglie necessarie ad un pasto per 12 persone è di circa 40 min. Sarà solo grazie all’esperienza acquisita che si potrà stabilire la durata più indicata per riscaldare le stoviglie.80

La capacità dipende dall’altezza del modello, nonché dal peso e le dimensioni delle stoviglie. La capacità di carico massima del cassetto è di 20 kg. I seguenti esempi sono forniti a titolo indicativo : WD1014X

Le quantità sono determinate dal volume Stoviglie per 6 persone: 6 piatti grandi Ø 28 cm 6 scodelle Ø 22 cm 1 insalatiera Ø 22 cm 1 insalatiera Ø 20 cm 1 insalatiera Ø 18 cm 2 piatti piani 36 cm o 16 piatti grandi Ø 28 cm + 8 tazze Ø 10 cm o 24 scodelle Ø 22 cm o 40 tazze Ø 10 cm o 60 tazze Ø 8 cm o . . .81

PULIZIA E MANUTENZIONE

Prima di effettuare la pulizia, spegnere l’apparecchio e lasciarlo raffreddare. Pulire le superfici con una spugna, detersivo per piatti e acqua calda. Asciugare quindi con un panno morbido. Non pulire l’apparecchio con un sistema di pulizia a vapore. È sconsigliato l’impiego di prodotti abrasivi, alcol o diluenti perché si rischia di danneggiare l’apparecchio. Il frontale in acciaio inox è sensibile alle scalfitture e ai tagli. Utilizzare un detergente speciale non abrasivo per acciaio inox. Il fondo antiscivolo può essere rimosso per pulire meglio il cassetto. Il fondo antiscivolo si può pulire con acqua calda e detersivo per piatti. Asciugarlo bene e rimetterlo nel cassetto solo quando è completamente asciutto.

Gli eventuali interventi sull’apparecchio devono essere effettuati da un tecnico esperto rappresentante della marca. Chiamando il servizio, indicare il riferimento completo dell’apparecchio (modello, tipo, numero di serie). Queste informazioni sono riportate sulla targhetta segnaletica.
