MANUAL DE USUARIO WD1014X BRANDT

ES MANUAL DE UTILIZACIÒN

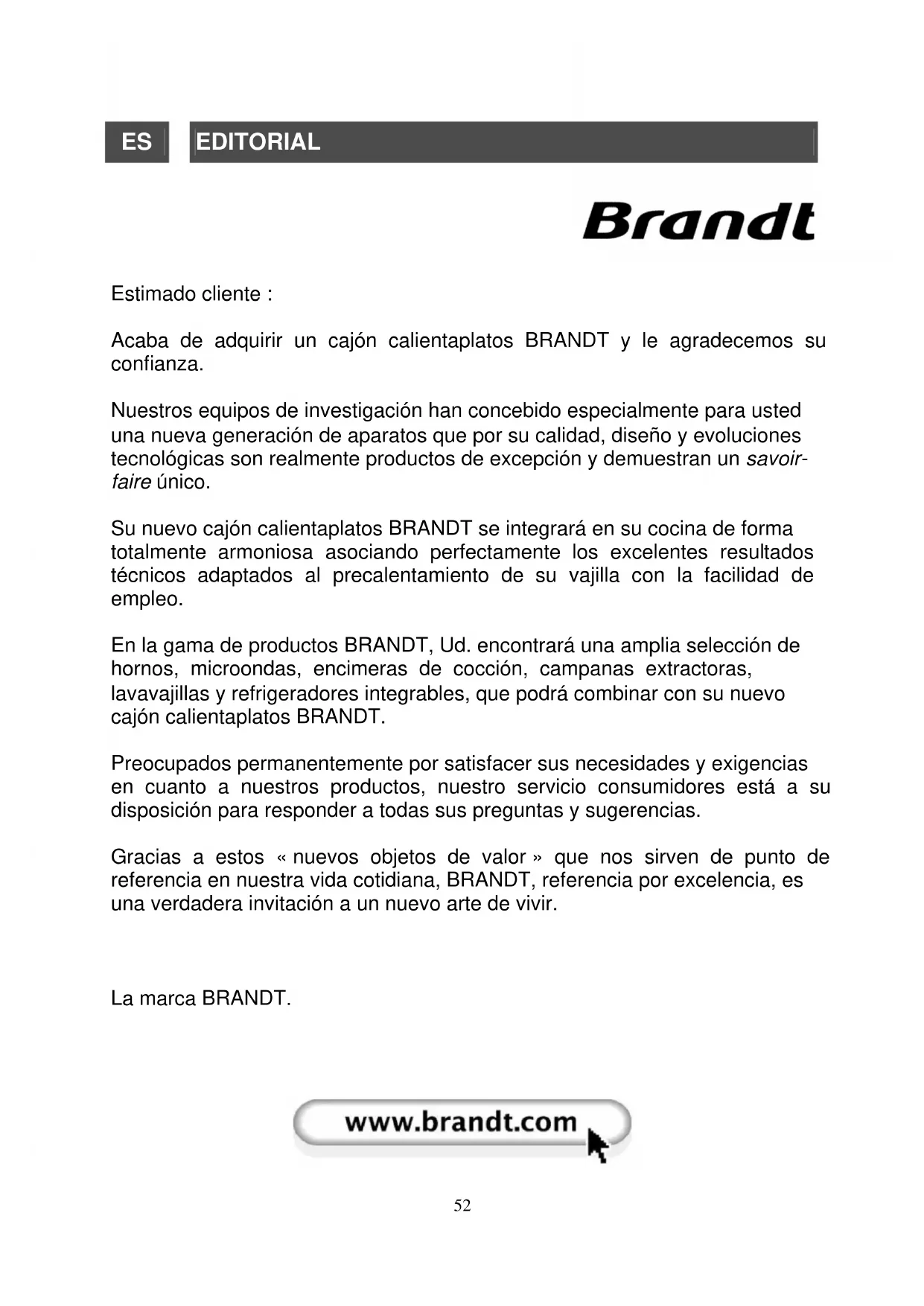

Estimado cliente : Acaba de adquirir un cajón calientaplatos BRANDT y le agradecemos su confianza. Nuestros equipos de investigación han concebido especialmente para usted una nueva generación de aparatos que por su calidad, diseño y evoluciones tecnológicas son realmente productos de excepción y demuestran un savoir- faire único. Su nuevo cajón calientaplatos BRANDT se integrará en su cocina de forma totalmente armoniosa asociando perfectamente los excelentes resultados técnicos adaptados al precalentamiento de su vajilla con la facilidad de empleo. En la gama de productos BRANDT, Ud. encontrará una amplia selección de hornos, microondas, encimeras de cocción, campanas extractoras, lavavajillas y refrigeradores integrables, que podrá combinar con su nuevo cajón calientaplatos BRANDT. Preocupados permanentemente por satisfacer sus necesidades y exigencias en cuanto a nuestros productos, nuestro servicio consumidores está a su disposición para responder a todas sus preguntas y sugerencias. Gracias a estos « nuevos objetos de valor » que nos sirven de punto de referencia en nuestra vida cotidiana, BRANDT, referencia por excelencia, es una verdadera invitación a un nuevo arte de vivir.

Protección del medio ambiente 53 Descripción del cajón calientaplatos 54 Consejos de seguridad 55 Instalación 56 Encastre 57 Uso del cajón calientaplatos 58 Mantenimiento y limpieza 61 Servicio postventa 61

PROTECCIÓN DEL MEDIO AMBIENTE : Los materiales de embalaje de este aparato son reciclables. Para participar en su reciclado, deposítelos en los contenedores municipales previstos con tal fin y contribuya así a la protección del medio ambiente. El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.54

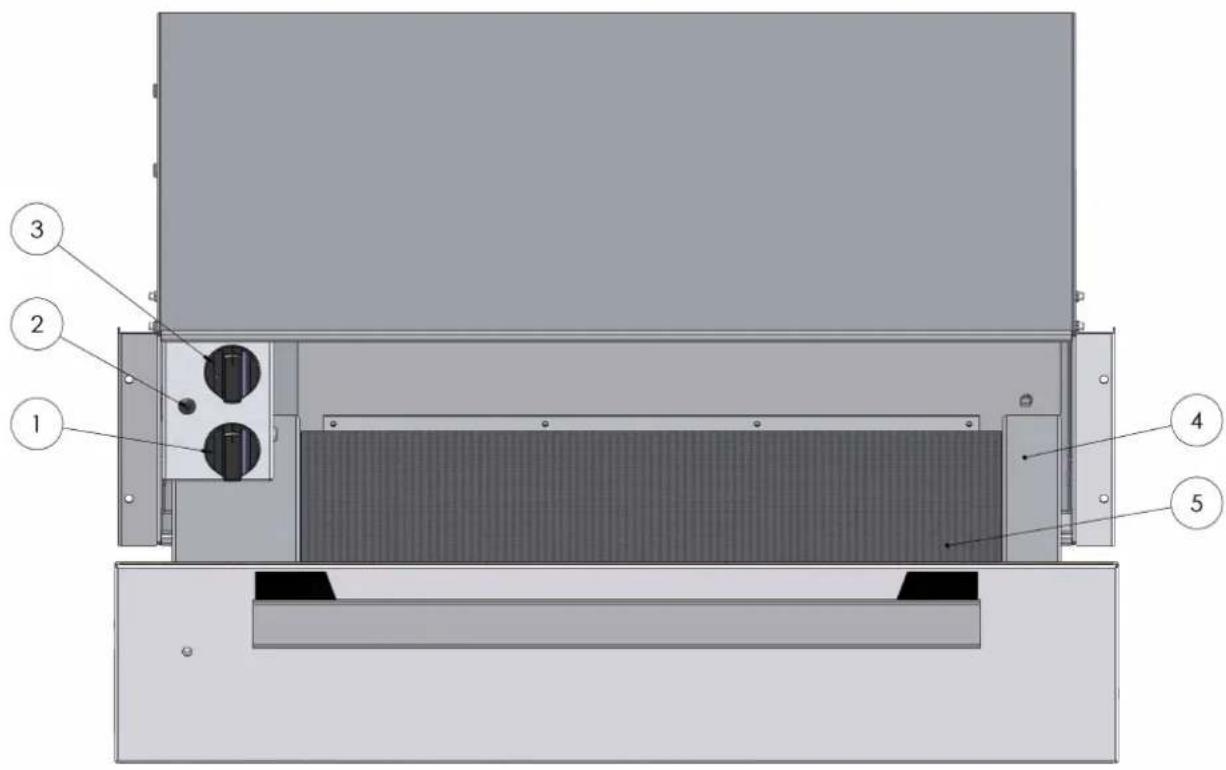

DESCRIPCIÓN DEL CAJÓN CALIENTAPLATOS

2. Indicador luminoso de encendido en fachada

3. Seleccionador de temperatura

4. Cajón para la vajilla

CONSEJOS DE SEGURIDAD

Guarde estas instrucciones de uso junto con su aparato. En caso de venta o cesión del aparato a otra persona, asegúrese de que las instrucciones de uso lo acompañen. Estas recomendaciones han sido redactadas tanto para su seguridad como para la de los demás. Le rogamos se sirva leerlas atentamente antes de instalar y utilizar su cajón calientaplatos. Este cajón calientaplatos ha sido concebido para ser utilizado por particulares en su lugar de habitación. Está destinado exclusivamente a precalentar la vajilla. Se prohíbe cualquier otro uso ya que puede ser peligroso. El fabricante declina cualquier responsabilidad en caso de uso no conforme con las indicaciones. Para evitar todo riesgo de contacto con los componentes bajo tensión, este aparato debe usarse únicamente una vez que se haya encastrado. La carrocería del aparato no debe abrirse por ningún motivo. Según la temperatura escogida y el tiempo de uso, las paredes del cajón calientaplatos pueden alcanzar una temperatura de 70°C. Use manoplas o guantes para retirar la vajilla caliente. El cajón calientaplatos no se debe emplear para mantener caliente, recalentar o cocer alimentos o bebidas ya que la humedad de los alimentos o bebidas podría ocasionar la corrosión del aparato. No se suba ni se siente en el cajón abierto ya que los rieles telescópicos podrían dañarse. La capacidad de carga del cajón es de 20 kg máximo. No guarde en el aparato recipientes de plástico u objetos inflamables ya que podrían derretirse o inflamarse en el momento de ponerlo en marcha. Este aparato no está previsto para ser utilizado por niños o por personas discapacitadas sin supervisión. Los niños han de ser vigilados con el fin de asegurar que no juegan con el aparato.56

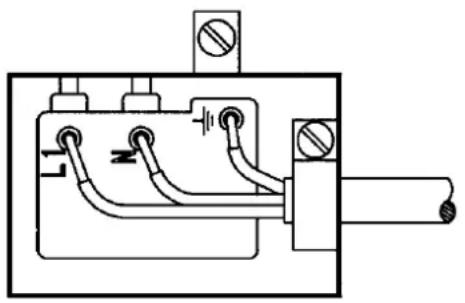

Antes de proceder a la conexión, cerciórese de que los cables de su instalación eléctrica son de una sección suficiente para alimentar normalmente el aparato. El fusible de su instalación debe ser de 10 amperes. Es también necesaria, en el circuito de alimentación, la presencia de un interruptor bipolar, con una apertura entre contactos superior a 3 mm. La conexión eléctrica deberá hacerse antes de instalar el aparato en el mueble. El cajón debe conectarse con un cable de alimentación (normalizado) de 3 conductores de 1 mm² (1 f + 1 N + tierra) que deben ser conectados en red 220-240 V ∼ monofásica por medio de un enchufe 1 f + N + tierra normalizado CEI 60083 o de conformidad con las reglas de instalación. El hilo de protección (verde/amarillo) está conectado al terminal

del aparato y debe conectarse a la tierra de la instalación. En caso de conexión con enchufe, éste debe quedar accesible después de la instalación del aparato. El neutro del cajón calientaplatos (hilo azul) debe conectarse con el neutro de la red.57

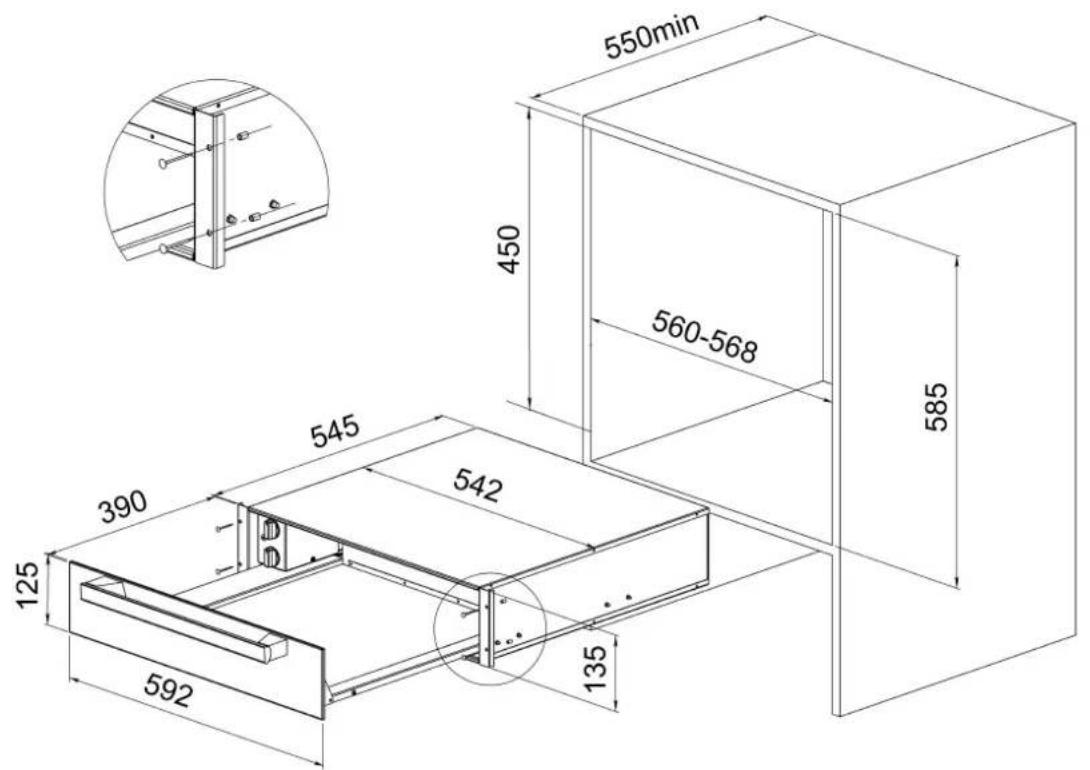

Encaje el aparato en el nicho del mueble. Compruebe que la carrocería del aparato esté bien puesta. Abra el cajón y fije el aparato en las paredes laterales del mueble por medio de los 4 tornillos y de las 4 piezas de sujeción y refuerzo que se incluyen.

INFORMACIÓN PREVIA : Este aparato debe servir única y exclusivamente para calentar la vajilla. El aparato dispone de un sistema de calentamiento de aire caliente. Un ventilador reparte por todo el cajón el calor de la resistencia. La vajilla se calienta de forma uniforme y rápida gracias a la circulación de aire. Una rejilla de protección evita el contacto con la resistencia y el ventilador. El fondo del cajón está recubierto de una superficie antideslizante que impide que la vajilla resbale cuando se abre el cajón.

ELEMENTOS DE MANDO : Este aparato está equipado de un seleccionador de temperatura y de un minutero interruptor On/Off, visibles sólo cuando el cajón está abierto. Cuando el cajón está cerrado, el indicador luminoso situado en la parte delantera del aparato le permite ver si éste está funcionando.

INSTRUCCIONES PARA EL MANDO : Deposite la vajilla en el cajón. Seleccione la temperatura. Seleccione la duración (mínimo 10 minutos). El indicador luminoso se enciende. Cierre el cajón. Una vez pasado el tiempo seleccionado, el sistema de aire caliente se detiene y suena un timbre. Para detener el timbre, vuelva a la posición 0.59

SELECCIÓN DE LA TEMPERATURA : El selector de temperatura permite regular una temperatura comprendida entre 30 y 70 °C. En la escala de temperatura, he aquí las temperaturas ideales para el tipo de vajilla utilizada : 40 °C : para las tazas o los vasos. Cuando las bebi das calientes se sirven en tazas o vasos precalentados a esta temperatura se mantienen calientes durante más tiempo y el recipiente puede tocarse sin riesgo de quemarse. 60 °C : para los platos y fuentes. Los alimentos qu e se sirven en platos o fuentes precalentados a esta temperatura se mantienen calientes y los recipientes pueden tocarse sin riesgo de quemarse.

TIEMPO DE PRECALENTAMIENTO : El tiempo de precalentamiento depende de varios factores : material y espesor de la vajilla carga disposición de la carga regulación de la temperatura Por lo tanto, no es posible dar valores comprobables de forma constante. Algunas indicaciones : Para un ajuste de temperatura de 60 °C, el precalen tamiento homogéneo : de la vajilla que se necesita para una comida de seis personas es de aproximadamente 30 min. de la vajilla que se necesita para una comida de doce personas es de aproximadamente 40 min. Con la experiencia, Ud. logrará determinar cuál es el tiempo de precalentamiento más apropiado para su vajilla.60

La capacidad depende del alto del modelo, del peso y de las dimensiones de su vajilla. La capacidad de carga del cajón es de 20 kg máximo.

Los ejemplos siguientes se dan a título indicativo : WD1014X

Las cantidades están determinadas por el volumen Vajilla para 6 personas : 6 platos grandes Ø 28 cm 6 platos de sopa Ø 22 cm 1 ensaladera Ø 22 cm 1 ensaladera Ø 20 cm 1 ensaladera Ø 18 cm 2 fuentes para carne 36 cm o 16 platos grandes Ø 28 cm + 8 tazones Ø 10 cm o 24 platos de sopa Ø 22 cm o 40 tazones Ø 10 cm o 60 tazas Ø 8 cm o . . .61

Antes de proceder a cualquier mantenimiento, detenga el aparato y déjelo enfriar. Limpie todas las superficies únicamente con una esponja, detergente para vajilla y agua caliente. Luego, seque con un trapo suave. No limpie el aparato con un limpiador de vapor. Se desaconseja el uso de productos abrasivos, alcohol o diluyente ya que podrían deteriorar el aparato. La fachada de acero inoxidable se puede rayar o cortar fácilmente. Emplee un detergente especial para acero inoxidable, no abrasivo. El fondo antideslizante se puede sacar para limpiar el fondo del cajón. Puede limpiar el fondo antideslizante con agua caliente y líquido para la vajilla. Luego, séquelo bien y vuelva a ponerlo en el cajón cuando esté totalmente seco.

Las intervenciones que requiera la máquina deberán ser efectuadas: - por el revendedor, - o por cualquier profesional cualificado depositario de la marca. Al llamar, mencione la referencia completa de la máquina (modelo, tipo y número de serie). Estos datos figuran en la placa de identificación situada en la máquina.62

2. Indicador luminoso de funcionamento
