WD1014X - Gavetas e armários aquecidos BRANDT - Manual de utilização gratuito

Tipo de produto	Gaveta de aquecimento embutível
Marca	Brandt
Modelo	WD1014X
Uso principal	Pré-aquecimento da louça (xícaras, copos, pratos, travessas)
Faixa de temperatura	30 °C a 70 °C
Temporizador	De 10 minutos a várias horas, desligamento automático com sinal sonoro
Capacidade de carga máxima	20 kg
Tipo de aquecimento	Ar quente pulsado com ventilador
Fundo antiderrapante	Sim, removível para limpeza
Grade de proteção	Sim, para evitar contato com a resistência e o ventilador
Temperatura recomendada para xícaras/copos	40 °C
Temperatura recomendada para pratos/travessas	60 °C
Tensão de alimentação	220-240 V monofásico
Fusível recomendado	10 A
Seção do cabo de alimentação	3 condutores de 1 mm² (fase, neutro, terra)
Tipo de cabo de alimentação	H05RNF 3 × 1 mm²
Dimensões (estimativa)	Embutimento padrão de 60 cm de largura
Manutenção	Esponja, água quente e detergente líquido; não use limpador a vapor nem produtos abrasivos
Manutenção da fachada inox	Usar um produto especial para inox não abrasivo
Instruções de segurança	Não aquecer/cozinhar alimentos; não subir na gaveta; não guardar plástico ou objetos inflamáveis
Instalação elétrica	Dispositivo de corte bipolar obrigatório; tomada acessível após embutimento

Perguntas frequentes - WD1014X BRANDT

Qual é a temperatura máxima da gaveta de aquecimento WD1014X?

A temperatura máxima é de 70 °C, ajustável de 30 a 70 °C através do seletor.

Pode-se usar a gaveta de aquecimento para cozinhar alimentos?

Não, é exclusivamente projetada para pré-aquecer a louça. Qualquer outro uso (cozinhar, reaquecer alimentos) é proibido e pode danificar o aparelho.

Qual é a capacidade de carga máxima?

A capacidade de carga máxima é de 20 kg. Não exceda esse limite para evitar danificar os trilhos telescópicos.

Quanto tempo leva para pré-aquecer a louça para 6 pessoas?

A uma temperatura de 60 °C, leva cerca de 30 minutos para um pré-aquecimento homogêneo da louça para seis pessoas.

Como limpar a gaveta de aquecimento?

Use uma esponja com água quente e detergente líquido. Seque com um pano macio. Não use limpador a vapor, produtos abrasivos, álcool ou diluente. O fundo antiderrapante é removido para ser limpo separadamente.

A gaveta de aquecimento desliga automaticamente?

Sim, quando o tempo programado no temporizador termina, o aquecimento para e um sinal sonoro soa. Coloque o temporizador em 0 para parar o sinal.

Quais são as dimensões de embutimento do WD1014X?

As dimensões exatas não são fornecidas, mas é um modelo padrão de 60 cm de largura. Consulte o manual para as medidas precisas do nicho.

Posso usar a gaveta sem embuti-la?

Não, o aparelho deve ser usado apenas embutido para evitar contato com componentes energizados. A instalação deve ser feita por um profissional.

Qual potência elétrica o aparelho consome?

A potência não é especificada, mas em uma tomada 220-240 V com fusível 10 A, a potência máxima é de aproximadamente 2400 W. Na prática, é menor.

A gaveta de aquecimento é adequada para todos os tipos de louça?

Sim, mas evite recipientes plásticos ou objetos inflamáveis. O fundo antiderrapante e a grade de proteção garantem uso seguro. As temperaturas recomendadas são 40 °C para copos/xícaras e 60 °C para pratos/travessas.

MANUAL DE UTILIZADOR WD1014X BRANDT

TIEMPO DE PRECALENTAMENTO :

El tiempo dePRECALTAMENTO depende de variedos factores :

Acaba de adquirir um aquecedor de loça BRANDT e estamos-lhe gratos por isso.

As{nossas equipas de investigacaoconceberam a pensar em siuma nova geração de aparehos que, pela sua qualidade, concepcao e evolucao Tecnologica, são produits de exception, revelando acontecimentos praticos únicos.

O novo aquecedor de loça BRANDT integra-se harmoniosamente na sua cozinha e alia perfeitamente fácil de'utilisation e elevado grau de desempenso.

Encontrará igualmente na gama de produits BRANDT uma vasta seleção de fornos, micro-ondas,placedo cozinha,exaustores,maquinas de lavar loça e frigoríficos integraveis,que poderacoordenar com o novo aquecedor de loça BRANDT.

Com a preocupação permanente de satisfazer cabalmente as necessidades dos pacientes, o meu service de apoio ao consumidor encontrar-se ao seu dispor para responder a todas as perguntas e ouvir as suas sugestões.

Gracias a estas "novos objectos de valor", verdadeiros pontos de referencia na vida quotidiana, a BRANDT, cunho de excelência, convidia a uma nova arte de vivir.

A marca BRANDT.

INDICE

PT

Proteção do ambiente 63

Descrição do aparecido 64

Utilização do aparecido 68

Manutenção e limpeza 71

O material de embalagem deste aparecido é reciclavel. Participe na sua reciclagem e contribua assim para a proteção do ambiente, depositando-o nos contentores previstos para o efeito (papelões).

O*símbolo no produit ou na embalagem indica que este produits não pode ser tratado como lixo dométrico. Em vez disso, deve ser entrega ao centro de recolha selectiva para a reciclagem de equipamento eletrico e electrónico.

Ao garantir uma eliminacao adequada deste produto, iráaabdar a evitar eventuels consequencias negativas para o meio ambiente e para a salute Pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produit.

Para obter informações maisTERMORizadas sobre a reciclagem deste,.
produto,contacte os serviceos municipalizados locais,o centro de recolha
selectiva da sua area de residencia ou o estabelecimento onde adquiriu o
produo.

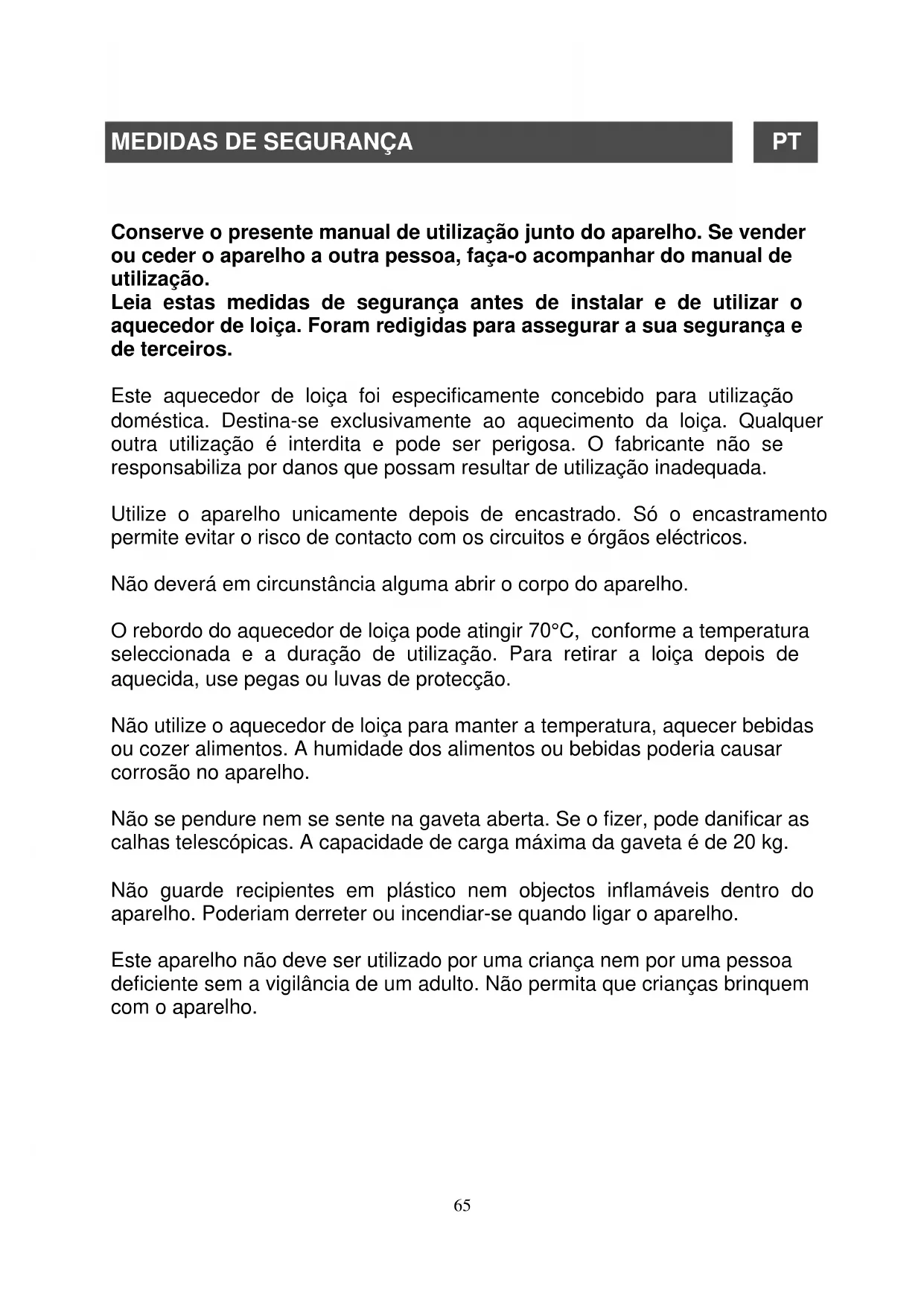

Conserve o presente manual de'utilisation jusqu do aparelho. Se vend er ou ceder o aparelho a outra pessoa, forma-o accompanying do manual de uso.

Leia estas medidas de seguranga antes de instalar e de'utilizar o aquecedor de loia. Foram redigidas para assegurar a sua seguranga e de terreiros.

Este aquecedor de loça foi especificamente concebido para'utilização dométrica. Destina-se exclusivamente ao aquecidona do loça. Qualquer outra Utilização é interdita e pode ser perigosa. O fabricante não se responsabiliza por danos que possam resultar de'utilização inadequada.

Utilize o aparelho unicamente(before de encastrado. Só o encastramento permite evaporar o risco de contacto com os circuitos e orgaos electricos.

Não deverá em circunstência alguma abrir o corpo do aparelho.

Orebordo do aquecedor de loça pode atingir 70°C , conforme a temperatura selecionada e a duração de utilizesçao. Para退市ar a loça antes de aquecida, use pegas ou luvas de proteçao.

Não utilize o aquecedor de loça para fazer a temperatura, aquecer bebidas ou cozer alimentos. A turbidade dos alimentos ou bebidas poderia fazer correso no aparecido.

Não se pendure nem se sente na gaveta aberta. Se o fizer, pode danIFICAR as calhas telescópicas. A capacidade de cargo Tmaxima da gaveta é de 20 kg.

Não guarde recipientes em plácico nem objectos inflamáveis dentro do aparelho. Poderiam derreter ou incendiar-se quando ligar o aparelho.

Este aparecido não deva ser realizado por uma criança nem por uma pessoa deficiente sem a vigilência de umadulto. Não permitta que crianças brinquem com o aparecido.

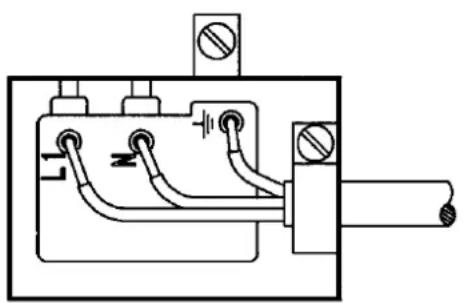

Antes de efectuar a ligação, verifique que os cabos electricos tem uma secção adequada para alimentar normalmente o aparecido. O fusível da instalação deve ser de 10 amperes.

É necessário prever no circuito de alimentação um disjuntor diferencial bipolar, cuja distência de abertura entre os contactos sera superior a 3 mm.

A ligação eletrica deve ser efectuada antes da instalação do aparelho no molevel.

A gaveta deve ser ligada com um cabo de alimentacao (normalizo) de 3
condutores de 1mm² (1 fase +1 neutro ^+ terra) que, por sua vez, devem ser
ligados a rede monofasica (220 - 240V) por intermedio de uma tomada de
alimentacao eletrica (1 fase +1 neutro ^+ terra) normalizada em
conformidade com a norma CEI 60083 ou com as regras de instalacao. O
cabo de protecao (verde/amarelo) está ligado ao terminal do aparelho e
deve ser protegado por condutores de terra.

No caso de ligação a tomada de alimentação eletrica, esta deve permanecer acessível uma vez instalado o aparelho.

O fio neutro do aquecedor de loiça (fio azul) deve ser ligado ao fio neutro da rede.

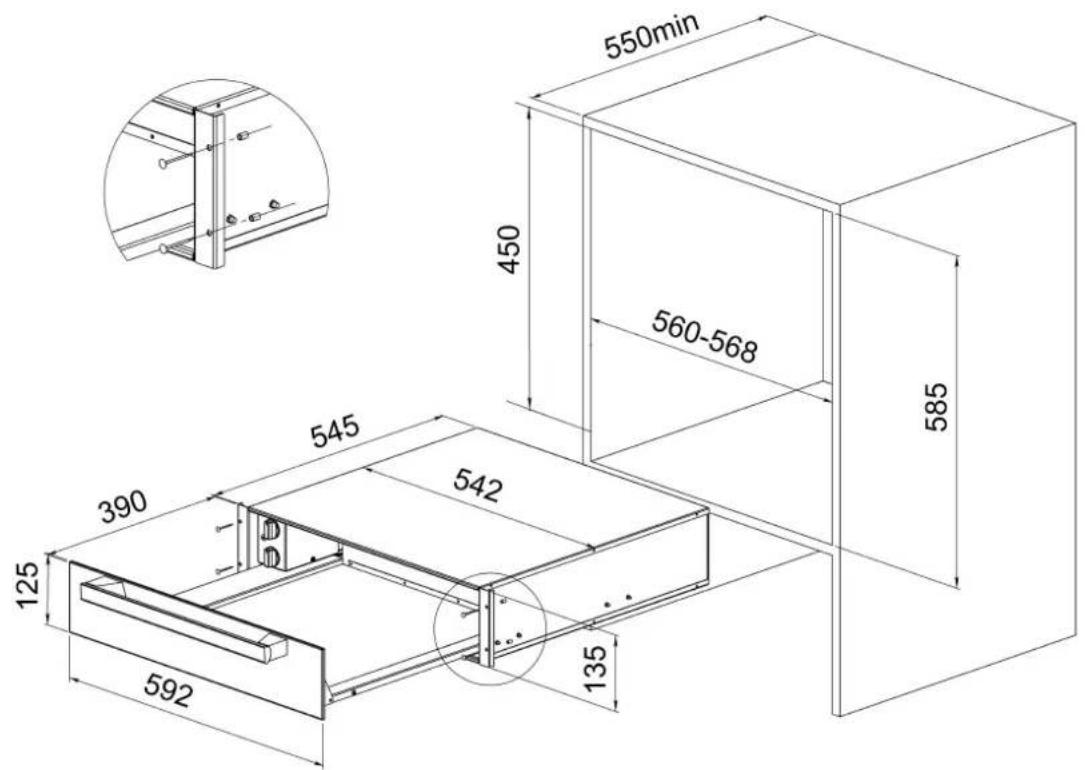

ENCASTRAMENTO

PT

Instale o aparecido no espoço previsto para oefeito. Confirme que a gaveta está bem nivelada.

Abra a gaveta e fixe-a as paredes laterais do molev, utilizing os 4 parafusos e os 4 espaçadores fornecidos.

WD1014X

INFORMAÇAO PREVIA:

Esteaporelho serve exclusivamente paraaquecer loica.

O aparecido dispôe de umsystema de aquecimento por convecção. Um ventilador distribui o calor da resistência na gaveta. A loça é aquecida uniforme e rapidamente gratas à circulacao de ar.

Uma greha de proteção evita o contacto com a resistência e o ventilador.

A base da gaveta tem revestimento antideslizante para impedir que a loça se desloque aoAbrir e fechar a gaveta.

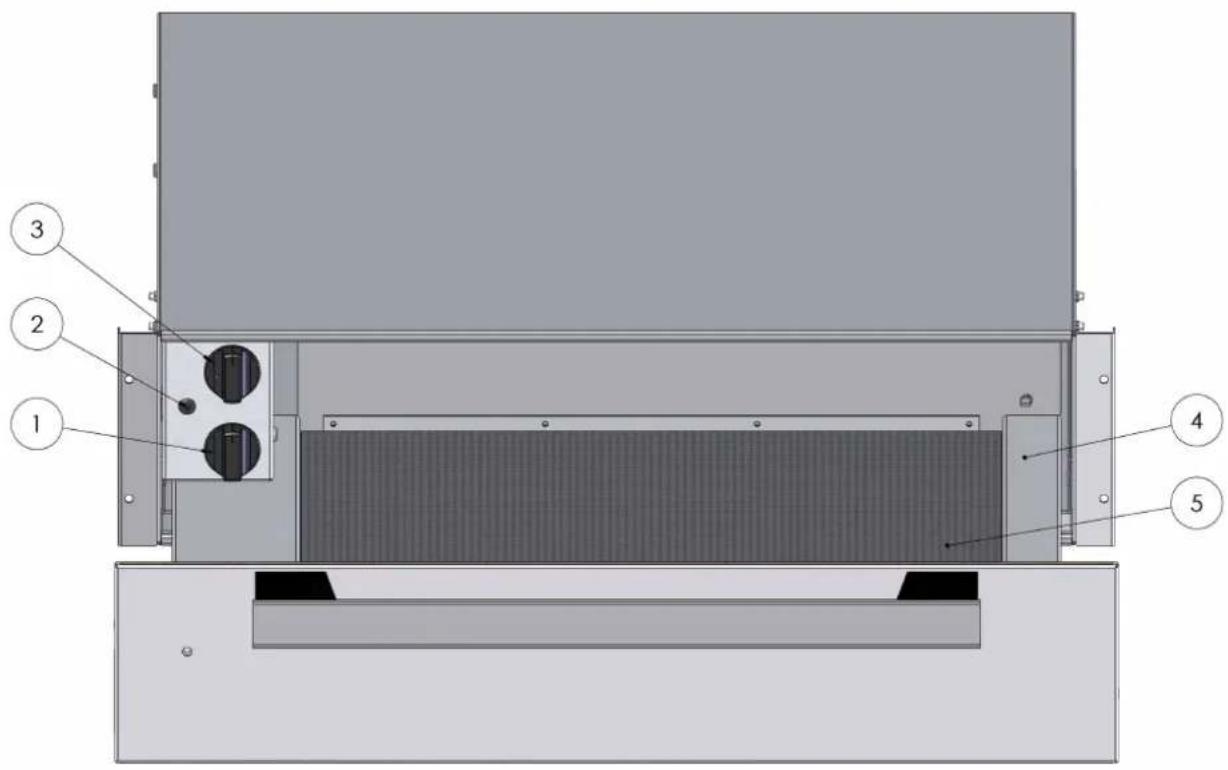

ELEMENTOS DE COMANDO:

O aparelho dispõe de um selector de temperatura e de um interruptor temporizzato. Estes elementos são são visíveis quando a gaveta está aberta. quando a gaveta está fechada, o indicator luminoso situado no exterior doaporelho permite-lhe ver se este está em funcaoamento.

PRINCIPIO DE COMANDO:

• Cologne a loça na gaveta.
• Selezione a temperatura.
• Marque o tempo de aquecimento (minimo 10 Minutes).

O indicator luminoso acende-se.

• Feche a gaveta.

quando se esgota o tempo selecionado, o Sistema de aquecimento por convecção para e é emitido um avis sonoro.

Para desactivar o aviso sonoro, colque o marcador na posicao 0.

SELECCAO DA TEMPERATURA:

O selector de temperatura permite marcar una temperatura compreendida entre 30 e 70°C .

Seguem-se os values de temperatura mais adaptados ao tipo de loçautilizzato:

• 40°C : para chávenes ou copos. Deitadas em chávenes ou copos aquecidos a esta temperatura, as bebidas quentes conservam o seu calor mais tempo e o recipiente pode ser tocado sem que se queime.
• 60°C : para pratos e travessas. As iguarias em prato s ou travessas aquecidas conservam o calor. Os pratos e as travessas podem, no entanto, ser tocados sem que se queime.

TEMPO DE AQUECIMENTO:

O tempo de aquecimento depende de various factores:

material e espessura da loica,
- cargo,
disposicao da energia,
- regulação da temperatura.

Não é, pouco, possível indicar valore precisos.

Para uma regulação de temperatura de 60°C , o aqueciço uniforme:

da loça necessária a uma refeicao para-ossemicos é de aproximamente 30 minutos;
da loça necessária a uma refeação para doze pessoas é de aproximamente 40 minutos.

A experiencia determinará o tempo de aquecimento mais adequado para a sua loça.

CAPACIDADE:

A capacidade depends da alta do modelo e do peso, tamanho e forma da loça.

A capacidade de energia maxima da gaveta é de 20kg

Os exemplos seguentes são presentados a&tulo meramente informativo :

WD1014X

As quantidades são determinadas pelo volume

Loça para 6 pessoas:

6 pratos grandes 28 cm
6 pratos de sopa 022 cm
1 saluteira 022cm
1 saladeira 20 cm
1 saluteira 18cm
2 travessas de carne 36 cm

Antes de qualquer operacao de manutencao, desligue o aparelho e deixe-o arrefecer.

Limpe todas as superficies unicamente com uma esponja, detergente para loça eágua quente. Seque seguidamente com um pano suave.

Não limpe o aparelho com máquinas ou pistolas de limpeza a vapor.

Não é aconselhável a utilizesçao de produits abrasivos, alcool ou diluente, porque são susceptíveis de deteriorar o aparelho.

A face do aparelho em aço inoxidável é sensível a riscos e golpes. Utilize um produit não abrasivo especial para aço inoxidável.

A base com revestimento antideslizante pode ser retirada para limpar a gaveta.

A base da gaveta pode ser limpa com agua quente e detergente para loça. A seguir, sequa-a bem e, quando estiver perfeitamente seca, volta a colocar na gaveta.

SERVIÇOS AUTORIZADOS

Qualquer intervenção no seu aparecido deve ser realizada:

-querpelo seu revendedor,
- quer porOOTRO profisional qualificado autorizzato pela marca.

Ao chamá-los, indique a referencia completeness do seu aparelho (modelo, tipo e número de série). Estas informações figuram na placac de identificacao fixada no aparelho.
