BEDIENUNGSANLEITUNG WD1014X BRANDT

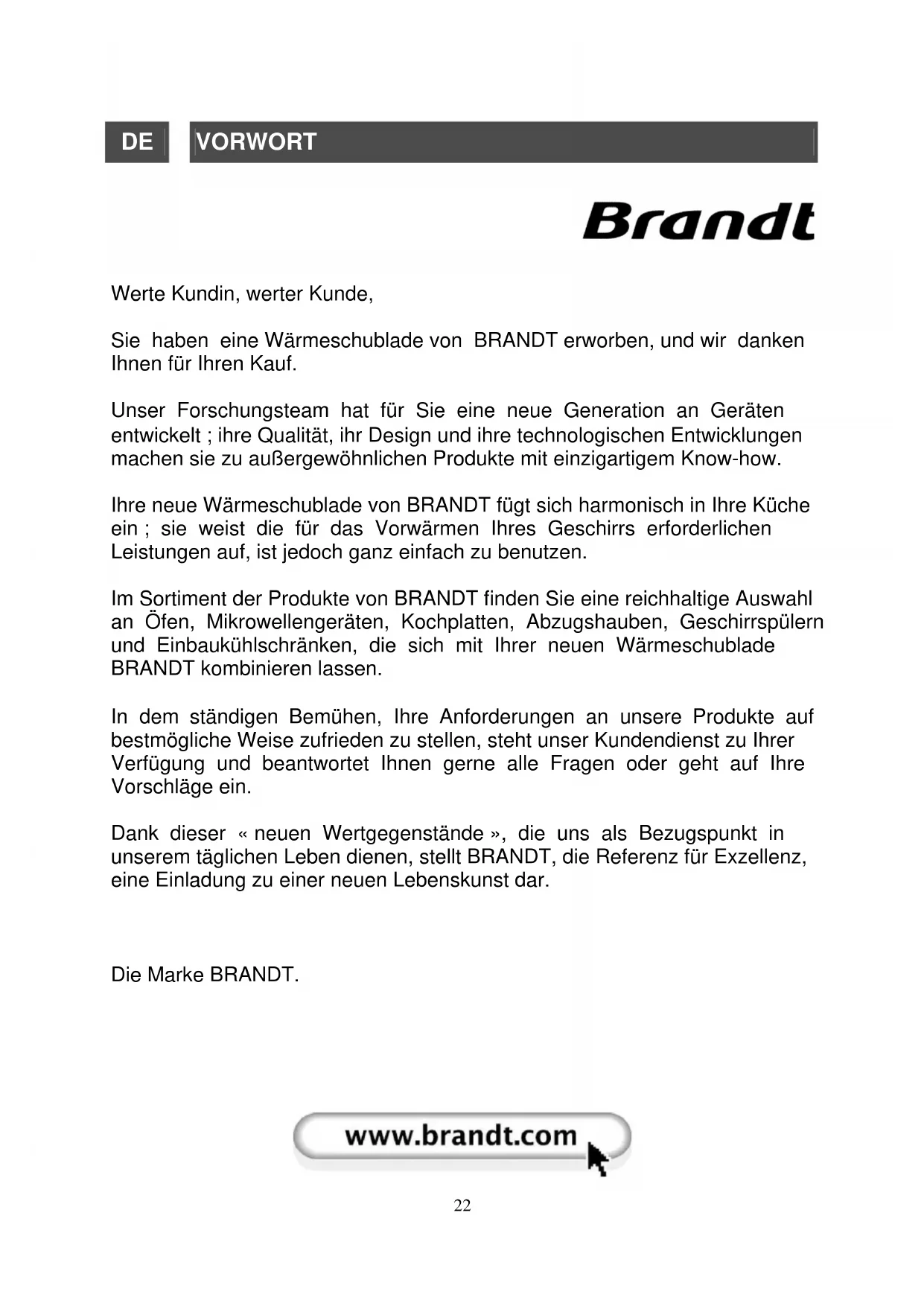

Werte Kundin, werter Kunde, Sie haben eine Wärmeschublade von BRANDT erworben, und wir danken Ihnen für Ihren Kauf. Unser Forschungsteam hat für Sie eine neue Generation an Geräten entwickelt ; ihre Qualität, ihr Design und ihre technologischen Entwicklungen machen sie zu außergewöhnlichen Produkte mit einzigartigem Know-how. Ihre neue Wärmeschublade von BRANDT fügt sich harmonisch in Ihre Küche ein ; sie weist die für das Vorwärmen Ihres Geschirrs erforderlichen Leistungen auf, ist jedoch ganz einfach zu benutzen. Im Sortiment der Produkte von BRANDT finden Sie eine reichhaltige Auswahl an Öfen, Mikrowellengeräten, Kochplatten, Abzugshauben, Geschirrspülern und Einbaukühlschränken, die sich mit Ihrer neuen Wärmeschublade BRANDT kombinieren lassen. In dem ständigen Bemühen, Ihre Anforderungen an unsere Produkte auf bestmögliche Weise zufrieden zu stellen, steht unser Kundendienst zu Ihrer Verfügung und beantwortet Ihnen gerne alle Fragen oder geht auf Ihre Vorschläge ein. Dank dieser « neuen Wertgegenstände », die uns als Bezugspunkt in unserem täglichen Leben dienen, stellt BRANDT, die Referenz für Exzellenz, eine Einladung zu einer neuen Lebenskunst dar.

Umweltschutz 23 Beschreibung der Wärmeschublade 24 Sicherheitshinweise 25 Installation 26 Einbau 27 Benutzung der Wärmeschublade 28 Unterhalt und Reinigung 31 Kundendienst 31

UMWELTSCHUTZ : Das Verpackungsmaterial dieses Gerätes ist recycelbar. Deponieren Sie die Verpackung in die entsprechenden kommunalen Container ; durch das Recycling tragen Sie zum Umweltschutz bei. Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.24

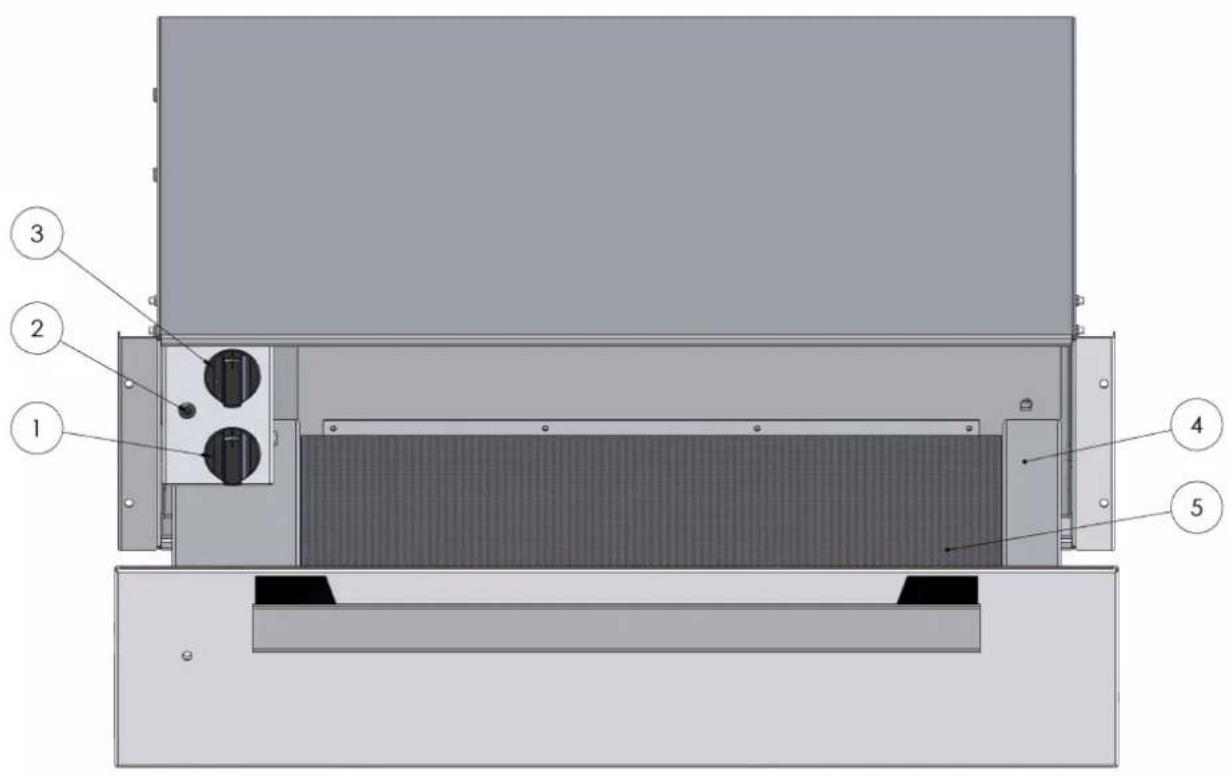

BESCHREIBUNG DER WÄRMESCHUBLADE

1. Zeitschalter/Ausschalter Ein/Aus

2. Anzeigeleuchte für Stromspannung an der Vorderseite

3. Temperaturwählschalter

4. Geschirrschublade

Bewahren Sie diese Betriebsanweisung zusammen mit dem Gerät auf. Sollte das Gerät an eine andere Person verkauft oder weitergegeben werden, sollten Sie darauf achten, dass die Betriebsanweisung dem Gerät beigefügt wird. Ehe Sie Ihre Wärmeschublade installieren und benutzen, machen Sie sich bitte mit diesen Ratschlägen vertraut. Sie dienen Ihrer eigenen Sicherheit und der Sicherheit anderer Personen. Diese Wärmeschublade wurde entwickelt, um von Privatpersonen in ihrer Wohnung benutzt zu werden. Sie dient ausschließlich dem Vorwärmen von Geschirr. Alle anderen Verwendungen können gefährlich sein und sind verboten. Der Hersteller lehnt jede Haftung im Fall einer unsachgemäßen Benutzung ab. Benutzen Sie das Gerät erst nach dem Einbau. Erst dann besteht nicht mehr die Gefahr eines Kontaktes mit Bauteilen unter Spannung. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Die Wand der Wärmeschublade kann je nach gewählter Temperatur oder Benutzungsdauer 70°C heiß werden. Zum Herausnehmen des warmen Geschirrs benutzen Sie Topflappen oder Handschuhe. Benutzen Sie die Wärmeschublade nicht zum Warmhalten, Aufwärmen oder Kochen von Nahrungsmitteln oder Getränken. Die Feuchtigkeit der Nahrungsmittel oder Getränke könnte zur Korrosion des Gerätes führen. Stellen oder setzen Sie sich nicht auf die geöffnete Schublade, um die Teleskopschienen nicht zu beschädigen. Das Ladegewicht der Schublade beträgt maximal 20 kg. Bewahren Sie keine Gegenstände aus Kunststoff und keine entzündlichen Gegenstände im Gerät auf. Sie könnten bei der Inbetriebnahme schmelzen oder Feuer fangen. Kinder oder Behinderte dürfen das Gerät nur unter Aufsicht bedienen. Kinder sind zu beaufsichtigen, damit sichergestellt ist, dass sie nicht mit dem Gerät spielen.26

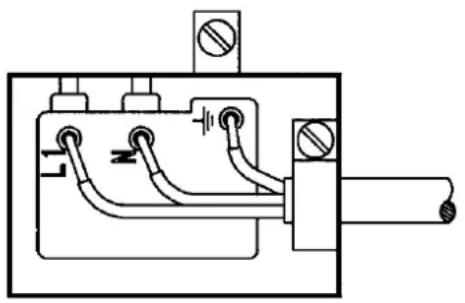

Ehe Sie das Gerät anschließen, vergewissern Sie sich, dass die Drähte Ihrer Elektroanlage ausreichend bemessen sind, um das Gerät normal zu versorgen. Die Sicherung Ihrer Anlage muss 10 Ampere leisten. Im Stromkreis muss ein Schalter vorgesehen sein, der zweipolig schließt und trennt und dessen Kontaktöffnung mehr als 3 mm beträgt. Die Stromanschlüsse sind durchzuführen, ehe das Gerät in den Schrank eingefügt wird. Die Schublade muss mit einem (Standard-)Stromkabel mit 3 Leitern von 1 mm² (1 ph + 1 N + Erde) angeschlossen werden, die mittels eines (Standard- )Steckers 1 ph + N + Erde CEI 60083 oder gemäß den Installationsregeln an das Netz 220-240 V ∼ (einphasig) angeschlossen werden. Der Schutzdraht (grün/gelb) wird mit der Klemme

des Gerätes verbunden und an die Erde der Anlage angeschlossen. Bei einem Anschluss mit Steckdose muss diese nach der Installation des Gerätes zugänglich bleiben. Der Nullleiter der Wärmeschublade (blauer Draht) ist an den Nullleiter des Netzes anzuschließen.27

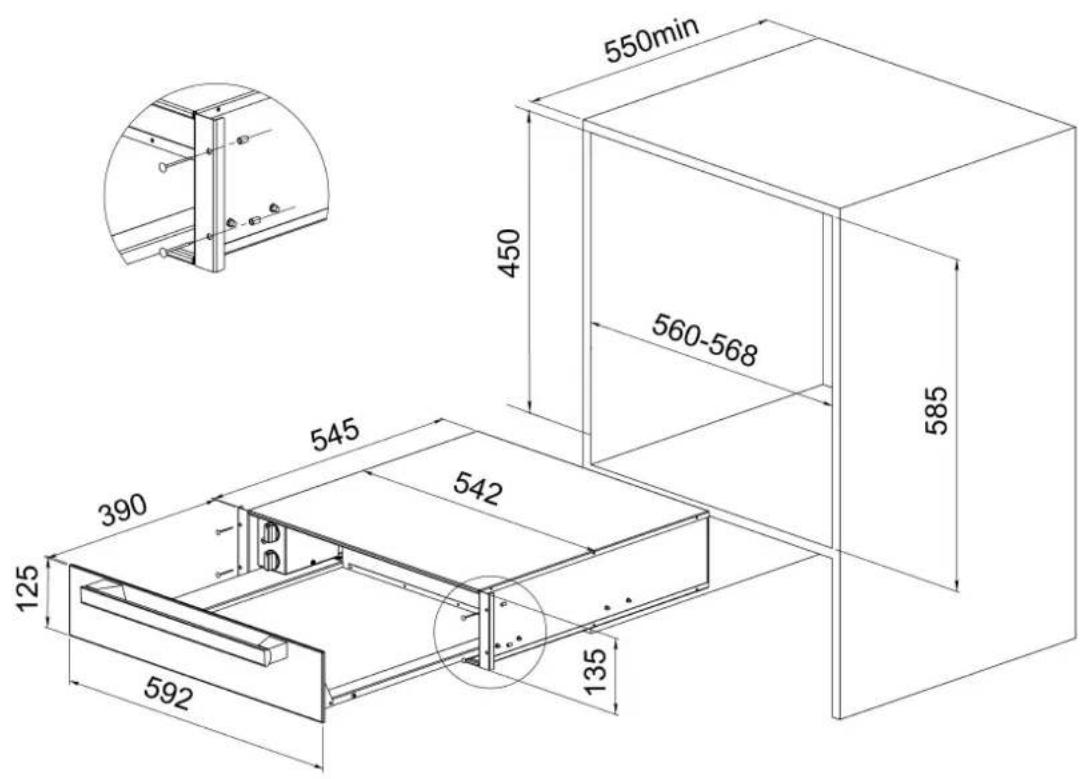

Schieben Sie das Gerät in die Schranknische. Achten Sie darauf, dass sich das Gehäuse des Gerätes in der richtigen Position befindet. Öffnen Sie die Schublade und befestigen das Gerät an die Seitenwände des Schrankes mit 4 Schrauben und 4 Abstandshaltern (im Lieferumfang enthalten).

BENUTZUNG DER WÄRMESCHUBLADE

ALLGEMEINE INFORMATIONEN : Dieses Gerät darf ausschließlich zum Vorwärmen von Geschirr benutzt werden. Das Gerät verfügt über ein Wärmsystem mit Heißluft. Ein Gebläse verteilt die Wärme des Widerstandes in der Schublade. Das Geschirr wird durch den Luftstrom gleichmäßig und schnell erwärmt. Ein Schutzgitter verhindert den Kontakt zum Widerstand und zum Gebläse. Der Boden der Schublade weist eine rutschhemmenden Fläche auf, damit das Geschirr beim Öffnen der Schublade nicht rutscht.

BEDIENELEMENTE : Sie verfügen über einen Temperaturwählschalter und einen Zeitschalter/Ausschalter Ein/Aus. Sie sind nur sichtbar bei geöffneter Schublade. Bei geschlossener Schublade zeigt die Anzeigeleuchte an der Gerätevorderseite Ihnen an, ob das Gerät eingeschaltet ist.

VORGEHENSWEISE : Legen Sie das Geschirr in die Schublade. Wählen Sie eine Temperatur aus. Wählen Sie eine Dauer aus (mindestens 10 Minuten). Die Anzeigeleuchte geht an und zeigt an, dass das Gerät eingeschaltet ist. Schließen Sie die Schublade. Nach Ablauf der eingestellten Dauer schaltet das Heißluftsystem aus und eine Klingel ertönt. Zum Beenden des Klingeltons stellen Sie den Schalter auf Position 0.29

BENUTZUNG DER WÄRMESCHUBLADE

WAHL DER TEMPERATUR : Mit dem Temperaturschalter können Sie eine Temperatur zwischen 30 und 70 °C einstellen. Nachstehend die besten Temperaturen je nach Art des verwendeten Geschirrs : 40 °C : für Tassen und Gläser. Bei Tassen oder Gläs ern, die auf diese Temperatur vorgeheizt wurden, bleiben warme Getränke länger warm und der Behälter lässt sich anfassen, ohne sich zu verbrennen. 60 °C : für Teller und Schüsseln. Gerichte, die auf vorgewärmten Tellern oder Schüsseln serviert werden, bleiben warm. Die Teller und Schüsseln lassen sich jedoch ohne Verbrennungsrisiko anfassen.

VORWÄRMZEIT : Die Vorwärmzeit hängt von mehreren Faktoren ab : Material und Stärke des Geschirrs Beladung Anordnung des Geschirrs Einstellung der Temperatur Es ist also unmöglich, allgemein gültige Werte anzugeben. Einige Anhaltspunkte : Bei einer Einstellung der Temperatur auf 60 °C benö tigt man für das gleichmäßige Vorwärmen : von Geschirr für eine Mahlzeit von sechs Personen etwa 30 Minuten. von Geschirr für eine Mahlzeit von zwölf Personen etwa 40 Minuten. Ihre eigene Erfahrung wird Sie lehren, welche Dauer am besten geeignet ist für Ihr Geschirr.30

BENUTZUNG DER WÄRMESCHUBLADE

Das Fassungsvermögen hängt von der Höhe des Modells, vom Gewicht und den Maßen Ihres Geschirrs ab. Die beiden Modelle weisen ein maximales Ladegewicht von 20 kg auf. Folgende Beispiele dienen als Anhaltspunkte : WD1014X

Die Mengen werden durch das Volumen bestimmt Geschirr für 6 Personen : 6 große Teller Ø 28 cm 6 Suppenteller Ø 22 cm 1 Salatschüssel Ø 22 cm 1 Salatschüssel Ø 20 cm 1 Salatschüssel Ø 18 cm 2 Fleischplatten 36 cm oder 16 große Teller Ø 28 cm + 8 Becher Ø 10 cm oder 24 Suppenteller Ø 22 cm oder 40 Becher Ø 10 cm oder 60 Tassen Ø 8 cm oder . . .31

UNTERHALT UND REINIGUNG

Vor jedem Unterhalt schalten Sie das Gerät aus und lassen es abkühlen. Reinigen Sie alle Flächen nur mit einem Schwamm, Spülmittel und warmem Wasser. Trocknen Sie die Flächen mit einem weichen Tuch nach. Reinigen Sie das Gerät nicht mit einem Dampfreiniger. Von scheuernden Produkten, Alkohol oder Lösungsmitteln wir abgeraten; sie können das Gerät beschädigen. Die Vorderseite aus Edelstahl ist empfindlich gegen Kratzer und Schnitte. Benutzen Sie ein Spezialprodukt für Stahl, das nicht scheuert. Der rutschhemmende Boden ist herausnehmbar, um den Boden der Schublade zu reinigen. Der rutschhemmenden Bode lässt sich mit warmem Wasser und Spülmittel reinigen. Danach trocknen Sie ihn sorgfältig und legen ihn nach dem vollständigen Trocknen wieder in die Schublade.

Eingriffe an Ihrem Gerät dürfen nur: - von Ihrem Händler oder - von einem sonstigen Fachmann und Vertragshändler der Marke durchgeführt werden. Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf einem an Ihrem Gerät angebrachten Schild.32
