MANUALE UTENTE ALAN HP446 MIDLAND

Introduzione 2
Avertenze 2

Attenzione 2

COMANDI E E FUNZIONI

Alto/Fronte 3
Lato (destro e sinistro). 3
Display. 4

INSTALLAZIONE

Installazione/rimozione del pacco batteria 4
Installazione/rimozione del fissaggio a cintura 5
Caricamento del pacco batteria 5
Autonomia 5

ED ORA,PRONTI A COMUNICARE!

Accensione/spegnimento della radio 6
Regolazione del volume 6
Selezione del canale 6
Transmission 6
Ricezione. 7
Come programmare i toni CTCSS/DCS 7
Monitor/Squelch 7
Funzione busy CH (Canale occupato) 7
Tot (time out timer) 8
Scansione dei canali 8
Canale prioritario. 8
Blocco della tastiera 8

FUNZIONI AVANZATE

Transmission a mani libere (VOX) 8
Paging call. 9
Rogerbeep 9
Keybeep 9

PRECAUZIONI E MANUTENZIONE

Pacchi battery 9

Informazioni sulle batterie ricaricabili 9
Effetto memoria 9
Eliminazione effetto memoria 9
Precauzioni generali 10

Manutenzione della radio 10

Pulizia dei pacchi batteria. 10
Pulizia della radio 10
Connettori 10

ACCESSORI OPZIONALI

Connessione del microfono/altoparlante 10

GUIDA BAPIDA

Riassunto delle funzioni 11

CARATTERISTICHE

SPECIFICHE TECNICHE 12

Normative 12
Generali 12
Trasmettitore 12
Ricevitore. 12
AF & segnalazione 12
Specliche meccaniche 12

INDICE 13

APPENDICE A

Tabella toni

APPENDICE B

Tabella accessori

Introduzione

Congratulations per l'acquisto. ALAN HP446 extra è un ricetrasmettitore PMR446 de prestazioni avanzate, che permette di comunicare fina ad una distanza massima di 5/6 km. ALAN HP446 extra può essere utilizzato in tutti i paesi nei quali sono autorizzate le frequence PMR446. Per informazioni in merito, contattate il vosto rivendatore. La sua struttura robusta gli permette di essere il vosto partner fidabile nelle giomate di lavoro più impegnative. Il suo display LCD e i comandi intuitivi consentono la massima felicità di utilizzo.

Avertenze

Si raccomanda di leggere attentamente le istruzioni riportate nel manuale d'uso e nelle etichette di aver吊顶e e istruzioni poste sulla radio stessa. E stato fatto agli sforzo per garantire che le informazioni cont∉ne in questo documento fosso rcompleto, accurate ed aggiornate. CTE International non si assume nessuna responsabilità per errorsi al di fuori del proprio controlo. Eventuali modifiche eseguite sul prodotto da persona non autorizzate possono influenzare l'applicabilità delle informazioni cont∉ne in questo manuale.

Attenzione

Il vosto ricetrasmettatore portatile ALAN HP446 extra è stato progettato con attenzione per darvi anni di prestazioni sicure ed affidabili. Come per tutte le apparecchiature elettriche, esistono alcune precauzioni di base alle quali dovrete attenervi per evitare di farv male o di danneggiare la radio:

Non afferrate il ricetrasmettitore per I'antenna.

Non tenete la radio con l'antenna troppo vicina al corpo durante la trasmissione.

Nonutilizzate la radio in prossimita di capsule detonanti non schemate oppure in un'atmosfera esplosiva.

-30°C/+60°C

La radio è stata progettata per essere utilizzata in condizioni estreme. Evitate comunque di esporla a temperatureccessimente calde o fredde (al di fornui dai valori da -30^ a +60^)

Non esponete il ricetrasmettitore ad recessive vibrazioni ad ambienti polverosi e piovosi.

Non cercate di smontare o di effettuare riparazioni della radio o della batteria da soli (al di fuori della manutenzione di routine descritta in quello manuale).

Al fine di evitare possibili danneggiamenti alla radio, utilizzate solitanto accessori originali.

Non utilizzate la vostra radio vicino al acqua e non lasciate cadere liquidi di nessun tipo su da.This. Se il ricetrasmettitore dovesseagner-si asciugateo immediamente con un panno soffice e pulito.

Spegnete la radio prima di pulirla.

Accertatevi che la vostra sorgente di alimentazione sua compatibile per il caricabatteria in dotazione (adattatore CA).

Per evitare di danneggiare il cavo di alimentazione del caricabatteria, non appoggiatevi niente sopra.

Comandi e funzioni

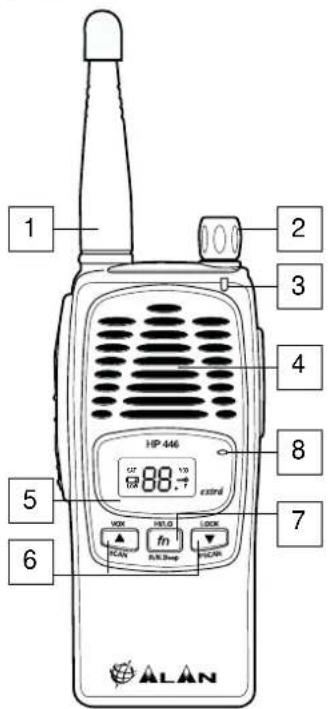

Alto /Fronte

[1] Antenna amovible.
[2] Manopola accensione/spegnimento/volume.
[3] LED di stato.
[4] Altoparlante.
[5] Display LCD.
[6] Pulsanti (su) e (bi).
[7] Pulsante (Funzione).
[8] Microfono.

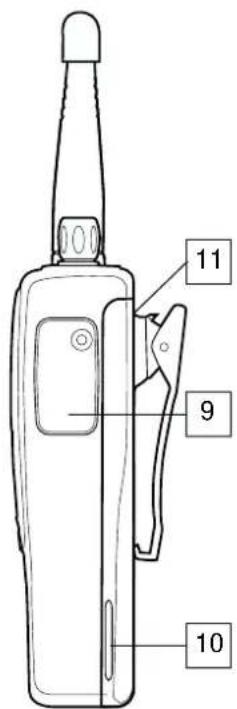

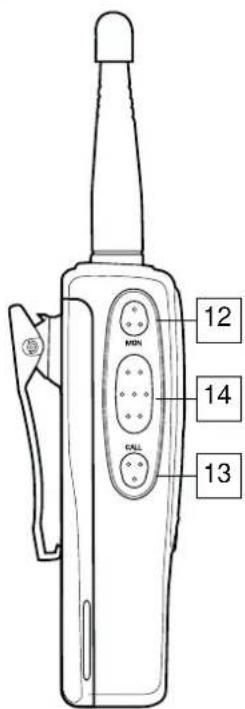

Lato (destro e sinistro)

[9] Connettore accessory 2 PIN. É protetto con un cappuccio in gomma in dotazione.
[10] Pacco batteria NIMH 1300 mA/h.
[11] Pulsante di sblocco.
[12] Pulsante MON. Abilita l'taloparlante al monitoraggio del canale selezionato.
[13] Pulsante CALL. Invia la chiamata di gruppo (se abilitata).
[14] Pulsante PTT (Push To Talk). Quando viene premuto commuta il ricetrasmettitori alla riscione alla trasmissione.

Comandi e funzioni 3

Display

Descrizione delleindicazioni sul display:

A. NUMERO CANALE
B. SAT TONO CTCSS/DCS
C. INDICATORE LIVELLO BATTERIA (LAMPEGGIANTE QUANDO LA BATTERIA E SCARICA)
D. P CANALE PRIORITARIO PROGRAMMATO
E.VOX VOX ATTIVO
F. • INDICA CHE IL CANALE VISUALIZATO É NELLA LISTA DEI CANALI IN SCANSIONE
G. INDICATORBLOCCOTASTIERA
H. LOW INDICATORI DE BASSA POTENZA IN TRASMISSIONE

Installazione

Nella confecione del vostro ALAN HP 446 extra sono in dotazione:

(a) Ricetrasmettitore completo di antenna amovibile
(b) Pacco batteria ad alta capacita - NiMH 1,300 mA/h
(c) Caricatore lento da tavolo in grado di ricaricare l'apparato completo di batteria o la batteria a se stante.
(d) Clip aggancio cintura
(e) Manuale d'uso (questo manuale!)

Inserimento/rimozione del pacco batteria

Per inseire il pacco batteria (fate riferimento alla figura)

1

2

Per rimuovere il pacco batteria:
1
2

1) Insertite il pacco batteria come da segno.
2) Abbassate il pacco batteria verso la parte superiore del ricetrasmettitore sino quando sentirete un clice che indica che è correttamente inserito.

1. Mantenete premuto il pulsante di sblocco della batteria [11].
2. Estraete il pacco batteria dal bordo superiore del ricetrasmettitore.

Installazione/rimozione del fissaggio a cintura

1

1) Fate scivolare la clip nelle guide sul retro del ricetrasmettitore sono a quando si blocca saldamente.

1

2

Per rimuovere il fissaggio a cintura:
2) Mantenete premuta la molla di sgancio e fate scorrere la clip verso l'alto.

Ricarica del pacco batteria

La nuova batteria al Ni-Cd non è completingamente carica.

Vi consigliamo di eseguire 3-4 cicli completi di carica/scarica, dopodiche la batteria raggiungera la sua massima efficienza.

1. Collegate il connettore del trasformatore a quello della base.
2. Collegate la spina del cavo di alimentazione dell'adattatore CA

in una presa di alimentazione elettrica CA dotata di messa a terra. Assicuratevi che la radio sia sponta.
4. Inserte la radio nell'alloggiamento del caricatore con la tastiera rivolta verso di voi.
Il LED (roso) del caricatore indica che la carica è in corso. Una ricarica completinga, tramite il caricatore lento richiede circa 10 ore; 2 ore se invece si utilizza il caricatore rapido opzionale modello RC05.

Suggestion: BOX

Non sovraccaricare il pacco batteria.

Possibilmente caricate la batteria quando é completenesse scarica o almeno quando l'avete utilizzata per la maggior parte della sua durata: le ricariche parlzial possono ridurre l'autonomia della batteria.
Il caricatore dell'ALAN HP 446 extra permetteanche la ricarica del solo pacco batteria.

Autonomia

Fino a 26 ore con un corretto ciclo di ricarica (10% di conversazione, 90% standby - Valori ottenuti da prove di lavoratorio).
L'autonomia del ricetrasmettitore è influenzata da molti fattori, tra cui: l'utilizzo (ore di conversazione), le funzioni abilitate - TOT (Time out timer: impostazione durata massima conversazioni, vedere pag. 8). Power save (per la programmazione, rivolgetevi al gestore della rete radio).
lampeggia quando il livello di batteria è basso.

Ed ora, pronti a comunicare!

Accensione/Spegnimento della radio

1. Ruotate la manopola ON/OFF/VOL in senso orario: la radio effettuera un' autodiagnosi ed emettera un beep perindicare la sua operativita.
2. Il display mostrera le funzioni programmate

NOTA: 0.5 sec. dopo la selezione di un nuovo canale o la variazione di un parametro, le nuove impostazioni sono salvate automaticamente.

Icone visualizzate a seconda dei parametri impostati.

• "LOW" é impostata la bassa potenza.
• “·” indica che il canale selezionato è nella lista dei canali in scansione.
• "P" il canale visualizzato è quello prioritario nella lista dei canali in scansione.
  "SAT" al canale selezionato è associato un tono CTCCS o DCS.
• "□" livello batteria (lampeggia quando il livello è basso).
• "VOX" indica che la funzione "trasmissione a mani libere" è abilitata.
• " -" indica che la tastiera è bloccata.

NOTA: In questa modalità, solo il PTT è abilitato.

Per spegnere la radio ruotate in senso antiorario la manopola di accensione.

Regolazione del Volume

Ad apparato acceso, ruotate in senso orario la manopola di accensione per incrementare il volume, in senso antiorario per diminuiro.

Selezione del canale

Per selezionare un canale:

• Premete il tasto per passare al canale successivo oppure il tasto
  per ritornare a quello precedente.

Trasmissione

1. Verificate che il canale non sia occupato (il LED di stato è spento). Ovvero assicuratevi che qualcuno non stía trasmettendo, il vostro messaggio andrebbe persono.
2. Premete il tasto PTT: il LED di stato s'lluminera di rosso.
3. Parlate ad un livello di voce normale a circa 5 / 10 cm alla radio, tenendo premuto il tasto PTT per tutte la durata della conversazione.
4. Rilasciate il tasto PTT al termine del vostro messaggio.
5. Per avvisare il vs. interlocutore che il vs. messaggio è terminato, ALAN HP 446 extra più INViare un'avviso di fine conversazione (vedi par. "Roger Beep").

NOTA: Non urlate! Non incrementerete la portata e vi sentirebbero in modulo distorto.

NOTA: Non rilasciate il PTT prima che il vosto mesaggio sia terminato, né tantomeno iniziate a parlare senza averlo premuto, il vosto mesaggio verrebbe interrotto.

Ricezone

Il vosto ALAN HP 446 extra cui operare in 2 modalità a seconda delle esigenze:

• TRAFFICO APERTO: per ascoltare tutte le comunicazioni trasmesse sul canale selezionato. Il LED di stato s'illuminera in verde e sentire il messaggio.
• GROUP MODE - CTCSS/DCS (Continuous Tone Code Squelch System-Digital Coded Squelch): sono "toni di accesso" che vi permettono di ricevere solamente chlamate da altri interlocutori sintonizzati sullo stesso canale e con lo stesso codice. Il LED di stato si illuminera di verde quando si ricevono messaggi con toni CTCSS/DCS corretti; viceversa, si illustrina di ambra.

Vantaggi con l'utilizzo dei toni CTCSS/DCS

1. Il vostro ALAN HP 446 extra con ben 50 toni CTCSS e 104 DCS assicura privacy tra utenti operanti sulla stessa frequenza ma con diversi toni CTCSS/DCS.
2. GROUP CALL (chiamata di gruppo): con i toni CTCSS/DCS si possono essere inviare chiamate ad un gruppo di utenti aventi lo stesso codice CTCSS/DCS.

Si raccomanda comunique di non trasmettere se il LED di stato è illuminato o verde o ambra per non creare fastidioso interferenze.

Comeprogrammarei toniCTCSS/DCS

Spagnere la radio.

a.Accendere il ricetrasmettitori tenendo premuto i tasti
b. Rilasciere i tastie
c. Premere per selezionare il canale.
d. Premere il tasto display mostrera il visualizza il codice esadecima del tono subadio.

e. Usare e* per selezionare il codice esadecimale desiderato.

L'Appendice riassume le correspondenze tra codice esadeci- malé et tono.

f. Per memorizzare la programmazione, premere il tasting e spegnere la radio.

Toni CTCSS preimpostati

Per facilitare l'impostazione dei toni CTCSS/DCS, il vs. ALAN HP446 extra è gli stato programmatato con una gamma di toni preimposati (fare riferimento all'Appendice A).

ABILITARE/INIBIRE I CODICI CTCSS/DCS

Per abilitare/disabilitare il tono CTCSS/DCS, premere il tasting MON una o due volte, fino a quando l'icona SAT appeare sul display.

Monitor/squelch

La funzione Monitor è utile per effettuire un monitoraggio (ascolto) del canale selezionato prima di trasmettere.

Premendo MON viene esclusa la modalità SAT(CTCSS).

Anche Il disposito squelch (riduzione rumore) viene disabilitato tenendo premuto MON per circa 3 secondi. In questa modalita, qualunque rumore ambientale è udibile.

NOTA: Disabilitando lo squelch, aumento il consumo della batteria.

Funzione BUSY CH (canale occupato)

La funzione BUSY CHANNEL LOCK OUT disabilita la trasmissione se si preme il tasto PTT quando il canale è occupato.

TOT (Time Out Timer)

Questa funzione serve per impostare la durata massima delle conversazioni consentendo un uso ottimale del canale radio e una riduzione del consumo del pacco batteria.

• Abilitazione: il vosto gestore, in fase di programmazione, cui abilitare tale funzione. Quando il TOT è abilitato, il vosto ALAN HP 446 extra passera automaticamente alla modalità di conversazione (TX) a quella di ricezione (RX).
  Disabilitazione: rilasciare il PTT e espattare alcuni secondi.

La modalità TOT riduce il consumo della batteria!

Scansione dei canali

Per aggungere od eliminare un canale alla lista dei canali in scansione:

1. Selezionare il canale.
2. Premere CALL e MON contemporaneamente: "·" compare / scompare sul display.

Per eseguir la scansion, premere i tasti CALL e : i canali prescelli scorrono ciclicamente.

1. Per interrompere la scansione, ripetere la stessa procedura.
   I canali nella lista scansione sono contrassegnati dal symbolo *

Canale prioritario

Uno tra i canali in scansione cui si sono in sponseti.

Per impostare o rimuovere il canale prioritario:

1) Selezionate il canale.
2) Premete i tasti CALL ^+ L'icona "P" compare / scompare sul display.

NOTA: Se la lista scansione è vuota, un segnale acustico di erre viene emesso alla pressione dei tasti CALL e : la scansione non viene attivata. Almeno 2 canali devono essere presenti nella lista dei canali in scansione.

NOTA: La scansione canali si arrestera alla ricezione di chiamate col tono CTCSS/DCS corretto.

NOTA: Durante la scansione canali, non premere il PTT.

Blocco della tastiera

• Premete contemporaneamente i tasti
  Per sbloccare la radio: eseguite lo stesso procedimento.
  NOTA: Quando il blocco tastiera è impostato, solo il PTT e MON sono abilitati.

Funzioni Avanzate

Trasmissione a mani libere (VOX)

Il VOX (Voice Operated eXchange) è un dispositivo che vi permette di parlare a mani libre, semplicemente collegando al vostro ALAN HP 446 extra una cuffia con microfono incorporeato (vedi tabella accessori optionali - Appendix B).

Per abilitare il VOX:

1. Spegnete il vosto ALAN HP 446 extra.
   2.Accendete I'apparato premendo i tasti e Licona VOX sar visualizzata.
2. Collegate la cuffia con microfono al connettore accessori [9].

Si possono impostare 2 livelli di sensibilità a seconda del livello di rumorosità ambientale:

1. Premete i tasti en per reglare la sensibilità del VOX (il LED dovrebbe illuminarsi di rosso durante la trasmissione).
2. L'icona VOX lampeggia se avete settato il livello basso di sensibilità del VOX.

E' fissa se avete selezionato il livello alto.

Vi raccomandiamo di impostare la sensibilità sul livello basso, in quanto un valore troppo elevato potrebbe causare trasmissioni indesiderate, specialmente in ambienti molto rumorosi.

NOTA: quando il VOX é in funzione, il PTT é disabilitato. Per disabilitare il VOX, ripetere la procedura 1 e 2.

PAGINGCALL

Tutti gli utenti con la stessa frequenza e lo stesso CTCSS, possono essere chiamati premendo il tasting.

ROGER BEEP (avviso di fine chiamata)

Un tono di fine conversazione (Roger beep)iene automaticamente emesso al rilascio del PTT e sare udito da tutti gli utenti sintonizzati sulla stessa frequenza con il medesimo tono CTCSS/DCS,indicando che la conversazione è terminata.

Per abilitare/disabilitare il roger beep, promete contemporaneamente i tasti + CALL.

KEY BEEP

Un segnale acustico viene automaticamente emesso alla pressione di ogni tasto ad eccezione del PTT.

• Premete contemporaneamente i tasti + MON perabilitare/disabilitare il key beep.

Precauzioni e Manutenzione

Pacchi Batteria

Informazioni sulle batterie ricaricabill

• Se utilizes in modo corretto il pacco batteria, otterrete almeno 400 cicli di carica/scarica.
• I pacchi batteria ricaricabili perdono la loro carica con il tempo se non vengono utilizzati (autoscarica). Una batteria al NIMH (Nichel Metal Idrato) può perdere dal 10 al 20% della sua energia immagazzinata in pochi giorni.

Effetto Memoria

Il paccò batteria NiMH (Nickel Metal Idrato) in dotazione è virtuallyamente libero da ciò che viene chiamato "effetto memoria", che cui verificarsi sulle batterie al NiCd. L'effetto memoria più verificarsi solo se caricate regolarmente la batteria quando non l'avete scarcata almeno al 50-70%.
L'effetto memoria più essere fácilmente evitato seguito le semplici regole riportate qui sotto e prolongherete la durata della batteria:
- Caricate possibilmente i pacchi batteria solo quando sono completenesscarichi,cioe quando viene visualizzata
Non ricaricate parzialmente il pacco batteria.
- Effettuate almeno un ciclo completo di carica/scarica al mese.
- Il modo migliorie per evitare l'effetto memoria è'utilizzare due pacchi batteria ed alternarne l'utilizzo con la radio.

Eliminazione effetto memoria

L'effetto memoria più essere facilitamente cancellato, applicando 3-4 cicli più profondi di carica/scarica.

a. Utilizzate la batteria insertita nella radio ed attendete forn a quando la radio si spegne.
b. Aspettate almeno un'ora poi cercate di accendere la radio: lasciate che si spenga automaticamente. Ripetete esta operazione per tre volte.
c. Spegnete la radio ed inserte la base nel caricatore e caricate completa-mente la batteria.
d. Controllate la durata della batteria. Se è presente ancora l'effetto memoría, ripetere il procedimento.

Precauzioni e Manutenzione 9

NOTA: Se la durata della batteria non migliorara più tre cici sopra descritti significante che il vosto pacco batteria è difettoso. In quello caso chiedete al vosto rivendatore di fornirvene uno nuovo.

Precauzioni generali

Utilizzate queste precauzioni per evitare di danneggiare i pacchi batteria o il ricetrasmettitore:

• Non cortocirculate i terminali della batteria: quello potrebbe causare incendi, uslioni oppure esplosioni.
  Per ridurre il rischio di scosse elettriche, scollegate la spina prima di effettuare la pulizia o la manutenzione.
  Non esponete le batterie direttamente a temperature al di fatto dei -20^ ed或者其他 i +35^ durante il loro utilizzato e non caricatele al di fuori dei valori da +5^ a +55^ .

Manutenzione della radio

Pulizia dei pacchi batteria

Per rimuovere lo sporco, grasso o qualsiasi altro materiale che possa impedire un buon contatto elettrico strofinate i contatti della batteria con un panno pulito e privo di pelucchi. Se i contatti sono molto sporchi potete auchere strofinari utilizzando una gomma morbida da matita (non quella ruvide per inchiestro!).

Pulizia della radio

Strofinate la radio con un panno pulito e privo di pelucchi per rimuovere lo sporco. Se è molto sporca, potete utilizzare un panno umido (leggermente inumidito con acqua).

NOTA: Se normalmente'utilizzate la vostra radio in luoghi polerosi o in condizioni ambientali gravose vi raccomandiamo di utilizzato la custodia opzionale.

Connettori

Quando i connettori non sono utilizzati, devono essere coperti con i cappucci di copertura in dotazione.

NOTA: Non utiliselze liquido, alco o pullitori spray.

Accessor opzionali

É disponible unaCompleta gamma di accessori, fate riferimento alla Tabella B.
- Pacco batteria di scorta. Aumenta l'autonomia e minimizza la possibilità di effetto memoria.
- Custodia. Protege la vostra radio contro i piccoli urti e graffiti; è l'ideale per l'uso in condizioni ambientali gravose.

Il connettore del microfono/altoparlante è stato progettato per il collegamento a due accessori base (non in dotazione):
- Microfono/altoparlante esterno: permette di utilizzare la radio saldamente affancata alla vostra cintura per mezzo dell'attacco a cintura in dotazione.
- Cuffia con microfono VOX incorporeto: permette l'utilizzo della radio a mani libere.

Questi accessori possono essere collegati al connettore del microfono, a fatto che:

Gli spinotti per l'Altoparlante (SPK) e il Microfono (MIC) devono essere di tipo standard rispettovamente da 3.5 mm. e 2.5 mm. e collegati nel segmente modo:
L'impedenza di ingresso consigliata dell'altoparlante deve essere di 8 Ohm.
- Il microfono deve essere del tipo a condensatore a bassa impedenza.

NOTA: Non collegiate nessun accessorio, se non siete sicuri che sua conforme ai requisiti sopra citati. In caso di dubbi contattate il vosto rivenditore autorizzato.

Guida rapida

Riassunto delle funzioni

1. Premete il tasto MON per abilitare/disabilitare I toni CTCSS/DCS (GROUP MODE). Se abilitati, l'icona SAT è visualizzata.
2. Tenete premuto il tasto MON per apriere/chiudere lo squelch.
3. Premete i tasti CALL + perselectionare lo SCAN.
4. Premete i tasti CALL + MON per modificare la lista del canali in scansione. L'icona "·" conferma l'appartenenza del canale alla lista.
5. Premete i tasti CALL + per selezionare il canale prioritario. L'icona "P" viene visualizzata.
6. Premete i tasti + per bloccare/sbloccare la radio. Solo PTT e MON sono abilitati.
7. Premete i tasti mentre accendete la radio perabilitare/disabilitare il VOX. L'icona VOX è visualizzata. Il PTT è disabilitato.
8. Se il VOX è abilitato, premete i tasti + per settare l'alta o bassa sensibilità del VOX. L'icona VOX lampeggia per segnalare bassa sensibilità.
9. Premete il tasting CALL per allertare con un segnale acustico tutti gli utenti sullo stesso canale e tono CTCSS/DCS.
10. Premete i tasti + CALL per abilitare/disabilitare il roger beep.
11. Premete i tasti m + MON per abilitare/disabilitare il segnale acustico (key beep) alla pressione dei tasti.

Caratteristica

ALAN HP 446 extra rispetta le specifiche ETS 300 296; inoltre il suo progetto di alto livello e la sua resistenza sono conformi alle IEC529 livello IP54. Nell'impiego di migliorare costamente la qualità dei propri prodotti, CTE International si riserva la facoltà di variate le relative specifiche nella preavviso.

• Non cercate di smontare o di effettuare riparazioni della radio o della batteria da soi (al di fuori della manutenzione di routine descritta in questo manuale). La garanzia sare immeditatamente annullata. Per l'assistenza contattate sempre il myistro rivenditore.

Specifiche tecniche

Normative

Frequenze. 446.00625 - 446.09375 MHz
Numero di canali . .99
Controllo di Freqenza . .sintetizzatore PLL
Canalizzazione . .12,5 KHz
Temperatura operativa .-30 / +60 °C,
Alimentazione .Batt. 7.2 Vcc NiMH 1300mA/h
Stabilità di Freqenza .±2.5ppm

Trasmettitore

Potenza in uscita .0.5W ERP ± 1 dB
Sistema di modulazione .F3E (FM)
Deviazione massima. +2.5 KHz
Potenza canale adiacente ..-60dBc
Emissione spurie ..70dB min.
Distorsione audio .5% max

Ricevitore

Tipodi circuito. .Doppia conversione Frenquenze intermedie 45.1 MHz, II 455 KHz

Sensibilità. < 0.35 V@12 dB SINAD Sensibilità squelch .10dB SINAD Assorbimento Squelch (con Power save) .18mA, tipico Squelch (senza Power save) .55mA, max. Livello audio.. .160 mA, max Reiezione co-canale ..entro i limiti di legge Selettività canale adiacente ..entro i limiti di legge Reiezione risposta spurie ..entro i limiti di legge Reiezione all'intermodulazione ..entro i limiti di legge Bloccaggio ..entro i limiti di legge Hum and Noise .40dB min. Livello uscita audio .400mW at 5 % T.H.D. (1KHz)

AF & segnalazione

Potenza audio. >500mW Sensibilita CTCSS >8 dB SINAD Selettivita CTCSS accetta toni ± 0.5% rifiuta toni ± 3%

Specliche Meccaniche

Dimensioni 133 x 40 x 62 mm (con pacco batteria)
Peso 362 gr (con pacco batteria)
Batterie Fissaggio ad innesto posteriori
Connettore ausiliario Jack mono
Acqua e polvere. IEC529 IP54

#

A

Accensione/Spegnimento della radio 6

Accessorioxonionali

Custodia 10

Pacco batteria di scorta 10

Tabella .Appendice B

Attenzione 2

Autonomia 5

Avertenze 2

B

Blocco della tastiera 8

Busy channel lock out (Canale occupato) 7

C

Canale prioritario 8

Caratteristica 11

Caricamento del pacco batteria 5

Comandi e funzioni 3

Connessione del microfono/altoparlante 10

Connettori 10

CTCSS/DCS

Abilitare/inibire i codici 7

Comeprogrammarei toni. 7

Vantaggi dell'utilizzo 7

D

Display 4

E

Edora,prontiacomunicare. 6

Effetto Memoria. 9

F

Fissaggio a cintura 5

Funzioni Avanzate 8

G

Guidarapida Riassuntodelle funzioni 11

1

Informazioni sulle batterie ricaricabili 9

Installazione

Installazione/rimozione del pacco batteria 4

Installazione/rimozione del fissaggio a cintura 5

Caricamento del pacco batteria 5

K Key Beep 9

M
Manutenzione della radio. Pulizia dei pacchi batteria. 10 Pulizia della radio .10 Connettori .10
Monitor.7

P
Pacchi batteria
Effetto Memoria. 9
Eliminazione effetto memoria .9
Precauzioni generali .10
Pulizia .10

Pacco batteria
Autonomia .5
Caricamento .5
Informazioni sulle batterie ricaricabili .9

Paging Call. 9
Precauzioni e Manutenzione. 9
Pulizia della radio. 10

R
Regolazione del volume .6
Ricezione .7
Roger Beep .9

Scansione dei canali 8
Sezione del canale .6
Specifiche tecniche .12

Tabella Accessori opzionali .Appendice B Toni CTCSS preimostati .Appendice A TOT (time out timer).8
Trasmissione .6
Trasmissione a mani libere (VOX) .8

V
Volume....Vedi Regolazione del volume
VOX 8

English

IN THIS BOOK...

ACCESORIOS OPCIONALES

Dimensiones (mm) 133 x 40 x 62 (con bateria)

Peso 362 gr (con bateria)

ACCESSORIOS OPCIONAIS
