MANUALE UTENTE RTX 4002 SWISSVOICE

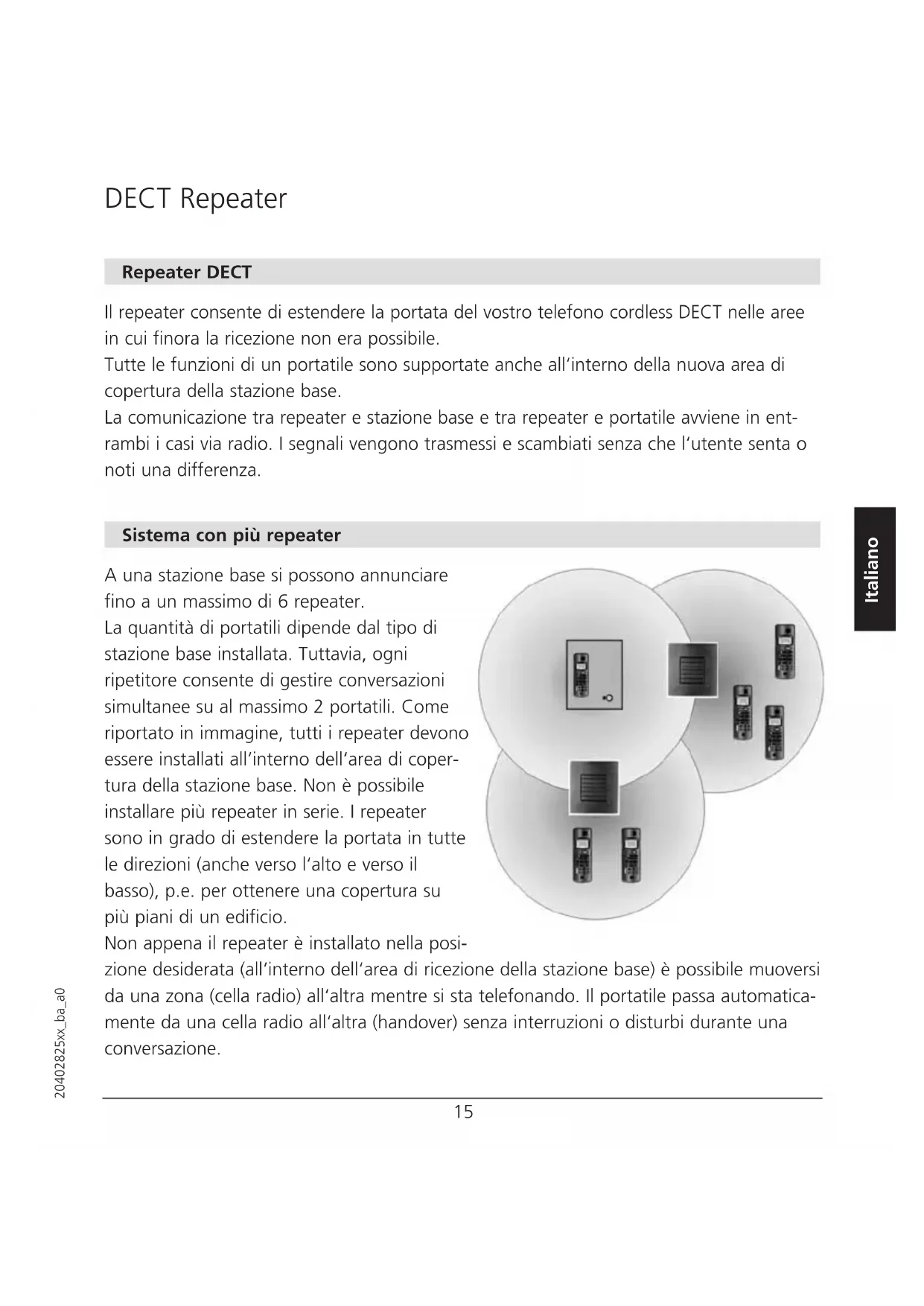

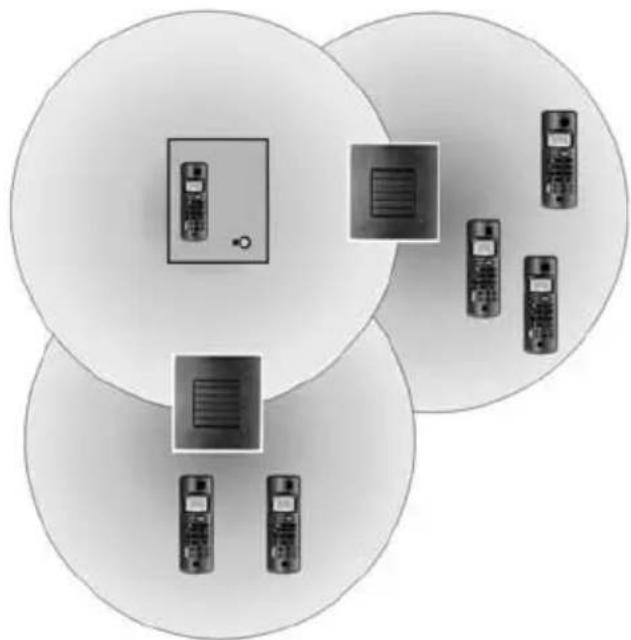

20402825xx_ba_a015 20402825xx_ba_a0 DECT Repeater Italiano Repeater DECT Il repeater consente di estendere la portata del vostro telefono cordless DECT nelle aree in cui finora la ricezione non era possibile. Tutte le funzioni di un portatile sono supportate anche all‘interno della nuova area di copertura della stazione base. La comunicazione tra repeater e stazione base e tra repeater e portatile avviene in ent- rambi i casi via radio. I segnali vengono trasmessi e scambiati senza che l‘utente senta o noti una differenza. Sistema con più repeater A una stazione base si possono annunciare fino a un massimo di 6 repeater. La quantità di portatili dipende dal tipo di stazione base installata. Tuttavia, ogni ripetitore consente di gestire conversazioni simultanee su al massimo 2 portatili. Come riportato in immagine, tutti i repeater devono essere installati all‘interno dell‘area di coper- tura della stazione base. Non è possibile installare più repeater in serie. I repeater sono in grado di estendere la portata in tutte le direzioni (anche verso l‘alto e verso il basso), p.e. per ottenere una copertura su più piani di un edificio. Non appena il repeater è installato nella posi- zione desiderata (all‘interno dell‘area di ricezione della stazione base) è possibile muoversi da una zona (cella radio) all‘altra mentre si sta telefonando. Il portatile passa automatica- mente da una cella radio all‘altra (handover) senza interruzioni o disturbi durante una conversazione.16 20402825xx_ba_a0 DECT Repeater Prima di installare il repeater è necessario attivare la modalità repeater sulla stazione base ( Menu

Repeater ) e annunciarlo a quest‘ultima. Annunciare il repeater La procedura di annuncio del repeater dipende dalla stazione base installata. Per questa operazione si devono avere a portata di mano la stazione base, un portatile e il repeater. Se si installano più repeater, la procedura di annuncio deve essere effettuata separata- mente per ogni repeater. Preliminari La stazione base e un portatile sono pronti per l‘uso; il repeater non è ancora collegato all‘alimentazione elettrica.

1. Portare il repeater in modalità annuncio

Inserire il cavo di alimentazione del repeater in una presa elettrica per 1–5 secondi, poi scollegarlo. Inserire nuovamente il cavo di alimentazione e lasciarlo collegato. Il LED sul repeater lampeggia lentamente. A questo punto la procedura di annuncio deve essere eseguita entro 5 minuti. Se la procedura non viene conclusa entro questo lasso di tempo è necessario ripeterla dall‘inizio.

2. Portare la stazione base in modalità annuncio

A tale scopo, sulla maggior parte delle stazioni base si deve premere il tasto «registra- zione» o il tasto «paging» per diversi secondi. L‘esatta procedura è descritta nelle istruzioni per l‘uso del telefono.

3. Il LED sul repeater lampeggia

Se il LED lampeggia rapidamente e senza interruzioni, passare direttamente al punto 5. Se il LED lampeggia rapidamente ma con brevi interruzioni, passare al punto 4.17 20402825xx_ba_a0 Italiano DECT Repeater

4. Annunciare il portatile

Se il PIN di sistema del telefono è stato modificato, occorre dapprima ripristinare il codice alla consegna («0000»). In seguito è necessario annunciare di nuovo il portatile alla stazione base (per maggiori informazioni si rimanda alle istruzioni per l‘uso del telefono). Il LED lampeggia rapidamente e senza interruzioni.

5. Assegnare un numero al repeater

Assegnare al repeater un numero specifico (2–7 per al massimo 6 repeater). Se vengo- no utilizzati più repeater, ogni numero può essere assegnato una sola volta. Questi numeri sono indipendenti dai numeri assegnati ai portatili. Stabilire un collegamento premendo il tasto sul portatile (il LED smette di lampeggiare). Premere un numero compreso tra 2 e 7. Se il repeater accetta la cifra selezionata, il LED lampeggia per il numero di volte corrispondente. Confermare l‘annuncio premendo dapprima il tasto e poi il tasto . A questo punto il repeater viene reinizializzato automatica- mente. Il LED si spegne per 2 secondi, lampeggia brevemente e poi rimane acceso. La procedura di annuncio del repeater è terminata. Staccare il repeater dalla presa elettri- ca e collocarlo nel luogo desiderato (l‘interruzione di corrente non cancella i dati di annuncio). Nota Prima di ripetere la procedura di annuncio è necessario eseguire un reset del repeater. A tale scopo procedere come segue:

1. Spegnere il repeater (staccare il cavo di alimentazione).

2. Accendere il repeater per 1–5 secondi e spegnerlo nuovamente.

3. Accendere il repeater per 25–35 secondi e spegnerlo nuovamente.

A questo punto il repeater è pronto per una nuova procedura di annuncio.18 20402825xx_ba_a0 DECT Repeater Luogo di installazione Per poter funzionare correttamente, il repeater deve essere collocato nella giusta posizio- ne. Ecco alcuni suggerimenti per posizionare al meglio il repeater. ➭ Scegliere una posizione rialzata con una buona ricezione della stazione base. ➭ Non collocare il repeater nelle immediate vicinanze di altri dispositivi elettronici come p.e. impianti HiFi, apparecchi per l‘ufficio o forni a microonde per evitare interferenze. ➭ Evitare anche di collocare il repeater nelle vicinanze di fonti di calore (p.e. radiatori) e di ostacoli (p.e. porte di metallo, pareti di forte spessore, nicchie e armadi). ➭ Mantenere una distanza di almeno 10 metri tra due repeater le cui aree di ricezione si sovrappongono. Durante una conversazione telefonica, muoversi all‘interno del locale per stabilire l‘area di copertura della stazione base. Installare il repeater al limite dell‘area di copertura, in cui sussiste ancora un buon collegamento tra portatile e stazione base. Collocare il repeater in diversi punti del locale per stabilire la migliore posizione possibile. Attorno al repeater si forma un‘area di ricezione supplementare. Nota Dopo aver inserito il repeater, il LED dovrebbe rimanere acceso. Se il LED lampeggia, il repeater è troppo distante dalla stazione base o la ricezione è pregiudicata da pareti di forte spessore od oggetti di metallo (p.e. radiatori).19 20402825xx_ba_a0 Italiano DECT Repeater Tono di prova Il tono di prova conferma il corretto funzionamento del portatile entro il raggio di copertura ampliato del repeater. Questo tono è udibile sul portatile attivo finché sussiste il collegamento radio con il repeater. Per attivare/disattivare il tono di prova, procedere nel modo seguente:

1. Spegnere il repeater (staccare il cavo di alimentazione).

2. Accendere il repeater per 1–5 secondi e spegnerlo nuovamente.

3. Accendere nuovamente il repeater. Il LED sul repeater lampeggia lentamente.

Spegnere nuovamente il repeater.

4. Accendere nuovamente il repeater. A questo punto il tono di conferma è attivato o

disattivato. Manutenzione Il repeater va pulito con un panno leggermente umido o antistatico, mai con un panno asciutto. Evitare l‘uso di detergenti o prodotti abrasivi.20 20402825xx_ba_a0 Omologazione e conformità Questo prodotto è conforme ai requisiti della direttiva Ue: 1999/5/CE Direttiva riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità. Le dichiarazioni di conformità possono essere consultate ai seguenti indirizzi: www.swissvoice.net

www.swisscom.com, rubrica «Online-Shop, Telefoni, Dichiarazioni di conformità». La conformità con la direttiva sopra menzionata è confermata dal marchio CE. Garanzia Il vostro apparecchio è coperto da garanzia a partire dalla data di acquisto, nei limiti delle disposizioni legali vigenti nel Paese in cui è stato acquistato. Quale dimostrazione della data di acquisto vi preghiamo di conservare il giustificativo (scontrino, fattura). Nel periodo di garanzia vengono eliminati gratuitamente tutti i guasti derivanti da difetti di materiale e di fabbricazione. La prestazione di garanzia avviene tramite riparazione oppure sostituzione dell‘apparecchio guasto, su decisione del fornitore. Non sono coperti dalla garanzia il materiale di consumo e i difetti che riducono in modo irrilevante il valore o l‘uso dell‘apparecchio, nonché i guasti che derivano da uso impro- prio, usura o interventi effettuati da terzi. Sono esclusi da questa garanzia eventuali danni consecutivi dovuti all‘uso dell‘apparecchio, guasti o difetti del prodotto; si declina in particolare ogni responsabilità per danni patrimoniali. In caso di guasto coperto da garanzia vi preghiamo di rivolgervi al punto vendita presso il quale avete acquistato l‘apparecchio. DECT Repeater21 20402825xx_ba_a0 DECT Repeater English DECT Repeater A repeater is used when you need to extend the range of your cordless DECT telephone to include areas where reception was previously not available. All the usual mobile unit functions are supported by the base station in this extended radio range. The repeater and base station have wireless connections with each other, just as the repeater and handset have wireless connections. Signals are exchanged without the user hearing or noticing the difference. System with multiple repeaters Up to 6 repeaters can be registered at a base station. The number of mobile units to be operated only depends on the type of the base station installed. However, the number of simultaneous calls is limited to 2. All repeaters must be installed within the base stations coverage area, as shown in the drawings. It is not possible to install repeaters in series. The repeaters can be used to extend the coverage area in all directions – including up and down (e.g. to cover several floors in a building). If the repeaters are placed correctly (overlap- ping the coverage area of the base station), you can go from one area (cell) to the other while speaking on the mobile unit. The mobile unit will automatically switch from cell to cell (handover), without this being noticed during the telephone call.22 20402825xx_ba_a0 Before the repeater is installed, the repeater mode in the base station must be activated
