Tipo di prodotto	Supporto a parete per schermo piatto
Marca	Goobay
Modello	TV EasyFold XL
Riferimenti	63486 (26-55"), 63487 (32-70")
Compatibilità VESA	200x200, 400x200, 300x300, 400x400, 600x400 mm
Dimensioni schermo compatibili	da 26 a 70 pollici secondo il modello
Carico massimo	40 kg
Angolo di inclinazione	da -12° a +5°
Angolo di orientamento	±60°
Angolo di rotazione	±3°
Distanza dal muro	da 74 a 585 mm
Dimensioni (modello 63486)	480 x 430 x 74-585 mm
Dimensioni (modello 63487)	660 x 430 x 74-585 mm
Peso (modello 63486)	5,83 kg
Peso (modello 63487)	6,73 kg
Materiale	Acciaio robusto
Colore	Nero
Fissaggio a parete	Viti e tasselli per calcestruzzo/pietra inclusi
Utilizzo	Solo interni asciutti
Manutenzione	Pulizia con panno asciutto; lubrificazione dei giunti con olio leggero
Sicurezza	Rischi di schiacciamento, caduta; non utilizzare per schermi più pesanti di 40 kg
Garanzia	2 anni
Contenuto della confezione	Supporto a parete, viti, tasselli, adattatori VESA, distanziatori, rondelle, istruzioni

Domande frequenti - TV EasyFold XL Goobay

Quali sono gli strumenti necessari per installare il supporto TV EasyFold XL?

Avrai bisogno di una livella a bolla, di una matita, di un cacciavite a croce, di un trapano elettrico con punta per calcestruzzo da 8 x 60 mm, di un tester di linea e idealmente di una seconda persona per aiutarti.

Questo supporto è compatibile con il mio televisore?

Controlla lo standard VESA del tuo TV (distanza tra i fori di fissaggio posteriori). Questo supporto accetta gli standard 200x200, 400x200, 300x300, 400x400 e 600x400 mm. Il peso del TV non deve superare i 40 kg e le sue dimensioni devono essere comprese tra 26 e 70 pollici a seconda del modello (63486 per 26-55", 63487 per 32-70").

Qual è il peso massimo supportato?

Il supporto a parete Goobay TV EasyFold XL può sopportare uno schermo piatto con un peso massimo di 40 kg. Non superare questo limite per evitare il rischio di caduta.

Su quale tipo di muro si può fissare questo supporto?

Il materiale di montaggio fornito è adatto a muri in calcestruzzo o pietra dura. Per altri tipi di muri (mattoni forati, cartongesso, ecc.), è necessario utilizzare tasselli appropriati. Si consiglia di consultare uno specialista per verificare la solidità del muro prima dell'installazione.

È possibile inclinare e ruotare il televisore una volta installato?

Sì, questo supporto offre un'inclinazione da -12° a +5°, un orientamento laterale di ±60° e una rotazione di ±3°. Ciò consente di regolare l'angolo di visione secondo le proprie esigenze.

Qual è la distanza minima tra il muro e il televisore?

La distanza dal muro è regolabile da 74 mm a 585 mm, permettendo di posizionare il televisore più o meno vicino al muro in base alle proprie preferenze estetiche e funzionali.

Come si mantiene il supporto a parete dopo l'installazione?

Pulisci il supporto con un panno asciutto. Per le articolazioni, applica regolarmente un olio leggero per macchine per mantenere la flessibilità. Evita detergenti aggressivi. Controlla periodicamente che tutte le viti siano ben serrate.

Cosa fare in caso di problemi di allineamento del televisore?

Se l'allineamento è difficile, allenta leggermente i giunti a livello del supporto. L'angolo di orientamento massimo può essere ridotto in base alle dimensioni del tuo TV. Se il problema persiste, contatta il tuo rivenditore.

Questo supporto è garantito?

Sì, il produttore Goobay offre una garanzia di 2 anni sul prodotto nuovo. La garanzia copre i difetti di fabbricazione ma non i danni dovuti a un'installazione errata o a un uso non conforme.

Il supporto viene fornito con tutto il necessario per l'installazione?

Sì, la confezione contiene il supporto a parete, viti di fissaggio, tasselli, adattatori VESA, distanziatori, rondelle e le istruzioni per l'uso. Assicurati che il contenuto sia completo prima di iniziare l'installazione.

MANUALE UTENTE TV EasyFold XL Goobay

1 Istruzioni per la sicurezza 43

1.1 Note Generali 43
1.2 Gruppi utente ....44
1.3 Livelli d'avviso 44

2 Descrizione e Funzione....45

2.1 Scopo della consegna 45
2.2 Strumenti necessari 46

3 Scopo d'utilizzo 47

3.1 Limitazioni d'uso 47

4 Installazione 47

4.1 Preparazione ....47
4.2 Installazione su parete ....48
4.3 Installazione dello schermo piatto ....49

4.3.1 Schermi piatti con fondo piatto ....49
4.3.2 Schermi piatti con fondo curvo ....50

4.4 Montare e assicurare dello schermo piatto ....51
4.5 Posa dei cavi ....52

5 Allineare dello schermo piatto ....52
6 Garanzia e responsabilità....53
7 Manutenzione, Cura, conservazione e trasporto....53
8 Risoluzione dei problemi 54
9 Specifiche 54
10 Informazioni sullo standard VESA 55
11 Istruzioni sullo smaltimento ....55

1 Istruzioni per la sicurezza

1.1 Note Generali

• Leggere in modo completo ed accurato la documentazione del prodotto prima dell'uso Fa parte del prodotto.
• Osservare le istruzioni di sicurezza riportate nella documentazione del prodotto, sul prodotto e sugli accessori, come ad esempio sulla confezione.
• Utilizzare il prodotto, le parti del prodotto e gli accessori solo se sono in perfette condizioni.
• Conservare la documentazione del prodotto per altri potenziali utenti e per le richieste successive.
• Consultare il rivenditore per domande, difetti, danni meccanici, disturbi ed altri problemi non rimediabili.

Pericolo di morte per soffocamento

I bambini possono soffocare se ingoiano o inalano parti di piccole dimensioni e materiali isolanti.

Proteggere le parti di piccole dimensioni ed i materiali isolanti per prevenire usi inappropriati.

Pericolo di lesioni da incespicamento e caduta

I prodotti ed I cavi di collegamento collocati o installati in modo inappropriato possono provocare lesioni alle persone.

Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
Quando si lavora con pesi, proteggere sé stessi ed il luogo di lavoro, e farsi aiutare da una seconda persona.
Permettere solo a personale specializzato di smontare, eseguire manutenzioni e riparazioni.

Pericolo di lesioni da taglio

I bambini possono tagliarsi con I materiali di imballaggio.

Proteggere materiali di imballaggio per prevenire usi inappropriati.

Pericolo di lesioni provocate da condizioni ambientali inappropriate

Le condizioni estreme possono provocare lesioni alle persone.

Prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l'intonaco, e non danneggiarli!

Non installare il prodotto in luoghi esposti alla luce diretta del sole o artificiale. Questo contribuisce all'affaticamento della vista.

Pericolo di lesioni da parti mobili del prodotto

Le parti mobili possono schiacciare o spremere arti del prodotto.

Non tenere membra durante l'uso tra le parti di taglio.

Durante l'uso rispetto alla mobilità del prodotto.

Questo può essere di allontanarsi dalla parete o sopra movimento laterale.

Pericoli dovuti ad interventi autonomi ed uso improprio

Gli interventi autonomi e l'uso improprio nascondono rischi imprevedibili e causano l'annullamento della garanzia.

Non modificare o alterare né il prodotto né gli accessori!

Rischio di danni materiali causati da combinazioni inappropriate di prodotti

La combinazione di prodotti incompatibili non soddisfa le funzioni necessarie, può causare la perdita di qualità o danni materiali.

Le specifiche di tutti i prodotti utilizzati devono corrispondere o essere comprese nell'intervallo specificato.

Pericolo di danni materiali provocati da condizioni ambientali inappropriate

Le condizioni ambientali non corrette possono danneggiare le cose.

Evitare condizioni estreme, come caldo, freddo, umidità o l'esposizione diretta al sole, così come le vibrazioni e la pressione meccanica.

Lasciare spazio sufficiente intorno al prodotto ed all'intero sistema per garantire un'adeguata ventilazione e la mobilità.

materiale d'installazione fornito in dotazione è adatto solo per l'installazione su stra massiccia o pareti di cemento.

Per altri tipi di pareti usare kit d'installazione appropriati.

Verificare la stabilità del sistema periodicamente dopo l'installazione.

1.2 Gruppi utente

A causa di diversi livelli di rischio e delle potenzialità di pericolo, alcune fasi di lavorazione possono essere eseguite solo da personale specializzato.

Fasi di lavoro Gruppo di utenti
Installazione, rimozione, allineare, cura, immagazzinamento, trasporto, smaltimento	I consumatori e gli utenti con conoscenze meccaniche di base possono eseguire questo lavoro.>> Impedire ai bambini ed alle persone con disabilità mentali e motorie di utilizzare il prodotto!
Manutenzione, riparazione	Solo personale specializzato>> Sono necessari speciali misure di sicurezza, cono scenze e strumenti!

Tab. 37: Gruppi utente

1.3 Livelli d'avviso

PERICOLO

Avvisi relativi ai pericoli che si traducono direttamente in lesioni gravi o morte in caso di inosservanza.

AVVISO

Avvisi relativi a pericoli che possono tradursi in lesioni gravi o morte in caso di inosservanza.

ATTENZIONE

Avvisi relativi a pericoli che possono tradursi in lesioni in caso di inosservanza.

NOTIFICA

Avvisi relativi a pericoli che possono tradursi in danni materiali in caso di inosservanza.

2 Descrizione e Funzione

Il tuo supporto per TV è fatta per il montaggio del vostro schermo piatto, a pareti verticali stabili. Il design a doppia ala unisce risparmio di peso e stabilità. Il montaggio a parete TV è inclinabile verticalmente ed orientabile orizzontalmente.

2.1 Scopo della consegna

Parte Figura		Scorcia-toia	Numero
Installazione su parete
Supporto per TV63486oppure63487		A	1
Viti per parete 6.3x55		W-A 6
Tassello per cemento		W-B 6
Rondella D6		W-C 6
Montaggio a pannello piatto
Adattatore staffe B 2
M5x14		M-A 4

M6x14 M-B 4
M8x20		M-C 4
M6x30		M-D 4
M8x30		M-E 4
Rondella		M-F 4
Distanziatore TV	[BHYC]	M-G 8
Distanziatore TV		M-H 4

Tab. 38: Scopo della consegna

2.2 Strumenti necessari

Strumento Figura
Tester di linea
Livella a bolla
Matita
Cacciavite a stella
Trapano
Trapano per cemento 8 x 60mm

Seconda persona

Tab. 39: Strumenti necessari

3 Scopo d'utilizzo

Questo prodotto è realizzato per l'installazione su una parete verticale di schermi piatti con dimensioni, pesi e punti d'installazione specifici, che sono - riassunti nel capitolo „Dati tecnici“. Non è consentito l'uso diverso da quello descritto nel Capitolo „Descrizione e Funzioni“. La mancata osservanza e trascurando le norme e le istruzioni di sicurezza si possono provocare gravi incidenti, lesioni alle persone e danni materiali. Fare riferimento anche al capitolo „Garanzia e responsabilità“.

3.1 Limitazioni d'uso

Utilizzare solo in ambienti asciutti.

4 Installazione

4.1 Preparazione

Controllo della completezza e dell'integrità

Controllare il contenuto della confezione e confrontarlo con i Contenuti della confezione per quanto riguarda la completezza e l'integrità.

Garantire la compatibilità

Livelli d'avviso Nota di sicurezza

Rilancio / Vietata

NOTIFICA

Rischio di danni materiali causati da combinazioni inappropriate di prodotti

Le specifiche di tutti i prodotti utilizzati devono corrispondere o essere comprese nell'intervallo specificato.

Tab. 40: Garantire la compatibilità

4.2 Installazione su parete

Livelli d’avviso Nota di sicurezza			Rilancio / Vietata
		Rischio di lesioni provocate da condizioni ambientali inappropriate>> Controllare la struttura della parete prima di installare o scegliere un luogo sicuro per l’installazione.>> Prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l’intonaco, e non danneggiarli!
		>> Non installare il prodotto in luoghi esposti alla luce diretta del sole o artificiale. Questo contribuisce all’affaticamento della vista.
		Pericolo di danni materiali provocati da condizioni ambientali inappropriate>> Lasciare spazio sufficiente intorno al prodotto ed all’intero sistema per garantire un‘adeguata ventilazione e la mobilità.

Tab. 41: Installazione su parete

Fig.29: Allineamento e marcatura

1. Prima di perforare la parete,

matita.

Utilizzare la piastra a parete (A) come stampo.

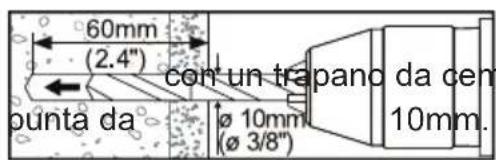

Fig. 30: Esecuzione dei fori

4. Praticare i fori profondi 60mm

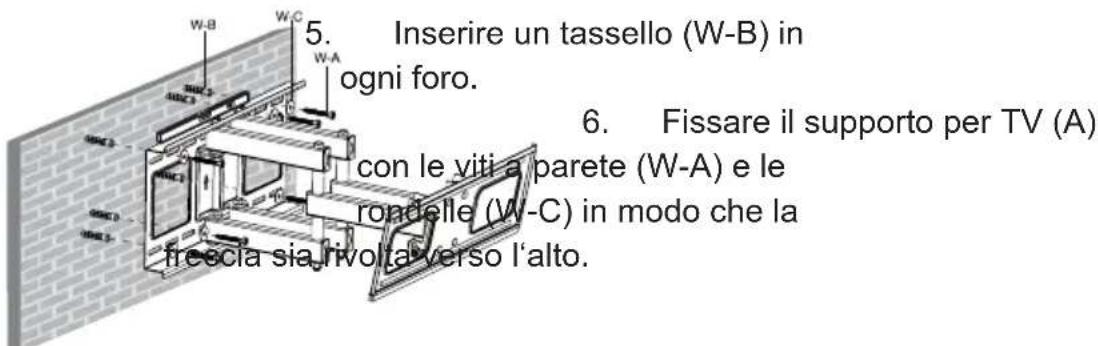

Fig. 31: Installazione su parete

4.3 Installazione dello schermo piatto

Livelli d’avviso Nota di sicurezza		Rilancio / Vietata
	Pericolo di lesioni da incespicamento e caduta
ATTENZIONE	>> Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
	Rischio di danni materiali a causa di procedure inappropriate
	>> Utilizzare solo una forza moderata per stringere le viti in modo da evitare di dan-neggiare la filettatura.
NOTIFICA	>> Non collocare MAI lo schermo sulla parte anteriore durante l’installazione!
	>> Non danneggiare lo schermo piatto con viti troppo lunghe.

NOTIFICA

Tab. 42: Installazione dello schermo piatto

4.3.1 Schermi piatti con fondo piatto

1. Appoggiare lo schermo piatto

Fig. 32: Schermi piatti con fondo piatto 1

2. Collegare l'adattatore staffe

(B) per gli schermi piatti

indietro con il lato destro

rondella (M-F) e le viti, adattandosi al vostro schermo piatto.

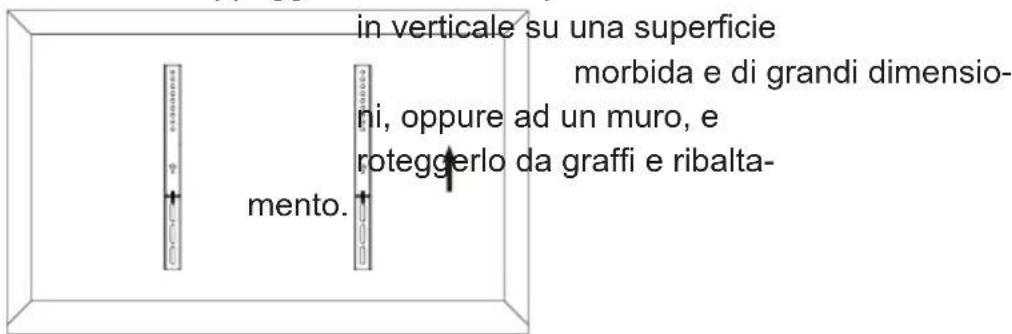

Fig. 33: Schemi piatti con fondo piatto 2

La freccia sull'adattatore staffe (B)

deve essere rivolta verso l'alto.

4.3.2 Schermi piatti con fondo curvo

1. Appoggiare lo schermo piatto

morbida e di grandi dimensio-

ni, oppure ad un muro, e

roteggerlo da graffi e ribalta-

Fig. 34: Schemi piatti con fondo curvo 1

2. Collegare l'adattatore staffe

(B) per gli schermi piatti

indietro con il lato destro

rondella (M-F), viti e distanziali

TV, adattandosi al vostro

schermo piatto.

Fig. 35: Schermi piatti con fondo curvo 2

La freccia sull'adattatore staffe (B) deve essere rivolta verso l'alto.

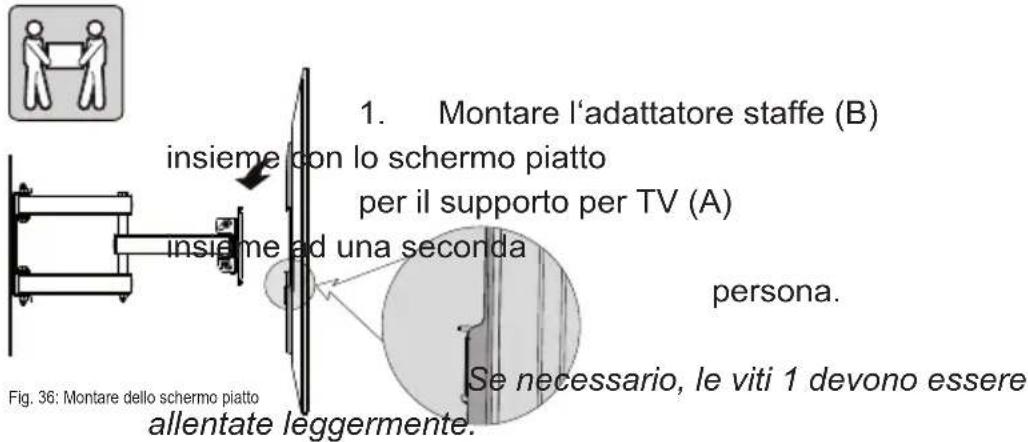

4.4 Montare e assicurare dello schermo piatto

Livelli d'avviso Nota di sicurezza

Rilancio / Vietata

ATTENZIONE

Pericolo di lesioni da incespicamento e caduta

Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.

Quando si lavora con pesi, proteggere sé stessi ed il luogo di lavoro, e farsi aiutare da una seconda persona.

NOTIFICA

Pericolo di danni materiali provocati da condizioni ambientali inappropriate

Lasciare spazio sufficiente intorno al prodotto ed all'intero sistema per garantire un'adeguata ventilazione e la mobilità.

Tab. 43: Montare e assicurare dello schermo piatto

1. Assicurare lo schermo piatto

da serrare le viti 1 in senso orario.

Questi sono preassemblati e trovano sul lato inferiore

dell'adattatore staffe (B).

Fig. 37: Assicurare dello schermo piatto

4.5 Posa dei cavi

Livelli d’avviso Nota di sicurezza		Rilancio / Vietata
	Pericolo di lesioni da parti mobili del prodotto
	>> Non tenere membra durante l’uso tra le parti di taglio. >> Durante l’uso rispetto alla mobilità del prodotto. Questo può essere di allon- tanarsi dalla parete o sopra movimento laterale.

Tab. 44: Posa dei cavi

Selezionare cavi sufficientemente lunghi per garantire la mobilità dello schermo piatto.

Fine di installazione. Per rimuovere, procedere in ordine inverso.

5 Allineare dello schermo piatto

Livelli d’avviso Nota di sicurezza		Rilancio / Vietata
	Pericolo di lesioni da parti mobili del prodotto
	>> Non tenere membra durante l’uso tra le parti di taglio.
	>> Durante l’uso rispetto alla mobilità del prodotto. Questo può essere di allon-tanarsi dalla parete o sopra movimento laterale.

Tab. 45: Allineare e fissare dello schermo piatto

1. Allineare lo schermo piatto,

Fig. 38: Allineare e fissare dello schermo piatto

6 Garanzia e responsabilità

• Il produttore garantisce per 2 anni i dispositivi nuovi.
- Poiché il produttore non ha alcuna influenza sull'installazione, la garanzia si applica solo al prodotto stesso.
- In caso di guasto o danni rilevati sul dispositivo, contattare il rivenditore e presentare lo scontrino o la fattura quale prova di acquisto, se necessario. Il rivenditore riparerà il guasto sul posto, oppure invierà il dispositivo al fabbricante. Fornendo una descrizione dettagliata dei possibili guasti, non solo si semplifica il lavoro dei nostri tecnici, ma si può stare certi che i guasti – la cui occorrenza è rara – saranno sicuramente individuati e riparati!
- Il produttore non è responsabile per i danni alle persone o alle proprietà provocati da installazione, uso o manutenzione inappropriata, o diversa dalle istruzioni di questo manuale.
• Non alterare o modificare il prodotto o suoi accessori.
- È vietato qualsiasi uso in modo diverso da quello descritto in questo Manuale d'uso ed implica l'annullamento della garanzia e delle responsabilità.
- Ci riserviamo il diritto di apportare modifiche al dispositivo, all'imballaggio ed al Manuale d'uso.

7 Manutenzione, Cura, conservazione e trasporto

• Il prodotto deve essere mantenuto solo da officine specializzate.
- Proteggere gli angoli da sporco e grasso regolarmente con olio leggero per macchine.
- Usare un panno di stoffa asciutto per pulire il prodotto. Prestare attenzione per evitare di graffiare il prodotto. Usare un panno leggermente inumidito per pulire le macchie difficili. Prestare attenzione ai cavi di massa! Non usare alcun prodotto detergente. Questi provocano bruciature ai materiali. Evitare che i liquidi penetrino nel dispositivo.

• Assicurarsi che nessuna parte del corpo possa impigliarsi nel dispositivo girevole quando le parti del dispositivo sono in movimento!

- Controllare periodicamente che tutti i collegamenti e le viti siano fissate; stringere di nuovo se sono allentate. Questo può essere provocato da movimenti frequenti, ad esempio. Non stringere troppo le viti.

- Evitare luoghi con alte temperature, umidità, o luoghi che possono bagnarsi; questo vale anche durante la manutenzione, la riparazione, l'immagazzinamento ed il trasporto.

- Tenere il prodotto lontano dalla portata dei bambini ed immagazzinarlo in luoghi asciutti e senza polvere!

- I fori sono ancora visibili dopo avere rimosso il prodotto. Sulla superficie possono rimanere delle macchie dopo l'uso prolungato.

- Conservare l'imballo originale per trasportare il prodotto ed evitare danni.

8 Risoluzione dei problemi

Problema Soluzione
Come testare la qualità muro?	Moltissime abitazioni sono regolate da vari standard europei.>> Controllare lo spessore ed I materiali dietro l'intonaco/ carta da parati.>> Rivolgersi ad uno specialista.
Quali fori devono essere eseguiti?	>> Leggere il capitolo 4.2.
Il kit per l'installazione a parete è difficile da allineare.	>> Allentare leggermente le articolazioni.>> Il massimo angolo di rotazione a causa il formato TV potrebbe essere inferiore rispetto a quanto indicato.
Altre domande >> Rivolgersi al rivenditore.

Tab. 46: Risoluzione dei problemi

9 Specifiche

Dimensione Specificazione Unità
Dimensione TV	63486: 26-5563487: 32-70	“ / Pollici
VESA	63486: 200x200 / 400x200 /300x300 / 400x40063487: 400x200 / 300x300 /400x400 / 600x400	mm
Caricare max. 40 kg
Angolo di inclinazione	-12 ~ +5 °
Angolo di rotazione	+/-60 °
Angolo di rotazione piastra VESA	+/-3 °
Distanza dalla parete	74-585	mm
Dimensioni	63486: 480 x 430 x 74-58563487: 660 x 430 x 74-585	mm
Carico	63486: 5.8363487: 6.73	kg

Tab. 47: Specifiche

10 Informazioni sullo standard VESA

Per poter armonizzare gli accessori per il fissaggio di monitor, TV, supporti e supporti da parete in modo semplice, VESA (Video Electronic Standard Assoziation – Organizzazione per la standardizzazione video elettronici) ha definito 3 standard per le applicazioni indicate sopra. Usando lo standard VESA specificato per il proprio schermo, oppure da manuale utente, e le specifiche nel capitolo Specifiche del presente manuale è possibile definire i possibili punti di attacco. Alcuni modelli offrono moltissime possibilità di fissaggio. (p.e. 300 x 300 mm per Sony TVs)

Classe VESA Distanza fori per il fissaggio dei monitor

Tab. 48: Informazioni sullo standard VESA

11 Istruzioni sullo smaltimento

Questo prodotto non deve essere smaltito con i rifiuti domestici. Al termine della vita utile del dispositivo lo consegni nei punti di raccolta pubblici per questo scopo, oppure presso il punto vendita. I dettagli relative allo smaltimento sono determinati dale leggi federali in materia. I materiali che sono potenzialmente riciclabili vengono immessi nel ciclo di lavorazione dei materiali riciclati per poterne ricavare nuove materie prime. I seguenti materiali riciclabili sono raccolti presso i punti di raccolta locali:

• Vetro di scarto, plastica, scarti metallici, lastre in metallo e altro ancora.

Questo tipo di riciclaggio delle apparecchiature scartate contribuisce in modo significativo alla protezione del nostro ambiente.
