TV EasyFold XL - Support mural Goobay - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Goobay
Modèle	TV EasyFold XL
Références	63486 (26-55"), 63487 (32-70")
Compatibilité VESA	200x200, 400x200, 300x300, 400x400, 600x400 mm
Taille d'écran compatible	26 à 70 pouces selon modèle
Charge maximale	40 kg
Angle d'inclinaison	-12° à +5°
Angle de pivotement	±60°
Angle de rotation	±3°
Distance au mur	74 à 585 mm
Dimensions (modèle 63486)	480 x 430 x 74-585 mm
Dimensions (modèle 63487)	660 x 430 x 74-585 mm
Poids (modèle 63486)	5,83 kg
Poids (modèle 63487)	6,73 kg
Matériau	Acier robuste
Couleur	Noir
Fixation murale	Vis et chevilles pour béton/pierre incluses
Utilisation	Intérieur sec uniquement
Entretien	Nettoyage avec chiffon sec ; graissage des articulations avec huile légère
Sécurité	Risques de pincement, chute ; ne pas utiliser pour écrans plus lourds que 40 kg
Garantie	2 ans
Contenu de l'emballage	Support mural, vis, chevilles, adaptateurs VESA, entretoises, rondelles, notice

FOIRE AUX QUESTIONS - TV EasyFold XL Goobay

Quels sont les outils nécessaires pour installer le support TV EasyFold XL ?

Vous aurez besoin d'un niveau à bulle, d'un crayon, d'un tournevis cruciforme, d'une perceuse électrique avec mèche à béton de 8 x 60 mm, d'un testeur de ligne et idéalement d'une seconde personne pour vous aider.

Ce support est-il compatible avec mon téléviseur ?

Vérifiez la norme VESA de votre TV (distance entre les trous de fixation arrière). Ce support accepte les normes 200x200, 400x200, 300x300, 400x400 et 600x400 mm. Le poids de votre TV ne doit pas dépasser 40 kg et sa taille doit être comprise entre 26 et 70 pouces selon le modèle (63486 pour 26-55", 63487 pour 32-70").

Quel est le poids maximum supporté ?

Le support mural Goobay TV EasyFold XL peut supporter un écran plat d'un poids maximal de 40 kg. Ne dépassez pas cette limite pour éviter tout risque de chute.

Sur quel type de mur peut-on fixer ce support ?

Le matériel de montage fourni est adapté aux murs en béton ou en pierre dure. Pour d'autres types de murs (brique creuse, placoplâtre, etc.), vous devez utiliser des chevilles appropriées. Il est conseillé de consulter un spécialiste pour vérifier la solidité du mur avant installation.

Peut-on incliner et pivoter le téléviseur une fois installé ?

Oui, ce support offre une inclinaison de -12° à +5°, un pivotement latéral de ±60° et une rotation de ±3°. Cela permet d'ajuster l'angle de vision selon vos besoins.

Quelle est la distance minimale entre le mur et le téléviseur ?

La distance au mur est réglable de 74 mm à 585 mm, ce qui vous permet de positionner le téléviseur plus ou moins proche du mur selon vos préférences esthétiques et fonctionnelles.

Comment entretenir le support mural après installation ?

Nettoyez le support avec un chiffon sec. Pour les articulations, appliquez régulièrement une huile légère pour machine afin de maintenir la souplesse. Évitez les produits de nettoyage agressifs. Vérifiez périodiquement que toutes les vis sont bien serrées.

Que faire en cas de problème d'alignement du téléviseur ?

Si l'alignement est difficile, desserrez légèrement les joints au niveau du support. L'angle de pivotement maximal peut être réduit en fonction de la taille de votre TV. Si le problème persiste, contactez votre revendeur.

Ce support est-il garanti ?

Oui, le fabricant Goobay offre une garantie de 2 ans sur le produit neuf. La garantie couvre les défauts de fabrication mais pas les dommages dus à une installation incorrecte ou à une utilisation non conforme.

Le support est-il livré avec tout le nécessaire pour l'installation ?

Oui, l'emballage contient le support mural, des vis de fixation, des chevilles, des adaptateurs VESA, des entretoises, des rondelles et la notice d'utilisation. Assurez-vous que le contenu est complet avant de commencer l'installation.

MODE D'EMPLOI TV EasyFold XL Goobay

1 Consignes de sécurité 29

1.1 Notes général 29
1.2 Groupes de l'utilisateur 30
1.3 Niveaux de mises en garde 31

2 Description et fonction.... 31

2.1 Contenu de la livraison 31
2.2 Outils requis 32

3 Utilisation prévue 33

3.1 Restrictions d'utilisation 33

4 Installation 33

4.1 Préparation 33
4.2 Montage mural 34

4.3 Montage de l'écran plat 35

4.3.1 Ecrans plats avec face arrière plane 35
4.3.2 Ecrans plats avec face arrière courbée 36

4.4 Monter et assurer l'écran plat.... 36

4.5 Poser les câbles.... 37

5 Aligner l'écran plat 38
6 Garantie et responsabilité 38
7 Entretien, maintenance, stockage et transport 39
8 Dépannage 39
9 Spécifications 40
10 Informations sur la norme VESA 40
11 Instructions pour l'élimination.... 41

1 Consignes de sécurité

1.1 Notes général

• Lisez attentivement toute la documentation du produit fournie avant utilisation. Elle fait partie du produit.
• Consultez les consignes de sécurité de la documentation du produit, sur le produit et les accessoires, comme l'emballage.
  • N'utilisez le produit, les pièces du produit et les accessoires que s'ils sont en parfait état.
• Conservez la documentation du produit pour d'autres utilisateurs potentiels et pour une utilisation ultérieure.
• Pour des questions, des défauts, des dommages mécaniques, des perturbations et d'autres problèmes qui ne semblent pas avoir de solution, consultez votre revendeur.

Risque de mort par suffocation

Il existe un risque de mort par suffocation pour les enfants s'ils avalent ou inhalent les pièces et les matériaux d'isolation.

Protégez les petites pièces et le matériau d'isolation contre une utilisation involontaire.

Risque de blessures par trébuchement ou par chute

Les produits et les câbles de connexion placés ou installés dans des endroits inappropriés peuvent entraîner des blessures.

Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.
Quand vous travaillez avec des charges, travaillez en sécurité et travaillez dans un environnement de travail en toute sécurité, et faites-vous aider par une seconde personne.
Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.

Risque de blessures par coupures

Les enfants peuvent se couper avec les matériaux d'emballage.

Protégez les matériaux d'emballage contre une utilisation involontaire.

Risque de blessures par conditions ambiantes inappropriées

Des conditions extrêmes peuvent entraîner des blessures.

Faites attention aux câbles sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas!
N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la lumière vive. Ceci contribue à la fatigue oculaire.

Risque de blessure par des pièces mobiles du produit

Les pièces mobiles peuvent pincer ou serrer les membres du produit.

Pas tenir les membres lors de l'utilisation entre les parties de cisaillement.

En cours d'utilisation, afin d'assurer la souplesse du produit.

C'est peut-être de s'éloigner du mur ou sur eux et déplacement latéral.

Risque d'intervention personnelle et de mauvaise utilisation

Les interventions personnelles et les mauvaises utilisations cachent des risques difficiles à prévoir et peuvent entraîner une fin de garantie.

Ne modifiez ni le produit ni les accessoires!

Risque de dommage du matériau par combinaison inappropriée du produit

La combinaison du produit incompatible ne répond pas aux fonctions requises, elle peut entraîner une perte de qualité ou un dommage matériel.

Les spécifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifiée.

Risque de dommage matériel par conditions ambiantes inappropriées

Des conditions ambiantes inappropriées peuvent endommager les objets.

Evitez les conditions extrêmes, comme la chaleur extrême, le froid, l'humidité ou l'exposition directe au soleil, ainsi que les vibrations et la pression mécanique.
Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Le matériel de montage fourni convient uniquement au montage sur de grosses pierres ou sur des murs en béton.

Pour les autres types de murs, utilisez un matériel de montage approprié.
Vérifier la stabilité du système périodiquement après l'installation.

1.2 Groupes de l'utilisateur

A cause de risques de niveaux différents et de dangers potentiels, certains travaux ne peuvent être effectués que par des spécialistes entraînés.

Etape de travail Groupe de l’utilisateur
Installation, désinstallation, alignement, entretien, stockage, transport, élimination	Les consommateurs et les utilisateurs ayant une connaissance mécanique de base peuvent effectuer ce travail.>> Ne laissez pas les enfants et les personnes souf frant de déficiencies mentales et motrices utiliser le produit!
Entretien, réparation	Uniquement réservé aux spécialistes entraînés>> Des mesures de sécurité particulières, une connaissance et des outils spéciaux sont nécessaires!

Tab. 25: Groupe de l'utilisateur

1.3 Niveaux de mises en garde

DANGER

Mises en garde contre les dangers entraînant directement des blessures sérieuses ou la mort en cas de non respect.

MIS EN GARDE

Mises en garde contre les dangers pouvant entraîner des blessures graves ou la mort en cas de non respect.

ATTENTION

Mises en garde contre les dangers pouvant entraîner des blessures en cas de non respect.

NOTE

Mises en garde contre les dangers pouvant entraîner un dommage matériel en cas de non respect.

2 Description et fonction

Votre TV support mural est conçu pour installer votre écran plat sur des murs verticaux et stables. La conception à double aile combine des économies de poids et de stabilité. Le TV support mural est inclinable paroi verticale et de rotation horizontal.

2.1 Contenu de la livraison

Partie Figure Raccourci Nombre
Montage mural
TV support mural63486ou63487		A	1
Vis murale de 6.3x55		W-A 6
Vis d'ancrage à béton		W-B 6
Rondelle D6		W-C 6
Écran plat de montage

Adaptateur support B 2
M5x14		M-A 4
M6x14		M-B 4
M8x20		M-C 4
M6x30		M-D 4
M8x30		M-E 4
Rondelle		M-F 4
TV entretoise		M-G 8
TV entretoise		M-H 4

Tab. 26: Contenu de la livraison

2.2 Outils requis

Outil Figure
Testeur de ligne
Niveau à bulle
Crayon
Tournevis cruciforme
Perceuse électrique

Mèche à béton de 8 x 60 mm

Seconde personne

Tab. 27: Outils requis

3 Utilisation prévue

Ce produit est destiné au montage des écrans plats de tailles d'écrans, de poids et de points de montage spécifiques sur un mur vertical, résumés dans le chapitre „Données techniques“. Une autre utilisation décrite dans le chapitre „Description et fonction“ n'est pas autorisée. La négligence et l'ignorance de ces règles et consignes de sécurité peuvent causer de graves accidents, des blessures et des dommages matériels. Reportez-vous aussi au chapitre „Garantie et responsabilité“.

3.1 Restrictions d'utilisation

Utiliser uniquement dans des locaux secs.

4 Installation

4.1 Préparation

Vérifiez l'intégralité et l'intégrité

Vérifiez le contenu de l'emballage en le comparant à la livraison concernant l'intégralité et l'intégrité.

Assurer la compatibilité

Niveaux de mises en garde	Consignes de sécurité	Domaines / Ban
	Risque de dommage du matériau par combinaison inappropriée du produit >> Les spécifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifiée.

Tab. 28: Assurer la compatibilité

4.2 Montage mural

Niveaux de mises en garde	Consignes de sécurité	Domaines / Ban
	Risque de blessures par conditions ambiantes inappropriées
	>> Vérifiez la structure murale avant l'installation ou choisissez un emplace-ment d'installation sans risque.
ATTENTION	>> Faites attention aux câbles sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas!
	>> N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la lumière vive. Ceci contribue à la fatigue oculaire.
	Risque de dommage matériel par conditions ambiantes inappropriées
NOTE	>> Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

1. Faites attention aux câbles

sous tension ou aux autres

lignes posées derrière le

plâtre, et ne les endommagez

Utilisez un niveau à bulles

as 2.1 Utilisez un

pour marquer les trous de

perçage sur le mur.

Fig. 19: Alignement et marquage

3. Marquez les trous de 1 à 6 avec un stylo.

4.

nèche à

Percez les trous de 60 mm de

Fig.20: Percer les trous

Fig. 21: Montage mural

4.3 Montage de l'écran plat

Niveaux de mises en garde	Consignes de sécurité	Domaines / Ban
	Risque de blessures par trébuchement ou par chute>> Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.
	Risque de dommage matériel causé par une procédure inappropriée>> Serrez les vis modérément pour éviter d'endommager le filetage.
	>> Ne positionnez JAMAIS l'écran devant durant l'installation!>> N'endommagez pas l'écran plat en utilisant des vis trop longues.

Tab. 30: Montage de l'écran plat

4.3.1 Ecrans plats avec face arrière plane

ment sur une surface souple,

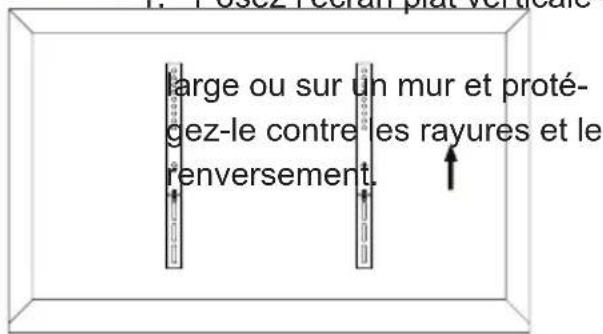

Fig. 22: Ecrans plats avec face arrière plane 1

2. Branchez l'adaptateur sup-

ports (B) pour les écrans plats

dos avec le côté droit de la

rondelle (M-F) et les vis,

ajuster à votre écran plat.

Fig. 23: Ecrans plats avec face arrière plane 2

La flèche sur les adaptateur supports

(B) doit pointer vers le haut.

4.3.2 Ecrans plats avec face arrière courbée

1. Posez l'écran plat verticale-

ment sur une surface souple,

large ou sur un mur et protégez-le contre les rayures et le renversement.

Fig. 24: Ecrans plats avec face arrière courbée 1

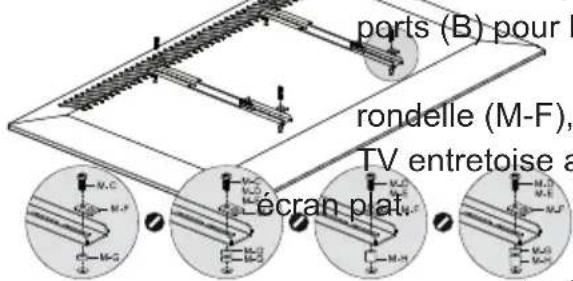

2. Branchez l'adaptateur sup-

ports (B) pour les écrans plats

dos avec le côté droit de la

rondelle (M-F), les vis et les

TV entretoise ajuster à votre

Fig. 25: Ecrans plats avec face arrière courbée 2

La flèche sur les adaptateur supports

(B) doit pointer vers le haut.

4.4 Monter et assurer l'écran plat

Niveaux de mises en garde	Consignes de sécurité	Domaines / Ban
	Risque de blessures par trébuchement ou par chute
ATTENTION	>> Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.
	>> Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.

NOTE

Risque de dommage matériel par conditions ambiantes inappropriées

Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Tab. 31: Montage et assurer l'écran plat

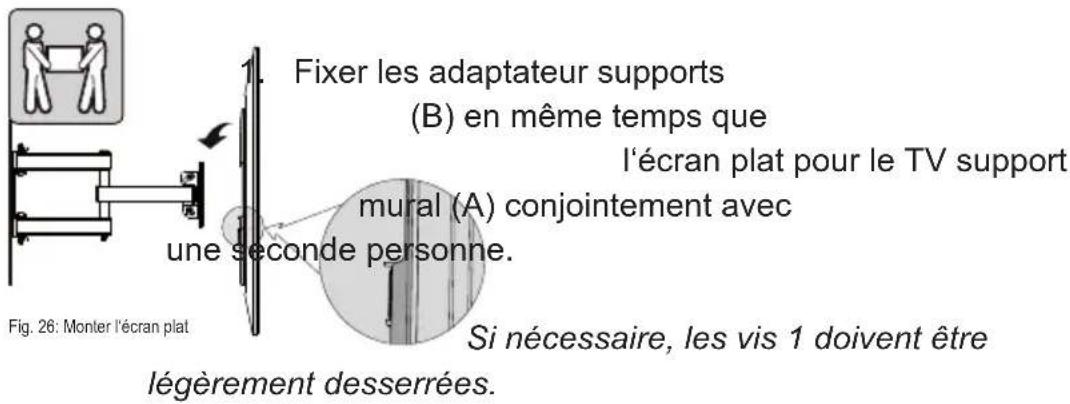

1. Assurer l'écran plat par serrer

les vis 1 dans le sens horaire.

Ceux-ci sont pré-assemblés et

placés sur la face inférieure de

l'adaptateur de supports (B).

Fig. 27: Assurer l'écran plat

4.5 Poser les câbles

Niveaux de mises en garde

Consignes de sécurité

Domaines / Ban

ATTENTION

Risque de blessure par des pièces mobiles de produits

Ne tenez pas membres de cisaillement entre les parties lors de l'utilisation.
Attention à la mobilité du produit au cours de l'utilisation. Cela peut s'éloigner du mur ou vers elle et pivoter latéralement.

Tab. 32: Poser les câbles

Sélectionner câbles suffisamment longues pour assurer la mobilité de l'écran plat.

Fin de l'assemblage. Procéder dans l'ordre inverse du démontage.

5 Aligner l'écran plat

Niveaux de mises en garde	Consignes de sécurité	Domaines / Ban
	Risque de blessure par des pièces mobiles de produits
	>> Ne tenez pas membres de cisaillement entre les parties lors de l’utilisation. >> Attention à la mobilité du produit au cours de l’utilisation. Cela peut s’éloigner du mur ou vers elle et pivoter latéralement.

Tab. 33: Aligner et fixer l'écran plat

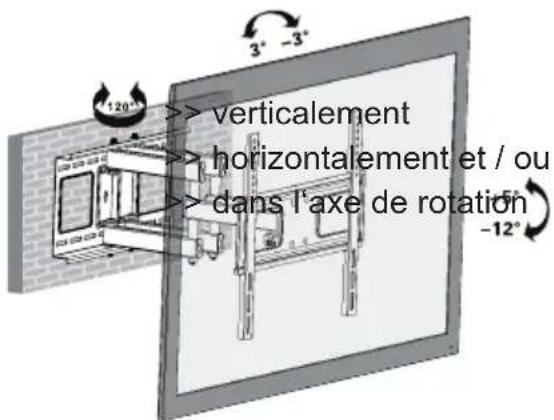

Fig. 28: Aligner l'écran plat

1. Aligner l'écran plat au besoin

6 Garantie et responsabilité

• Le fabricant accorde une garantie de 2 ans à un appareil neuf.
- Comme le fabricant n'a aucune influence sur l'installation, la garantie s'applique uniquement au produit lui-même.
- Si vous détectez un défaut ou un dommage sur votre appareil, veuillez prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d'achat. Votre revendeur réparer a l'appareil sur place, ou bien renverra l'appareil au fabricant. Vous rendez le travail de nos techniciens considérablement plus facile en décrivant les défauts possibles en détail - alors seulement vous pourrez être assuré que les défauts qui ne se produisent que rarement, pourront être détectés et réparés à coup sûr!

- Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou maintenance, ou une opération non décrite dans le présent manuel.

- Ne modifiez pas et n'altérez pas le produit ni ses accessoires.

- Toute utilisation autre que celle décrite dans le présent manuel d'utilisation est interdite, et provoque l'annulation de la garantie et nous dégage de toute responsabilité.

- Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appareil, de l'emballage ou du manuel d'utilisation.

7 Entretien, maintenance, stockage et transport

• Le produit ne doit être maintenu que par des ateliers professionnels.
- Protégez les angles contre la saleté et graissez-les régulièrement avec de l'huile légère pour machine.
- Utilisez un linge sec pour nettoyer votre produit. Faites attention à éviter les éraflures. Utilisez un chiffon légèrement humide pour les taches tenaces. Attention aux câbles sous tension ! N'utilisez aucun produit de nettoyage. Cela peut entraîner des brûlures aux matériaux. Évitez l'entrée de liquides dans l'appareil.
• Assurez-vous qu'aucune partie du corps ne reste coincée dans le dispositif de pivotement, lorsque des parties du dispositif sont déplacées !
- Vérifiez régulièrement que toutes les fixations et vis sont bien solidement ancrées, resserrez-les lorsqu'elles sont desserrées. Ceci peut être provoqué par exemple par les mouvements fréquents. Ne serrez pas trop les vis.
- Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.
- Gardez le produit loin des enfants et stockez-le dans des endroits secs et hors poussière !
- Les trous de perçage restent visibles après avoir enlevé le produit. Après une période de temps prolongée, une marque peut apparaître sur la surface.
- Conservez l'emballage d'origine pour le transport et pour éviter des dommages.

8 Dépannage

Problème Aide

Comment tester la qualité murale?	Les charges domestiques sont réglementées dans les diverses normes européennes.>> Vérifiez l'épaisseur murale et celle du matériau sous le plâtre / papier peint.>> Demandez à un spécialiste.
Quels trous doivent être percés?	>> Lisez le chapitre 4.2.
Il est difficile d'aligner le montage mural.	>> Desserrer légèrement les joints.>> Le maximum angle de pivotement peut en raison la taille de la TV peut être inférieure à celle indiquée.
Autres questions	>> Contactez votre revendeur.

Tab. 34: Dépannage

9 Spécifications

Taille Spécification Unité
TV Taille	63486: 26-5563487: 32-70	“ / Pouces
VESA	63486: 200x200 / 400x200 /300x300 / 400x40063487: 400x200 / 300x300 /400x400 / 600x400	mm
Charger max. 40 kg
Angle d'inclinaison	-12 ~ +5 °
Angle de pivotement	+/-60 °
Angle de rotation +/-3 °
Distance du mur	74-585 mm
Dimensions	63486: 480 x 430 x 74-58563487: 660 x 430 x 74-585	mm
Poids	63486: 5.8363487: 6.73	kg

Tab. 35: Specificatins

10 Informations sur la norme VESA

Pour harmoniser de façon conviviale les options de branchement des moniteurs, des appareils de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Assoziation: Organisation de normalization de l'électronique vidéo) a define trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précisées dans le Chapitre Caractéristiques du present guide, vous êtes en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini. (par exemple 300 x 300 mm pour Sony TVs)

Classe VESA	Distance des trous pour la fixation des moniteurs
MIS-D	75x75 / 100x100 mm
MIS-E	200x100 / 200x100 mm
MIS-F	400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab. 36: Informations sur la norme VESA

11 Instructions pour l'élimination

Ce produit ne doit pas être mis au rebut avec les déchets ménagers. Veuillez déposez gratuitement votre appareil en fin de vie à un point de récupération des déchets destiné à cet effet, ou auprès de votre point de vente. Les détails concernant la mise au rebut sont règlementés par les lois d'État et fédérales concernées. Les éléments recyclables sont intégrés dans le cycle de recyclage des déchets afin d'en retirer de nouvelles matières premières. Les matériaux recyclables suivants sont recueillis dans les points de recueils locaux:

- Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.

Ce type de recyclage des équipements usagés contribue de façon significative à la protection de notre environnement.

BETRIEBSANLEITUNG 2

USER'S MANUAL.... 16

MODE D'EMPLOI 28

ISTRUZIONI PER L'USO 42

ISTRUZIONI PER L'USO

Contenuto
