1 Sicherheitshinweise 3

1.1 Allgemeines 3

1.2 Benutzergruppen 4

1.3 Warnstufen 4

2 Beschreibung und Funktion 5

2.1 Lieferumfang 5

2.2 benötigtes Werkzeug 6

3 Bestimmungsgemäßer Gebrauch 7

3.1 Nutzungsbeschränkungen 7

4 Montage 7

4.1 Vorbereitung 7

4.2 Wandmontage 7

4.3 Flachbildschirmmontage 9

4.3.1 Flachbildschirme mit flacher Rückseite 9

4.3.2 Flachbildschirme mit gewölbter Rückseite 10

4.4 Einhängen und Sichern des Flachbildschirms 10

4.5 Gerätekabel verlegen 11

5 Ausrichten des Flachbildschirms 12

6 Gewährleistung und Haftung 12

7 Pflege, Wartung, Lagerung und Transport 13

8 Problembehebung 13

9 Technische Daten 14

10 Informationen zum VESA-Standard 14

11 Entsorgungshinweise.... 14

1 Sicherheitshinweise

DE

1.1 Allgemeines

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit dokumentation behebbaren Problemen, wenden Sie sich an Ihren Händler.

Lebensgefahr durch Ersticken

Kinder können an verschluckten oder eingeatmeten Kleinteilen und Dämmmaterial ersticken.

Kleinteile und Dämmmaterial gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch Stolpern und Sturz

Ungünstig platzierte bzw. installierte Produkte können Personen verletzen.

Produkt, Produkteile und Zubehör sicher platzie ren, installieren und transportieren.

Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen lassen.

Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführen lassen.

Verletzungsgefahr durch Schneiden

Kinder können sich an Verpackungen schneiden.

Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Extreme Umgebungsbedingungen können Personen verletzen.

Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen!

Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.

Verletzungsgefahr durch bewegliche Produkteile

Bewegliche Produktteile können Gliedmaßen einklemmen oder quetschen.

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.

Während des Gebrauchs auf die Beweglichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich ausschwenken.

Gefahr durch Selbsteingriffe und Zweckentfremdung

Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen.

Modifizieren und ändern Sie weder Produkt, Produkteile noch Zubehör!

Sachschaden durch inkompatible Produktkombinationen

Inkompatible Produktkombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben.

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Falsche Umgebungsbedingungen können Sachen beschädigen.

Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.

Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausrei chend Platz für gute Belüftung und Beweglichkeit lassen.

Das mitgelieferte Montagematerial ist ausschließlich für die Montage an massiven Stein- und Betonwänden geeignet.

Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.

Stabilität des Systems nach Montage regelmäßig prüfen.

1.2 Benutzergruppen

Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.

Arbeitsschritt Benutzergruppe
Montage, Demon-tage, Ausrichten,Pflege, Lagerung,Transport,Entsorgung	Endverbraucher und Benutzer mit mechanischen Grundkenntnissen>> Von Kindern und Personen mit eingeschränkten geistigen und motorischen Fähigkeiten fernhalten und gegen Benutzung sichern!
Wartung, Reparatur	Geschulte Fachkräfte>> Spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig!

Tab. 1: Benutzergruppen

1.3 Warnstufen

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen.

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

VORSICHT

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

ACHTUNG

Warnung vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden führen können.

2 Beschreibung und Funktion

Ihr TV-Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, vertikalen Wänden. Die Doppelflügel-Bauart vereint Gewichtsersparnis und Stabilität. Der TV-Wandhalter ist vertikal neigbar und horizontal schwenkbar.

2.1 Lieferumfang

Teil Abbildung Kürzel Anzahl
Wandmontage
TV-Wandhalter63486oder63487		A	1
Wandschraube 6.3x55		W-A 6
Betondübel		W-B 6
Unterlegscheibe D6		W-C 6
Flachbildschirmmontage
Adapterhalterung B 2
M5x14		M-A 4
M6x14		M-B 4
M8x20		M-C 4

M6x30 M-D 4
M8x30		M-E 4
Unterlegscheibe		M-F 4
TV-Abstandhalter	[STZ6]	M-G 8
TV-Abstandhalter		M-H 4

Tab. 2: Lieferumfang

2.2 benötigtes Werkzeug

Werkzeug Abbildung
Wasserwaage
Leitungsprüfer
Stift
Kreuzschlitz-Schraubendreher
Bohrmaschine
Beton-/Steinbohrer 8x60mm
zweite Person

Tab. 3: benötigtes Werkzeug

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“.

3.1 Nutzungsbeschränkungen

Nur in trockenen Innenräumen verwenden.

4 Montage

4.1 Vorbereitung

Vollständigkeit und Unversehrtheit prüfen

Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Unversehrtheit kontrollieren.

Kompatibilität sicherstellen

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Sachschaden durch inkompatible Produktkombinationen
ACHTUNG	>> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen über-einstimmen oder im angegebenen Bereich liegen.

Tab. 4: Kompatibilität sicherstellen

4.2 Wandmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
	>> Wandstruktur vor Montage überprüfen bzw. sichere Stelle zur Montage auszuwählen.
	>> Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen!
	>> Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit lassen.

Tab. 5: Wandmontage

Stromleitung diese r 5 Benutzen waage um d

Fig. 1: Ausrichten und Anzeichnen

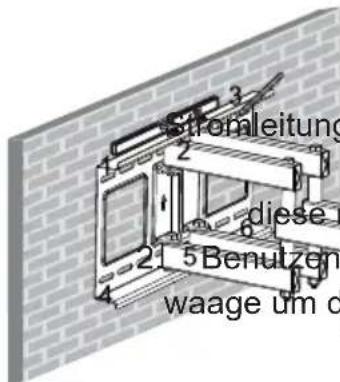

1. Prüfen Sie vor dem Bohren, ob sich Gas-, Wasser-, oder

stromleitungen in der Wand

befinden und beschädigen Sie

diese nicht

5 Benutzen Sieleine Wasser-

waage um die Bohrlöcher zu

markieren.

1. Markieren Sie die Bohrlöcher 1 bis 6 mit einem Stift.

Der TV-Wandhalter (A) dient als Schablone.

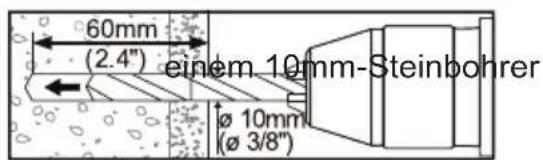

60mm (2.4") einem 10mm-Steinbohrer Ø 10mm (Ø 3/8")

Fig. 2: Löcher bohren

1. Bohren Sie die Löcher mit 60mm tief.

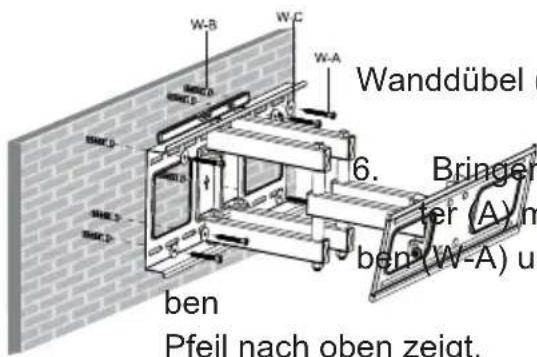

Wanddübel (6. Bringen ter (A) m ben (W-A) un ben Pfeil nach oben zeigt.

Fig. 3: Wandmontage

1. Stecken Sie jeweils einen

Wanddübel (W-B) in die

Bohrlöcher.

1. Bringen Sie den TV Wandhalter (A) mit den Wandschrauben (W-A) und Unterlegschei-

(W-C) so an, dass der

4.3 Flachbildschirmmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Verletzungsgefahr durch Stolpern und Sturz>> Produkt, Produktteile und Zubehör sicher platzieren, installieren und transportieren.
	Sachschaden durch ungeeignete Vorgehensweise>> Beim Anziehen von Schrauben mäßige Kraft aufwenden, um Gewinde nicht zu beschädigen.
	>> Flachbildschirm NIE flach auf den Boden legen.>> Flachbildschirm nicht durch zu lange Schrauben beschädigen.

Tab. 6: Flachbildschirmmontage

4.3.1 Flachbildschirme mit flacher Rückseite

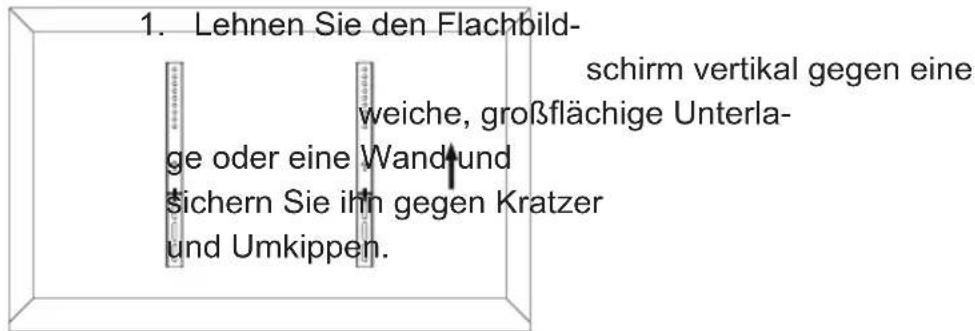

1. Lehnen Sie den Flachbild- schirm vertikal gegen eine weiche, großflächige Unterla- ge oder eine Wand- und sichern Sie ihn gegen Kratzer und Umkippen.

Fig. 4: Flachbildschirme mit flacher Rückseite 1

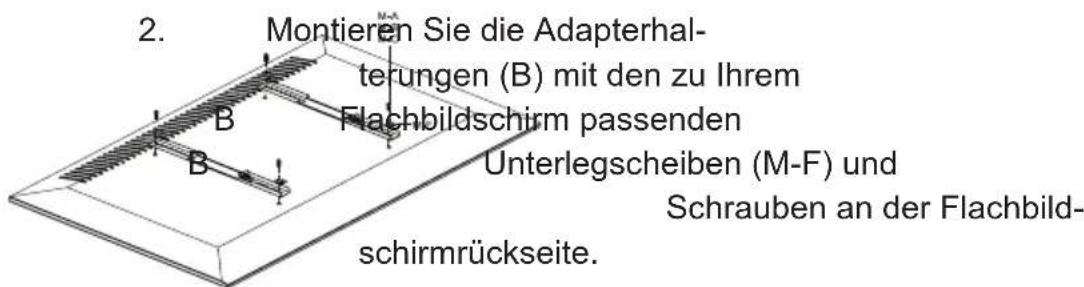

2. Montieren Sie die Adapterhal- terungen (B) mit den zu Ihrem Flachbildschirm passenden Unterlegscheiben (M-F) und Schrauben an der Flachbild- schirmrückseite.

Fig. 5: Flachbildschirme mit flacher Rückseite 2

Mit Pfeilen gekennzeichnete Teile immer nach oben zeigend ausrichten.

4.3.2 Flachbildschirme mit gewölbter Rückseite

1. Lehnen Sie den Flachbild-

weiche, große oder eine Wand und sichern Sie ihn gegen Kra und Umkippen.

schirm vertikal gegen eine

nchige Unterla-

ge oder eine Wand und sichern Sie ihn gegen Kratzer und Umkippen.

Fig. 6: Flachbildschirme mit gewölbter Rückseite 1

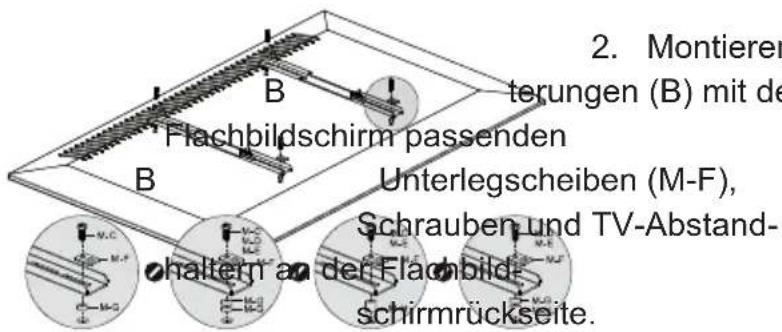

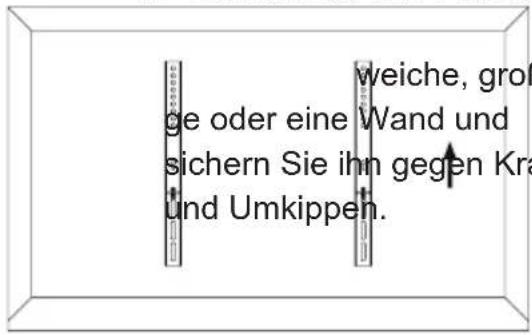

2. Montierer terungen (B) mit de Flachbildschirm passenden Unterlegscheiben (M-F), Schrauben und TV-Abstand- chaltern an den Flachbild- schirmrückseite.

Fig. 7: Flachbildschirme mit gewölbter Rückseite 2

1. Montieren Sie die Adapterhal-

terungen (B) mit den zu Ihrem

Mit Pfeilen gekennzeichnete Teile immer nach oben zeigend ausrichten.

4.4 Einhängen und Sichern des Flachbildschirms

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Verletzungsgefahr durch Stolpern und Sturz
	>> Produkt, Produkteile und Zubehör sicher platzieren, installieren und transportieren. >> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen lassen.
	Sachschaden durch ungeeignete Umgebungsbedingungen
	>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausreichend Platz für gute Belüftung und Beweglichkeit lassen.

Tab. 7: Einhängen des Flachbildschirms

DE

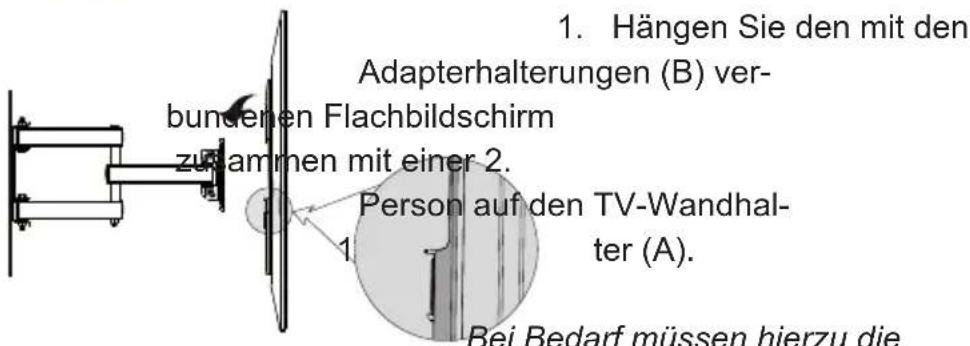

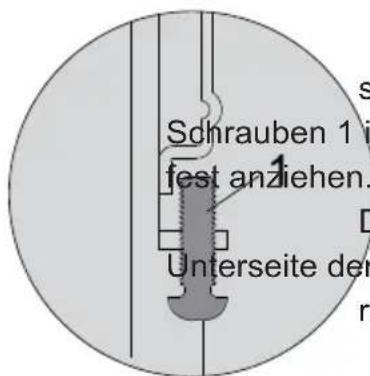

1. Hängen Sie den mit den Adapterhalterungen (B) verbundenen Flachbildschirm zusammen mit einer 2. Person auf den TV-Wandhalter (A). Bei Bedarf müssen hierzu die

Fig. 8: Einhängen des Flachbildschirms
Schrauben 1 leicht gelockert werden.

Schrauben 1 i fest anziehen. Unterseite der

1. Sichern Sie den Flachbild- schirm, indem Sie beide m Uhrzeigersinn

Diese sind jeweils an der er Adapterhalte- rungen (B) vormontiert.

Fig. 9: Sichern des Flachbildschirms

4.5 Gerätekabel verlegen

Warnstufe Sicherheitshinweis

Gebot /

Verbot

Verletzungsgefahr durch bewegliche Produkteile

VORSICHT

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
Während des Gebrauchs auf die Beweglichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich ausschwenken.

Tab.8: Gerätekabel verlegen

Achten Sie bei der Kabelauswahl auf genügend Spiel, damit der Flachbildschirm beweglich bleibt.

Ende der Montage. Zur Demontage gehen Sie in rückwärtiger Reihenfolge vor.

5 Ausrichten des Flachbildschirms

Warnstufe Sicherheitshinweis

Gebot / Verbot

Verletzungsgefahr durch bewegliche Produkteile

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.

Während des Gebrauchs auf die Beweglichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich ausschwenken.

Tab. 9: Ausrichten des Flachbildschirms

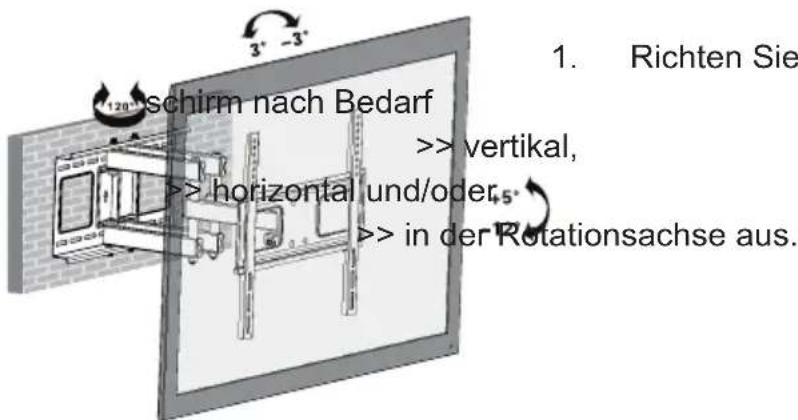

1. Richten Sie schirm nach Bedarf >> vertical, >> horizontal und/oder. >> in der Rotationsachse aus.

1. Richten Sie den Flachbild-

6 Gewährleistung und Haftung

- Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.

- Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung nur das Produkt selbst ab.

- Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!

- Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Betrieb oder Wartung entstanden sind.

- Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsaus schluss.

- Druckfehler und Änderungen an Gerät, Verpackung oder Dokumentation behalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport

• Das Produkt darf nur von einer Fachwerkstatt gewartet werden.
- Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig mit leichtem Maschinenöl.
- Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das Material angreifen kann.
- Achten Sie beim Bewegen der Geräteteile darauf, dass Sie keine Körperteile darin einklemmen!
- Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen Sitz und ziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht zu viel Kraft an, um die Gewinde nicht zu überlasten.
- Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
- Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
- Befestigungsbohrungen können sichtbar bleiben, wenn das Produkt demon- tiert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zurückbleiben.
- Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

8 Problembehebung

Problem Hilfe

Wie kann die Wandqualität getestet werden?	Verkehrslasten für Wohnräume sind in diversen Europa-richtlinien festgelegt.
	>>	Wandstärke und Material unter Putz / Tapeten prüfen.
	>>	Fachpersonal zu Rate ziehen.
Welche Löcher müssen gebohrt werden?	>>	Kapitel 4.2 lesen.
Der TV-Wand-halter lässt sich schwer ausrich-ten.	>>	Gelenke etwas lockern.
	>>	Die maximale Schwenkbarkeit kann bedingt durch die TV Größe kleiner sein, als angegeben.

andere Fragen >> Händler kontaktieren.

Tab. 10: Problembehebung

9 Technische Daten

Größe Angabe Einheit
TV Größe	63486: 26-55	“ / Zoll
	63487: 32-70
VESA	63486: 200x200 / 400x200 / 300x300 / 400x400	mm
	63487: 400x200 / 300x300 / 400x400 / 600x400
Traglast max. 40 kg
Neigungswinkel -12 ~ +5 °
Schwenkwinkel +/-60 °
Rotationswinkel +/-3 °
Wandabstand 74-585		mm
Maße	63486: 480 x 430 x 74-585	mm
	63487: 660 x 430 x 74-585
Gewicht	63486: 5,83	kg
	63487: 6,73

Tab. 11: Technische Daten

10 Informationen zum VESA-Standard

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und TV-Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Assoziation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definieren. Einige Modelle lassen eine stufenlose, individuelle Befestigung zu. (z.B. 300 x 300mm für Sony TVs).

VESA Klasse Befestigungslochabstand von Flachbildschirmen
MIS-D	75x75 / 100x100mm
MIS-E	200x100 / 200x200mm
MIS-F	400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab. 12: Informationen zum VESA-Standard

11 Entsorgungshinweise

Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung

regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

BETRIEBSANLEITUNG 2

USER'S MANUAL.... 16

MODE D'EMPLOI 28

ISTRUZIONI PER L'USO 42

USER'S MANUAL

Content

DE BETRIEBSANLEITUNG

EN USER'S MANUAL

FR MODE D'EMPLOI

IT ISTRUZIONI PER L'USO

TV-Wandhalter

TV mount

TV Support mural

Supporto per TV

63486

63487

Revision 2013-05-21

Version 1

E-Mail: [e-mail]

Web: www.goobay.de

*(0,14 € pro Minute aus dem deutschen Festnetz.

Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)
