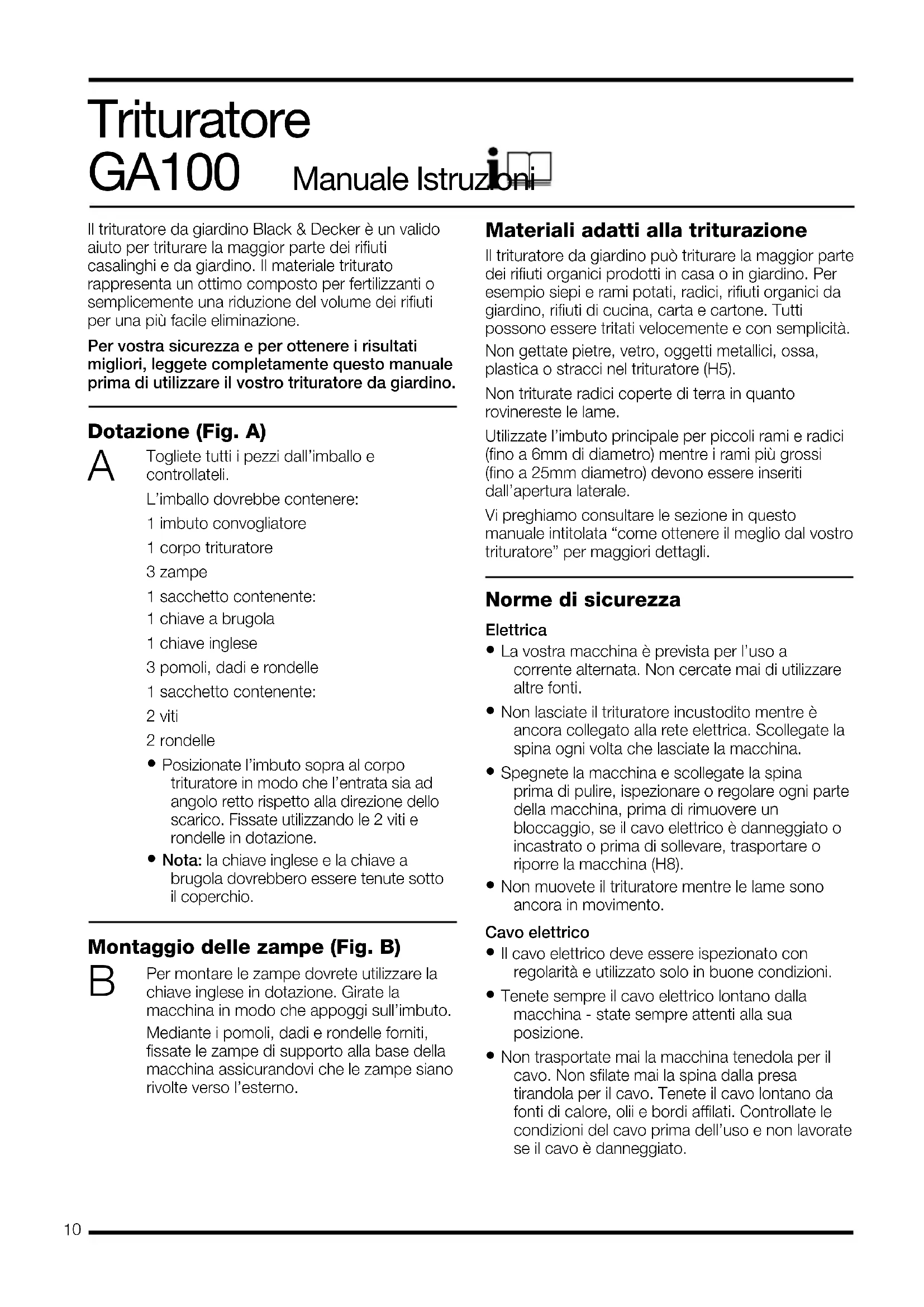

MANUALE UTENTE GA100 BLACK & DECKER

Il trituratore da giardino Black & Decker è un valido aiuto per triturare la maggior parte dei rifiuti casalinghi e da giardino. Il materiale triturato rappresenta un ottimo composto per fertilizzanti o semplicemente una riduzione del volume dei rifiuti per una più facile eliminazione.

Per vostra sicurezza e per ottenere i risultati migliori, leggete completamente questo manuale prima di utilizzare il vostro trituratore da giardino.

Dotazione (Fig. A)

A

Togliete tutti i pezzi dall'imballo e controllateli.

L'imballo dovrebbe contenere:

1 imbuto convogliatore

1 corpo trituratore

3 zampe

1 sacchetto contenente:

1 chiave a brugola

1 chiave inglese

3 pomoli, dadi e rondelle

1 sacchetto contenente:

2 viti

2 rondelle

- Posizionate l'imbuto sopra al corpo trituratore in modo che l'entrata sia ad angolo retto rispetto alla direzione dello scarico. Fissate utilizzando le 2 viti e rondelle in dotazione.

- Nota: la chiave inglese e la chiave a brugola dovrebbero essere tenute sotto il coperchio.

Montaggio delle zampe (Fig. B)

B

Per montare le zampe dovrete utilizzare la chiave inglese in dotazione. Girate la macchina in modo che appoggi sull'imbuto. Mediante i pomoli, dadi e rondelle forniti, fissate le zampe di supporto alla base della macchina assicurandovi che le zampe siano rivolte verso l'esterno.

Materiali adatti alla triturazione

Il trituratore da giardino può triturare la maggior parte dei rifiuti organici prodotti in casa o in giardino. Per esempio siepi e rami potati, radici, rifiuti organici da giardino, rifiuti di cucina, carta e cartone. Tutti possono essere tritati velocemente e con semplicità.

Non gettate pietre, vetro, oggetti metallici, ossa, plastica o stracci nel trituratore (H5).

Non triturate radici coperte di terra in quanto rovinereste le lame.

Utilizzate l'imbuto principale per piccoli rami e radici (fino a 6mm di diametro) mentre i rami più grossi (fino a 25mm diametro) devono essere inseriti dall'apertura laterale.

Vi preghiamo consultare le sezione in questo manuale intitolata “come ottenere il meglio dal vostro trituratore” per maggiori dettagli.

Norme di sicurezza

Elettrica

• La vostra macchina è prevista per l'uso a corrente alternata. Non cercate mai di utilizzare altre fonti.
• Non lasciate il trituratore incustodito mentre è ancora collegato alla rete elettrica. Scollegate la spina ogni volta che lasciate la macchina.
• Spegnete la macchina e scollegate la spina prima di pulire, ispezionare o regolare ogni parte della macchina, prima di rimuovere un bloccaggio, se il cavo elettrico è danneggiato o incastrato o prima di sollevare, trasportare o riporre la macchina (H8).
• Non muovete il trituratore mentre le lame sono ancora in movimento.

Cavo elettrico

• Il cavo elettrico deve essere ispezionato con regolarità e utilizzato solo in buone condizioni.
• Tenete sempre il cavo elettrico lontano dalla macchina - state sempre attenti alla sua posizione.
• Non trasportate mai la macchina tenedola per il cavo. Non sfilate mai la spina dalla presa tirandola per il cavo. Tenete il cavo lontano da fonti di calore, olii e bordi affiliati. Controllate le condizioni del cavo prima dell'uso e non lavorate se il cavo è danneggiato.

- Potete usare cavi di prolunga fino a 40m. Il cavo deve essere a due poli, rivestito in PVC, designato H05W-F, con sezione di 1.0mm².

Abbigliamento

• Portate sempre dei guanti durante l'utilizzo (Fig. H4).
• Vi consigliamo l'uso di occhiali protettivi durante l'utilizzo del trituratore (Fig. H2).
• Portate sempre scarpe robuste o stivali.
• Portate sempre scarpe con suole in gomma.
• Non utilizzate il trituratore a piedi nudi o calzando sandali aperti.
• Indossate pantaloni lunghi per proteggere le gambe.
• Portate sempre delle protezioni per l'udito se il livello del rumore (H3) vi sembra intollerabile durante l'uso.
• Non portare gioielli svolazzanti (p.es. bracciali larghi).
• Proteggete capelli lunghi dal contatto con la macchina.

Sicurezza delle altre persone

• Tenete lontani bambini ed animali domestici. Tutti i presenti devono stare ad una distanza di sicurezza durante l'uso.
• Non lasciate che bambini o persone che non abbiano letto il presente manuale o che non siano pratiche nell'uso del trituratore lo possano usare.
• Ricordate che l'operatore è responsabile per pericoli o incidenti a terzi o alle loro proprietà.

Condizioni di lavoro

• Assicuratevi che il trituratore sia appoggiato saldamente su terreno pianeggiante durante l'uso.
• Non usate il trituratore sotto la pioggia o in presenza di umidità (Fig. H7).
• Lavorate solo di giorno o con buona illuminazione artificiale.

Utilizzo del vostro trituratore

• Assicuratevi che la vostra macchina sia sempre in buone condizioni operative.
• Prima di utilizzare la macchina, scollegate la spina dalla presa e controllate che la lama, i dadi di fissaggio e la zona di taglio non siano usurati o danneggiati.
• Non cercate mai di ruotare la macchina di lato mentre sta lavorando. Non cercate di fermare le lame - lasciate che si fermino da sole. Non mettete le mani o i piedi vicino o sotto le parti in rotazione.
• Non usate mai il trituratore con difese o schermi danneggiati (H6).

ITALIANO

• Sostituite parti danneggiate o usurate
• Non sporgetevi mai a guardare all'interno del trituratore mentre è in funzione in quanto potrebbe scagliare detriti. Vi consigliamo l'uso di occhiali protettivi durante l'uso.
• Non mettete in nessun caso le mani nella zona di taglio con le lame in movimento. La lama continua a ruotare per un pò dopo lo spegnimento della macchina.
• Non accendete il trituratore se l'imbuto e il corpo non sono saldamente collegati.
• Non spegnete il motore fino a che la macchina non è completamente vuota, in quanto potrebbe otturarsi.
• Assicuratevi che le lame non entrino a contatto con oggetti duri come metallo, pietre o vetro.

Cura della vostra macchina

• Riponete la macchina in un luogo asciutto, fuori della portata dei bambini.
• Non usate solventi per pulire la vostra macchina. Utilizzate uno scalpello non affilato per rimuovere erba o terriccio accumulati. Scollegate sempre la spina dalla presa prima di effettuare la pulizia.
• Non utilizzate la macchina se alcune delle sue parti sono difettose - sostituitele se necessario.
• Utilizzati solo ricambi ed accessori originali Black & Decker.
• Assicuratevi che tutti i dadi e le viti siano ben strette e che la macchina sia in buone condizioni operative.

Doppio isolamento

La vostra macchina è dotata di doppio isolamento. Questo significa che tutti le parti metalliche esterne sono isolate elettricamente dalla sorgente di energia. Questo si ottiene inserendo una barriera isolante tra i componenti elettrici e quelli meccanici. Il doppio isolamente garantisce una grande sicurezza elettrica ed elimina la necessità di collegamento a terra.

La politica Black & Decker persegue il continuo miglioramento ed innovazione dei propri prodotti, pertanto il costruttore si riserva il diritto di modifiche senza previa informazione.

Sicurezza elettrica

Spegnere sempre l'utensile prima di scollegare la spina dalla presa o da prolunghe.

Non usare la macchina se il cavo è danneggiato. In questo caso vi consigliamo di rivolgervi alla vostra stazione di Servizio Black & Decker per la sostituzione.

Nota: I fusibili non danno protezione da scariche elettriche.

Attenzione: Non collegate mai un cavo di prolunga con due spine di qualunque tipo ad entrambe le estremità. Questo è estremamente pericoloso in quanto si otterrebbero connettori “carichi” che potrebbero causare scariche anche mortali.

Ulteriore sicurezza elettrica

Maggiore sicurezza si può ottenere facendo installare da un elettricista esperto un salvavita ad alta sensibilità nel circuito di casa. Tale dispositivo è disegnato per provvedere ad una alta protezione personale contro scariche elettriche.

Attenzione: L'uso di un qualsiasi dispositivo di protezione non esclude l'utilizzatore dal seguire le norme di sicurezza indicate in questo manuale.

Utilizzo del trituratore (Figs. C & D)

C

• Per accenderlo premete il pulsante bianco situato sul lato del motore.
• Per spegnerlo premete il pulsante rosso posto sopra al pulsante bianco di accensione.

In condizioni normali non spegnete la macchina prima che tutto il materiale sia stato rimosso dalle lame. Se la macchina venisse spenta troppo presto, il materiale residuo potrebbe incastrarsi nelle lame e far bloccare il motore al momento della riaccensione. Se questo dovesse comunque succedere, procedete come segue:

- La macchina è dotata di un interruttore di sicurezza integrato che protegge il motore dai danni di sovraccarico. Se questo dovesse succedere, la macchina si spegnerá automaticamente resettandosi dopo un paio di minuti, permettendo così al motore di raffreddarsi.

D

Se il motore non dovesse ripartire dopo questo periodo, seguite la procedura qui descritta:

• Assicuratevi che la macchina sia spenta.
- Scollegate la spina dalla presa.
- Scollegate il motore.
- La macchina è dotata di un dispositivo di sicurezza che assicura che la corrente venga tolta al motore se l'imbuto viene

rimosso. La macchina non può venire azionata con le lame esposte.

• Per rimuovere l'imbuto, è necessario togliere dal motore questo dispositivo di sicurezza come mostrato nella fig. D. La procedura va seguita al contrario una volta che si rimonti l'imbuto.
• Allentate il pomolo e rimuovete il corpo alimentatore.
• Ripulite tutto il materiale residuo nella macchina.
• Rimontate l'alimentatore, stringete il pomolo e ricollegate il motore.
• Ricollegate la spina alla presa.

Perchè usare un trituratore?

Il materiale viene triturato per essere eliminato più facilmente. Il tempo relativamente breve di decomposizione è facilitato dalle numerose rotture causate dal processo di triturazione che offrono un ottimo punto di attacco per i micro-organismi. In poco tempo il processo di decomposizione naturale produrrà un humus particolarmente ricco.

Per una buona crescita le foglie, i fiori, i frutti e le radici abbisognano di importanti elementi nutritivi che vengono da esse estratti dal suolo. Lo sforzo per questa estrazione di elementi nutritivi è ridotto al minimo con il ritorno al suolo di un humus organico naturale.

I fertilizzanti organici vengono decomposti nel suolo dai batteri e vengono trasformati nell'importante nutrimento assorbito dalle piante.

L'humus regola il livello dell'acqua nel suolo fertile, assicura sufficiente aerazione del suolo e facilita la crescita delle radici.

Un suolo ben fertilizzato produce una crescita migliore ed un raccolto più ricco. Utilizzato con una buona rotazione sistematica, l'humus può arricchire anche terreni poveri.

Come ottenere il meglio dal vostro triturazione

• Leggete il manuale istruzioni prima dell'utilizzo, particolarmente le norme di sicurezza.
• Lasciate che la macchina lavori al suo ritmo, non sovraccaricatela.
• Assicuratevi che le lame siano sempre affiliate in modo da non ridurre l'efficienza della macchina.
• Materiale asciutto aiuterà del materiale umido ad essere espulso.

• Non lasciate che il materiale si accumuli e diventi “composto” prima di essere triturato in quanto diverrebbe troppo umido.

• Non gettate nel motore pietre, ossa, plastica, vetro ed oggetti metallici.

• Eliminate la terra dalle radici prima di triturarle.
• Il materiale triturato può essere ripassato nella macchina una seconda volta per ridurlo ulteriormente.
• Lasciate per ultimi alcuni rametti asciutti per facilitare la pulizia delle lame.
• Assicuratevi che la macchina sia completamente vuota prima di spegnerla.
• Togliete la spina dalla presa prima di pulire la macchina.
• Pulite a fondo la macchina prima di riporla in un luogo asciutto e lontano dalla portata dei bambini.
• La macchina è dotata di due agganci per sacchetti di raccolta del materiale triturato. Per evitare che i sacchetti si stacchino assicuratevi che tocchino sempre terra.

Vedi anche la sottocopertina per come ottenere il meglio dal vostro trituratore.

Manutenzione

• Dopo l'uso, scollegate la spina, rimuovete le parti ed asciugate l'alloggiamento delle lame e le lame stesse facendo attenzione a non tagliarvi
• Riponete la macchina in luogo asciutto e sicuro
• Assicuratevi che le lame siano sempre affiliate. Potrete acquistare lame nuove presso i Centri Assistenza Black & Decker.

Sostituzione delle lame (Fig. E)

E

• Spegnete la macchina e togliete la spina dalla presa.
• Scollegate il motore.
• Allentate il pomello sul lato anteriore della macchina e rimuovete il corpo alimentatore.
• Per sostituire le lame è necessario bloccare il disco rotante inserendo la chiave inglese nella fessura così che le lame non possano ruotare.
• Le lame possono essere usate da ambo i lati. Quando il primo lato non fosse più affilato, allentate le due viti a testa esagonale e rovesciate le lame, reinserite le viti e stringetele con forza. Lame nuove possono essere acquistate presso ogni centro di assistenza Black & Decker.
• Dopo aver sostituito le lame, rimontate il corpo alimentatore e fissatelo. Ricollegate il motore.
• Ricollegate la spina alla presa.

ITALIANO

- Le lame di sgrossatura hanno durata prevista per tutta la vita della macchina e possono essere sostituite solo da personale di assistenza Black & Decker.

Sostituzione cinghia di trazione (Fig. F)

F

Se il motore della macchina girasse senza mettere in movimento le lame, è possibile che la cinghia di trazione si sia usurata e necessiti di sostituzione. Nuove cinghie possono essere acquistate presso i centri di assistenza Black & Decker.

• Scollegate la spina dalla presa.
• Rovesciate la macchina in modo che appoggi sull'imbuto.
• Togliete la zampa di supporto posteriore con la chiave inglese.
• Rimuovete il coperchio nero allentando le due viti.
• Rimuovete la vite di tensionamento posta sul lato anteriore della macchina.
• Scollegate il motore. Togliete il motore svitando le quattro viti esagonali con la chiave a brugola in dotazione.
• Togliete la cinghia vecchia e posizionate quella nuova sulla puleggia. Montate il motore assicurandovi che l'albero del motore faccia presa sulla cinghia.
• Riavvitate le quattro viti esagonali con rondelle ma non stringetele.
• Riavvitate la vite di tensionamento stringendola completamente.
• Fate girare la puleggia controllando che la cinghia sia sempre in posizione sull'albero motore.
• Potete ora stringere le quattro viti esagonali e ricollegate il motore.
• Rimontate e fissate il coperchio nero e la zampa di supporto.

Garanzia Black & Decker su prodotti linea giardino

La garanzia copre 36 mesi per le parti e 12 mesi per la manodopera. Sarà necessario esibire prova di acquisto - abbiate quindi cura di conservare lo scontrino e presentarlo con la scheda di garanzia.

Se il vostro prodotto Black & Decker risultasse difettoso entro il periodo di garanzia a causa di

materiali difettosi o difetti costruttivi vi garantiamo, a nostra discrezione, la sostituzione gratuita delle parti difettose oppure la sostituzione gratuita dell'intera macchina a patto che:

• Il prodotto venga reso ad un Centro Assistenza Black & Decker con prova della data di acquisto.
• Il prodotto sia stato acquistato per uso proprio.
• Il prodotto non abbia subito un uso scorretto.
• Non sia stata tentata la riparazione da persone diverse dal nostro personale di assistenza.
• Il difetto non sia stato causato da normale usura.

La garanzia è offerta come beneficio extra ai vostri diritti legali.

Cosa fare se il prodotto Black & Decker necessita riparazione

Se il vostro prodotto Black & Decker deve essere riparato, il modo più semplice e veloce è quello di riportarlo o spedirlo ad un Centro di assistenza Black & Decker, con prova della data di acquisto se la riparazione rientra nei termini della garanzia.

Se doveste avere delle difficoltà vi preghiamo contattare i nostri Centri di assistenza ed informazione per chiarimenti.

La procedura di garanzia

Non sono coperti:

• Sostituzione lame, filo in nylon, catene, cavi danneggiati durante il periodo di utilizzo o fermo macchina. Questi vengono considerati pezzi di ricambio che si usurano durante il normale utilizzo.
• Danni dovuti ad impatti ed evidenti utilizzi impropri.
• Danni causati da un utilizzo non previsto dalle istruzioni e dai suggerimenti contenuti dal presente manuale.

L'utilizzo di parti e accessori diversi da quelli originali Black & Decker può causare danni o ridurre le prestazioni della macchina e pertanto non rientrano nella garanzia.

Servizio di assistenza Black & Decker

Black & Decker offre una catena nazionale di centri di assistenza. E' nostra premura offrire un servizio completo, riparazioni veloci, grande disponibilità di pezzi di ricambio e accessori.

Se vi occorrono aiuto o informazioni vi preghiamo rivolgervi al responsabile del locale centro di assistenza Black & Decker.

Potrete ottenere pieni dettagli sulla attività dei nostri Centri di assistenza (un elenco completo è stampato sul retro dell'esploso incluso nell'imballo del vostro prodotto).

Dichiarazione di conformità EC

Si dichiara che i prodotti:

GA100

sono conformi a: DIN VDE 0730, DIN 11004

89/392/EEC, 89/336/EEC, 73/23/EEC,

EN60335, EN55104, EN55014

Pressione sonora 96dB (A)

Potenza sonora 109dB (A)

Livello di vibrazione mano-braccio 11.2m/s ^2

Brian Cooke

Guida ad un utilizzo ottimale del trituratore

Materiale da Condizione del Ingresso materiale Consigli sulla triturazione di materiali particolari triturare prima materiale al della momento della decomposizione triturazione
Radici e potature fino a 6mm diametro	Come tagliato	Da sopra	Procedere al passo della macchina senza sovraccaricare
Rami 6-25mm Come tagliato Di lato Tagliare crescite laterali e procedere dall'alto di diametro
Piante da aiuola, alghe, sottobosco	Come tagliato, piuttosto asciutto	Da sopra	Eliminate la terra dalle radici per evitare di rovinare le lame.
Foglie appena tagliate, potatura siepi, rifiuti di cucina (p.es.cavolfiori, pelli di vegetali)	Come tagliati, senza umidità superficiale	Da sopra	Con ogni materiale ad alta umidità interna si consiglia inserire rametti secchi ad intervalli regolari per evitare che le lame si impastino. Con un pò di esperienza capirete la frequenza e la quantità.
Carta e cartone	Arrotolati di lato	Da sopra	Il materiale deve essere molto secco. L'affilatura delle lame è importante per buoni risultati. Evitate di far seguire materiale umido.
Fogliame fibroso e gambi	Molto secchi Da sopra Il materiale deve essere fatto seccare per evitare l'attorcigliamento sulle lame. Tagliatelo a pezzi prima di triturarlo
Materiale adatto a decomposizione senza triturazione
Erba tagliata
Vegetazione morbida, particolarmente se diventata umida o se la decomposizione naturale è già iniziata
Carta o cartone inumidito
