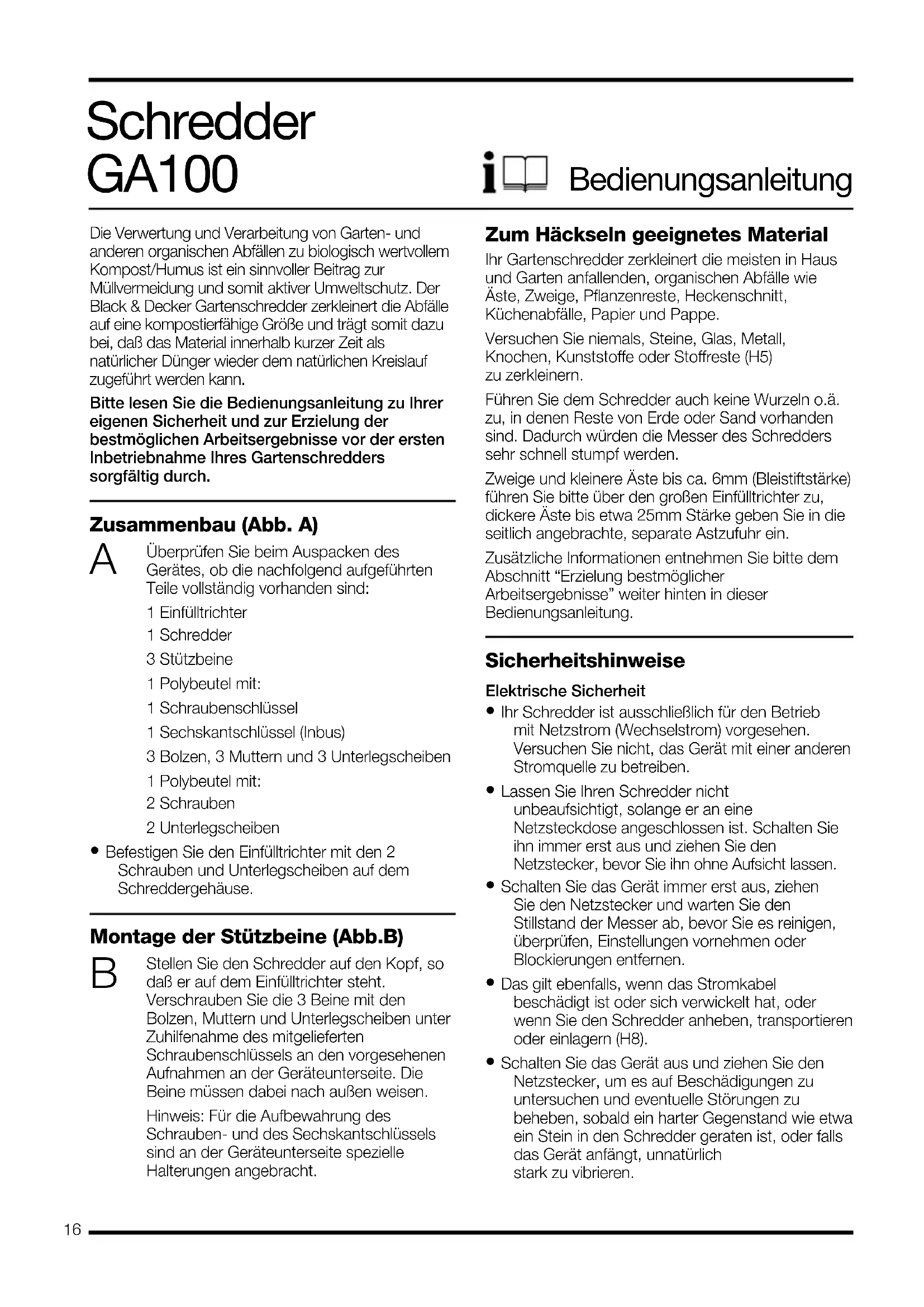

BEDIENUNGSANLEITUNG GA100 BLACK & DECKER

Die Verwertung und Verarbeitung von Garten- und anderen organischen Abfällen zu biologisch wertvollem Kompost/Humus ist ein sinnvoller Beitrag zur Müllvermeidung und somit aktiver Umweltschutz. Der Black & Decker Gartenschredder zerkleinert die Abfälle auf eine kompostierfähige Größe und trägt somit dazu bei, daß das Material innerhalb kurzer Zeit als natürlicher Dünger wieder dem natürlichen Kreislauf zugeführt werden kann.

Bitte lesen Sie die Bedienungsanleitung zu Ihrer eigenen Sicherheit und zur Erzielung der bestmöglichen Arbeitsergebnisse vor der ersten Inbetriebnahme Ihres Gartenschredders sorgfältig durch.

Zusammenbau (Abb. A)

A Überprüfen Sie beim Auspacken des Gerätes, ob die nachfolgend aufgeführten Teile vollständig vorhanden sind:
1 Einfülltrichter
1 Schredder
3 Stützbeine
1 Polybeutel mit:
1 Schraubenschlüssel
1 Sechskantschlüssel (Inbus)
3 Bolzen, 3 Muttern und 3 Unterlegscheiben
1 Polybeutel mit:
2 Schrauben
2 Unterlegscheiben

- Befestigen Sie den Einfülltrichter mit den 2 Schrauben und Unterlegscheiben auf dem Schreddergehäuse.

Montage der Stützbeine (Abb.B)

B

Stellen Sie den Schredder auf den Kopf, so daß er auf dem Einfülltrichter steht. Verschrauben Sie die 3 Beine mit den Bolzen, Muttern und Unterlegscheiben unter Zuhilfenahme des mitgelieferten Schraubenschlüssels an den vorgesehenen Aufnahmen an der Geräteunterseite. Die Beine müssen dabei nach außen weisen.

Hinweis: Für die Aufbewahrung des Schrauben- und des Sechskantschlüssels sind an der Geräteunterseite spezielle Halterungen angebracht.

Zum Häckseln geeignetes Material

Ihr Gartenschredder zerkleinert die meisten in Haus und Garten anfallenden, organischen Abfälle wie Äste, Zweige, Pflanzenreste, Heckenschnitt, Küchenabfälle, Papier und Pappe.

Versuchen Sie niemals, Steine, Glas, Metall, Knochen, Kunststoffe oder Stoffreste (H5) zu zerkleinern.

Führen Sie dem Schredder auch keine Wurzeln o.ä. zu, in denen Reste von Erde oder Sand vorhanden sind. Dadurch würden die Messer des Schredders sehr schnell stumpf werden.

Zweige und kleinere Äste bis ca. 6mm (Bleistiftstärke) führen Sie bitte über den großen Einfülltrichter zu, dickere Äste bis etwa 25mm Stärke geben Sie in die seitlich angebrachte, separate Astzufuhr ein.

Zusätzliche Informationen entnehmen Sie bitte dem Abschnitt "Erzielung bestmöglicher Arbeitsergebnisse" weiter hinten in dieser Bedienungsanleitung.

Sicherheitshinweise

Elektrische Sicherheit

- Ihr Schredder ist ausschließlich für den Betrieb mit Netzstrom (Wechselstrom) vorgesehen. Versuchen Sie nicht, das Gerät mit einer anderen Stromquelle zu betreiben.

- Lassen Sie Ihren Schredder nicht unbeaufsichtigt, solange er an eine Netzsteckdose angeschlossen ist. Schalten Sie ihn immer erst aus und ziehen Sie den Netzstecker, bevor Sie ihn ohne Aufsicht lassen.

- Schalten Sie das Gerät immer erst aus, ziehen Sie den Netzstecker und warten Sie den Stillstand der Messer ab, bevor Sie es reinigen, überprüfen, Einstellungen vornehmen oder Blockierungen entfernen.

- Das gilt ebenfalls, wenn das Stromkabel beschädigt ist oder sich verwickelt hat, oder wenn Sie den Schredder anheben, transportieren oder einlagern (H8).

- Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, um es auf Beschädigungen zu untersuchen und eventuelle Störungen zu beheben, sobald ein harter Gegenstand wie etwa ein Stein in den Schredder geraten ist, oder falls das Gerät anfängt, unnatürlich stark zu vibrieren.

Stromkabel

• Untersuchen Sie die Stromzuleitungen zu Ihrem Schredder regelmäßig auf Beschädigungen und verwenden Sie sie nur in einem einwandfreien Zustand.
• Ziehen Sie nicht am Kabel, um den Stecker aus der Steckdose herauszuziehen. Halten Sie das Stromkabel von Hitzequellen, Ölen und scharfen Kanten fern.
• Verwenden Sie nur ein Anschlußkabel, welches für den Einsatz im Außenbereich zugelassen ist.

Bekleidung

• Tragen Sie beim Arbeiten mit dem Schredder immer Handschuhe (H4).
• Wir empfehlen ebenso das Tragen einer Schutzbrille (H2).
• Tragen Sie festes Schuhwerk mit rutschfesten Sohlen.
• Arbeiten Sie nicht barfuß oder in offenen Sandalen.
• Tragen Sie zum Schutz Ihrer Beine lange Hosen.
• Wir empfehlen die Verwendung eines Gehörschutzes (H3).
• Tragen Sie keinen lose hängenden Schmuck.
• Achten Sie darauf, mit langem Haar nicht zu nahe an den Schredder zu geraten.

Die Sicherheit anderer

• Lassen Sie niemals Kinder oder Personen, die die Bedienungsanleitung nicht gelesen haben, oder die mit dem Schredder nicht vertraut sind, das Gerät bedienen.
• Lassen Sie Kinder, Tiere oder andere Personen nicht in die Nähe der Maschine, wenn sich diese im Gebrauch befindet.
• Denken Sie daran, daß der Benutzer des Schredders gegenüber Dritten oder deren Eigentum für Unfälle oder Schäden verantwortlich ist.

Arbeitsbedingungen

• Achten Sie auf einen festen Stand des Schredders während des Gebrauchs.
• Benutzen Sie den Schredder nicht bei Regen oder feuchten Witterungsbedingungen (H7).
• Arbeiten Sie nur bei Tageslicht oder guter künstlicher Beleuchtung.

Betrieb Ihrer Maschine

• Achten Sie immer darauf, daß sich Ihr Gerät in einem einwandfreien Betriebszustand befindet.
• Vor Inbetriebnahme und Anschluß des Schredders an das Stromnetz, sollten Sie das Häckselwerk auf Verschleiß oder Beschädigungen untersuchen. Defekte Messer und besonders beschädigte Messerschrauben können eine Gefahrenquelle darstellen und müssen daher sofort ausgewechselt werden.

DEUTSCH

• Betreiben Sie den Schredder nie mit defekten Schutzeinrichtungen(H6).
• Wechseln Sie abgenutzte oder beschädigte Teile aus Sicherheitsgründen sofort aus.
• Blicken Sie nicht in den Einfülltrichter Ihres Schredders, während das Gerät arbeitet, da hierbei gelegentlich kleine Häckselpartikel nach oben herausgeworfen werden können.
• Wir empfehlen daher das Tragen einer Schutzbrille.
• Greifen Sie unter keinen Umständen in das Häckselwerk. Die Messer laufen nach Abschalten des Gerätes kurze Zeit nach.
• Starten Sie den Schredder erst, wenn Einfülltrichter und Gehäuse fest montiert sind.
• Schalten Sie das Gerät erst aus, wenn es völlig entleert ist, da es sonst bei erneutem Einschalten zu einem Blockieren der Messer kommen könnte.
• Füllen Sie niemals harte Gegenstände wie Metall, Steine, Glas oder ähnliches in den Schredder ein.

Pflege und Wartung

• Lagern Sie den Schredder an einem trockenen, sicheren Ort außerhalb der Reichweite von Kindern.
• Ziehen Sie vor Reinigungs- und Wartungsarbeiten immer erst den Netzstecker.
• Betreiben Sie das Gerät nicht, wenn irgendein Teil beschädigt ist. Tauschen Sie defekte Teile vor dem Gebrauch aus.
• Verwenden Sie nur von Black & Decker empfohlene Ersatzteile und Zubehör.
• Achten Sie auf den festen Sitz aller Schrauben, Bolzen und Muttern, damit sich Ihr Schredder immer in einem sicheren Betriebszustand befindet.

Doppelisolierung

Ihr Schredder ist doppelt isoliert. Das bedeutet, daß alle außen liegenden Metallteile von stromführenden Teilen abgeschirmt sind. Das schützt vor elektrischem Schlag und macht eine Erdung des Gerätes überflüssig.

Black & Decker arbeitet ständig an der Verbesserung seiner Produkte und behält sich vor, Veränderungen ohne vorherige Ankündigung durchzuführen.

Elektrische Sicherheit

Erhöhte Sicherheit gewährleistet Ihnen eine Fehlerstrom(FI)-Sicherung am Stromanschluß, mit einer Abschaltleistung von nicht mehr als 30mA, die jedoch von einem qualifizierten Elektriker installiert werden sollte.

Achtung! Eine FI-Sicherung oder andere Stromkreisunterbrecher ersetzen keinesfalls die vorher beschriebenen Sicherheitsanweisungen für die Bedienung Ihres Schredders.

Betrieb des Schredders (Fig. C & D)

C

• Um das Gerät einzuschalten, drücken Sie den weißen Schalter an der Seite des Motorgehäuses.
• Zum Ausschalten drücken Sie den roten Schalter, der sich direkt über dem weißen Schalter befindet.

Schalten Sie das Gerät nicht aus, bevor nicht alles Häckselgut aus dem Messerbereich entfernt ist. Wenn es zu früh abgeschaltet wird, können Materialreste den Motor bei erneutem Start blockieren und zu einem Aussetzen führen. Sollte dieser Fall eintreten, folgen Sie bitte nachstehenden Hinweisen:

- Ihr Schredder ist mit einem automatischen Überlastschutz ausgestattet, der den Motor vor Überhitzung schützt. Wird der Motor zu heiß, schaltet der Überlastschutz das Gerät ab. Nach einer Abkühlphase des Motors von ca.1-2 Minuten können Sie das Gerät wieder einschalten und weiterarbeiten.

D

Läuft der Motor trotzdem nicht an, sollten Sie folgendermaßen verfahren:

• Stellen Sie sicher, daß das Gerät abgeschaltet ist.
  • Ziehen Sie den Netzstecker.
• Ihr Schredder ist mit einer Anlaufsperre versehen, die verhindert, daß das Gerät bei abgenommenem Gehäuse eingeschaltet werden kann.
• Lösen Sie den Sperrmechanismus, der Gehäuse und Geräteunterteil verbindet, wie in Abb.D beschrieben.
• Entfernen Sie die Flügelmutter und nehmen Sie das Gehäuse ab.
• Entfernen Sie das im Messerbereich und ggf. im Gehäuse verbliebene Häckselmaterial.
• Setzen Sie das Gehäuse wieder auf, befestigen Sie die Flügelmutter und bringen Sie den Sperrmechanismus wieder in seine ursprüngliche Stellung.

Erzielung bestmöglicher Arbeitsergebnisse

• Überlasten Sie das Gerät nicht.
• Stellen Sie sicher, daß die Messer immer scharf sind - stumpfe Messer erbringen schlechtere Arbeitsergebnisse und können zu einer Überlastung des Schredders führen.
• Falls Sie feuchtes Häckselgut verarbeiten, sollten Sie, wenn möglich, zwischendurch auch trockenes Material einfüllen.
• Das verhindert ein mögliches Verstopfen des Auswurfkanals.
• Häckseln Sie das Material, bevor es anfängt zu verrotten.
• Entfernen Sie Erdreste vom Häckselgut, da sonst die Messer schnell stumpf werden.
• Reinigen Sie Ihr Gerät stets gründlich, bevor Sie es einlagern.
• Auf der Oberseite des Auswurfkanals befinden sich zwei Haken, an denen Sie einen Aufangsack befestigen können (gehört nicht zum Lieferumfang).

Am Ende dieser Bedienungsanleitung finden Sie eine Übersicht, wie Sie welches Material am besten mit Ihrem Schredder verarbeiten.

Wartung des Gerätes

• Schalten Sie nach Arbeitsende den Schredder aus, ziehen Sie den Netzstecker und nehmen Sie das Gehäuse ab. Reinigen und trocknen Sie den Messerbereich und das Gehäuse.
• Lagern Sie Ihren Schredder an einem trockenen, für Kinder unzugänglichen Ort.
• Sorgen Sie dafür, daß die Messer Ihres Schredders immer ausreichend scharf sind. Ersatzmesser erhalten Sie bei Bedarf über Ihren Black & Decker Händler oder den Black & Decker Kundendienst.

Messerwechsel (Fig. E)

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
• Lösen Sie die Flügelschraube oberhalb der Auswurföffnung und nehmen Sie das Gehäuse ab.
• Blockieren Sie die Messerscheibe, indem Sie den Schraubenschlüssel in den Schlitz im Gehäuse und in der Scheibe schieben.

E

- Die Messer in der Messerscheibe sind Wendemesser, d.h. sie können beidseitig verwendet werden und müssen erst ersetzt werden, wenn beide Seiten stumpf sind. Zum Wenden bzw.

Auswechseln lösen Sie die beiden Inbusschrauben in den Messern und drehen Sie um bzw. setzen neue Messer ein.

- Das Vorschneidmesser über der Messerscheibe muß bei normaler Beanspruchung nicht ersetzt werden. Sollte es dennoch einmal beschädgt sein, muß es vom Black & Decker Reparatur-Service instandgesetzt werden.

Austausch des Antriebsriemens (Fig. F)

F

Sollte der Motor Ihres Schredders laufen, ohne daß sich die Messer drehen, so deutet das auf einen verschlissenen Antriebsriemen hin. Einen Ersatz-Antriebsriemen erhalten Sie von Ihrem Black & Decker Händler oder dem Black & Decker Kundendienst.

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
• Stellen Sie den Schredder auf den Kopf, so daß er auf dem Einfülltrichter steht.
• Entfernen Sie das hintere Stützbein.
• Entfernen Sie die schwarze Abdeckplatte durch Lösen der beiden Schrauben.
• Entfernen Sie die Spannschraube an der Vorderseite des Gerätes
• Ziehen Sie den Anlaufsperrmechanismus ab, lösen Sie die 4 Motorträgerschrauben mit Hilfe des Inbusschlüssels und nehmen Sie den Motor ab.
• Entfernen Sie den alten Antriebsriemen und legen Sie den neuen um die Riemenscheibe. Setzen Sie den Motor so wieder ein, daß der Riemen das Motorritzel umschließt.
• Drehen Sie die 4 Motorschrauben mit den Unterlegscheiben wieder ein, ziehen Sie diese aber noch nicht fest an.
• Setzen Sie die Spannschraube wieder ein und ziehen Sie sie fest an.
• Drehen Sie die Riemenscheibe einige Male von Hand, um den korrekten Sitz des Riemens zu überprüfen.
• Ziehen Sie nun die 4 Motorschrauben fest an und montieren Sie anschließend die Abdeckplatte und das Stützbein.

DEUTSCH

Garantieleistungen

Sollte Ihr Black & Decker Schredder innerhalb von 12 Monaten nach Kaufdatum einen Defekt aufweisen, der auf einem Material- oder Montagefehler beruht, garantieren wir Ihnen die kostenlose Instandsetzung, wenn:

• Sie das Gerät mit dem Kaufbeleg einem unserer Reparaturservice-Händler oder dem Black & Decker Kundendienst zukommen lassen.
• Das Gerät von einem Endverbraucher und nicht zum Zwecke des Wiederverkaufs erworben wurde.
• Das Gerät nicht mißbräuchlich verwendet oder unsachgemäß behandelt wurde.
• Keine Reparaturen, die nicht von einer Kundendienst-Werkstatt ausgeführt wurden, vorgenommen wurden.

Diese Garantieleistungen gewähren wir zusätzlich zu unseren gesetzlichen Verpflichtungen.

Was ist zu tun, wenn Ihr Gerät defekt ist?

Sollte Ihr Schredder einen Defekt aufweisen, ist der schnellste und einfachste Weg, das Gerät zu einem unserer Reparaturservice-Händler oder einer der Black & Decker Kundendienst-Stationen zu schicken. Dort wird es fachgerecht und auf schnellstem Weg instandgesetzt.

Garantiebedingungen

Diese Garantiebedingungen gelten für alle Black & Decker Gartengeräte, vorausgesetzt, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur, wenn Original Black & Decker Zubehör verwendet wird, das von Black & Decker ausdrücklich als zum Betrieb mit dem entsprechenden Gerät bezeichnet wird.

Black & Decker Kundendienst

Black & Decker verfügt über ein bundesweites Netz von Vertragswerkstätten (Reparaturservice-Händlern), sowie firmeneigene Kundendienststationen, mit dem Ziel, umfassenden Service, schnelle Reparaturen und alle notwendigen Ersatz- und Zubehörteile liefern zu können.

Sollten Sie Hilfe oder einen Rat benötigen, wenden Sie sich bitte an eine der auf der Rückseite der Ersatzteil-Zeichnung angegebenen Kundendienst-Stationen Ihres jeweiligen Landes.

EG Konformitätserklärung

Wir erklären hiermit, daß die folgenden

Elektrowerkzeuge:

GA100

den Normen DIN VDE 0730, DIN 11004

89/392/EEC, 89/336/EEC, 73/23/EEC,

EN60335, EN55104, EN55014 entspricht

Lpa (Schalldruck) 96dB (A)

Lpa (Schalleistung) 109dB (A)

Gewichteter effektivwert der

Beschleunigung 11.2m/s²

Brian Cooke

Ein Leitfaden zur optimalen Leistung vom Ihrem Schredder

Material, das vor dem Kompostieren zerkleinert werden sollte	Materialzustand vor der Zerkleinerung	Materialeinführung in den Schredder	Arbeitshinweise
Zweige und Reisig mit einem Durchmesser von bis zu 6mm	Wie geschnitten	Von oben	Füllmenge und -geschwindigkeit so wählen, daß der Schredder ohne Anzeichen von Überlastung arbeitet
Äste mit einem Durchmesser von 6-25mm	Wie geschnitten	Von der Seite	Seitliche Triebe mit einer Baumschere abschneiden und in den oberen Trichter eingeben. Den Hauptast in den seitlichen Trichter einführen
Beetpflanzen, Unkraut, Buschwerk	Wie geschnitten, ziemlich trocken	Von oben	Erde und Steine von den Wurzeln abklopfen, um Beschädigungen der Messer zu vermeiden. Vermeiden Sie Unkraut, das bereits Samen trägt. Die Samen zersetzen sich unter Umständen nicht und können später neu treiben
Frisches Laub, Heckenschnitt, Küchenabfälle, Küchenabfälle, (Obst-Gemüseschalen u. ä.)	Wie geschnitten, keine Oberflächenfeuchtigkeit	Von oben	Bei allen Materialien mit einem hohen Feuchtigkeitsgehalt ist es empfehlenswert, in regelmäßigen Abständen einige trockene Zweige einzuführen, um das Material durch den Schredder durchzuschieben und ein Verstopfen zu verhindern. Die Erfahrung wird Ihnen zeigen, in welchen Abständen und in welchen Mengen Sie trockenes Material beigeben müssen
Papier und Pappe	Lose zusammengerollt	Von oben, von der Seite	Das Material muß sehr trocken sein, um ein Verstopfen zu verhindern. Die Schärfe der Schneidklingen ist für gute Resultate sehr wichtig. Vermeiden Sie es, Papier nach dem Zerkleinern feuchten Materials einzuführen, da die Schnipsel unter Umständen an der feuchten Innenseite des Schredders festhaften
Faserhaltiges Laub, Pampasgrashalme	Sehr trocken	Von oben	Das Material muß getrocknet sein, damit es sich nicht um die "V" Schneidvorrichtung wickelt. Schneiden Sie das Material in kurze Stücke, bevor Sie es in den Schredder einführen
Material das ohne eine Zerkleinerung zum Kompostieren geeignet ist
Rasenschnitt
Weiche Vegetation, besonders falls diese feucht geworden ist, oder eine natürliche Zersetzung bereits begonnen hat
Feuchtes Papier oder feuchte Pappe
