MANUALE UTENTE REV 800 Plieger

(16) (16) (23) (15) (24)

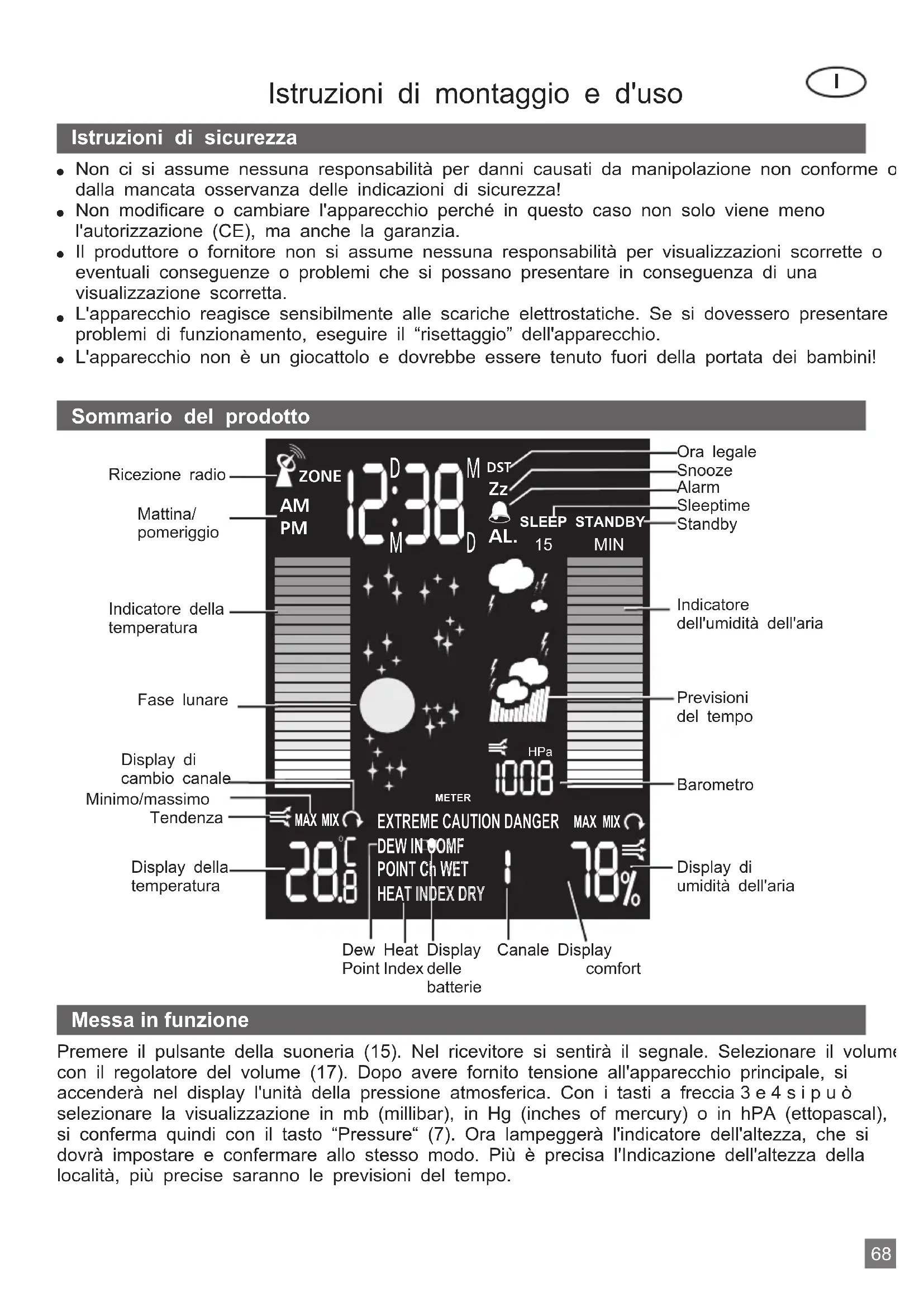

Non ci si assume nessuna responsabilità per danni causati da manipolazione non conforme odalla mancata osservanza delle indicazioni di sicurezza!Non modificare o cambiare l'apparecchio perché in questo caso non solo viene menol'autorizzazione (CE), ma anche la garanzia.Il produttore o fornitore non si assume nessuna responsabilità per visualizzazioni scorrette oeventuali conseguenze o problemi che si possano presentare in conseguenza di unavisualizzazione scorretta.L'apparecchio reagisce sensibilmente alle scariche elettrostatiche. Se si dovessero presentareproblemi di funzionamento, eseguire il “risettaggio” dell'apparecchio.L'apparecchio non è un giocattolo e dovrebbe essere tenuto fuori della portata dei bambini!

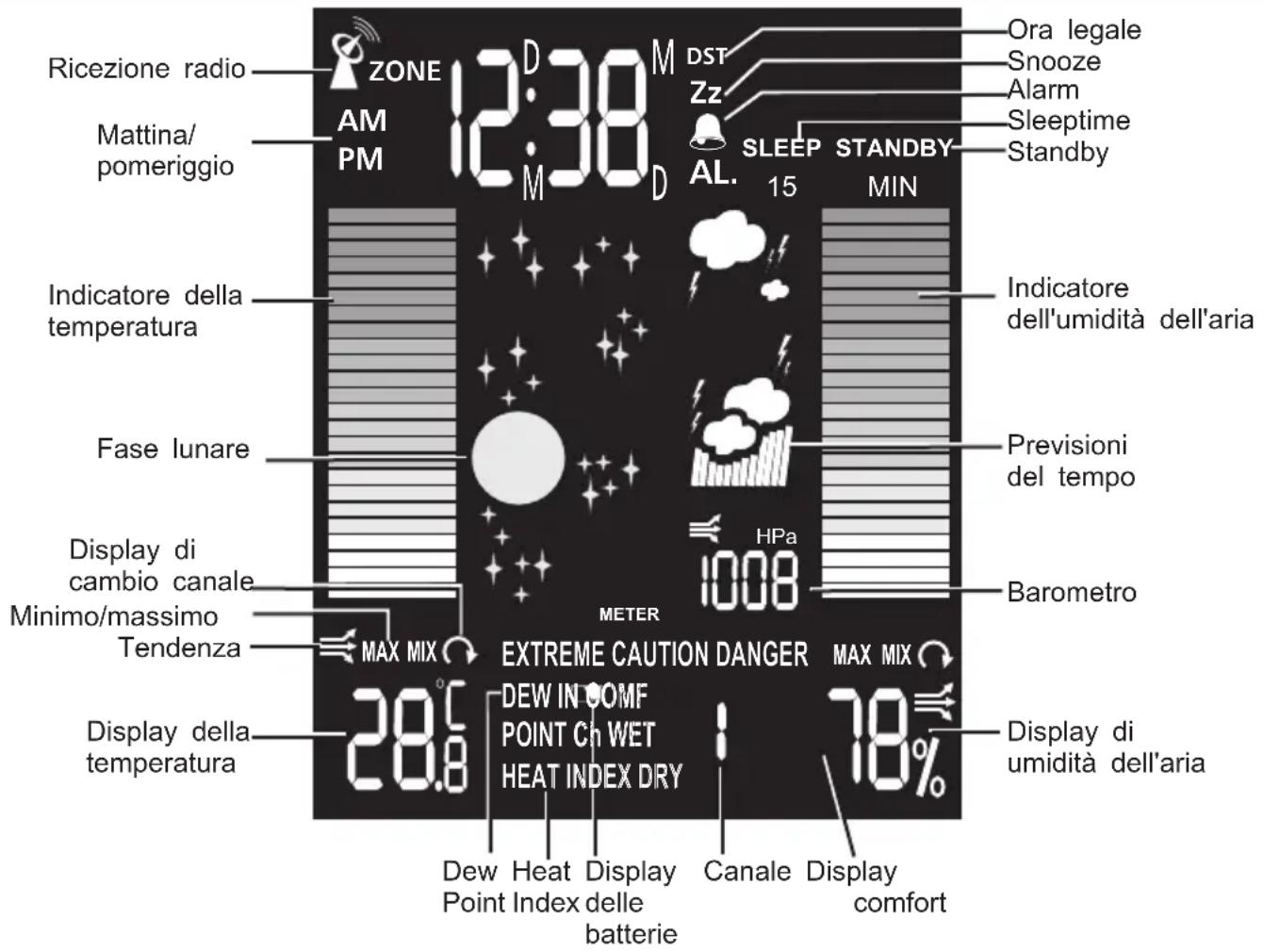

DEW IN COMF POINT Ch WET HEAT INDEX DRY METER HPa MAX Ricezione radioMattina/pomeriggioIndicatore dellatemperaturaFase lunareDisplay dicambio canaleMinimo/massimoTendenzaDisplay dellatemperatura Dew Point Heat IndexDisplaydellebatterieCanale DisplaycomfortDisplay diumidità dell'ariaBarometroPrevisionidel tempoIndicatoredell'umidità dell'ariaStandbySleeptimeAlarmSnoozeOra legale Sommario del prodotto

Messa in funzione Premere il pulsante della suoneria (15). Nel ricevitore si sentirà il segnale. Selezionare il volumecon il regolatore del volume (17). Dopo avere fornito tensione all'apparecchio principale, siaccenderà nel display l'unità della pressione atmosferica. Con i tasti a freccia3e4sipuòselezionare la visualizzazione in mb (millibar), in Hg (inches of mercury) o in hPA (ettopascal), chesi conferma quindi con il tasto “Pressure“ (7). Ora lampeggerà l'indicatore dell'altezza, che sidovrà impostare e confermare allo stesso modo. Più è precisa l'Indicazione dell'altezza dellalocalità, più precise saranno le previsioni del tempo.2 68Sensore esterno:

Togliere il coperchio del vano portabatterie staccando le viti. Inserire 2 nuove batterie da 1,5V „AAA“ LR03 con la polarità giusta nel vano portabatterie. Il canale 1 ist è preimpostato. Se si deve mettere in funzione più di un sensore esterno, si dovranno impostare i sensori supplementari al canale 2 e canale 3. Per stabilire un collegamento con la stazione principale, premere e tenere premuto il tasto “Channel/Search“ (5) ogni volta che si è impostato il canale fino a sentire un suono. Per registrare il sensore esterno della stazione principale, premere ora il tasto “TX“ (B).Se la trasmissione radio è stata effettuata senza problemi, i valori misurati appariranno nel sensore esterno e nella stazione principale. Premendo il tasto “C/F“ (A) nel sensore esterno si può stabilire se fare apparire la temperatura nel sensore esterno in °C o °F. Ora chiudere il vano portabatterie. Display area comfort Appare nel display COMF WET DRY Non appare niente Intervallo di temperatura Da 20°C a 25°C (da 60°F a 77°F) Da -5°C a +50°C (da 23°F a 122°F) Da -5°C a +50°C (da 23°F a 122°F) Meno di 20°C (68°F) o più di 25°C (77°F) Intervallo di umidità atmosferica Da 40% a 70% Più di 70% Meno di 40% Da 40% a 70% Indica: Il rapporto ideale tra temperatura e umidità atmosferica Ambiente troppo secco Nessuna indicazione Umidità atmosferica troppo elevata Heat Index (indice del calore) con indicatore CAUTION - Il movimento stanca più del solito EXTREME CAUTION - Sono possibili crampi dovuti al calore ed esaurimento DANGER - Esaurimento probabile EXTREME DANGER - Pericolo di colpo di calore Nota Per le prime 12-24 ore dalla messa in funzione, le previsioni del tempo non funzionano ancora bene perché è necessaria la presenza di dati da analizzare.

Selezione melodie: Dopo avere inserito le batterie, posizionare l'interruttore a scorrimento del gong su HI/LOW.

1. Aprire il trasmettitore sul lato posteriore. Tramite il ponticello (25) è possibile selezionare la

melodia desiderata. In totale vi sono tre diverse melodie disponibili.

2. Per impostare le diverse melodie, spostare il ponticello (25) nelle tre diverse posizioni! Pos. 1-2

(big ben), pos. 2-3 (suono doppio) o ponticello non inserito (suono triplo).Inbetriebnahme Avvertenza in materia di smaltimento degli apparecchi WEEE Conformemente a quanto previsto dalle prescrizioni europee, gli apparecchi elettrici ed elettronici dismessi non possono più essere smaltiti unitamente agli altri rifiuti. Il simbolo del contenitore dei rifiuti su ruote richiama l'attenzione sulla necessità di una raccolta differenziata dei rifiuti stessi. Offrite anche Voi il Vostro contributo alla tutela ambientale, consegnando gli apparecchi dismessi ai sistemi appositamente previsti ai fini della raccolta differenziata dei rifiuti. DIRETTIVA 2002/96/CE DEL PARLAMENTO E DEL CONSIGLIO EUROPEI del 27 gennaio 2003 in materia di apparecchiature elettriche ed elettroniche. DE 72368453

Melodia ABig BenMelodia BSuono doppioMelodia CSuono triplo Modifica del codice in caso di guasto: Impostazione del nuovo codice di invio sul trasmettitore: Rilevamento del nuovo codice sul ricevitore: Se altri apparecchi radio vengono disturbati o se il gong viene disturbato da altri apparecchi, il codice di invio deve essere modificato.

1. Premere il pulsante (16) fino a quando non si accende il diodo luminoso (LED).

2. Premere ancora entro 5 sec. il pulsante (16). Il LED lampeggia.

3. Ora viene generato un nuovo codice.

1. Effettuare la procedura A

2. Premere il tasto (23) sul ricevitore per avviare il processo di apprendimento.

3. Premere entro 7 sec. il tasto campanello (15) sul trasmettitore. Il LED (24) sul trasmettitore si

Inbetriebnahme EU Conformità REV Ritter GmbH dichiara con la presente che il modello 800 é conforme ai requisiti fondamentali nonché alle altre prescrizioni rilevanti della direttiva 1999/CE. Per la dichiarazione di conformità CE integrale si rimanda a quanto riportato al sito www.rev.biz in corrispondenza dell'articolo in oggetto. Questo apparechio puo essere solamente utillizato come un Radio Gong 434 MHz
