MANUALE UTENTE NC 340 OLYMPIA

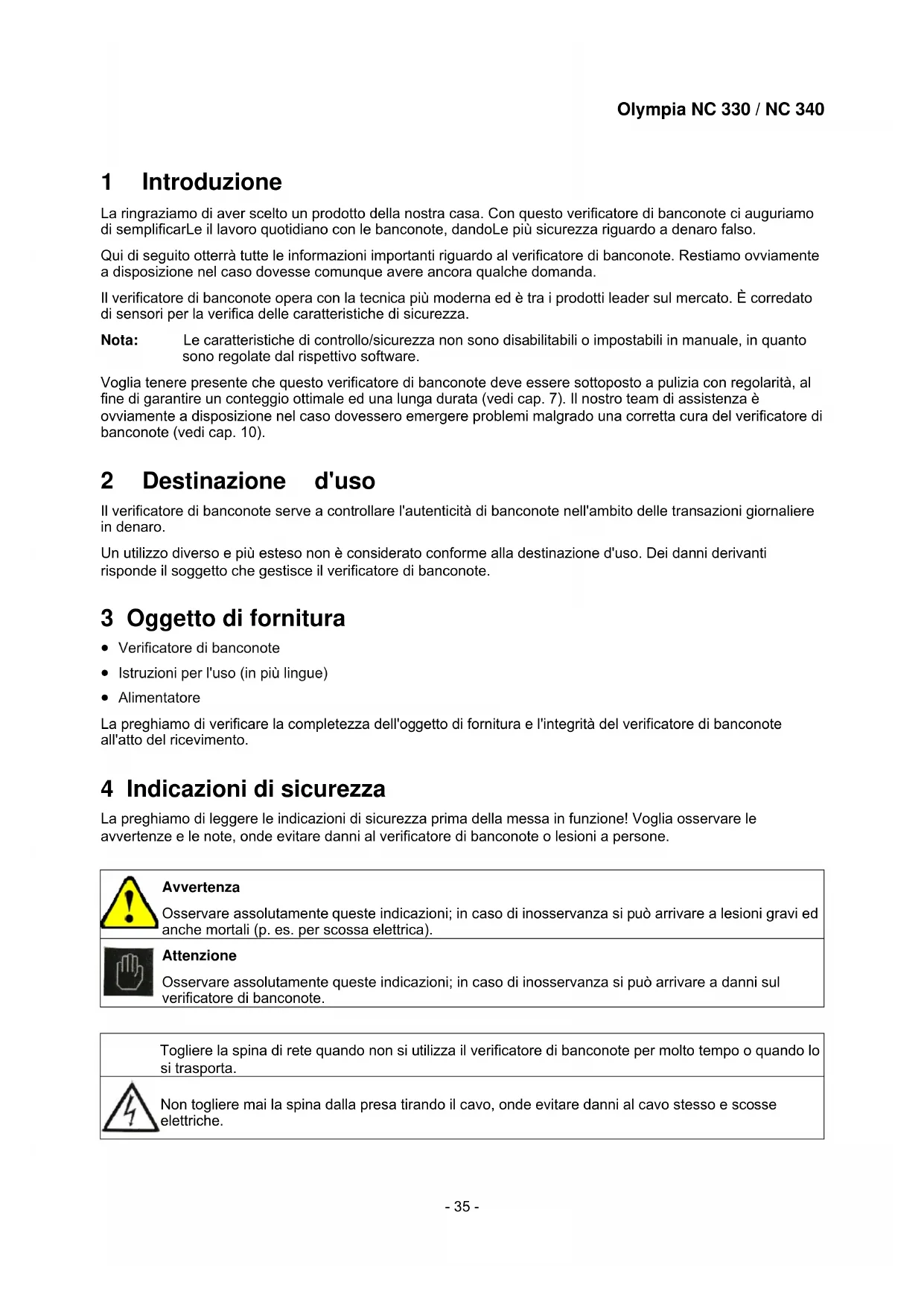

1 Introduzione La ringraziamo di aver scelto un prodotto della nostra casa. Con questo verificatore di banconote ci auguriamo di semplificarLe il lavoro quotidiano con le banconote, dandoLe più sicurezza riguardo a denaro falso. Qui di seguito otterrà tutte le informazioni importanti riguardo al verificatore di banconote. Restiamo ovviamente a disposizione nel caso dovesse comunque avere ancora qualche domanda. Il verificatore di banconote opera con la tecnica più moderna ed è tra i prodotti leader sul mercato. È corredato di sensori per la verifica delle caratteristiche di sicurezza. Nota: Le caratteristiche di controllo/sicurezza non sono disabilitabili o impostabili in manuale, in quanto sono regolate dal rispettivo software. Voglia tenere presente che questo verificatore di banconote deve essere sottoposto a pulizia con regolarità, al fine di garantire un conteggio ottimale ed una lunga durata (vedi cap. 7). Il nostro team di assistenza è ovviamente a disposizione nel caso dovessero emergere problemi malgrado una corretta cura del verificatore di banconote (vedi cap. 10). 2 Destinazione d'uso Il verificatore di banconote serve a controllare l'autenticità di banconote nell'ambito delle transazioni giornaliere in denaro. Un utilizzo diverso e più esteso non è considerato conforme alla destinazione d'uso. Dei danni derivanti risponde il soggetto che gestisce il verificatore di banconote. 3 Oggetto di fornitura

• Verificatore di banconote

• Istruzioni per l'uso (in più lingue)

• Alimentatore La preghiamo di verificare la completezza dell'oggetto di fornitura e l'integrità del verificatore di banconote all'atto del ricevimento. 4 Indicazioni di sicurezza La preghiamo di leggere le indicazioni di sicurezza prima della messa in funzione! Voglia osservare le avvertenze e le note, onde evitare danni al verificatore di banconote o lesioni a persone.

Avvertenza Osservare assolutamente queste indicazioni; in caso di inosservanza si può arrivare a lesioni gravi ed anche mortali (p. es. per scossa elettrica). Attenzione Osservare assolutamente queste indicazioni; in caso di inosservanza si può arrivare a danni sul verificatore di banconote. Togliere la spina di rete quando non si utilizza il verificatore di banconote per molto tempo o quando lo si trasporta. Non togliere mai la spina dalla presa tirando il cavo, onde evitare danni al cavo stesso e scosse elettriche.Olympia NC 330 / NC 340

Fare attenzione che durante il procedimento di conteggio non entrino dita, cravatte, capelli o altri oggetti. Assicurarsi che le banconote da verificare non siano sgualcite e spiegazzate e che non abbiano attaccato nessun corpo estraneo (p. es. graffette, carta, ecc.). Attendere almeno 2 secondi tra lo spegnimento e l'accensione del verificatore di banconote, per non danneggiare il chip per computer integrato. Non esporre il verificatore di banconote a fumo, vapore, polvere e luce diretta del sole. Non scuotere il verificatore di banconote, non farlo cadere e non esporlo ad urti. Utilizzare il verificatore di banconote solo con l'adattatore a corredo. Non aprire o smontare il verificatore di banconote, perché così si altera la posizione e/o il senso dei sensori. Il verificatore di banconote può essere aperto solo da collaboratori d'assistenza autorizzati, onde evitare danni al verificatore e all'utilizzatore. Nel corso della pulizia non si devono utilizzare spray a pressione con gas infiammabili (p. es. GLP). Il verificatore di banconote non deve essere adoperato da bambini! 5 Esercizio

5.1 Elementi di comando

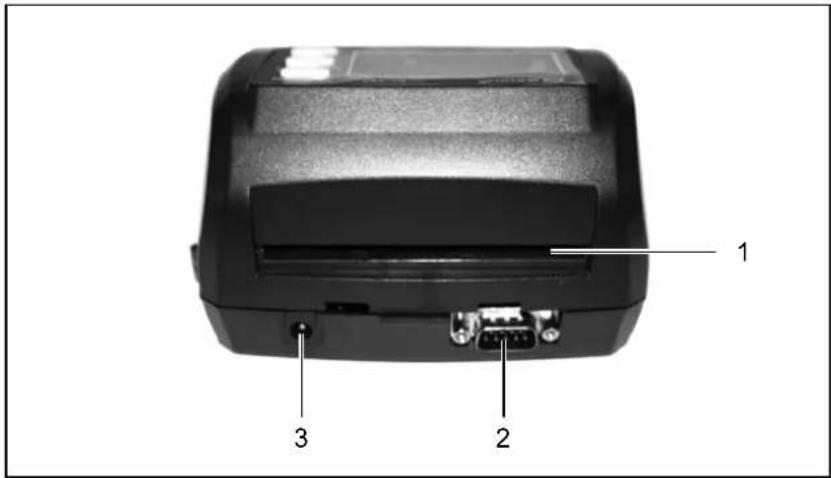

1 Bocca posteriore d'uscita 2 Interfaccia seriale (per il collegamento ad un PC) 3 Attacco alimentatore

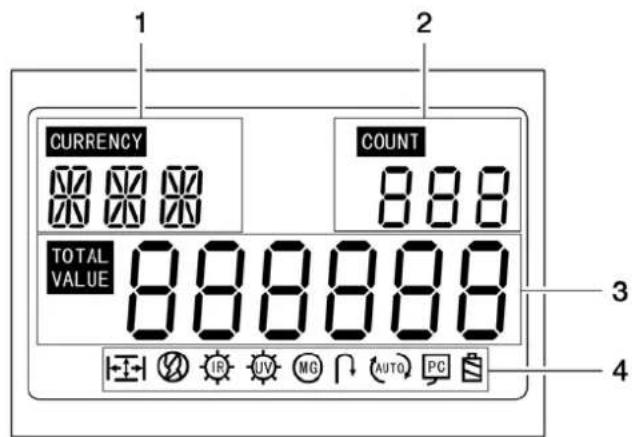

1 Display valuta da verificare 2 Display del numero di banconote verificate (visualizzazione del numero pezzi) 3 Display del valore totale delle banconote verificate (visualizzazione degli importi) 4 Riga di stato con messaggi di errore e visualizzazioni di stato (vedi anche cap. 6)

5.2 Messa in funzione

Collocare il verificatore di banconote su una superficie piana e stabile. Nota: Posizionare l'NC 330 in prossimità di una presa elettrica. Nota: Quando il verificatore di banconote sia stato a lungo esposto a basse temperature, attendere almeno 2 ore prima di accenderlo, finché arrivi a temperatura ambiente.

5.2.1 Verificatore di banconote NC 330

Il verificatore di banconote è alimentato esclusivamente tramite l'alimentatore.

1. Assicurarsi che il verificatore di banconote sia spento con l'interruttore ON/OFF.

2. Collegare l'alimentatore all'NC 330 sul retro del verificatore di banconote.

3. Inserire l'alimentatore in una presa idonea (AC 110V~240V, 50Hz/60Hz).

5.2.2 Verificatore di banconote NC 340

Il verificatore di banconote è alimentato attraverso l'alimentatore o una batteria integrata. Mentre il verificatore di banconote NC 340 è in funzione con l'alimentatore, la batteria si carica. Lo stato della batteria viene visualizzato sulla riga di stato con un simbolo corrispondente. Con batteria completamente carica, il verificatore di banconote può funzionare senza alimentatore al massimo 90 minuti. Nota: Se si fa funzionare il verificatore di banconote senza alimentatore e non lo si utilizza per 5 minuti, l'apparecchio si spegne automaticamente.

5.3 Impostazioni possibili sul verificatore di banconote

5.3.1 Selezione della valuta da verificare

Il verificatore di banconote può controllare due valute, dove una delle due è sempre l'euro.

1. Accendere il verificatore di banconote.

2. Premere due volte consecutive il tasto Reset/Currency, per passare dall'una all'altra delle due valute

5.3.2 Selezione del lato uscita

Il verificatore di banconote dispone di due lati di uscita per le banconote autentiche. È possibile far uscire a scelta le banconote sul retro del verificatore di banconote oppure portarle di nuovo davanti. Nota: In genere le banconote false o non riconosciute vengono emesse sul davanti.

1. Accendere il verificatore di banconote.

2. Premere e tenere premuto per 2 secondi il tasto Report/DIR.

Nota: Quando sulla riga di stato del display è visualizzato il relativo simbolo, le banconote sono emesse sul davanti (vedi cap. 6.2).

5.4 Verifica delle banconote e lettura dei totali

Per prevenire conteggi errati e danni al verificatore di banconote, occorrerebbe escludere dal processo di verifica le banconote seguenti:

• banconote molto sudicie

• banconote danneggiate Nota: Lisciare le banconote ondulate e spiegazzate, prima di inserirle nel verificatore.

1. Accendere il verificatore di banconote: portare l'interruttore ON/OFF in posizione I.

All'accensione, il verificatore di banconote esegue un'autodiagnostica (visualizzazioni instabili a display e segnale acustico); in caso di problemi, sul display compare il corrispondente messaggio di errore. Quando il verificatore di banconote è pronto all'uso, il display del valore e quello del numero pezzi si presentano a zero.

2. Selezionare eventualmente la valuta da verificare (vedi cap. 5.3.1).

Nota: Le valute programmate non possono essere verificate in modo misto. Occorre definire all'inizio del controllo la valuta da verificare.

3. Selezionare eventualmente il lato d'uscita delle banconote verificate (vedi cap. 5.3.2).

4. Introdurre le banconote per il lungo nella bocca anteriore d'ingresso/uscita. La banconota viene trascinata

all'interno dal motore e verificata. Sul display otterrete tutte le informazioni sulla banconota che si sta verificando (vedi cap. 5.1.3 e cap. 6). Nota: Se non si introduce correttamente una banconota nel verificatore o in caso di denaro falso, il verificatore respinge in avanti la banconota; un messaggio d'errore a display (vedi cap. 6.1) unitamente a dei bip allertano circa l'accettazione di questa banconota.

5. Introdurre altre banconote nello stesso modo. Sul display vengono visualizzati il numero delle banconote

autentiche verificate, nella visualizzazione del numero pezzi e, nella visualizzazione degli importi, l'ammontare totale delle banconote autentiche verificate (vedi cap. 5.1.3). Nota: La visualizzazione degli importi prevede 6 cifre e può pertanto visualizzare al massimo un importo totale di 999.999 euro. Una volta verificate tutte le banconote:

6. Premere più volte il tasto Report/DIR per far visualizzare in successione per ogni taglio (5 euro, 10 euro, 20

euro, ecc.) quante banconote autentiche sono state verificate fino a quel momento. Il valore del taglio viene visualizzato a display sotto VALUE. Il numero delle banconote viene visualizzato nel display del numeroOlympia NC 330 / NC 340

pezzi (vedi cap. 5.1.3). Il valore complessivo per ciascun taglio viene visualizzato nella visualizzazione degli importi (vedi cap. 5.1.3). Nota: Pochi secondi dopo l'ultima pressione sul tasto Report/DIR, il display torna nella modalità precedente. Nota: Quando non si utilizza il verificatore di banconote, spegnerlo e proteggerlo perché non si impolveri.

5.5 Reset display valore e numero pezzi

Per riportare a zero il display di valore e numero pezzi, premere una volta il tasto Reset/Currency. Nota: Tutte le visualizzazioni vengono riportate a zero anche dopo che si è spento ed acceso una volta l'apparecchio.

5.6 Collegamento ad un PC

Se si collega il verificatore di banconote ad un PC si ha la possibilità di archiviare sul PC o eventualmente portarvi in stampa i dati presenti nel verificatore. Se il PC dispone di una connessione Internet, si possono allora anche effettuare sul verificatore di banconote aggiornamenti software. Per realizzare il collegamento tra verificatore di banconote e PC si rende necessario un programma speciale che si può scaricare dalla homepage Olympia.

1. Visitare su Internet il sito di Olympia all'indirizzo www.olympia-vertrieb.de

2. Navigare fino all'area di download e da lì scaricare le istruzioni per l'update ed il programma di

aggiornamento. 6 Visualizzazioni nella riga di stato

6.1 Messaggi di errore

Se una banconota è classificata come sospetto denaro falso, nella riga di stato lampeggia il relativo messaggio di errore e risuonano inoltre segnali acustici d'avviso.

Messaggio di errore Causa dell'errore e soluzione La banconota non è stata introdotta correttamente nel verificatore. Forse la banconota è piegata o sgualcita. Ricontrollare la banconota nell'altro verso in lunghezza. Se il messaggio d'errore si ripete, non accettare la banconota. Le immagini raffigurate sulla banconota o le sue dimensioni (lunghezza, larghezza) non corrispondono. Forse la banconota è piegata o sgualcita. Ricontrollare la banconota nell'altro verso in lunghezza. Se il messaggio d'errore si ripete, non accettare la banconota. La verifica delle proprietà agli infrarossi era incerta. Ricontrollare la banconota nell'altro verso in lunghezza. Se il messaggio d'errore si ripete, non accettare la banconota. La verifica alla luce ultravioletta (luce UV) era incerta. Ricontrollare la banconota nell'altro verso in lunghezza. Se il messaggio d'errore si ripete, non accettare la banconota. Non si è potuta rilevare correttamente la caratteristica magnetica di sicurezza. Ricontrollare la banconota nell'altro verso in lunghezza. Se il messaggio d'errore si ripete, non accettare la banconota.Olympia NC 330 / NC 340

6.2 Visualizzazioni di stato

7 Pulizia Nota: Prima della pulizia, togliere la spina di rete.

1. Pulire regolarmente il verificatore di banconote con un panno morbido ed asciutto che non lascia pelucchi

oppure una spazzola morbida.

2. Pulire eventualmente i sensori con un panno morbido imbevuto in un po' d'acqua e sapone.

8 Trasporto e stoccaggio Imballare con cura il verificatore di banconote prima di trasportarlo o immagazzinarlo. Nota: Osservare i dati di temperatura ed umidità dell'aria (vedi cap. 9). Nota: Non far cadere il verificatore di banconote e non esporlo ad urti. 9 Specifiche tecniche Dimensioni (L x H x P): 138 x 80 x 162 mm Peso: 0,8 kg Velocità: 0,5 secondi / banconota Consumo energetico: max. 6,5 W Alimentazione: AC 110V~240V, 50Hz/60Hz Batteria (NC 340): 1 batteria ioni-litio 11,1 V / 700 mAh 50 x 30 x 15 mm (non intercambiabile) Autonomia di funzionamento con batteria completamente carica e senza alimentatore (NC 340): max. 90 minuti Temperatura d'esercizio: 0 °C ~ 40 °C Temperatura di stoccaggio: -15 °C ~ 50 °C Temperatura di trasporto (max. 7 giorni): -25 °C ~ 55 °C Umidità aria per esercizio: 30 % ~ 90 % Umidità aria per stoccaggio: max. 80 % (con 25 °C) Umidità aria per trasporto (max. 7 giorni): max. 98 % (con 25 °C) Simbolo a display Significato Lato d'uscita è la bocca anteriore di ingresso/uscita. Il verificatore di banconote è collegato ad un PC. Display stato batteria (carica, scarica) (solo NC 340).Olympia NC 330 / NC 340

10 Assistenza Caro cliente, ci congratuliamo con Lei per aver scelto questo apparecchio. In caso di difetti La preghiamo di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.Olympia NC 330 / NC 340
